Bushnell Pro 1M - Handleiding laserafstandsmeter

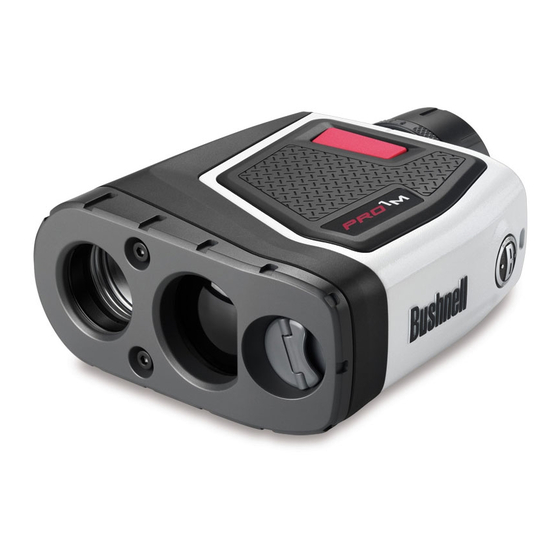

INLEIDING

De Pro ₁M™ is een precisie laserafstandsmeter ontworpen om u vele jaren plezier te bezorgen. Dit boekje helpt u om optimale prestaties te bereiken door de instellingen en functies uit te leggen, evenals hoe u dit precieze optische instrument voor laserafstandsbepaling kunt onderhouden. Lees deze instructies voordat u uw Pro ₁M™ gebruikt om optimale prestaties en een lange levensduur te garanderen.
Uw Bushnell® Pro ₁M™ is een geavanceerde premium laserafstandsmeter bestaande uit digitale technologie die afstandsmetingen van 5-₁760 yards / 5-₁609 meter mogelijk maakt, en combineert het beste van een compacte monoculair met de nieuwe Vivid Display Technology™. De Pro ₁M™ meet ₁,7 x 5,₁ x 3,7 inch en weegt ₁2 ounces. Hij levert uitstekende en nauwkeurige afstandsprestaties tot +/- één yard. De Pro ₁M™ beschikt over PinSeeker™-modi, uitstekende optische kwaliteit en ₁00% waterdichte constructie.

Afstandsbepaling

• 1760 Yards Reflecterend
• 1000 Yards tot bomen
• 500 Yards tot golfvlag

HOE ONZE DIGITALE TECHNOLOGIE WERKT

De Pro ₁M™ zendt onzichtbare, oogveilige infrarode energiepulsen uit. De Pro ₁M™ Advanced Digital microprocessor en ASIC-chip (Application-Specific Integrated Circuit) resulteren elke keer in onmiddellijke en nauwkeurige metingen. Geavanceerde digitale technologie berekent onmiddellijk afstanden door de tijd te meten die elke puls nodig heeft om van de afstandsmeter naar het doel en terug te reizen.

NAUWKEURIGHEID VAN AFSTANDSMETING

De nauwkeurigheid van de afstandsbepaling van de Pro ₁M™ is plus of min één yard / meter onder de meeste omstandigheden. Het maximale bereik van het instrument is afhankelijk van de reflectiviteit van het doel. De maximale afstand voor de meeste objecten is ₁000 yards / 9₁4 meter, terwijl voor sterk reflecterende objecten het maximum ₁760 yards / ₁609 meter is.
Opmerking: u krijgt zowel langere als kortere maximale afstanden, afhankelijk van de reflecterende eigenschappen van het specifieke doel en de omgevingsomstandigheden op het moment dat de afstand van een object wordt gemeten. De kleur, oppervlakteafwerking, grootte en vorm van het doel hebben allemaal invloed op de reflectiviteit en het bereik. Hoe helderder de kleur, hoe groter het bereik. Rood is bijvoorbeeld zeer reflecterend en zorgt voor grotere bereiken dan de kleur zwart, die de minst reflecterende kleur is. Een glanzende afwerking zorgt voor meer bereik dan een matte. Een klein doelwit is moeilijker te bereiken dan een groter doelwit. De hoek ten opzichte van het doel heeft ook een effect. Schieten op een doelwit in een hoek van 90 graden (waarbij het doeloppervlak loodrecht staat op het vluchtpad van de uitgezonden energiepulsen) zorgt voor een goed bereik, terwijl een steile hoek daarentegen een beperkt bereik biedt. Bovendien zijn de lichtomstandigheden (bijv. de hoeveelheid zonlicht) van invloed op de afstandsmetingsmogelijkheden van het apparaat. Hoe minder licht (bijv. een bewolkte hemel), hoe verder het maximale bereik van het apparaat zal zijn. Omgekeerd zullen zeer zonnige dagen het maximale bereik van het apparaat verkleinen.

AAN DE SLAG

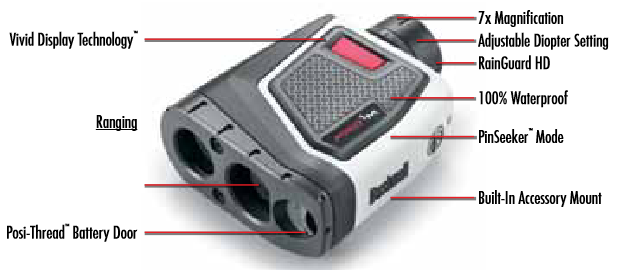

OPERATIONEEL OVERZICHT
Terwijl u door de Pro ₁M™ kijkt, drukt u eenmaal op de aan/uit-knop om de Vivid Display te activeren. Plaats de richtcirkel (in het midden van het gezichtsveld) op een doelwit dat minstens 5 meter verderop staat, druk op de aan/uit-knop en houd deze ingedrukt totdat de afstandsmeting onderaan het scherm verschijnt. Kruisdraden rond de richtcirkel geven aan dat de laser wordt uitgezonden. Zodra een afstand is gemeten, kunt u de aan/uit-knop loslaten. De kruisdraden rond de richtcirkel verdwijnen zodra de aan/uit-knop is losgelaten (d.w.z. dat de laser niet langer wordt uitgezonden).
Opmerking: Eenmaal geactiveerd, blijft het display actief en wordt de laatste afstandsmeting 10 seconden weergegeven. U kunt op elk moment opnieuw op de aan/uit-knop drukken om de afstand tot een nieuw doelwit te meten. Zoals met elk laserapparaat, is het niet aan te raden om de emissies gedurende langere tijd rechtstreeks met vergrootglazen te bekijken. De maximale tijd dat de laser wordt uitgezonden (afgevuurd) is 10 seconden. Om opnieuw te vuren, drukt u de knop opnieuw in.

DE OOGKAP AANPASSEN
Uw Pro ₁M™ is ontworpen met een opdraaibare oogschelp voor comfort en om overtollig licht buiten te sluiten. Voor gebruikers zonder bril draait u de oogschelp tegen de klok in terwijl u deze omhoog trekt totdat deze in de volledig "omhoog" positie vergrendelt. De Pro ₁M™ biedt extra lange oogafstand. Als u een bril draagt, zorg er dan voor dat de oogschelp in de onderste stand staat, omdat dit uw oog dichter bij de oculaire lens brengt, waardoor u een volledig gezichtsveld kunt zien. Om de oogschelp vanuit de volledig "omhoog" positie te laten zakken, draait u deze met de klok mee terwijl u deze lichtjes naar beneden duwt. Het is ook mogelijk om de oogschelp in posities "tussenin" te zetten, volledig omhoog en volledig omlaag, wat voor sommige mensen beter kan zijn. De Pro ₁M™ is ook uitgerust met een verstelbare oogschelp (+/- 2 dioptrie aanpassing) waarmee u het VDT™-display ten opzichte van het beeld kunt scherpstellen. Draai gewoon aan de dioptrie-instelling totdat de VDT™ scherp is.

VIVID DISPLAY INDICATOREN
Uw Pro ₁M™ Vivid Display™ bevat de volgende verlichte indicatoren:

1. PinSeeker™ indicator
2. Richtkruis
3. Batterijlevensduur indicator
4. Actieve laser
5. Afstand weergegeven in yards/meters

BATTERIJLEVENSDUUR INDICATOR
Batterij indicator:
Volledig opgeladen
2/3 batterijlevensduur resterend
1/3 batterijlevensduur resterend
Batterij indicator knippert - Batterij moet worden vervangen en het apparaat is niet meer bruikbaar.

DE BATTERIJ PLAATSEN
Verwijder de Posi-Thread™ batterijklep door het lipje van de batterijklep op te tillen en vervolgens tegen de klok in te draaien. Plaats een (CR₁23) 3-volt lithiumbatterij met de negatieve kant eerst in het compartiment en plaats vervolgens de batterijklep terug.
Opmerking: Het wordt aanbevolen om de batterij minstens één keer per 6 maanden te vervangen.

ACTIEVE LASER
Kruisdraden rond de richtcirkel geven aan dat de laser wordt uitgezonden. Zodra een afstand is gemeten, kunt u de aan/uit-knop loslaten. De kruisdraden rond de cirkel verdwijnen zodra de aan/uit-knop is losgelaten (d.w.z. dat de laser niet langer wordt uitgezonden).

PINSEEKER^™
Heeft u ooit moeite gehad om de afstand tot de vlag te bepalen? Deze geavanceerde modus maakt het gemakkelijk om de vlag te vinden zonder per ongeluk afstanden tot achtergronddoelen (d.w.z. bomen) te bepalen die een sterkere signaalsterkte hebben.
Voor gebruiksgemak staat het apparaat altijd in de PinSeeker^™ modus.
Om te gebruiken, lijnt u de richtcirkel uit op de vlag waarvan u de afstand wilt weten. Druk vervolgens op de POWER-knop en houd deze ingedrukt en beweeg de laser langzaam over de vlag of het gewenste object totdat een cirkel de vlagindicator omringt. Als de laserstraal meer dan één object heeft herkend (d.w.z. vlag en achtergrondbomen), wordt de afstand van de vlag weergegeven en omringt een cirkel de PinSeeker™-indicator om de gebruiker te informeren dat de afstand tot de vlag (d.w.z. het dichterbij gelegen object) wordt weergegeven in de VDT™ (zoals hieronder te zien). Er kunnen momenten zijn waarop de laserstraal slechts één object in zijn pad ziet. In dit geval wordt de afstand weergegeven, maar omdat er niet meer dan één object is verkregen, zal een cirkel de vlagindicator niet omringen.
TIP: Terwijl u op de POWER-knop drukt, kunt u het apparaat langzaam van object naar object bewegen en de laser opzettelijk dwingen om meerdere objecten te raken om ervoor te zorgen dat u alleen de dichtstbijzijnde objecten weergeeft die door de laser worden herkend. Zodra het apparaat is uitgeschakeld, keert het apparaat altijd terug naar de laatst gebruikte modus.

PINSEEKER^™ MET HELLING +/-^™
Deze geavanceerde gepatenteerde modus is alleen te vinden op model 20-5₁08 (Pro™ ₁M Slope +/-™). Model 205₁08 is voorzien van een ingebouwde op een versnellingsmeter gebaseerde hellingsmeter die digitaal de exacte hellingshoek van -20 tot +20 graden hoogte weergeeft en +/- ₁,0 graad nauwkeurig is. De helling +/-™ modus berekent automatisch een hoekgecompenseerd bereik op basis van de afstand en hellingshoek die wordt bepaald door de laserafstandsmeter en de ingebouwde hellingsmeter. Deze gegevens worden vervolgens gecombineerd met interne algoritmische formules die te maken hebben met het gemiddelde gebruik van clubs en balbanen. Het hoekgecompenseerde bereik geeft aanwijzingen over hoe de slag te spelen (d.w.z. afstand toevoegen bij een helling, afstand aftrekken bij een daling).

HOE HELLING +/-^™ TE GEBRUIKEN
Eenmaal in deze modus, ziet u een "° " in het gezichtsveld om u te laten weten dat u zich in de helling +/- modus bevindt. Druk op de POWER-knop om de afstand tot de vlag of andere objecten te bepalen. Zodra het bereik wordt weergegeven, houdt u de POWER-knop nog ongeveer 2 seconden ingedrukt terwijl u de richtcirkel op de vlag houdt en het apparaat zo stabiel mogelijk houdt, zodat de hellingsmeter voldoende tijd heeft om de helling te meten. Laat vervolgens de POWER-knop los. Zodra u de aan/uit-knop hebt losgelaten, worden een hoekgraad en een gecompenseerd bereik onder de standaardafstand weergegeven, zoals hieronder te zien is.
In dit voorbeeld is de werkelijke afstand ₁62 yards, de helling is +4 graden en het gecompenseerde bereik is ₁73 yards. Het "" symbool betekent "Speel-als", dus in plaats van als ₁62 yards te spelen, "speel-als" 173 yards.

HET VOORDEEL VAN HELLING +/-^™
De afstand tot vlag A in de onderstaande tekening is ₁62 yards. Het is ook ₁62 yards tot vlag B, hoewel deze op een helling ligt. Echter, als je dit gat zou spelen als ₁62 yards, zou de bal (X) tekort schieten op de hole/vlag omdat je geen rekening hebt gehouden met de helling.

DE WAARHEID OVER HELLINGEN
Proberen om de hellingshoek met het blote oog te bepalen kan nogal misleidend zijn. De meeste mensen zijn niet goed thuis in het nauwkeurig bepalen van de hellingshoek. De gemiddelde helling van de meeste golfbanen is bijvoorbeeld ongeveer 4 graden. Een grote helling op een golfbaan is over het algemeen niet meer dan 8 graden. Dit kan natuurlijk variëren, en daarom meet dit apparaat de helling van -20 tot 20 graden.
Sommige voorbeelden uit de echte wereld kunnen helpen om dit te verduidelijken. Een gematigde dakhelling is 6/₁2, wat betekent dat het dak zes inch stijgt voor elke ₁2 inch horizontale afstand. Dat komt overeen met 26,5 graden. Je kunt deze helling opklimmen als je kerstverlichting ophangt, maar het beklimmen van die helling over de afstand van een goede golfslag op een baan zou vermoeiend zijn. Om een slag van 200 meter terug te halen, zou je 300 voet omhoog klimmen!
Golfvoorbeeld: Laten we zeggen dat je een sterke golfer bent met een slag van 300 meter. Bij een helling van 20 graden zou de Pin 50 voet boven je staan. Met andere woorden, je slaat de bal naar de top van een gebouw van 5 verdiepingen!!!
OPMERKING: Voor uw gemak bevat de helling +/-^™ modus ook de PinSeeker^® modus/functie.

MENU-INSTELLINGEN

MENU-INSTELLINGEN DISPLAYHELDERHEID
Vivid Display Technology™ verbetert het contrast, de helderheid en de lichttransmissie aanzienlijk en verhoogt de helderheid van de digitale uitlezing, waardoor afstandsmetingen leesbaar zijn in omgevingen met weinig licht. Er zijn vier intensiteitsinstellingen om uit te kiezen en dit is de eerste instelling in het SETUP-menu. Druk 5 seconden op de MODE-knop om naar het SETUP-menu te gaan. De bestaande helderheidsinstelling knippert (d.w.z. BRT₁, BRT2, BRT3 of BRT4). Door op de MODE-knop te drukken, wordt er geschakeld tussen de vier helderheidsinstellingen. "BRT₁" is de laagste intensiteit, terwijl "BRT4" de helderste is. Druk op de MODE-knop totdat de gewenste helderheidsinstelling wordt weergegeven en selecteer deze door op de POWER-knop te drukken en deze los te laten.

MEETEENHEIDOPTIES
De Pro ₁M™ kan worden gebruikt om afstanden te meten in yards of meters. De meeteenheidindicatoren bevinden zich in het onderste rechtergedeelte van de VDT™. Er zijn twee meetinstellingen om uit te kiezen en dit is de tweede instelling in het SETUP-menu. Kijk door het oculair, druk op de "MODE"-knop (linkerkant van het oculair) en houd deze ongeveer 5 seconden ingedrukt om naar het SETUP-menu te gaan. Door op de MODE-knop te drukken, schakelt u door de helderheidsinstellingen. Als u van yards naar meters verandert, wordt een verandering in de meeteenheid aangegeven door de verlichting van de M voor meterindicator terwijl de Y voor Yard indicator is uitgeschakeld. Als u van meters naar yards verandert, zal het tegenovergestelde gebeuren. De Pro ₁M™ keert terug naar de laatst gebruikte meeteenheid telkens wanneer het apparaat wordt ingeschakeld.

ACCESSOIRESBEVESTIGING
In de onderkant van het product is een accessoirebevestiging met schroefdraad gegoten waarmee u de volgende Bushnell® Golf-accessoires kunt bevestigen:
Golf Cart Mount: Bevestigt de afstandsmeter aan uw golfkar voor gemakkelijke toegang. De snelontgrendelingsklem wordt aan de golfkar bevestigd en kan daarna gemakkelijk worden verwijderd.
Push/Pull Cart Monopod: Stabiliseer uw hand met deze telescopische monopod. Bevestig de afstandsmeter eenvoudig aan de monopod en steek deze in de parapluhouder van de kar.
360R Retractor: Bevestigt de afstandsmeter aan uw golftas voor gemakkelijke toegang tijdens het lopen over de baan.

REINIGING
Blaas voorzichtig stof of vuil op de lenzen weg (of gebruik een zachte lensborstel). Om vuil of vingerafdrukken te verwijderen, reinigt u het met een zachte katoenen doek en wrijft u met cirkelvormige bewegingen. Het gebruik van een grove doek of onnodig wrijven kan het lensoppervlak bekrassen en uiteindelijk permanente schade veroorzaken. Voor een grondigere reiniging kunnen fotografische lensdoekjes en fotografische lensreinigingsvloeistof of isopropylalcohol worden gebruikt. Breng de vloeistof altijd aan op de reinigingsdoek - nooit rechtstreeks op de lens.

SPECIFICATIES

Patentnummers: 6.445.444 | 5.612.779 | 6.057.910 | 6.226.077 | 7.619.548 | 7.349.073 | 5.652.651 | 7.920.080 | 7.239.377 (205108) | 7.859.650 (205108) | 7.535.553 (205108)

PROBLEEMOPLOSSINGSTABEL

Als het apparaat niet wordt ingeschakeld VDT™ niet oplicht:

• Druk op de aan/uit-knop.
• Controleer de batterij en vervang deze indien nodig. Als het apparaat niet reageert op toetsaanslagen, vervang dan de batterij door een CR123 3-volt lithiumbatterij van goede kwaliteit.
• Zorg ervoor dat het display op de helderste stand staat in het zonlicht. Terwijl u op de aan/uit-knop drukt, bedek de objectieflenzen om te bepalen of het display is ingeschakeld. Zie de instructies voor het instellen van de helderheid van het display op pagina 10.

Als het apparaat wordt uitgeschakeld (display wordt leeg wanneer u probeert de laser in te schakelen):

• De batterij is zwak of van lage kwaliteit. Vervang de batterij door een CR123 3-volt lithiumbatterij van goede kwaliteit.

Als het doelbereik niet kan worden verkregen

• Zorg ervoor dat VDT™ is verlicht.
• Zorg ervoor dat de aan/uit-knop wordt ingedrukt.
• Zorg ervoor dat er niets, zoals uw hand of vinger, de objectieflenzen (lenzen die zich het dichtst bij het doel bevinden) blokkeert die de laserpulsen uitzenden en ontvangen.
• Zorg ervoor dat het apparaat stil wordt gehouden terwijl u op de aan/uit-knop drukt.

OPMERKING: De laatste bereikmeting hoeft niet te worden gewist voordat een ander doel wordt gemeten. Richt eenvoudigweg op het nieuwe doel met behulp van de VDT™-retikel, druk op de aan/uit-knop en houd deze ingedrukt totdat de nieuwe bereikmeting wordt weergegeven. Specificaties, instructies en de werking van deze producten kunnen zonder voorafgaande kennisgeving worden gewijzigd.

TWEE JAAR BEPERKTE GARANTIE

Uw Bushnell®-product wordt gegarandeerd vrij te zijn van defecten in materialen en vakmanschap gedurende twee jaar na de aankoopdatum. In het geval van een defect onder deze garantie, zullen we, naar onze keuze, het product repareren of vervangen, op voorwaarde dat u het product gefrankeerd retourneert. Deze garantie dekt geen schade veroorzaakt door misbruik, onjuiste behandeling, installatie of onderhoud door iemand anders dan een Bushnell® Authorized Service Department. Elke retourzending onder deze garantie moet vergezeld gaan van de onderstaande artikelen:

1. Een cheque/postwissel ter waarde van $10,00 om de kosten van verzending en verwerking te dekken

2. Naam en adres voor het retourneren van het product
3. Een uitleg van het defect
4. Bewijs van aankoopdatum
5. Het product moet goed verpakt zijn in een stevige buitenverpakking om schade tijdens het transport te voorkomen, met vooruitbetaalde retourzending naar het onderstaande adres:

IN DE VS. Stuur naar:
Bushnell® Outdoor Products
Attn.: Repairs 9200 Cody
Overland Park, Kansas 66214
IN CANADA Stuur naar:
Bushnell® Outdoor Products Attn.: Repairs
25A East Pearce Street, Unit 1
Richmond Hill, Ontario L4B 2M9

Neem voor producten die buiten de Verenigde Staten of Canada zijn gekocht contact op met uw plaatselijke dealer voor toepasselijke garantie-informatie.

In Europa kunt u ook contact opnemen met Bushnell® op:
Bushnell® Outdoor Products Gmbh
European Service Centre
MORSESTRASSE 4
D-50769 KÖLN
DUITSLAND
Tél: +49 (0) 221 709 939 3
Fax: +49 (0) 221 709 939 8
Deze garantie geeft u specifieke wettelijke rechten.
Mogelijk hebt u andere rechten die van land tot land verschillen.
©2011 Bushnell® Outdoor Products
