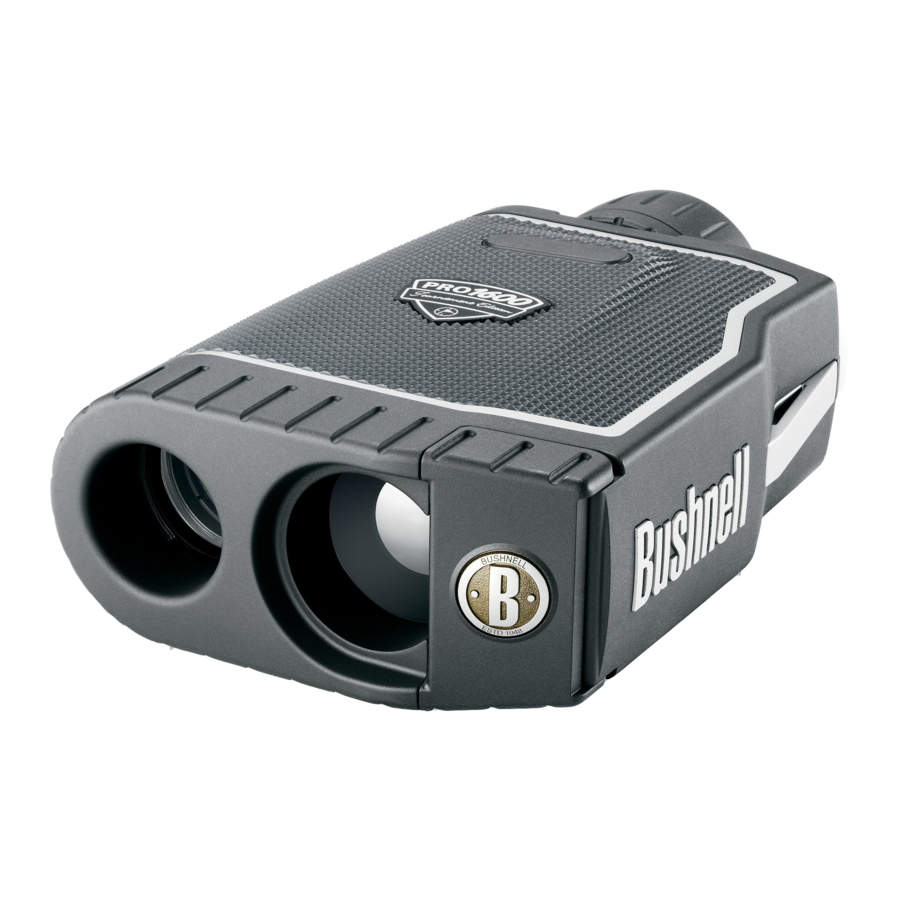

INLEIDING

De Pro™ 1600 is een nauwkeurig optisch instrument met laser afstandsmeter, ontworpen om vele jaren plezier te bieden. Dit boekje helpt u optimale prestaties te bereiken door de aanpassingen en functies uit te leggen, evenals de manier waarop u dit nauwkeurige optische instrument met laser afstandsmeter kunt onderhouden. Lees deze instructies voordat u uw Pro^™ 1600 gebruikt om optimale prestaties en een lange levensduur te garanderen.

Uw Bushnell® Pro™ 1600 is een geavanceerde premium laserafstandsmeter, bestaande uit digitale technologie die afstandsmetingen van 5-1600 yards / 5-1463 meter mogelijk maakt. De Pro™ 1600 meet 1,7 x 5,1 x 3,7 inch en weegt 12 ounce en levert uitstekende en nauwkeurige afstandsprestaties tot +/- één yard. De Pro™ 1600 beschikt over Selective Targeting™ Modes, Superb Optical Quality, 100% Waterproof Construction en Bushnell's RainGuard® HD coating.

HOE ONZE DIGITALE TECHNOLOGIE WERKT

De Pro™ 1600 zendt onzichtbare, oogveilige infrarood energiepulsen uit. De geavanceerde digitale microprocessor en ASIC-chip (Application-Specific Integrated Circuit) van de Pro™ 1600 resulteren telkens weer in onmiddellijke en nauwkeurige metingen. Geavanceerde digitale technologie berekent direct afstanden door de tijd te meten die elke puls nodig heeft om van de afstandsmeter naar het doel en terug te reizen.

NAUWKEURIGHEID VAN DE AFSTANDSMETING

De nauwkeurigheid van de afstandsmeting van de Pro™ 1600 is plus of min één yard / meter onder de meeste omstandigheden. De maximale afstand van het instrument is afhankelijk van de reflectiviteit van het doel. De maximale afstand voor de meeste objecten is 1000 yards / 914 meter, terwijl de maximale afstand voor sterk reflecterende objecten 1600 yards / 1463 meter is. Opmerking: u krijgt zowel langere als kortere maximale afstanden, afhankelijk van de reflecterende eigenschappen van het specifieke doel en de omgevingsomstandigheden op het moment dat de afstand van een object wordt gemeten.
De kleur, oppervlakteafwerking, grootte en vorm van het doel beïnvloeden allemaal de reflectiviteit en het bereik. Hoe helderder de kleur, hoe groter het bereik. Rood is bijvoorbeeld zeer reflecterend en maakt langere afstanden mogelijk dan de kleur zwart, de minst reflecterende kleur. Een glanzende afwerking zorgt voor meer bereik dan een matte. Een klein doel is moeilijker te meten dan een groter doel. De hoek ten opzichte van het doel heeft ook een effect. Schieten op een doel in een hoek van 90 graden (waarbij het doeloppervlak loodrecht staat op het vluchtpad van de uitgezonden energiepulsen) zorgt voor een goed bereik, terwijl een steile hoek daarentegen een beperkte afstand oplevert. Bovendien beïnvloeden de lichtomstandigheden (bijv. de hoeveelheid zonlicht) de afstandsmogelijkheden van het apparaat. Hoe minder licht (bijv. een bewolkte lucht), hoe groter de maximale afstand van het apparaat zal zijn. Omgekeerd zullen zeer zonnige dagen de maximale afstand van het apparaat verkleinen.

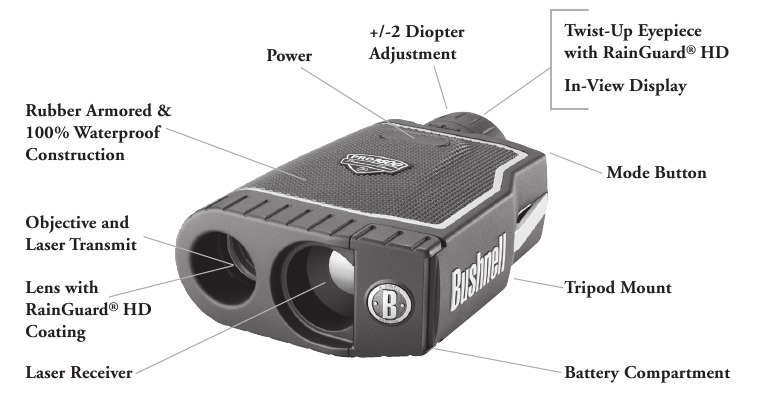

AAN DE SLAG

DE BATTERIJ PLAATSEN

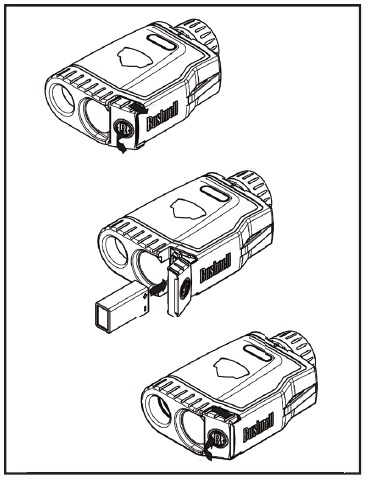

Schuif eerst de deur naar buiten. De scharnierende deur kan nu worden geopend. Plaats een 9-volt alkalinebatterij in de sleuf zoals aangegeven, sluit vervolgens de batterijklep en schuif deze totdat deze op zijn plaats vergrendelt. De batterijsleuf is ontworpen om de batterij alleen in de juiste positie te accepteren. Als u de batterijklep niet kunt sluiten, controleer dan of de batterij correct is geplaatst.
OPMERKING: Gebruik alleen hoogwaardige alkalinebatterijen. Gebruik geen heavy-duty- of lithiumbatterijen. Het wordt aanbevolen om de batterij minstens één keer per 12 maanden te vervangen.
Indicator voor lage batterijspanning: Als de Y (Yards) of M (Meters) indicator continu knippert of "loB" wordt weergegeven in de In-view uitlezing, is de batterij bijna leeg en moet de 9-volt alkalinebatterij worden vervangen.

HET OOGSTUK AANPASSEN
Uw Pro™ 1600 is geconstrueerd met een twist-up oculair dat is ontworpen voor comfort en om storend licht buiten te sluiten. Voor gebruikers zonder bril: draai de oogschelp tegen de klok in terwijl u deze omhoog trekt totdat deze in de volledig "omhoog" positie vergrendelt. De Pro™ 1600 biedt extra lange oogafstand. Als u een bril draagt, zorg er dan voor dat de oogschelp in de onderste stand staat, omdat dit uw oog dichter bij de oculairlens brengt, waardoor u een volledig gezichtsveld kunt zien. Om de oogschelp vanuit de volledig "omhoog" positie te laten zakken, draait u met de klok mee terwijl u lichtjes naar beneden duwt. Het is ook mogelijk om de oogschelp in posities "ertussenin" in te stellen, volledig omhoog en volledig omlaag, wat sommige mensen beter kan bevallen.
De Pro™ 1600 is ook uitgerust met een verstelbaar oculair (+/- 2 dioptrie-instelling) waarmee u de LCD-weergave ten opzichte van de afbeelding kunt scherpstellen. Draai eenvoudig aan de dioptrie-instelling totdat de LCD scherp is.

OPERATIONELE SAMENVATTING

Terwijl u door het 7x oculair kijkt, drukt u één keer op de aan/uit-knop (power button) om het Liquid Crystal Display (LCD) in beeld te activeren. Plaats de richtcirkel (in het midden van het gezichtsveld) op een doel op minstens 5 yards afstand, druk de aan/uit-knop in en houd deze ingedrukt totdat de afstandsmeting in de buurt van de onderkant van het display in beeld wordt weergegeven. Kruisdraden rondom de richtcirkel geven aan dat de laser wordt verzonden. Zodra een afstand is vastgesteld, kunt u de aan/uit-knop loslaten. De kruisdraden rondom de richtcirkel verdwijnen zodra de aan/uit-knop is losgelaten (d.w.z. de laser wordt niet langer verzonden). Opmerking: eenmaal geactiveerd blijft het LCD-scherm van de Pro™ 1600 actief en wordt de laatste afstandsmeting gedurende 30 seconden weergegeven. U kunt op elk gewenst moment nogmaals op de aan/uit-knop drukken om de afstand tot een nieuw doel te meten. Zoals bij elk laserapparaat wordt het niet aanbevolen om de emissies gedurende langere tijd rechtstreeks met vergrootglazen te bekijken. De maximale tijd dat de laser wordt verzonden (afgevuurd) is 10 seconden. Om opnieuw te vuren, drukt u de knop opnieuw in.

LIQUID CRYSTAL DISPLAY (LCD) INDICATOREN

Het LCD-scherm van uw Pro™ 1600 bevat verlichte indicatoren die de gebruiker informeren over de meeteenheid, wanneer de laser actief vuurt, wanneer een doel is vastgesteld en over de doelmodi. Een overzicht van deze functies wordt hieronder weergegeven:

MEETEENHEIDOPTIES

De Pro™ 1600 kan worden gebruikt om afstanden in yards of meters te meten. De indicatoren voor de meeteenheid bevinden zich in het onderste rechterdeel van het LCD-scherm. Om te schakelen tussen yards en meters, drukt u snel op de POWER-knop (aan/uit-knop) om het apparaat in te schakelen (bovenop het apparaat), kijkt u door het oculair, drukt u op de "MODE"-knop (modusknop) (linkerkant van het oculair) en houdt u deze ongeveer 5 seconden ingedrukt. Als u van yards naar meters overschakelt, wordt een wijziging in de meeteenheid aangegeven door de verlichting van de M voor meter indicator, terwijl de Y voor Yard indicator is uitgeschakeld. Als u van meters naar yards overschakelt, gebeurt het tegenovergestelde. De Pro™ 1600 keert telkens wanneer het apparaat wordt ingeschakeld terug naar de laatst gebruikte instelling voor de meeteenheid.

ACTIEVE LASER

Kruisdraden rondom de richtcirkel geven aan dat de laser wordt verzonden. Zodra een afstand is vastgesteld, kunt u de aan/uit-knop loslaten. De kruisdraden rondom de cirkel verdwijnen zodra de aan/uit-knop is losgelaten (d.w.z. de laser wordt niet langer verzonden).

SELECTIVE TARGETING™ MODES

De Pro™ 1600 is speciaal ontworpen met golfers in gedachten. Met de selectieve targeting modes kunt u de prestatieparameters van het apparaat aanpassen aan uw specifieke situatie en omgeving. Om van de ene modus naar de andere te gaan, drukt u één keer op de POWER-knop (aan/uit-knop) om het apparaat in te schakelen. Terwijl u door het oculair kijkt, drukt u op de MODE-knop (modusknop) en laat u deze snel los. De verschillende beschikbare targeting modes en modusindicatoren worden hieronder vermeld:
PinSeeker (LCD-indicator - ) Heeft u ooit moeite gehad om de afstand tot de vlag te bepalen? Deze geavanceerde modus maakt het gemakkelijk om de vlag te bepalen zonder per ongeluk afstanden tot achtergronddoelen (d.w.z. bomen) te krijgen die een sterkere signaalsterkte hebben.
Eenmaal in deze modus, drukt u op de POWER-knop (aan/uit-knop) om het apparaat in te schakelen. Lijn vervolgens de richtcirkel uit op de vlag waarvan u de afstand wilt meten. Houd vervolgens de POWER-knop (aan/uit-knop) ingedrukt en beweeg de laser langzaam over de vlag of het gewenste object totdat een cirkel de vlagindicator omringt. Als de laserstraal meer dan één object herkent (d.w.z. vlag en achtergrondbomen), wordt de afstand van de vlag weergegeven en omringt een cirkel de PinSeeker-indicator om de gebruiker te informeren dat de afstand tot de vlag (d.w.z. dichterbij gelegen object) wordt weergegeven in het LCD-scherm (zoals hieronder te zien). Er kunnen momenten zijn waarop de laserstraal slechts één object in zijn pad ziet. In dit geval wordt de afstand weergegeven, maar omdat er niet meer dan één object is vastgesteld, omringt een cirkel de vlagindicator niet.
TIP: Terwijl u op de POWER-knop (aan/uit-knop) drukt, kunt u het apparaat langzaam van object naar object bewegen en de laser opzettelijk dwingen om meerdere objecten te raken om ervoor te zorgen dat u alleen de dichtstbijzijnde van de objecten weergeeft die door de laser worden herkend.
Zodra het apparaat is uitgeschakeld, keert het apparaat altijd terug naar de laatst gebruikte modus.

PinSeeker met Slope +/-™ (LCD-indicator - º) Deze geavanceerde modus is alleen te vinden op model 20-5106 (Pro™ 1600 met Slope +/-™). Model 20-5106 beschikt over een ingebouwde versnellingsmeter-gebaseerde inclinometer die digitaal de exacte hellingshoek weergeeft van -20 tot +20 graden elevatie en +/- 1,0 graad nauwkeurig is. De Slope +/-™ modus berekent automatisch een hoekgecompenseerd bereik op basis van afstand en hellingshoek, bepaald door de laserafstandsmeter en de ingebouwde inclinometer. Deze gegevens worden vervolgens gecombineerd met interne algoritmische formules die betrekking hebben op gemiddeld clubgebruik en balbanen. Het hoekgecompenseerde bereik geeft aanwijzingen over hoe de slag te spelen (d.w.z. afstand toevoegen bij een helling, afstand aftrekken bij een daling).

Hoe Slope +/-™ te gebruiken
Eenmaal in deze modus ziet u een " °" in het gezichtsveld dat u informeert dat u zich in de Slope +/- Mode (hellingsmodus) bevindt. Druk op de POWER-knop (aan/uit-knop) om de afstand tot de vlag of andere objecten te verkrijgen. Zodra het bereik wordt weergegeven, houdt u de POWER-knop (aan/uit-knop) ongeveer 2 seconden ingedrukt terwijl u de richtcirkel op de vlag houdt en het apparaat zo stabiel mogelijk houdt, zodat de inclinometer voldoende tijd heeft om de helling te meten. Laat vervolgens de POWER-knop (aan/uit-knop) los. Zodra u de aan/uit-knop hebt losgelaten, wordt een hoekgraad en een gecompenseerd bereik weergegeven onder de standaardafstand, zoals hieronder te zien is.

In dit voorbeeld is de werkelijke afstand 162 yards, de helling +4 graden en het gecompenseerde bereik 173 yards. Het "" symbool betekent "Play-As" (Spelen-Als), dus in plaats van te spelen als 162 yards, "play-as" (speel als) 173 yards.

Het voordeel van Slope+/-™

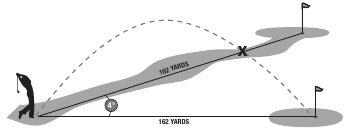

De afstand tot vlag A in de onderstaande tekening is 162 yards. Het is ook 162 yards tot vlag B, hoewel deze op een helling staat. Echter, als u dit gat als 162 yards zou spelen, zou de bal (X) te kort komen voor de hole/vlag omdat u geen rekening hebt gehouden met de helling.

De waarheid over hellingen
Proberen de hellingshoek met het blote oog te bepalen kan nogal misleidend zijn. De meesten zijn niet goed thuis in het nauwkeurig bepalen van de hellingshoek. De gemiddelde helling van de meeste golfbanen is bijvoorbeeld ongeveer 4 graden. Een grote helling op een golfbaan is over het algemeen niet meer dan 8 graden. Dit kan natuurlijk variëren en daarom meet dit apparaat de helling van -20 tot 20 graden.
Enkele praktijkvoorbeelden kunnen helpen om dit te verduidelijken. Een matige dakhelling is 6/12, wat betekent dat het dak zes inch stijgt voor elke 12 inch horizontale afstand. Dat komt overeen met 26,5 graden. Je kunt deze helling beklimmen als je kerstverlichting ophangt, maar die helling beklimmen over de afstand van een goede golfslag op een baan zou vermoeiend zijn. Om een slag van 200 yards terug te halen, zou je 300 voet omhoog klimmen!
Golfvoorbeeld: Stel dat u een sterke golfer bent met een slag van 300 yards. Bij een helling van 20 graden zou de Pin 50 voet boven u staan. Met andere woorden, u zou de bal naar de top van een gebouw van 5 verdiepingen slaan!!!
OPMERKING: Voor uw gemak bevat de Slope +/-™ Mode (hellingsmodus) ook de PinSeeker® Mode/functie. Als u op enig moment liever geen gebruik maakt van de Slope +/-™ Mode (hellingsmodus), drukt u gewoon op de MODE-knop (modusknop) om naar PinSeeker® of Standard with Automatic SCAN Mode (standaard met automatische SCAN-modus) te gaan.^™
Standard with Automatic SCAN (standaard met automatische SCAN): Met deze instelling kunnen de meeste doelen tot 1600 yards worden gemeten. Gebruikt voor matig reflecterende doelen die typerend zijn voor de meeste afstandsmetingssituaties. De minimumafstand in de standaardmodus is 5 yards. Om de Automatic SCAN feature (automatische scanfunctie) te gebruiken, houdt u de POWER-knop (aan/uit-knop) ongeveer 3 seconden ingedrukt en scant u de afstandsmeter van object naar object terwijl u de POWER-knop (aan/uit-knop) ingedrukt houdt. Automatic SCAN (automatische SCAN) zorgt ervoor dat het bereik en de weergave continu zeer snel worden bijgewerkt wanneer meerdere objecten worden getarget.

OPTISCH ONTWERP

Vergroting en coatings
De Pro™ 1600 heeft een krachtige 7x vergrotende monoculair om uw doel te bekijken. De optiek is volledig multi-coated, waardoor maximale lichttransmissie mogelijk is voor optimale helderheid, uitstekende resolutie en contrast voor een helder, levendig beeld, zelfs bij weinig licht, zoals in de schemering of bij zonsopgang. Een Liquid Crystal Display (LCD) is in het optische systeem gemonteerd en geeft, wanneer geactiveerd, een dradenkruis weer voor targeting, yards / meters en modusindicatoren. Inherent aan het fabricageproces zijn kleine zwarte vlekken die in het optische systeem verschijnen. Dit is een natuurlijk kenmerk van het LCD-scherm en kan niet volledig worden geëlimineerd in het fabricageproces. Ze hebben geen invloed op de afstandsmeting van het apparaat.

RainGuard® HD
De buitenste oppervlakken van de objectief- en oculairlenzen zijn voorzien van een RainGuard® HD coating. RainGuard® HD is Bushnell's permanente, gepatenteerde, hydrofobe (waterafstotende) lenscoating die condensatie door regen, natte sneeuw, sneeuw of zelfs uw eigen adem voorkomt door de condensatie te laten samenklonteren tot veel kleinere druppeltjes dan bij standaard coatings. Kleinere uniforme druppeltjes verstrooien minder licht, wat resulteert in een helderder, helderder beeld.

STATIEFMONTAGE

In de onderkant van onze is een statiefmontage met schroefdraad gegoten waarmee u de volgende Bushnell Golfaccessoires kunt bevestigen:
Golf Cart Mount (golfkarhouder): Bevestigt de afstandsmeter aan uw golfkar voor gemakkelijke toegang. De snelspan klem kan aan de golfkar worden bevestigd en daarna gemakkelijk worden verwijderd.
Push/Pull Cart Monopod (duw/trek kar monopod): Houd uw hand stabiel met deze telescopische monopod. Bevestig de afstandsmeter eenvoudig aan de monopod en steek deze in de parapluhouder van de kar.

SPECIFICATIES

Afmetingen: 1,7 x 5,1 x 3,7 inch
Gewicht: 12 oz.
Afstandsnauwkeurigheid: +/- 1 yard
Bereik: 5-1600 Yards / 5-1463 Meters
Vergroting: 7x
Objectiefdiameter: 26 mm
Optische coatings: Volledig multi-coated
Display: LCD
Stroombron: 9-volt alkalinebatterij (door gebruiker geleverd)
Gezichtsveld: 340 ft. @ 1000 yards
Extra lange oogafstand: 19 mm
Uittredepupil: 3,7 mm
100% waterdichte constructie
RainGuard® HD coating
Ingebouwde statiefmontage
Inclusief tas en riem
Patent #'s: 6,445,444 | 5,612,779 | 6,057,910 | 6,226,077 | 6,542,302 | 7,239,377 (205106)

REINIGING

Blaas voorzichtig stof of vuil van de lenzen (of gebruik een zachte lensborstel). Om vuil of vingerafdrukken te verwijderen, reinigt u deze met een zachte katoenen doek en wrijft u in een cirkelvormige beweging. Het gebruik van een grove doek of onnodig wrijven kan het lensoppervlak bekrassen en uiteindelijk permanente schade veroorzaken. Voor een grondigere reiniging kan fotografisch lenspapier en fotografische lensreinigingsvloeistof of isopropylalcohol worden gebruikt. Breng de vloeistof altijd aan op de reinigingsdoek – nooit rechtstreeks op de lens.

TWEE JAAR BEPERKTE GARANTIE

Uw Bushnell-product garandeert dat het vrij is van defecten in materialen en vakmanschap gedurende twee jaar na de aankoopdatum. In het geval van een defect onder deze garantie, zullen we naar eigen goeddunken het product repareren of vervangen, op voorwaarde dat u het product gefrankeerd retourneert. Deze garantie dekt geen schade veroorzaakt door misbruik, onjuiste behandeling, installatie of onderhoud door iemand anders dan een door Bushnell geautoriseerde serviceafdeling.
Elke retourzending onder deze garantie moet vergezeld gaan van de onderstaande items:

1. Een cheque/postwissel ter waarde van $ 10,00 ter dekking van de kosten van verzending en behandeling
2. Naam en adres voor het retourneren van het product
3. Een uitleg van het defect
4. Bewijs van aankoopdatum
5. Het product moet goed worden verpakt in een stevige buitenste verzenddoos om schade tijdens het transport te voorkomen, met retourporto betaald aan het onderstaande adres:

IN DE VS. Stuur naar:
Bushnell Outdoor Products
Attn.: Repairs
8500 Marshall Drive Lenexa, Kansas 66214
IN CANADA Stuur naar:
Bushnell Outdoor Products
Attn.: Repairs
25A East Pearce Street, Unit 1
Richmond Hill, Ontario L4B 2M9
