Inleiding
De Fluke 233 (hierna de Meter genoemd) is een compact en eenvoudig te bedienen tool voor elektrische en elektronische circuitmetingen.
Lees "Veiligheidsinformatie" voordat u de Meter gebruikt.
Veiligheidsinformatie
De Meter voldoet aan:
- ISA-82.02.01
- CAN/CSA C22.2 No. 61010-1-04
- ANSI/UL 61010-1:2004
- EN 61010-1:2001
- EN 61326-1:2006
- EN 61326-2-2:2006
- ETSI EN 300 328 V1.7.1:2006
- ETSI EN 300 489 V1.8.1:2008
- FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID: T68-F233
- RSS-210 IC: 6627A-F233
- Meet Categorie III, 1000V, Vervuilingsgraad 2
- Meet Categorie IV, 600V, Vervuilingsgraad 2
In deze handleiding identificeert een Waarschuwing de omstandigheden en procedures die een gevaarlijke situatie voor de gebruiker veroorzaken. Een Voorzichtig identificeert de omstandigheden en procedures die schade aan de Meter, schade aan de te testen apparatuur of permanent gegevensverlies kunnen veroorzaken.
De symbolen die op de Meter en in deze handleiding worden gebruikt, worden weergegeven in Tabel 1.
Volg deze richtlijnen om mogelijke elektrische schokken of persoonlijk letsel te voorkomen:
- Gebruik deze Meter alleen zoals gespecificeerd in deze handleiding, anders kan de bescherming in het geding komen.
- Gebruik de Meter niet als deze beschadigd is. Onderzoek de behuizing voordat u de Meter gebruikt. Zoek naar scheuren of ontbrekend plastic. Bekijk de isolatie rond de aansluitingen zorgvuldig.
- Zorg ervoor dat de batterijklep gesloten en vergrendeld is voordat u de Meter bedient.
- Vervang de batterijen wanneer de batterij-indicator (
![Batterij bijna leeg indicator]()
) verschijnt. - Verwijder de meetsnoeren van de Meter voordat de batterijklep op de Meterbasis wordt geopend.
- Onderzoek de meetsnoeren op beschadigde isolatie of blootliggend metaal. Meet de meetsnoeren op continuïteit. Vervang beschadigde meetsnoeren voordat u de Meter gebruikt.
- Breng niet meer aan dan de nominale spanning, weergegeven op de Meter, tussen de aansluitingen of tussen een aansluiting en de aarde.
- Gebruik de Meter niet met de batterijklep verwijderd of de behuizing open.
- Wees voorzichtig in de buurt van spanningen >30 V ac rms, 42 V ac piek of 60 V dc. Deze spanningen vormen een schokgevaar.
- Gebruik alleen de vervangingszekering die in de handleiding is gespecificeerd.
- Gebruik de juiste aansluitingen, functie en bereik voor metingen.
- Werk niet alleen.
- Voor stroommetingen, sluit de Meter aan op het circuit nadat u de stroom van het circuit hebt verwijderd. Plaats de Meter altijd in serie met het circuit.
- Sluit de gemeenschappelijke meetsnoer aan vóór de actieve meetsnoer en verwijder de actieve meetsnoer vóór de gemeenschappelijke meetsnoer.
- Gebruik de Meter niet als deze onjuist werkt. De bescherming kan in het geding komen. Als u het niet zeker weet, laat de Meter dan onderzoeken.
- Gebruik de Meter niet in de buurt van explosief gas, damp of in vochtige of natte omgevingen.
- Gebruik alleen gespecificeerde 1,5-V AA-batterijen (drie in de Meterbasis en twee in het display), correct geïnstalleerd, voor de Meterstroom.
- Voldoe aan de lokale en nationale veiligheidseisen in gevaarlijke omgevingen.
- Gebruik alleen meetsnoeren met dezelfde spannings-, categorie- en ampèrageclassificaties als de Meter en die zijn goedgekeurd door een veiligheidsinstantie.
- Meet eerst een bekende spanning om er zeker van te zijn dat de Meter correct werkt. Als u het niet zeker weet, laat de Meter dan onderzoeken.
- Gebruik beschermende uitrusting, zoals voorgeschreven door lokale of nationale autoriteiten, in gevaarlijke werkgebieden.
- Meet de meetsnoeren op continuïteit vóór gebruik. Niet gebruiken als de weerstand hoog of ruisend is.
- Gebruik alleen gespecificeerde vervangingsonderdelen in de Meter.
- Houd de vingers achter de vingerbeschermers op de sondes.
) verschijnt.
Volg deze richtlijnen om schade aan de Meter of aan de te testen apparatuur te voorkomen:
- Koppel de stroom van het circuit los en ontlaad alle hoogspanningscondensatoren voordat u diodetests uitvoert of weerstand, continuïteit of capaciteit meet.
- Gebruik de juiste aansluitingen, functie en bereik voor alle metingen.
- Voer vóór een stroommeting de zekeringtest uit.
Tabel 1. Elektrische symbolen
 | AC (Wisselstroom) |  | Aarding |
 | DC (Gelijkstroom) |  | Zekering |
 | Gevaarlijke spanning |  | Voldoet aan de richtlijnen van de Europese Unie. |
 | Risico op gevaar. Belangrijke informatie. Zie handleiding. |  | Voldoet aan de relevante richtlijnen van de Canadian Standards Association. |
 | Batterij. Lage batterijspanning wanneer weergegeven. |  | Dubbel geïsoleerd |
 | Continuïteitstest of continuïteitstoon. |  | Capaciteit |
| CAT III | IEC Meet Categorie III CAT III apparatuur heeft bescherming tegen transiënten in apparatuur in vaste installaties, zoals verdeelpanelen, feeders en korte aftakcircuits, en verlichtingssystemen in grote gebouwen. | CAT IV | IEC Meet Categorie IV CAT IV apparatuur heeft bescherming tegen transiënten van het primaire voedingsniveau, zoals een elektriciteitsmeter of een bovengrondse of ondergrondse nutsvoorziening. |
 | Gooi dit product niet weg als ongesorteerd gemeentelijk afval. Ga naar de Fluke-website voor recyclinggegevens. |  | Diode |
 | Onderzocht en gelicenseerd door TÜV Product Services. |  | Voldoet aan de relevante Australische normen. |
Functies
Zie tabellen 3 tot en met 4 voor een lijst met meterfuncties met een korte functiebeschrijving.

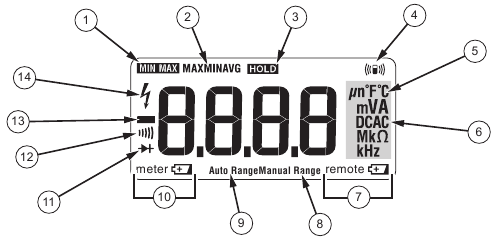

Tabel 2. Display
 | ||
| Nr. | Symbool | Indicatie |
| 1 |  | MIN MAX AVG-modus aan. |
| 2 | MAX MIN AVG | Maximale, minimale of gemiddelde meting weergegeven. |
| 3 |  | Display hold (Weergave vasthouden) aan. Display bevriest de meting. |
| 4 |  | Radioverbinding indicator. |
| 5 | °C, °F | graden Celsius, graden Fahrenheit |
| 6 | A | ampère |
| V, mV | volt, millivolt | |
| μF, nF | microfarad, nanofarad | |
| DC AC | Gelijkstroom of wisselstroom. | |
| Ω, MΩ, kΩ | ohm, megaohm, kiloohm | |
| Hz, kHz | hertz, kilohertz | |
| 7 | remote | Batterij bijna leeg waarschuwing voor de displaymodule. |
| 8 | Manual Range (Handmatig bereik) | Handmatig bereik ingesteld. |
| 9 | Auto Range (Automatisch bereik) | Automatisch bereik ingesteld. |
| 10 | meter | Batterij bijna leeg waarschuwing voor de meterbasis. |
| 11 | | Diodetestmodus. |
| 12 | | Continuïteitstest. |
| 13 |  | Invoer is een negatieve waarde. |
| 14 |  | Gevaarlijke spanning. Gemeten ingangsspanning ≥30 V, of spanningsoverbelastingsconditie (OL). Voor frequentiemetingen >1 kHz zijn het -symbool en de hoogspannings-LED niet gespecificeerd. |

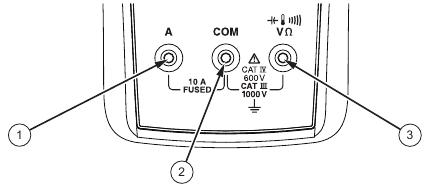

Tabel 3. Ingangen
 | ||
| Nr. | Aansluiting | Beschrijving |
| 1 | A | Ingang voor stroommetingen van 0 A tot 10,00 A. |
| 2 | COM | Gemeenschappelijke aansluiting voor alle metingen. |
| 3 |  | Ingang voor spanning, continuïteit, weerstand, diode, capaciteit, temperatuur en frequentiemetingen. |
Tabel 4. Functieschakelaarposities
| Schakelaarpositie | Beschrijving |
 Hz (knop) | AC-spanning van 0,06 tot 1000 V. Frequentie van 5 Hz tot 50 kHz. |
 | DC-spanning van 0,001 V tot 1000 V. |
 | AC-spanning van 6,0 tot 600,0 mV, dc-gekoppeld. DC-spanning van 0,1 tot 600,0 mV. |
 | Ohm van 0,1 Ω tot 40 MΩ. |
| Continuïteitssignaal gaat aan bij <20 Ω en gaat uit bij >250 Ω. | |
 | Farad van 1 nF tot 9999 μF. |
| Diodetest. OL wordt in het display (weergave) weergegeven wanneer de ingangsspanning >2,0 V is. | |
 | Temperatuur. |
|
Hz (knop) | AC-stroom van 0,1 A tot 10 A (>10 tot 20 A, 30 seconden aan, 10 minuten uit). >10,00 A display (weergave) knippert. >20 A, OL wordt weergegeven. DC-gekoppeld. Frequentie van 45 Hz tot 5 kHz. |
 | DC-stroom van 0,001 A tot 10 A (>10 tot 20 A, 30 seconden aan, 10 minuten uit). >10,00 A display (weergave) knippert. >20 A, OL wordt weergegeven. |
| Opmerking: alle AC-functies zijn true-rms. AC-spanning is ac-gekoppeld. AC mV en ac ampère zijn dc-gekoppeld. | |
Foutmeldingen
Tabel 5 bevat mogelijke foutmeldingen en de stappen om de fout te wissen.
Tabel 5. Foutmeldingen
| Foutmeldingen | |
 | Batterijen van de displaymodule moeten worden vervangen voordat de meter kan werken. |
 | Batterijen van de meterbasis moeten worden vervangen voordat de meter kan werken. |
 | Kalibratie noodzakelijk. Meterkalibratie is noodzakelijk voordat de meter kan werken. |
 | Interne fout. De meter moet worden gerepareerd voordat deze kan werken. |
 | Verlies van radioverbinding met de meterbasis. |
Werking op afstand

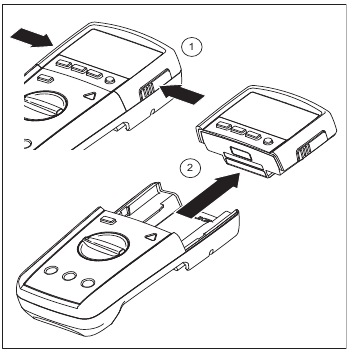

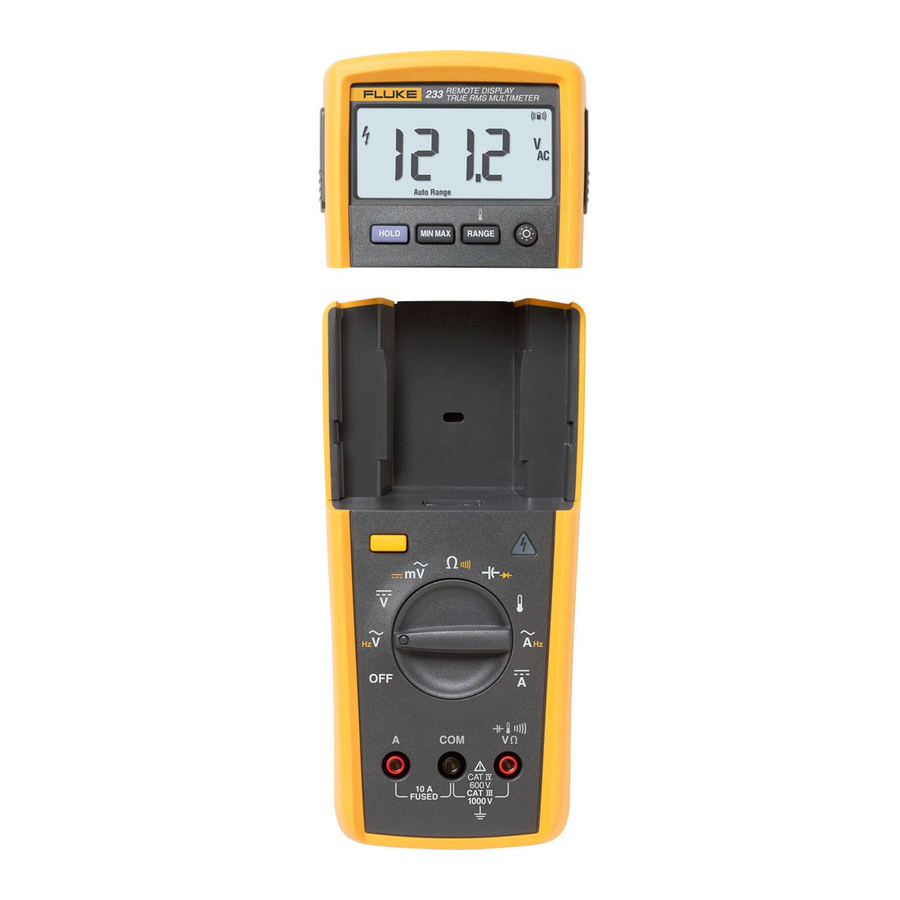

Figuur 1. Displaymodule gescheiden

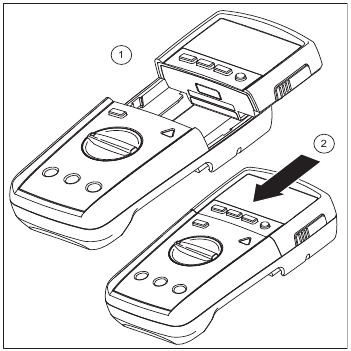

Figuur 2. Dock-displaymodule met meterbasis
Zekeringtest

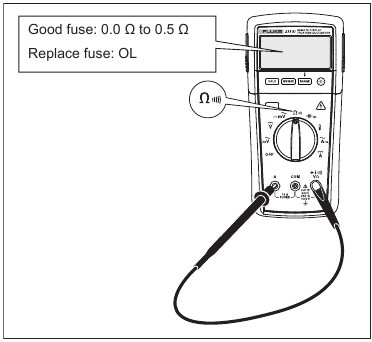

Figuur 3. Zekeringtest
Batterij vervangen

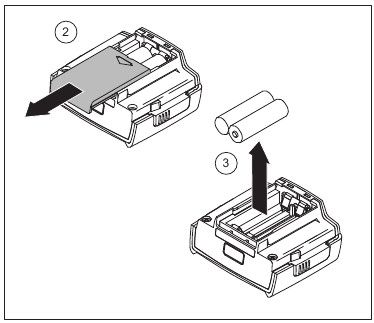

Figuur 4. Batterij verwijderen uit displaymodule

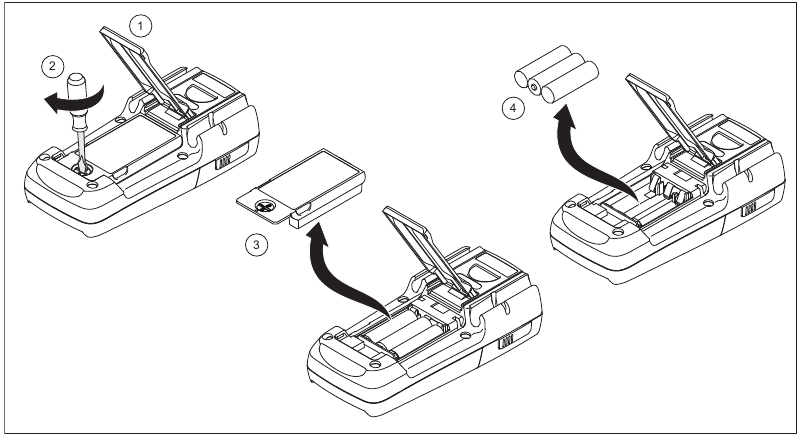

Figuur 5. Batterij vervangen van meterbasis
Algemene specificaties
Maximale spanning tussen een terminal en aarde: 1000 V rms
Zekering voor A-ingangen: 11 A, 1000 V 17000A onderbrekingsvermogen Zekering
Hoogte
Gebruik: 2.000 meter
Opslag: 12.000 meter
Temperatuur
Gebruik: -10°C tot +50°C
Opslag: -40°C tot +60°C
Temperatuurcoëfficiënt: 0,1 X (gespecificeerde nauwkeurigheid) / °C (< 18°C of > 28°C)
Elektromagnetische Compatibiliteit (EN 61326-1:2006):
In een RF-veld van 3 V/m, nauwkeurigheid = gespecificeerde nauwkeurigheid behalve in temperatuur: gespecificeerde nauwkeurigheid ±5°C (9°F)
Draadloze frequentie: 2,4 GHz ISM-band 10 meter bereik
Relatieve Vochtigheid: Maximaal niet-condenserend, 90% bij 35°C, 75% bij 40°C, 45% bij 50°C, 0% tot 70% voor 40 MΩ bereik
Batterijtype
Meterbasis: Drie AA Alkaline batterijen, NEDA 15A IEC LR6
Displaymodule: Twee AA Alkaline batterijen, NEDA 15A IEC LR6
Levensduur batterij: 400 uur typisch (Alkaline)
Schokbestendigheid: 1 Meter val 6 zijden per IEC 61010
Naleving veiligheidsnormen:
Voldoet aan ANSI/ISA S82.01-2004, CSA 22.2 No. 61010-1-04 tot 1000 V
Meetcategorie III en 600 V Meetcategorie IV.
Certificeringen: CSA, TÜV (EN61010),
; (N10140),VDE, GOST
BEPERKTE GARANTIE EN BEPERKING VAN AANSPRAKELIJKHEID
Dit Fluke-product is vrij van defecten in materiaal en vakmanschap gedurende drie jaar vanaf de datum van aankoop. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade als gevolg van een ongeluk, nalatigheid, verkeerd gebruik, wijziging, verontreiniging of abnormale bedrijfsomstandigheden of behandeling. Wederverkopers zijn niet bevoegd om namens Fluke enige andere garantie te verstrekken. Om service te verkrijgen tijdens de garantieperiode, neemt u contact op met het dichtstbijzijnde erkende Fluke-servicecentrum om informatie over retourautorisatie te verkrijgen en stuurt u het product vervolgens naar dat servicecentrum met een beschrijving van het probleem.
DEZE GARANTIE IS UW ENIGE VERHAAL. ER WORDEN GEEN ANDERE GARANTIES, ZOALS GESCHIKTHEID VOOR EEN BEPAALD DOEL, EXPLICIET OF IMPLICIET GEGEVEN. FLUKE IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES, VOORTVLOEIEND UIT ENIGE OORZAAK OF THEORIE. Aangezien sommige staten of landen de uitsluiting of beperking van een impliciete garantie of van incidentele of gevolgschade niet toestaan, is deze beperking van aansprakelijkheid mogelijk niet op u van toepassing.
