Fluke 8840A, 8842A montagehandleiding

Montage-instructies

Om de kitmontage succesvol te voltooien en het apparaat te installeren, hebt u soldeerapparatuur nodig met zowel brede als fijne punten, een printplaatklem of -houder, wateroplosbaar of harsfluxsoldeer met een diameter van 20 mil of vergelijkbaar, klemmen om componenten op hun plaats te houden. We schatten 2-3 uur om te monteren met bescheiden vaardigheden. Alles is door-gatmontage, maar het volgen van een bepaalde volgorde helpt bij het plaatsen van componenten en het vermijden van fouten. We hebben sockets meegeleverd voor alle IC's, zodat u zich wat comfortabeler kunt voelen bij het testen van de kaart terwijl u deze monteert. Ze zijn niet strikt noodzakelijk, maar gebruik ze in ieder geval voor de 40-pins apparaten.
Fluke produceerde 3-4 versies van de HPIB-kaart gedurende de ~20 jaar dat deze meters werden verkocht. Alle versies behalve de laatste vereisten 4 KB firmware die specifiek was voor het model (8840A, 8840AF, 8842A).De laatste revisie, die we hebben gerepliceerd, is universeel met een 8 KB firmware-image. Het ondersteunt ook een iets uitgebreidere 488-opdrachtenset.
We hebben talloze HPIB-bustests uitgevoerd op deze replica-adapter, waaronder het uitvoeren van bijna alle beschikbare HPIB-opdrachten. Sommige opdrachten zijn primair bedoeld voor geautomatiseerde kalibratie en vertonen bepaalde moeilijkheden bij functionele operationele verificatie. Deze zijn niet volledig getest. We hebben geen poging gedaan om de timing specificaties van de bus te verifiëren, omdat dit volledig onpraktisch is voor een dergelijk kitontwerp. De geleverde componenten zijn echter identiek aan die gespecificeerd in de originele Fluke-onderdelenlijst. Met een 8Mhz-klok en een printplaat van hoge kwaliteit verwachten we dat de niet-geteste functies net zo goed zullen presteren als de geteste functies.
Deze montagesequentie zet de HWC-replica identiek op aan de fabrieksconfiguratie. Zoals vermeld in de servicehandleiding, zijn er verschillende ongebruikte jumpers die de functionaliteit kunnen veranderen. Raadpleeg een servicehandleiding om dergelijke wijzigingen door te voeren.

Gebruik redelijke ESD-beschermingsmethoden zoals matten en polsbanden bij het hanteren van de halfgeleidercomponenten. Lees eerst alle instructies! Het is belangrijk dat de volgorde wordt gevolgd voor een gemakkelijke montage en test!

Aanbevolen montagesequentie

1. Plaats de 1/4W-weerstanden, zenerdiodes, signaaldiodes, vermogensdiodes. Controleer de plaatsing en oriëntatie opnieuw en soldeer ze op hun plaats.
   1. R911/912 33K
   2. R913/914 1.5K
   3. R915/916/919 470
   4. R917/918/938 100
   5. R920 3.3K
   6. R943 68K
   7. R944 51K
   8. R945/946/947 10K
   9. CR901/902 1N748 3.9V zener
   10. CR903/904/905/906/910 1N914 (1N4448) signaaldiode
   11. CR908/909 1N4002A vermogensdiode
2. Plaats de kleine condensatoren één waarde tegelijk. (1u, 0.01u, 430p, 0.22u, 1000pf, 47u, 18pf). Controleer de polariteit van de 1u & 47u solid tantaalcondensatoren en soldeer ze vervolgens allemaal op hun plaats.
   1. C901 1uF tant (gepolariseerd!)
   2. C902/903/907/908 0.01uF
   3. C909 430pF
   4. C911/918/919/920/923/925/926/927/928 0.22uF
   5. C914 0.001uF
   6. C915 47uF tant (gepolariseerd)
   7. C921/922 18pF
3. Plaats jumper E902 en ruisfilter RV901 en soldeer ze op hun plaats.
   1. E905-jumper
   2. RV901 EMI-filter
4. Plaats sockets, controleer de oriëntatie en soldeer ze op hun plaats. Gebruik een veerbelaste klem om ze tegen de printplaat te houden.
   1. XU901/905/908/909/910/911/912/913
5. Installeer Z903 DIP-weerstandsnetwerk. Controleer de oriëntatie. Soldeer.
   1. Z903 3.3K DIP-weerstandspakket
6. Plaats 5 testpunten en soldeer ze op hun plaats. Zorg ervoor dat er soldeer zit op de bovenste rechthoekige pad ter ondersteuning.
   1. TP901/902/903/905/906
7. Plaats het koellichaam en soldeer het met een brede punt. Gebruik een klodder thermische pasta en schroef VR901 ongeveer halverwege in de sleuf vast met behulp van een 6-32 schroef en moer. Soldeer op zijn plaats.
   1. XVR901 koellichaam van de regelaar
   2. XH4/XH5 6-32 schroef en moer
   3. VR901 1.5A 5V 3-pins regelaar
8. Installeer connectoren J901, J903, J904 met behulp van klemmen en soldeer met brede en smalle punten, indien nodig. Houd er rekening mee dat deze connectoren aan de componentenzijde worden gemonteerd en dat wanneer de printplaat ondersteboven wordt gekeerd, deze connectoren door de meegeleverde openingen aan de achterkant van de meter passen. Gebruik klemmen om tegen de printplaat te houden tijdens het solderen. Plaats jackschroeven & borgringen XH10 in J901 zodat ze niet kwijtraken.
   1. J901 HPIB 24-pins RA-connector (penbeschermer trekt zich in de connector terug)
   2. XH10 #6-32 jackschroeven & borgringen (2pr)
   3. J903/904 RA BNC-connector

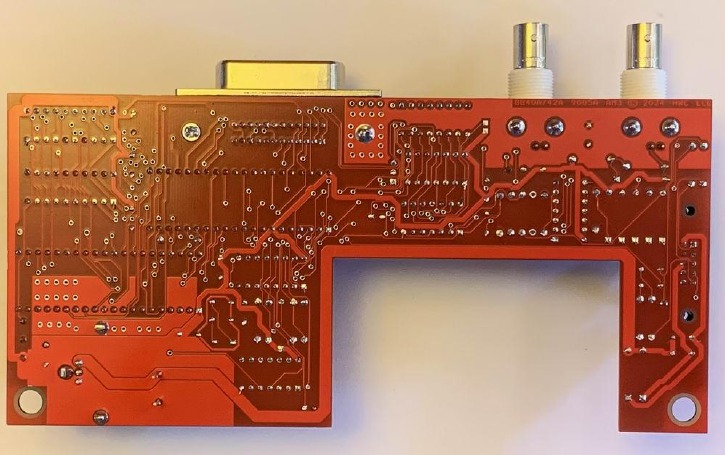

9. Installeer J902, die een vooraf geïnstalleerde polariteits sleutel heeft die is uitgelijnd met de IDC-lintkabelconnector. Plaats J902 in de bovenste componentenzijde van de printplaat met de sleutel tegen de rand van de printplaat. Raadpleeg de foto's en zorg ervoor dat dit correct is. Klem vast en soldeer op zijn plaats.
   1. J902 10-pins headerconnector
10. Installeer C910 en soldeer. Laat de draden ongeveer ¼" lang om testen mogelijk te maken. Knip ze na de eindtest af.
    1. C910 4700uF filtercondensator (gepolariseerd)
11. Installeer het 8 Mhz-kristal Y901 en soldeer.
    1. Y901 8Mhz-kristal
12. Controleer met een ohmmeter en continuïteitstester de knooppunten die zijn gekoppeld aan VAC, VDC, VCC naar GND om er zeker van te zijn dat er geen kortsluitingen zijn en dat de inkomende AC van J902 correct door de gelijkrichters naar C910 gaat. Controleer of er geen kortsluitingen zijn naar VCC & GND bij een van de IC's.
13. We hebben S901 opzettelijk nog niet geïnstalleerd, omdat het niet veilig is tegen het binnendringen van water. Dit is een goed moment om soldeerflux te verwijderen met behulp van zeep en water voor waterflux of fluxverwijderaar voor harsflux. (U kunt de geassembleerde kaart volledig testen voordat u S901 installeert, omdat alle open S901-schakelaars BUS-adres 1 is). We raden aan om de printplaat met lucht af te blazen en 30 minuten in een oven van 50 °C te drogen voordat u verdergaat.
14. Sluit een stroombegrensde voeding van 10VDC 100mA aan op C901 en meet 5VDC van de 7805-regelaar tussen TP902 & TP903. De voedingsstroom moet < 25mA zijn zonder geïnstalleerde IC's. Controleer op 5VDC bij alle voedingspennen van de IC-socket.
15. Als alles tot nu toe in orde is, installeer dan U905, U908, U909, U910. Verhoog de stroombegrenzing tot ~ 300mA en test de voeding opnieuw.
    1. U905/908/909/910 78LS368/LM339A/74LS14/74LS32
16. Installeer U912 & U913.
    LET OP: de locatie van deze apparaten verschilt van een OEM Fluke-printplaat.
    Controleer de voeding opnieuw en pas de stroombegrenzing indien nodig aan.
    1. U912 SN75LS160
    2. U913 SN75LS161
17. Als alles in orde is, installeer dan U901 & U911. De totale stroomafname moet minder dan 350mA zijn met alle componenten geïnstalleerd. Als er hier iets niet in orde is, stop dan onmiddellijk en stel de fout vast. Mogelijk hebt u een omgekeerde IC, een soldeerbrug of een gemiste soldeerpunt.
    1. U901 Z86E21 microprocessor
    2. U911 UDP7210C (NAT7210B)
18. Als alles in orde is, plaats dan de klinknagels H6 & H7 in MH1 & MH2 vanaf de achterkant. Plaats de plunjers slechts ½ in de klinknagels. Monteer de printplaat in de testpositie met de componenten naar de achterkant van de meter gericht. Druk de plunjers volledig in om de printplaat in de testpositie te vergrendelen. Sluit, terwijl de meter is losgekoppeld, de 884XA HPIB-lintkabel aan. Er zijn geen andere verbindingen nodig voor voorlopige tests. Steek de stekker in de meter en schakel hem in. Uw meter moet zonder fouten door de POST heen komen. Als u op de lokale toets drukt, wordt het huidige BUS-adres weergegeven. Als u POST-fouten krijgt met de kaart aangesloten, maar niet met de kaart losgekoppeld, hebt u waarschijnlijk een montagefout. Ga alle montagestappen opnieuw langs.
    1. XH6/7 klinknagel
    2. XH8/9 pin
19. Zodra u kunt verifiëren dat de HPIB-interface de POST doorstaat, kunt u de meter loskoppelen, de printplaat verwijderen en de S901-schakelaarmatrix installeren met de schakelaarhendels tegen de rand van de printplaat.
    1. S901 8-standen DIP-schakelaararray
20. Reinig het fluxresidu met IPA en monteer de HPIB-printplaat opnieuw in de normale positie ondersteboven in het achterpaneel. Mogelijk moet u een vulpaneel verwijderen. Gebruik de 2 #6 jackschroeven en splitringen om de printplaat vast te houden. Plaats de zwarte printplaatklinknagels terug om de printplaat aan de framebevestigingen te bevestigen.

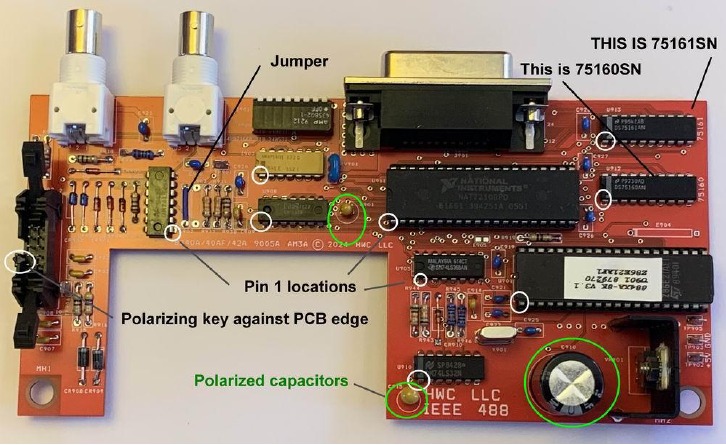

Raadpleeg de foto's als leidraad.
Feedback op deze instructies wordt altijd aangemoedigd!
