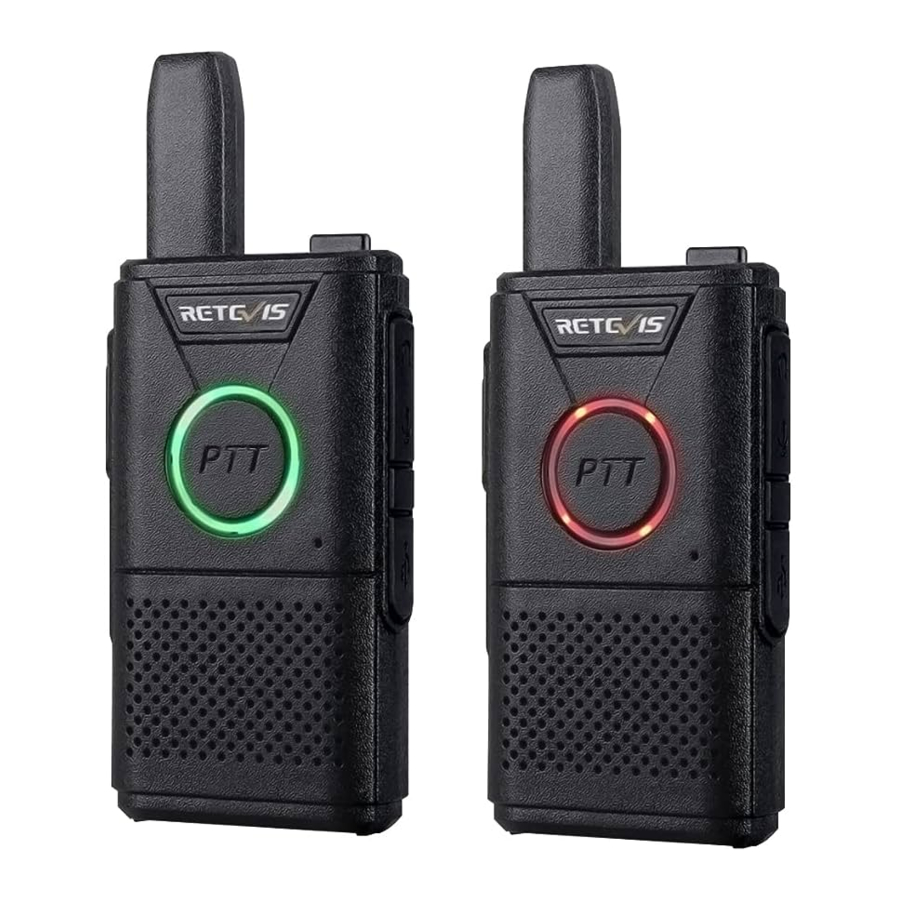

Retevis RT18 - Two Way Radio Handleiding
Functie Introductie
- Frequentie FRS
- Tot 16 Kanalen
- Chinees/Engels Taal
- 50 Groepen CTCSS, 105 Groepen standaard DCS
- Time-out timer (TOT)
- Batterijbesparingsfunctie
- Alarmfunctie
- USB snel opladen
- Programmeerbaar via PC
Basis informatie
Onderdelenlijst
Radio x2
Batterij x2
Riemclip x2
USB-kabel x1
Handriem x2
Gebruikershandleiding x1
Basisparameter
Afmeting: 130X52X14mm
Gewicht: 80g
Kanalen: 16
Werkspanning: 3.3-4.2V DC
Werktemperatuur: -20℃~+50℃

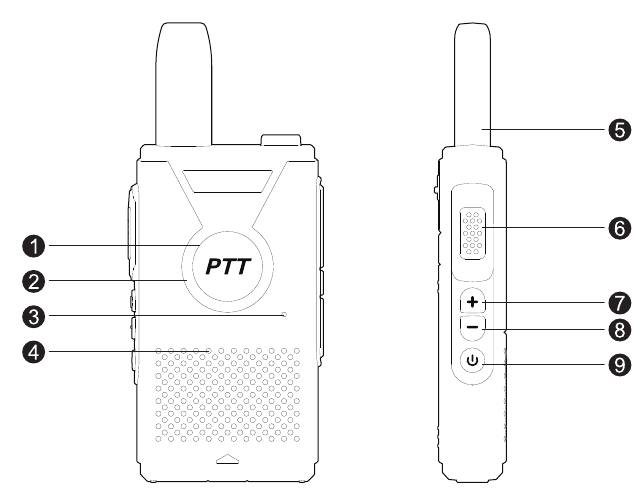

- PTT
- Licht
- Mic
- Speaker
- Antenne
- Zijkant toets PTT
- Kanaal +
- Kanaal -
- Aan/uit-schakelaar
- Volume Schakelaar
- Oortelefoon Interface
- Microfoon Interface
- USB Interface
- Batterij
Functie Bediening
Radio Informatie
1-Indicator
Groen licht knippert wanneer de radio ontvangt. Rood licht knippert wanneer de radio verzendt.
2-Kanaalschakelaar
Kies het gewenste kanaal voor communicatie van 1-16.
Wanneer de UP-knop wordt ingedrukt, verhoogt het kanaalnummer. Wanneer de DOWN-knop wordt ingedrukt, daalt het kanaal en wordt het hergebruikt.
3-Power Switch
Druk ongeveer 2 seconden op de aan/uit-knop (Power) om de radio in te schakelen. Houd de aan/uit-knop (Power) ongeveer 2 seconden ingedrukt om uit te schakelen.
4-PTT
De radio heeft twee PTT-schakelaars aan de zijkant en aan de voorkant. Druk op PPT en richt je naar de microfoon om met de anderen te communiceren. Rood licht knippert. Laat PTT los om te ontvangen en het groene licht knippert.
5-Monitor
Lang indrukken van de kanaal UP-toets kan de monitorfunctie inschakelen.
Druk er nogmaals op om de monitorfunctie uit te schakelen.
6-Squelch level
Het doel van de squelch is om de luidspreker te dempen wanneer er geen signalen aanwezig zijn. Lager squelch niveau, hoge achtergrondruis hoorbaar. Langer communicatiebereik, zwakker de anti-interferentie.
Het standaard squelch niveau is 5 en kan worden geprogrammeerd niveau 0-9 via PC.
Niveau 0 is om de squelch te openen. Hoe hoger het geselecteerde squelch niveau, hoe sterker de signalen moeten zijn bij ontvangst.
7-TOT
Deze functie kan voorkomen dat gebruikers het huidige kanaal lange tijd bezet houden en de TX-tijd beperken, en tegelijkertijd de radio beschermen tegen schade door lange tijd zenden. Als de radio langer dan de limiettijd blijft zenden (ingesteld door de programmeersoftware), stopt de radio met zenden en klinkt er een waarschuwingsgeluid. Om het waarschuwingsgeluid te stoppen, laat u de PTT los, de radio keert terug naar de ontvangststatus. Wanneer de TX te lang duurt, voert u vooraf een vroege waarschuwing uit via de bel (ingesteld door de programmsoftware).
8-Scan
Wanneer de radio kanaal 16 binnengaat, gaat deze automatisch in de scanfunctie.
9-CTCSS
Controleer de Hopping optie van het programma, CTCSS kan worden geprogrammeerd Non-standaard TONE, waardoor de spraakprivacy toeneemt.
10-Language
Kies de gewenste taal via de PC-programma software.
11-Power Saving Function
Selecteer om de energiebesparingsfunctie te activeren of uit te schakelen via de PC-programma software.
12-Battery Voltage Alert
Wanneer de batterijspanning lager is dan een bepaald niveau, klinkt de stem "please charge" (laad alstublieft op), en het verzenden wordt verboden.
13-Busy Channel Lockout
Als de radio is geprogrammeerd met BCLO, drukt u op PTT om TX te verbieden na ontvangst van het signaal.
14-High /Low Power Switch
De standaardinstelling van de radio is hoog vermogen. U kunt hoog /laag vermogen schakelen via PC-programma software.
15-Wide/Narrow Band Selection(25.0KHz/12.5KHz)
De standaardinstelling van de radio is brede band. U kunt brede /smalle band selecteren via PC-programma software.
16-VOX
Schakel VOX in of uit via PC-programma software. Wanneer uw radio de VOX-functie inschakelt, spreekt u in de microfoon, dan wordt de stem verzonden; Stop met praten, dan bevindt de radio zich in de ontvangststatus. Wanneer u de oortelefoon gebruikt, moet u het VOX-niveau aanpassen aan een geschikt niveau. Als de microfoon te gevoelig is, activeert het geluid het verzenden; Als de microfoon niet gevoelig genoeg is, activeert uw stem het verzenden niet. Om succesvol te communiceren, past u het juiste niveau aan.
17-Scrambler
Schakel de scrambler in of uit via PC-programma software. De scrambler-functie is een van de coderingsmethoden. Het voltooit het doel van het veranderen van het transmissiespectrum en het ontvangen van het signaal om te herstellen via het spectrum, om zo een coderings effect te bereiken.
18-CTCSS/DCS
U kunt de CTCSS/DCS instellen via PC-programma software. Wanneer de kanalen zijn ingesteld op de CTCSS/DCS, kan de squelch worden ingeschakeld wanneer een signaal met dezelfde CTCSS/DCS wordt ontvangen. Als hetzelfde kanaal een andere CTCSS/DCS gebruikt, kan de squelch niet worden ingeschakeld en is het licht groen.
19-Charging Indicator
De oplader wordt opgeladen via de Android datalijn. Tijdens het opladen is het indicatielampje rood.
20-Channel Locking Function
Houd de kanaal DOWN-toets lang ingedrukt om de "beep" (piep) twee keer te horen, waarna het kanaal is vergrendeld in het momenteel ingestelde kanaal. Houd de kanaal "DOWN" (OMLAAG) toets lang ingedrukt om het kanaal te ontgrendelen nadat u het geluid van "di" hebt gehoord, en de kanaalschakelaar kan normaal werken.
Probleemoplossing
| Symptoom | Probeer dit |
| Geen stroom |
|
| Batterij gaat kort mee na opladen |
|
| Kan niet praten met andere leden van uw groep. |
|
| Andere gesprekken horen op een kanaal (geen groepsleden') |
|
TECHNISCHE SPECIFICATIE
| Algemene specificaties | |
| Frequentie | FRS |
| Kanalen Capaciteit | 16 |
| Kanalen Spacing | 12.5KHz |
| Werkspanning | 3.7V DC |
| Werktemperatuur | -20 --+50 |
| Antenne impedantie | 50Ω |
| Zenderspecificaties | |
| RF Vermogen | ≤2W |
| Maximale afwijking(W/N) | ≤5KHz/≤2.5KHz |
| Frequentie stabiliteit | ±5ppm |
| Aangrenzend kanaal vermogen | ≤-65dB/≤-60dB |
| SNR(W/N) | ≥-45dB/≥-40dB |
| Audio Vervorming | ≤5% |
| Transmissie stroom | ≤1.45A |
| Ontvanger | |
| Gevoeligheid | -122dBm(12Db SINAD) |
| Audio vermogen | 0.33-0.37W@3.7V |
| Audio vervorming | ≤5% |
| Intermodulatie | 55dB |
| Aangrenzend kanaal selectiviteit(W/N) | 50dB@12.5KHz 55dB@20/25KHz |
| Modulatie Acceptatie | 3.5KHz@12.5KHz 7KHz@25KHz |
| Ontvanger stroom | ≤70mA |
Opmerking: De bovenstaande specificaties/technische instructies zijn alleen ter referentie vanwege de voortdurende verbetering van de technologie. Raadpleeg het fysieke object.
