Retevis RA19 - Bluetooth Walkie Talkie Handleiding

Antenne

Gebruik geen draagbare walkie-talkies met beschadigde antennes. Als de beschadigde antenne in contact komt met uw huid, veroorzaakt dit lichte brandwonden.

Batterij

Als een geleidend materiaal op uw lichaam in contact komt met de blootliggende batterijpolen, veroorzaakt dit schade aan uw eigendommen en persoonlijk letsel, zoals brandwonden. Deze geleidende materialen omvatten sieraden, sleutels of kralenkettingen, die een circuit met de batterij kunnen vormen (kortsluiting veroorzaken) en snel opwarmen en brandwonden veroorzaken. Wees voorzichtig bij het hanteren van opgeladen batterijen, vooral wanneer u ze in uw zakken, handtassen of andere containers met metalen voorwerpen stopt.

Apparaat uitpakken en controleren

Haal de walkie-talkie voorzichtig uit de doos. We raden u aan om te controleren of de verpakking de items bevat die in de onderstaande tabel staan vermeld, voordat u verpakkingsmaterialen weggooit. Als er items verloren of beschadigd zijn tijdens de levering, neem dan onmiddellijk contact op met de dealer.

Inhoud van de verpakking

Functies en specificaties

1. 155 Subcodes
2. Eenvoudig te koppelen
3. Bluetooth headset intercom
4. Trillingsherinnering
5. Ruimtebewaking
6. LED zaklamp
7. 10 soorten optionele oproeptoonaanwijzingen
8. Gesegmenteerd LED-display
9. USB opladen
10. Kanaalbewaking
11. Dubbele kanaalbewaking
12. Toetsvergrendeling

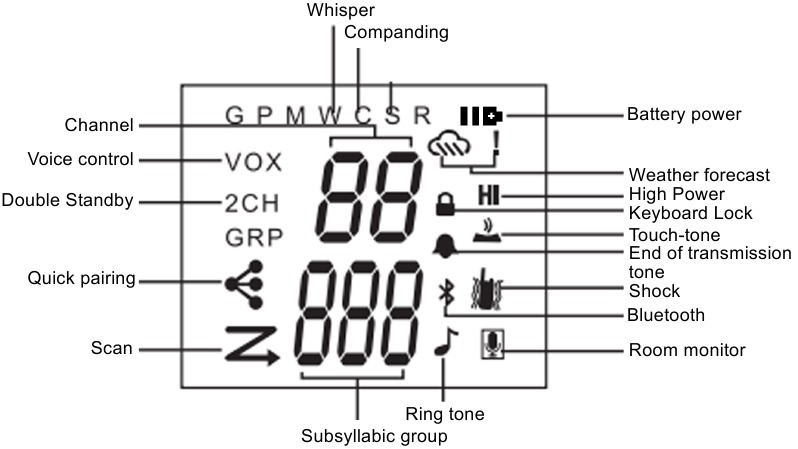

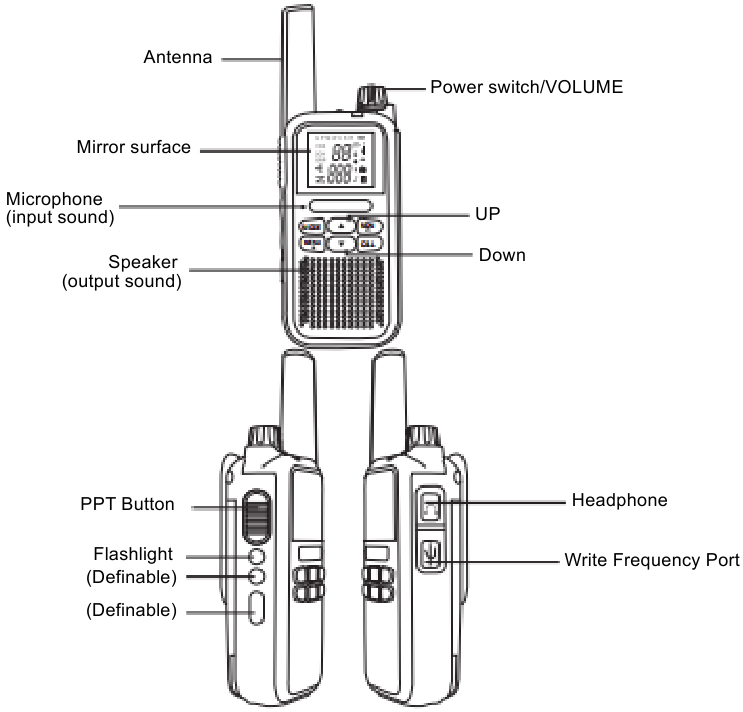

Kennismaken met de walkie-talkie

De batterij plaatsen

Elke walkie-talkie kan de willekeurige lithiumbatterij gebruiken, of een oplaadbare nikkel-metaalhydridebatterij of drie A-alkalinebatterijen, en er klinkt een pieptoon wanneer de batterij bijna leeg is, en het batterijpictogram en het rode indicatielampje knipperen.

1. Wanneer de achterkant van de walkie-talkie naar u toe is gericht, duwt u de batterijvergrendelingsknop naar achteren en tilt u deze omhoog om de batterij te verwijderen.
2. Plaats bij het plaatsen van de batterij de lithiumbatterij in de batterijsleuf, druk de batterij naar beneden en plaats deze op zijn plaats wanneer u een "klik" hoort.
3. Gebruik de batterijklep bij gebruik van een Ni-MH oplaadbare batterij of drie A alkalinebatterijen. Walkie-talkie batterijmeter

Het aantal stroombalken (0-3) op het weergegeven radiobatterijpictogram geeft de resterende batterijduur aan. Wanneer de walkie-talkie batterijmeter een raster aan de rechterkant weergeeft, heeft de walkie-talkie nog ongeveer 30% vermogen over. Wanneer het batterijpictogram knippert en aangeeft dat de batterij bijna leeg is, moet deze tijdig worden opgeladen.

Onderhoud batterijcapaciteit

Laad de batterij elke 3 maanden op wanneer deze niet in gebruik is en verwijder de batterij uit de walkie-talkie tijdens het opbergen.

Bewaar de batterij op een plaats met een temperatuur tussen -20 °C en 35 °C en een lage luchtvochtigheid. Vermijd vocht en corrosieve materialen. Met de micro-USB-oplader USB-splitterlader kunt u de lithiumbatterij opladen.

1. Schakel de stroom van de walkie-talkie uit voordat u begint met opladen.
2. Steek de micro-USB-kabel in de USB-splitterlader, steek de lithiumbatterij of de walkie-talkie met de batterij in de bijbehorende sleuf van de oplader, het rode lampje gaat branden om te beginnen met opladen, wanneer het groene lampje gaat branden, betekent dit dat de batterij vol is, haal hem eruit Verlaag de batterij. U kunt de micro-USB-kabel ook rechtstreeks in de USB-oplaadpoort op de walkie-talkie steken. Sluit het andere uiteinde van de micro-USB-oplader aan op de bijbehorende oplaadadapter.

De walkie-talkie in- en uitschakelen

Om de radio in te schakelen, draait u de knop met de klok mee. Om de radio uit te schakelen, draait u de knop tegen de klok in.

Het volume instellen

Om het volume te verhogen, draait u de knop met de klok mee. Om het volume te verlagen, draait u de knop tegen de klok in. Houd de walkie-talkie niet dicht bij uw oren. Als de volume-instelling niet geschikt is, kan dit uw gehoor beschadigen.

Verzenden en ontvangen

Alle walkie-talkies in uw groep moeten op hetzelfde kanaal en dezelfde subcode zijn ingesteld om te communiceren.

1. Houd de walkie-talkie 2-3 cm van uw mond.
2. Houd de PTT-knop ingedrukt, spreek in de microfoon en de machine-indicator licht rood op.
3. Laat de PTT-knop los om de oproep te beantwoorden en het groene lampje van de walkietalkie gaat branden.

Kanaal selecteren

Kanaal verwijst naar de frequentie die de walkie-talkie gebruikt voor transmissie.

1. Druk op de knop totdat het pictogram wordt weergegeven, het kanaalnummer begint te knipperen.
2. Druk op of om het kanaal te wijzigen. Lang indrukken van deze knoppen scrolt snel door de kanalen.
3. Druk op de PTT-knop om het menu op te slaan en te verlaten, of druk op het menu om door te gaan met instellen.

Subcode selecteren

De subcode kan interferentie minimaliseren door transmissie van onbekende bronnen te voorkomen. Uw walkie-talkie heeft 155 subcodes. Om de code van het kanaal in te stellen, doet u het volgende

1. Druk op de knop totdat het pictogram wordt weergegeven, het subcodenummer begint te knipperen.
2. Druk op of om de code te selecteren. U kunt deze knop ingedrukt houden om het scrollen door de code te versnellen.
3. Druk op de PTT-knop om het menu op te slaan en te verlaten, of druk op de om door te gaan met instellen.

Het squelch-niveau instellen

1. 1. Druk op de knop totdat het pictogram wordt weergegeven, het squelch-niveau nummer begint te knipperen.
2. Druk op of om het niveau te selecteren.

Druk op de PTT-knop om het menu op te slaan en te verlaten, of druk op de om door te gaan met instellen.

Oproeptoonaanwijzing voor verzending instellen

Uw walkie-talkie kan verschillende oproeptoonaanwijzingen verzenden naar andere walkie-talkies in uw groep. Uw walkie-talkie heeft 10 oproeptoonaanwijzingen waaruit u kunt kiezen. Om de oproeptoonaanwijzing in te stellen, doet u het volgende:

1. Druk op de knop totdat het en pictogram wordt weergegeven, de oproeptoonaanwijzing code begint te knipperen.
2. Druk op of om de oproeptoonaanwijzing te wijzigen en ernaar te luisteren
3. Druk op de PTT-knop om het menu op te slaan en te verlaten, of druk op de om door te gaan met instellen.

Om uw oproeptoonaanwijzing naar andere walkie-talkies te verzenden, stelt u hetzelfde kanaal en dezelfde subcode in op uw walkie-talkie en drukt u vervolgens op de oproeptoonaanwijzing.

Spraakbesturingsniveau selecteren

1. Druk op de knop totdat het VOX pictogram wordt weergegeven. De gevoeligheid niveau code (OFF, 01-09) begint te knipperen.
2. Druk op of om het gevoeligheidsniveau te wijzigen.
3. Druk op de PTT-knop om het menu op te slaan en te verlaten, of druk op de om door te gaan met instellen.

Instellingen voor dubbele kanaalbewaking

Hiermee kunt u afwisselend het huidige kanaal en een ander kanaal scannen.

1. Druk op de totdat het 2CH pictogram wordt weergegeven en de huidige instelling knippert.
2. Druk op of om het kanaal voor dubbele bewaking te wijzigen.
3. Druk op de PTT-knop om het menu op te slaan en te verlaten, of druk op de om door te gaan met instellen.

Na het instellen van het dubbele stand-by kanaal, geeft het scherm afwisselend het hoofdkanaal en het dubbele kanaalbewakingskanaal weer in de stand-bymodus.

Instellingen voor de toetsgeluidschakelaar

1. Druk op de totdat het pictogram wordt weergegeven. De huidige instelling knippert.
2. Druk op of om het geluid aan of uit te zetten
3. Druk op de PTT-knop om het menu op te slaan en te verlaten, of druk op de om door te gaan met instellen.

Functie zijknop

1. functie beschrijving
   1. Druk kort op deze knop om de LED-zaklamp aan/uit te schakelen.
   2. Houd de knop lang ingedrukt om de trilfunctie aan/uit te schakelen. Wanneer de trilfunctie is ingeschakeld, wordt het pictogram weergegeven en wordt de trilling gedurende 3 seconden geactiveerd wanneer de oproep wordt beantwoord. Als er binnen 30 seconden na het vorige gesprek geen actie wordt ondernomen, wordt deze opnieuw geactiveerd bij een volgend gesprek.
2. functie beschrijving
   1. Druk kort op de knop om de eenvoudige koppelingsstatus te activeren, het pictogram wordt weergegeven. Zie de eenvoudige koppelingsfunctie voor meer details.
   2. Houd de knop lang ingedrukt om de Bluetooth-koppelingsstatus te activeren, het pictogram wordt weergegeven. Zie de beschrijving van de Bluetooth-koppelingsfunctie voor meer details.
3. functies beschrijving
   1. Druk kort op de knop, de machine gaat naar de noodalarmstatus, druk op PTT om de alarmstatus te verlaten. Als het een alarm op afstand is, brandt het rode indicatielampje wanneer het alarm afgaat en wordt het alarmgeluid naar de ontvangende groep verzonden
      ( Opmerking: De ontvangende groep moet zich op hetzelfde kanaal bevinden als jij en dezelfde kanaalinstellingen hebben). Als het een lokaal alarm is, kan alleen de unit het alarm laten klinken.
   2. Houd de knop lang ingedrukt, de geluidsschakelaar voor de transmissie-einde wordt geschakeld en het pictogram wordt weergegeven wanneer de functie is ingeschakeld, en de walkietalkie kan worden ingesteld om een uniek promptgeluid te verzenden nadat de transmissie is voltooid. Dit is alsof je "Roger" (Roger) of "Over" (Afgelopen) zegt om anderen te laten weten dat je het gesprek hebt beëindigd.

Beschrijving van de functie voor eenvoudig koppelen

Met de functie voor eenvoudig koppelen kunnen een groep walkietalkie-gebruikers snel en gelijktijdig al hun walkietalkies programmeren met dezelfde kanaal- en subcode-instellingen.
Elke walkietalkie in de groep kan worden aangewezen als een "leader walkietalkie" (leider-walkietalkie), en de kanaal- en subcode-instellingen worden verzonden naar alle andere walkietalkies (member walkietalkies) (lid-walkietalkies) in de groep om te kopiëren.
Kies een willekeurige walkietalkie als de "leader walkietalkie" (leider-walkietalkie). Programmeer op deze walkietalkie het kanaal en de subcode om de combinatie van kanaal en subcode naar alle andere "member walkietalkies" (lid-walkietalkies) te kopiëren;

2. Druk op de koppelingsknop op de member walkietalkie (lid-walkietalkie), je ziet het pictogram op het display knipperen. Dit bevestigt dat de radio in de eenvoudige koppelingsmodus staat en wacht op de kanaal- en subcode-instellingen van de leader radio (leider-radio).
3. Groepen met veel walkietalkies moeten alle gebruikers deze stap tegelijkertijd laten uitvoeren, zodat alle walkietalkies tegelijkertijd kunnen worden geprogrammeerd en alle member walkietalkies (lid-walkietalkies) in deze modus blijven gedurende 2 minuten.
4. Druk op de leader walkietalkie (leider-walkietalkie) één keer op de koppelingsknop, het pictogram knippert op het display en druk vervolgens nogmaals op de knop. Het rode indicatielampje brandt, de leader walkietalkie (leider-walkietalkie) begint met het verzenden van instellingen naar de member walkietalkie (lid-walkietalkie), het rode lampje is uit en de verzending is voltooid.

Beschrijving van de Bluetooth-koppelingsfunctie

(deze functie kan alleen worden gebruikt op apparaten met een Bluetooth-functie).

De machine gaat naar de modusweergave, het blauwe lampje knippert en de machine gaat naar de koppelingsstatus.

1. Zet de Bluetooth-headsetschakelaar op AAN, de Bluetooth-headset vraagt om in te schakelen, het blauwe en rode lampje knipperen afwisselend en de Bluetooth-headset gaat naar de koppelingsstatus.
2. Nadat het koppelen is gelukt, stopt het blauwe lampje van de machine met knipperen en stopt het indicatielampje van de Bluetooth-headset met knipperen.
3. Je kunt de radiotransmissie starten door kort op de knop op de Bluetooth-headset te drukken en vervolgens nogmaals op de knop op de Bluetooth-headset te drukken om de transmissie te stoppen en in de ontvangstmodus te zijn.

( Opmerking: Nadat het koppelen is gelukt, moet je ongeveer 20 seconden wachten om de transmissie voor de eerste keer te starten, en het is niet nodig om te wachten in de volgende.)

Functie toetsenbordtoetsen

1. Druk kort op de knop om de "RoomMonitor" (RuimteMonitor)-functie aan/uit te schakelen, wanneer "Room-Monitor" (Ruimte-Monitor) is ingeschakeld, wordt het pictogram weergegeven
2. Druk langer op de kanaalmodus en het NOAA-model om te schakelen (alleen voor de Amerikaanse versie).
3. Druk kort op de knop om het menu te openen. Druk echter op het toetsenbord om te vergrendelen/ontgrendelen, wanneer het toetsenbord is vergrendeld, verschijnt het pictogram.
4. Druk op de of knop om de parameterinstelling te wijzigen.
5. Houd de knop langer ingedrukt om "Monitor" (Monitoren) in te schakelen.
6. Druk kort op de knop om "Scan" (Scannen) te openen en alle kanalen te zoeken. Zodra je "Scan" (Scannen) inschakelt, wordt het pictogram weergegeven. Of druk op een willekeurige knop (behalve de omhoog/omlaag-knop) om het scannen te verlaten.
7. Druk kort op de knop om de oproeptoon te verzenden, maar houd de knop langer ingedrukt om snel het selectiemenu voor de oproeptoon te openen.

NOAA-modus

Houd de knop lang ingedrukt om de NOAA-modus te openen, en het pictogram wordt weergegeven.

1. Druk in de NOAA-modus op de knop om de NOAA-kanaalselectie te openen, druk op of om het kanaal te wijzigen.
2. Druk op de knop om de noodstatus schakelinstelling van NOAA te openen. Wanneer de functie is ingeschakeld, wordt het pictogram weergegeven. Nadat de wijzigingsfunctie is ingeschakeld, schakelt de machine geforceerd over naar de NOAA-modus en geeft een alarmgeluid af wanneer het 1050HZ audiosignaal wordt ontvangen. Druk op andere knoppen om het alarm te annuleren en de informatie normaal van NOAA te ontvangen.

Opmerking :Je kunt companding, whisper en meer functies vinden in de software

Frequentietabel

NOAA
