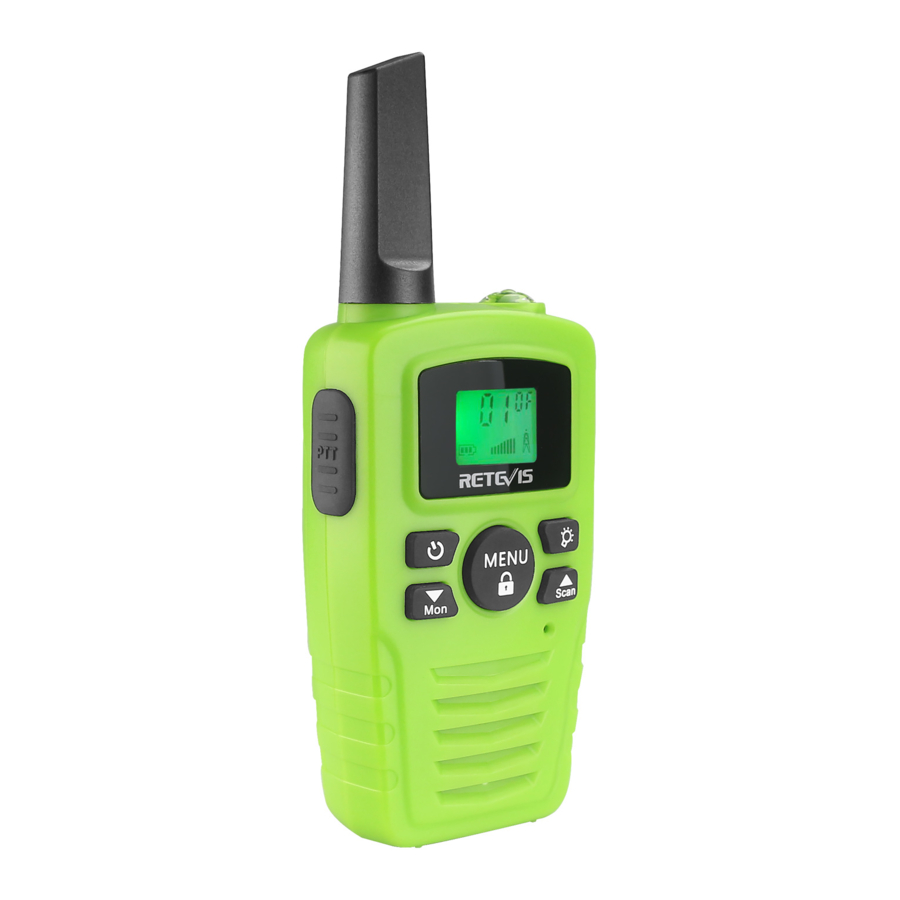

Retevis RA635 - Handleiding voor portofoon

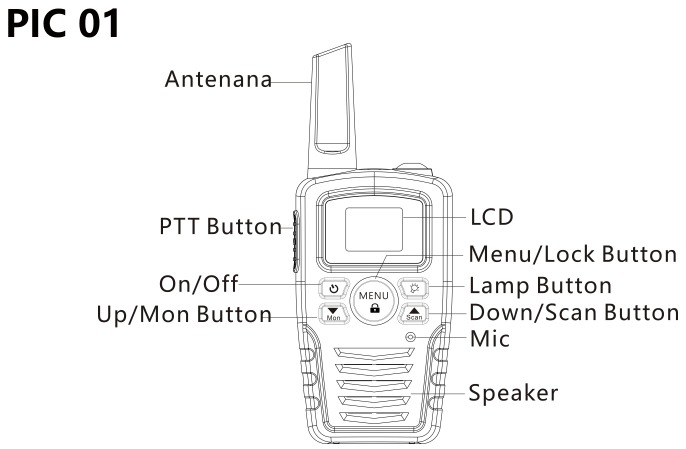

Overzicht

Voordat u het apparaat gebruikt

Verwijder de riemclip

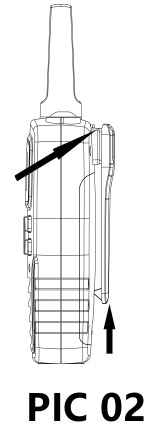

Voordat u batterijen in het apparaat plaatst, trekt u eerst de riemclipvergrendeling van het apparaat weg (zie PIC02)

De batterijen plaatsen

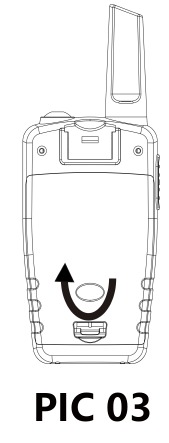

1. Schuif het deksel van het batterijcompartiment omlaag (zie afbeelding 03).

2. Plaats 4*AAA-batterijen (niet inbegrepen)
3. Plaats de batterijen volgens de polariteit die op het batterijcompartiment staat aangegeven.

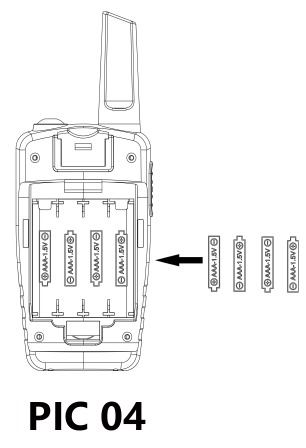

4. Nadat u de batterijen in de juiste posities hebt geplaatst, plaatst u het batterijklepje terug (zie PIC04)


Het apparaat gebruiken

1. Het apparaat in-/uitschakelen:
   Schakel het apparaat in: houd de aan/uit-knop 3 seconden ingedrukt, dan hoort u een pieptoon.
   Schakel het apparaat uit: houd de aan/uit-knop 3 seconden ingedrukt, dan hoort u een pieptoon.

2. Het volume aanpassen:
   Om het volume te verhogen, drukt u op de knop Omhoog en druk op de knop Omlaag om het volume te verlagen.
   Opmerking: Het volumeniveau wordt op het scherm weergegeven.

3. Indicatie batterij bijna leeg.
   Het batterijspanningsniveau wordt aangegeven door het aantal vierkantjes in het batterijpictogram op het LCD-scherm.

   	Batterij vol
   	Batterij 2/3 opgeladen
   	Batterij 1/3 opgeladen
   	Batterij leeg

   Wanneer de batterijspanning laag is, knippert het batterijpictogram en is er een pieptoon te horen om aan te geven dat de batterijen moeten worden vervangen of opgeladen.

4. Communicatie ontvangen / verzenden:
   De apparaten bevinden zich in de modus 'Ontvangst' wanneer ze zijn ingeschakeld en er niet wordt verzonden. Wanneer een signaal wordt ontvangen op het huidige kanaal, wordt de ontvangst op het LCD-scherm weergegeven. Wanneer u op de PTT-knop (push to talk) (spraakknop) drukt, schakelen de apparaten over naar de "Verzendmodus" (zendmodus). Houd het apparaat in een verticale positie met de microfoon (microfoon) 5-10 cm van uw mond verwijderd. Terwijl u de PTT-knop ingedrukt houdt, spreekt u met een normale stem in de microfoon. Laat de PTT-knop los wanneer u klaar bent met verzenden. Om ervoor te zorgen dat anderen uw verzending ontvangen, moeten ze zich op hetzelfde kanaal bevinden als u.
   Opmerking:

   1. Het maximale spreekbereik is 2 km, dit is afhankelijk van uw omgeving en milieu. Het wordt beïnvloed door obstakels zoals heuvels of gebouwen.

   2. Probeer geen twee apparaten te gebruiken die minder dan 1,5 mm (5 voet) van elkaar verwijderd zijn, anders kunt u storing ondervinden.

5. Kanalen wijzigen:
   Druk één keer op de MENU-knop, het kanaalnummer knippert op het display.
   Druk op de knop omhoog / omlaag om het kanaal te wijzigen, druk op de PTT-knop om te bevestigen en terug te keren naar de stand-by modus (stand-by modus).
   Opmerking: Als er binnen 15 seconden tijdens de instelling geen knop wordt ingedrukt, keert het apparaat terug naar de stand-by modus (stand-by modus).

6. CTCSS+DCS
   Druk tweemaal op de MENU-knop, de huidige CTCSS(DCS)-code knippert op het display, druk op de knop omhoog / omlaag om de 99 beschikbare codes te wijzigen. Druk op de PTT-knop om te bevestigen en terug te keren naar de stand-by modus (stand-by modus). De licentievrije radio's werken op de PMR446 MHZ-frequentieband, het apparaat heeft 16 beschikbare radiokanalen. Als er veel apparaatgebruikers bij u in de buurt zijn, is de kans groot dat sommige gebruikers op hetzelfde radiokanaal werken. Om te voorkomen dat u signalen van andere gebruikers ontvangt, zijn er subkanalen geïntegreerd. Bij gebruik van CTCSS(DCS) wordt een lage frequentietoon (tussen 67-250 HZ) samen met het spraaksignaal verzonden. Er zijn 99 beschikbare tonen om uit te kiezen, u bent vrij om een van de 99 beschikbare subkanalen te kiezen. Door filtering zijn deze subkanalen over het algemeen niet hoorbaar, zodat ze de communicatie niet verstoren.

7. VOX (Handsfree functie)
   Druk driemaal op de MENU-knop, de huidige VOX-instelling knippert op het display en het VOX-pictogram wordt weergegeven.
   Druk op omhoog om de VOX-gevoeligheid in te stellen tussen niveau 1 en 3 (niveau 3 is het hooggevoelige niveau).
   Druk op omlaag totdat "OF" op het display verschijnt om VOX uit te schakelen (VOX OFF). Druk op de PTT-knop om te bevestigen en terug te keren naar de stand-by modus (stand-by modus). In de VOX-modus zendt de radio een signaal uit wanneer deze wordt geactiveerd door uw stem of ander geluid om u heen. VOX-werking wordt niet aanbevolen als u van plan bent uw apparaat in een lawaaierige of winderige omgeving te gebruiken. Opmerking: De VOX-modus wordt overschreven wanneer u op de PTT-knop drukt

8. Scannen naar een actief radiokanaal
   Houd de knop OMHOOG 2 seconden ingedrukt: de indicator "SCAN" (SCAN) verschijnt op het display en het kanaal wordt continu gescand van 1 tot 16. Zodra er een actief kanaal is gevonden, stopt het scannen en kunt u naar de uitzending luisteren. Wanneer de verzending op het gevonden kanaal stopt, wordt het scannen automatisch hervat. Opmerking: Als u op de PTT-knop drukt terwijl u naar een gevonden kanaal luistert, keert het apparaat terug naar de stand-by modus (stand-by modus) op het gevonden kanaal.

9. Monitor
   Houd de knop OMLAAG ongeveer 3 seconden ingedrukt om de monitor te activeren.
   Laat de knop OMLAAG los om terug te keren naar de stand-by modus (stand-by modus).

10. De oproeptoon instellen
    Het apparaat heeft 10 oproeptonen Druk 4 keer op de MENU-knop, "CA" wordt weergegeven en op de huidige oproeptoon.
    Druk op de knop OMHOOG / Omlaag om een andere oproeptoon te wijzigen. Druk op de PTT-knop om te bevestigen en terug te keren naar de stand-by modus (stand-by modus). 11, Een oproeptoon verzenden. Druk één keer snel op de CALL-knop (oproepknop), de oproeptoon wordt verzonden op het instelkanaal.

12. Roger Piep Aan/Uit
    Nadat de PTT-knop is losgelaten, stuurt het apparaat een roger-piep uit om te bevestigen dat het is gestopt met praten. Druk 5 keer op de MENU-knop, "Ro" wordt weergegeven.
    Druk op de knop OMHOOG /Omlaag om de roger-piep in/uit te schakelen. Druk op de PTT-knop om uw selectie te bevestigen en terug te keren naar de stand-by modus (stand-by modus).

13. Verlicht display
    Druk op een willekeurige knop, behalve de MENU-knop, om de achtergrondverlichting van het LCD-scherm te activeren, de achtergrondverlichting brandt ongeveer 5 seconden.

14. Headset aansluiting
    Het apparaat kan worden gebruikt met een headset (als er een headset bij het apparaat is verpakt). De connector bevindt zich aan de bovenkant van het apparaat. Steek de oortelefoonstekker in de connector (2,5 mm-aansluiting). Er is een kleine "PTT"-knop (spraakknop) op de oortelefoon die dezelfde functie heeft als de PTT-knop op het apparaat. Wanneer u de PTT-knop van de oortelefoon gebruikt, moet u ook de microfoon van de oortelefoon gebruiken om te praten. Opmerking: Sluit geen andere headset aan, dit kan uw apparaat beschadigen.
15. Batterijbesparingsfunctie:
    Wanneer het apparaat 6 seconden niet is gebruikt, wordt de economische modus automatisch geactiveerd. Dit heeft geen invloed op de ontvangst van de transmissie en de stand-by modus (stand-by modus) wordt automatisch opnieuw geactiveerd zodra er een signaal wordt gedetecteerd.

16. Ingebouwde zaklamp
    Uw apparaat heeft een ingebouwde zaklamp die kan worden gebruikt voor het verzenden van lichtsignalen of voor onze verlichtingsbehoeften.

17. Het apparaat vergrendelen en ontgrendelen
    Houd de MENU-knop 3 seconden ingedrukt om het apparaat te vergrendelen. Het pictogram voor knopvergrendeling wordt weergegeven op het LCD-scherm. Houd de MENU-knop 3 seconden ingedrukt om het apparaat te ontgrendelen.

18. Technische specificaties

    Frequentie	PMR446
    Kanalen	16 kanalen
    Subcode	CTCSS 38+DCS61
    Zendvermogen	=<500mW ERP
    Bereik	Tot 2 km (open veld)
    Batterijtype	4xAAA Alkaline/oplaadbare batterijen (niet inbegrepen)
    Modulatietype	FM – F3E
    Kanaalafstand	12.5kHz (smalband)

VS (Frequentietabel)
