Retevis RT602 Handleiding

Inhoud

1 INLEIDING
2 SPECIFIEKE AANBEVELINGEN
3 ITEMBESCHRIJVING
4 De batterijen plaatsen
5 DE WALKIE-TALKIE GEBRUIKEN
6 Specificaties
7 VEILIGHEIDSMAATREGELEN
8 Download handleiding
9 In andere talen

INLEIDING

Deze set bevat 2 walkietalkie-eenheden: dit zijn communicatieapparaten die werken op mobiele radiofrequenties. Ze worden geleverd met 80 kanalen en een LCD-scherm met achtergrondverlichting, waarmee u gratis over meerdere kilometers kunt communiceren.

OPMERKING: Lees deze gebruikersinstructies zorgvuldig door voordat u de apparatuur gebruikt en bewaar ze voor toekomstig gebruik!

SPECIFIEKE AANBEVELINGEN

Raadpleeg een arts voordat u het apparaat gebruikt als u een persoonlijke medische aandoening heeft.
Om het risico op brandwonden te voorkomen, mag u het apparaat niet gebruiken als de antenne op enigerlei wijze beschadigd is.
Gebruik het apparaat niet in een potentieel explosieve omgeving (bijv. in de buurt van benzinepompen, op het benedendek van een boot of in de buurt van een brandstofopslaginstallatie of chemische producten). Schakel het apparaat uit in een vliegtuig of in een ziekenhuis.
Gebruik het apparaat nooit in de buurt van een radio om storing te voorkomen.
Verwijder de batterijen als het apparaat langere tijd niet wordt gebruikt. Meng nooit gebruikte en nieuwe batterijen.
Houd de zender en antenne op minstens 5 cm van uw gezicht. Richt de antenne omhoog en spreek normaal.
Reinig het apparaat met een vochtige doek. Gebruik geen reinigingsmiddelen en oplosmiddelen.
Wijzig het apparaat op geen enkele manier. Als het apparaat beschadigd is, laat het dan controleren door een gekwalificeerde professional.
Het apparaat kan niet worden gebruikt om contact op te nemen met de hulpdiensten.

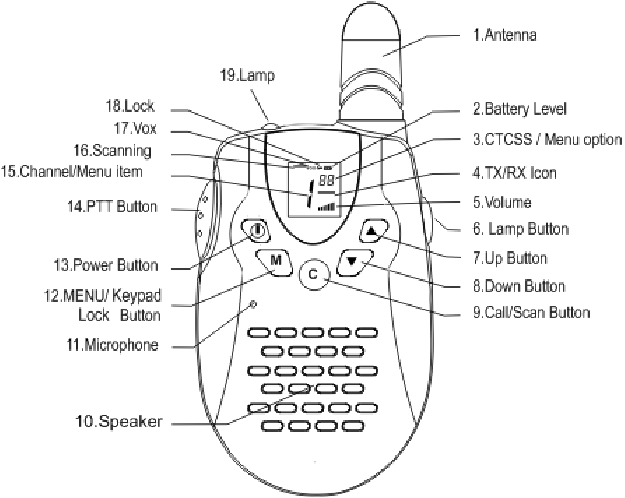

ITEMBESCHRIJVING

(Afb. 01,02)

AFB. 01

Antenne
Indicator batterijniveau
CTCSS / Menu-optie -waarde
RX-pictogram -Wordt weergegeven tijdens ontvangst
TX-pictogram -Wordt weergegeven tijdens verzenden
Indicator volumeniveau
Lampknop
Omhoog verstelknop (▲)
Omlaag verstelknop (▼)
Bel-/SCAN-knop (C)
Luidspreker
Microfoon
Ga naar de menu-instellingen (Menu)
Aan/uit-knop ( )
Push-to-talk-knop (PTT)
Kanaal-/menu-itemaanduiding
Scanindicatie: wordt weergegeven tijdens de scanmodus
VOX-indicatie
Toetsenblokvergrendelingsindicator
Lamp
Riembevestigingsclip
Riembevestiging
Batterijen (niet meegeleverd)
Batterijcompartiment

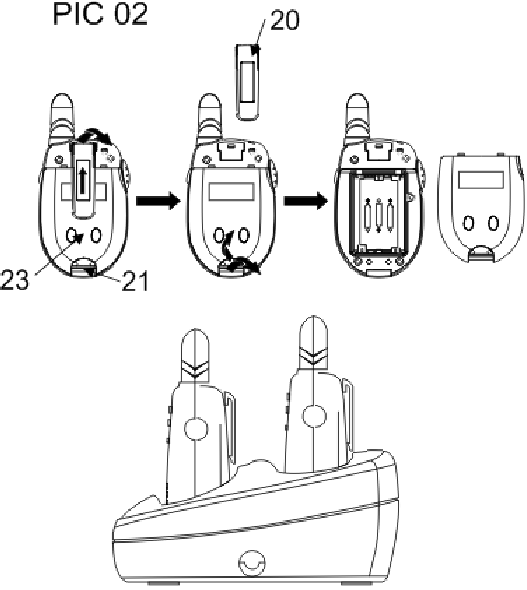

De batterijen plaatsen

Om batterijen in de apparaten te plaatsen, verwijdert u eerst de riembevestiging: til de bevestigingsclip (20) op en druk de riembevestiging (21) omhoog.

Open het batterijcompartiment (23) en plaats 3 AAA-batterijen (22) (niet meegeleverd), zorg ervoor dat de polen correct zijn uitgelijnd. Sluit vervolgens het deksel.

DE WALKIE-TALKIE GEBRUIKEN

De div ice in-/uitschakelen:
Om de apparaten in of uit te schakelen, drukt u 3 seconden op de aan/uit-knop (13). Er klinkt een BEEP-geluid ter bevestiging.
Het volume aanpassen:
Om het volume te verhogen, drukt u op de knop Omhoog (7) en druk op de knop (8) om het volume te verlagen.
Opmerking: Het volumeniveau (5) wordt op het scherm weergegeven.
Batterijladingniveau/indicatie batterij bijna leeg
Het batterijladingniveau wordt aangegeven door het aantal vierkantjes in het batterijpictogram op het lcd-scherm.
- Batterij vol
- Batterij 2/3 opgeladen
- Batterij 1/3 opgeladen
- Batterij leeg
  Wanneer het batterijladingniveau laag is, knippert het batterijpictogram en is er een pieptoon te horen om aan te geven dat de batterijen moeten worden vervangen of opgeladen.
Communicatie ontvangen/verzenden:
De apparaten bevinden zich in de modus 'Ontvangst' wanneer ze oplichten, d.w.z. ze zijn klaar om een oproep of geluid te ontvangen dat wordt verzonden op de geactiveerde frequentie. Wanneer u op de beltoonknop (9) drukt, schakelt het apparaat over naar de modus 'Verzenden'. U verzendt dan een geluidssignaal naar het andere apparaat.
Om een spraakbericht te verzenden, drukt u op de PTT button (14) en spreekt u in de microphone (1). Blijf de knop ingedrukt houden totdat u klaar bent met het verzenden van uw bericht.
Houd de PTT button (14) ingedrukt totdat u klaar bent met verzenden. Houd de mic op een minimale afstand van 5 cm van uw gezicht.
Opmerking:
- Het andere apparaat moet zijn ingesteld op hetzelfde kanaal en dezelfde CTCSS-code.
- Wanneer u klaar bent met de communicatie, laat u de hand los, het andere apparaat e-mailt de pieptoon om aan te geven dat dit apparaat klaar is om te verzenden.
Kanalen wijzigen
- Druk één keer op de MENU button (12), het huidige kanaalnummer knippert op het display.
- Druk op de button (7) of de button (8) om het kanaal te wijzigen.
- Druk op de PTT button (14) om te bevestigen en terug te keren naar de stand-by modus. Opmerking: als er tijdens de instelling 15 seconden geen knop wordt ingedrukt, keert het apparaat terug naar de stand-by modus.
CTCSS (Continuous Tone Coded Squelch System)
Licentievrije radio's die werken op de frequentieband van 476~477 MHZ, zoals de Twin talker, hebben 80 beschikbare radiokanalen. Als er veel radio gebruikers in uw buurt zijn, is er een kans dat sommige van deze gebruikers op hetzelfde radiokanaal werken. Om te voorkomen dat u signalen van andere gebruikers ontvangt, zijn er subkanalen geïntegreerd. Twee radio's kunnen alleen met elkaar communiceren, niet alleen op hetzelfde kanaal, maar ook ingesteld op dezelfde subkanalen.
Er zijn de subkanalen: continuous tone squelch system (CTCSS)
Bij gebruik van CTCSS wordt een lage frequentietoon (67-250Hz) samen met het spraaksignaal verzonden. Er zijn 99 beschikbare tonen om uit te kiezen.
Opmerking: Om CTCSS uit te schakelen, selecteert u code "0F" (0F) voor CTCSS in het menu. Wanneer u op de PTT button (14) drukt om te bevestigen.
CTCSS
- Druk tweemaal op de MENU-button (14): De huidige CTCSS-code knippert op het display.
- Druk op de -button (7) of de -button (8) om naar een andere code te gaan.
- Druk op de PTT-button (14) om te bevestigen en terug te keren naar de stand-by modus.
  Opmerking: Om CTCSS uit te schakelen, selecteert u code "0F" (0F) voor CTCSS in het menu. Wanneer u op de PTT button (14) drukt om te bevestigen.
VOX-selectie
De radio's zijn in staat tot spraakgestuurde (VOX) verzending. In de VOX-modus verzendt de radio een signaal wanneer hij uw stem of ander geluid om u heen oppikt. VOX-gebruik wordt niet aanbevolen als u van plan bent uw radio in een lawaaierige of winderige omgeving te gebruiken.
Opmerking: De VOX-modus wordt overschreven wanneer u op de PTT-button (14) drukt.
- Druk driemaal op de MENU (12), de huidige VOX-instelling knippert op het display en het VOX-pictogram wordt weergegeven.
- Druk op de -button (7) om het VOX-gevoeligheidsniveau in te stellen tussen 1 en 3 (niveau 3 is het meest gevoelige niveau).
- Druk op de -button (8) totdat OF op het display verschijnt, om VOX uit te schakelen.
- Druk op de PTT -button (14) om te bevestigen en terug te keren naar de stand-by modus.
Scannen naar een actief radiokanaal
- Druk op de call button (9): De 'Scan'-functie-indicator (16) verschijnt op het scherm en het channel (15) scant continu van 1 naar 80.
- Druk op de -button (8) om de kanaalscan van 80 naar 1 te starten.
  Zodra een actief kanaal is gevonden, stopt het scannen en kunt u naar de uitzending luisteren.
  Wanneer de uitzending op het gevonden kanaal stopt, wordt het scannen automatisch hervat.
  OPMERKING: Als u op de PTT button (14) drukt terwijl u naar een gevonden kanaal luistert, keert de radio terug naar de stand-by modus op het gevonden kanaal.
Beltonen
Een beltoon waarschuwt anderen dat u wilt beginnen praten.
- De beltoon instellen
  De walkietalkies hebben 10 beltonen.
  - Druk vier keer op de MENU -button (12), "CA" (CA) wordt weergegeven en de huidige beltoon knippert.
  - Druk op de -button (7) of de -button (8) om naar een andere beltoon te gaan.
  - Druk op de PTT -button (14) om te bevestigen en terug te keren naar de stand-by modus.
- Een beltoon verzenden
  Druk kort op de button (9). De beltoon wordt verzonden op het ingestelde kanaal.
Toetstoon aan/uit
Wanneer een knop wordt ingedrukt, piept het apparaat kort. Om de toetstoon in te stellen.
- Druk vijf keer op de MENU-button (12), "to" (naar) wordt weergegeven.
- Druk op om de toetstonen in te schakelen (ON) of om de Key Tones uit te schakelen (OF).
- Druk op de PTT-button (14) om uw selectie te bevestigen en terug te keren naar de stand-by modus.
Roger Beep aan/uit
Nadat de PTT-button is losgelaten, stuurt het apparaat een rogerpiep om te bevestigen dat u bent gestopt met praten. Om de Roger Beep in te stellen.
- Druk zes keer op de MENU-button (12), "ro" wordt weergegeven.
- Druk op om in te schakelen (ON) om de Key Tone uit te schakelen (OF)
- Druk op de PTT-button (14) om uw selectie te bevestigen en terug te keren naar de stand-by modus.
Knopvergrendeling
- Houd de MENU-button (12) twee seconden ingedrukt om de knopvergrendelingsmodus te activeren. Het knopvergrendelingspictogram wordt weergegeven op het lcd-scherm.
- Houd de MENU button (11) ingedrukt totdat het Lock-pictogram op het lcd-scherm wordt weergegeven. Dezelfde stap om de knop te ontgrendelen.
  Opmerking: De PTT-button (14), de CALL-button (9) en de aan/uit-button (13) blijven functioneel wanneer de knopvergrendeling is geactiveerd, maar de andere knop is gedeactiveerd.
Achtergrondverlichting van het scherm
Om de achtergrondverlichting van het lcd-scherm te activeren, drukt u op een willekeurige knop.
De lcd-achtergrondverlichting licht 5 seconden op.
INGEBOUWDE ZAKLAMP
De radiozaklamp kan handiger zijn in het donker en kan lichtsignalen verzenden.
Batterijbesparingsfunctie:
Wanneer het apparaat 6 seconden niet is gebruikt, wordt de economische modus automatisch geactiveerd. Dit heeft geen invloed op de ontvangst van transmissies en de standaardmodus wordt automatisch opnieuw geactiveerd zodra een signaal wordt gedetecteerd.
De walkietalkies opladen
In het geval dat u het apparaat met een oplaadbare batterij wilt gebruiken. U bent verplicht om een DC-adapter te gebruiken.
Installeer een 3.6V "AAA" (AAA) NI-MH oplaadbare batterij in het apparaat.
- Plaats het apparaat in de oplaadbasis.
- Steek de adapter in het stopcontact en steek het ronde uiteinde in de oplaadstekker aan de achterkant van de oplaadbasis.
- Het LED-lampje op de oplaadbasis wordt ROOD zodra de stroom is aangesloten.

Specificaties

Werkfrequentie: 476~477MHz
Uitgangsvermogen: ≤ 0.5W
Kanalen: 80 PMR-kanalen
Modulatietype: F3E
Bandbreedte: 12.5KHz
Antenneversterking: 0 dBi

VEILIGHEIDSMAATREGELEN

De antenne in de verpakking is uniek, wijzig deze niet optioneel.
Voor een veilige werking moet de antenne voor het product minstens 25 mm van uw gezicht verwijderd zijn.
Het is verboden om naar andere antennes over te schakelen, dit heeft invloed op de radioprestaties.
Gebruik GEEN draagbare radio met een beschadigde antenne. Als een beschadigde antenne in contact komt met uw huid, kan dit een lichte brandwond veroorzaken.

VERSTIKKINGSGEVAAR – Kleine onderdelen. Niet voor kinderen onder de 3 jaar.

Testpositie en configuratie Head SAR werd uitgevoerd met het apparaat geconfigureerd in de posities volgens IEEE1528, en face-up SAR werd uitgevoerd met het apparaat op 25 mm van het fantoom. Body SAR werd ook uitgevoerd met de headset aangesloten en zonder 0 mm van het fantoom.

Gebruik alleen door RETEVIS goedgekeurde meegeleverde of vervangende riemclip en accessoires. Het gebruik van niet door de fabrikant goedgekeurde accessoires kan de richtlijnen voor RF-blootstelling overschrijden.

Lees de volgende korte instructies aandachtig door, niet-naleving van deze regels kan gevaar opleveren of de wet overtreden.

Volg de lokale overheidsvoorschriften op voordat u deze radio gebruikt, oneigenlijk gebruik kan de wet overtreden en worden bestraft.
Laad de transceiver en de batterij niet op als ze nat zijn.
Zorg ervoor dat er geen metalen voorwerpen zich tussen de transceiver en de batterij bevinden.
Gebruik de opties niet die niet zijn gespecificeerd door Retevis
Als het gegoten chassis of een ander onderdeel van de transceiver beschadigd is, raak de beschadigde onderdelen dan niet aan.
Als de headset of hoofdtelefoon op de transceiver is aangesloten, verlaag dan het volume van de transceiver. Let op het volumeniveau wanneer u de squelch uitschakelt.
Plaats de microfoonkabel niet om uw nek in de buurt van machines die de kabel kunnen vastgrijpen.
Plaats de transceiver niet op onstabiele oppervlakken.
Zorg ervoor dat het uiteinde van de antenne uw ogen niet raakt.
Wanneer de transceiver wordt gebruikt voor lange transmissies, worden de radiator en het chassis heet.
Raak deze locaties niet aan bij het vervangen van de batterij.
Dompel de transceiver niet onder in water.
Schakel altijd de transceiver uit voordat u optionele accessoires installeert.
De oplader is het apparaat dat de units loskoppelt van het AC-net, de AC-stekker moet gemakkelijk toegankelijk zijn.
Zend niet te lang uit, want de radio kan heet worden en de gebruiker pijn doen

Voor batterijen: Explosiegevaar als de batterij wordt vervangen door een onjuist type, verwijder gebruikte batterijen volgens de instructies.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
