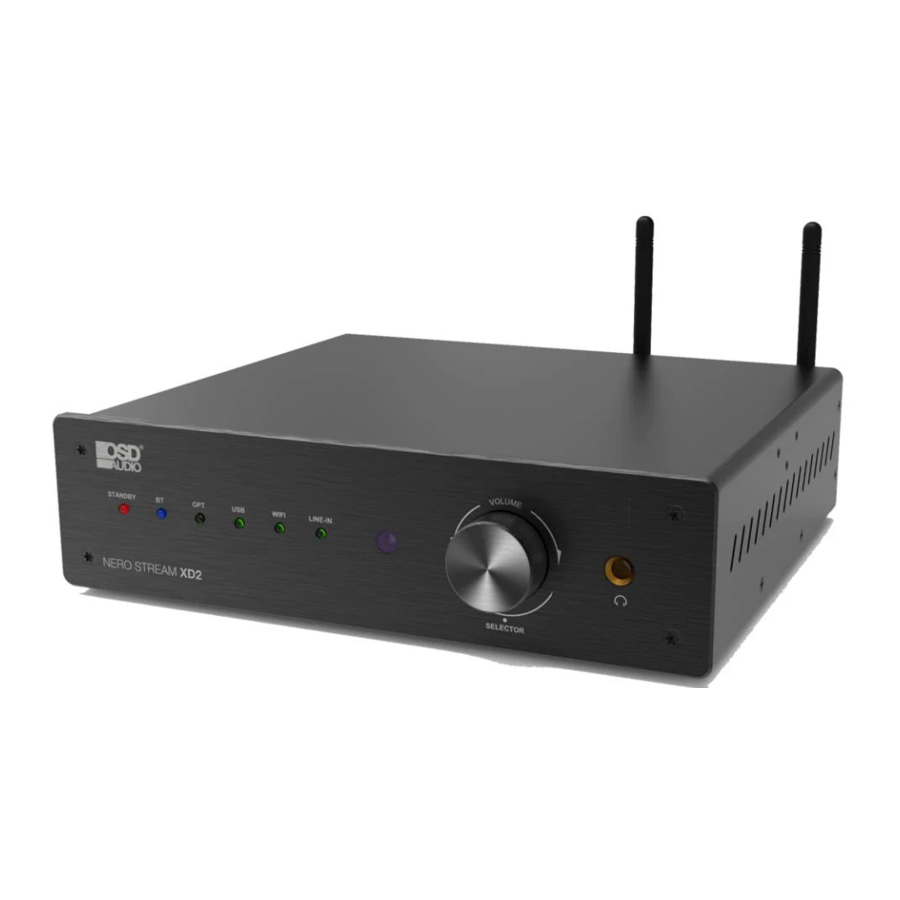

OSD Nero Stream XD2 - 240W App Control Power Amplifier Handleiding

Inhoud

VEILIGHEIDSINSTRUCTIES

  • Om het risico op brand of elektrische schok te verminderen, mag u het product niet blootstellen aan regen of vocht.
  • Het product mag niet worden blootgesteld aan druppelend of spattend vocht.
  • Voorwerpen gevuld met vloeistoffen, zoals vazen, mogen niet op het product worden geplaatst.
  • Houd de batterij van de afstandsbediening uit de buurt van kinderen. Gooi de gebruikte batterij onmiddellijk weg en vervang deze alleen door een batterij van het juiste type.
  • Bescherm het netsnoer tegen beschadiging. Trek of duw niet overmatig aan het netsnoer en zorg ervoor dat het netsnoer niet bekneld raakt, vooral niet bij of in de buurt van de stekker.
  • Houd het product uit de buurt van warmtebronnen zoals verwarmingselementen, fornuizen of andere apparaten die warmte produceren.
  • Vermijd direct zonlicht en het afdekken van ventilatieopeningen. Gebruik het apparaat niet in een afgesloten doos en zorg voor voldoende ruimte voor warmte-uitwisseling.
  • Vermijd het openen van de klep. Open de klep niet en raak de interne onderdelen niet aan. Laat onderhoud over aan onze klantenservice.

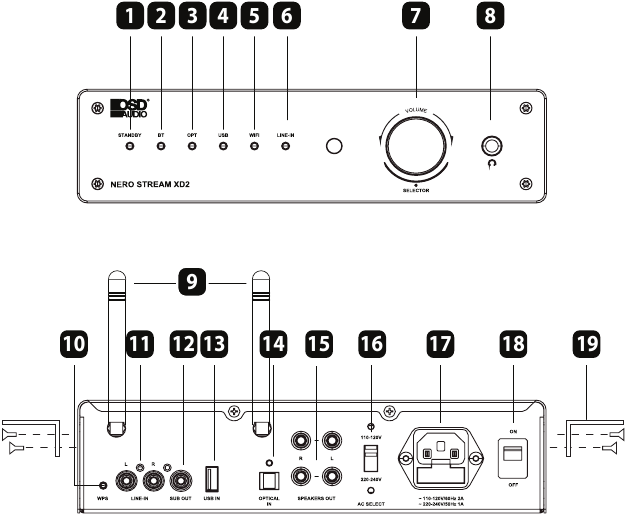

VERSTERKERFUNCTIES

VERSTERKERFUNCTIES

  1. Stroomindicator
  2. Bluetooth® Indicator
  3. OPT Indicator
  4. USB Indicator
  5. Wi-Fi® Indicator
  6. Line In Indicator
  7. Volume Knob/Input Selector (Volumeknop/Ingangsselector)
  8. Head Phone Jack (Koptelefoonaansluiting)
  9. Antenne
  10. WPS
  11. Line In
  12. SUB Out
  13. USB In
  14. Optical Input
  15. Speaker Outputs - L/R
  16. Voltage Switch
  17. Power Input
  18. On/Off Switch (Aan/Uit-schakelaar)
  19. Optional TV/Wall Mount Brackets

FUNCTIES AFSTANDSBEDIENING

  1. On/Off Button (Aan/Uit-knop)
  2. Optical Source
  3. Volume +/-
  4. Previous/Next (Vorige/Volgende)
  5. USB Source
  6. Wi-Fi® Source
  7. Line Source
  8. Play/Pause (Afspelen/Pauze)
  9. Bluetooth Source

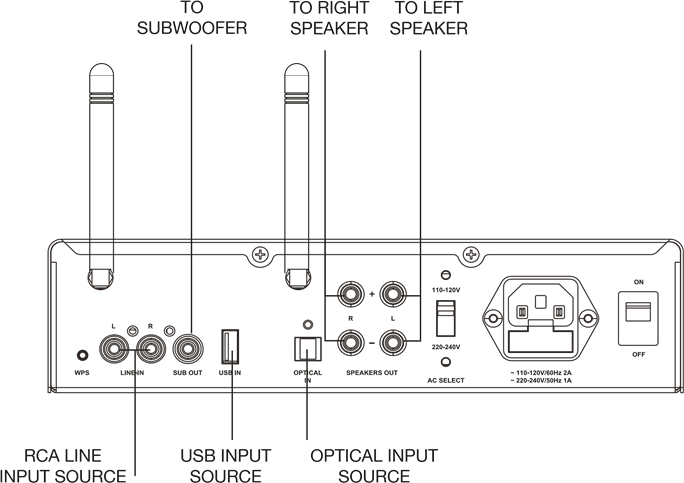

AANSLUITSCHEMA

AANSLUITSCHEMA

INSTALLATIE

  1. Sluit het netsnoer aan op de achterkant van de versterker en sluit deze vervolgens aan op een stopcontact.
  2. Sluit uw apparaten aan op een geschikte ingang.
  3. Zet de aan/uit-knop in de "Aan"-stand. Na twee seconden gaat het apparaat in de werkstatus en licht de ingangsindicator op.
  4. Druk op de Bluetooth®-, OPT-, LINE- of AUX-knop op de afstandsbediening of de volumeknop om een audiobron te kiezen. Bedien de weergave via de afstandsbediening door op de knoppen te drukken.

Opmerking: Druk altijd op de gewenste bronknop op de afstandsbediening om de audiobron te laten werken.

Uw apparaat aansluiten

Sluit uw subwoofer aan op SUB out.
Sluit uw cd-speler via de RCA-kabel aan op de RCA L/R-ingang. Zorg ervoor dat u de "L"-stekker aansluit op het linker ingangskanaal en de "R"-stekker op het rechter ingangskanaal.
Sluit uw telefoon/tablet/MP3 via een AUX-kabel aan op Line In.
Sluit uw dvd-speler via de optische vezelkabel aan op de Optical Input.
Sluit uw luidsprekers aan op de Speaker Output. Zorg ervoor dat u de -/+ en de L/R-kabels op de juiste ingang aansluit.

Bluetooth® Koppeling

  1. Druk op de Bluetooth® op de afstandsbediening om de Bluetooth-bron te activeren.
  2. Activeer Bluetooth op uw telefoon/tablet en begin met zoeken naar nieuwe Bluetooth-apparaten.
  3. Wanneer uw telefoon/tablet NERO STREAM XD2 vindt, kiest u dit apparaat en begint u met koppelen.
  4. Om een bestaande bron te ontkoppelen, houdt u de Bluetooth-knop op de afstandsbediening 3 seconden ingedrukt.

Wi-Fi® Verbinding

  1. Download en installeer de OSD Audio App voor uw iOS- of Android-apparaat.

    play.google.com

    itunes.apple.com
  2. Druk op de Wi-Fi® -knop op de afstandsbediening om de Wi-Fi-bron te activeren.
  3. WPS: - Verbind uw apparaat met de NERO STREAM en uw Wi-Fi-netwerk door de installatiestappen in de app te volgen.

APP-BEDIENING / GEBRUIKERSINTERFACE

Wi-Fi® Inschakelen

Zorg ervoor dat de Wi-Fi van uw telefoon of tablet is ingeschakeld.

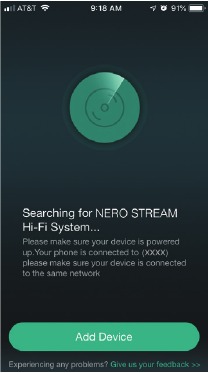

Wi-Fi-netwerk

Zorg ervoor dat de NERO is ingeschakeld en dat uw telefoon of tablet is ingesteld op hetzelfde Wi-Fi-netwerk als de NERO.

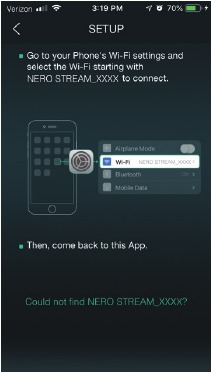

Instellen

Zoek in de Wi-Fi-instellingen van uw apparaten naar NERO STREAM_XXXX en selecteer deze om verbinding te maken.

APP-BEDIENING / GEBRUIKERSINTERFACE

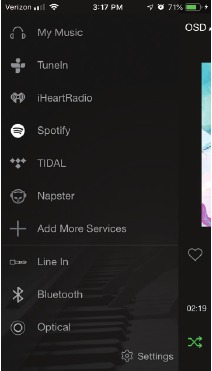

Stream & Selecteren

Veeg naar rechts om een streamingdienst of broningangapparaat te bekijken en te selecteren.

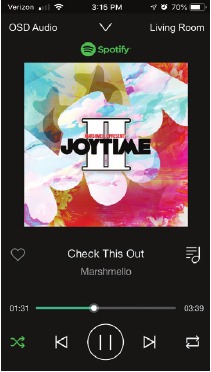

Startscherm

De huidige songtitel, artiest en albumhoes worden weergegeven samen met de bedieningselementen.

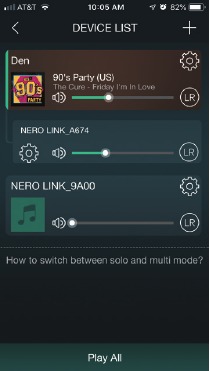

Apparatenlijst

Kies welke apparaten/zones zijn verbonden en worden gebruikt en selecteer een afzonderlijk volume en broningang voor elk apparaat/zone.

SYSTEEMFUNCTIES

Multi-Device

Stream of speel muziek af van verschillende bronapparaten

Multi-User

Meerdere gebruikers kunnen de audiobron bedienen, evenals de ruimte of zone waarin deze wordt afgespeeld.

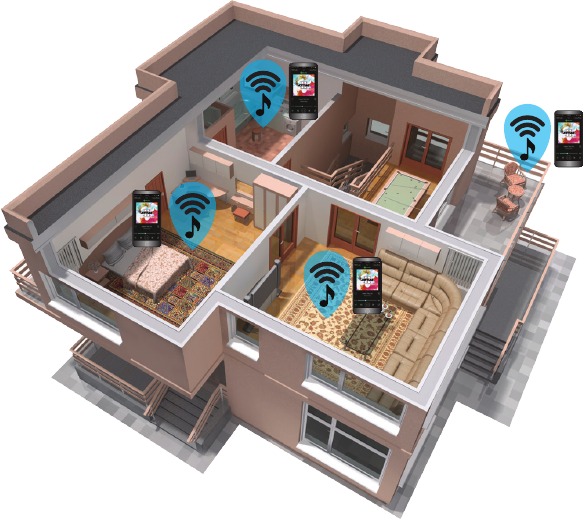

Multi-Room

Sluit meerdere NERO STREAMS aan om een audiosysteem voor het hele huis te creëren.

PROBLEEMOPLOSSING

PROBLEEM MOGELIJKE OORZAAK
Geen stroom
  • Het netsnoer is losgekoppeld.
  • Slechte verbinding bij het stopcontact of het stopcontact is inactief.
Geen geluid
  • De luidsprekers zijn losgekoppeld.
  • Volumeregeling op het laagste niveau.
  • Controleer of de signaalkabels beschadigd zijn.
  • Controleer of de LED's knipperen. Zo niet, start de versterker opnieuw en zorg ervoor dat de LED-displays in stand-by staan. Als het nog steeds niet werkt, neem dan contact op met de klantenservice.
Plotseling geluidsverlies
  • Controleer de audiobron.
Slechte geluidskwaliteit
  • Audiobron probleem
  • Slechte of onjuiste luidsprekeraansluitingen.
  • De regeling van hoge en lage tonen staat te laag.
LED uit
  • Controleer of de versterker is aangesloten op het stopcontact en controleer of de spanningsregelaar werkt.

Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door OSD Audio is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars.

SPECIFICATIES

Versterker: Klasse D
Uitgangsvermogen: 100W @ 4 Ohm
Maximaal uitgangsvermogen: 400W
Frequentiebereik: 20Hz ~ 20KHz
Impedantie: 8 - 4 Ohm
Ingangen: Wi-Fi®, Bluetooth®, Optical, USB, AUX (RCA)
Uitgangen: Speaker, Subwoofer, 3.5mm Headphone Jack (3,5 mm hoofdtelefoonaansluiting)
DAC: Cirrus Logic CS8416 24 Bit/192kHz DAC
Wi-Fi Frequentie: 2.4 GHz
Bluetooth Version: 4.2 w/ aptX™
Afmetingen: 9.5 x 8.5 x 2.5" inch
Gewicht: 6.8 lbs
