OSD Nero VOX - Echo Dot 3rd Gen handleiding voor inbouwversterker
OVERZICHT
De NERO VOX is ontworpen voor de Amazon Echo Dot 3rd Generation. CAT-5 kabel en een 16-2 AWG stroomkabel worden gebruikt om de NERO VOX aan te sluiten op de wandplaat. Breid deze gangbare draadstandaarden uit om de NERO VOX en de wandplaat aan tegenovergestelde kanten van de kamer te monteren, indien gewenst, tot 300ft, of een externe locatie zoals een apparatuurrek.
De NERO VOX wandplaat is ontworpen om te passen bij het uiterlijk van standaard stopcontacten. De ideale plaatsing van de wandplaat is naast een stopcontact voor gemakkelijke toegang tot de stekker. De wandplaat heeft een audio-ingang, subwoofer/pre-uitgang en stekker. De audio-ingang biedt een tweede audiobron voor de NERO VOX. De subwooferuitgang biedt een handige locatie om een actieve subwoofer aan te sluiten om meer bas toe te voegen.
Opmerking: elke tweede audiobron moet een variabele audio-uitgang hebben.
4-OHM – Sluit een paar 4 Ohm luidsprekers aan OF twee paar 8 Ohm luidsprekers.
8-OHM – Sluit een paar 8 Ohm luidsprekers aan.
Opmerking: NERO VOX gaat automatisch in overbelastingsbeveiliging als de verkeerde impedantie wordt gebruikt of er te veel luidsprekers op het apparaat zijn aangesloten. Het maximaliseren van de versterkingsregeling kan ook de beveiligingsmodus activeren. Als overbelastingsbeveiliging optreedt, controleer dan de versterking en/of impedantie om de normale werking van de versterker te hervatten.
FUNCTIES
- Ingebouwde spraakbesturing
- Geschikt voor meerdere kamers
- Hi-efficiënte digitale versterker 20 Watt
- 4 ohm stabiel
- Overbelastingsbeveiliging
- Biedt stroom voor ECHO DOT Gen3
- Sub Output Dual RCA (Rechts/Links)
- 3,5 mm Aux-ingang (tv, smartphone)
- Stroomaansluiting voor externe voeding
- Wandplaat aansluiting past op standaard J-doos
- NERO VOX naar wandplaat verlengbaar 300'
- Inclusief 1,5 m Cat5 2-weg audiokabel
- Inclusief 1,5 m stroomaansluitkabel
- 18V DC externe voeding
- Overschilderbare klikbare vierkante afdekkap

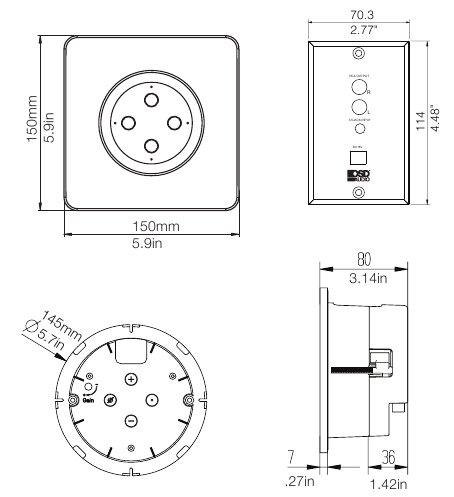

SPECIFICATIES & AFMETINGEN
- AC-ingang Multi-Voltage 100-240VAC
- DC-ingang: 18V/2A
- Signaalspanning: 500mV
- Vermogen: 40 W piek 20 Watt RMS
- DC-uitgang 12V/2A
- Afmetingen:
- Afdekplaat: 5,9" x 5,9"x.27"
- Gat afdekplaat: 3,6"
- VOX-flensdiameter: 5,9"
- VOX-uitsparing: 4,84"
- Wandplaat: 2,77" x 4,48"
- WP-connector diepte: 2,05"

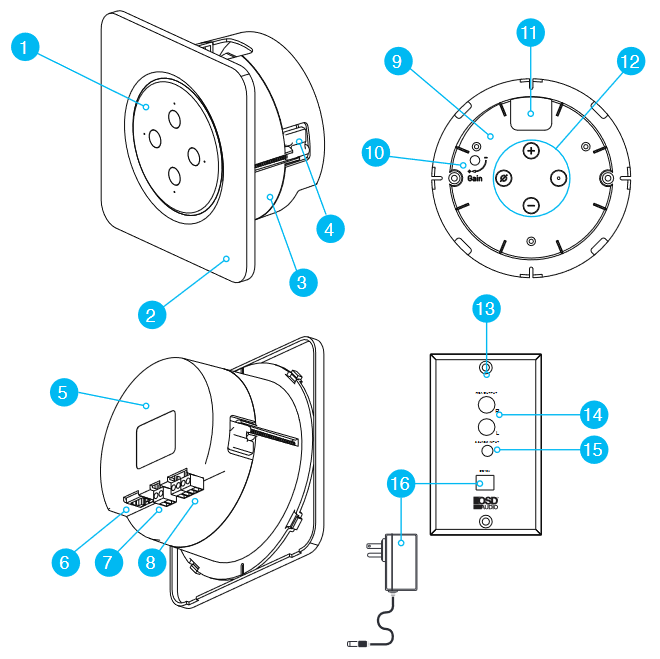

NERO VOX AANSLUITINGEN
- ECHO Dot 3rd Gen/ apart verkrijgbaar
- Wandplaat afdekking (wit)
- Dockingstation behuizing
- Montagebeugels; Dog Ears
- Inbouwversterker behuizing
- 1.5M CAT5 RJ45 ingangsstekker audio-ingang/sub uitgang
- Stroomaansluiting & 1.5M stroomkabel (+/-)
- Luidspreker uitgang connectors
- ECHO DOT 3rd Gen dockinghouder
- Interne AMP versterkingsregeling knop, instellen en vergeten
- Opening voor stroom- en audioconnectorkabel
- Unit dockt op één manier, stem de knoppen overeen
- Audio-ingang/uitgang en stroom wandplaat
- Subwoofer audio-uitgang (R/L vrouwelijke RCA)
- Aux 3,5 mm audio-ingang connector
- Stroomingang connector en extern
18V/2A voeding

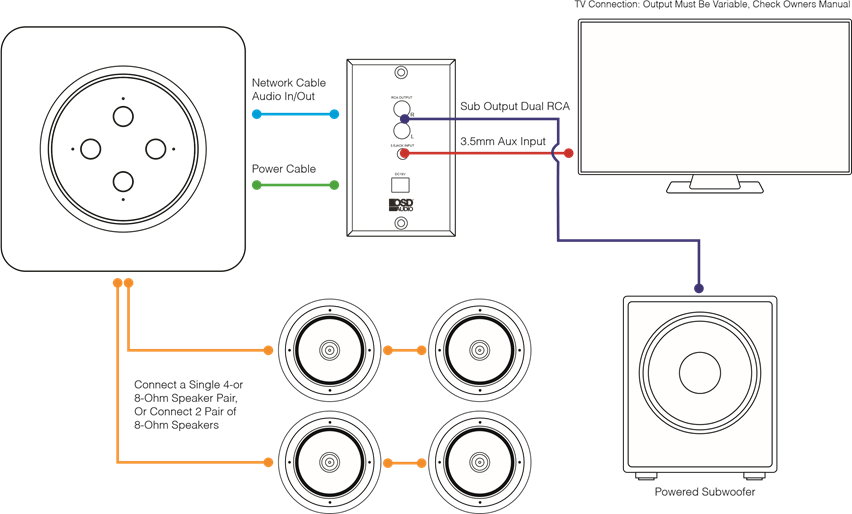

SYSTEEMDIAGRAM
WANDPLAAT INSTALLATIE
- Kies een locatie voor de wandplaat, bij voorkeur in de buurt van een stopcontact.
- Gebruik de meegeleverde uitsparing template om de opening uit te lijnen en uit te snijden. Als u niet zeker bent van mogelijke obstructie achter het montagegebied, begin dan met het snijden van een kleiner gat, dit maakt gipsplaat reparatie veel gemakkelijker indien nodig.
- Als er geen obstructie achter het montagegebied is, maak dan het gat af op de juiste grootte.
- Voer CAT-5 kabel en 16 AWG stroomkabel door het gat en sluit aan op de achterkant van de wandplaat.
- Bevestig de wandplaat aan het oppervlak of de laagspannings enkele inbouwdoos of beugel met behulp van de meegeleverde schroeven.
- Sluit een lokale audiobron aan met een RCA-kabel.
- Sluit een actieve subwoofer aan met een subwooferkabel.
- Sluit de meegeleverde 18V voeding aan op het stopcontact.
WANDPLAAT TEMPLATE
VERSTERKER INSTALLATIE
- Voorafgaand aan de installatie van de NERO VOX versterker, is het noodzakelijk om luidsprekerkabel naar de versterkerlocatie te leiden.
- Gebruik de meegeleverde uitsparing template om de opening uit te lijnen en uit te snijden. Als u niet zeker bent van mogelijke obstructie achter het montagegebied, begin dan met het snijden van een kleiner gat, dit maakt gipsplaat reparatie veel gemakkelijker indien nodig.
- Als er geen obstructie achter het montagegebied is, maak dan het gat af op de juiste grootte.
- Sluit de luidsprekerkabels aan op de verwijderbare luidspreker uitgang phoenix connector met de juiste polariteit naar de luidsprekers, + naar + en – naar –.
- Sluit de CAT-5 kabel en 16 AWG stroomkabel aan op de achterkant van NERO VOX en voer door de muuropening naar de wandplaatlocatie.
- Plaats NERO VOX in de muuropening met stekker en 3,5 mm stekkers voor Echo Dot aan de bovenkant van de versterker en draai de bevestigingsschroeven aan de voorkant van de versterker vast.
OPTIE: Voeding – Bij het vervangen van inbouw volumeregelaars door de NERO VOX, raden we aan om de luidsprekerkabel van de versterker om te zetten in stroomkabels voor de VOX-voeding.
ECHO DOT INSTALLATIE
- Sluit de stekker aan op de achterkant van de Amazon Echo Dot 3RD Generation.
- Sluit de 3,5 mm audiostekker aan op de audio-uitgang op de achterkant van de Amazon Echo Dot.
Opmerking: Trek niet geforceerd aan de stekker of 3,5 mm kabels, dit kan de NERO VOX beschadigen - Plaats Echo Dot in een lichte hoek met de connectoren eerst aan de bovenkant, duw vervolgens voorzichtig op de onderkant om Echo Dot volledig te monteren.
- Zorg ervoor dat de Echo Dot-knoppen waterpas zijn met de muur of het oppervlak.
- Mogelijk moet u de twee NERO VOX-montageschroeven aanpassen om ervoor te zorgen dat de NERO VOX ook waterpas is.
- Klik de afdekplaat vast met de vier klikpunten aan de boven-, onder-, linker- en rechterkant van de NERO VOX.
Opmerking: oefen geen onnodige kracht of druk uit op de klikpunten.
Dit kan de versterker, het muuroppervlak of beide beschadigen.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download OSD Nero VOX - Echo Dot 3rd Gen handleiding voor inbouwversterker
