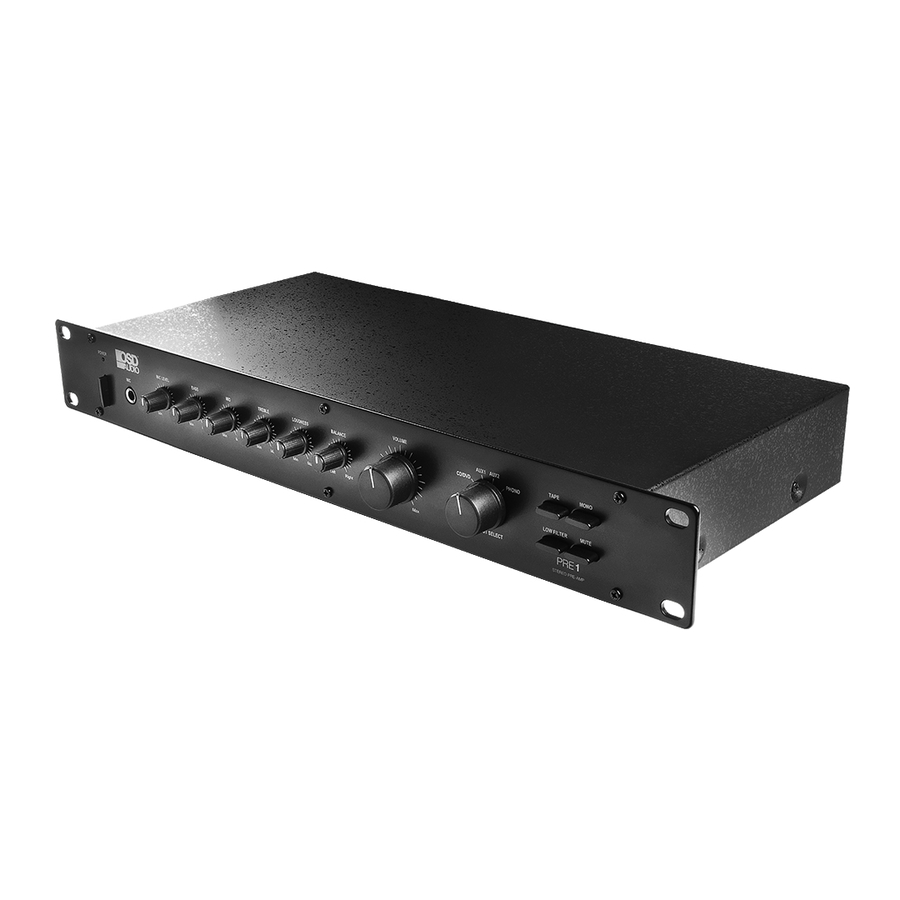

OSD PRE 1 - Stereo Voorversterker Handleiding
Inhoud

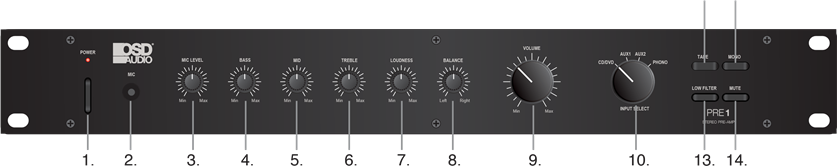

Beschrijving Voorpaneel
- Power ON / OFF
- Microfoon Jack Input
- Mic Level Control
- Bass Control: Om lage frequenties te versterken of te verzwakken.
- Midrange Control: Om middentonen te versterken of te verzwakken.
- Treble Control: Om hoge tonen te versterken of te verzwakken.
- Loudness: Om de niet-lineaire respons van het menselijk oor bij laag volume te compenseren.
- Balance: Regelt het relatieve volume tussen de linker/rechter luidsprekers en hoofdtelefoon.
- Master Volume: Past het belangrijkste uitgangsvolume van luidsprekers en hoofdtelefoons aan.
- Input Selector: Schakelt tussen meerdere ingangsbronnen.
- Tape: Ingang voor een analoge cassetedeck
- Mono: Schakelt tussen mono- of stereosignaal
- Low Frequency Filter: Elimineert laagfrequente vervorming van een draaitafel of kromgetrokken plaat.
- Mute: Vermindert het volume met 20dB. Handig bij het wisselen van platen, cassettes of het wijzigen van bronnen.

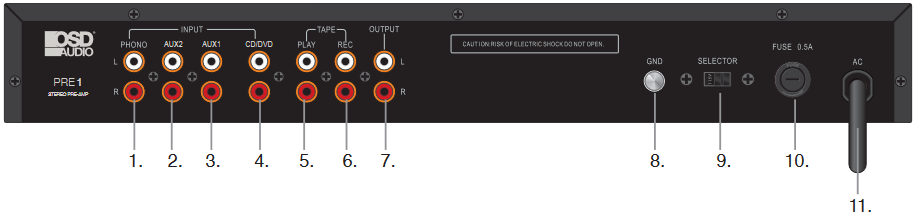

Beschrijving Achterpaneel
- Phono Inputs: Aansluiten op de linker/rechter uitgang van een draaitafel.
- Aux Input 2: Auxiliaire broningang.
- Aux Input 1: Auxiliaire broningang.
- CD/DVD Input: Aansluiten op de linker/rechter uitgang van een CD- of DVD-speler.
- Tape Play: Aansluiten op de uitgangs jacks van een cassetedeck.
- Tape Rec: Aansluiten op de ingangs jacks van een cassetedeck.
- Output: Wordt gebruikt om aan te sluiten op een signaalverwerkingseenheid, zoals een grafische equalizer, of kan worden aangesloten op een eindversterker met een hoger uitgangsvermogen.
- Ground Screw: Sluit hier de aardedraad van een draaitafel aan om brom of feedback van de luidsprekers te voorkomen.
- AC Selector: Schakelt tussen 110V-220V AC.
- Fuse Holder: Bevat de primaire AC-zekering. Als de zekering doorbrandt, vervang deze dan alleen door een zekering met dezelfde stroomsterkte.
- AC Power Cord: Steek het AC-snoer in een nabijgelegen stopcontact of overspanningsbeveiliging.

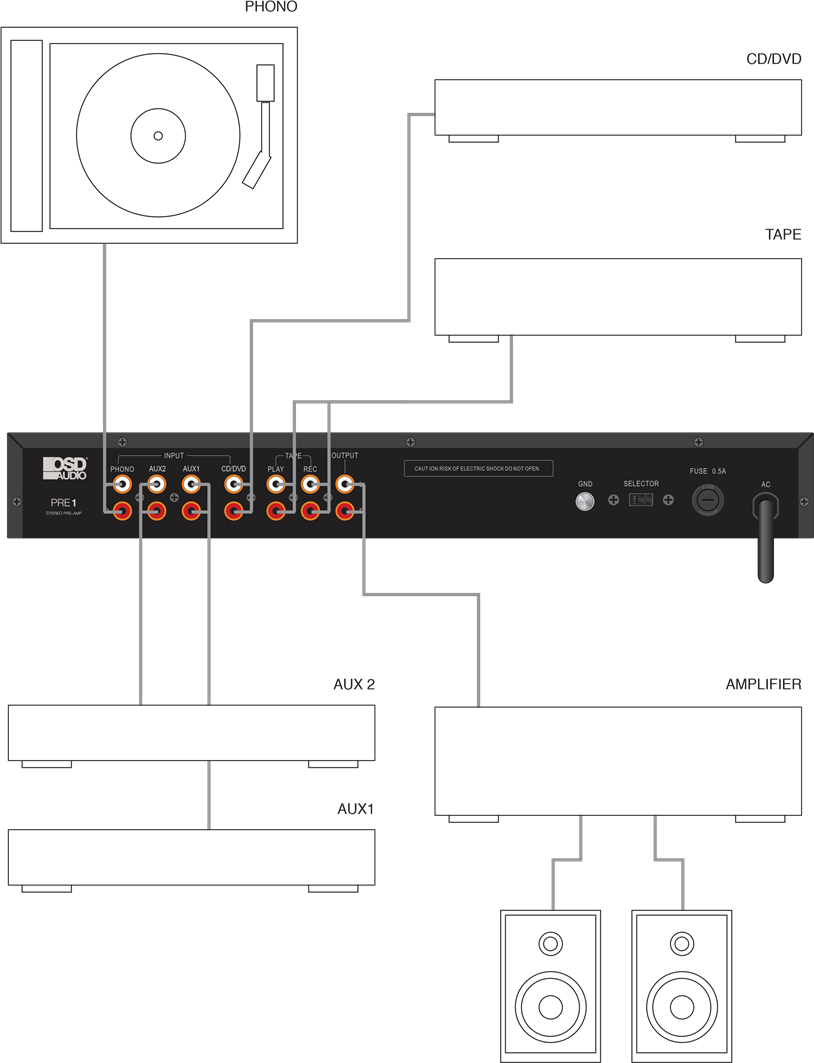

Systeemdiagram
Specificaties
| Ingangsgevoeligheid/Impedantie | |
| Mic | 0.5V/600 Ohms |
| Phono | 3mV/47k Ohms |
| Tape, Tuner, CD/DVD, Aux | 150mV/47k Ohms |
| Uitgangsniveau/Impedantie | |
| Tape Rec | 150mV/100k Ohms |
| Pre Output | 500mV/47k Ohms |
| Totale Harmonische Vervorming | |
| Mic | minder dan 0.4% |
| Phono | minder dan 0.4% |
| Tape, Tuner, CD/DVD, Aux | minder dan 0.2% |
| Signaal-ruisverhouding | |
| Mic | meer dan 50dB |
| Phono | meer dan 70dB |
| Tape, Tuner, CD/DVD, Aux | meer dan 80dB |
| Frequentiebereik | 5Hz - 30kHz +0 -3dB |
| Toonregeling | |
| Bass | ± 12dB @ 100Hz |
| Midrange | ± 6dB @ 1kHz |
| Treble | ± 12dB @ 10kHz |
| Loudness Control | +4/0/+2dB @ 100/1k/10kHz |
| Stroomvereisten | AC 120V 60Hz / 220V 50Hz |
| Afmetingen | 18.9" x 2.36" x 8.25" |
