OSD SMPS500DSP - Handleiding Subwooferversterker

Beschrijving

Dank u voor de aanschaf van de SMP500 DSP van OSD Audio. Deze 400W RMS 1000W Peak DSP-versterker heeft enkele van de meest geavanceerde DSP-functies die beschikbaar zijn.

ZORG ERVOOR DAT U DEZE INSTRUCTIEHANDLEIDING LEEST VOORDAT U DE STROOM INSCHAKELT OF DEZE VERSTERKER AANSLUIT.

Rackmontageoren installeren

Als u van plan bent deze versterker in een rack te installeren, lees dan verder hoe u de meegeleverde rackoren installeert.

1. Gebruik de meegeleverde drie schroeven om de meegeleverde rackoren aan de SMP500 DSP-versterker te bevestigen. Indien nodig kunnen de voetjes aan de onderkant van de versterker ook op dit moment worden verwijderd door de bevestigingsschroeven in het midden van elke voet los te draaien.
2. Vanwege het gewicht van de versterker wordt aanbevolen om de achterste steunen aan de achterste rackrails te bevestigen. Hardware om dit te doen wordt niet meegeleverd met de versterker en is specifiek voor het type en de diepte van het gebruikte rack.

Bediening en instellingen van de versterker

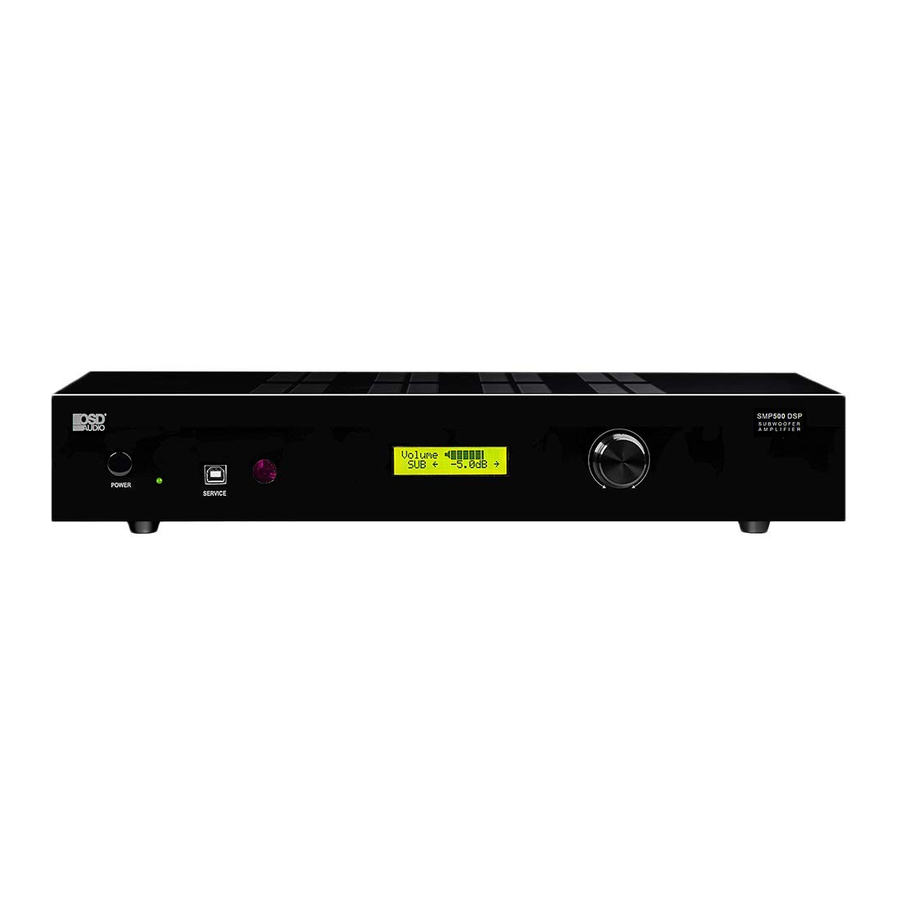

Voorpaneel

1. Power Switch: Zet de versterker aan of uit. De versterker moet aan staan ​​om de trigger- of auto-sense-modi te laten werken.
2. 16 Character x 2-row Liquid Crystal Display: Toont de status, menu's en instellingen van de versterker en werkt in combinatie met de draai- en druknavigatiebediening en de afstandsbediening.
3. Programming Navigation Control: Wordt gebruikt om door de weergavemenu's te bladeren, instellingen te wijzigen en de DSP-controller te programmeren.
4. Voor het uploaden van nieuwe firmware of updates.

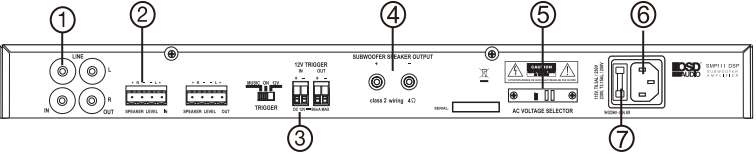

Achterpaneel

1. Line Input: Voor het ontvangen van line-level signalen. Accepteert een stereo- of LFE-signaal.
2. Input: Voor het ontvangen van signalen. Accepteert een stereo- of LFE-signaal
3. 12V Trigger Input: Voor het activeren van de aan/uit-schakeling van andere apparaten, zoals processors of receivers met een 12V trigger-uitgang. Minimaal 6V vereist voor triggering.

OPMERKING: Eenmaal in de trigger-modus kan de versterker niet worden ingeschakeld zonder een 12V trigger-signaal. Om de 12V-trigger uit te schakelen, houdt u de navigatieknop ingedrukt.
De aan/uit-schakelaar moet in de AAN-stand staan. De trigger-modus wordt uitgeschakeld en de versterker wordt ingeschakeld.

4. 5-way Binding Posts: Sluit hier uw subwoofer aan. De minimale impedantie van de belasting is 4 ohm. Er kunnen meerdere subwoofers worden aangesloten als de gecombineerde belastingsimpedantie 4 ohm of groter is.
5. Voltage Selector Switch: De versterker kan worden gebruikt op 110~120V (60HZ) of 220~240V (50HZ) lijnspanning. Om de bedrijfsspanning te wijzigen, schakelt u de stroom uit met de aan/uit-knop en trekt u de stekker uit het stopcontact. Verwijder de plastic afdekschroeven en de plastic afdekking over de spanningsselector aan de achterkant van de versterker. Zet de schakelaar in de juiste positie voor de lijnspanning in uw land. Plaats de plastic afdekking en schroeven terug over de spanningskeuzeschakelaar.
   OPMERKING: Indien nodig, verwijder dan het IEC-netsnoer en vervang het door een IEC AC-kabel die overeenkomt met het AC-stopcontact, dit moet een kabel van 10 A zijn. Wanneer de spanningskeuzeschakelaar wordt gewijzigd, moet de zekering ook worden vervangen om de versterker te blijven beschermen.

6. Power Cord Receptacle: Het meegeleverde netsnoer moet op dit stopcontact worden aangesloten om de versterker goed te laten werken.
7. Fuse Holder: Dit is de toegang tot de stroomzekering.

   In het geval dat de zekering moet worden vervangen, moet de vervangende zekering exact overeenkomen met de originele zekeringwaarde, anders kan de versterker beschadigd raken. Gebruik een 6.3A 120V of 3.15A 240V zekering.

   Voordat u de zekering vervangt, koppelt u het netsnoer los van het stopcontact.

OPMERKING: Er bevindt zich ook een reservezekering in deze houder

Afmetingen

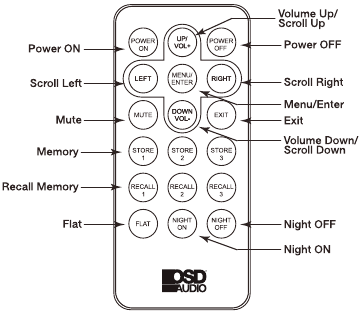

Afstandsbediening

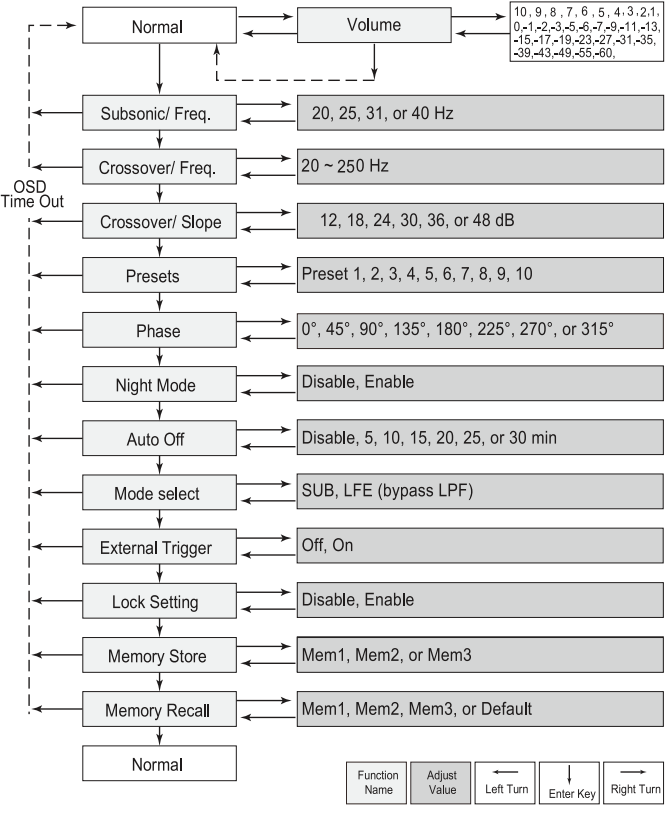

Stroomschema - SUB-modus

LCD-schermen en -functies

Normaal gesproken toont het LCD-scherm de status van een aantal instellingen, evenals het volumeniveau en een knipperende weergave van het uitgangsniveau.

Volume Control: Past de output van het systeem aan. De volumeregelaar moet worden ingesteld om vergelijkbare volumeniveaus te bereiken van zowel de hoofd speakers als de subwoofer.

Volume Control (Volumeregeling)

Subsonic Control: Hiermee kan de gebruiker de frequentie selecteren waarop hij het hoogdoorlaat audiosignaal wil afsnijden.

Subsonic Control (Subsonische regeling)

Crossover / Frequency: Hiermee kan de gebruiker de frequentie selecteren waarop hij het laagdoorlaat audiosignaal wil afsnijden. Deze functie is alleen beschikbaar in de Sub-modus.

Crossover Frequency (Crossoverfrequentie)

Crossover / Slope: Hiermee kan de gebruiker de helling voor de crossover selecteren. Deze functie is alleen beschikbaar in de Sub-modus.

Crossover Slope (Crossoverhelling)

Preset Mode: Compatibel met alle merken en typen subwoofers.

EQ Mode (EQ-modus)

Phase Control: Deze functie wordt gebruikt om de akoestische fase van de subwoofer aan te passen aan die van de hoofd speakers.

Phase Control (Faseregeling)

Night Mode: Beperkt het dynamische bereik van de versterker, zodat de luidere context van het bronsignaal wordt verminderd. Met deze functie kan de gebruiker de nachtmodus selecteren. Kies inschakelen of uitschakelen.

Night Mode (Nachtmodus)

Auto Off: Met deze functie kan de versterker zichzelf uitschakelen wanneer hij niet in gebruik is. Als de functie op actief is ingesteld, bewaakt de versterker zijn ingangssignaal. Als er geen signaal aanwezig is, schakelt de versterker zichzelf uit en gaat naar de stand-by modus. Zodra er een signaal aanwezig is, schakelt de versterker zichzelf weer in.

Auto Off (Automatisch uitschakelen)

Mode Select: Hiermee kan de gebruiker een modus selecteren. Ingestelde waarden zijn: SUB of LFE.

Mode Select (Modus selecteren)

External Trigger: Hiermee kan de gebruiker de functie voor externe trigger inschakelen. Houd de navigatieknop ingedrukt met de aan/uit-schakelaar in de AAN-stand om dit te wijzigen.

External Trigger (Externe trigger)

Lock Setting: Wanneer deze functie actief is, worden alle instellingen beschermd totdat deze is uitgeschakeld. Waarden zijn: Uitschakelen of Inschakelen.

Lock Setting (Instelling vergrendelen)

Memory Store: Hiermee kan de gebruiker de geheugenbank selecteren. Er zijn drie geheugenbanken.

Memory Store (Geheugen opslaan)

Memory Recall: Hiermee kan de gebruiker instellingen oproepen die zijn opgeslagen met de functie "Memory Store" (Geheugen opslaan).

Memory Recall (Geheugen oproepen)

Specificaties

Probleemoplossing

OM BRAND OF ELEKTRISCHE SCHOK TE VOORKOMEN. STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT. DIT APPARAAT MAG NIET WORDEN BLOOTGESTELD AAN DRUPPEND OF SPATTEND WATER EN ER MOGEN GEEN VOORWERPEN GEVULD MET VLOEISTOFFEN, ZOALS VAZEN, OP HET APPARAAT WORDEN GEPLAATST.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een ​​risico op elektrische schokken voor personen te vormen.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Elektriciteit wordt gebruikt om veel nuttige functies uit te voeren, maar kan ook persoonlijk letsel en materiële schade veroorzaken als ze onjuist wordt behandeld. Dit product is ontworpen en vervaardigd met de hoogste prioriteit op veiligheid. Onjuist gebruik kan echter leiden tot elektrische schokken en/of brand. Om potentieel gevaar te voorkomen, dient u de volgende instructies in acht te nemen bij het installeren, bedienen en reinigen van het product. Lees de volgende voorzorgsmaatregelen zorgvuldig door voordat u het product gebruikt om uw veiligheid te waarborgen en de levensduur van uw Sound Bar te verlengen.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. De batterij mag niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
10. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen en de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
11. Bescherm het netsnoer tegen betreden of beknelling, vooral bij de stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
12. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
13. Gebruik het apparaat uitsluitend met een door de fabrikant gespecificeerde of met het apparaat mee verkochte kar, standaard, statief, beugel of tafel. Wees voorzichtig bij het verplaatsen van een combinatie van kar en apparaat om letsel door kantelen te voorkomen.
14. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
15. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
16. De netstekker of een apparaatkoppeling wordt gebruikt als ontkoppelingsinrichting, de ontkoppelingsinrichting moet gemakkelijk te bedienen blijven.

Garantie

Alle OSD AUDIO-elektronica heeft (2) jaar beperkte garantie tegen defecten in materialen en vakmanschap. Bij alle claims moet een aankoopbewijs worden overlegd. Tijdens de garantieperiode zal OSD AUDIO elk defect onderdeel vervangen en elk defect in vakmanschap corrigeren zonder kosten voor onderdelen of arbeid.
OSD AUDIO kan geretourneerde elektronica vervangen door een product van gelijke waarde en prestaties. In dergelijke gevallen kunnen enkele aanpassingen aan de montage nodig zijn en vallen deze niet onder de verantwoordelijkheid van OSD AUDIO.
Om deze garantie van toepassing te laten zijn, moet het apparaat worden geïnstalleerd en gebruikt in overeenstemming met de schriftelijke instructies. Indien nodig moeten reparaties worden uitgevoerd door OSD AUDIO. Het apparaat moet op kosten van de eigenaar en met voorafgaande schriftelijke toestemming aan OSD AUDIO worden geretourneerd. Accidentele schade en transportschade worden niet beschouwd als defecten, noch schade als gevolg van misbruik of service uitgevoerd door een instantie of persoon die niet specifiek schriftelijk is geautoriseerd door OSD Audio
OSD AUDIO verkoopt producten uitsluitend via geautoriseerde dealers en distributeurs om ervoor te zorgen dat klanten de juiste ondersteuning en service krijgen. Elk OSD AUDIO-product dat is gekocht bij een niet-geautoriseerde dealer of andere bron, inclusief retailers, postorderbedrijven en online verkopers, wordt niet gehonoreerd of onderhouden onder het bestaande OSD AUDIO-garantiebeleid. Elke verkoop van een product door een niet-geautoriseerde bron of op een andere manier die niet is geautoriseerd door OSD AUDIO, maakt de garantie op het betreffende product ongeldig.
Schade aan of vernietiging van componenten als gevolg van het aanleggen van overmatig vermogen maakt de garantie op die onderdelen ongeldig. In deze gevallen worden reparaties uitgevoerd op basis van de winkelwaarde van de onderdelen en arbeid. Om te retourneren voor reparaties, moet u een e-mail sturen naar de klantenservice op RMA@audiogeargroup.com voor een Returned Merchandise Authorization (RMA)-nummer. Vervolgens moet het apparaat op kosten van de eigenaar naar OSD AUDIO worden verzonden, samen met een briefje waarin de aard van de vereiste service wordt uitgelegd. Zorg ervoor dat u het product(en) verpakt in een golfkartonnen container met minimaal 3 inch veerkrachtig materiaal om het apparaat te beschermen tegen schade tijdens het transport.
Deze garantie dekt niet:

• Schade veroorzaakt door misbruik, ongeluk, verkeerd gebruik, nalatigheid of onjuiste bediening (installatie)
• Alle producten die zijn gewijzigd of aangepast
• Elk product waarvan het identificatienummer van de sticker, serienummer, enz. is gewijzigd, beschadigd of verwijderd
• Normale slijtage en onderhoud.

OSD AUDIO
Brea, CA
osdaudio.com
