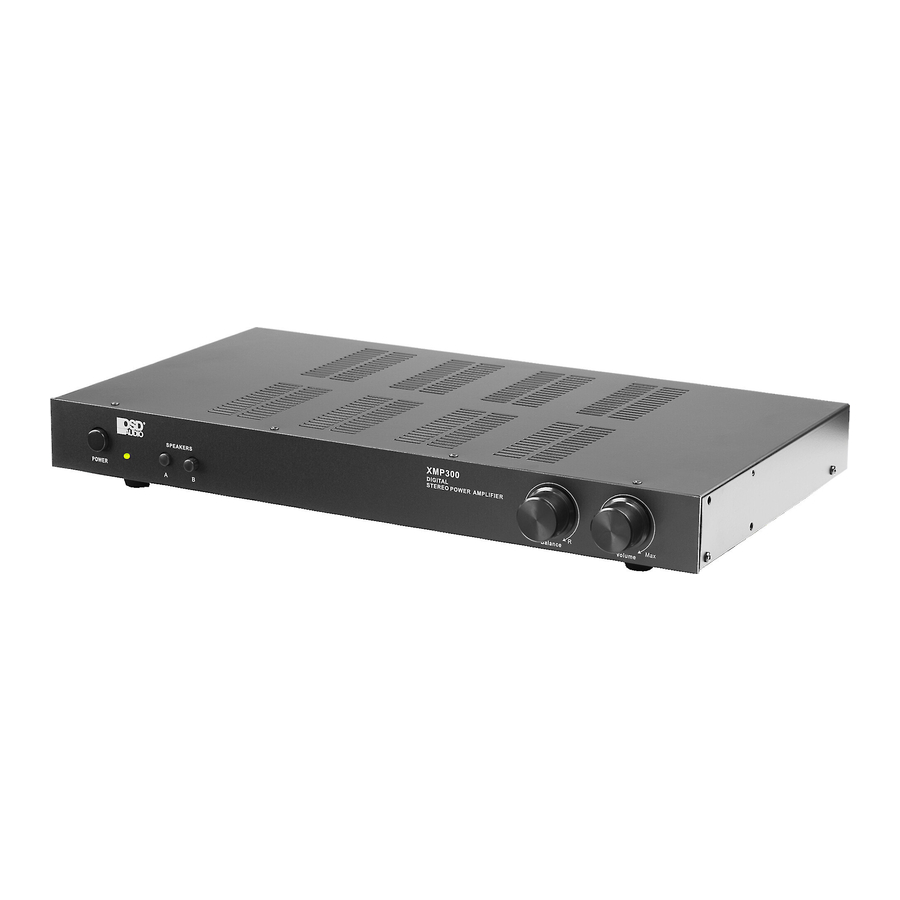

OSD XMP300 - Digitale Stereo Eindversterker Handleiding

INTRODUCTIE

Gefeliciteerd met uw aankoop van de OSD Audio XMP300. Neem even de tijd om deze hele handleiding te lezen en bewaar dit document voor toekomstig gebruik. Lees en neem alle veiligheidsinstructies in acht.

OPMERKING: Als een onderdeel van dit product beschadigd is of ontbreekt, neem dan contact op met uw dealer of OSD Audio rechtstreeks op 562-697-2600.

Lees uw garantie en bewaar uw aankoopbewijs en originele doos voor mogelijk toekomstig gebruik.

Voor meer informatie over OSD Audio elektronica, luidsprekers en accessoires, bezoek www.osdaudio.com

KENMERKEN

• MAIN / INTERRUPT prioriteit input schakeling
• MAIN auxiliary output
• Speaker A/B schakeling
• Voorpaneel Balans en Volume regelaars
• Signaaldetectie "Power On" (Inschakelen) en Trigger modus
• Achter gemonteerde treble en bass regelaars

SPECIFICATIES

AFMETINGEN

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOK NIET OPENEN
OM HET RISICO OP ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE BEHUIZING NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD PERSONEEL!

UITLEG VAN VEILIGHEIDSSYMBOLEN

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

De bliksemflits met het pijlpunt-symbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

OM BRAND OF ELEKTRISCHE SCHOK TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT. HET APPARAAT MAG NIET WORDEN BLOOTGESTELD AAN DRUPPELS OF SPATTEN EN ER MOGEN GEEN VOORWERPEN GEVULD MET VLOEISTOFFEN, ZOALS VAZEN, OP HET APPARAAT WORDEN GEPLAATST.

OM BRAND OF ELEKTRISCHE SCHOK TE VOORKOMEN, MAG U DEZE STEKKER NIET GEBRUIKEN MET EEN VERLENGKABEL, CONTACTDOOS OF ANDER STOPCONTACT, TENZIJ DE MESSEN VOLLEDIG KUNNEN WORDEN INGEBRACHT OM BLOOTSTELLING VAN DE MESSEN TE VOORKOMEN.

DE NETSTEKKER WORDT GEBRUIKT ALS SCHAKELAPPARAAT. HET SCHAKELAPPARAAT MOET GEMAKKELIJK BEREIKBAAR BLIJVEN.

GEBRUIK UITSLUITEND HULPSTUKKEN OF ACCESSOIRES DIE SPECIFIEK DOOR DE FABRIKANT ZIJN AANBEVOLEN OF GELEVERD.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. De ventilatie mag niet worden belemmerd door de ventilatieopeningen af te dekken met voorwerpen zoals kranten, tafelkleden, gordijnen enz. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen, of andere apparaten (inclusief versterkers) die warmte produceren. Er mogen geen open vuurbronnen, zoals brandende kaarsen, op het apparaat worden geplaatst.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, met name bij de stekkers, stopcontacten en op het punt waar het apparaat uitkomt.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd, of die met het apparaat wordt verkocht. Wanneer een kar of rek wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
13. Koppel het apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd personeel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15.
    Om het risico op brand of elektrische schok te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen voorwerpen gevuld met vloeistoffen, zoals vazen, op het apparaat worden geplaatst.
16.
    De netstekker/apparaatkoppeling wordt gebruikt als schakelapparaat, het schakelapparaat moet gemakkelijk bedienbaar blijven.
17. Dit apparaat is een klasse II of dubbel geïsoleerd elektrisch apparaat. Het is zo ontworpen dat het geen veiligheidsaansluiting op elektrische aarde vereist.
18. • Deze bliksemflits met pijlpunt-symbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken te vormen.
    •
      Om het risico op elektrische schok te verminderen, mag u de behuizing (of achterkant) niet verwijderen, aangezien er geen door de gebruiker te onderhouden onderdelen binnenin zitten. Laat onderhoud over aan gekwalificeerd personeel.
    • Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

MAGNETISCH VELD:

Plaats geen gevoelige apparatuur met hoge versterking, zoals voorversterkers of tapedecks, direct boven of onder het apparaat. Omdat deze versterker een hoge vermogensdichtheid heeft, heeft hij een sterk magnetisch veld, dat brom kan induceren in niet-afgeschermde apparaten die zich in de buurt bevinden. Het veld is het sterkst direct boven en onder het apparaat. Als er een apparatuurrek wordt gebruikt, raden we aan om de versterker(s) onderaan het rek te plaatsen en de voorversterker of andere gevoelige apparatuur bovenaan.

BEDIENINGSELEMENTEN OP HET VOORPANEEL

Figuur 1. Voorpaneel

1. Power Switch (Aan/uit-schakelaar)
   Schakelt de XMP300 in of uit. Een rode LED geeft een aansluiting op netstroom aan in de stand-bymodus. Wordt groen om aan te geven dat er een audiosignaal aanwezig is.

2. Speaker Selector (Luidsprekerselector)
   Selecteert luidsprekerzone A of B. Voor A + B-zones drukt u beide knoppen in.

3. Balance (Balans)
   Vervaagt de luidsprekeruitgang tussen het rechter- en linkerkanaal

4. Volume (Volume)
   Past het versterkervolume aan.

BEDIENINGSELEMENTEN ACHTERPANEEL

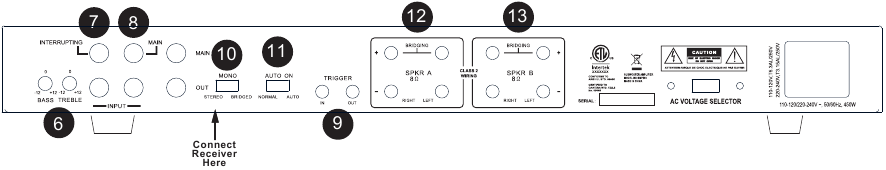

Figuur 2. Achterpaneel

6. Bass and Treble Controls (Bas- en treblebediening)
   Met deze bedieningselementen kunnen bas- en treblefrequenties +/- 12 dB worden aangepast bij 100 Hz en 10 kHz.

7. Interupting Line Input (Onderbrekende lijningang)
   Dit is de secundaire ingang, gebruik MAIN IN voor uw hoofdingang.
   INTERRUPTING INPUT kan worden gebruikt als een tweede bron gewenst is en deze overneemt wanneer er een signaal aanwezig is en een niveau van minstens 5 mV heeft. Wanneer er geen signaal is, of een signaal met een niveau van minder dan 5 mV, schakelt de versterker na een korte vertraging terug naar MAIN IN.

8. Main Input/Output (Hoofdingang/uitgang)
   MAIN IN moet worden gebruikt als de "primaire" (primary) of hoofdingang voor de versterker. Sluit uw receiver of hoofdbron aan op deze ingang. Gebruik MAIN OUT om het MAIN IN-signaal door te geven aan een andere versterker.

9. 12V Trigger
   Hiermee kan de XMP300 worden ingeschakeld door andere elektronica of andere elektronica inschakelen via een 3,5 mm mini-telefoonstekkerkabel.

10. Mode Select Switch (Modusselectieschakelaar)
    Schakelt de versterker van stereomodus naar bridged-modus (gebrugde modus).

    STEREO MODE (STEREOMODUS)
    Als u één of twee paar luidsprekers op de versterker aansluit, plaatst u de schakelaar in de "Stereo" (Stereo) stand.
    OPMERKING: Zorg ervoor dat elke luidspreker een impedantie van 8 ohm of meer heeft voor het afspelen van 2 paar luidsprekers (A plus B).

    BRIDGED MODE (GEBRUGDE MODUS) Wanneer ingesteld op "Bridged" (Gebrugd) modus, is de versterker een mono-versterker met één kanaal.

    BRIDGED MODE- MONO APPLICATION (GEBRUGDE MODUS - MONO-TOEPASSING)
    Voor de gebrugde modus, waarbij rechts en links samen worden afgespeeld als mono-uitgang, steekt u RCA-kabels in de rechter- en linker-RCA op de MAIN-ingang. Zet de MODE-schakelaar op BRIDGED en volg de instructies voor de aansluiting van gebrugde luidsprekers in het gedeelte LUIDSPREKER-AANSLUITINGEN van deze handleiding.
    OPMERKING: De XMP300 levert 450 W in de gebrugde modus. Controleer of uw luidsprekers dit vermogen aankunnen om mogelijke schade te voorkomen!

11. AUTO ON Select Switch (Automatische AAN-selectieschakelaar)
    Het vermogen kan handmatig worden in- en uitgeschakeld via de schakelaar op het voorpaneel of automatisch door signaaldetectie. Zet hem op NORMAL voor handmatig in- en uitschakelen. Zet hem op AUTO voor signaaldetectie; de versterker gaat aan wanneer er een audiosignaal wordt gedetecteerd bij de ingangen.
    OPMERKING: De aan/uit-schakelaar (power switch) op het voorpaneel moet in de AAN-stand (ingedrukt) staan om de AUTO ON-functie te laten werken.

12. Speaker Zone A Output (Luidsprekerzone A uitgang)
    Luidsprekeruitgangsaansluitingen voor zone A. Minimale impedantie: 8 ohm gebrugd of 4 ohm stereo.

13. Speaker Zone B Output (Luidsprekerzone B uitgang)
    Luidsprekeruitgangsaansluitingen voor zone B. Minimale impedantie: 8 ohm gebrugd of 4 ohm stereo.

    SPEAKER TERMINALS - STEREO MODE (LUIDSPREKERAANSLUITINGEN - STEREOMODUS)
    Sluit voor stereo-uitgang de positieve (rode) aansluiting van de luidspreker aan op de positieve (rode) aansluiting van de versterker en de negatieve (zwarte) aansluiting van de luidspreker op de negatieve (zwarte) aansluiting van de versterker voor elke rechter- en linkerluidspreker.

    SPEAKER TERMINALS - BRIDGED MODE (LUIDSPREKERAANSLUITINGEN - GEBRUGDE MODUS)
    Plaats de "MODE"-schakelaar in de "BRIDGED"-stand en gebruik beide rode aansluitingen om de luidspreker aan te sluiten. Sluit de positieve (rode) aansluiting van de luidspreker aan op de rode (+) aansluiting van de versterker die naast het brugteken staat, en de negatieve (zwarte) aansluiting van de luidspreker op de ongemarkeerde positieve (rode) aansluiting van de versterker.
    OPMERKING: Er kan slechts één zone (A of B) worden gebrugd. Probeer niet beide A- en B-luidsprekeraansluitingen te bruggen! Dit kan resulteren in een lagere impedantie dan waarvoor de versterker is ontworpen en kan uw versterker beschadigen. De minimale impedantie voor de totale belasting die in de gebrugde modus is aangesloten, is 8 ohm.
    OPMERKING: Gebruik klasse 2-bedrading voor luidsprekeraansluitingen. Om de uitgangsaansluiting te bedraden:
    1. Strip de isolatie van elke luidsprekerkabel om 3/8" (10 mm) blanke geleider bloot te leggen.
    2. Draai de bindpost van de uitgangsaansluiting enkele slagen los, steek elke draad in de juiste aansluiting.
    3. Draai de bindpost vast door met de klok mee te draaien totdat deze de luidsprekerkabel stevig vastklemt.

       Hoewel de versterker zichzelf beschermt onder de meeste onjuiste uitgangsomstandigheden, kan een verkeerde configuratie van de luidsprekermodus en een onjuiste aansluiting van luidsprekers de aangesloten luidsprekers en/of de versterker beschadigen. Laat de installatie over aan een gekwalificeerde installatieprofessional en controleer altijd de staat en de lokale elektrische voorschriften bij de installatie.
       OPMERKING: Om sonische degradatie in uw luidsprekerinstallatie te voorkomen, moet de totale weerstand van de luidsprekerkabel onder de 0,5 ohm worden gehouden. Deze tabel geeft de aanbevolen luidsprekerkabeldikte weer in verhouding tot de lengte van de kabel.
       50' of minder - 16 Gauge 2-Cond. CL3 Rated
       50' - 150' - 12 Gauge 2-Cond. CL3 Rated
       150' - 200' - 10 Gauge 2-Cond. CL3 Rated

14. Power Cord (Stroomkabel)
    Deze versterker is geconfigureerd voor gebruik op 115 V (Noord-Amerika). Een zekering bevindt zich intern om te beschermen tegen foutcondities. Raadpleeg gekwalificeerd servicepersoneel als deze moet worden vervangen.

TOEPASSINGEN

STEREO-INSTELLING

In deze configuratie staat de modusschakelaar op "Stereo" (Stereo). Sluit de line-out-aansluitingen van een stereo-voorversterker of -bron aan op de MAIN-ingangsaansluitingen van uw XMP300. Sluit vervolgens uw luidsprekers aan op de aansluitingen met het label "Speaker A" (Luidspreker A) en let op de juiste polariteit. Selecteer de "A"-luidsprekers met behulp van de zonekeuzeknoppen op het voorpaneel. Sluit een tweede (optioneel) paar luidsprekers aan op de aansluitingen met het label "Speaker B" (Luidspreker B). Als u 4 luidsprekers op de XMP300 aansluit, moeten dit uitsluitend luidsprekers van 8 ohm zijn. Druk A en B samen in om beide zones te gebruiken.

(Van voorversterker of receiver line-out)

INSTALLATIE VOOR MEERDERE BRONNEN

In de opstelling met meerdere bronnen is een gedistribueerd audiosysteem aangesloten op de XMP300 als een lokale zoneversterker via de MAIN-ingangen. Normaal gesproken is het gedistribueerde audiosysteem de audiobron voor de XMP300. De gedistribueerde audio wordt vervolgens doorgegeven voor gebruik door extra zones of subzones in het gedistribueerde systeem via de MAIN-uitgangen.

(Van lokale bron line-out) (Van voorversterker line-out) (Uit naar extra zones)

De audio-uitgang van een lokale bron, zoals een MP3-speler, CD, televisie, computer, enz., is via de INTERRUPTING-ingangen aangesloten op de XMP300 en wanneer de lokale bron actief is, heeft het signaal voorrang op het gedistribueerde audiosignaal dat aanwezig is op de MAIN-ingang. Het gedistribueerde audiosignaal is echter nog steeds aanwezig op de MAIN-ingang. In dit geval is de audio-uitgang van de lokale bron te horen via de XMP300. Zodra de lokale bron is uitgeschakeld of gedempt, schakelt de XMP300 automatisch terug naar het gedistribueerde audiosysteem als audiobron, ervan uitgaande dat de lokale bron inactief blijft. Er is een vertraging van maximaal 6 seconden bij het terugschakelen van de INTERRUPTING-ingang naar de MAIN-ingangen.

Beperkte garantie

OSD Audio garandeert dat haar versterkerproducten vrij zijn van defecten in materialen en vakmanschap gedurende een beperkte periode. Gedurende een periode van twee jaar vanaf de oorspronkelijke aankoopdatum zullen we het product naar onze keuze repareren of vervangen, zonder kosten voor onderdelen en arbeid. De klant moet alle kosten voor onderdelen en arbeid betalen nadat de beperkte garantieperiode is verstreken. De beperkte garantieperiode voor in de fabriek gereviseerde producten verloopt na negentig (90) dagen vanaf de oorspronkelijke aankoopdatum.
Deze beperkte garantie is alleen van toepassing op aankopen bij geautoriseerde OSD Audio-elektronicawinkels. Deze beperkte garantie wordt alleen verleend aan de oorspronkelijke koper en is alleen geldig voor consumenten in de Verenigde Staten.
Consumenten zijn verplicht om een kopie van de originele verkoopfactuur van een geautoriseerde OSD Audio-dealer te overleggen wanneer ze een claim indienen op basis van deze beperkte garantie. Deze beperkte garantie dekt alleen storingen als gevolg van defecten in materialen of vakmanschap die optreden tijdens normaal gebruik. Het dekt geen storingen als gevolg van een ongeval, misbruik, verwaarlozing, verkeerde behandeling, verkeerde toepassing, wijziging, foutieve installatie, modificatie, service door iemand anders dan OSD Audio, of schade die toerekenbaar is aan overmacht. Het dekt geen transportkosten naar OSD Audio of schade tijdens het transport. De klant dient zijn defecte product, franco betaald en verzekerd, terug te sturen naar OsdAudio ® pas na ontvangst van een retourmachtiging.
Deze garantie vervalt als het serienummer geheel of gedeeltelijk is verwijderd, gewijzigd of gewist. Reparatie of vervanging onder de voorwaarden van deze garantie verlengt de voorwaarden van deze garantie niet. Mocht een product defect blijken te zijn in vakmanschap of materiaal, dan zijn de enige rechtsmiddelen van de consument reparatie of vervanging zoals bepaald in de voorwaarden van deze garantie. In geen geval is OSD Audio aansprakelijk voor verlies of schade, direct, gevolgschade of incidenteel, voortvloeiend uit het gebruik van of het onvermogen om het product te gebruiken. Er zijn geen andere uitdrukkelijke garanties dan hierboven beschreven.

775 Columbia St., Brea. CA92821
www.osdaudio.com
