OSD PA90 - Handleiding commerciële versterker
Neem even de tijd om de volledige handleiding te lezen en bewaar dit document voor toekomstig gebruik. Lees en neem alle veiligheidsinstructies op elke pagina in acht.
LET OP: Als een onderdeel van dit product beschadigd is of ontbreekt, bel dan de retourafdeling van OSD AUDIO op (888) 779-4968

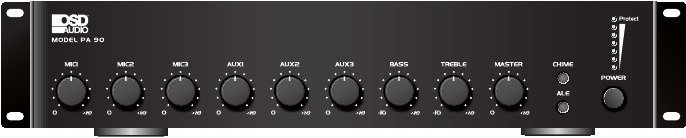

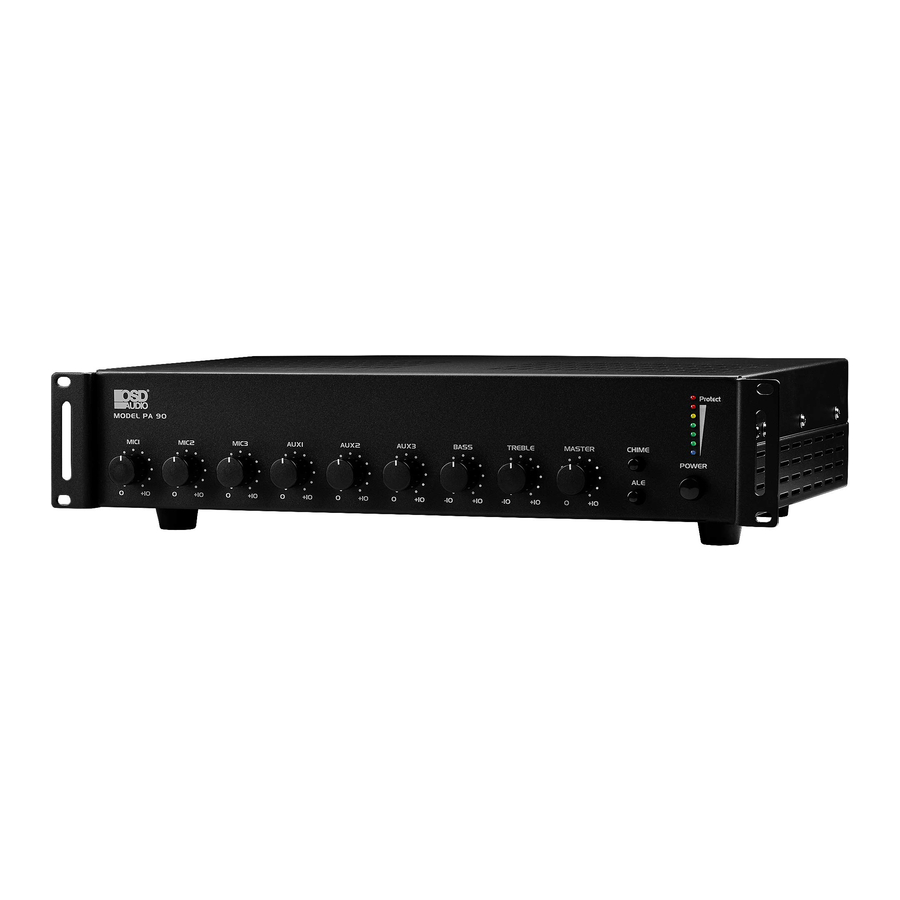

De bediening gebruiken/Voorpaneel
Stroom
Met de POWER-drukknop kunt u de PA90 commerciële versterker handmatig in- of uitschakelen.
Bedieningsknoppen
Ingangsafstelling
De OSD PA90 70V/100V commerciële versterker heeft 6 ingangen: MIC 1, MIC 2, MIC 3, AUX 1, AUX 2 en AUX 3. De ingangsversterking van elk van de ingangen kan worden aangepast met behulp van de bijbehorende bedieningsknop op het voorpaneel.
Uitgangsafstellingen
Met de OSD PA90 commerciële versterker kunt u het uitgangsvolume, de hoge tonen en de bas aanpassen met behulp van de bijbehorende bedieningsknop op het voorpaneel. Er is een LED-meter om het uitgangsniveau aan te geven, die zich boven de POWER-drukknop bevindt.
De OSD PA90 heeft ook een beveiligingsfunctie. Bij kortsluiting, oververhitting of overbelasting wordt deze functie automatisch ingeschakeld, waarna het product wordt gedempt en de RODE PROTECT-LED-indicator gaat branden.
De OSD PA90 heeft ook CHIME- en ALARM-functies. Het ALARM heeft de hoogste prioriteit en CHIME staat op de tweede plaats van alle ingangen. Wanneer u op de CHIME-knop drukt, worden alle ingangen tijdelijk gedempt en komt het belsignaal naar buiten. Wanneer u op de ALE-knop drukt, start u de alarmfunctie, het alarm blijft rinkelen en stopt niet automatisch totdat u nogmaals op de ALE-knop drukt. Alle ingangen worden gedempt, inclusief de CHIME-toon, wanneer de alarmfunctie is ingeschakeld.

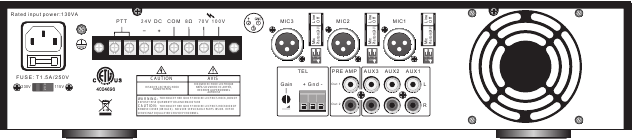

De bediening gebruiken/Achterpaneel
INGANGEN
Er zijn in totaal 7 ingangen op het achterpaneel van de PA90 commerciële versterker, waaronder 3 MIC-ingangen, 3 AUX-ingangen en 1 TEL-ingang met ingangsversterkingsregeling.
De MIC-ingangen gebruiken gebalanceerde XLR-connectoren. Elke MIC ingang heeft een Line/Mic-niveau DIP-schakelaar (Schakelaar 1) en een 24V fantoomvoeding Aan/Uit DIP-schakelaar (Schakelaar 2). Als de Line/Mic DIP-schakelaar naar beneden is geschakeld, is de bijbehorende MIC-ingang ingesteld om Mic-niveau signaalingang te accepteren, als de Line/Mic DIP-schakelaar naar boven is geschakeld, is de bijbehorende MIC-ingang ingesteld om Line-niveau signaalingang te accepteren. Als de fantoomvoeding DIP-schakelaar naar beneden is geschakeld, betekent dit dat de bijbehorende MIC-ingang een fantoomvoeding van 24V aan de microfoon levert, als de fantoomvoeding DIP-schakelaar naar boven is geschakeld, levert de bijbehorende MIC-ingang geen fantoomvoeding aan de microfoon.
De AUX-ingangen gebruiken RCA-connectoren. Elke groep AUX-ingangen heeft "L" en "R" als respectievelijk linker- en rechterkanaalingangen.
De TEL-ingang gebruikt een 3-pins aansluitblok. Hiermee kunt u een telefoonsignaal aansluiten als een ingang van de PA 90. De TEL-ingangsversterking kan worden aangepast met de schroevendraaierafstelknop met het label "Gain" naast het aansluitblok.
De PA90 commerciële versterker ondersteunt ook 2 x RCA Mono-uitgangsfunctie, hiermee kunt u de ene versterker aan de volgende koppelen en dezelfde bron delen die op de PA90 is aangesloten.
OPMERKING: De MIC 1-ingang heeft prioriteit boven de andere ingangen. Wanneer het MIC 1-ingangssignaal aanwezig is, dempt de PA90 automatisch andere ingangen en is alleen de MIC 1-ingang beschikbaar voor uitvoer.
UITGANGEN
De OSD PA90 uitgangsmodule, inclusief PTT Push To Talk, 24V DC back-up voeding, ohm-uitgang, 0V-uitgang en 100V-uitgang, maakt gebruik van de schroefklemmen.
Als u 8 ohm-uitgang wilt gebruiken, sluit u de positieve pool van de luidspreker aan op de "8Ω"-aansluiting van de versterker en sluit u de negatieve pool van de luidspreker aan op de "COM"-aansluiting van de versterker.
Als u 70V-uitgang wilt gebruiken, sluit u de positieve pool van de luidspreker aan op de "70V"-aansluiting van de versterker en sluit u de negatieve pool van de luidspreker aan op de "COM"-aansluiting van de versterker.
Als u 100V-uitgang wilt gebruiken, sluit u de positieve pool van de luidspreker aan op de "100V"-aansluiting van de versterker en sluit u de negatieve pool van de luidspreker aan op de "COM"-aansluiting van de versterker.
Met de PPT-connectoren kunt u de OSD PA90 aansluiten op externe apparaten om de "Push To Talk"-functie te activeren. Wanneer deze functie is ingeschakeld, worden alle ingangen gedempt en kunt u MIC 1 gebruiken om uitzendingen of aankondigingen te doen.
Met de 24V DC-connectoren kunt u een externe back-up voeding aansluiten op de OSD PA90. Het helpt u om de OSD PA90 te gebruiken in toepassingen die moeten blijven werken in geval van een stroomstoring of in mobiele toepassingen waar geen 115V of 230V AC-stroom beschikbaar is.
Opmerking: Deze versterker levert 60W aan de uitgang. Controleer of uw luidsprekers dit vermogen aankunnen om mogelijke schade te voorkomen!
Specificaties
Vermogen Bandbreedte: 50Hz - 15kHz
3x XLR-microfooningangen; Schakelbare 24 volt fantoomvoeding schakelaar per microfooningang
3x broningangen
60W in 8 ohm uitgangsmodus met minder dan 1% THD+N
60W in 70V uitgangsmodus met minder dan 1% THD+N
60W in 100V uitgangsmodus met minder dan 1% THD+N
Frequentie Respons: 50Hz tot 15kHz, (+0dB, -3.0dB)
Signaal-ruisverhouding:
Mic: beter dan 55 dB
Lijn: beter dan 60 dB
AUX: beter dan 70 dB
TEL: beter dan 70 dB
Ingangsgevoeligheid:
Mic: -50 dB
Lijn: -20 dB
AUX: -12 dB
TEL: -10 dB
Toonaanpassing:
Bas: ±10 dB
Hoge tonen: ±10 dB
Voeding: Schakelbare AC 115V/230V, DC 24V
AC Netspanning Zekering: T1.5A/250V
Afmetingen: 19,0"b x 13,3"d x 3,6"h, "2U Rack Space Style"
OPMERKING: Deze versterker kan worden gebruikt met standaard US-spanning (115V) en Europese spanning (230V). De versterker is vooraf ingesteld op de spanning van het land waarin hij wordt verkocht. Gebruik met andere spanningen vereist enkele wijzigingen aan de versterker. Mocht u de versterker willen gebruiken in een ander land dan het land waarvoor hij is gekocht, neem dan contact op met OSD AUDIO op (888) 779-4968
Gebruik alleen met de kar, standaard, statiefbeugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Vermijd letsel door kantelen bij het verplaatsen van de combinatie kar/apparaat.
BEPERKTE GARANTIE
OSD AUDIO garandeert dat haar versterkerproducten gedurende een beperkte periode vrij zijn van defecten in materialen en vakmanschap. Gedurende een periode van twee jaar vanaf de datum van de oorspronkelijke aankoop zullen we het product naar onze keuze repareren of vervangen, zonder kosten voor onderdelen en arbeid.
Deze beperkte garantie is alleen van toepassing op aankopen bij geautoriseerde OSD AUDIO-verkooppunten. Deze beperkte garantie wordt alleen verleend aan de oorspronkelijke koper en is alleen geldig voor klanten in de VS.
Klanten zijn verplicht om een kopie van de originele verkoopfactuur van een geautoriseerde OSD AUDIO-dealer te overleggen wanneer ze een claim indienen onder deze beperkte garantie. Deze beperkte garantie dekt alleen storingen als gevolg van defecten in materialen of vakmanschap die optreden tijdens normaal gebruik. Het dekt geen storingen als gevolg van een ongeval, misbruik, verwaarlozing, verkeerde behandeling, verkeerde toepassing, wijziging, onjuiste installatie, service door iemand anders dan OSD AUDIO of schade die kan worden toegeschreven aan overmacht. Het dekt geen kosten of transport naar OSD AUDIO of schade tijdens het transport. De klant dient zijn defecte product, vracht vooraf betaald en verzekerd, terug te sturen naar OSD AUDIO, pas nadat hij een Retourneer goederenautorisatie (RMA) nummer heeft ontvangen.
Deze garantie vervalt als het serienummer geheel of gedeeltelijk is verwijderd, gewijzigd of gewist. Reparatie van vervanging onder de voorwaarden van deze garantie verlengt de voorwaarden van deze garantie niet. Mocht een product defect blijken te zijn in vakmanschap of materiaal, dan zijn de enige rechtsmiddelen van de klant reparatie of vervanging zoals bepaald onder de voorwaarden van deze garantie. Onder geen enkele omstandigheid is OSD AUDIO aansprakelijk voor verlies of schade, direct, gevolgschade of incidenteel, die voortvloeit uit het gebruik van of het onvermogen om het product te gebruiken.
Als u vragen heeft over het instellen hiervan, bel dan OSD AUDIO-ondersteuning op (888) 779-4968
