GIGABYTE GA-J3355N-D2P - Handleiding moederbord

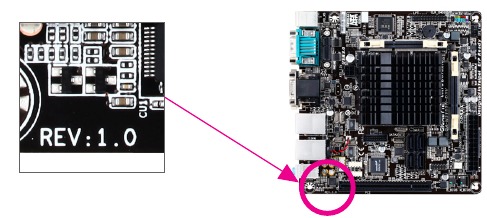

Uw moederbordrevisie identificeren
Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het BIOS, de drivers van het moederbord bijwerkt of wanneer u op zoek bent naar technische informatie.
Voorbeeld:

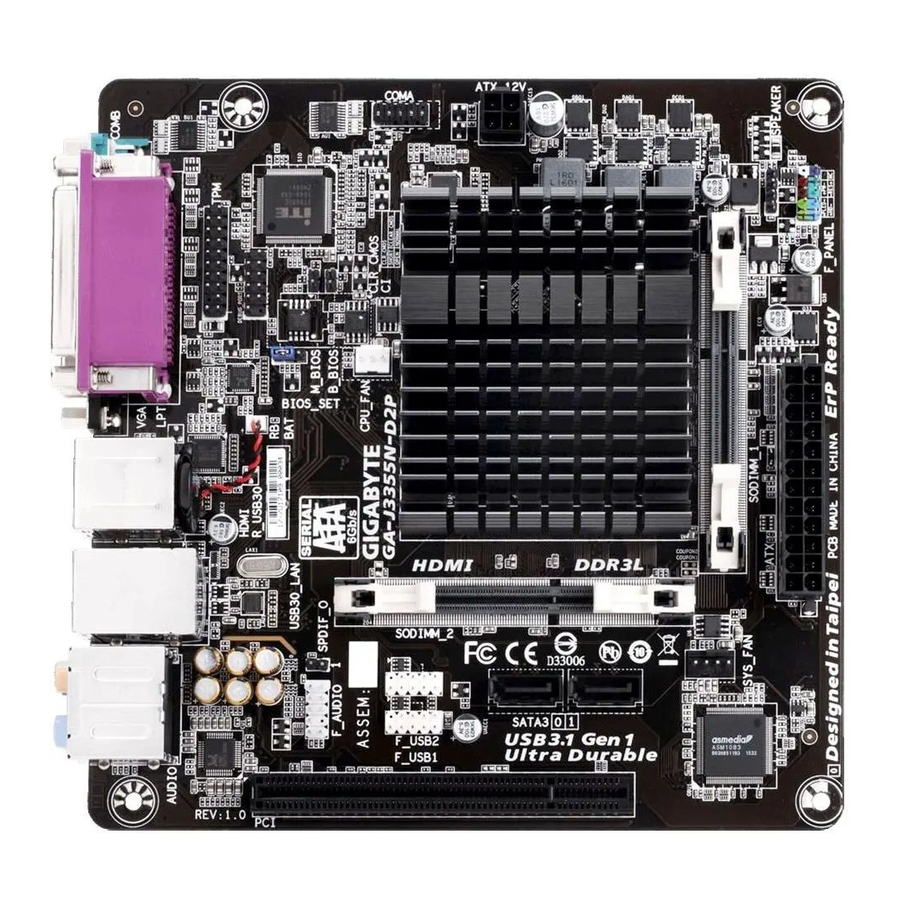

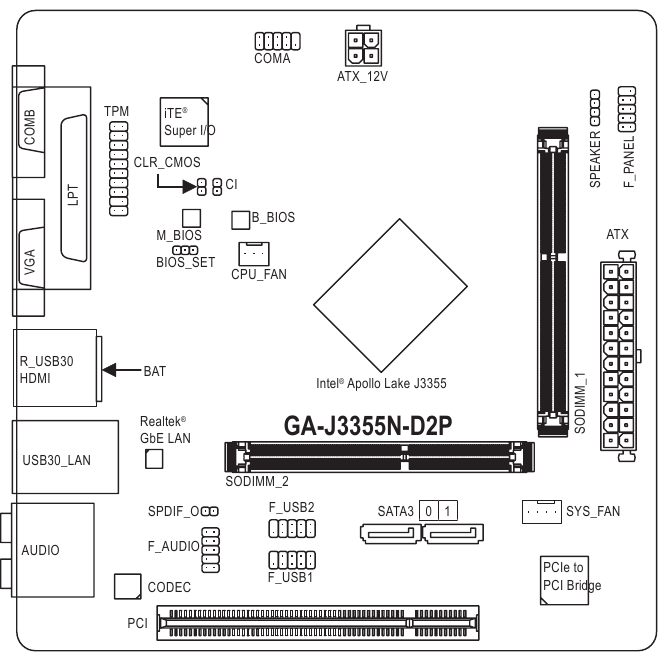

GA-J3355N-D2P Moederbordindeling
Inhoud van de verpakking
- GA-J3355N-D2P moederbord
- Driverdisk voor moederbord
- Gebruikershandleiding
- Twee SATA-kabels
- I/O-afscherming
* De bovenstaande inhoud van de verpakking is slechts ter referentie en de werkelijke items zijn afhankelijk van de productverpakking die u ontvangt. De inhoud van de verpakking kan zonder kennisgeving worden gewijzigd.
Hardware installatie
Installatievoorzorgsmaatregelen
Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie zorgvuldig de gebruikershandleiding en volg deze procedures:
- Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
- Verwijder of breek voor de installatie de S/N-sticker (serienummer) van het moederbord of garantiesticker die door uw dealer is verstrekt niet. Deze stickers zijn vereist voor de garantievalidatie.
- Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
- Zorg er bij het aansluiten van hardwarecomponenten op de interne connectoren op het moederbord voor dat ze stevig en veilig zijn aangesloten.
- Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
- Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen object aan om statische elektriciteit te verwijderen.
- Plaats het moederbord, voordat u het installeert, op een antistatische pad of in een elektrostatische afschermingscontainer.
- Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
- Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
- Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
- Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met de moederbordcircuit of de componenten ervan.
- Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing liggen.
- Plaats het computersysteem niet op een oneffen ondergrond.
- Plaats het computersysteem niet in een omgeving met hoge temperaturen of een natte omgeving.
- Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en lichamelijk letsel bij de gebruiker.
- Als u onzeker bent over installatiestappen of een probleem heeft met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
- Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.
Productspecificaties
| CPU |
|
| Geheugen |
|
| Onboard Graphics |
|
| Audio |
|
| LAN |
|
| Uitbreidingsslots |
|
| Opslaginterface |
|
| USB |
|
| Interne connectoren |
|
| Connectoren achterpaneel |
|
| I/O-controller |
|
| Hardwaremonitor |
|
| BIOS |
|
| Unieke functies |
|
| Gebundelde software |
|
| Besturingssysteem |
|
| Vormfactor |
|
* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.
Bezoek de website van GIGABYTE voor ondersteuningslijsten van geheugenmodules.
Ga naar de pagina Support\Utility List op de website van GIGABYTE om de nieuwste versie van apps te downloaden.
Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.
Het geheugen installeren
Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:
- Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de nieuwste ondersteunde geheugensnelheden en geheugenmodules.)
- Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u de geheugen installeert om schade aan de hardware te voorkomen.
- Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, wijzigt u de richting.
Dual Channel geheugenconfiguratie
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en de capaciteit van het geheugen. Het inschakelen van de Dual Channel geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte. De twee geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:
Kanaal A: SODIMM_1
Kanaal B: SODIMM_2
Vanwege SoC-beperkingen leest u de volgende richtlijnen voordat u het geheugen in Dual Channel-modus installeert. Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken voor optimale prestaties.
Een uitbreidingskaart installeren
Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:
- Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig.
- Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.
Aansluitingen achterpaneel
- Parallelle poort
Gebruik de parallelle poort om apparaten zoals een printer, scanner enz. aan te sluiten. De parallelle poort wordt ook wel een printerpoort genoemd. - Seriële poort
Gebruik de seriële poort om apparaten zoals een muis, modem of andere randapparatuur aan te sluiten. - D-Sub-poort
De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die D-Sub-verbinding ondersteunt op deze poort. - USB 3.1 Gen 1-poort
De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - HDMI-poort
De HDMI-poort is HDCP-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-indelingen. Het ondersteunt ook tot 192 kHz/24-bits 8-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 3840x2160@30 Hz, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
![informatie]()
Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u ervoor zorgen dat u het standaard afspeelapparaat instelt op HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
Dual-Display configuraties voor de Onboard Graphics:
Dual-display configuraties worden ondersteund nadat u de moederbordstuurprogramma's in het besturingssysteem hebt geïnstalleerd. - RJ-45 LAN-poort
De Gigabit Ethernet LAN-poort biedt internetverbinding met een datasnelheid tot 1 Gbps. Hieronder worden de statussen van de LAN-poort-LED's beschreven.
Verbindings-/snelheids-LED:
| Staat | Beschrijving |
| Oranje | 1 Gbps datasnelheid |
| Groen | 100 Mbps datasnelheid |
| Uit | 10 Mbps datasnelheid |
Activiteit-LED:
| Staat | Beschrijving |
| Knipperend | Gegevensoverdracht of -ontvangst vindt plaats |
| Uit | Er vindt geen gegevensoverdracht of -ontvangst plaats |
- Center/Subwoofer-luidsprekeruitgang (oranje)
Gebruik deze audio-aansluiting om center-/subwooferluidsprekers aan te sluiten in een 5.1-/7.1-kanaals audioconfiguratie. - Achterluidsprekeruitgang (zwart)
Deze aansluiting kan worden gebruikt om achterluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie. - Zijluidsprekeruitgang (grijs)
Gebruik deze audio-aansluiting om zijluidsprekers aan te sluiten in een 7.1-kanaals audioconfiguratie. - Lijningang (blauw)
De lijningang. Gebruik deze audio-aansluiting voor lijningangapparaten zoals een optisch station, walkman, enz. - Lijnuitgang (groen)
De lijnuitgang. Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om voorluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie. - Microfooningang (roze)
De microfooningang.

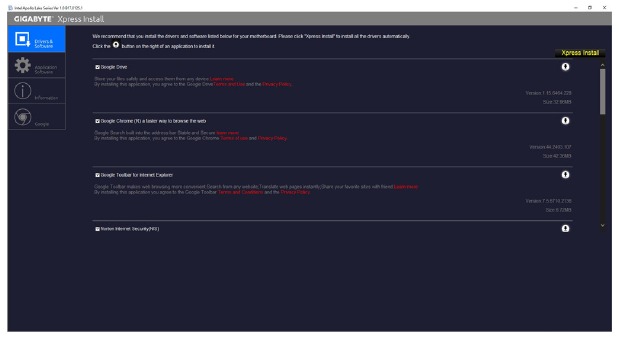

Ga naar de website van GIGABYTE voor meer software-informatie.
- Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en verwijdert u deze vervolgens van het moederbord.
- Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Kantel deze niet van links naar rechts om een elektrische kortsluiting in de kabelconnector te voorkomen.
Interne aansluitingen
- ATX_12V
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1
- F_PANEL
- F_AUDIO
- BAT
- F_USB1/F_USB2
- COMA
- TPM
- SPEAKER
- CLR_CMOS
- CI
- BIOS_SET
- SPDIF_O
Lees de volgende richtlijnen voordat u externe apparaten aansluit:
- Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
- Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
- Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de kabel van het apparaat stevig is bevestigd aan de connector op het moederbord.

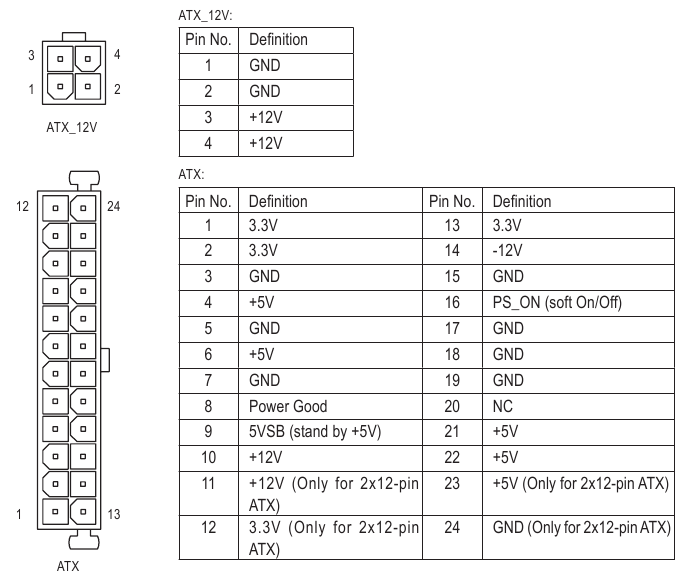

1/2) ATX_12V/ATX (2x2 12V-voedingsconnector en 2x12 hoofdvoedingsconnector)
Met behulp van de voedingsconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de voedingsconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De voedingsconnector heeft een foolproef ontwerp. Sluit de voedingskabel in de juiste richting aan op de voedingsconnector. De 12V-voedingsconnector levert voornamelijk stroom aan de CPU. Als de 12V-voedingsconnector niet is aangesloten, start de computer niet.
3/4) CPU_FAN/SYS_FAN (ventilatorheaders)
Het moederbord heeft een 3-pins CPU-ventilatorheader (CPU_FAN) en een 4-pins systeemventilatorheader (SYS_FAN). De meeste ventilatorheaders hebben een foolproef insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connector is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilator snelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.
Deze ventilatorheaders zijn geen configuratie jumperblokken. Plaats geen jumperkap op de headers.
- SATA3 0/1 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat.
![SATA3 0/1 (SATA 6Gb/s-connectoren)]( "GIGABYTE - GA-J3355N-D2P - SATA3 0/1 (SATA 6Gb/s-connectoren)")
- F_PANEL (frontpaneelheader)
Sluit de aan/uit-schakelaar, de resetknop en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
![F_PANEL (frontpaneelheader)]( "GIGABYTE - GA-J3355N-D2P - F_PANEL (frontpaneelheader)")
- PLED (Power LED, geel):
![]()
Wordt aangesloten op de stroomstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).
- PW (Power Switch, rood): Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg "BIOS Setup", "Chipset" voor meer informatie).
- HD (Hard Drive Activity LED, blauw): Wordt aangesloten op de harde schijfactiviteit-LED op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
- RES (Reset Switch, groen): Wordt aangesloten op de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
- NC (paars): geen verbinding.
Het ontwerp van het voorpaneel kan per behuizing verschillen. Een frontpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, een resetknop, een stroom-LED, een LED voor harde schijfactiviteit, enz. Wanneer u uw frontpaneelmodule van de behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

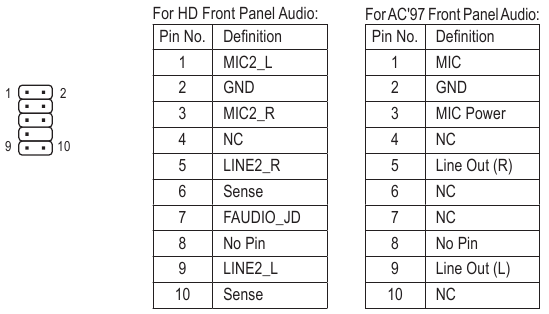

- F_AUDIO (audioheader op het voorpaneel)
De audioheader op het voorpaneel ondersteunt Intel High Definition audio (HD) en AC'97-audio. U kunt uw audiomodule op het voorpaneel van de behuizing aansluiten op deze header. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de header van het moederbord. Een onjuiste verbinding tussen de moduleconnector en de header van het moederbord zorgt ervoor dat het apparaat niet kan werken of het zelfs beschadigt.
![F_AUDIO (audioheader op het voorpaneel)]( "GIGABYTE - GA-J3355N-D2P - F_AUDIO (audioheader op het voorpaneel)")
- De audioheader op het voorpaneel ondersteunt standaard HD-audio.
- Audiosignalen zijn tegelijkertijd aanwezig op zowel de audioaansluitingen op het voor- als op het achterpaneel.
- Sommige behuizingen bieden een audiomodule op het voorpaneel met gescheiden connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule op het voorpaneel die verschillende draadtoewijzingen heeft.
- BAT (batterij)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te behouden wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.
U kunt de CMOS-waarden wissen door de batterijkabel te verwijderen:
- Schakel uw computer uit en haal de stekker uit het stopcontact.
- Haal de batterijkabel uit de batterijkabelheader en wacht een minuut.
- Steek de batterijkabel in.
- Steek de stekker in het stopcontact en start uw computer opnieuw op.
- Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de batterij vervangt.
- Vervang de batterij door een gelijkwaardige. Er kan schade aan uw apparaten ontstaan als de batterij wordt vervangen door een onjuist model.
- Neem contact op met de plaats van aankoop of een plaatselijke dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent over het batterijmodel.
- Let bij het plaatsen van de batterij op de richting van de positieve (+) en negatieve (-) kant van de batterij (de positieve kant moet naar boven wijzen).
- Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.
- F_USB1/F_USB2 (USB 2.0/1.1-headers)
De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele USB-beugel.
![F_USB1/F_USB2 (USB 2.0/1.1-headers)]( "GIGABYTE - GA-J3355N-D2P - F_USB1/F_USB2 (USB 2.0/1.1-headers)")
- Sluit de IEEE 1394-beugel (2x5-pins) kabel niet aan op de USB-header.
- Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.
- COMA (seriële poortheader)
De COM-header kan één seriële poort leveren via een optionele COM-poortkabel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele COM-poortkabel.
![COMA (seriële poortheader)]( "GIGABYTE - GA-J3355N-D2P - COMA (seriële poortheader)")
- TPM (Trusted Platform Module-header)
U kunt een TPM (Trusted Platform Module) aansluiten op deze header.
![TPM (Trusted Platform Module-header)]( "GIGABYTE - GA-J3355N-D2P - TPM (Trusted Platform Module-header)")
- SPEAKER (speakerheader)
Wordt aangesloten op de speaker op het voorpaneel van de behuizing. Het systeem meldt de opstartstatus van het systeem door middel van een pieptooncode. Er is één enkele korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
![]()
- CLR_CMOS (Clear CMOS-jumper)
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen een paar seconden aan te raken.
![]()
- Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de CMOS-waarden wist.
- Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer de BIOS-instellingen handmatig (raadpleeg "BIOS Setup" voor BIOS-configuraties).
- CI (Chassis Intrusion-header)
Dit moederbord biedt een chassisdetectiefunctie die detecteert of de behuizing is verwijderd. Deze functie vereist een behuizing met een ontwerp voor chassisintrdetectie.
![]()
- BIOS_SET
Met deze jumper kunt u schakelen tussen het hoofd-BIOS en het back-up-BIOS door de jumperkap op de pinnen te plaatsen zoals hieronder aangegeven. Plaats de kap over pinnen 1-2 om het hoofd-BIOS in te schakelen of pinnen 2-3 om het back-up-BIOS in te schakelen.
![]()
- SPDIF_O (S/PDIF-uitgangheader)
Deze header ondersteunt digitale S/PDIF-uitgang en verbindt een digitale S/PDIF-audiokabel (meegeleverd door uitbreidingskaarten) voor digitale audio-uitvoer van uw moederbord naar bepaalde uitbreidingskaarten, zoals grafische kaarten en geluidskaarten. Sommige grafische kaarten kunnen bijvoorbeeld vereisen dat u een digitale S/PDIF-audiokabel gebruikt voor digitale audio-uitvoer van uw moederbord naar uw grafische kaart als u een HDMI-scherm op de grafische kaart wilt aansluiten en tegelijkertijd digitale audio-uitvoer van het HDMI-scherm wilt hebben. Lees de handleiding voor uw uitbreidingskaart zorgvuldig door voor informatie over het aansluiten van de digitale S/PDIF-audiokabel.
![]()
BIOS-instellingen
BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS omvat een BIOS-instellingenprogramma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren. Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te bewaren.
Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u op de toets <Delete> tijdens de POST wanneer de stroom wordt ingeschakeld. Om het BIOS te upgraden, gebruikt u het GIGABYTE @BIOS-hulpprogramma, een Windows-gebaseerd hulpprogramma dat de nieuwste versie van het BIOS zoekt en downloadt van internet en het BIOS bijwerkt.
- Omdat het flashen van het BIOS potentieel riskant is, wordt het aanbevolen om het BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van het BIOS. Om het BIOS te flashen, doe dit met de nodige voorzichtigheid. Onvoldoende flashen van het BIOS kan leiden tot een storing in het systeem.
- Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden. (Raadpleeg de sectie "Standaardwaarden herstellen" in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper in het hoofdstuk Installatiehardware voor het wissen van de CMOS-waarden.)
Opstartscherm
Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
Hoofdmenu
Zodra u het BIOS-instellingenprogramma opent, verschijnt het hoofdmenu (zoals hieronder weergegeven) op het scherm. Gebruik de pijltjestoetsen om tussen de items te bewegen en druk op <Enter> om een submenu te accepteren of te openen.
Help hoofdmenu
De beschrijving op het scherm van een gemarkeerde instellingsoptie wordt weergegeven op de onderste regel van het hoofdmenu.
Help submenu
Druk in een submenu op <F1> om een helpscherm (Algemene help) weer te geven met functietoetsen die beschikbaar zijn voor het menu. Druk op <Esc> om het helpscherm te verlaten. Help voor elk item bevindt zich in het itemhelpblok aan de rechterkant van het submenu.
(Voorbeeld BIOS-versie: F1a)
- Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteer dan het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) om uw systeem terug te zetten naar de standaardwaarden.
- De BIOS-instellingenmenu's die in dit hoofdstuk worden beschreven, zijn uitsluitend ter referentie en kunnen verschillen per BIOS-versie.

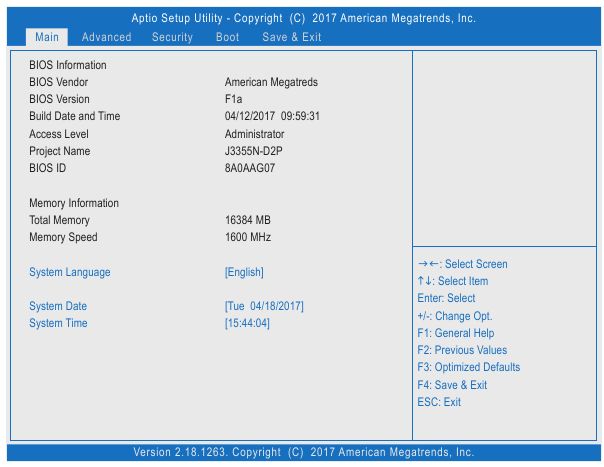

In dit gedeelte vindt u informatie over het model van uw moederbord en de BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.
Systeemtaal
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
Systeemdatum
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Tab> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de toets <+> of <-> om de gewenste waarde in te stellen.
Systeemtijd
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 13.00 uur is 13:00:00. Gebruik <Tab> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de toets <+> of <-> om de gewenste waarde in te stellen.
Toegangsniveau
Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

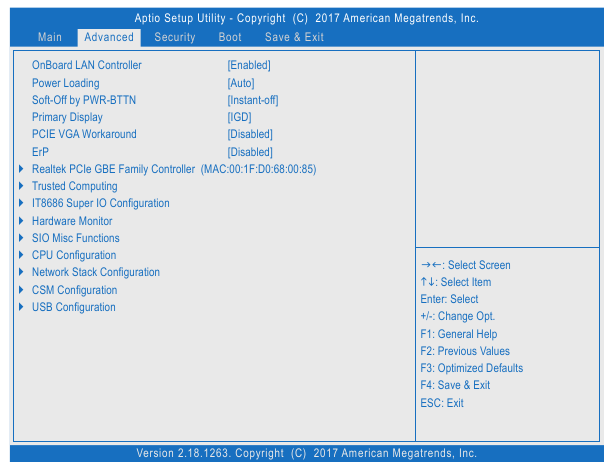

Geavanceerd
OnBoard LAN Controller
Schakelt de onboard LAN-functie in of uit. (Standaard: Ingeschakeld) Als u een add-in netwerkkaart van een derde partij wilt installeren in plaats van de onboard LAN te gebruiken, zet dit item dan op Uitgeschakeld.
Power Loading
Schakelt dummy load in of uit. Wanneer de voeding een lage belasting heeft, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of faalt. Als dit gebeurt, zet deze dan op Enabled (Ingeschakeld). Auto (Automatisch) laat de BIOS deze instelling automatisch configureren. (Standaard: Auto)
Soft-Off by PWR-BTTN
Configureert de manier om de computer in MS-DOS modus uit te schakelen met behulp van de aan/uit-knop.
Instant-Off Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
Delay 4 Sec (Vertraging 4 seconden). Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem in de sluimerstand.
Primary Display
Specificeert de eerste initialisatie van de monitorweergave van de geïnstalleerde PCI-videokaart of de onboard graphics.
IGD Zet de onboard graphics als de eerste weergave. (Standaard)
PCI Zet de grafische kaart op de PCI-sleuf als de eerste weergave.
PCIE VGA Workaround
Hiermee kunt u de compatibiliteit van de PCI-videokaart vergroten. (Standaard: Uitgeschakeld)
ErP
Bepaalt of het systeem het minste vermogen verbruikt in de S5-status (afsluiten). (Standaard: Uitgeschakeld) Opmerking: Wanneer dit item is ingesteld op Enabled (Ingeschakeld), zijn de volgende functies niet beschikbaar: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard, en wake on LAN.
Realtek PCIe GBE Family Controller
Dit submenu geeft informatie over LAN-configuratie en gerelateerde configuratieopties.
Trusted Computing
Schakelt Trusted Platform Module (TPM) in of uit.
IT8686 Super IO Configuration
Dit onderdeel geeft informatie over de super I/O chip en stelt u in staat om de seriële poort en de parallelle poort te configureren.
Hardware Monitor
CPU Temperature/System Temperature Geeft de huidige CPU/systeemtemperatuur weer.
CPU/System Fan Speed Geeft de huidige CPU/systeem ventilatorsnelheden weer.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ Geeft de huidige systeemspanningen weer.
SIO Misc Functions
AC BACK
Bepaalt de status van het systeem na de terugkeer van de stroom na een wisselstroomstoring.
Memory (Geheugen) Het systeem keert terug naar zijn laatst bekende actieve status na de terugkeer van de wisselstroom.
Always On Het systeem wordt ingeschakeld bij de terugkeer van de wisselstroom.
Always Off (Altijd uit) Het systeem blijft uitgeschakeld bij de terugkeer van de wisselstroom. (Standaard)
Case Open
Geeft de detectiestatus weer van de chassis-inbraakdetectie-inrichting die is aangesloten op de CI-header van het moederbord. Als de afdekking van het systeemchassis wordt verwijderd, toont dit veld "Open", anders toont het "Close". Om de status van de chassisinbraak te wissen, zet Reset Case Open Status (Reset Case Open Status) op Enabled (Ingeschakeld), sla de instellingen op in de CMOS en herstart vervolgens uw systeem.
Reset Case Open Status
Disabled Behoudt of wist de record van de vorige chassisinbraakstatus. (Standaard)
Enabled (Ingeschakeld) Wist de record van de vorige chassisinbraakstatus en het veld Case Open toont "No" bij de volgende keer opstarten.
Case intrusion Prompt
Hiermee kunt u bepalen of u een melding over chassisinbraak wilt weergeven bij het opstarten van het systeem. (Standaard: Uitgeschakeld)
CPU Configuration
CPU Power Management
EIST
Schakelt Enhanced Intel ® Speed Step Technology (EIST) in of uit. Afhankelijk van de CPU-belasting kan Intel EIST-technologie de CPU-spanning en de kernfrequentie dynamisch en effectief verlagen om het gemiddelde stroomverbruik en de warmteproductie te verminderen. Auto (Automatisch) laat de BIOS deze instelling automatisch configureren. (Standaard: Ingeschakeld)
Turbo Mode
Hiermee kunt u bepalen of u de Intel ® CPU Turbo Boost-technologie wilt inschakelen. (Standaard: Ingeschakeld)
C-States
Schakelt ondersteuning voor C-States in of uit. (Standaard: Ingeschakeld)
Enhanced C-states
Hiermee kunt u bepalen of de CPU C-statussen mag invoeren. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. Dit item kan alleen worden geconfigureerd wanneer C-States (C-statussen) is ingeschakeld. (Standaard: Ingeschakeld)
Active Processor Cores
Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren. (Standaard: Uitgeschakeld)
Intel Virtualization Technology
Schakelt Intel ® Virtualization Technology in of uit. Virtualisatie verbeterd door Intel ® Virtualization Technology stelt een platform in staat om meerdere besturingssystemen en applicaties in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Ingeschakeld)
VT-d
Schakelt Intel ® Virtualization Technology voor Directed I/O in of uit. (Standaard: Uitgeschakeld)
Network Stack Configuration
Network Stack
Schakelt opstarten vanaf het netwerk uit of in om een OS met GPT-indeling te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
Ipv4 PXE Support
Schakelt IPv4 PXE Support in of uit. Dit item kan alleen worden geconfigureerd wanneer Network Stack (Netwerkstack) is ingeschakeld.
Ipv4 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd wanneer Network Stack (Netwerkstack) is ingeschakeld.
Ipv6 PXE Support
Schakelt IPv6 PXE Support in of uit. Dit item kan alleen worden geconfigureerd wanneer Network Stack (Netwerkstack) is ingeschakeld.
Ipv6 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd wanneer Network Stack (Netwerkstack) is ingeschakeld.
PXE boot wait time
Hiermee kunt u configureren hoe lang u moet wachten voordat u op <Esc> kunt drukken om de PXE-boot af te breken. Dit item kan alleen worden geconfigureerd wanneer Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 0)
Media detect count
Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item kan alleen worden geconfigureerd wanneer Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 1)
CSM Configuration
CSM Support
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-bootproces te ondersteunen.
Enabled (Ingeschakeld) Schakelt UEFI CSM in. (Standaard)
Disabled (Uitgeschakeld) Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-bootproces.
Network
Hiermee kunt u selecteren of u de UEFI of legacy optie-ROM voor de LAN-controller wilt inschakelen.
Do not launch (Niet starten) Schakelt optie-ROM uit.
UEFI Schakelt alleen UEFI-optie-ROM in. (Standaard)
Legacy Schakelt alleen legacy optie-ROM in. Dit item kan alleen worden geconfigureerd wanneer CSM Support (CSM-ondersteuning) is ingesteld op Enabled (Ingeschakeld).
Storage
Hiermee kunt u selecteren of u de UEFI of legacy optie-ROM voor de opslagapparaatcontroller wilt inschakelen.
Do not launch (Niet starten) Schakelt optie-ROM uit.
UEFI Schakelt alleen UEFI-optie-ROM in. (Standaard)
Legacy Schakelt alleen legacy optie-ROM in. Dit item kan alleen worden geconfigureerd wanneer CSM Support (CSM-ondersteuning) is ingesteld op Enabled (Ingeschakeld).
Video
Hiermee kunt u selecteren of u de UEFI of legacy optie-ROM voor de grafische controller wilt inschakelen.
Do not launch (Niet starten) Schakelt optie-ROM uit.
UEFI Schakelt alleen UEFI-optie-ROM in. (Standaard)
Legacy Schakelt alleen legacy optie-ROM in. Dit item kan alleen worden geconfigureerd wanneer CSM Support (CSM-ondersteuning) is ingesteld op Enabled (Ingeschakeld).
Other PCI devices
Hiermee kunt u selecteren of u de UEFI of Legacy optie-ROM wilt inschakelen voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers.
Do not launch (Niet starten) Schakelt optie-ROM uit.
UEFI Schakelt alleen UEFI-optie-ROM in. (Standaard)
Legacy Schakelt alleen legacy optie-ROM in. Dit item kan alleen worden geconfigureerd wanneer CSM Support (CSM-ondersteuning) is ingesteld op Enabled (Ingeschakeld).
USB Configuration
Onboard USB Feature
Schakelt de onboard USB-functie in of uit. (Standaard: Ingeschakeld)
Legacy USB Support
Zorgt ervoor dat USB-toetsenbord/muis in MS-DOS kunnen worden gebruikt. (Standaard: Ingeschakeld)
XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
USB Mass Storage Driver Support
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
USB Storage Devices
Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.

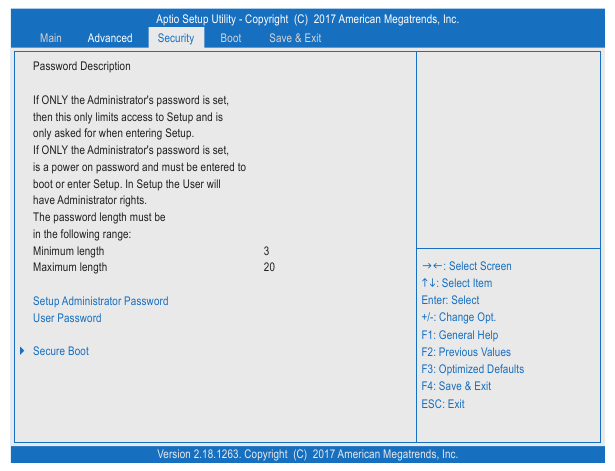

Beveiliging
Administratorwachtwoord instellen
Hiermee kunt u een administratorwachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het administratorwachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. In tegenstelling tot het gebruikerswachtwoord kunt u met het administratorwachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
Gebruikerswachtwoord
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het administratorwachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en wanneer u om het wachtwoord wordt gevraagd, voert u eerst het juiste wachtwoord in. Wanneer u om een nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen. OPMERKING: Stel het administratorwachtwoord in voordat u het gebruikerswachtwoord instelt.
HDD-beveiligingsconfiguratie
Geeft een lijst weer van aangesloten harde schijven en stelt u in staat om een wachtwoord in te stellen voor een specifieke harde schijf. Dit item verschijnt alleen wanneer er een harde schijf is geïnstalleerd.
Secure Boot
Systeemmodus
Geeft de huidige systeemmodus weer.
Secure Boot
Geeft de huidige Secure Boot-status weer.
Vendor Keys
Geeft de vendor keys weer.
Attempt Secure Boot
Schakelt de Secure Boot-functie in of uit. Secure Boot vereist dat alle toepassingen die tijdens het opstartproces worden uitgevoerd, vooraf zijn ondertekend met geldige digitale certificaten. Op deze manier weet het systeem dat er niet is geknoeid met alle bestanden die worden geladen voordat Windows 8 wordt geladen en naar het aanmeldscherm gaat.
(Standaard: Uitgeschakeld)
Secure Boot Mode
Hiermee kunt u de Secure Boot-modus configureren. (Standaard: Aangepast)
Key Management
Deze sectie biedt u configuratie-opties voor Secure Boot key
Opstarten
Time-out instelling prompt
Hiermee kunt u het aantal seconden configureren dat het BIOS-instellingenpromptscherm actief blijft. (Standaard: 1)
Status NumLock bij opstarten
Schakelt de Numlock-functie op het numerieke toetsenblok van het toetsenbord in of uit na de POST. (Standaard: Aan)
LOGO Volledig scherm weergeven
Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Uitgeschakeld slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Opstartoptieprioriteiten #1/2
Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen de prefix "UEFI:" op de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met de prefix "UEFI:".
Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bits, selecteert u het optische station dat de Windows 10 64-bits installatieschijf bevat en de prefix "UEFI:" heeft.
BBS-prioriteiten harde schijf/cd/dvd-romstation/diskettedrive/netwerkapparaat
Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettedrives en apparaten die de functie Opstarten vanaf LAN ondersteunen, enz. Druk op <Enter> op dit item om het submenu te openen dat de apparaten van hetzelfde type weergeeft die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat van dit type is geïnstalleerd.
Snel opstarten
Schakelt Snel opstarten in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
SATA-ondersteuning
Alle Sata-apparaten Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
Laatste opgestarte HDD Met uitzondering van het vorige opstartstation zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld of Ultra Fast.
VGA-ondersteuning
Hiermee kunt u selecteren welk type besturingssysteem u wilt opstarten.
Auto Schakelt alleen de legacy option ROM in.
EFI-stuurprogramma Schakelt EFI option ROM in. (Standaard) Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld of Ultra Fast.
USB-ondersteuning
Uitgeschakeld Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Volledige initialisatie Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
Gedeeltelijke initialisatie Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard) Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld. Deze functie is uitgeschakeld als Snel opstarten is ingesteld op Ultra Fast.
PS2-apparatenondersteuning
Uitschakelen Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Inschakelen Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard) Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld. Deze functie is uitgeschakeld als Snel opstarten is ingesteld op Ultra Fast.
Netwerkstackstuurprogramma-ondersteuning
Uitschakelen Schakelt opstarten vanaf het netwerk uit. (Standaard)
Inschakelen Schakelt opstarten vanaf het netwerk in. Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld of Ultra Fast.
Nieuw beleid opstartoptie
Hiermee kunt u bepalen of de opstartvolgorde moet worden gewijzigd wanneer er een nieuw apparaat wordt toegevoegd.
Standaard Behoudt de vorige instellingen voor de opstartvolgorde. (Standaard)
Plaats eerst Stel het nieuw toegevoegde apparaat in als het eerste opstartapparaat.
Plaats als laatste Stel het nieuw toegevoegde apparaat in als het laatste opstartapparaat.

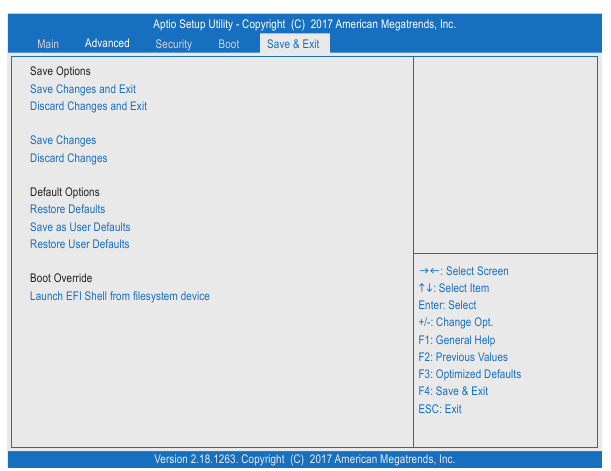

Opslaan en afsluiten
Wijzigingen opslaan en afsluiten
Druk op <Enter> op dit item en selecteer Ja. Dit slaat de wijzigingen op in de CMOS en sluit het BIOS Setup-programma af. Selecteer Nee of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.
Wijzigingen negeren en afsluiten
Druk op <Enter> op dit item en selecteer Ja. Dit sluit de BIOS Setup af zonder de wijzigingen die in de BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer Nee of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.
Wijzigingen opslaan
Druk op <Enter> op dit item en selecteer Ja om de wijzigingen op te slaan in de CMOS. Selecteer Nee of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.
Wijzigingen negeren
Druk op <Enter> op dit item en selecteer Ja om de BIOS-wijzigingen te annuleren. Selecteer Nee of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.
Standaardwaarden herstellen
Druk op <Enter> op dit item en selecteer Ja om de standaard fabrieksinstellingen van het BIOS te laden. De standaard BIOS-instellingen helpen het systeem om optimaal te werken. Laad altijd de geoptimaliseerde standaardwaarden na het bijwerken van het BIOS of na het wissen van de CMOS-waarden.
Opslaan als gebruikersstandaardwaarden
Sla de huidige BIOS-instellingen op als door de gebruiker gedefinieerde standaardinstellingen.
Gebruikersstandaardwaarden herstellen
Laad de door de gebruiker gedefinieerde standaardinstellingen voor alle BIOS-opties.
Opstarten overschrijven
Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Ja om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en opgestart vanaf dat apparaat.
Start EFI Shell vanaf bestandssysteemapparaat
Hiermee kunt u de EFI Shell-toepassing (shell.efi) starten vanaf een van de beschikbare bestandssysteemapparaten. Druk op <Enter> op deze optie en het systeem wordt automatisch opnieuw opgestart naar het EFI Shell-scherm.
Installatie van stuurprogramma's
- Installeer eerst het besturingssysteem voordat u de stuurprogramma's installeert.
- Plaats na de installatie van het besturingssysteem de driverdisk van het moederbord in uw optische drive. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "Run Run.exe". (Of ga naar Mijn Computer, dubbelklik op de optische drive en voer het programma Run.exe uit.)
"Xpress Install" scant automatisch uw systeem en geeft vervolgens een overzicht van alle stuurprogramma's die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde stuurprogramma's. Of klik op de pijl
om de stuurprogramma's die u nodig hebt afzonderlijk te installeren.
Contact opnemen
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technische en niet-technische ondersteuning (verkoop/marketing): http://esupport.gigabyte.com
WEB-adres (Engels): http://www.gigabyte.com
WEB-adres (Chinees): http://www.gigabyte.tw

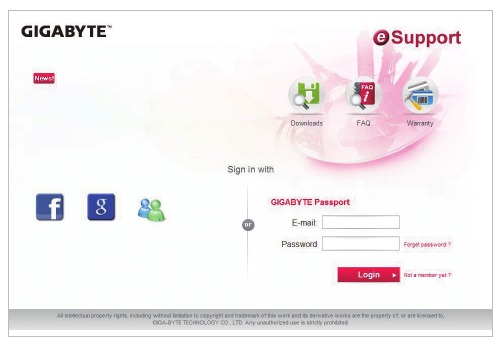

- GIGABYTE eSupport Om een technische of niet-technische (verkoop/marketing) vraag in te dienen, gaat u naar: http://esupport.gigabyte.com
![]()
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download GIGABYTE GA-J3355N-D2P - Handleiding moederbord
