GIGABYTE GA-A320M-DS2 - Moederbordhandleiding

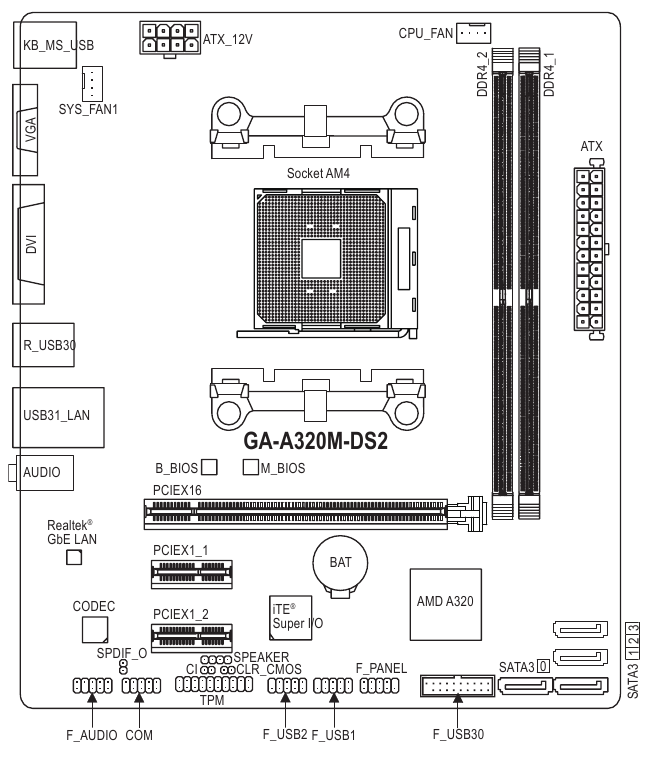

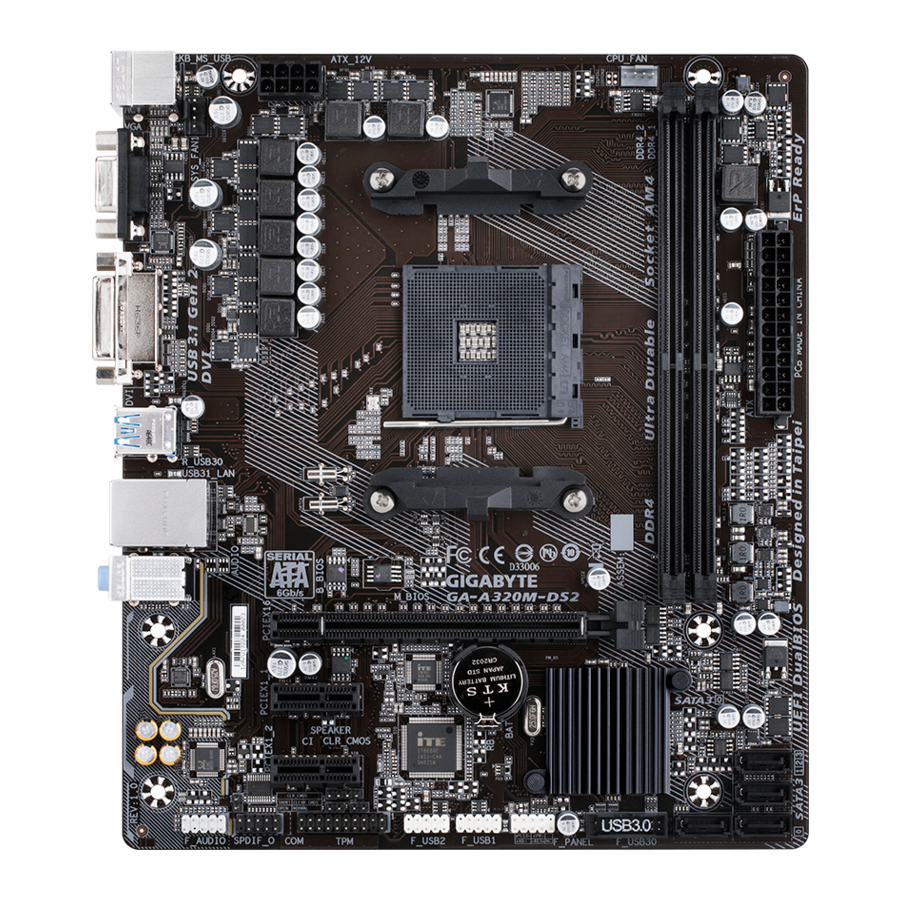

GA-A320M-DS2 Moederbordindeling

Moederbordindeling

Inhoud van de doos

  • GA-A320M-DS2-moederbord
  • Driverdisk voor moederbord
  • Gebruikershandleiding
  • Twee SATA-kabels
  • I/O-schild

* De bovenstaande inhoud van de doos is slechts ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt.
De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.

Hardware installatie

Installatie voorzorgsmaatregelen

Het moederbord bevat talloze delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

  • Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
  • Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
  • Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
  • Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
  • Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
  • Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband heeft, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
  • Plaats het moederbord voor de installatie op een antistatische mat of in een elektrostatische afschermingscontainer.
  • Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
  • Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
  • Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
  • Om schade aan het moederbord te voorkomen, mogen schroeven geen contact maken met het moederbordcircuit of de componenten ervan.
  • Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
  • Plaats het computersysteem niet op een oneffen ondergrond.
  • Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een vochtige omgeving.
  • Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en fysiek letsel aan de gebruiker.
  • Als u niet zeker bent over bepaalde installatiestappen of een probleem heeft met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
  • Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

CPUCPU
  • AM4 Socket:
    • AMD Ryzen ™ processor
    • AMD 7th Generation A-series/Athlon ™ processors (Ga naar de website van GIGABYTE voor de meest recente lijst met ondersteunde CPU's.)
ChipsetChipset
  • AMD A320
GeheugenMemory (Geheugen)
  • 2 x DDR4 DIMM-sockets die tot 32 GB systeemgeheugen ondersteunen
  • Dual channel memory architecture (Dual-channel geheugenarchitectuur)
  • Support for DDR4 2667 (Note) /2400/2133 MHz memory modules (Ondersteuning voor DDR4 2667 (Opmerking) /2400/2133 MHz geheugenmodules)
  • S upport for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) (Ondersteuning voor ECC Un-buffered DIMM 1Rx8/2Rx8 geheugenmodules (werken in niet-ECC modus))
  • Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules (Ondersteuning voor niet-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 geheugenmodules)
  • Support for Extreme Memory Profile (XMP) memory modules (Go to GIGABYTE's website for the latest supported memory speeds and memory modules.) (Ondersteuning voor Extreme Memory Profile (XMP) geheugenmodules (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.))
Onboard graphicsOnboard Graphics (On-board grafische kaart)
  • Integrated Graphics Processor: (Geïntegreerde grafische processor:)
    • 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz (1 x D-Sub-poort, ondersteunt een maximale resolutie van 1920x1200@60 Hz)
    • 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz (1 x DVI-D-poort, ondersteunt een maximale resolutie van 1920x1200@60 Hz)
      * The DVI-D port does not support D-Sub connection by adapter. (De DVI-D-poort ondersteunt geen D-Sub-verbinding via een adapter.)
    • Maximum shared memory of 2 GB (Maximaal gedeeld geheugen van 2 GB)
AudioAudio
  • Realtek ® ALC887 codec
  • High Definition Audio (High Definition Audio)
  • 2/4/5.1/7.1-channel (2/4/5.1/7.1-kanaals)
    * To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver. (* Om 7.1-kanaals audio te configureren, moet u een HD-audio module op het voorpaneel gebruiken en de multi-channel audio functie inschakelen via de audio driver.)
  • Support for S/PDIF Out (Ondersteuning voor S/PDIF Out)
LANLAN
  • Realtek ® GbE LAN chip (10/100/1000 Mbit)
UitbreidingsslotsExpansion Slots (Uitbreidingsslots)
  • 1x PCI Express x16 slot, running at x16 (PCIEX16) (1x PCI Express x16 slot, draaiend op x16 (PCIEX16)) (Note) (Opmerking)
    * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. (The PCIEX16 slot conforms to PCI Express 3.0 standard.) (* Voor optimale prestaties, als er maar één PCI Express grafische kaart geïnstalleerd wordt, zorg er dan voor dat deze in de PCIEX16 slot wordt geïnstalleerd. (De PCIEX16 slot voldoet aan de PCI Express 3.0 standaard.))
  • 2x PCI Express x1 slots (2x PCI Express x1 slots)
    (The PCI Express x1 slots conform to PCI Express 2.0 standard.) (De PCI Express x1 slots voldoen aan de PCI Express 2.0 standaard.)
OpslaginterfaceStorage Interface (Opslaginterface)
  • 4 x SATA 6Gb/s connectors (4 x SATA 6Gb/s connectoren)
  • Support for RAID 0, RAID 1, and RAID 10 (Ondersteuning voor RAID 0, RAID 1 en RAID 10)
USBUSB
  • Chipset:
    • 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel (1 x USB 3.1 Gen 2 Type-A poort (rood) op het achterpaneel)
    • 2 x USB 3.1 Gen 1 ports available through the internal USB header (2 x USB 3.1 Gen 1 poorten beschikbaar via de interne USB header)
    • 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) (6 x USB 2.0/1.1 poorten (2 poorten op het achterpaneel, 4 poorten beschikbaar via de interne USB headers))
  • CPU:
    • 3 x USB 3.1 Gen 1 ports on the back panel (3 x USB 3.1 Gen 1 poorten op het achterpaneel)
Interne connectorenInternal Connectors (Interne connectoren)
  • 1 x 24-pin ATX main power connector (1 x 24-pin ATX-hoofdstroomconnector)
  • 1 x 8-pin ATX 12V power connector (1 x 8-pin ATX 12V-stroomconnector)
  • 4 x SATA 6Gb/s connectors (4 x SATA 6Gb/s connectoren)
  • 1 x CPU fan header (1 x CPU-fan header)
  • 1 x system fan header (1 x systeem-fan header)
  • 1 x front panel header (1 x header voor het voorpaneel)
  • 1 x front panel audio header (1 x audio header voor het voorpaneel)
  • 1 x S/PDIF Out header (1 x S/PDIF Out header)
  • 1 x USB 3.1 Gen 1 header (1 x USB 3.1 Gen 1 header)
  • 2 x USB 2.0/1.1 headers (2 x USB 2.0/1.1 headers)
  • 1 x Trusted Platform Module (TPM) header (1 x Trusted Platform Module (TPM) header)
  • 1 x serial port header (1 x seriële poort header)
  • 1 x speaker header (1 x speaker header)
  • 1 x chassis intrusion header (1 x chassis intrusion header)
  • 1 x Clear CMOS jumper (1 x Clear CMOS jumper)
Connectoren achterpaneelBack Panel Connectors (Connectoren achterpaneel)
  • 1 x PS/2 keyboard/mouse port (1 x PS/2 toetsenbord/muis poort)
  • 1 x D-Sub port (1 x D-Sub poort)
  • 1 x DVI-D port (1 x DVI-D poort)
  • 3 x USB 3.1 Gen 1 ports (3 x USB 3.1 Gen 1 poorten)
  • 1 x USB 3.1 Gen 2 Type-A port (red) (1 x USB 3.1 Gen 2 Type-A poort (rood))
  • 2 x USB 2.0/1.1 ports (2 x USB 2.0/1.1 poorten)
  • 1 x RJ-45 port (1 x RJ-45 poort)
  • 3 x audio jacks (Line In, Line Out, Mic In) (3 x audio jacks (Line In, Line Out, Mic In))
I/O controllerI/O Controller
  • iTE ® I/O Controller Chip
HardwaremonitorHardware Monitor (Hardwaremonitor)
  • Voltage detection (Spanningsdetectie)
  • Temperature detection (Temperatuurdetectie)
  • Fan speed detection (Detectie van ventilatorsnelheid)
  • Overheating warning (Oververhittingswaarschuwing)
  • Fan fail warning (Waarschuwing ventilatorstoring)
  • Fan speed control (Ventilatorsnelheidregeling)
    * Whether the fan speed control function is supported will depend on the fan you install. (* Of de functie voor ventilatorsnelheidregeling wordt ondersteund, hangt af van de ventilator die u installeert.)
BIOSBIOS
  • 2 x 128 Mbit flash (2 x 128 Mbit flash)
  • Use of licensed AMI UEFI BIOS (Gebruik van gelicentieerde AMI UEFI BIOS)
  • Support for DualBIOS ™ (Ondersteuning voor DualBIOS ™)
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unieke kenmerkenUnique Features (Unieke kenmerken)
  • Support for APP Center (Ondersteuning voor APP Center)
    * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. (* Beschikbare applicaties in APP Center kunnen variëren per moederbordmodel. Ondersteunde functies van elke applicatie kunnen ook variëren, afhankelijk van de specificaties van het moederbord.)
    • @BIOS
    • 3D OSD
    • Ambient LED
    • AutoGreen
    • BIOS Setup (BIOS-instellingen)
    • Cloud Station
    • Color Temperature (Kleurtemperatuur)
    • EasyTune
    • Fast Boot (Snel opstarten)
    • Game Boost
    • ON/OFF Charge
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer (Systeeminformatieviewer)
    • USB Blocker
    • V-Tuner
  • Support for Q-Flash (Ondersteuning voor Q-Flash)
  • Support for Xpress Install (Ondersteuning voor Xpress Install)
Gebundelde softwareBundled Software (Gebundelde software)
  • Norton ® Internet Security (OEM version)
  • cFosSpeed
BesturingssysteemOperating System (Besturingssysteem)
  • Support for Windows 10 64-bit (Ondersteuning voor Windows 10 64-bit)
  • Support for Windows 7 64-bit (Ondersteuning voor Windows 7 64-bit)
    * Please download the "Windows USB Installation Tool" (Windows USB-installatietool) from GIGABYTE's website and install it before installing Windows 7. (* Download de "Windows USB Installation Tool" (Windows USB-installatietool) van de website van GIGABYTE en installeer deze voordat u Windows 7 installeert.)
VormfactorForm Factor (Vormfactor)
  • Micro ATX Form Factor; 22.6cm x 19.5cm (Micro ATX-vormfactor; 22,6 cm x 19,5 cm)

* GIGABYTE reserves the right to make any changes to the product specifications and product-related information without prior notice. (* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.)

(Note)Actual support may vary by CPU.

Please visit GIGABYTE's website for support lists of CPU, memory modules, and SSDs devices. (Bezoek de website van GIGABYTE voor ondersteuningslijsten van CPU's, geheugenmodules en SSD-apparaten.)
Link naar de ondersteuningslijst
Please visit the Support\Utility List page on GIGABYTE's website to download the latest version of apps. (Bezoek de Support\Utility List-pagina op de website van GIGABYTE om de nieuwste versie van apps te downloaden.)
Link naar de hulpprogramma lijst

De CPU installeren

voorzichtigLees de volgende richtlijnen voordat u begint met het installeren van de CPU:

  • Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente CPU-ondersteuningslijst.)
  • Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
  • Zoek pin nummer één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd.
  • Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
  • Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
  • Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, aangezien deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

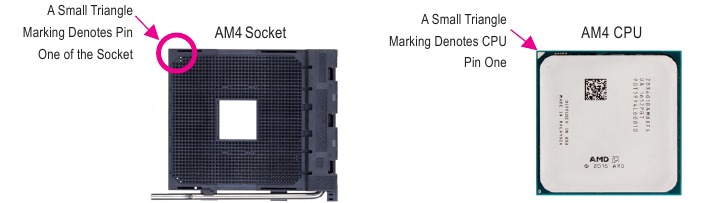

De CPU installeren
Zoek pin nummer één (aangegeven door een kleine driehoek) van de CPU-socket en de CPU.
De CPU installeren

Het geheugen installeren

voorzichtigLees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

  • Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
  • Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
  • Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai de richting dan om.

Dual Channel geheugenconfiguratie
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert de BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de originele geheugenbandbreedte. De twee geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:
Kanaal A: DDR4_2
Kanaal B: DDR4_1
Vanwege CPU-beperkingen, lees de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.

  1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
  2. Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.

Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.

Een uitbreidingskaart installeren

voorzichtigLees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

  • Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding zorgvuldig door die bij uw uitbreidingskaart is geleverd.
  • Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen op het achterpaneel

Aansluitingen op het achterpaneel

  1. USB 2.0/1.1-poort
    De USB-poort ondersteunt de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
  2. PS/2 toetsenbord/muis-poort
    Gebruik deze poort om een PS/2-muis of -toetsenbord aan te sluiten.
  3. D-Sub-poort
    De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die D-Sub-verbinding ondersteunt aan op deze poort.
  4. DVI-D-poort (Opmerking)
    De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die DVI-D-verbinding ondersteunt aan op deze poort.
  5. USB 3.1 Gen 1-poort
    De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
  6. RJ-45 LAN-poort
    De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.

    Verbindings-/snelheids-LED:
    Status Beschrijving
    Oranje 1 Gbps gegevenssnelheid
    Groen 100 Mbps gegevenssnelheid
    Uit 10 Mbps gegevenssnelheid
    Activiteits-LED:
    Status Beschrijving
    Knipperend Gegevensoverdracht of -ontvangst vindt plaats
    Uit Geen gegevensoverdracht of -ontvangst vindt plaats
  7. USB 3.1 Gen 2 Type-A-poort (Rood)
    De USB 3.1 Gen 2 Type-A-poort ondersteunt de USB 3.1 Gen 2-specificatie en is compatibel met de USB 3.1 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
  8. Line In (Blauw)
    De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optische drive, walkman, etc.
  9. Line Out (Groen)
    De line-out-aansluiting. Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om voorluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audio-configuratie.
  10. Mic In (Roze)
    De Mic-in-aansluiting.


Om 7.1-kanaals audio te configureren, moet u een HD-audio-module op het voorpaneel gebruiken en de meerkanaals audiofunctie inschakelen via de audiodriver. Bezoek de website van GIGABYTE voor meer software-informatie.

voorzichtig

  • Wanneer u de kabel verwijdert die is aangesloten op een aansluiting op het achterpaneel, verwijder dan eerst de kabel van uw apparaat en verwijder deze vervolgens van het moederbord.
  • Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet van links naar rechts om een elektrische kortsluiting in de kabelconnector te voorkomen.

(Opmerking) De DVI-D-poort ondersteunt geen D-Sub-verbinding via een adapter.

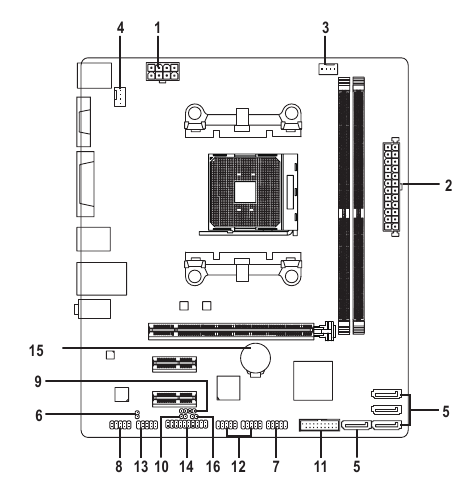

Interne Connectoren

Interne Connectoren

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1
  5. SATA3 0/1/2/3
  6. SPDIF_O
  7. F_PANEL
  8. F_AUDIO
  1. SPEAKER
  2. CI
  3. F_USB30
  4. F_USB1/F_USB2
  5. COM
  6. TPM
  7. BAT
  8. CLR_CMOS

voorzichtigheidLees de volgende richtlijnen voordat u externe apparaten aansluit:

  • Zorg er eerst voor dat uw apparaten voldoen aan de connectoren die u wilt aansluiten.
  • Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
  • Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

1/2) ATX_12V/ATX (2x4 12V Power Connector en 2x12 Main Power Connector)
Door het gebruik van de voedingsconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de voedingsconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De voedingsconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de voedingsconnector. De 12V-voedingsconnector levert voornamelijk stroom aan de CPU. Als de 12V-voedingsconnector niet is aangesloten, start de computer niet.

Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of onopstartbaar systeem.

Pinnummer Definitie Pinnummer Definitie
1 GND (alleen voor 2x4-pins 12V) 5 +12V (alleen voor 2x4-pins 12V)
2 GND (alleen voor 2x4-pins 12V) 6 +12V (alleen voor 2x4-pins 12V)
3 GND 7 +12V
4 GND 8 +12V

Pinnummer Definitie Pinnummer Definitie
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (soft aan/uit)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand-by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (alleen voor 2x12-pins ATX) 23 +5V (alleen voor 2x12-pins ATX)
12 3.3V (alleen voor 2x12-pins ATX) 24 GND (alleen voor 2x12-pins ATX)

3/4) CPU_FAN/SYS_FAN1 (Ventilatorkoppen)
Alle ventilatorkoppen op dit moederbord zijn 4-pins. De meeste ventilatorkoppen hebben een foolproof ontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de massadraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilator snelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

Pinnummer Definitie
1 GND
2 Spannings snelheidsregeling
3 Sense
4 PWM Snelheidsregeling

voorzichtigheid

  • Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorkoppen om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
  • Deze ventilatorkoppen zijn geen configuratie-jumperblokken. Plaats geen jumperkap op de headers.
  1. SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
    De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.
    SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
    Pinnummer Definitie
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  1. SPDIF_O (S/PDIF-uitgangskop)
    Deze header ondersteunt digitale S/PDIF-uitgang en verbindt een digitale S/PDIF-audiokabel (meegeleverd door uitbreidingskaarten) voor digitale audio-uitvoer van uw moederbord naar bepaalde uitbreidingskaarten, zoals grafische kaarten en geluidskaarten. Sommige grafische kaarten vereisen bijvoorbeeld dat u een digitale S/PDIF-audiokabel gebruikt voor digitale audio-uitvoer van uw moederbord naar uw grafische kaart als u een HDMI-scherm op de grafische kaart wilt aansluiten en tegelijkertijd digitale audio-uitvoer van het HDMI-scherm wilt hebben. Lees voor informatie over het aansluiten van de digitale S/PDIF-audiokabel zorgvuldig de handleiding van uw uitbreidingskaart.
    Pinnummer Definitie
    1 SPDIFO
    2 GND
  1. F_PANEL (Frontpaneelkop)
    Sluit de aan/uit-schakelaar, de resetknop en de systeemstatusindicator op de behuizing aan op deze kop volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
    • PLED (Aan/uit-led):
      Systeemstatus LED
      S0 Aan
      S3/S4/S5 Uit
      Maakt verbinding met de voedingsstatusindicator op het voorpaneel van de behuizing. De led brandt wanneer het systeem in werking is. De led is uit wanneer het systeem in de slaapstand S3/S4 staat of is uitgeschakeld (S5).
    • PW (Aan/uit-schakelaar): Maakt verbinding met de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg hoofdstuk "BIOS Setup," "Power," voor meer informatie).
    • HD (Led voor harde schijf activiteit): Maakt verbinding met de led voor harde schijf activiteit op het voorpaneel van de behuizing. De led brandt wanneer de harde schijf gegevens leest of schrijft.
    • RES (Resetknop): Maakt verbinding met de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
    • NC: Geen verbinding.


Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, aan/uit-led, led voor harde schijf activiteit enz. Wanneer u de voorpaneelmodule van uw behuizing op deze kop aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

  1. F_AUDIO (Audiokop voor voorpaneel)
    De audiokop voor het voorpaneel ondersteunt Intel High Definition audio (HD) en AC'97-audio. U kunt uw audiomodule voor het voorpaneel van de behuizing aansluiten op deze kop. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordkop. Een onjuiste verbinding tussen de moduleconnector en de moederbordkop zorgt ervoor dat het apparaat niet kan werken of het zelfs kan beschadigen.

    Voor HD-audio voor het voorpaneel:

    Pinnummer Definitie
    1 MIC2_L
    2 GND
    3 MIC2_R
    4 NC
    5 LINE2_R
    6 Sense
    7 FAUDIO_JD
    8 Geen pin
    9 LINE2_L
    10 Sense

    Voor AC'97 Frontpaneel Audio:

    Pin nr. Definitie
    1 MIC
    2 GND
    3 MIC Power (MIC-voeding)
    4 NC
    5 Line Out (R)
    6 NC
    7 NC
    8 Geen Pin
    9 Line Out (L)
    10 NC

    AC97 frontpaneel audio

    • De audio header op het voorpaneel ondersteunt standaard HD-audio.
    • Audiosignalen zullen gelijktijdig aanwezig zijn op zowel de audio aansluitingen op het voor- als achterpaneel.
    • Sommige chassis bieden een audiomodule voor het voorpaneel met afzonderlijke connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van het chassis voor informatie over het aansluiten van de audiomodule van het voorpaneel met verschillende draadtoewijzingen.
  1. SPEAKER (Speaker Header)
    Aansluiten op de speaker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is een korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
    Speaker Header
    Pin nr. Definitie
    1 VCC
    2 NC
    3 NC
    4 SPK-
  1. CI (Chassis Intrusion Header)
    Dit moederbord biedt een functie voor chassisdetectie die detecteert of de chassisdeksel is verwijderd. Deze functie vereist een chassis met een ontwerp voor chassis intrusion detectie.
    Chassis Intrusion Header
    Pin nr. Definitie
    1 Signaal
    2 GND
  1. F_USB30 (USB 3.1 Gen 1 Header)
    De header voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de lokale dealer voor de aankoop van het optionele 3.5" voorpaneel dat twee USB 3.1 Gen 1-poorten biedt.
    USB 3.1 Gen 1 Header
    Pin nr. Definitie Pin nr. Definitie
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND
    7 GND 17 SSRX2+
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 Geen Pin
  1. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de lokale dealer voor de aankoop van de optionele USB-beugel.
    USB 2.0/1.1 Headers
    Pin nr. Definitie Pin nr. Definitie
    1 Voeding (5V) 6 USB DY+
    2 Voeding (5V) 7 GND S
    3 USB DX- 8 GND
    4 USB DY- 9 Geen Pin
    5 USB DX+ 10 NC

    voorzichtigheid

  • Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB 2.0/1.1-header.
  • Voordat u de USB-beugel installeert, moet u ervoor zorgen dat u uw computer uitschakelt en het netsnoer uit het stopcontact haalt om schade aan de USB-beugel te voorkomen.
  1. COM (Seriële Poort Header)
    De COM-header kan één seriële poort bieden via een optionele COM-poortkabel. Neem contact op met de lokale dealer voor de aankoop van de optionele COM-poortkabel.
    Seriële Poort Header
    Pin nr. Definitie Pin nr. Definitie
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND S F 10 Geen Pin
  1. TPM (Trusted Platform Module Header)
    U kunt een TPM (Trusted Platform Module) aansluiten op deze header.
    Trusted Platform Module Header
    Pin nr. Definitie Pin nr. Definitie
    1 LCLK 11 LAD0
    2 GND 12 GND
    3 LFRAME 13 NC
    4 Geen Pin 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. BAT (Batterij)
    De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.
    U kunt de CMOS-waarden wissen door de batterij te verwijderen:
    Batterij
    1. Schakel uw computer uit en haal het netsnoer uit het stopcontact.
    2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht één minuut. (Of gebruik een metalen object zoals een schroevendraaier om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
    3. Vervang de batterij.
    4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

voorzichtigheid

  • Schakel altijd uw computer uit en haal het netsnoer uit het stopcontact voordat u de batterij vervangt.
  • Vervang de batterij door een gelijkwaardige. Explosiegevaar als de batterij wordt vervangen door een onjuist model.
  • Neem contact op met de plaats van aankoop of de lokale dealer als u de batterij niet zelf kunt vervangen of onzeker bent over het batterijmodel.
  • Let bij het plaatsen van de batterij op de oriëntatie van de positieve zijde (+) en de negatieve zijde (-) van de batterij (de positieve zijde moet naar boven wijzen).
  • Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.
  1. CLR_CMOS (Clear CMOS Jumper)
    Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen een paar seconden aan te raken.
    Open: Normaal
    Kort: Wis CMOS-waarden

    voorzichtigheid

  • Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
  • Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup" voor BIOS-configuraties).

BIOS Setup

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn onder meer het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren. Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden. Om toegang te krijgen tot het BIOS Setup-programma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom is ingeschakeld. Om het BIOS te upgraden, gebruikt u de GIGABYTE Q-Flash- of @BIOS-utility.

  • Q-Flash stelt de gebruiker in staat om snel en eenvoudig het BIOS te upgraden of er een back-up van te maken zonder het besturingssysteem te openen.
  • @BIOS is een Windows-gebaseerde utility die de nieuwste versie van het BIOS van internet zoekt en downloadt en het BIOS bijwerkt.

voorzichtigheid

  • Omdat het flashen van het BIOS potentieel riskant is, wordt het aanbevolen om het BIOS niet te flashen als u geen problemen ondervindt bij het gebruik van de huidige versie van het BIOS. Het is raadzaam om voorzichtig te zijn bij het flashen van het BIOS. Onjuist flashen van het BIOS kan leiden tot een storing in het systeem.
  • Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" (Geoptimaliseerde standaardwaarden laden) in dit hoofdstuk of de inleidingen van de batterij-/clear CMOS-jumper voor het wissen van de CMOS-waarden.)

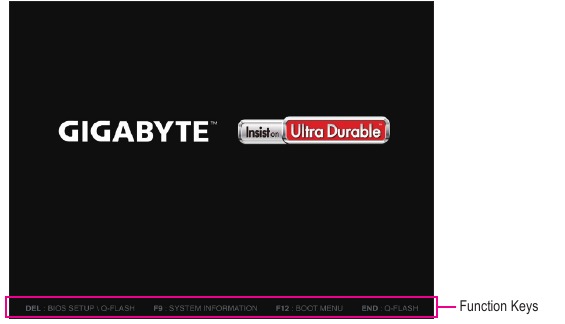

Startup Screen

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
(Voorbeeld BIOS-versie: F1b)
Opstartscherm
Er zijn twee verschillende BIOS-modi, zoals hieronder wordt weergegeven, en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren. Easy Mode (Eenvoudige modus) stelt gebruikers in staat om snel hun huidige systeeminformatie te bekijken of aanpassingen te maken voor optimale prestaties. In Easy Mode (Eenvoudige modus) kunt u uw muis gebruiken om door configuratie-items te bewegen.

  • Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteert u het item "Load Optimized Defaults" (Geoptimaliseerde standaardwaarden laden) om uw systeem terug te zetten naar de standaardwaarden.
  • De BIOS Setup-menu's die in dit hoofdstuk worden beschreven, zijn uitsluitend bedoeld als referentie en kunnen verschillen per BIOS-versie.

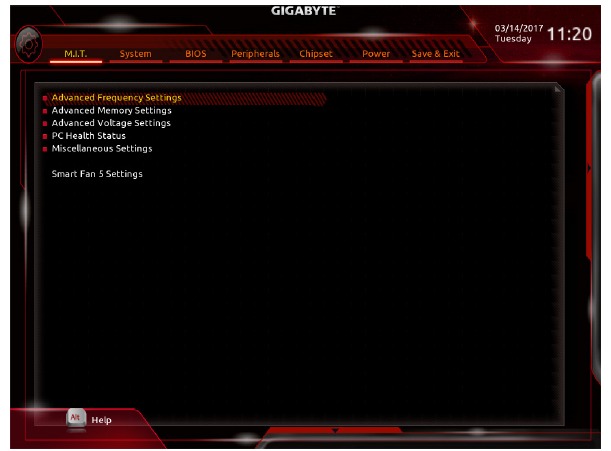

M.I.T.


voorzichtigheidOf het systeem stabiel werkt met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algehele systeemconfiguraties. Onjuist overklokken/overspanning kan leiden tot schade aan CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, wist u de CMOS-waarden en zet u het bord terug naar de standaardwaarden.)

  • Advanced Frequency Settings (Geavanceerde frequentie-instellingen)
     Host Clock Value (Hostklokwaarde)
    Geeft de huidige werkende Host Clock-frequentie weer.
     CPU Clock Ratio (CPU-klokratio)
    Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de CPU die wordt geïnstalleerd.
     CPU Frequency (CPU-frequentie)
    Geeft de huidige werkende CPU-frequentie weer.
  • Advanced CPU Core Settings (Geavanceerde CPU-kerninstellingen)
     CPU Clock Ratio (CPU-klokratio), CPU Frequency (CPU-frequentie)

    De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings (Geavanceerde frequentie-instellingen).
     Core Performance Boost (Kernprestatieboost) (Note)
    Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie wilt inschakelen, een CPU-prestatieboosttechnologie. (Standaard: Auto)
     Core Performance Boost Ratio (Kernprestatieboostratio) (Note)
    Hiermee kunt u de ratio voor de CPB wijzigen. Het instelbare bereik is afhankelijk van de CPU die wordt geïnstalleerd. (Standaard: Auto)
     Turbo Performance Boost Ratio (Turboprestatieboostratio) (Note)
    Hiermee kunt u bepalen of u de CPU-prestaties wilt verbeteren. (Standaard: Uitgeschakeld)
     AMD Cool&Quiet function (AMD Cool&Quiet-functie)
     Enabled (Ingeschakeld) Laat de AMD Cool'n'Quiet driver (AMD Cool'n'Quiet-stuurprogramma) de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik ervan te verminderen. (Standaard)
     Disabled (Uitgeschakeld) Schakelt deze functie uit.

     SVM Mode
    Virtualisatie verbeterd door Virtualization Technology (Virtualisatietechnologie) stelt een platform in staat om meerdere besturingssystemen en applicaties in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Uitgeschakeld)
     C6 Mode (Note 1)
    Hiermee kunt u bepalen of de CPU in de C6-modus moet gaan in de systeemstopstand. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C6-status is een verbeterde energiebesparende status dan C1. (Standaard: Ingeschakeld)
     Global C-state Control (Globale C-statusbeheer) (Note 1)
    Hiermee kunt u bepalen of de CPU in C-statussen moet gaan. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)
     SMT Mode (Note 1)
    Hiermee kunt u de CPU Simultaneous Multi-Threading-technologie in- of uitschakelen. Deze functie werkt alleen voor besturingssystemen die de multi-processormodus ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
     Downcore Control (Downcore-beheer) (Note 1)
    Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren (het aantal CPU-kernen kan per CPU verschillen). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
     Extreme Memory Profile (X.M.P.) (Note 2)
    Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.

    Disabled (Uitgeschakeld) Schakelt deze functie uit. (Standaard)
    Profile1 Gebruikt Profile 1-instellingen.
    Profile2 (Note 2) Gebruikt Profile 2-instellingen.

     System Memory Multiplier (Systeemgeheugenvermenigvuldiger)
    Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in op basis van de geheugen-SPD-gegevens. (Standaard: Auto)
     Memory Frequency (MHz) (Geheugenfrequentie (MHz))
    De eerste geheugenfrequentiewaarde is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast aan de instellingen van de System Memory Multiplier (Systeemgeheugenvermenigvuldiger).

  • Advanced Memory Settings (Geavanceerde geheugeninstellingen)
     Extreme Memory Profile (X.M.P.) (Note 2), System Memory Multiplier (Systeemgeheugenvermenigvuldiger), Memory Frequency(MHz) (Geheugenfrequentie (MHz))

    De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings (Geavanceerde frequentie-instellingen).
     Memory Timing Mode (Geheugentimingmodus)
    Manual (Handmatig) en Advanced Manual (Geavanceerd handmatig) staan toe dat de Channel Interleaving (Kanaalinterleaving), Rank Interleaving (Ranginterleaving) en geheugentiminginstellingen hieronder configureerbaar zijn. Opties zijn: Auto (standaard), Manual (Handmatig), Advanced Manual (Geavanceerd handmatig).
     Profile DDR Voltage (Profiel DDR-spanning)
    Wanneer een niet-XMP-geheugenmodule wordt gebruikt of Extreme Memory Profile (X.M.P.) (Extreem geheugenprofiel (X.M.P.)) is ingesteld op Disabled (Uitgeschakeld), wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) (Extreem geheugenprofiel (X.M.P.)) is ingesteld op Profile1 (Profiel1) of Profile2 (Profiel2), wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.
     Channel Interleaving (Kanaalinterleaving)
    Schakelt geheugeninterleaving in of uit. Enabled (Ingeschakeld) stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende kanalen van het geheugen om de geheugenprestaties en stabiliteit te verbeteren. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
     Rank Interleaving (Ranginterleaving)
    Schakelt geheugenranginterleaving in of uit. Enabled (Ingeschakeld) stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende rangen van het geheugen om de geheugenprestaties en stabiliteit te verbeteren. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)

  • Channel A/B Memory Sub Timings (Geheugensubtimings kanaal A/B)
    Dit submenu biedt geheugentiminginstellingen voor elk geheugenkanaal. De respectieve timinginstellingsschermen zijn alleen configureerbaar wanneer Memory Timing Mode (Geheugentimingmodus) is ingesteld op Manual (Handmatig) of Advanced Manual (Geavanceerd handmatig). Opmerking: uw systeem kan instabiel worden of niet meer opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het bord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.

  • Advanced Voltage Settings (Geavanceerde spanningsinstellingen)
    Dit submenu stelt u in staat om CPU-, chipset- en geheugenspanningen in te stellen.

  • PC Health Status (PC-gezondheidsstatus)
     Reset Case Open Status (Status open behuizing resetten)

     Disabled (Uitgeschakeld) Behoudt of wist het record van de vorige chassisintrusiestatus. (Standaard)
     Enabled (Ingeschakeld) Wist het record van de vorige chassisintrusiestatus en het veld Case Open (Behuizing open) toont "No" (Nee) bij de volgende keer opstarten.

     Case Open (Behuizing open)
    Geeft de detectiestatus weer van het chassisintrusiedetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeemchassisdeksel is verwijderd, toont dit veld "Yes" (Ja), anders toont het "No" (Nee). Om het statusrecord van de chassisintrusie te wissen, stelt u Reset Case Open Status (Status open behuizing resetten) in op Enabled (Ingeschakeld), slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
     CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Geeft de huidige systeemspanningen weer.

  • Miscellaneous Settings (Diverse instellingen)
     PCIe Slot Configuration (PCIe-sleufconfiguratie)
    Hiermee kunt u de werkingsmodus van de PCI Express-sleuven instellen op Gen 1, Gen 2 of Gen 3. De daadwerkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke sleuf. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
     3DMark01 Enhancement (3DMark01-verbetering)
    Hiermee kunt u bepalen of u bepaalde oudere benchmarkprestaties wilt verbeteren. (Standaard: Uitgeschakeld)

  • Smart Fan 5 Settings (Smart Fan 5-instellingen)
     Monitor (Monitor)
    Hiermee kunt u een doel selecteren om te bewaken en verdere aanpassingen te maken. (Standaard: CPU FAN)
     Fan Speed Control (Ventilatorsnelheidsregeling)
    Hiermee kunt u bepalen of u de ventilatorsnelheidsregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.

     Normal (Normaal) Laat de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer (Systeem informatie viewer) op basis van uw systeemvereisten. (Standaard)
     Silent (Stil) Laat de ventilator op lage snelheden draaien.
     Manual (Handmatig) Hiermee kunt u de ventilatorsnelheid in de curvegrafiek regelen.
     Full Speed (Volledige snelheid) Laat de ventilator op volle snelheid draaien.

     Fan Control Use Temperature Input (Ventilatorregeling gebruik temperatuuringang)
    Hiermee kunt u de referentietemperatuur selecteren voor de ventilatorsnelheidsregeling.
     Temperature Interval (Temperatuurinterval)
    Hiermee kunt u het temperatuurinterval selecteren voor de ventilatorsnelheidswijziging.
     Fan Control Mode (Ventilatorregelingsmodus)

     Auto Laat het BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale regelingsmodus in. (Standaard)
     Voltage (Spanning) De spanningsmodus wordt aanbevolen voor een 3-pins ventilator.
     PWM De PWM-modus wordt aanbevolen voor een 4-pins ventilator.

     Temperature (Temperatuur)
    Geeft de huidige temperatuur van het geselecteerde doelgebied weer.
     Fan Speed (Ventilatorsnelheid)
    Geeft de huidige ventilatorsnelheden weer.
     Temperature Warning Control (Temperatuurwaarschuwingsregeling)
    Stelt de waarschuwingdrempel in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, zal het BIOS een waarschuwingsgeluid geven. Opties zijn: Disabled (Uitgeschakeld) (standaard), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
     Fan Fail Warning (Waarschuwing ventilatorstoring)
    Laat het systeem een waarschuwingsgeluid geven als de ventilator niet is aangesloten of defect is. Controleer de ventilatorconditie of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
(Note 1) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

(Note 2) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

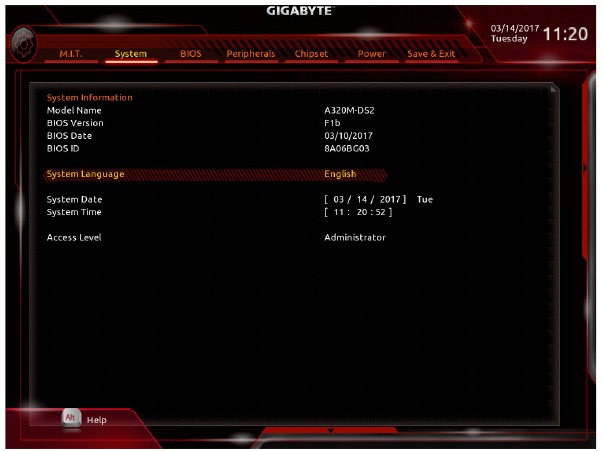

Systeem

Systeem
Deze sectie geeft informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.
Systeemtaal (System Language)
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
Systeemdatum (System Date)
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om tussen de velden Maand, Dag en Jaar te schakelen en gebruik de <Page Up> of <Page Down> toets om de gewenste waarde in te stellen.
Systeemtijd (System Time)
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 1 uur 's middags is 13:00:00. Gebruik <Enter> om tussen de velden Uur, Minuut en Seconden te schakelen en gebruik de <Page Up> of <Page Down> toets om de gewenste waarde in te stellen.
Toegangsniveau (Access Level)
Toont het huidige toegangsniveau afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het Administrator-niveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

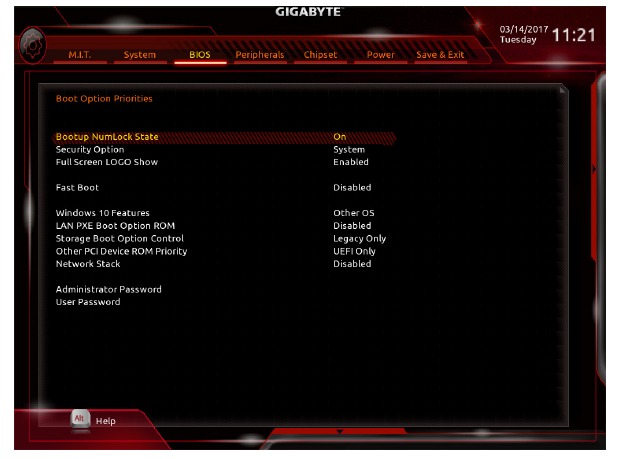

BIOS

BIOS
Bootoptie prioriteiten (Boot Option Priorities)
Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" op de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:". Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bits, selecteert u het optische station dat de Windows 7 64-bits installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
Harde schijf/CD/DVD ROM Station/Floppy Drive/Netwerkapparaat BBS Prioriteiten (Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities)
Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die de functie Boot from LAN ondersteunen, enz. Druk op <Enter> op dit item om het submenu te openen dat de apparaten van hetzelfde type weergeeft die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat voor dit type is geïnstalleerd.
Bootup NumLock Status (Bootup NumLock State)
Schakelt de Numlock-functie in of uit op het numerieke toetsenbord na de POST. (Standaard: Aan)
Beveiligingsoptie (Security Option)
Specificeert of er een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u de BIOS Setup opent.
Na het configureren van dit item stelt u de wachtwoorden in onder het item Administrator Wachtwoord/Gebruikerswachtwoord.

Setup Een wachtwoord is alleen vereist voor het openen van het BIOS Setup-programma.
Systeem (System) Een wachtwoord is vereist voor het opstarten van het systeem en voor het openen van de BIOS Setup programma. (Standaard)

Volledig scherm LOGO weergeven (Full Screen LOGO Show)
Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Uitgeschakeld slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Snel opstarten (Fast Boot)
Schakelt Snel Opstarten (Fast Boot) in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
SATA Ondersteuning (SATA Support)

Alle Sata apparaten (All Sata Devices) Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
Alleen Laatste Opstart HDD (Last Boot HDD Only) Met uitzondering van het vorige opstartstation, zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)

Dit item kan alleen worden geconfigureerd als Snel Opstarten (Fast Boot) is ingesteld op Ingeschakeld (Enabled) of Ultra Fast.
VGA Ondersteuning (VGA Support)
Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.

Auto Schakelt alleen legacy option ROM in.
EFI Driver Schakelt EFI option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd als Snel Opstarten (Fast Boot) is ingesteld op Ingeschakeld (Enabled) of Ultra Fast.

USB Ondersteuning (USB Support)

Uitgeschakeld (Disabled) Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Volledige initialisatie (Full Initial) Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
Gedeeltelijke initialisatie (Partial Initial) Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.

Dit item kan alleen worden geconfigureerd als Snel Opstarten (Fast Boot) is ingesteld op Ingeschakeld (Enabled). Deze functie is uitgeschakeld als Snel Opstarten (Fast Boot) is ingesteld op Ultra Fast.
PS2 Apparaten Ondersteuning (PS2 Devices Support)

Uitgeschakeld (Disabled) Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Ingeschakeld (Enabled) Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)

Dit item kan alleen worden geconfigureerd als Snel Opstarten (Fast Boot) is ingesteld op Ingeschakeld (Enabled). Deze functie is uitgeschakeld als Snel Opstarten (Fast Boot) is ingesteld op Ultra Fast.
Netwerk Stack Driver Ondersteuning (NetWork Stack Driver Support)

Uitgeschakeld (Disabled) Schakelt opstarten vanaf het netwerk uit. (Standaard)
Ingeschakeld (Enabled) Schakelt opstarten vanaf het netwerk in.

Dit item kan alleen worden geconfigureerd als Snel Opstarten (Fast Boot) is ingesteld op Ingeschakeld (Enabled) of Ultra Fast.
Windows 10 Functies (Windows 10 Features)
Hiermee kunt u het besturingssysteem selecteren dat moet worden geïnstalleerd. (Standaard: Ander OS)
CSM Ondersteuning (CSM Support)
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.

Ingeschakeld (Enabled) Schakelt UEFI CSM in. (Standaard)
Uitgeschakeld (Disabled) Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.

Dit item kan alleen worden geconfigureerd als Windows 10 Functies (Windows 10 Features) is ingesteld op Windows 10 of Windows 10 WHQL.
LAN PXE Boot Optie ROM (LAN PXE Boot Option ROM)
Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd als CSM Ondersteuning (CSM Support) is ingesteld op Ingeschakeld (Enabled).
Opslag Boot Optie Controle (Storage Boot Option Control)
Hiermee kunt u selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.

Uitgeschakeld (Disabled) Schakelt option ROM uit.
Alleen UEFI (UEFI Only) Schakelt alleen UEFI option ROM in.
Alleen Legacy (Legacy Only) Schakelt alleen legacy option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd als CSM Ondersteuning (CSM Support) is ingesteld op Ingeschakeld (Enabled).
Andere PCI Apparaat ROM Prioriteit (Other PCI Device ROM Priority)
Hiermee kunt u selecteren of de UEFI- of Legacy option ROM moet worden ingeschakeld voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers.

Uitgeschakeld (Disabled) Schakelt option ROM uit.
Alleen UEFI (UEFI Only) Schakelt alleen UEFI option ROM in. (Standaard)
Alleen Legacy (Legacy Only) Schakelt alleen legacy option ROM in.

Dit item kan alleen worden geconfigureerd als CSM Ondersteuning (CSM Support) is ingesteld op Ingeschakeld (Enabled).
Netwerk Stack (Network Stack)
Schakelt opstarten vanaf het netwerk uit of in om een GPT-indeling besturingssysteem te installeren, zoals het installeren van het besturingssysteem vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
Ipv4 PXE Ondersteuning (Ipv4 PXE Support)
Schakelt IPv4 PXE-ondersteuning in of uit. Dit item kan alleen worden geconfigureerd als Netwerk Stack (Network Stack) is ingeschakeld.
Ipv4 HTTP Ondersteuning (Ipv4 HTTP Support)
Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Netwerk Stack (Network Stack) is ingeschakeld.
Ipv6 PXE Ondersteuning (Ipv6 PXE Support)
Schakelt IPv6 PXE-ondersteuning in of uit. Dit item kan alleen worden geconfigureerd als Netwerk Stack (Network Stack) is ingeschakeld.
Ipv6 HTTP Ondersteuning (Ipv6 HTTP Support)
Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Netwerk Stack (Network Stack) is ingeschakeld.
Administrator Wachtwoord (Administrator Password)
Hiermee kunt u een administratorwachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het administratorwachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. In tegenstelling tot het gebruikerswachtwoord kunt u met het administratorwachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
Gebruikerswachtwoord (User Password)
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het administratorwachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en voert u, wanneer u om het wachtwoord wordt gevraagd, eerst het juiste wachtwoord in. Wanneer u wordt gevraagd om een ​​nieuw wachtwoord, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
OPMERKING: Zorg ervoor dat u eerst het Administrator Wachtwoord (Administrator Password) instelt voordat u het Gebruikerswachtwoord (User Password) instelt.

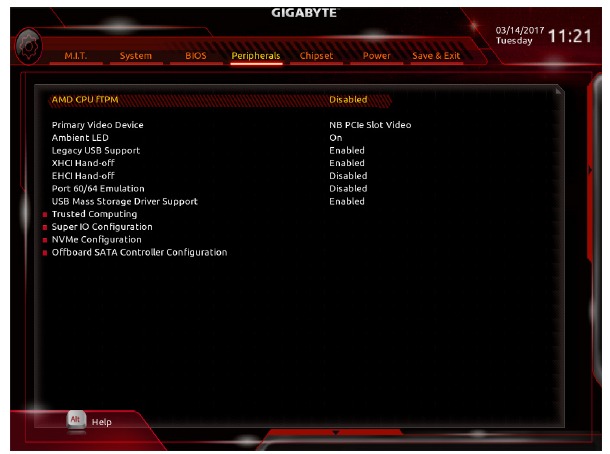

Randapparatuur

Randapparatuur
AMD CPU fTPM
Schakelt de TPM 2.0-functie in of uit die is geïntegreerd in de AMD CPU. (Standaard: Uitgeschakeld)
Primary Video Device (Note)
Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-grafische kaart of de onboard graphics.

IGD Video Stelt de onboard graphics in als de eerste display.
NB PCIe Slot Video Stelt de PCI Express-grafische kaart op de PCI Express-slot, bestuurd door de North Bridge, in als de eerste display. (Standaard)

Ambient LED
Schakelt de onboard audio-LED in of uit. (Standaard: Aan)
Legacy USB Support
Maakt het mogelijk om een USB-keyboard/muis te gebruiken in MS-DOS. (Standaard: Ingeschakeld)
XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
EHCI Hand-off
Bepaalt of de EHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder EHCI Hand-off-ondersteuning. (Standaard: Uitgeschakeld)
Port 60/64 Emulation
Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-keyboards/muizen in MS-DOS of in een besturingssysteem dat USB-apparaten niet native ondersteunt. (Standaard: Uitgeschakeld)
USB Mass Storage Driver Support
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
USB Storage Devices
Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.

  • Trusted Computing
    Schakelt Trusted Platform Module (TPM) in of uit.
  • Super IO Configuration
    Serial Port 1
    Schakelt de onboard seriële poort in of uit. (Standaard: Ingeschakeld)
  • NVMe Configuration
    Geeft informatie weer over uw NVME PCIe SSD indien geïnstalleerd.
  • OffBoard SATA Controller Configuration
    Geeft informatie weer over uw PCIe SSD indien geïnstalleerd.

(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

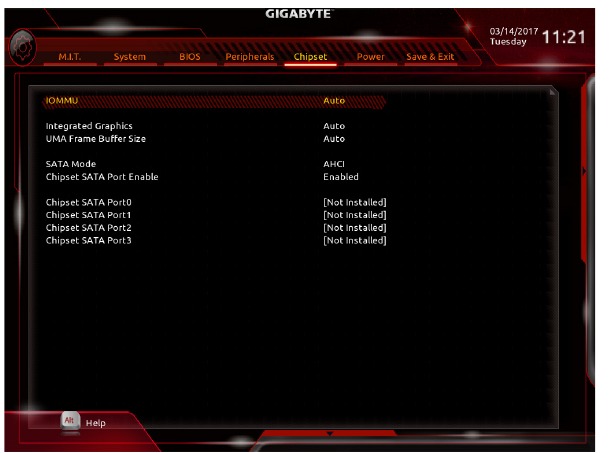

Chipset

Chipset

IOMMU
Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
Integrated Graphics (Note)
Schakelt de onboard graphics-functie in of uit.

Auto Het BIOS zal automatisch de onboard graphics in- of uitschakelen, afhankelijk van de geïnstalleerde grafische kaart. (Standaard)
Disabled Schakelt de onboard graphics uit.

UMA Frame Buffer Size (Note)
De frame buffer size is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de onboard graphics controller. MS-DOS, bijvoorbeeld, zal alleen dit geheugen gebruiken voor weergave. Opties zijn: Auto (standaard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Schakelt RAID in of uit voor de SATA-controllers of configureert de SATA-controllers naar AHCI-modus.

RAID Schakelt RAID in voor de SATA-controller.
AHCI Configureert de SATA-controllers naar AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard)

Chipset SATA Port Enable
Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
Chipset SATA Port 0/1/2/3
Schakelt elke SATA-poort in of uit.

(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

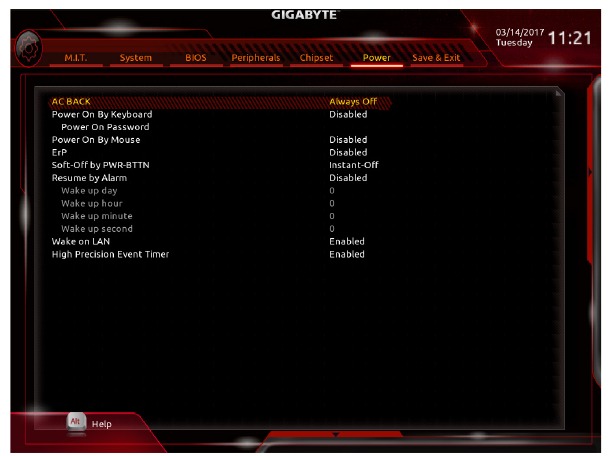

Stroom

Stroom
AC BACK
Bepaalt de status van het systeem na terugkeer van stroom na een AC-stroomverlies.

Memory Het systeem keert terug naar de laatst bekende actieve status bij terugkeer van de AC-stroom.
Always On Het systeem wordt ingeschakeld bij terugkeer van de AC-stroom.
Always Off Het systeem blijft uitgeschakeld bij terugkeer van de AC-stroom. (Standaard)

Power On By Keyboard
Staat toe dat het systeem wordt ingeschakeld door een PS/2-toetsenbord wake-up event.
Note: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die minstens 1A levert op de +5VSB-leiding.

Disabled Schakelt deze functie uit. (Standaard)
Password Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen.
Keyboard 98 Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
Any key Druk op een willekeurige toets om het systeem in te schakelen.

Power On Password
Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password. Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
Note: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u wordt gevraagd om het wachtwoord, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
Power On By Mouse
Staat toe dat het systeem wordt ingeschakeld door een PS/2-muis wake-up event.
Note: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die minstens 1A levert op de +5VSB-leiding.

Disabled Schakelt deze functie uit. (Standaard)
Move Beweeg de muis om het systeem in te schakelen.
Double Click Dubbelklik op de linkerknop op de muis om het systeem in te schakelen.

ErP
Bepaalt of het systeem het minste stroom verbruikt in de S5-status (shutdown). Opmerking: wanneer dit item is ingesteld op Enabled, zijn de volgende functies niet beschikbaar: Resume by Alarm, PME event wake up, power on by mouse (inschakelen met muis), power on by keyboard (inschakelen met toetsenbord) en wake on LAN.
Soft-Off by PWR-BTTN
Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de power button (aan/uit-knop).

Instant-Off Druk op de power button (aan/uit-knop) en het systeem wordt direct uitgeschakeld. (Standaard)
Delay 4 Sec. Houd de power button (aan/uit-knop) 4 seconden ingedrukt om het systeem uit te schakelen. Als de power button (aan/uit-knop) minder dan 4 seconden wordt ingedrukt, gaat het systeem in de sluimerstand.

Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld) Indien ingeschakeld, stelt u de datum en tijd als volgt in:
Wake up day (dag van ontwaken): Schakel het systeem in op een specifiek tijdstip op elke dag of op een specifieke dag in een maand.
Wake up hour/minute/second (uur/minuut/seconde van ontwaken): Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
Note: Bij gebruik van deze functie, vermijd onvoldoende afsluiten van het besturingssysteem of verwijdering van de AC-stroom, anders zijn de instellingen mogelijk niet effectief.
Wake on LAN
Schakelt de Wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
High Precision Event Timer
Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)

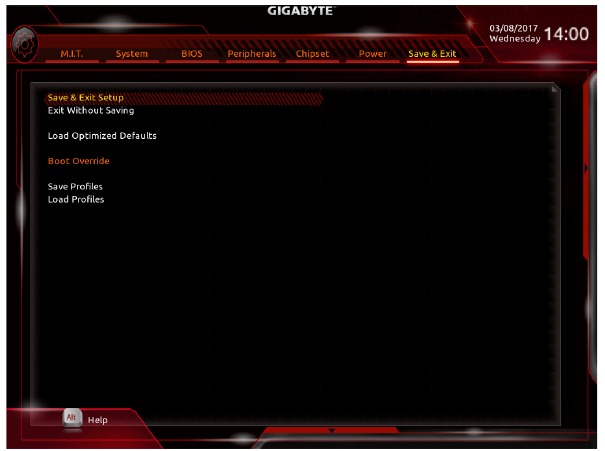

Opslaan & Verlaten

Opslaan & Verlaten
Save & Exit Setup
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit slaat de wijzigingen op in de CMOS en verlaat het BIOS Setup-programma. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu.
Exit Without Saving
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit verlaat de BIOS Setup zonder de wijzigingen die in de BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu.
Load Optimized Defaults
Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem om in optimale staat te werken. Laad altijd de Optimized defaults (geoptimaliseerde standaardinstellingen) na het updaten van het BIOS of na het wissen van de CMOS-waarden.
Boot Override
Hiermee kunt u een apparaat selecteren om onmiddellijk van op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem zal automatisch opnieuw opstarten en opstarten vanaf dat apparaat.
Save Profiles (Profielen opslaan)
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profile (profiel). U kunt maximaal 8 profiles (profielen) maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB selecteren om de profile (profiel) op te slaan op uw opslagapparaat.
Load Profiles (Profielen laden)
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakte profile (profiel), zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst de profile (profiel) die u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB selecteren om de eerder gemaakte profile (profiel) van uw opslagapparaat in te voeren of de profile (profiel) te laden die automatisch door het BIOS is gemaakt, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een RAID-set configureren

RAID-niveaus

RAID 0 RAID 1 RAID 10
Minimum aantal harde schijven ≥2 2 4
Array-capaciteit Aantal harde schijven
* Grootte van de kleinste schijf
Grootte van de kleinste schijf (Aantal harde schijven/2)
* Grootte van de kleinste schijf
Fouttolerantie Nee Ja Ja

Zorg ervoor dat je de volgende zaken hebt voor je begint:

  • Ten minste twee SATA-harde schijven of SSD's (voor optimale prestaties wordt aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken).
  • Een Windows-installatieschijf.
  • Moederbord-driverdisk.
  • Een USB-stick.

SATA-controllers configureren

  1. Harde schijven installeren
    Installeer de harde schijven in de SATA-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van je voeding aan op de harde schijven.
  2. SATA-controllermodus configureren in BIOS Setup
    Zorg ervoor dat je de SATA-controllermodus correct configureert in de systeem BIOS Setup.
    Stappen:
    1. Zet je computer aan en druk op <Delete> (Verwijderen) om de BIOS Setup te openen tijdens de POST (Power-On Self-Test). Onder Chipset, zorg ervoor dat Chipset SATA Port Enable (Chipset SATA-poort inschakelen) is ingeschakeld. Stel SATA Mode in op RAID. Sla vervolgens de instellingen op en start je computer opnieuw op.
    2. Als je UEFI RAID wilt configureren, volg dan de stappen in "C-1." Om de legacy RAID ROM te openen, sla je de instellingen op en verlaat je de BIOS Setup. Raadpleeg "C-2" voor meer informatie.

      De BIOS Setup-menu's die in deze sectie worden beschreven, kunnen verschillen van de exacte instellingen voor je moederbord. De daadwerkelijke BIOS Setup-menuopties die je ziet, zijn afhankelijk van het moederbord dat je hebt en de BIOS-versie.
    1. UEFI RAID-configuratie
      Alleen Windows 10 64-bit ondersteunt UEFI RAID-configuratie.
      Stap:
      1. Ga in de BIOS Setup naar BIOS en stel Windows 10 Features in op Windows 10 en CSM Support op Disabled (Uitgeschakeld). Sla de wijzigingen op en verlaat de BIOS Setup.
      2. Nadat het systeem opnieuw is opgestart, open je de BIOS Setup opnieuw. Ga vervolgens naar het sub-menu Peripherals\RAIDXpert2 Configuration (Randapparatuur\RAIDXpert2-configuratie).
      3. Druk in het RAIDXpert2 Configuration Utility-scherm op <Enter> (Enter) op Array Management om het Create (Maken) Array-scherm te openen. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> (Enter) op Select Physical Disks om het scherm Select Physical Disks te openen.
      4. Selecteer in het scherm Select Physical Disks de harde schijven die in de RAID-array moeten worden opgenomen en stel ze in op Enabled (Ingeschakeld). Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes (Wijzigingen toepassen) te gaan en druk op <Enter> (Enter). Keer vervolgens terug naar het vorige scherm en stel de Array Size (Array-grootte), Array Size Unit (Array-grootte-eenheid), Read Cache Policy (Leescachebeleid) en Write Cache Policy (Schrijfcachebeleid) in.
      5. Nadat je de capaciteit hebt ingesteld, ga je naar Create Array (Array maken) en druk je op <Enter> (Enter) om te beginnen.
      6. Na voltooiing kom je terug in het Array Management-scherm. Onder Manage Array Properties (Array-eigenschappen beheren) kun je het nieuwe RAID-volume en informatie over het RAID-niveau, de array-naam, de array-capaciteit, enz. zien.
    2. Legacy RAID ROM configureren
      Open het legacy RAID BIOS setup-hulpprogramma om een RAID-array te configureren. Sla deze stap over en ga verder met de installatie van het Windows-besturingssysteem voor een niet-RAID-configuratie.
      Stap:
  1. Nadat de POST-geheugentest begint en voordat het besturingssysteem begint met opstarten, zoek je naar een bericht dat zegt "Press <Ctrl-R> to Configure" (Druk op <Ctrl-R> (Ctrl+R) om te configureren). Druk op <Ctrl> (Ctrl) + <R> (R) om het RAID BIOS setup-hulpprogramma te openen.
  2. Om een nieuwe array te maken, druk je op <Enter> (Enter) op de optie Create Array (Array maken).
  3. De selectiebalk verplaatst zich naar het gedeelte Disks (Schijven) aan de rechterkant van het scherm. Selecteer de harde schijven die in de RAID-array moeten worden opgenomen. Gebruik de pijl-omhoog of pijl-omlaagtoets om een harde schijf te selecteren en druk op <Insert> (Invoegen). De geselecteerde harde schijf wordt groen weergegeven. Om alle harde schijven te gebruiken, druk je gewoon op <A> (A) om alles te selecteren. Druk vervolgens op <Enter> (Enter) en de selectiebalk verplaatst zich naar het gedeelte User Input (Gebruikersinvoer) linksonder in het scherm.
  4. Selecteer eerst een RAID-modus en druk op <Enter> (Enter). De beschikbare selecties zijn afhankelijk van het aantal harde schijven dat is geïnstalleerd. Volg vervolgens de instructies op het scherm om de array-grootte op te geven. Je kunt All available space (Alle beschikbare ruimte) selecteren om de maximaal toegestane grootte te gebruiken of de pijl-omhoog of pijl-omlaagtoets gebruiken om de grootte aan te passen en druk op <Enter> (Enter).
  5. Selecteer een caching-modus. Opties zijn Read/Write (Lezen/schrijven), Read Only (Alleen-lezen) en None (Geen). Druk vervolgens op <Enter> (Enter) om verder te gaan.
  6. Ten slotte verschijnt er een bericht met de tekst "Confirm Creation of Array" (Aanmaken van array bevestigen). Druk op <C> (C) om te bevestigen of op <Esc> (Esc) om terug te keren naar het vorige scherm.
  7. Wanneer voltooid, zie je de nieuwe array op het hoofdscherm. Om het RAID BIOS-hulpprogramma te verlaten, druk je op <Esc> (Esc) en druk je vervolgens op <C> (C) om te bevestigen.

De SATA RAID/AHCI-driver en het besturingssysteem installeren
Met de juiste BIOS-instellingen ben je klaar om het besturingssysteem te installeren.

Het besturingssysteem installeren
Aangezien sommige besturingssystemen al een SATA RAID/AHCI-driver bevatten, hoef je geen afzonderlijke RAID/AHCI-driver te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we aan om alle vereiste drivers van de moederbord-driverdisk te installeren met behulp van "Xpress Install" om systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat je een extra SATA RAID/AHCI-driver levert tijdens het installatieproces van het besturingssysteem, raadpleeg dan de onderstaande stappen:

  1. Kopieer de Hw10-map onder de \Boot-map op de driverdisk naar je USB-stick.
  2. Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin je wordt gevraagd om de driver te laden, selecteer je Browse (Bladeren).
  3. Plaats de USB-stick en blader vervolgens naar de locatie van de driver. De locatie van de driver is als volgt: \Hw10\RAID\x64
  4. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om de driver te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om de driver te laden. Ga ten slotte verder met de OS-installatie.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.

Drivers installeren

  • Installeer eerst het besturingssysteem voordat je de drivers installeert. (De volgende instructies gebruiken Windows 10 als voorbeeld van het besturingssysteem.)
  • Nadat je het besturingssysteem hebt geïnstalleerd, plaats je de moederbord-driverdisk in je optische drive. Klik op het bericht "Tap to choose what happens with this disc" ("Tik om te kiezen wat er met deze schijf gebeurt") in de rechterbovenhoek van het scherm en selecteer "Run Run.exe." (Of ga naar Deze computer, dubbelklik op de optische drive en voer het Run.exe-programma uit.)

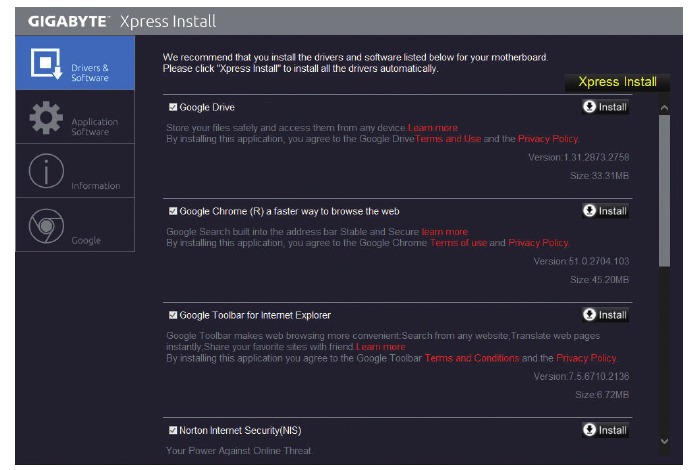

"Xpress Install" scant automatisch je systeem en geeft vervolgens een lijst weer van alle drivers die worden aanbevolen om te installeren. Je kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde drivers. Of klik op het pijlpictogramom de drivers die je nodig hebt afzonderlijk te installeren.
Drivers installeren

Ga naar de website van GIGABYTE voor meer software-informatie.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.


Neem contact met ons op
GIGA-BYTE TECHNOLOGY CO., LTD.

Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005

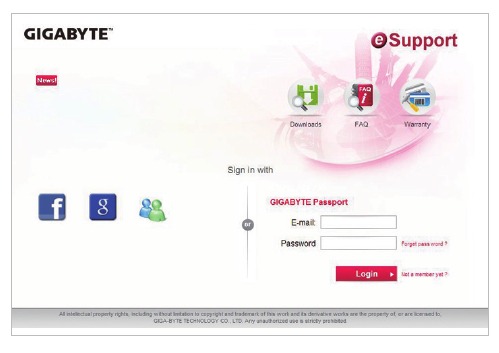

Tech. en niet-technische ondersteuning (verkoop/marketing): http://esupport.gigabyte.com
WEB-adres (Engels): http://www.gigabyte.com
WEB-adres (Chinees): http://www.gigabyte.tw

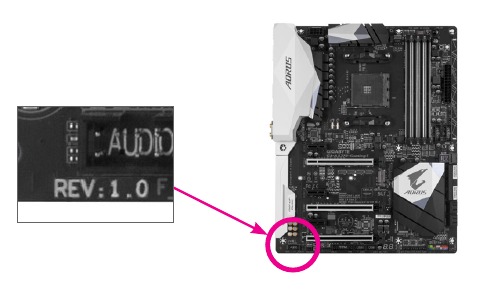

Je moederbordrevisie identificeren
Het revisienummer op je moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer je moederbordrevisie voordat je het moederbord BIOS, drivers bijwerkt of wanneer je technische informatie zoekt.
Voorbeeld:
Je moederbordrevisie identificeren

Ga naar de website van GIGABYTE voor meer productdetails.

Auteursrecht
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden. De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectievelijke eigenaars.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE GA-A320M-DS2 - Moederbordhandleiding

Beschikbare talen

Inhoudsopgave
