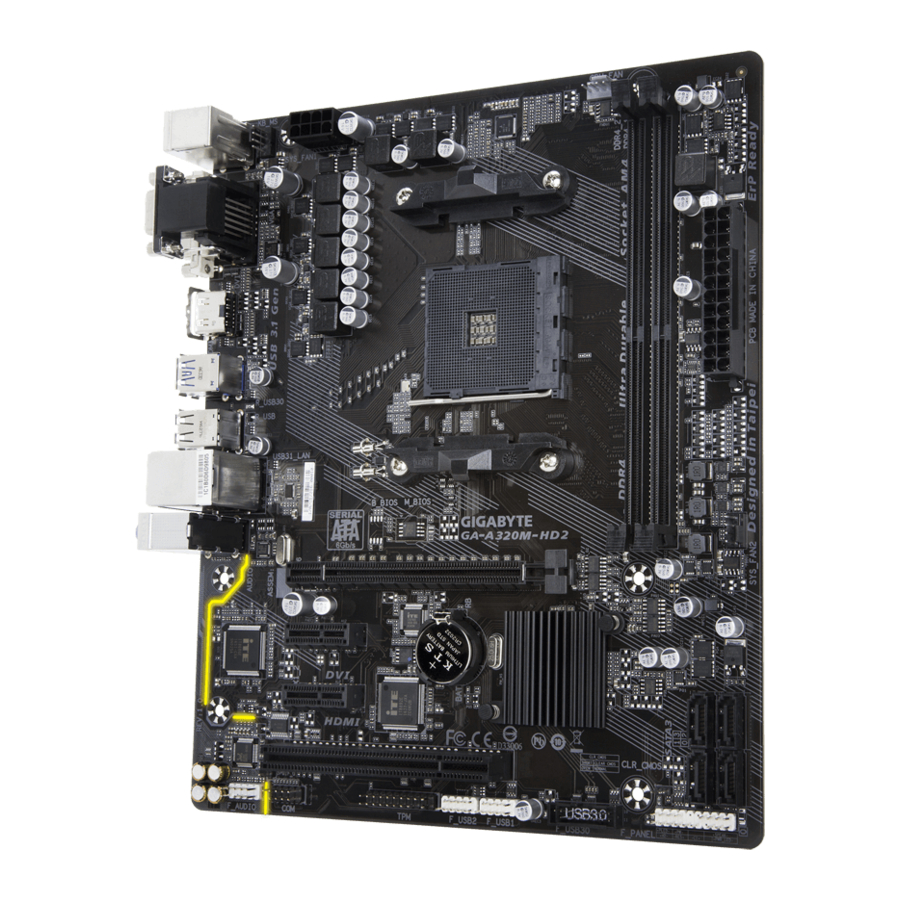

GIGABYTE GA-A320M-HD2 - Handleiding moederbord

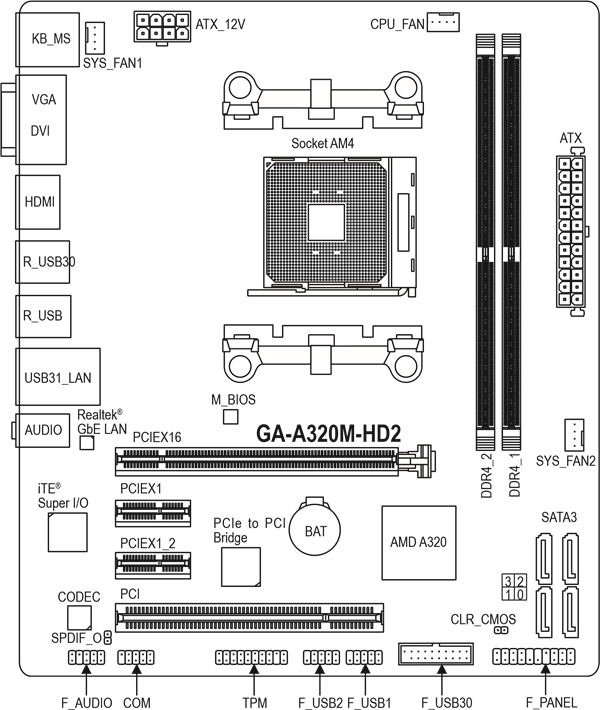

GA-A320M-HD2 Moederbordindeling

Inhoud van de doos

• GA-A320M-HD2-moederbord
• Twee SATA-kabels
• Moederborddriverdisk
• I/O-schild
• Gebruikershandleiding

* De bovenstaande inhoud van de doos is alleen ter referentie en de daadwerkelijke items zijn afhankelijk van het productpakket dat u ontvangt. De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie zorgvuldig de gebruikershandleiding en volg deze procedures:

• Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of beschadig voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker die door uw dealer is verstrekt. Deze stickers zijn vereist voor garantievalidatie.
• Verwijder altijd de wisselstroom door het netsnoer uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
• Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
• Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd dan uw handen droog en raak eerst een metalen voorwerp aan om statische elektriciteit te elimineren.
• Plaats het moederbord voor de installatie op een antistatisch kussen of in een elektrostatische afschermcontainer.
• Zorg ervoor dat de voeding is uitgeschakeld voordat u de voedingskabel van het moederbord aansluit of loskoppelt.
• Zorg ervoor dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm voordat u de stroom inschakelt.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing zijn geplaatst.
• Plaats het computersysteem niet op een oneffen oppervlak.
• Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een natte omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en fysiek letsel aan de gebruiker.
• Als u onzeker bent over installatiestappen of een probleem hebt met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

CPU	AM4 Socket: AMD Ryzen™-processor AMD 7th Generation A-series/Athlon™-processors (Ga naar de website van GIGABYTE voor de meest recente lijst met ondersteunde CPU's.)
Chipset	AMD A320
Memory	2 x DDR4 DIMM-sockets, ondersteunen tot 32 GB systeemgeheugen Dual channel geheugenarchitectuur Ondersteuning voor DDR4 2667 (Opmerking)/2400/2133 MHz geheugenmodules Ondersteuning voor ECC Un-buffered DIMM 1Rx8/2Rx8 geheugenmodules (werken in non-ECC-modus) Ondersteuning voor non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 geheugenmodules Ondersteuning voor Extreme Memory Profile (XMP) geheugenmodules (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
Onboard Graphics	Geïntegreerde grafische processor: 1 x D-Sub-poort, ondersteunt een maximale resolutie van 1920x1200@60 Hz 1 x DVI-D-poort, ondersteunt een maximale resolutie van 1920x1200@60 Hz * De DVI-D-poort ondersteunt geen D-Sub-aansluiting via een adapter. 1 x HDMI-poort, ondersteunt een maximale resolutie van 4096x2160@24 Hz * Ondersteuning voor HDMI 1.4-versie. Ondersteuning voor maximaal 3 schermen tegelijkertijd Maximaal gedeeld geheugen van 2 GB
Audio	Realtek® ALC887 codec High Definition Audio 2/4/5.1/7.1-kanaals * Om 7.1-kanaals audio te configureren, moet u een HD-audio-module op het voorpaneel gebruiken en de meerkanaals audiofunctie inschakelen via het audio-stuurprogramma. Ondersteuning voor S/PDIF Out
LAN	Realtek® GbE LAN-chip (10/100/1000 Mbit)
Expansion Slots	1 x PCI Express x16-slot, draait op x16(Opmerking) (De PCIEX16-slot voldoet aan de PCI Express 3.0-standaard.) 2 x PCI Express x1-slots (De PCI Express x1-slots voldoen aan de PCI Express 2.0-standaard.) 1 x PCI-slot
Storage Interface	4 x SATA 6Gb/s-connectoren Ondersteuning voor RAID 0, RAID 1 en RAID 10
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A-poort (rood) op het achterpaneel 2 x USB 3.1 Gen 1-poorten beschikbaar via de interne USB-headers 6 x USB 2.0/1.1-poorten (2 poorten op het achterpaneel, 4 poorten beschikbaar via de interne USB-headers) CPU: 3 x USB 3.1 Gen 1-poorten op het achterpaneel
Internal Connectors	1 x 24-pins ATX-hoofdstroomconnector 1 x 8-pins ATX 12V-stroomconnector 1 x CPU-ventilatorheader 2 x systeemventilatorheaders 4 x SATA 6Gb/s-connectoren 1 x header voor het voorpaneel 1 x audioheader voor het voorpaneel 1 x S/PDIF Out-header 1 x USB 3.1 Gen 1-header 2 x USB 2.0/1.1-headers 1 x Trusted Platform Module (TPM)-header 1 x seriële poortheader 1 x Clear CMOS-jumper
Back Panel Connectors	1 x PS/2-toetsenbordpoort 1 x PS/2-muispoort 1 x D-Sub-poort 1 x DVI-D-poort 1 x HDMI-poort 1 x USB 3.1 Gen 2 Type-A-poort (rood) 3 x USB 3.1 Gen 1-poorten 2 x USB 2.0/1.1-poorten 1 x RJ-45-poort 3 x audio-aansluitingen (Line In, Line Out, Mic In)
I/O Controller	iTE® I/O Controller-chip
Hardware Monitor	Spanningsdetectie Temperatuurdetectie Detectie van ventilatorsnelheid Waarschuwing bij oververhitting Waarschuwing bij ventilatorfout Ventilatorsnelheidsregeling * Of de functie voor ventilatorsnelheidsregeling wordt ondersteund, is afhankelijk van de koeler die u installeert.
BIOS	1 x 128 Mbit flash Gebruik van gelicentieerde AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Ondersteuning voor APP Center * Beschikbare toepassingen in APP Center kunnen variëren per model moederbord. Ondersteunde functies van elke toepassing kunnen ook variëren, afhankelijk van de specificaties van het moederbord. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Ondersteuning voor Q-Flash Ondersteuning voor Xpress Install
Bundled Software	Norton® Internet Security (OEM-versie) cFosSpeed
Operating System	Ondersteuning voor Windows 10 64-bits Ondersteuning voor Windows 7 64-bits * Download de "Windows USB Installation Tool" van de website van GIGABYTE en installeer deze voordat u Windows 7 installeert.
Form Factor	Micro ATX Form Factor; 24,4cm x 20,5cm

(Opmerking) De daadwerkelijke ondersteuning kan variëren per CPU.

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Bezoek de website van GIGABYTE voor ondersteuningslijsten van CPU's, geheugenmodules en SSD's.

Bezoek de pagina Support\Utility List op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

• Zorg ervoor dat het moederbord de CPU ondersteunt.
  (Ga naar de website van GIGABYTE voor de meest recente CPU-ondersteuningslijst.)
• Schakel altijd de computer uit en haal het netsnoer uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
• Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of zoek de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket.)
• Breng een egale en dunne laag warmtegeleidende pasta aan op het oppervlak van de CPU.
• Zet de computer niet aan als de CPU-koeler niet is geïnstalleerd, anders kan de CPU oververhit raken en beschadigd raken.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie wilt instellen buiten de standaardspecificaties, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

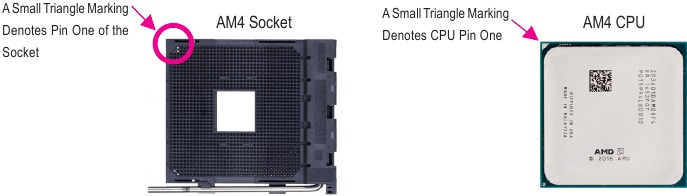

De CPU installeren

Zoek pin één (aangegeven door een kleine driehoek) van de CPU-socket en de CPU.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen met dezelfde capaciteit, hetzelfde merk, dezelfde snelheid en dezelfde chips te gebruiken.
  (Ga naar de website van GIGABYTE voor de nieuwste ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en haal het netsnoer uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een onfeilbaar ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai het dan om.

Dual Channel geheugenconfiguratie

Dit moederbord biedt twee DDR4-geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en de capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de originele geheugenbandbreedte.

De twee DDR4-geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:

• Kanaal A: DDR4_2
• Kanaal B: DDR4_1

Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.

Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één DDR4-geheugenmodule is geïnstalleerd.
2. Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen met dezelfde capaciteit, hetzelfde merk, dezelfde snelheid en dezelfde chips te gebruiken.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

• Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
• Schakel altijd de computer uit en haal het netsnoer uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen op het achterpaneel

1. PS/2-toetsenbord en PS/2-muispoort
   Gebruik de bovenste poort (groen) om een PS/2-muis aan te sluiten en de onderste poort (paars) om een PS/2-toetsenbord aan te sluiten.
2. D-Sub-poort
   De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die D-Sub-verbinding ondersteunt op deze poort.
3. DVI-D-poort ^(Opmerking)
   De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die DVI-D-verbinding ondersteunt op deze poort.
4. HDMI-poort

   De HDMI-poort is HDCP-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/24bit 8-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@24 Hz, maar de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.

   • Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u het standaard afspeelapparaat instellen op HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
   • Als u een configuratie met drie beeldschermen wilt instellen, moet u eerst moederbordstuurprogramma's in het besturingssysteem installeren.
5. USB 3.1 Gen 1-poort
   De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
6. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
7. RJ-45 LAN-poort
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Het volgende beschrijft de staten van de LAN-poort-LED's.

8. USB 3.1 Gen 2 Type-A-poort (rood)
   De USB 3.1 Gen 2 Type-A-poort ondersteunt de USB 3.1 Gen 2-specificatie en is compatibel met de USB 3.1 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
9. Line-in (blauw)
   De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optische drive, walkman, enz.
10. Line-out (groen)
    De line-out-aansluiting. Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om voorluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie.
11. Mic-in (roze)
    De microfooningang.

Om 7.1-kanaals audio te configureren, moet u een HD-audio-module op het voorpaneel gebruiken en de meerkanaals audiofunctie inschakelen via het audiostuurprogramma. Bezoek de website van GIGABYTE voor meer software-informatie.

• Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet van links naar rechts om een elektrische kortsluiting in de kabelconnector te voorkomen.

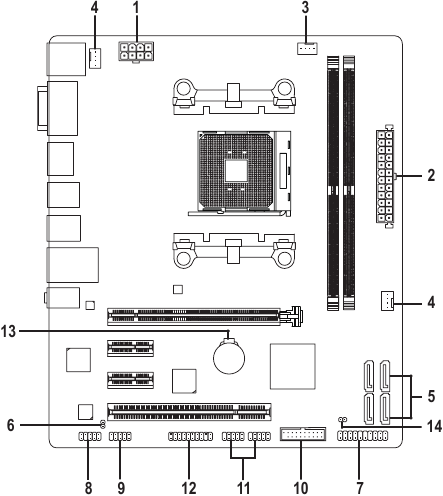

Interne connectoren

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SATA3 0/1/2/3
6. SPDIF_O
7. F_PANEL
8. F_AUDIO
9. COM
10. F_USB30
11. F_USB1/F_USB2
12. TPM
13. BAT
14. CLR_CMOS

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

• Zorg er eerst voor dat uw apparaten voldoen aan de connectoren die u wilt aansluiten.
• Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

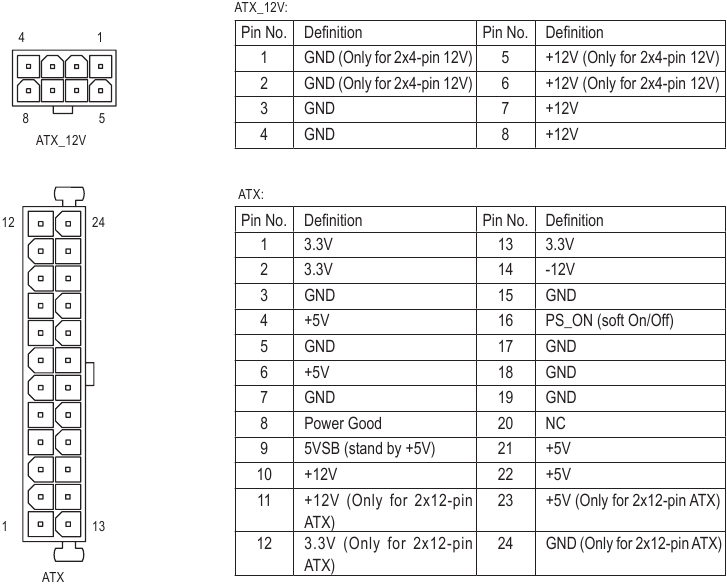

ATX_12V/ATX (2x4 12V-stroomconnector en 2x12 hoofdstroomconnector)

Door het gebruik van de stroomconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een failsafe-ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.

De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.

Om aan uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

CPU_FAN/SYS_FAN1/SYS_FAN2 (ventilatorheaders)

Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een failsafe-insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

• Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)

De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.

SPDIF_O (S/PDIF-uitgangsheader)

Deze header ondersteunt digitale S/PDIF-uitgang en verbindt een digitale S/PDIF-audiokabel (meegeleverd door uitbreidingskaarten) voor digitale audio-uitvoer van uw moederbord naar bepaalde uitbreidingskaarten, zoals grafische kaarten en geluidskaarten. Sommige grafische kaarten vereisen bijvoorbeeld dat u een digitale S/PDIF-audiokabel gebruikt voor digitale audio-uitvoer van uw moederbord naar uw grafische kaart als u een HDMI-scherm op de grafische kaart wilt aansluiten en tegelijkertijd digitale audio-uitvoer van het HDMI-scherm wilt hebben. Lees voor informatie over het aansluiten van de digitale S/PDIF-audiokabel de handleiding van uw uitbreidingskaart zorgvuldig.

F_PANEL (Frontpaneelheader)

Sluit de aan/uit-schakelaar, de reset-schakelaar, de luidspreker en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pin-toewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

• PLED/PWR_LED (Power LED):
  Maakt verbinding met de stroomstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).

  Systeemstatus	LED
  S0	Aan
  S3/S4/S5	Uit

• PW (Aan/uit-schakelaar):
  Maakt verbinding met de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (zie hoofdstuk "BIOS-instellingen", "Energiebeheer" voor meer informatie).
• SPEAK (Luidspreker):
  Maakt verbinding met de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
• HD (LED voor harde schijfactiviteit):
  Maakt verbinding met de LED voor harde schijfactiviteit op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
• RES (Reset-schakelaar):
  Maakt verbinding met de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en een normale herstart niet kan uitvoeren.
• CI (Chassis Intrusion Header):
  Maakt verbinding met de chassisintrusion-schakelaar/sensor op de behuizing die kan detecteren of de behuizing is verwijderd. Deze functie vereist een behuizing met een chassisintrusion-schakelaar/sensor.
• NC:
  Geen verbinding.

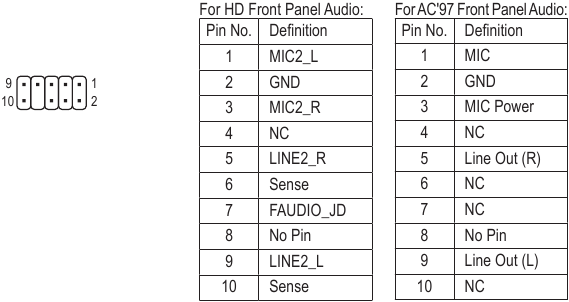

F_AUDIO (audioheader op voorpaneel)

De audioheader op het voorpaneel ondersteunt Intel High Definition audio (HD) en AC'97-audio. U kunt uw audiomodule op het voorpaneel van de behuizing op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pin-toewijzingen van de moederbordheader. Onjuiste verbinding tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet werkt of zelfs beschadigd raakt.

• De audioheader op het voorpaneel ondersteunt standaard HD-audio.
• Audiosignalen zijn tegelijkertijd aanwezig op zowel de audioaansluitingen op het voor- als achterpaneel.
• Sommige behuizingen hebben een audiomodule op het voorpaneel met afzonderlijke connectoren op elke draad in plaats van één enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule op het voorpaneel met verschillende draadtoewijzingen.

COM (Seriële poortheader)

De COM-header kan één seriële poort leveren via een optionele COM-poortkabel. Neem contact op met de lokale dealer voor de aankoop van de optionele COM-poortkabel.

F_USB30 (USB 3.1 Gen 1-header)

De header voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de lokale dealer voor de aankoop van het optionele 3,5-inch voorpaneel dat twee USB 3.1 Gen 1-poorten biedt.

F_USB1/F_USB2 (USB 2.0/1.1-headers)

De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten bieden via een optionele USB-beugel. Neem contact op met de lokale dealer voor de aankoop van de optionele USB-beugel.

• Sluit de IEEE 1394-beugel (2x5-pins) kabel niet aan op de USB 2.0/1.1-header.
• Voordat u de USB-beugel installeert, moet u de computer uitschakelen en het netsnoer uit het stopcontact halen om schade aan de USB-beugel te voorkomen.

TPM (Trusted Platform Module-header)

U kunt een TPM (Trusted Platform Module) aansluiten op deze header.

BAT (batterij)

De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

U kunt de CMOS-waarden wissen door de batterij te verwijderen:

1. Schakel uw computer uit en haal het netsnoer uit het stopcontact.
2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp, zoals een schroevendraaier, om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
3. Vervang de batterij.
4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

• Schakel uw computer altijd uit en haal het netsnoer uit het stopcontact voordat u de batterij vervangt.
• Vervang de batterij door een gelijkwaardige batterij. Explosiegevaar als de batterij wordt vervangen door een onjuist model.
• Neem contact op met de plaats van aankoop of de plaatselijke dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
• Let bij het plaatsen van de batterij op de richting van de positieve (+) en negatieve (-) kant van de batterij (de positieve kant moet naar boven wijzen).
• Gebruikte batterijen moeten worden behandeld in overeenstemming met de plaatselijke milieuvoorschriften.

CLR_CMOS (Clear CMOS-jumper)

Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen een paar seconden aan te raken.

• Schakel uw computer altijd uit en haal het netsnoer uit het stopcontact voordat u de CMOS-waarden wist.
• Ga na het opnieuw opstarten van het systeem naar de BIOS-instellingen om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer de BIOS-instellingen handmatig (zie hoofdstuk "BIOS-instellingen" voor BIOS-configuraties).

BIOS Setup

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn onder meer het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.

Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.

Om toegang te krijgen tot het BIOS Setup-programma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom wordt ingeschakeld.

Om het BIOS te upgraden, gebruikt u ofwel de GIGABYTE Q-Flash of het @BIOS-hulpprogramma.

• Met Q-Flash kan de gebruiker snel en eenvoudig BIOS upgraden of back-uppen zonder het besturingssysteem te openen.
• @BIOS is een Windows-gebaseerd hulpprogramma dat de nieuwste versie van BIOS van internet zoekt en downloadt en het BIOS bijwerkt.

• Omdat het flashen van het BIOS potentieel riskant is, wordt het aanbevolen om het BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van het BIOS. Om het BIOS te flashen, doe dit met de nodige voorzichtigheid. Onjuist flashen van het BIOS kan leiden tot systeemstoringen.
• Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Geoptimaliseerde standaardwaarden laden" in dit hoofdstuk of de introducties van de batterij/clear CMOS-jumper in het vorige hoofdstuk voor het wissen van de CMOS-waarden.)

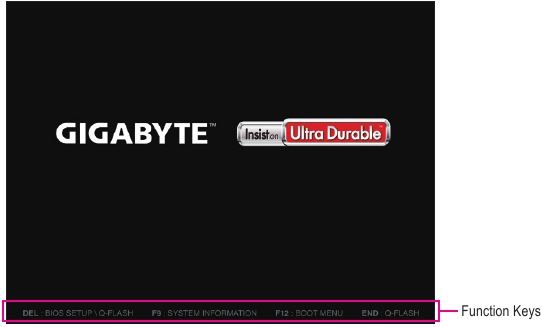

Opstartscherm

Het volgende opstartlogo verschijnt wanneer de computer opstart. (Voorbeeld BIOS-versie: F2a)

Er zijn twee verschillende BIOS-modi, zoals hieronder, en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren.

Easy Mode stelt gebruikers in staat om snel hun huidige systeeminformatie te bekijken of aanpassingen te maken voor optimale prestaties. In Easy Mode kunt u uw muis gebruiken om door configuratie-items te bewegen.

• Wanneer het systeem niet zo stabiel is als normaal, selecteert u het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardwaarden.
• De BIOS Setup-menu's die in dit hoofdstuk worden beschreven, zijn alleen ter referentie en kunnen verschillen per BIOS-versie.

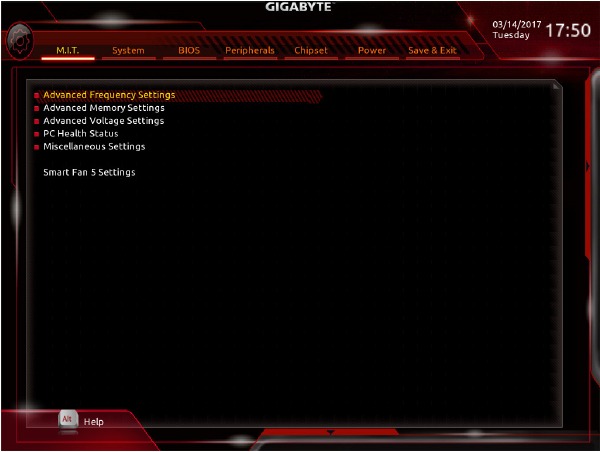

M.I.T.

Of het systeem stabiel zal werken met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algehele systeemconfiguraties. Onjuist overklokken/overspanning kan leiden tot schade aan de CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Wis in dit geval de CMOS-waarden en zet het bord terug naar de standaardwaarden.)

Geavanceerde frequentie-instellingen

• Host Clock Value
  Geeft de huidige werkende Host Clock-frequentie weer.
• CPU Clock Ratio
  Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd.
• CPU Frequency
  Geeft de huidige werkende CPU-frequentie weer.

Geavanceerde CPU-kerninstellingen

• CPU Clock Ratio, CPU Frequency
  De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
• Core Performance Boost ^(Note)
  Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie wilt inschakelen, een CPU-prestatieverbeterende technologie. (Standaard: Auto)
• Core Performance Boost Ratio ^(Note)
  Hiermee kunt u de ratio voor de CPB wijzigen. Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd. (Standaard: Auto)
• Turbo Performance Boost Ratio ^(Note)
  Hiermee kunt u bepalen of u de CPU-prestaties wilt verbeteren. (Standaard: Uitgeschakeld)
• AMD Cool&Quiet function
  • Enabled: Laat de AMD Cool'n'Quiet-driver de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik te verminderen. (Standaard)
  • Disabled: Schakelt deze functie uit.
• SVM Mode
  Virtualisatie verbeterd door Virtualization Technology stelt een platform in staat om meerdere besturingssystemen en applicaties in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Ingeschakeld)
• C6 Mode ^{(Note 1)}
  Hiermee kunt u bepalen of de CPU de C6-modus mag betreden in de systeemstoptoestand. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. De C6-toestand is een meer geavanceerde energiebesparende toestand dan C1. (Standaard: Ingeschakeld)
• Global C-state Control ^{(Note 1)}
  Hiermee kunt u bepalen of de CPU C-statussen mag betreden. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)
• SMT Mode ^{(Note 1)}
  Hiermee kunt u de CPU Simultaneous Multi-Threading-technologie in- of uitschakelen. Deze functie werkt alleen voor besturingssystemen die de multi-processormodus ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Downcore Control ^{(Note 1)}
  Hiermee kunt u het aantal CPU-kernen selecteren dat moet worden ingeschakeld (het aantal CPU-kernen kan variëren per CPU). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Extreme Memory Profile (X.M.P.) ^{(Note 2)}
  Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer deze is ingeschakeld.
  • Disabled: Schakelt deze functie uit. (Standaard)
  • Profile1: Gebruikt Profiel 1-instellingen.
  • Profile2 ^{(Note 2)}: Gebruikt Profiel 2-instellingen.
• System Memory Multiplier
  Hiermee kunt u de systeemgeheugenmultiplier instellen. Auto stelt de geheugenmultiplier in volgens de geheugen SPD-gegevens. (Standaard: Auto)
• Memory Frequency (MHz)
  De eerste geheugenfrequentiewaarde is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast aan de instellingen van de System Memory Multiplier.

Geavanceerde geheugeninstellingen

• Extreme Memory Profile (X.M.P.) ^{(Note 2)}, System Memory Multiplier, Memory Frequency(Mhz)
  De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
• Memory Timing Mode
  Manual en Advanced Manual stellen de Channel Interleaving, Rank Interleaving en geheugentiminginstellingen hieronder in om configureerbaar te zijn. Opties zijn: Auto (standaard), Manual, Advanced Manual.
• Profile DDR Voltage
  Bij gebruik van een niet-XMP-geheugenmodule of wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Disabled, wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2, wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.
• Channel Interleaving
  Schakelt geheugenkanaalinterleaving in of uit. Enabled stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende kanalen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Rank Interleaving
  Schakelt geheugenranginterleaving in of uit. Enabled stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende rangen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

Kanaal A/B-geheugensubtimings

Dit submenu biedt geheugentiminginstellingen voor elk kanaal van het geheugen. De respectievelijke timinginstellingsschermen zijn alleen configureerbaar wanneer Memory Timing Mode is ingesteld op Manual of Advanced Manual. Opmerking: Uw systeem kan onstabiel worden of niet meer opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het bord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.

Geavanceerde spanningsinstellingen

In dit submenu kunt u CPU-, chipset- en geheugenspanningen instellen.

PC Health Status

• Reset Case Open Status
  • Disabled: Behoudt of wist de record van de vorige status van indringing in de behuizing. (Standaard)
  • Enabled: Wist de record van de vorige status van indringing in de behuizing en het veld Case Open toont "No" bij de volgende keer opstarten.
• Case Open
  Geeft de detectiestatus weer van het chassisindringingsdetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeembehuizing is verwijderd, toont dit veld "Yes", anders toont het "No". Om de statusrecord van chassisindringing te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u het systeem opnieuw op.
• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Geeft de huidige systeemspanningen weer.

Diverse instellingen

• PCIe Slot Configuration
  Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke slot. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• 3DMark01 Enhancement
  Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)

Smart Fan 5-instellingen

• Monitor
  Hiermee kunt u een doel selecteren om te controleren en verdere aanpassingen te maken. (Standaard: CPU FAN)
• Fan Speed Control
  Hiermee kunt u bepalen of u de functie voor ventilatorsnelheidsregeling wilt inschakelen en de ventilatorsnelheid aanpassen.
  • Normal: Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
  • Silent: Hiermee kan de ventilator op lage snelheid draaien.
  • Manual: Hiermee kunt u de ventilatorsnelheid regelen in de curvegrafiek.
  • Full: Speed Hiermee kan de ventilator op volle snelheid draaien.
• Fan Control Use Temperature Input
  Hiermee kunt u de referentietemperatuur selecteren voor ventilatorsnelheidsregeling.
• Temperature Interval
  Hiermee kunt u het temperatuurinterval selecteren voor ventilatorsnelheidswijziging.
• Fan Control Mode
  • Auto: Laat het BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale bedieningsmodus in. (Standaard)
  • Voltage: Voltagemodus wordt aanbevolen voor een 3-pins ventilator.
  • PWM: PWM-modus wordt aanbevolen voor een 4-pins ventilator.
• Temperature
  Geeft de huidige temperatuur weer van het geselecteerde doelgebied.
• Fan Speed
  Geeft de huidige ventilatorsnelheden weer.
• Temperature Warning Control
  Stelt de waarschuwingsdrempel in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, geeft BIOS een waarschuwingsgeluid af. Opties zijn: Disabled (standaard), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
• Fan Fail Warning
  Hiermee kan het systeem een waarschuwingsgeluid afgeven als de ventilator niet is aangesloten of uitvalt. Controleer de ventilatorconditie of ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

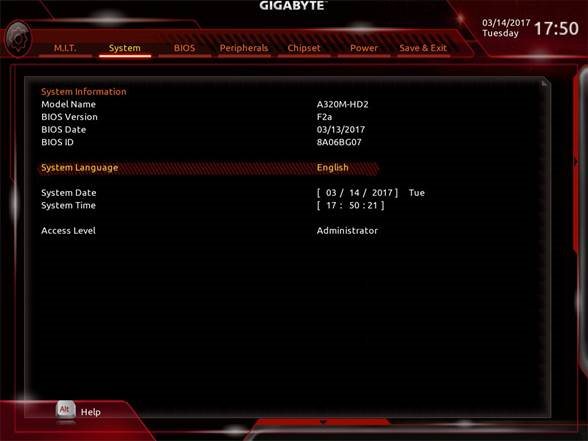

Systeem

Deze sectie biedt informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeemtijd handmatig instellen.

• System Language
  Selecteert de standaardtaal die door het BIOS wordt gebruikt.
• System Date
  Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Datum en Jaar en gebruik de <Page Up>- of <Page Down>-toets om de gewenste waarde in te stellen.
• System Time
  Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 1 uur 's middags is 13:00:00. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de <Page Up>- of <Page Down>-toets om de gewenste waarde in te stellen.
• Access Level
  Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het Administrator-niveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het User-niveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

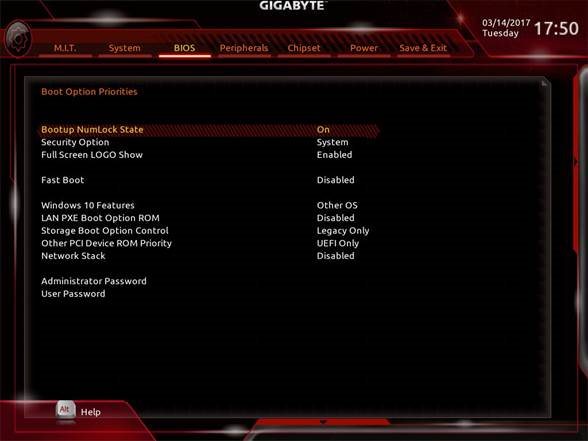

BIOS

• Boot Option Priorities
  Specificeert de algehele opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:".
  Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bits, selecteert u het optische station dat de Windows 7 64-bits installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
• Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
  Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die Boot from LAN-functie ondersteunen, enz. Druk op <Enter> op dit item om naar het submenu te gaan dat de apparaten van hetzelfde type presenteert die zijn aangesloten. Dit item is alleen aanwezig als ten minste één apparaat van dit type is geïnstalleerd.
• Bootup NumLock State
  Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
• Security Option
  Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u de BIOS Setup opent. Nadat u dit item hebt geconfigureerd, stelt u het wachtwoord/de wachtwoorden in onder het item Administrator Password/User Password.
  • Setup: Een wachtwoord is alleen vereist voor het openen van het BIOS Setup-programma.
  • System: Een wachtwoord is vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)
• Full Screen LOGO Show
  Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Disabled slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
• Fast Boot
  Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
• SATA Support
  • All Sata Devices: Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
  • Last Boot HDD Only: Met uitzondering van de vorige opstartschijf zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
• VGA Support
  Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.
  • Auto: Schakelt alleen de legacy option ROM in.
  • EFI Driver: Schakelt EFI option ROM in. (Standaard)
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
• USB Support
  • Disabled: Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  • Full Initial: Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
  • Partial Initial: Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.
• PS2 Devices Support
  • Disabled: Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  • Enabled: Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.
• NetWork Stack Driver Support
  • Disabled: Schakelt opstarten vanaf het netwerk uit. (Standaard)
  • Enabled: Schakelt opstarten vanaf het netwerk in.
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
• Windows 10 Features
  Hiermee kunt u het te installeren besturingssysteem selecteren. (Standaard: Overig besturingssysteem)
• CSM Support
  Schakelt UEFI CSM (Compatibility Support Module) in of uit ter ondersteuning van een legacy PC-opstartproces.
  • Enabled: Schakelt UEFI CSM in. (Standaard)
  • Disabled: Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
    Dit item kan alleen worden geconfigureerd als Windows 10 Features is ingesteld op Windows 10 of Windows 10 WHQL.
• LAN PXE Boot Option ROM
  Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
• Storage Boot Option Control
  Hiermee kunt u selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
  • Disabled: Schakelt option ROM uit.
  • UEFI Only: Schakelt alleen UEFI option ROM in.
  • Legacy Only: Schakelt alleen legacy option ROM in. (Standaard)
    Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
• Other PCI Device ROM Priority
  Hiermee kunt u selecteren of de UEFI- of Legacy option ROM voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers moet worden ingeschakeld.
  • Disabled: Schakelt option ROM uit.
  • UEFI Only: Schakelt alleen UEFI option ROM in. (Standaard)
  • Legacy Only: Schakelt alleen legacy option ROM in.
    Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
• Network Stack
  Schakelt opstarten vanaf het netwerk uit of in om een OS met GPT-indeling te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
• Ipv4 PXE Support
  Schakelt IPv4 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
• Ipv4 HTTP Support
  Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
• Ipv6 PXE Support
  Schakelt IPv6 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
• Ipv6 HTTP Support
  Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
• Administrator Password
  Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. In tegenstelling tot het gebruikerswachtwoord kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
• User Password
  Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en voert u, wanneer u om het wachtwoord wordt gevraagd, eerst het juiste wachtwoord in. Wanneer u wordt gevraagd om een nieuw wachtwoord, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
  OPMERKING: Voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.

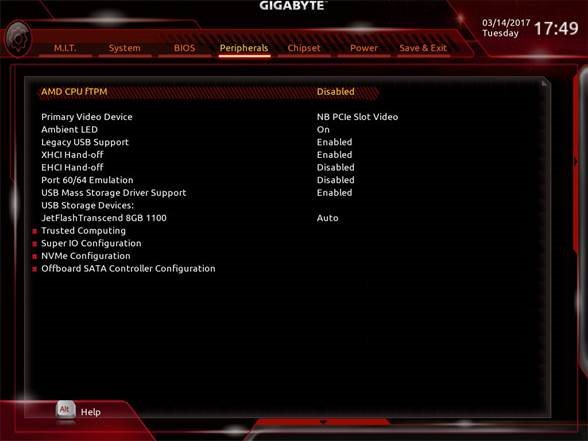

Randapparatuur

• AMD CPU fTPM
  Schakelt de TPM 2.0-functie in of uit die is geïntegreerd in de AMD CPU. (Standaard: Uitgeschakeld)
• Primary Video Device ^(Note)
  Specificeert de eerste initialisatie van de monitorweergave vanaf de geïnstalleerde PCI Express-videokaart of de onboard grafische kaart.
  • IGD Video: Stelt de onboard grafische kaart in als de eerste weergave.
  • NB PCIe Slot Video: Stelt de PCI Express-videokaart op de PCI Express-sleuf die wordt beheerd door de North Bridge in als de eerste weergave. (Standaard)
• Ambient LED
  Schakelt de onboard audio LED-functie in of uit. (Standaard: Aan)
• Legacy USB Support
  Hiermee kan een USB-toetsenbord/muis worden gebruikt in MS-DOS. (Standaard: Ingeschakeld)
• XHCI Hand-off
  Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
• EHCI Hand-off
  Bepaalt of de EHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder EHCI Hand-off-ondersteuning. (Standaard: Uitgeschakeld)
• Port 60/64 Emulation
  Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat geen native ondersteuning biedt voor USB-apparaten. (Standaard: Uitgeschakeld)
• USB Mass Storage Driver Support
  Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
• USB Storage Devices
  Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.

(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.

Trusted Computing

Schakelt Trusted Platform Module (TPM) in of uit. (Standaard: Ingeschakeld)

Super IO Configuration

• Serial Port
  Schakelt de onboard seriële poort in of uit. (Standaard: Ingeschakeld)

NVMe Configuration

Geeft informatie weer over uw NVME PCIe SSD indien geïnstalleerd.

OffBoard SATA Controller Configuration

Geeft informatie weer over uw PCIe SSD indien geïnstalleerd.

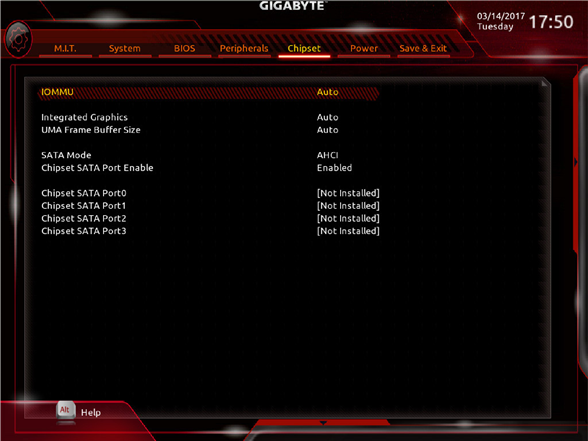

Chipset

• IOMMU
  Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
• Integrated Graphics ^(Note)
  Schakelt de onboard grafische functie in of uit.
  • Auto: Het BIOS schakelt de onboard grafische kaart automatisch in of uit, afhankelijk van de geïnstalleerde grafische kaart. (Standaard)
  • Disabled: Schakelt de onboard grafische kaart uit.
• UMA Frame Buffer Size ^(Note)
  Framebuffergrootte is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de onboard grafische controller. MS-DOS gebruikt bijvoorbeeld alleen dit geheugen voor weergave. Opties zijn: Auto (standaard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
• SATA Mode
  Schakelt RAID in of uit voor de SATA-controllers of configureert de SATA-controllers in AHCI-modus.
  • RAID: Schakelt RAID in voor de SATA-controller.
  • AHCI: Configureert de SATA-controllers in AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard)
• Chipset SATA Port Enable
  Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
• Chipset SATA Port 0/1/2/3
  Schakelt elke SATA-poort in of uit.

(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.

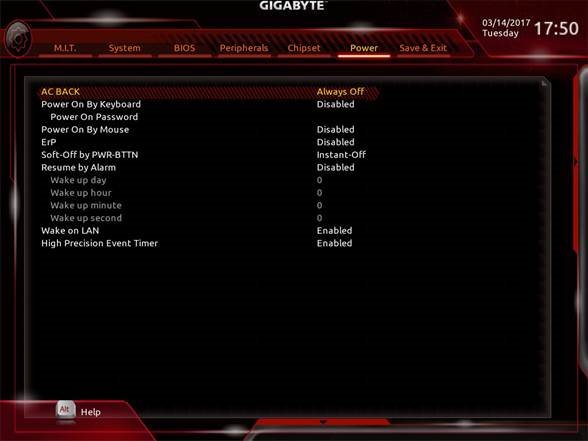

Stroomvoorziening

• AC BACK
  Bepaalt de status van het systeem na het terugkeren van de stroom na een wisselstroomstoring.
  • Memory: Het systeem keert terug naar de laatst bekende actieve status bij het terugkeren van de wisselstroom.
  • Always On: Het systeem wordt ingeschakeld bij het terugkeren van de wisselstroom.
  • Always Off: Het systeem blijft uitgeschakeld bij het terugkeren van de wisselstroom. (Standaard)
• Power On By Keyboard
  Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbordaanschakelgebeurtenis.
  Opmerking: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die ten minste 1A levert op de +5VSB-leiding.
  • Disabled: Schakelt deze functie uit. (Standaard)
  • Password: Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen.
  • Keyboard 98: Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
  • Any key: Druk op een willekeurige toets om het systeem in te schakelen.
• Power On Password
  Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password.
  Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
  Opmerking: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
• Power On By Mouse
  Hiermee kan het systeem worden ingeschakeld door een PS/2-muisaanschakelgebeurtenis.
  Opmerking: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die ten minste 1A levert op de +5VSB-leiding.
  • Disabled: Schakelt deze functie uit. (Standaard)
  • Move: Beweeg de muis om het systeem in te schakelen.
  • Double Click: Dubbelklik op de linkermuisknop om het systeem in te schakelen.
• ErP
  Bepaalt of het systeem het minste vermogen verbruikt in de S5-status (afsluiten). Opmerking: Wanneer dit item is ingesteld op Enabled, zijn de volgende functies niet beschikbaar: Hervatten door alarm, PME-gebeurtenisactivering, inschakelen met muis, inschakelen met toetsenbord en Wake on LAN.
• Soft-Off by PWR-BTTN
  Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.
  • Instant-Off: Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
  • Delay 4 Sec.: Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem naar de stand-by modus.
• Resume by Alarm
  Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
  Indien ingeschakeld, stelt u de datum en tijd als volgt in:
  • Wake up day: Schakel het systeem op een specifiek tijdstip in op elke dag of op een specifieke dag in een maand.
  • Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
    Opmerking: Vermijd bij het gebruik van deze functie onvoldoende afsluiting van het besturingssysteem of verwijdering van de wisselstroom, anders zijn de instellingen mogelijk niet effectief.
• Wake on LAN
  Schakelt de Wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
• High Precision Event Timer
  Schakelt High Precision Event Timer (HPET) in of uit in het besturingssysteem. (Standaard: Ingeschakeld)

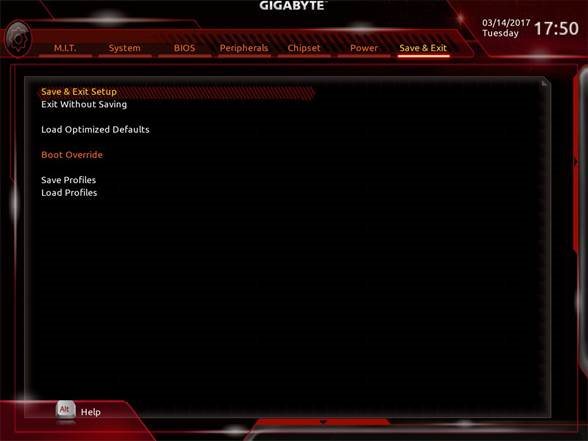

Opslaan en afsluiten

• Save & Exit Setup
  Druk op <Enter> op dit item en selecteer Yes (Ja). Hiermee worden de wijzigingen in de CMOS opgeslagen en wordt het BIOS Setup-programma afgesloten. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.
• Exit Without Saving
  Druk op <Enter> op dit item en selecteer Yes (Ja). Hiermee wordt de BIOS Setup afgesloten zonder de wijzigingen die in de BIOS Setup zijn aangebracht in de CMOS op te slaan. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.
• Load Optimized Defaults
  Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale standaard BIOS-instellingen te laden. De standaard BIOS-instellingen helpen het systeem optimaal te werken. Laad altijd de Optimized defaults na het bijwerken van de BIOS of na het wissen van de CMOS-waarden.
• Boot Override
  Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en vanaf dat apparaat opgestart.
• Save Profiles
  Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1 ~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel op uw opslagapparaat op te slaan.
• Load Profiles
  Als uw systeem instabiel wordt en u de standaard BIOS-instellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel dat eerder van uw opslagapparaat is gemaakt, in te voeren of het profiel automatisch laden dat door de BIOS is gemaakt, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een RAID-set configureren

RAID-niveaus

	RAID 0	RAID 1	RAID 10
Minimum aantal harde schijven	≥2	2	4
Arraycapaciteit	Aantal harde schijven * Grootte van de kleinste schijf	Grootte van de kleinste schijf	(Aantal harde schijven/2) * Grootte van de kleinste schijf
Fouttolerantie	Nee	Ja	Ja

Voordat u begint, dient u de volgende zaken voor te bereiden:

• Ten minste twee SATA-harde schijven/SSD's (voor optimale prestaties wordt aanbevolen om twee harde schijven met identiek model en capaciteit te gebruiken).
• Windows-installatieschijf.
• Moederbord-stuurprogrammaschijf.
• Een USB-stick.

De ingebouwde SATA-controller configureren

SATA-harde schijf/schijven installeren in uw computer

Installeer de harde schijven in de SATA-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven.

SATA-controller modus configureren in BIOS Setup

Zorg ervoor dat u de SATA-controller modus correct configureert in het systeem BIOS Setup.

Stappen:

1. Zet uw computer aan en druk op <Delete> om BIOS Setup te openen tijdens de POST (Power-On Self-Test). Onder Chipset zorgt u ervoor dat Chipset SATA Port Enable is ingeschakeld. Zet SATA Mode op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw op.
2. Als u UEFI RAID wilt configureren, volgt u de stappen in "UEFI RAID-configuratie". Om de legacy RAID ROM te openen, slaat u de instellingen op en verlaat u BIOS Setup. Raadpleeg "Legacy RAID ROM configureren" voor meer informatie.

De BIOS Setup menu's die in dit gedeelte worden beschreven, kunnen afwijken van de exacte instellingen voor uw moederbord. De daadwerkelijke BIOS Setup menu-opties die u zult zien, zijn afhankelijk van het moederbord dat u heeft en de BIOS-versie.

UEFI RAID-configuratie

Alleen Windows 10 64-bits ondersteunt UEFI RAID-configuratie.

Stappen:

1. Ga in BIOS Setup naar BIOS en zet Windows 10 Features op Windows 10 en CSM Support op Disabled. Sla de wijzigingen op en verlaat BIOS Setup.
2. Nadat het systeem opnieuw is opgestart, opent u BIOS Setup opnieuw. Open vervolgens het submenu Peripherals\RAIDXpert2 Configuration Utility.
3. Op het scherm RAIDXpert2 Configuration Utility drukt u op <Enter> op Array Management om het scherm Create Array te openen. Selecteer vervolgens een RAID level. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks om het scherm Select Physical Disks te openen.
4. Op het scherm Select Physical Disks selecteert u de harde schijven die in de RAID-array moeten worden opgenomen en stelt u deze in op Enabled. Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes te gaan en druk op <Enter>. Keer vervolgens terug naar het vorige scherm en stel de Array Size, Array Size Unit, Read Cache Policy en Write Cache Policy in.
5. Nadat u de capaciteit heeft ingesteld, gaat u naar Create Array en drukt u op <Enter> om te beginnen.
6. Na voltooiing wordt u teruggebracht naar het scherm Array Management. Onder Manage Array Properties kunt u het nieuwe RAID-volume en informatie over het RAID-niveau, de arraynaam, de arraycapaciteit, enz. zien.

Legacy RAID ROM configureren

Open het legacy RAID BIOS Setup-hulpprogramma om een RAID-array te configureren. Sla deze stap over en ga verder met de installatie van het Windows-besturingssysteem voor een niet-RAID-configuratie.

Stappen:

1. Nadat de POST-geheugentest begint en voordat het opstarten van het besturingssysteem begint, zoekt u naar een bericht met de tekst "Druk op <Ctrl-F> om RAID Option ROM Utility te openen". Druk op <Ctrl> + <R> om het RAID BIOS Setup-hulpprogramma te openen.
2. Om een nieuwe array te maken, drukt u op <Enter> op de optie Create Array.
3. De selectiebalk gaat naar de sectie Disks aan de rechterkant van het scherm. Selecteer de harde schijven die in de RAID-array moeten worden opgenomen. Gebruik de pijl-omhoog of pijl-omlaagtoets om een harde schijf te selecteren en druk op <Insert>. De geselecteerde harde schijf wordt groen weergegeven. Om alle harde schijven te gebruiken, drukt u gewoon op <A> om alles te selecteren. Druk vervolgens op <Enter> en de selectiebalk gaat naar de sectie User Input linksonder in het scherm.
4. Selecteer eerst een RAID-modus en druk op <Enter>. De beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven. Volg vervolgens de instructies op het scherm om de arraygrootte op te geven. U kunt Alle beschikbare ruimte selecteren om de maximaal toegestane grootte te gebruiken of de pijl-omhoog of pijl-omlaagtoets gebruiken om de grootte aan te passen en op <Enter> drukken.
5. Selecteer een caching-modus. Opties zijn Read/Write, Read Only en None. Druk vervolgens op <Enter> om verder te gaan.
6. Ten slotte verschijnt er een bericht met de tekst "Confirm Creation of Array". Druk op <C> om te bevestigen of op <Esc> om terug te keren naar het vorige scherm.
7. Om het RAID BIOS-hulpprogramma te verlaten, drukt u op <Esc> en vervolgens op <C> om te bevestigen.

Het SATA RAID/AHCI-stuurprogramma en het besturingssysteem installeren

Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Het besturingssysteem installeren

Aangezien sommige besturingssystemen al een SATA RAID/AHCI-stuurprogramma bevatten, hoeft u geen apart RAID/AHCI-stuurprogramma te installeren tijdens het installatieproces van Windows. Nadat het besturingssysteem is geïnstalleerd, raden we u aan om alle vereiste stuurprogramma's van de moederbord-stuurprogrammaschijf te installeren met "Xpress Install" om de systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra SATA RAID/AHCI-stuurprogramma verstrekt tijdens het installatieproces van het besturingssysteem, raadpleeg dan de onderstaande stappen:

1. Kopieer de Hw10-map onder de map \Boot op de stuurprogrammaschijf naar uw USB-stick.
2. Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd het stuurprogramma te laden, selecteert u Browse (Bladeren).
3. Plaats de USB-stick en blader vervolgens naar de locatie van het stuurprogramma. De locatie van het stuurprogramma is als volgt:
   \Hw10\RAID\x64
4. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.

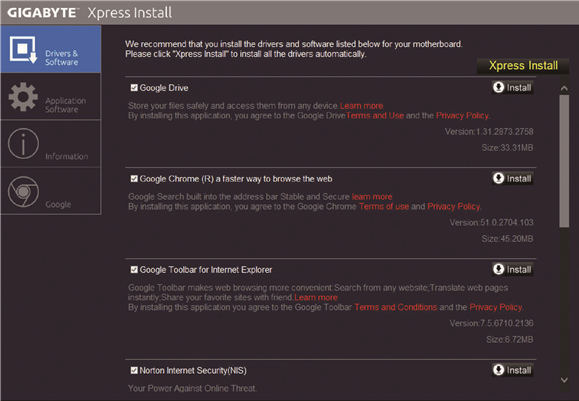

Installatie van stuurprogramma's

• Voordat u de stuurprogramma's installeert, installeert u eerst het besturingssysteem. (De volgende instructies gebruiken Windows 10 als voorbeeld van een besturingssysteem.)
• Nadat u het besturingssysteem heeft geïnstalleerd, plaatst u de moederbord-stuurprogrammaschijf in uw optische station. Klik op het bericht "Tap to choose what happens with this disc" (Tik om te kiezen wat er met deze schijf gebeurt) in de rechterbovenhoek van het scherm en selecteer "Run Run.exe." (Of ga naar Deze computer, dubbelklik op het optische station en voer het programma Run.exe uit.)

"Xpress Install" scant automatisch uw systeem en geeft vervolgens een lijst weer van alle stuurprogramma's die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde stuurprogramma's. Of klik op het pijl icoon om de stuurprogramma's die u nodig hebt, afzonderlijk te installeren.

Bezoek de website van GIGABYTE voor meer software-informatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

Contact

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. en niet-tech. ondersteuning (verkoop/marketing): http://esupport.gigabyte.com
WEB-adres (Engels): http://www.gigabyte.com
WEB-adres (Chinees): http://www.gigabyte.tw

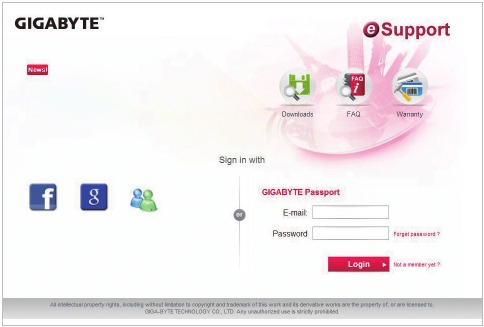

• GIGABYTE eSupport
  Om een technische of niet-technische (verkoop/marketing) vraag in te dienen, gaat u naar: http://esupport.gigabyte.com

Ga voor meer productdetails naar de website van GIGABYTE.

Auteursrecht

© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden.
De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectievelijke eigenaars.

Disclaimer

De informatie in deze handleiding wordt beschermd door auteursrechtwetten en is eigendom van GIGABYTE.
Wijzigingen aan de specificaties en functies in deze handleiding kunnen door GIGABYTE worden aangebracht zonder voorafgaande kennisgeving.
Niets uit deze handleiding mag worden gereproduceerd, gekopieerd, vertaald, verzonden of gepubliceerd in welke vorm of op welke manier dan ook zonder de voorafgaande schriftelijke toestemming van GIGABYTE.

• Om het gebruik van dit product te vergemakkelijken, dient u de gebruikershandleiding zorgvuldig te lezen.
• Voor productgerelateerde informatie kunt u onze website raadplegen op: http://www.gigabyte.com

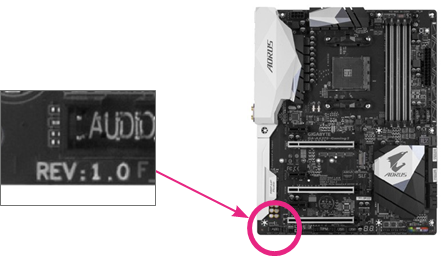

Uw moederbordrevisie identificeren

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het moederbord BIOS, de stuurprogramma's bijwerkt of wanneer u op zoek bent naar technische informatie. Voorbeeld:

Referenties

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE GA-A320M-HD2 - Handleiding moederbord

Beschikbare talen
