GIGABYTE GA-A320-DS3 - Handleiding moederbord

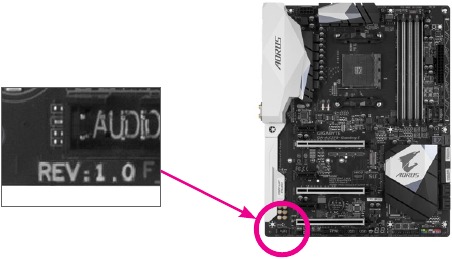

Uw moederbordrevisie identificeren

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer de revisie van uw moederbord voordat u het BIOS, de stuurprogramma's van het moederbord bijwerkt of wanneer u op zoek bent naar technische informatie.

Voorbeeld:

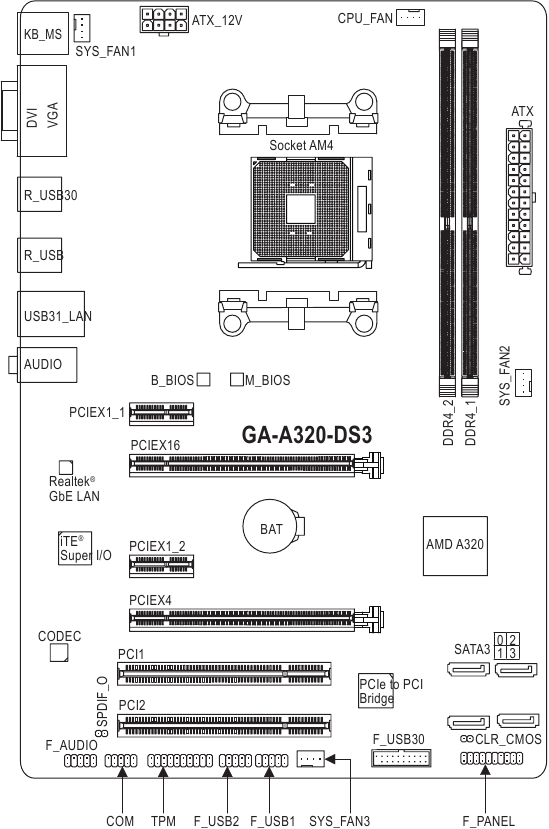

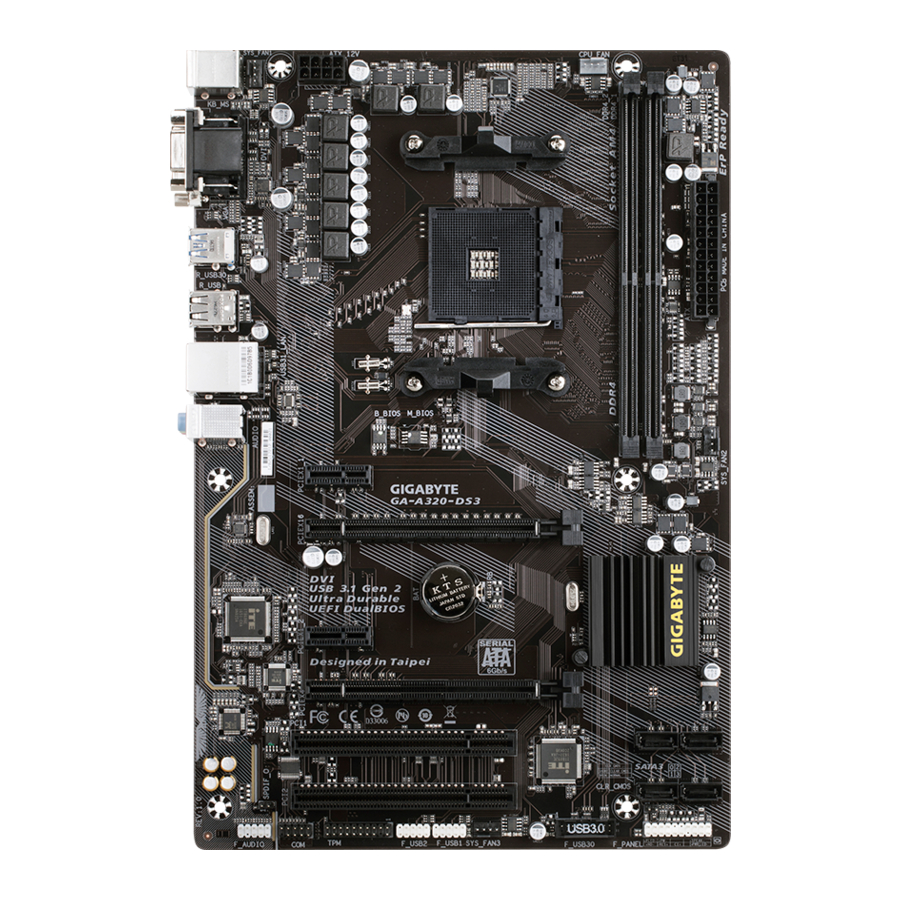

GA-A320-DS3 Moederbordindeling

Inhoud van de doos

• GA-A320-DS3-moederbord
• Driverdisk voor moederbord
• Handleiding
• Twee SATA-kabels
• I/O-afscherming

* De bovenstaande inhoud van de doos is slechts ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt. De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.

Hardware-installatie

Installatie voorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

• Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
• Verwijder altijd de wisselstroom door het netsnoer uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
• Vermijd bij het hanteren van het moederbord het aanraken van metalen contacten of connectoren.
• Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd dan uw handen droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
• Plaats het moederbord voor de installatie op een antistatisch kussen of in een elektrostatisch afgeschermde container.
• Voordat u de voedingskabel van het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen oppervlak.
• Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een vochtige omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en tot lichamelijk letsel van de gebruiker.
• Als u niet zeker bent over installatiestappen of een probleem hebt met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

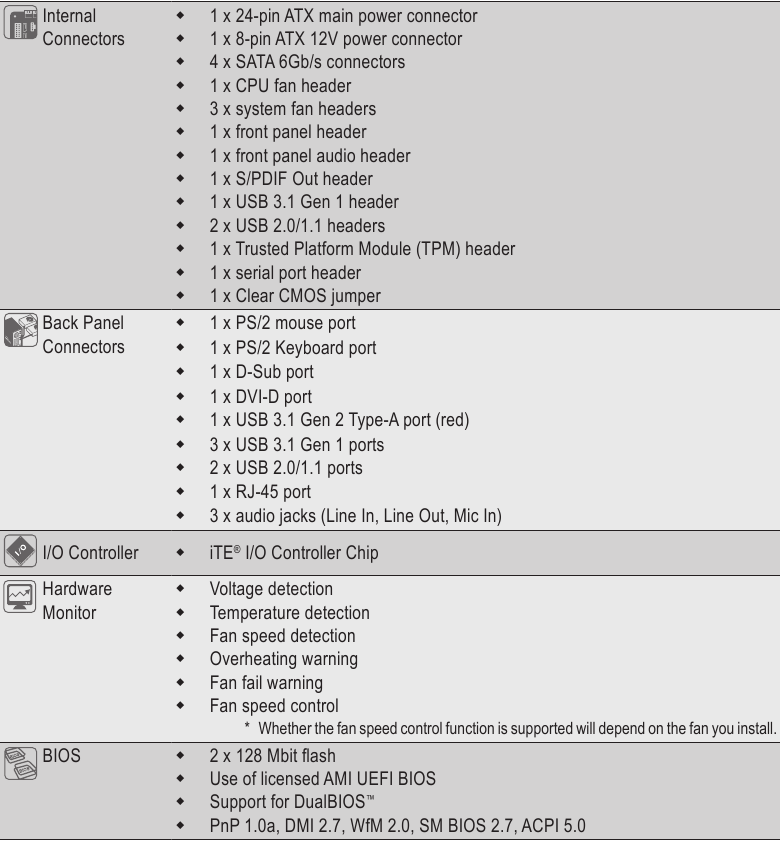

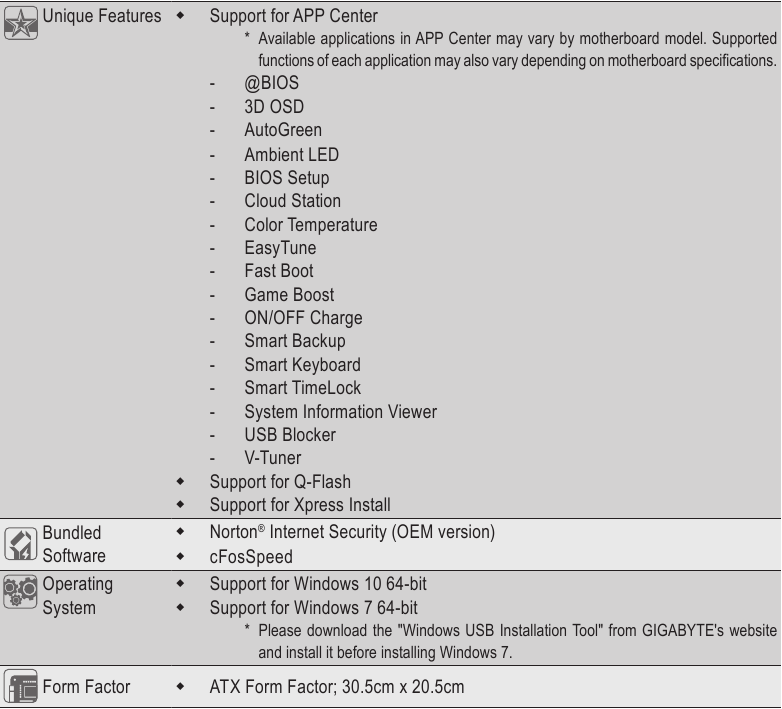

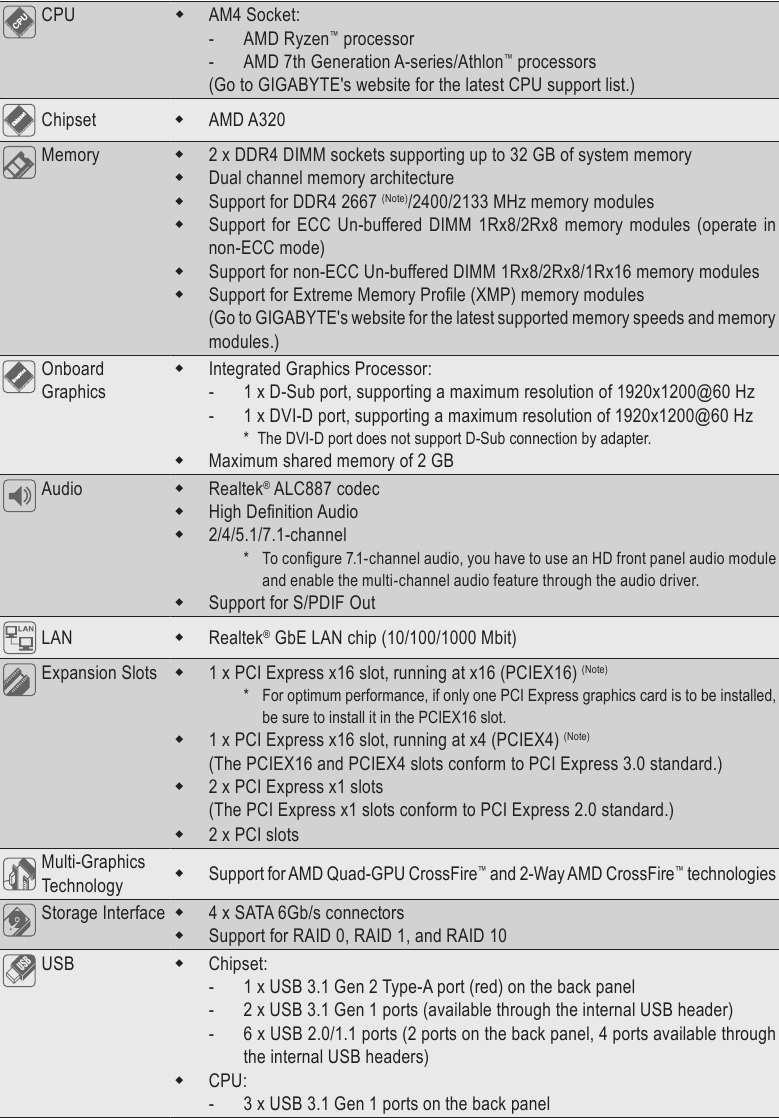

Productspecificaties

(Opmerking) De daadwerkelijke ondersteuning kan variëren per CPU.

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Bezoek de website van GIGABYTE voor ondersteuningslijsten van CPU-, geheugenmodules en SSD-apparaten.

Bezoek de pagina Support\Utility List (Ondersteuning\Utility-lijst) op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

• Zorg ervoor dat het moederbord de CPU ondersteunt.
  (Ga naar de website van GIGABYTE voor de meest recente CPU-ondersteuningslijst.)
• Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u de CPU installeert om hardwarebeschadiging te voorkomen.
• Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket lokaliseren.)
• Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de CPU.
• Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen dat de systeembusfrequentie wordt ingesteld buiten de hardwarespecificaties, omdat dit niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

De CPU installeren

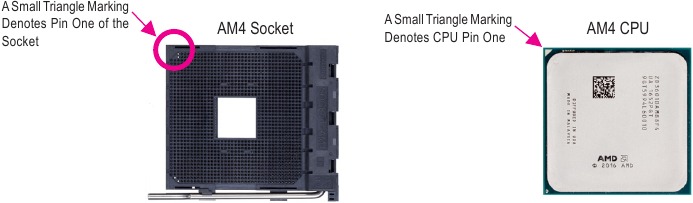

Zoek pin één (aangegeven met een kleine driehoek) van de CPU-socket en de CPU.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.
  (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u het geheugen installeert om hardwarebeschadiging te voorkomen.
• Geheugenmodules hebben een failsafe ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.

Dual Channel geheugenconfiguratie

Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel-technologie. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.

De twee geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:

• Kanaal A: DDR4_2
• Kanaal B: DDR4_1

Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.

Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken voor optimale prestaties.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

• Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding zorgvuldig door die bij uw uitbreidingskaart is geleverd.
• Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om hardwarebeschadiging te voorkomen.

Aansluitingen achterpaneel

1. PS/2-toetsenbord- en PS/2-muispoort
   Gebruik de bovenste poort (groen) om een PS/2-muis aan te sluiten en de onderste poort (paars) om een PS/2-toetsenbord aan te sluiten.
2. D-Sub-poort
   De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die een D-Sub-aansluiting ondersteunt op deze poort.
3. DVI-D-poort ^(Opmerking)
   De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die een DVI-D-aansluiting ondersteunt op deze poort.
   (Opmerking) De DVI-D-poort ondersteunt geen D-Sub-aansluiting via een adapter.
4. USB 3.1 Gen 1-poort
   De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
5. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
6. RJ-45 LAN-poort
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.

7. USB 3.1 Gen 2 Type-A-poort (Rood)
   De USB 3.1 Gen 2 Type-A-poort ondersteunt de USB 3.1 Gen 2-specificatie en is compatibel met de USB 3.1 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
8. Line-in (Blauw)
   De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optisch station, walkman, enz.
9. Line-out (Groen)
   De line-out-aansluiting. Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om voorluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audio-configuratie.
10. Mic-in (Roze)
    De microfoonaansluiting.

Om 7.1-kanaals audio te configureren, moet u een HD-audio-module op het voorpaneel gebruiken en de meerkanaals audiofunctie inschakelen via de audiodriver. Bezoek de website van GIGABYTE voor meer software-informatie.

• Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.

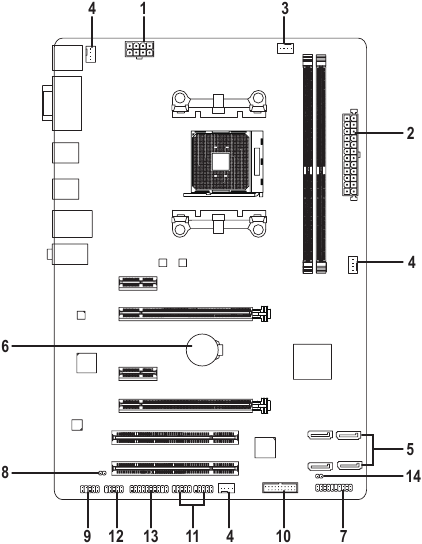

Interne aansluitingen

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SATA3 0/1/2/3
6. BAT
7. F_PANEL
8. SPDIF_O
9. F_AUDIO
10. F_USB30
11. F_USB1/F_USB2
12. COM
13. TPM
14. CLR_CMOS

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

• Controleer eerst of uw apparaten compatibel zijn met de aansluitingen die u wilt aansluiten.
• Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel goed is bevestigd aan de connector op het moederbord.

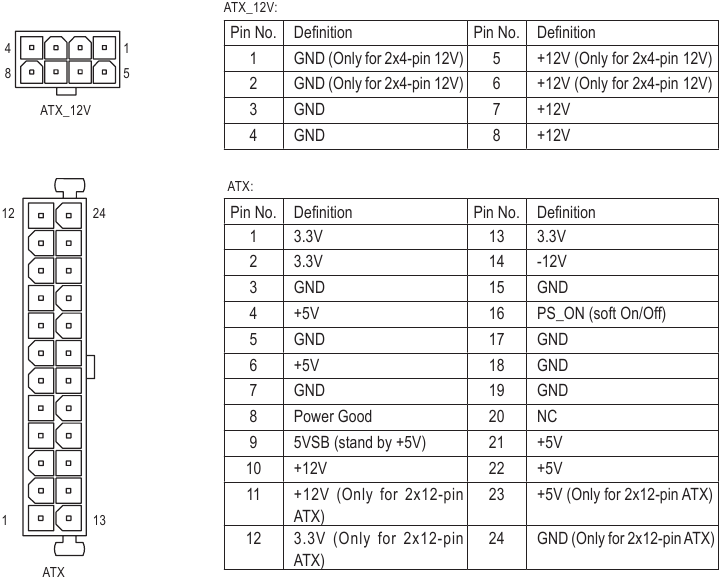

ATX_12V/ATX (2x4 12V-voedingsconnector en 2x12 hoofdvoedingsconnector)

Door het gebruik van de voedingsconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de voedingsconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en of alle apparaten correct zijn geïnstalleerd. De voedingsconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de voedingsconnector.

De 12V-voedingsconnector levert voornamelijk stroom aan de CPU. Als de 12V-voedingsconnector niet is aangesloten, start de computer niet op.

Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

CPU_FAN/SYS_FAN1/2/3 (ventilatorheaders)

Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof inbrengontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connector is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

• Zorg ervoor dat u de ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)

De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1,5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.

BAT (batterij)

De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet correct of gaan ze verloren.

U kunt de CMOS-waarden wissen door de batterij te verwijderen:

1. Schakel uw computer uit en haal de stekker uit het stopcontact.
2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp, zoals een schroevendraaier, om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
3. Plaats de batterij terug.
4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

• Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de batterij vervangt.
• Vervang de batterij door een gelijkwaardige. Explosiegevaar als de batterij wordt vervangen door een onjuist model.
• Neem contact op met de plaats van aankoop of de plaatselijke dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
• Let er bij het plaatsen van de batterij op dat de positieve (+) en de negatieve (-) kant van de batterij in de juiste richting wijzen (de positieve kant moet naar boven wijzen).
• Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

F_PANEL (Frontpaneelheader)

Sluit de aan/uit-schakelaar, de resetknop, de luidspreker, de schakelaar/sensor voor het binnendringen van de behuizing en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

• PLED/PWR_LED (Power-LED):
  Wordt aangesloten op de stroomstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in bedrijf is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).

  Systeemstatus	LED
  S0	Aan
  S3/S4/S5	Uit

• PW (Aan/uit-schakelaar):
  Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg hoofdstuk "BIOS Setup", "Power" voor meer informatie).
• SPEAK (Luidspreker):
  Wordt aangesloten op de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
• HD (LED voor harde-schijfactiviteit):
  Wordt aangesloten op de LED voor harde-schijfactiviteit op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
• RES (Resetknop):
  Wordt aangesloten op de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en er geen normale herstart kan worden uitgevoerd.
• CI (Header voor het binnendringen van de behuizing):
  Wordt aangesloten op de schakelaar/sensor voor het binnendringen van de behuizing op de behuizing die kan detecteren of de behuizing is verwijderd. Voor deze functie is een behuizing vereist met een schakelaar/sensor voor het binnendringen van de behuizing.
• NC: Geen verbinding.

Het ontwerp van het voorpaneel kan per behuizing verschillen. Een frontpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, power-LED, LED voor harde-schijfactiviteit, luidspreker enz. Wanneer u uw frontpaneelmodule van de behuizing aansluit op deze header, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

SPDIF_O (S/PDIF-uitvoerheader)

Deze header ondersteunt digitale S/PDIF-uitvoer en verbindt een digitale S/PDIF-audiokabel (meegeleverd door uitbreidingskaarten) voor digitale audio-uitvoer van uw moederbord naar bepaalde uitbreidingskaarten, zoals grafische kaarten en geluidskaarten. Sommige grafische kaarten vereisen bijvoorbeeld dat u een digitale S/PDIF-audiokabel gebruikt voor digitale audio-uitvoer van uw moederbord naar uw grafische kaart als u een HDMI-scherm op de grafische kaart wilt aansluiten en tegelijkertijd digitale audio-uitvoer van het HDMI-scherm wilt hebben. Lees voor informatie over het aansluiten van de digitale S/PDIF-audiokabel zorgvuldig de handleiding van uw uitbreidingskaart.

F_AUDIO (Frontpaneel-audioheader)

De frontpaneel-audioheader ondersteunt Intel High Definition Audio (HD) en AC'97-audio. U kunt uw frontpaneel-audiomodule van de behuizing aansluiten op deze header. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.

• De frontpaneel-audioheader ondersteunt standaard HD-audio.
• Er zijn tegelijkertijd audiosignalen aanwezig op zowel de front- als de achterpaneelaudio-aansluitingen.
• Sommige behuizingen bieden een frontpaneel-audiomodule met afzonderlijke connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de frontpaneel-audiomodule met verschillende draadtoewijzingen.

F_USB30 (USB 3.1 Gen 1-header)

De header voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten bieden. Neem contact op met de plaatselijke dealer voor de aankoop van het optionele 3,5-inch voorpaneel dat twee USB 3.1 Gen 1-poorten biedt.

F_USB1/F_USB2 (USB 2.0/1.1-headers)

De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten bieden via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele USB-beugel.

• Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB 2.0/1.1-header.
• Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.

COM (Seriële-poortheader)

De COM-header kan één seriële poort bieden via een optionele COM-poortkabel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele COM-poortkabel.

TPM (Trusted Platform Module-header)

U kunt een TPM (Trusted Platform Module) aansluiten op deze header.

CLR_CMOS (Clear CMOS-jumper)

Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen een paar seconden aan te raken.

• Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de CMOS-waarden wist.
• Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup" voor BIOS-configuraties).

BIOS-instellingen

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-instellingenprogramma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.

Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.

Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom is ingeschakeld.

Gebruik de GIGABYTE Q-Flash of @BIOS utility om de BIOS te upgraden.

• Q-Flash stelt de gebruiker in staat om snel en eenvoudig BIOS te upgraden of er een back-up van te maken zonder het besturingssysteem te openen.
• @BIOS is een Windows-gebaseerd hulpprogramma dat de nieuwste versie van BIOS op internet zoekt en downloadt en de BIOS bijwerkt.

• Omdat het flashen van BIOS potentieel riskant is, is het raadzaam om de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van BIOS. Om de BIOS te flashen, doe dit met voorzichtigheid. Onvoldoende BIOS flashing kan leiden tot een storing in het systeem.
• Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper in het vorige hoofdstuk voor het wissen van de CMOS-waarden.)

Opstartscherm

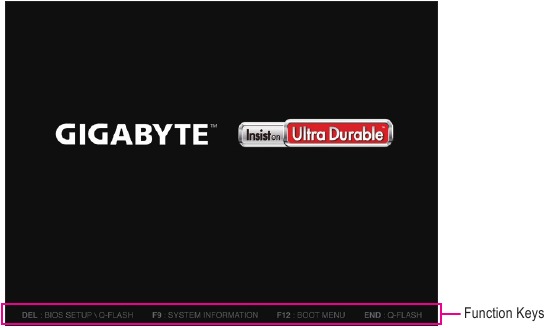

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
(Voorbeeld BIOS-versie: F1d)

Er zijn twee verschillende BIOS-modi, zoals hieronder wordt weergegeven, en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren. Easy Mode stelt gebruikers in staat om snel hun huidige systeeminformatie te bekijken of aanpassingen te maken voor optimale prestaties. In Easy Mode kunt u uw muis gebruiken om door configuratie-items te bladeren.

• Wanneer het systeem niet zo stabiel is als normaal, selecteert u het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardinstellingen.
• De BIOS-instellingenmenu's die in dit hoofdstuk worden beschreven, dienen alleen ter referentie en kunnen per BIOS-versie verschillen.

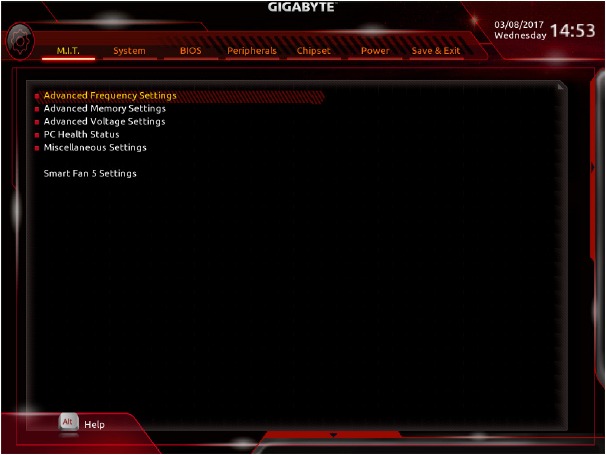

M.I.T.

Of het systeem stabiel werkt met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algemene systeemconfiguraties. Onjuist overklokken/overspanning kan leiden tot schade aan CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wist u de CMOS-waarden en zet u het moederbord terug naar de standaardwaarden.)

Geavanceerde frequentie-instellingen

• Host Clock Value
  Geeft de huidige werkfrequentie van de hostklok weer.
• CPU Clock Ratio
  Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de geïnstalleerde CPU.
• CPU Frequency
  Geeft de huidige werkfrequentie van de CPU weer.

Geavanceerde CPU-kerninstellingen

• CPU Clock Ratio, CPU Frequency
  De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
• Core Performance Boost ^(Note)
  Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie wilt inschakelen, een technologie voor het stimuleren van de CPU-prestaties. (Standaard: Auto)
• Core Performance Boost Ratio ^(Note)
  Hiermee kunt u de ratio voor de CPB wijzigen. Het instelbare bereik is afhankelijk van de geïnstalleerde CPU. (Standaard: Auto)
• Turbo Performance Boost Ratio ^(Note)
  Hiermee kunt u bepalen of u de CPU-prestaties wilt verbeteren. (Standaard: Uitgeschakeld)
• AMD Cool&Quiet function
  • Ingeschakeld: Laat het AMD Cool'n'Quiet-stuurprogramma de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik te verminderen. (Standaard)
  • Uitgeschakeld: Schakelt deze functie uit.
• SVM Mode
  Virtualisatie verbeterd door Virtualization Technology stelt een platform in staat om meerdere besturingssystemen en applicaties in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Uitgeschakeld)
• C6 Mode ^{(Note 1)}
  Hiermee kunt u bepalen of de CPU in de C6-modus in de systeemstopstand moet gaan. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C6-status is een meer verbeterde energiebesparende status dan C1. (Standaard: Ingeschakeld)
• Global C-state Control ^{(Note 1)}
  Hiermee kunt u bepalen of de CPU in C-statussen moet gaan. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)
• SMT Mode ^{(Note 1)}
  Hiermee kunt u de CPU Simultaneous Multi-Threading-technologie in- of uitschakelen. Deze functie werkt alleen voor besturingssystemen die de multi-processor modus ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Downcore Control ^{(Note 1)}
  Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren (het aantal CPU-kernen kan per CPU verschillen). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Extreme Memory Profile (X.M.P.) ^{(Note 2)}
  Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren indien ingeschakeld.
  • Uitgeschakeld: Schakelt deze functie uit. (Standaard)
  • Profile1: Gebruikt profiel 1-instellingen.
  • Profile2 ^{(Note 2)}: Gebruikt profiel 2-instellingen.
• System Memory Multiplier
  Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in volgens de geheugen-SPD-gegevens. (Standaard: Auto)
• Memory Frequency (MHz)
  De eerste geheugenfrequentiewaarde is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast aan de instellingen van de System Memory Multiplier.

(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

(Note 1) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

(Note 2) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

Geavanceerde geheugeninstellingen

• Extreme Memory Profile (X.M.P.) ^{(Note 2)}, System Memory Multiplier, Memory Frequency(Mhz)
  De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
• Memory Timing Mode
  Manual en Advanced Manual staan toe dat de Channel Interleaving, Rank Interleaving en geheugentiminginstellingen hieronder configureerbaar zijn. Opties zijn: Auto (standaard), Manual, Advanced Manual.
• Profile DDR Voltage
  Bij gebruik van een niet-XMP-geheugenmodule of wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Disabled, wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2, wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.
• Channel Interleaving
  Schakelt geheugen-channel-interleaving in of uit. Enabled stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende kanalen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Rank Interleaving
  Schakelt geheugen-rank-interleaving in of uit. Enabled stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende ranks van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)

Channel A/B Memory Sub Timings

Dit submenu biedt geheugentiminginstellingen voor elk geheugenkanaal. De respectieve timinginstellingsschermen zijn alleen configureerbaar wanneer Memory Timing Mode is ingesteld op Manual of Advanced Manual. Opmerking: uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen in de geheugentimings hebt aangebracht. Als dit gebeurt, zet u het moederbord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.

Geavanceerde spanningsinstellingen

Dit submenu stelt u in staat om CPU-, chipset- en geheugenspanningen in te stellen.

PC Health Status

• Reset Case Open Status
  • Uitgeschakeld: Behoudt of wist het record van de vorige status van de chassis-inbraak. (Standaard)
  • Ingeschakeld: Wist het record van de vorige status van de chassis-inbraak en het veld Case Open toont "Nee" bij de volgende keer opstarten.
• Case Open
  Geeft de detectiestatus weer van het chassis-inbraakdetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de afdekking van het systeemchassis is verwijderd, toont dit veld "Ja", anders toont het "Nee". Om het statusrecord van de chassis-inbraak te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Geeft de huidige systeemspanningen weer.

Diverse instellingen

• PCIe Slot Configuration
  Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De daadwerkelijke werkingsmodus is onderhevig aan de hardwarespecificatie van elke slot. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• 3DMark01 Enhancement
  Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)

Smart Fan 5 instellingen

• Monitor
  Hiermee kunt u een doel selecteren om te bewaken en verdere aanpassingen te maken. (Standaard: CPU FAN)
• Fan Speed Control
  Hiermee kunt u bepalen of u de functie voor ventilatorsnelheidsregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.
  • Normal: Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
  • Silent: Hiermee kan de ventilator op lage snelheden draaien.
  • Manual: Hiermee kunt u de ventilatorsnelheid in de curvegrafiek regelen.
  • Full Speed: Hiermee kan de ventilator op volle snelheid draaien.
• Fan Control Use Temperature Input
  Hiermee kunt u de referentietemperatuur selecteren voor ventilatorsnelheidsregeling.
• Temperature Interval
  Hiermee kunt u het temperatuurinterval selecteren voor de verandering van de ventilatorsnelheid.
• Fan Control Mode
  • Auto: Laat het BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale regelmodus in. (Standaard)
  • Voltage: Spanningsmodus wordt aanbevolen voor een 3-pins ventilator.
  • PWM: PWM-modus wordt aanbevolen voor een 4-pins ventilator.
• Temperature
  Geeft de huidige temperatuur van het geselecteerde doelgebied weer.
• Fan Speed
  Geeft de huidige ventilatorsnelheden weer.
• Temperature Warning Control
  Stelt de waarschuwingstreshold in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, zal het BIOS een waarschuwingsgeluid laten horen. Opties zijn: Uitgeschakeld (standaard), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
• Fan Fail Warning
  Staat toe dat het systeem een waarschuwingsgeluid laat horen als de ventilator niet is aangesloten of defect is. Controleer de ventilatorconditie of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

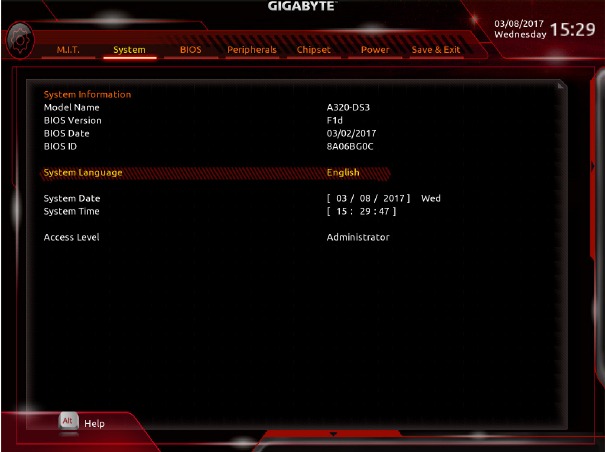

Systeem

Deze sectie geeft informatie over het model van uw moederbord en de BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en handmatig de systeemtijd instellen.

• Systeemtaal
  Selecteert de standaardtaal die door het BIOS wordt gebruikt.
• Systeemdatum
  Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de <Page Up>- of <Page Down>-toets om de gewenste waarde in te stellen.
• Systeemtijd
  Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. 13:00:00 is bijvoorbeeld 1 uur 's middags. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de <Page Up>- of <Page Down>-toets om de gewenste waarde in te stellen.
• Toegangsniveau
  Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

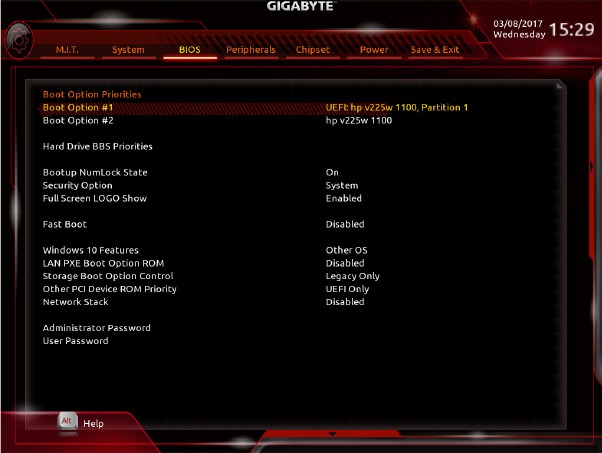

BIOS

• Boot Option Priorities
  Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:".
  Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bits, selecteert u het optische station met de Windows 7 64-bits installatieschijf en het voorvoegsel "UEFI:".
• Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
  Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die de functie Boot from LAN ondersteunen, enz. Druk op <Enter> op dit item om naar het submenu te gaan dat de apparaten van hetzelfde type presenteert die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat van dit type is geïnstalleerd.
• Bootup NumLock State
  Schakelt de Numlock-functie in of uit op het numerieke toetsenbord na de POST. (Standaard: Aan)
• Security Option
  Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u BIOS Setup opent. Nadat u dit item hebt geconfigureerd, stelt u het/de wachtwoord(en) in onder het item Administrator Password/User Password.
  • Setup: Er is alleen een wachtwoord vereist voor het openen van het BIOS Setup-programma.
  • System: Er is een wachtwoord vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)
• Full Screen LOGO Show
  Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Disabled slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
• Fast Boot
  Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
• SATA Support
  • All Sata Devices Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
  • Last Boot HDD Only Met uitzondering van de vorige opstartschijf zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
• VGA Support
  Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.
  • Auto: Schakelt alleen de legacy-optie ROM in.
  • EFI Driver: Schakelt de EFI-optie ROM in. (Standaard)
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
• USB Support
  • Disabled: Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  • Full Initial: Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
  • Partial Initial: Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
• PS2 Devices Support
  • Disabled: Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  • Enabled: Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
• NetWork Stack Driver Support
  • Disabled: Schakelt opstarten vanaf het netwerk uit. (Standaard)
  • Enabled: Schakelt opstarten vanaf het netwerk in.
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
• Windows 10 Features
  Hiermee kunt u het besturingssysteem selecteren dat moet worden geïnstalleerd. (Standaard: Overig besturingssysteem)
• CSM Support
  Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.
  • Enabled: Schakelt UEFI CSM in. (Standaard)
  • Disabled: Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
    Dit item kan alleen worden geconfigureerd als Windows 10 Features is ingesteld op Windows 10 of Windows 10 WHQL.
• LAN PXE Boot Option ROM
  Hiermee kunt u selecteren of de legacy-optie ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
• Storage Boot Option Control
  Hiermee kunt u selecteren of de UEFI- of legacy-optie ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
  • Disabled: Schakelt de optie ROM uit.
  • UEFI Only: Schakelt alleen de UEFI-optie ROM in.
  • Legacy Only: Schakelt alleen de legacy-optie ROM in. (Standaard)
    Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
• Other PCI Device ROM Priority
  Hiermee kunt u selecteren of de UEFI- of Legacy-optie ROM moet worden ingeschakeld voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers.
  • Disabled: Schakelt de optie ROM uit.
  • UEFI Only: Schakelt alleen de UEFI-optie ROM in. (Standaard)
  • Legacy Only: Schakelt alleen de legacy-optie ROM in.
    Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
• Network Stack
  Schakelt opstarten vanaf het netwerk in of uit om een besturingssysteem in GPT-indeling te installeren, zoals het installeren van het besturingssysteem vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
• Ipv4 PXE Support
  Schakelt IPv4 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
• Ipv4 HTTP Support
  Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
• Ipv6 PXE Support
  Schakelt IPv6 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
• Ipv6 HTTP Support
  Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
• Administrator Password
  Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. Anders dan het gebruikerswachtwoord, kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
• User Password
  Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en voert u, wanneer u om het wachtwoord wordt gevraagd, eerst het juiste wachtwoord in. Wanneer u om een nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
  OPMERKING: Voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.

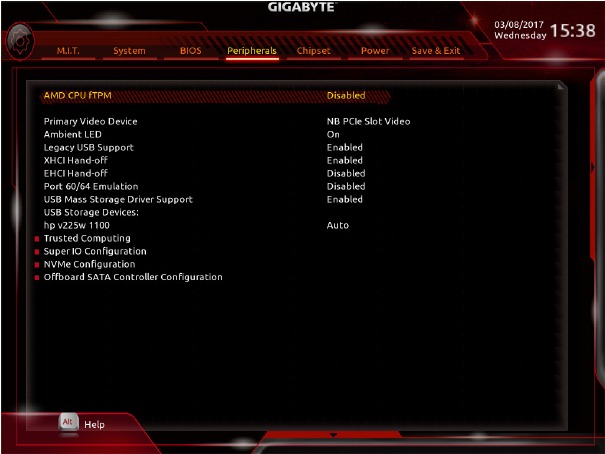

Randapparatuur

• AMD CPU fTPM
  Schakelt de TPM 2.0-functie in of uit die is geïntegreerd in de AMD CPU. (Standaard: Uitgeschakeld)
• Primair videoapparaat ^(Opmerking)
  Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-grafische kaart of de ingebouwde grafische kaart.
  • IGD Video: Stelt de ingebouwde grafische kaart in als de eerste weergave.
  • NB PCIe Slot Video: Stelt de PCI Express-grafische kaart op de PCI Express-sleuf die wordt bestuurd door de North Bridge in als de eerste weergave. (Standaard)
• Omgevings-LED
  Schakelt de ingebouwde audio-LED-functie in of uit. (Standaard: Aan)
• Legacy USB Support
  Hiermee kan een USB-toetsenbord/muis worden gebruikt in MS-DOS. (Standaard: Ingeschakeld)
• XHCI Hand-off
  Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
• EHCI Hand-off
  Bepaalt of de EHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder EHCI Hand-off-ondersteuning. (Standaard: Uitgeschakeld)
• Poort 60/64 Emulatie
  Schakelt de emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat geen native ondersteuning biedt voor USB-apparaten. (Standaard: Uitgeschakeld)
• USB Mass Storage Driver Support
  Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
• USB-opslagapparaten
  Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.

(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.

Trusted Computing

Schakelt Trusted Platform Module (TPM) in of uit.

Super IO-configuratie

• Seriële poort 1
  Schakelt de ingebouwde seriële poort in of uit. (Standaard: Ingeschakeld)

NVMe-configuratie

Geeft informatie weer over uw NVME PCIe SSD indien geïnstalleerd.

OffBoard SATA-controllerconfiguratie

Geeft informatie weer over uw PCIe SSD indien geïnstalleerd.

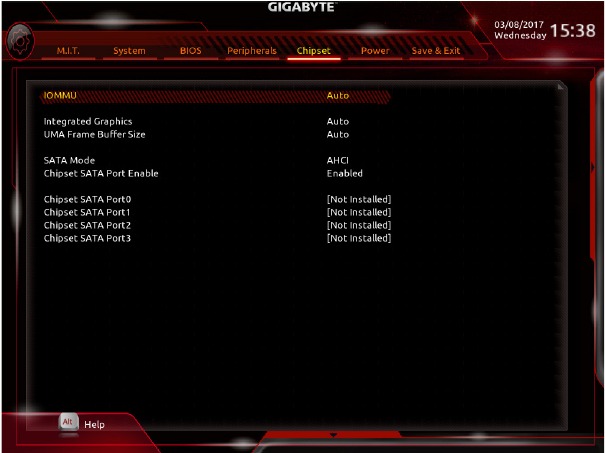

Chipset

• IOMMU
  Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
• Geïntegreerde grafische kaart ^(Opmerking)
  Schakelt de ingebouwde grafische functie in of uit.
  • Auto: Het BIOS schakelt de ingebouwde grafische kaart automatisch in of uit, afhankelijk van de grafische kaart die is geïnstalleerd. (Standaard)
  • Uitgeschakeld: Schakelt de ingebouwde grafische kaart uit.
• UMA Frame Buffer Size ^(Opmerking)
  Frame buffer-grootte is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de ingebouwde grafische controller. MS-DOS gebruikt bijvoorbeeld alleen dit geheugen voor de weergave. Opties zijn: Auto (standaard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
• SATA-modus
  Schakelt RAID in of uit voor de SATA-controllers die in de chipset zijn geïntegreerd of configureert de SATA-controllers naar de AHCI-modus.
  • RAID: Schakelt RAID in voor de SATA-controller.
  • AHCI: Configureert de SATA-controllers naar de AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard)
• Chipset SATA-poort inschakelen
  Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
• Chipset SATA-poort 0/1/2/3
  Schakelt elke SATA-poort in of uit.

(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.

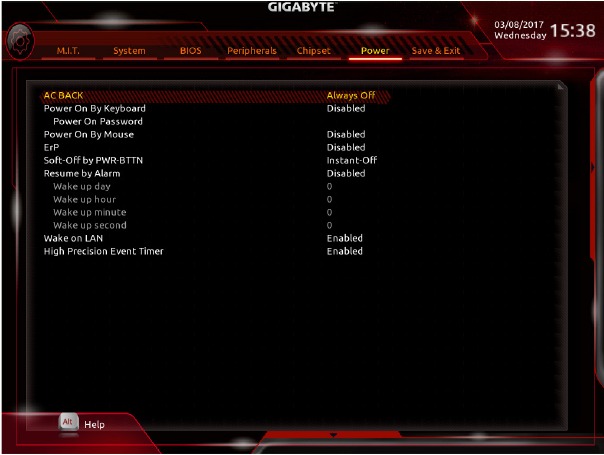

Stroom

• AC BACK
  Bepaalt de status van het systeem na de terugkeer van stroom na een AC-stroomverlies.
  • Memory: Het systeem keert terug naar zijn laatst bekende actieve status bij de terugkeer van de AC-stroom.
  • Always On: Het systeem wordt ingeschakeld bij de terugkeer van de AC-stroom.
  • Always Off: Het systeem blijft uitgeschakeld bij de terugkeer van de AC-stroom. (Standaard)
• Power On By Keyboard
  Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord wake-up-gebeurtenis.
  Opmerking: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.
  • Disabled: Schakelt deze functie uit. (Standaard)
  • Password: Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen.
  • Keyboard 98: Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
  • Any key: Druk op een willekeurige toets om het systeem in te schakelen.
• Power On Password
  Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password.
  Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren.
  Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
  Opmerking: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u wordt gevraagd om het wachtwoord, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
• Power On By Mouse
  Hiermee kan het systeem worden ingeschakeld door een PS/2-muis wake-up-gebeurtenis.
  Opmerking: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.
  • Disabled: Schakelt deze functie uit. (Standaard)
  • Move: Beweeg de muis om het systeem in te schakelen.
  • Double Click: Dubbelklik op de linkerknop op de muis om het systeem in te schakelen.
• ErP
  Bepaalt of het systeem het minste stroom mag verbruiken in de S5-status (afsluiten). Opmerking: Wanneer dit item is ingesteld op Enabled, zijn de volgende functies niet meer beschikbaar: Resume by Alarm, PME-gebeurtenis wake-up, inschakelen door muis, inschakelen door toetsenbord en wake on LAN.
• Soft-Off by PWR-BTTN
  Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.
  • Instant-Off: Druk op de aan/uit-knop en het systeem wordt onmiddellijk uitgeschakeld. (Standaard)
  • Delay 4 Sec.: Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem naar de slaapstand.
• Resume by Alarm
  Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
  Indien ingeschakeld, stel de datum en tijd als volgt in:
  • Wake up day: Schakel het systeem in op een specifiek tijdstip op elke dag of op een specifieke dag in een maand.
  • Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
    Opmerking: Vermijd bij het gebruik van deze functie onvoldoende afsluiten van het besturingssysteem of het verwijderen van de AC-stroom, anders zijn de instellingen mogelijk niet effectief.
• Wake on LAN
  Schakelt de wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
• High Precision Event Timer
  Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)

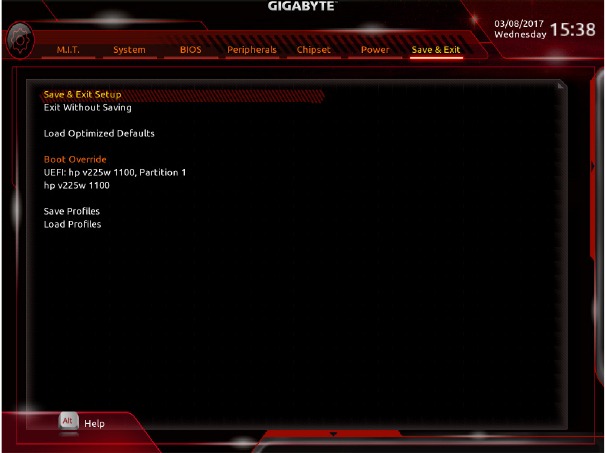

Opslaan & afsluiten

• Save & Exit Setup
  Druk op <Enter> op dit item en selecteer Yes. Dit slaat de wijzigingen op in de CMOS en sluit het BIOS Setup-programma af. Selecteer No of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
• Exit Without Saving
  Druk op <Enter> op dit item en selecteer Yes. Dit sluit de BIOS Setup af zonder de wijzigingen die in de BIOS Setup zijn aangebracht in de CMOS op te slaan. Selecteer No of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
• Load Optimized Defaults
  Druk op <Enter> op dit item en selecteer Yes om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem om optimaal te werken. Laad altijd de geoptimaliseerde standaardinstellingen na het bijwerken van het BIOS of na het wissen van de CMOS-waarden.
• Boot Override
  Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en opgestart vanaf dat apparaat.
• Save Profiles
  Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB selecteren om het profiel op te slaan op uw opslagapparaat.
• Load Profiles
  Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder dat u de BIOS-instellingen opnieuw hoeft te configureren. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB selecteren om het eerder gemaakte profiel vanaf uw opslagapparaat in te voeren of het profiel automatisch te laden dat door het BIOS is gemaakt, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een RAID-set configureren

RAID-niveaus

Voordat u begint, dient u de volgende items voor te bereiden:

• Ten minste twee SATA-harde schijven of SSD's. (Om optimale prestaties te garanderen, wordt aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken).
• Een Windows-installatieschijf.
• Moederbordstuurprogrammaschijf.
• Een USB-stick.

SATA-controllers configureren

Harde schijven installeren

Installeer de harde schijven/SSD's in de SATA-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven.

SATA-controllermodus configureren in BIOS Setup

Zorg ervoor dat u de SATA-controllermodus correct configureert in de BIOS Setup van het systeem.

Stappen:

1. Schakel uw computer in en druk op <Delete> om de BIOS Setup te openen tijdens de POST (Power-On Self-Test). Controleer onder Chipset of Chipset SATA Port Enable is ingeschakeld. Stel SATA Mode in op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw op.
2. Als u UEFI RAID wilt configureren, volgt u de stappen in "UEFI RAID Configuration". Om de legacy RAID ROM te openen, slaat u de instellingen op en sluit u de BIOS Setup af. Raadpleeg "Configuring Legacy RAID ROM" voor meer informatie.

De BIOS Setup-menu's die in dit gedeelte worden beschreven, kunnen afwijken van de exacte instellingen voor uw moederbord. De daadwerkelijke BIOS Setup-menuopties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.

UEFI RAID-configuratie

Alleen Windows 10 64-bits ondersteunt UEFI RAID-configuratie.

Stappen:

1. Ga in de BIOS Setup naar BIOS en stel Windows 10 Features in op Windows 10 en CSM Support op Disabled. Sla de wijzigingen op en sluit de BIOS Setup af.
2. Nadat het systeem opnieuw is opgestart, opent u de BIOS Setup opnieuw. Ga vervolgens naar het submenu Peripherals\RAIDXpert2 Configuration Utility.
3. Druk op het scherm RAIDXpert2 Configuration Utility op <Enter> op Array Management om het scherm Create Array te openen. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks om het scherm Select Physical Disks te openen.
4. Selecteer op het scherm Select Physical Disks de harde schijven die in de RAID-array moeten worden opgenomen en stel ze in op Enabled. Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes te gaan en druk op <Enter>. Keer vervolgens terug naar het vorige scherm en stel de Array Size, Array Size Unit, Read Cache Policy en Write Cache Policy in.
5. Nadat u de capaciteit hebt ingesteld, gaat u naar Create Array en drukt u op <Enter> om te beginnen.
6. Nadat het is voltooid, keert u terug naar het scherm Array Management. Onder Manage Array Properties ziet u het nieuwe RAID-volume en informatie over RAID-niveau, arraynaam, arraycapaciteit, enz.

Legacy RAID ROM configureren

Open het legacy RAID BIOS setup-hulpprogramma om een RAID-array te configureren. Sla deze stap over en ga verder met de installatie van het Windows-besturingssysteem voor een niet-RAID-configuratie.

Stappen:

1. Nadat de POST-geheugentest begint en voordat het opstarten van het besturingssysteem begint, zoekt u naar een bericht waarin staat "Druk op <Ctrl-R> om te configureren". Druk op <Ctrl> + <R> om het RAID BIOS setup-hulpprogramma te openen.
2. Om een nieuwe array te maken, drukt u op <Enter> op de optie Create Array.
3. De selectiebalk gaat naar het gedeelte Disks aan de rechterkant van het scherm. Selecteer de harde schijven die moeten worden opgenomen in de RAID-array. Gebruik de pijl-omhoog of pijl-omlaagtoets om een harde schijf te selecteren en druk op <Insert>. De geselecteerde harde schijf wordt groen weergegeven. Om alle harde schijven te gebruiken, drukt u gewoon op <A> om alles te selecteren. Druk vervolgens op <Enter> en de selectiebalk gaat naar het gedeelte User Input links onderaan het scherm.
4. Selecteer eerst een RAID-modus en druk op <Enter>. De beschikbare selecties zijn afhankelijk van het aantal harde schijven dat is geïnstalleerd. Volg vervolgens de instructies op het scherm om de arraygrootte op te geven. U kunt All available space selecteren om de maximaal toegestane grootte te gebruiken of de pijl-omhoog of pijl-omlaagtoets gebruiken om de grootte aan te passen en op <Enter> drukken.
5. Selecteer een caching-modus. Opties zijn Read/Write, Read Only en None. Druk vervolgens op <Enter> om verder te gaan.
6. Ten slotte verschijnt een bericht met de tekst "Confirm Creation of Array". Druk op <C> om te bevestigen of op <Esc> om terug te keren naar het vorige scherm.
7. Wanneer het is voltooid, ziet u de nieuwe array op het hoofdscherm. Om het RAID BIOS-hulpprogramma af te sluiten, drukt u op <Esc> en vervolgens op <C> om te bevestigen.

Het SATA RAID/AHCI-stuurprogramma en het besturingssysteem installeren

Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Het besturingssysteem installeren

Aangezien sommige besturingssystemen al een SATA RAID/AHCI-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID/AHCI-stuurprogramma te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we u aan om alle vereiste stuurprogramma's van de stuurprogrammaschijf van het moederbord te installeren met behulp van "Xpress Install" om de systeemprestaties en -compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra SATA RAID/AHCI-stuurprogramma verstrekt tijdens het OS-installatieproces, raadpleegt u de onderstaande stappen:

1. Kopieer de map Hw10 onder de map \Boot op de stuurprogrammaschijf naar uw USB-stick.
2. Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd om het stuurprogramma te laden, selecteert u Browse (Bladeren).
3. Plaats de USB-stick en blader naar de locatie van het stuurprogramma. De locaties van de stuurprogramma's zijn als volgt:
   \Hw10\RAID\x64
4. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.

Installatie van stuurprogramma's

• Installeer eerst het besturingssysteem voordat u de stuurprogramma's installeert. (De volgende instructies gebruiken Windows 10 als voorbeeld van een besturingssysteem.)
• Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de stuurprogrammaschijf van het moederbord in uw optische station. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "Run.exe uitvoeren." (Of ga naar Mijn Computer, dubbelklik op het optische station en voer het programma Run.exe uit.)

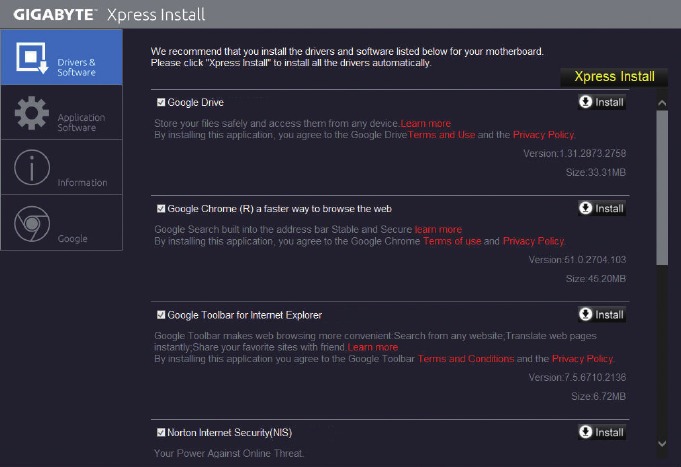

"Xpress Install" scant automatisch uw systeem en geeft vervolgens een lijst weer van alle stuurprogramma's die worden aanbevolen om te installeren. U kunt op de knop Xpress Install (Xpress installeren) klikken en "Xpress Install" installeert alle geselecteerde stuurprogramma's. Of klik op de pijl pictogram om de stuurprogramma's die u nodig hebt afzonderlijk te installeren.

Bezoek de website van GIGABYTE voor meer software-informatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

Contact opnemen

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. en niet-tech. ondersteuning (verkoop/marketing): http://esupport.gigabyte.com
WEB-adres (Engels): http://www.gigabyte.com
WEB-adres (Chinees): http://www.gigabyte.tw

• GIGABYTE eSupport
  Als u een technische of niet-technische vraag (verkoop/marketing) wilt stellen, gaat u naar:
  http://esupport.gigabyte.com


Referenties

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE GA-A320-DS3 - Handleiding moederbord

Beschikbare talen
