GIGABYTE GA-Q270M-D3H - Moederbordhandleiding

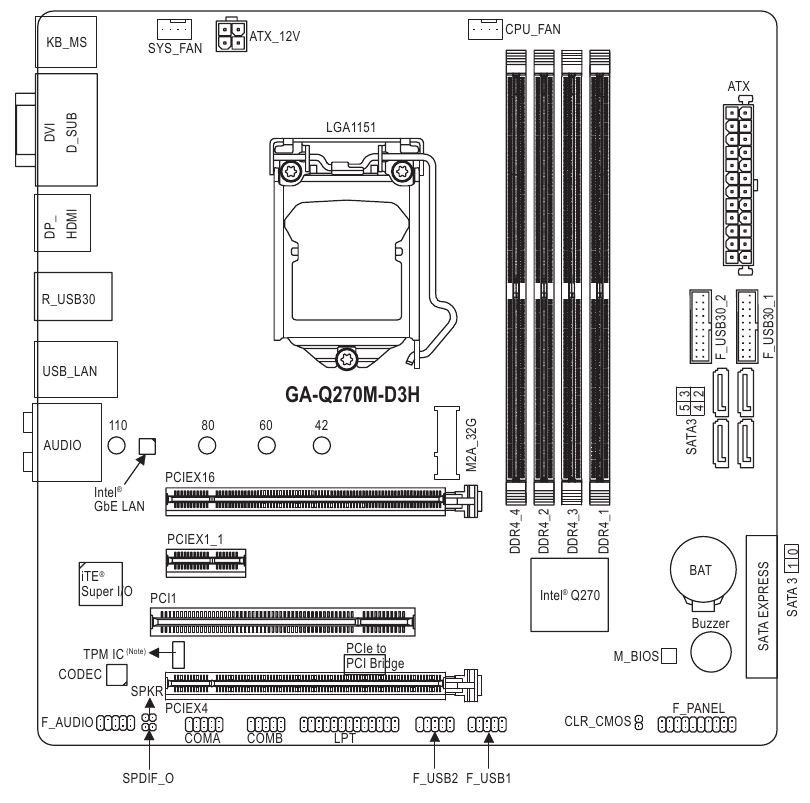

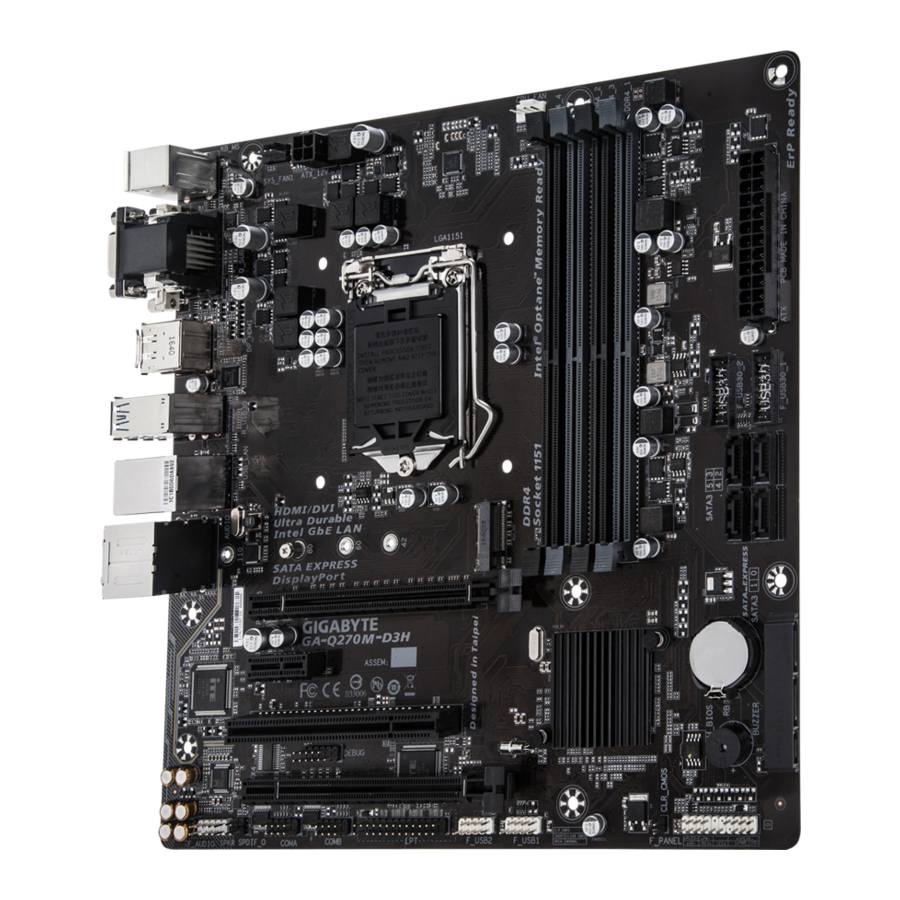

GA-Q270M-D3H Moederbordindeling
Inhoud van de doos
- GA-Q270M-D3H-moederbord
- Driverdisk voor moederbord
- Gebruikershandleiding
- Twee SATA-kabels
- I/O-schild
* De bovenstaande inhoud van de doos is alleen ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt.
De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.
(Opmerking) Of deze functie wordt ondersteund, is afhankelijk van het ontvangen product.
Hardware-installatie
Installatievoorzorgsmaatregelen
Het moederbord bevat talloze delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:
- Zorg er vóór de installatie voor dat de behuizing geschikt is voor het moederbord.
- Verwijder of breek vóór de installatie de S/N-sticker (serienummer) van het moederbord of de garantiesticker van uw dealer niet. Deze stickers zijn vereist voor garantievalidatie.
- Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
- Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, moet u ervoor zorgen dat ze stevig en veilig zijn aangesloten.
- Vermijd het aanraken van metalen aansluitingen of connectoren bij het hanteren van het moederbord.
- Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd dan uw handen droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
- Plaats het moederbord vóór de installatie op een antistatische pad of in een elektrostatische afschermingscontainer.
- Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
- Voordat u de stroom inschakelt, moet u ervoor zorgen dat de spanning van de voeding is ingesteld volgens de lokale spanningsnorm.
- Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
- Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
- Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
- Plaats het computersysteem niet op een oneffen oppervlak.
- Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een natte omgeving.
- Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en lichamelijk letsel bij de gebruiker.
- Als u niet zeker bent over bepaalde installatiestappen of een probleem hebt met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
- Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.
Productspecificaties
 CPU |
|
 Chipset |
|
 Geheugen |
|
 Onboard grafische kaart |
|
 Audio |
|
 LAN |
|
 Uitbreidingsslots |
|
 Multi-Graphics Technology |
|
 Opslaginterface |
|
 USB |
|
 Interne connectoren |
|
 Connectoren achterpaneel |
|
 I/O-controller |
|
 Hardwaremonitor |
|
 BIOS |
|
 Unieke functies |
|
 Gebundelde software |
|
 Besturingssysteem |
|
 Vormfactor |
|
* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.
Bezoek de website van GIGABYTE voor ondersteuningslijsten van CPU's, geheugenmodules, SSD's en M.2-apparaten.
Bezoek de Support\Utility List-pagina op de website van GIGABYTE om de nieuwste versie van apps te downloaden.
De CPU installeren
Lees de volgende richtlijnen voordat u de CPU gaat installeren:
- Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
- Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket vinden.)
- Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
- Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
- Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties in. Het wordt niet aanbevolen dat de systeembusfrequentie wordt ingesteld boven de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie wilt instellen boven de standaardspecificaties, doe dit dan in overeenstemming met uw hardwarespecificaties, waaronder de CPU, grafische kaart, geheugen, harde schijf, enz.
De CPU installeren

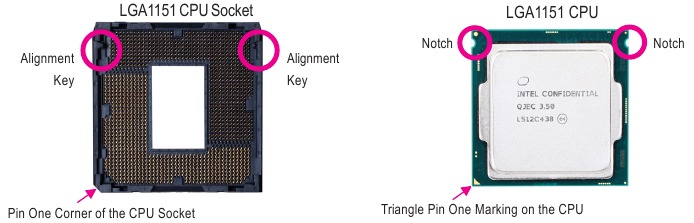

Zoek de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.
Verwijder het CPU-socketdeksel niet voordat u de CPU plaatst. Het kan automatisch van de laadplaat afspringen tijdens het opnieuw vastzetten van de hendel nadat u de CPU hebt geplaatst.
Het geheugen installeren
Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:
- Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
- Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.
Dual Channel geheugenconfiguratie
Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.
Bezoek de website van GIGABYTE voor meer informatie over de hardware-installatie.
De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:
Kanaal A: DDR4_2, DDR4_4
Kanaal B: DDR4_1, DDR4_3
Tabel Dual Channel geheugenconfiguraties
| DDR4_4 | DDR4_2 | DDR4_3 | DDR4_1 | |
| 2 Modules | - - | DS/SS | - - | DS/SS |
| DS/SS | - - | DS/SS | - - | |
| 4 Modules | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=Single-Sided, DS=Double-Sided, "- -"=Geen geheugen)
Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in Dual Channel-modus installeert.
- De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
- Bij het inschakelen van de Dual Channel-modus met twee of vier geheugenmodules wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.
Een uitbreidingskaart installeren
Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:
- Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.
Aansluitingen op het achterpaneel
- PS/2-toetsenbord- en PS/2-muispoort
Gebruik de bovenste poort (groen) om een PS/2-muis aan te sluiten en de onderste poort (paars) om een PS/2-toetsenbord aan te sluiten. - D-Sub-poort
De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200 bij 60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die D-Sub -verbinding ondersteunt aan op deze poort. - DVI-D-poort (Opmerking)
De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200 bij 60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die DVI-D -verbinding ondersteunt aan op deze poort. - DisplayPort
DisplayPort levert digitale beelden en audio van hoge kwaliteit en ondersteunt bidirectionele audiotransmissie. DisplayPort kan zowel DPCP- als HDCP-contentbeveiligingsmechanismen ondersteunen. U kunt deze poort gebruiken om uw DisplayPort-ondersteunde monitor aan te sluiten.
Opmerking: de DisplayPort-technologie kan een maximale resolutie van 4096x2304 bij 60 Hz ondersteunen, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor. - HDMI-poort
![]()
De HDMI-poort is HDCP-compatibel en ondersteunt Dolby True HD- en DTS HD Master Audio-indelingen. Het ondersteunt ook tot 192 KHz/16bit 8-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160 bij 24 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
![]()
- Om een triple-displayconfiguratie in te stellen, moet u eerst de stuurprogramma's van het moederbord in het besturingssysteem installeren.
- Nadat u het HDMI/DisplayPort-apparaat hebt geïnstalleerd, moet u het standaard geluidsweergaveapparaat instellen op HDMI/DisplayPort. (De itemnaam kan verschillen afhankelijk van uw besturingssysteem.)
- USB 3.1 Gen 1-poort
De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - RJ-45 LAN-poort
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.
![]()
Status Beschrijving Status Beschrijving Oranje 1 Gbps datasnelheid Knipperend Gegevensoverdracht of -ontvangst vindt plaats Groen 100 Mbps datasnelheid Aan Er vindt geen gegevensoverdracht of -ontvangst plaats Uit 10 Mbps datasnelheid -
USB 2.0/1.1-poort
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten. -
Center-/subwooferluidsprekeruitgang (oranje)
Gebruik deze audio-aansluiting om center-/subwooferluidsprekers aan te sluiten in een 5.1/7.1-kanaals audioconfiguratie. -
Achterluidsprekeruitgang (zwart)
Deze aansluiting kan worden gebruikt om achterluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie. -
Optische S/PDIF-uitgang
Deze connector biedt digitale audio-uitvoer naar een extern audiosysteem dat digitale optische audio ondersteunt. Voordat u deze functie gebruikt, moet u ervoor zorgen dat uw audiosysteem een optische digitale audio-ingang heeft. -
Lijnin (blauw)
De lijnin-aansluiting. Gebruik deze audio-aansluiting voor lijnin-apparaten, zoals een optisch station, walkman, enz. -
Lijnuit (groen)
De lijnuit-aansluiting. Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om voorluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie. -
Microfooningang (roze)
De microfooningang.
Als u een zijluidspreker wilt installeren, moet u de lijnin- of microfooningang opnieuw toewijzen als zijluidsprekeruitgang via het audiostuurprogramma. Bezoek de website van GIGABYTE voor meer software-informatie.
- Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, moet u eerst de kabel van uw apparaat verwijderen en vervolgens van het moederbord.
- Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.
(Opmerking) De DVI-D-poort ondersteunt geen D-Sub-verbinding via een adapter.

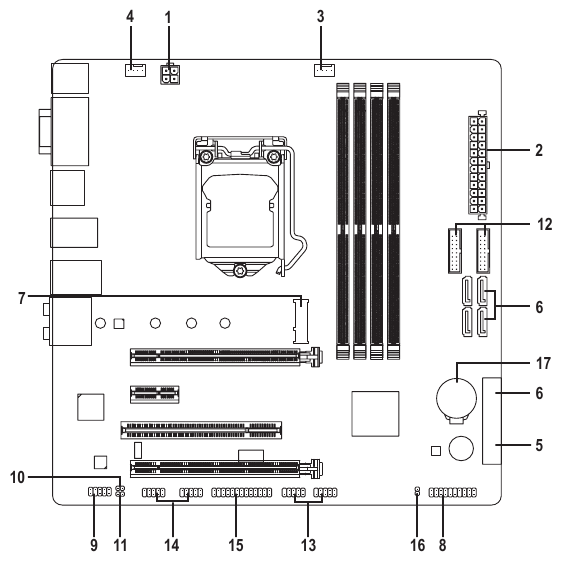

Interne connectoren
- ATX_12V
- ATX
- CPU_FAN
- SYS_FAN
- SATA EXPRESS
- SATA3 0/1/2/3/4/5
- M2A_32G
- F_PANEL
- F_AUDIO
- SPKR
- SPDIF_O
- F_USB30_1/F_USB30_2
- F_USB1/F_USB2
- COMA/COMB
- LPT
- CLR_CMOS
- BAT
Lees de volgende richtlijnen voordat u externe apparaten aansluit:
- Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
- Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
- Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de kabel van het apparaat stevig is bevestigd aan de connector op het moederbord.
1/2) ATX_12V/ATX (2x2 12V-stroomconnector en 2x12-hoofdstroomconnector)
Door het gebruik van de stroomconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector. De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.
Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.
| Pinnummer | Definitie |
| 1 | GND |
| 2 | GND |
| 3 | +12V |
| 4 | +12V |
| Pinnummer | Definitie | Pinnummer | Definitie |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft On/Off) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (alleen voor 2x12-pins ATX) | 23 | +5V (alleen voor 2x12-pins ATX) |
| 12 | 3.3V (alleen voor 2x12-pins ATX) | 24 | GND (alleen voor 2x12-pins ATX) |
3/4) CPU_FAN/SYS_FAN (Ventilatorkoppen)
Alle ventilatorkoppen op dit moederbord zijn 4-pins. De meeste ventilatorkoppen hebben een foolproof ontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de aardingsdraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor snelheidsregeling van de ventilator. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.
| Pinnummer | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | Sense |
| 4 | PWM-snelheidsregeling |
- Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorkoppen om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
- Deze ventilatorkoppen zijn geen configuratie-jumperblokken. Plaats geen jumperkap op de koppen.
- SATA EXPRESS (SATA Express-connector)
Elke SATA Express-connector ondersteunt één SATA Express-apparaat.
![]()
- SATA3 0/1/2/3/4/5 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De Intel ®-chipset ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.
![SATA3 0/1/2/3/4/5 (SATA 6Gb/s-connectoren)]( "GIGABYTE - GA-Q270M-D3H - SATA3 0/1/2/3/4/5 (SATA 6Gb/s-connectoren)")
Pinnummer Definitie 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND
![]()
Om hot-plugging voor de SATA-poorten in te schakelen, raadpleegt u het hoofdstuk "BIOS Setup", "Peripherals\SATA And RST Configuration" voor meer informatie. - M2A_32G (M.2 Socket 3-connector)
De M.2-connector ondersteunt M.2 SATA SSD's en M.2 PCIe SSD's en ondersteunt RAID-configuratie via de Intel ®-chipset. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een M.2 SATA SSD of een SATA-harde schijf en alleen kan worden gebruikt om een RAID-set te bouwen met UEFI. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.
![M2A_32G (M.2 Socket 3-connector)]( "GIGABYTE - GA-Q270M-D3H - M2A_32G (M.2 Socket 3-connector)")
Volg de onderstaande stappen om een M.2 SSD correct te installeren in de M.2-connector.- Gebruik een schroevendraaier om de schroef en moer van het moederbord los te maken. Zoek het juiste montagegat voor de te installeren M.2 SSD en schroef eerst de moer vast.
- Schuif de M.2 SSD in een hoek in de connector.
- Druk de M.2 SSD omlaag en zet hem vast met de schroef.
![]()
Selecteer het juiste gat voor de te installeren M.2 SSD en draai de schroef en moer weer vast.
Installatie-opmerkingen voor de M.2- en SATA-connectoren:
Vanwege het beperkte aantal lanes dat door de chipset wordt geleverd, kan de beschikbaarheid van de SATA-connectoren worden beïnvloed door het type apparaat dat in de M2A_32G-connector is geïnstalleerd. De M2A_32G-connector deelt bandbreedte met de SATA3 0-connector. Raadpleeg de volgende tabel voor meer informatie.
| Type M.2 SSD/connector | SATA3 0 | SATA3 1 | SATA3 2 | SATA3 3 | SATA3 4 | SATA3 5 |
| M.2 SATA SSD |  |  | | | | |
| M.2 PCIe x4 SSD | | | | | | |
| M.2 PCIe x2 SSD | | | | | | |
| Geen M.2 SSD geïnstalleerd | | | | | | |
: Available,
: Not available.
- F_PANEL (Front Panel Header)
Sluit de aan/uit-schakelaar, reset-schakelaar, luidspreker, chassisintrusion-schakelaar/-sensor en systeemstatusindicator op het chassis aan op deze header volgens de onderstaande pinbezetting. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
![F_PANEL]()
- PLED/PWR_LED (Power LED):
Wordt aangesloten op de stroomstatusindicator op het voorpaneel van het chassis. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).
- PW (Power Switch): Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van het chassis. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg "BIOS Setup," "Power," voor meer informatie).
- SPEAK (Speaker): Wordt aangesloten op de luidspreker op het voorpaneel van het chassis. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
- HD (Hard Drive Activity LED): Wordt aangesloten op de LED voor harde-schijfactiviteit op het voorpaneel van het chassis. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
- RES (Reset Switch): Wordt aangesloten op de reset-schakelaar op het voorpaneel van het chassis. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
- CI (Chassis Intrusion Header): Wordt aangesloten op de chassisintrusion-schakelaar/-sensor op het chassis die kan detecteren of de chassisbehuizing is verwijderd. Deze functie vereist een chassis met een chassisintrusion-schakelaar/-sensor.
- NC: Geen verbinding.
![]()
Het ontwerp van het voorpaneel kan per chassis verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, reset-schakelaar, stroom-LED, LED voor harde-schijfactiviteit, luidspreker, enz. Wanneer u de voorpaneelmodule van uw chassis op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.
- PLED/PWR_LED (Power LED):
- F_AUDIO (Front Panel Audio Header)
De audioheader op het voorpaneel ondersteunt Intel High Definition audio (HD) en AC'97-audio. U kunt uw audiomodule op het voorpaneel van het chassis op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet kan werken of het zelfs kan beschadigen.
![F_AUDIO]()
Voor HD-audio op het voorpaneel:
Voor AC'97-audio op het voorpaneel:Pin nr. Definitie 1 MIC2_L 2 GND 3 MIC2_R 4 NC 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 No Pin 9 LINE2_L 10 Sense Pin nr. Definitie 1 MIC 2 GND 3 MIC Power 4 NC 5 Line Out (R) 6 NC 7 NC 8 No Pin 9 Line Out (L) 10 NC ![]()
- De audioheader op het voorpaneel ondersteunt standaard HD-audio.
- Audiosignalen zijn tegelijkertijd aanwezig op zowel de audioaansluitingen op het voor- als achterpaneel.
- Sommige chassis bieden een audiomodule op het voorpaneel die gescheiden connectoren op elke draad heeft in plaats van één stekker. Neem voor informatie over het aansluiten van de audiomodule op het voorpaneel met verschillende draadtoewijzingen contact op met de fabrikant van het chassis.
- SPKR (Mono Speaker Header)
Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem. Deze header kan ook audio-uitvoer leveren in het besturingssysteem.
![SPKR]()
Pin nr. Definitie 1 SPK+ 2 SPK- - SPDIF_O (S/PDIF Out Header)
Deze header ondersteunt digitale S/PDIF-uitvoer en verbindt een digitale S/PDIF-audiokabel (meegeleverd met uitbreidingskaarten) voor digitale audio-uitvoer van uw moederbord naar bepaalde uitbreidingskaarten, zoals grafische kaarten en geluidskaarten. Sommige grafische kaarten vereisen bijvoorbeeld dat u een digitale S/PDIF-audiokabel gebruikt voor digitale audio-uitvoer van uw moederbord naar uw grafische kaart als u een HDMI-scherm op de grafische kaart wilt aansluiten en tegelijkertijd digitale audio-uitvoer van het HDMI-scherm wilt hebben. Lees de handleiding van uw uitbreidingskaart zorgvuldig door voor informatie over het aansluiten van de digitale S/PDIF-audiokabel.
![SPDIF_O]()
Pin nr. Definitie 1 SPDIFO 2 GND
- F_USB30_1/F_USB30_2 (USB 3.1 Gen 1 Headers)
De headers voldoen aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kunnen twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aanschaf van het optionele 3,5-inch voorpaneel dat twee USB 3.1 Gen 1-poorten biedt.
![F_USB30_1/F_USB30_2]()
Pin nr. Definitie Pin nr. Definitie 1 VBUS 11 D2+ 2 SSRX1- 12 D2- 3 SSRX1+ 13 GND 4 GND 14 SSTX2+ B S S 5 SSTX1- 15 B S S SSTX2- 6 SSTX1+ 16 GND 1 7 GND 17 SSRX2+ 8 D1- 18 SSRX2- 9 D1+ 19 VBUS 10 NC 20 No Pin
- F_USB1/F_USB2 (USB 2.0/1.1 Headers)
De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele USB-beugel.
![F_USB1/F_USB2]()
Pin nr. Definitie Pin nr. Definitie 1 Power (5V) 6 USB DY+ 2 Power (5V) 7 GND 3 USB DX- 8 GND 4 USB DY- 9 No Pin 5 USB DX+ 10 NC ![voorzichtig]()
- Sluit de IEEE 1394-beugel (2x5-pins) kabel niet aan op de USB 2.0/1.1-header.
- Voordat u de USB-beugel installeert, moet u ervoor zorgen dat u uw computer uitschakelt en de stekker uit het stopcontact haalt om schade aan de USB-beugel te voorkomen.
- COMA/COMB (Seriële poort headers)
De COM-header kan een seriële poort leveren via een optionele COM-poortkabel. Neem contact op met de lokale dealer voor de aankoop van de optionele COM-poortkabel.
![]()
Pin nr. Definitie Pin nr. Definitie 1 NDCD- 6 NDSR- 2 NSIN 7 NRTS- 3 NSOUT 8 NCTS- 4 NDTR- 9 NRI- 5 GND 10 Geen pin
- LPT (Parallelle poort header)
De LPT-header kan een parallelle poort leveren via een optionele LPT-poortkabel. Neem contact op met de lokale dealer voor de aankoop van de optionele LPT-poortkabel.
![]()
Pin nr. Definitie Pin nr. Definitie Pin nr. Definitie 1 STB- 10 GND 19 ACK- 2 AFD- 11 PD4 20 GND 3 PD0 12 GND 21 BUSY 4 ERR- 13 PD5 22 GND 5 PD1 14 GND 23 PE 6 INIT- 15 PD6 24 Geen pin 7 PD2 16 GND 25 SLCT 8 SLIN- 17 PD7 26 GND 9 PD3 18 GND
- CLR_CMOS (Clear CMOS-jumper)
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen een paar seconden aan te raken.![]()
Open: Normaal ![]()
Kort: CMOS-waarden wissen ![voorzichtig]()
- Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de CMOS-waarden wist.
- Na het opnieuw opstarten van het systeem, ga naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer de BIOS-instellingen handmatig (zie het hoofdstuk "BIOS Setup" voor BIOS-configuraties).
- BAT (Batterij)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of kunnen ze verloren gaan.
U kunt de CMOS-waarden wissen door de batterij te verwijderen:
![]()
- Schakel uw computer uit en haal de stekker uit het stopcontact.
- Verwijder de batterij voorzichtig uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp, zoals een schroevendraaier, om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
- Vervang de batterij.
- Steek de stekker in het stopcontact en start uw computer opnieuw op.
- Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de batterij vervangt.
- Vervang de batterij door een gelijkwaardige. Explosiegevaar als de batterij wordt vervangen door een verkeerd model.
- Neem contact op met de plaats van aankoop of de lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
- Let bij het installeren van de batterij op de oriëntatie van de positieve (+) en de negatieve (-) kant van de batterij (de positieve kant moet naar boven wijzen).
- Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.
BIOS-instellingen
BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-installatieprogramma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren. Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden. Om toegang te krijgen tot het BIOS-installatieprogramma, drukt u tijdens de POST bij het inschakelen op de toets <Delete>.
Om het BIOS te upgraden, gebruikt u de GIGABYTE Q-Flash of het @BIOS-hulpprogramma.
- Q-Flash stelt de gebruiker in staat om snel en eenvoudig het BIOS te upgraden of een back-up te maken zonder het besturingssysteem te openen.
- @BIOS is een Windows-gebaseerd hulpprogramma dat de nieuwste versie van het BIOS op internet zoekt en downloadt en het BIOS bijwerkt.
- Omdat het flashen van het BIOS potentieel riskant is, wordt aanbevolen om het BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van het BIOS. Wees voorzichtig bij het flashen van het BIOS. Onvoldoende BIOS-flashing kan leiden tot een storing in het systeem.
- Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)

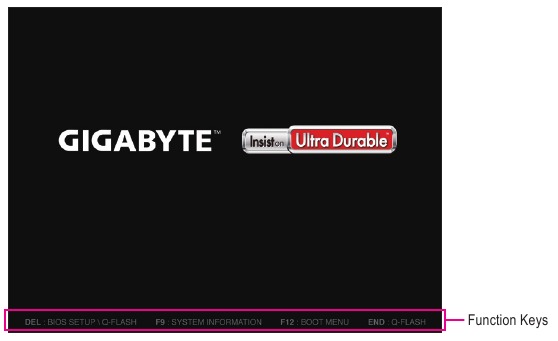

Opstartscherm
Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
(Voorbeeld BIOS-versie: T17)
In het hoofdmenu van het BIOS-installatieprogramma drukt u op de pijltjestoetsen om tussen de items te bewegen en drukt u op <Enter> om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren.
- Wanneer het systeem niet zo stabiel is als normaal, selecteert u het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardwaarden.
- De BIOS-installatiemenu's die in dit hoofdstuk worden beschreven, zijn uitsluitend ter referentie en kunnen verschillen per BIOS-versie.

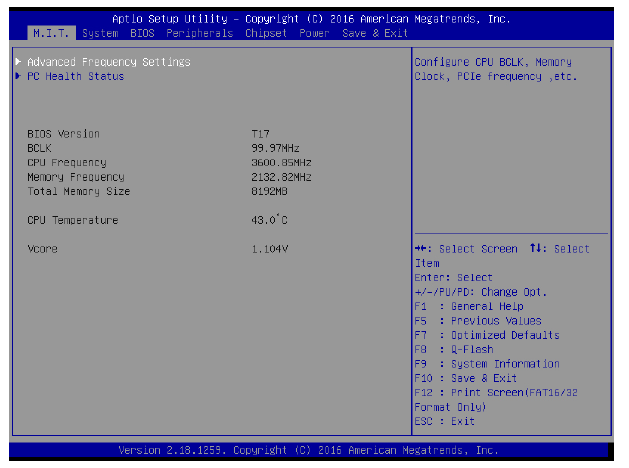

M.I.T.
Of het systeem stabiel werkt met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algehele systeemconfiguraties. Onjuist overklokken/overspanning kan leiden tot schade aan CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wist u de CMOS-waarden en zet u het bord terug naar de standaardwaarden.)
- Geavanceerde frequentie-instellingen
![]()
Host Clock Value
Geeft de huidige werkfrequentie van de Host Clock weer.
![]()
Graphics Slice Ratio (Opmerking)
Hiermee kunt u de Graphics Slice Ratio instellen.
![]()
Graphics UnSlice Ratio (Opmerking)
Hiermee kunt u de Graphics UnSlice Ratio instellen.
![]()
CPU Clock Ratio
Hiermee kunt u de klokverhouding voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de geïnstalleerde CPU.
![]()
CPU Frequency
Geeft de huidige werkfrequentie van de CPU weer. - Geavanceerde CPU Core-instellingen
![]()
CPU Clock Ratio, CPU Frequency
De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Geavanceerde frequentie-instellingen.
![]()
AVX Offset (Opmerking)
AVX-offset is de negatieve offset van de AVX-ratio.
![]()
Uncore Ratio
Hiermee kunt u de CPU Uncore-ratio instellen. Het instelbare bereik is afhankelijk van de gebruikte CPU.
![]()
Uncore Frequency
Geeft de huidige CPU Uncore-frequentie weer.
![]()
CPU Flex Ratio Override
Schakelt de CPU Flex Ratio in of uit. De maximale CPU-klokratio is gebaseerd op de waarde CPU Flex Ratio Settings als CPU Clock Ratio is ingesteld op Auto. (Standaard: Uitgeschakeld)
![]()
CPU Flex Ratio Settings
Hiermee kunt u de CPU Flex Ratio instellen. Het instelbare bereik kan per CPU verschillen.
![]()
Intel(R) Turbo Boost Technology (Opmerking)
Hiermee kunt u bepalen of u de Intel ® CPU Turbo Boost-technologie wilt inschakelen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
Turbo Ratio (Opmerking)
Hiermee kunt u de CPU Turbo-ratio's instellen voor een verschillend aantal actieve cores. Auto stelt de CPU Turbo-ratio's in volgens de CPU-specificaties. (Standaard: Auto)
![]()
Power Limit TDP (Watts) / Power Limit Time
Hiermee kunt u de vermogenslimiet instellen voor de CPU Turbo-modus en hoe lang het duurt om te werken met de opgegeven vermogenslimiet. Als de opgegeven waarde wordt overschreden, verlaagt de CPU automatisch de core-frequentie om het vermogen te verminderen. Auto stelt de stroomlimiet in volgens de CPU-specificaties. (Standaard: Auto)
![]()
Core Current Limit (Amps)
Hiermee kunt u een stroomlimiet instellen voor de CPU Turbo-modus. Wanneer de CPU-stroom de opgegeven stroomlimiet overschrijdt, verlaagt de CPU automatisch de core-frequentie om de stroom te verminderen. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. (Standaard: Auto)
![]()
No. of CPU Cores Enabled (Opmerking)
Hiermee kunt u het aantal CPU-cores selecteren dat moet worden ingeschakeld in een Intel ® multi-core CPU (het aantal CPU-cores kan per CPU verschillen). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
Hyper-Threading Technology (Opmerking)
Hiermee kunt u bepalen of u multi-threading-technologie wilt inschakelen bij gebruik van een Intel ® die deze functie ondersteunt. Deze functie werkt alleen voor besturingssystemen die de multi-processor-modus ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
Intel(R) Speed Shift Technology (Intel ® Speed Shift Technology) (Opmerking)
Schakelt Intel ® Speed Shift Technology in of uit. Als u deze functie inschakelt, kan de processor zijn werkfrequentie sneller verhogen en vervolgens de systeemresponsiviteit verbeteren. (Standaard: Uitgeschakeld)
![]()
CPU Enhanced Halt (C1E) (Opmerking)
Schakelt de Intel ® CPU Enhanced Halt (C1E)-functie in of uit, een CPU-energiebesparende functie in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-corefrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
C3 State Support (Opmerking)
Hiermee kunt u bepalen of de CPU in de C3-modus mag gaan in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-corefrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. De C3-status is een meer verbeterde energiebesparende status dan C1. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
C6/C7 State Support (Opmerking)
Hiermee kunt u bepalen of de CPU in de C6/C7-modus mag gaan in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-corefrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. De C6/C7-status is een meer verbeterde energiebesparende status dan C3. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
C8 State Support (Opmerking)
Hiermee kunt u bepalen of de CPU in de C8-modus mag gaan in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-corefrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. De C8-status is een meer verbeterde energiebesparende status dan C6/C7. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
Package C State Limit (Opmerking)
Hiermee kunt u de C-state-limiet voor de processor opgeven. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
CPU Thermal Monitor (Opmerking)
Schakelt de Intel ® Thermal Monitor-functie in of uit, een CPU-oververhittingsbeveiligingsfunctie. Indien ingeschakeld, worden de CPU-corefrequentie en -spanning verlaagd wanneer de CPU oververhit raakt. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
CPU EIST Function (Opmerking)
Schakelt Enhanced Intel ® Speed Step Technology (EIST) in of uit. Afhankelijk van de CPU-belasting kan de Intel EIST-technologie de CPU-spanning en core-frequentie dynamisch en effectief verlagen om het gemiddelde stroomverbruik en de warmteproductie te verminderen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
Voltage Optimization
Hiermee kunt u bepalen of u spanningsoptimalisatie wilt inschakelen om het stroomverbruik te verminderen. (Standaard: Uitgeschakeld)
![]()
RSR
Hiermee kunt u bepalen of de CPU-turbo-ratio automatisch moet worden verlaagd als de CPU-spanning/-temperatuur te hoog is. (Standaard: Ingeschakeld)
![]()
Hardware Prefetcher
Hiermee kunt u bepalen of u hardware prefetcher wilt inschakelen om gegevens en instructies van het geheugen naar de cache te prefetchen. (Standaard: Ingeschakeld)
![]()
Adjacent Cache Line Prefetch
Hiermee kunt u bepalen of u het prefetch-mechanisme voor aangrenzende cachelijnen wilt inschakelen waarmee de processor de gevraagde cachelijn en de volgende cachelijn kan ophalen. (Standaard: Ingeschakeld)
![]()
System Memory Multiplier
Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in volgens de geheugen-SPD-gegevens. (Standaard: Auto)
![]()
Memory Ref Clock
Hiermee kunt u de geheugenreferentieklok handmatig aanpassen. (Standaard: Auto)
![]()
Memory Odd Ratio (100/133 or 200/266)
Ingeschakeld staat Qclk toe om in oneven frequentie te werken. (Standaard: Auto)
![]()
Memory Frequency (MHz)
De eerste geheugenfrequentiewaarde is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast aan de instellingen van de System Memory Multiplier.
- PC Health Status
![]()
Reset Case Open Status ![]()
DisabledBehoudt of wist het record van de vorige status van chassisintrusion. (Standaard) ![]()
EnabledWist het record van de vorige status van chassisintrusion en het veld Case Open toont "Nee" bij de volgende keer opstarten. ![]()
Case Open
Geeft de detectiestatus weer van het apparaat voor chassisindringingdetectie dat is aangesloten op de CI-header van het moederbord. Als de systeemchassisdeksel wordt verwijderd, wordt in dit veld "Yes" weergegeven, anders wordt "No" weergegeven. Om de status van chassisindringing te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
![]()
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Geeft de huidige systeemspanningen weer.
![]()
CPU/System Temperature
Geeft de huidige CPU/systeemtemperatuur weer.
![]()
CPU/System Fan Speed
Geeft de huidige CPU/systeemventilatorsnelheden weer.
![]()
CPU/System Temperature Warning
Stelt de waarschuwing in voor CPU/systeemtemperatuur. Wanneer de temperatuur de drempel overschrijdt, geeft BIOS een waarschuwingsgeluid af. Opties zijn: Disabled (standaard), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
![]()
CPU/System Fan Fail Warning
Hiermee kan het systeem een waarschuwingsgeluid afgeven als de ventilator niet is aangesloten of defect is. Controleer de ventilatorconditie of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)
![]()
CPU/System Fan Control Mode![]()
AutoLaat het BIOS automatisch het type geïnstalleerde ventilator/pomp detecteren en stelt de optimale besturingsmodus in. (Standaard) ![]()
Voltage De spanningsmodus wordt aanbevolen voor een 3-pins ventilator. ![]()
PWM De PWM-modus wordt aanbevolen voor een 4-pins ventilator. ![]()
CPU Fan Speed Control (CPU_FAN Connector)
Hiermee kunt u bepalen of u de functie voor ventilatorsnelheidsregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.![]()
Normal Hiermee kan de ventilator op verschillende snelheden werken, afhankelijk van de CPU-temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard) ![]()
SilentHiermee kan de ventilator op lage snelheden werken. ![]()
ManualHiermee kunt u de ventilatorsnelheid regelen onder het item Fan Speed Percentage. ![]()
Full SpeedHiermee kan de ventilator op volle snelheid werken. ![]()
Fan Speed Percentage
Hiermee kunt u de ventilatorsnelheid regelen. Dit item kan alleen worden geconfigureerd als CPU Fan Speed Control is ingesteld op Manual. Opties zijn: 0,75 PWM-waarde / ºC ~ 2,50 PWM-waarde /ºC.
![]()
Fan Control Use Temperature Input
Hiermee kunt u de referentietemperatuur selecteren voor de ventilatorsnelheidsregeling.
![]()
Temperature Interval
Hiermee kunt u het temperatuurinterval selecteren voor de ventilatorsnelheidswijziging.
![]()
System 1 Fan Speed Control (SYS_FAN Connector)
Hiermee kunt u bepalen of u de functie voor ventilatorsnelheidsregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.![]()
Normal Hiermee kan de ventilator op verschillende snelheden werken, afhankelijk van de systeemtemperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard) ![]()
SilentHiermee kan de ventilator op lage snelheden werken. ![]()
ManualHiermee kunt u de ventilatorsnelheid regelen onder het item Fan Speed Percentage. ![]()
Full SpeedHiermee kan de ventilator op volle snelheid werken. ![]()
Fan Speed Percentage
Hiermee kunt u de ventilatorsnelheid regelen. Dit item kan alleen worden geconfigureerd als System 1 Fan Speed Control is ingesteld op Manual. Opties zijn: 0,75 PWM-waarde / ºC ~ 2,50 PWM-waarde / ºC
![]()
Fan Control Use Temperature Input
Hiermee kunt u de referentietemperatuur selecteren voor de ventilatorsnelheidsregeling.
![]()
Temperature Interval
Hiermee kunt u het temperatuurinterval selecteren voor de ventilatorsnelheidswijziging.
(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel ®-CPU's naar de website van Intel.

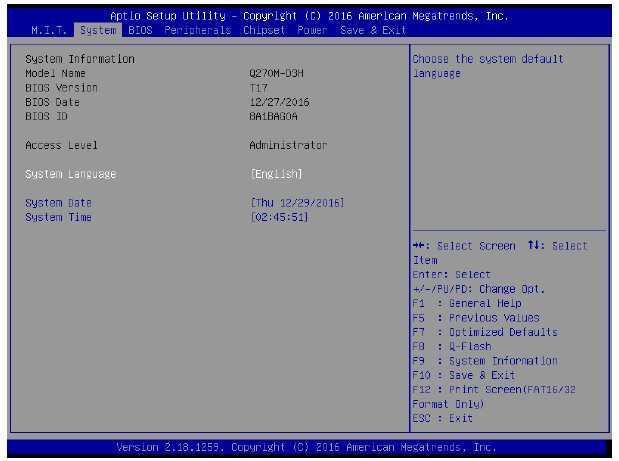

Systeem
Dit gedeelte biedt informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.
Toegangsniveau
Toont het huidige toegangsniveau, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Beheerder weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; het gebruikersniveau staat u alleen toe om wijzigingen aan te brengen in bepaalde BIOS-instellingen, maar niet in alle.
Systeemtaal
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
Systeemdatum
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om tussen de velden Maand, Dag en Jaar te schakelen en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
Systeemtijd
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 1 uur 's middags is 13:00:00. Gebruik <Enter> om tussen de velden Uur, Minuut en Seconde te schakelen en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.

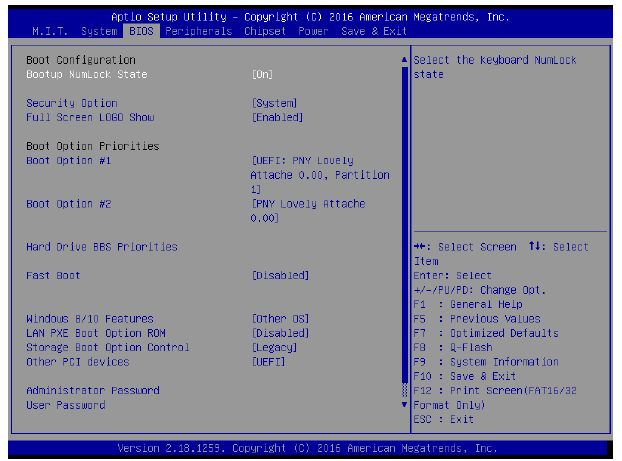

BIOS
Bootup NumLock State
Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
Security Option
Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u de BIOS Setup opent. Nadat u dit item hebt geconfigureerd, stelt u de wachtwoorden in onder het item Administrator Password/User Password.
| Setup | Er is alleen een wachtwoord vereist om het BIOS Setup-programma te openen. |
| System | Er is een wachtwoord vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard) |
Full Screen LOGO Show
Hiermee kunt u bepalen of het GIGABYTE-logo bij het opstarten van het systeem moet worden weergegeven. Uitgeschakeld slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Boot Option Priorities
Specificeert de algehele opstartvolgorde van de beschikbare apparaten. Verwijderbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" op de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:". Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bit, selecteert u het optische station dat de Windows 7 64-bit installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die de functie Boot from LAN ondersteunen, enz. Druk op <Enter> op dit item om het submenu te openen dat de apparaten van hetzelfde type weergeeft die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat van dit type is geïnstalleerd.
Fast Boot
Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
SATA Support
| All Sata Devices | Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard) |
| Last Boot HDD Only | Met uitzondering van het vorige opstartstation zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. |
Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled of Ultra Fast.
VGA Support
Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.
| Auto | Schakelt alleen legacy option ROM in. |
| EFI Driver | Schakelt EFI option ROM in. (Standaard) |
Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled of Ultra Fast.
USB Support
| Disabled | Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. |
| Full Initial | Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. |
| Partial Initial | Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. |
Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
PS2 Devices Support
| Disabled | Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. |
| Enabled | Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard) |
Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
NetWork Stack Driver Support
| Disabled | Schakelt opstarten vanaf het netwerk uit. (Standaard) |
| Enabled | Schakelt opstarten vanaf het netwerk in. |
Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled of Ultra Fast.
Next Boot After AC Power Loss
| Normal Boot | Schakelt normaal opstarten in bij terugkeer van de wisselstroom. (Standaard) |
| Fast Boot | Behoudt de Fast Boot-instellingen bij terugkeer van de wisselstroom. |
Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled of Ultra Fast.
Windows 8/10 Features
Hiermee kunt u het besturingssysteem selecteren dat moet worden geïnstalleerd. (Standaard: Ander besturingssysteem)
CSM Support
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy pc-opstartproces te ondersteunen.
| Enabled | Schakelt UEFI CSM in. (Standaard) |
| Disabled | Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces. |
Dit item is alleen configureerbaar als Windows 8/10 Features is ingesteld op Windows 8/10 of Windows 8/10 WHQL.
LAN PXE Boot Option ROM
Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item is alleen configureerbaar als CSM Support is ingesteld op Enabled.
Storage Boot Option Control
Hiermee kunt u selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
| Do not launch | Schakelt option ROM uit. |
| Legacy | Schakelt alleen legacy option ROM in. (Standaard) |
| UEFI | Schakelt alleen UEFI option ROM in. |
Dit item is alleen configureerbaar als CSM Support is ingesteld op Enabled.
Other PCI devices
Hiermee kunt u selecteren of de UEFI- of Legacy option ROM moet worden ingeschakeld voor de PCI-apparaatcontroller, anders dan de LAN-, opslagapparaat- en grafische controllers.
| Do not launch | Schakelt option ROM uit. |
| Legacy | Schakelt alleen legacy option ROM in. |
| UEFI | Schakelt alleen UEFI option ROM in. (Standaard) |
Dit item is alleen configureerbaar als CSM Support is ingesteld op Enabled.
Administrator Password
Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. In tegenstelling tot het gebruikerswachtwoord kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
User Password
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en voert u eerst het juiste wachtwoord in wanneer u om het wachtwoord wordt gevraagd. Wanneer u om een nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
OPMERKING: Voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.

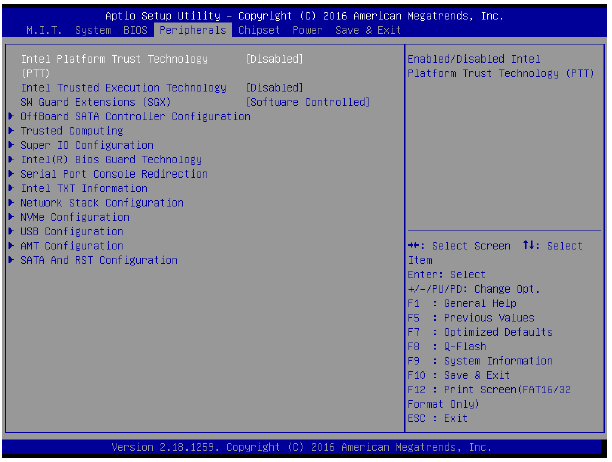

Randapparatuur
Intel Platform Trust Technology (PTT)
Schakelt Intel ® PTT Technology in of uit. (Standaard: Uitgeschakeld)
Intel Trusted Execution Technology
Schakelt Intel ® Trusted Execution Technology in of uit (Intel biedt een hardwarematige beveiligingsbasis. (Standaard: Uitgeschakeld)
SW Guard Extensions (SGX)
Schakelt de Intel ® Software Guard Extensions-technologie in of uit. Met deze functie kan legale software in een veilige omgeving werken en wordt de software beschermd tegen aanvallen van kwaadaardige software. Met de optie Software Controlled kunt u deze functie in- of uitschakelen met een door Intel geleverde applicatie. (Standaard: Software Controlled)
OffBoard SATA Controller Configuration
Toont informatie over uw M.2 PCIe SSD indien geïnstalleerd.
- Trusted Computing
Schakelt Trusted Platform Module (TPM) in of uit. - Super IO Configuration & Serial Port
Schakelt de ingebouwde seriële poort in of uit. (Standaard: Ingeschakeld)
![]()
Parallel Port
Schakelt de ingebouwde parallelle poort in of uit. (Standaard: Ingeschakeld) - Intel(R) Bios Guard Technology
Schakelt de Intel ® BIOS Guard-functie in of uit, die het BIOS beschermt tegen kwaadaardige aanvallen. - Serial Port Console Redirection
In dit gedeelte kunt u console-omleiding via de seriële poort in- of uitschakelen voor beheer van de server op afstand via een seriële poort. - Intel TXT Information
Dit gedeelte toont informatie over Intel ® Trusted Execution Technology. - Network Stack Configuration & Network Stack
Schakelt opstarten vanaf het netwerk uit of in om een GPT-indeling OS te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
![]()
Ipv4 PXE Support
Schakelt IPv4 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
![]()
Ipv4 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
![]()
Ipv6 PXE Support
Schakelt IPv6 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
![]()
Ipv6 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
![]()
PXE boot wait time
Hiermee kunt u configureren hoe lang moet worden gewacht voordat u op <Esc> kunt drukken om het PXE-opstarten af te breken. Dit item is alleen configureerbaar als Network Stack is ingeschakeld. (Standaard: 0)
![]()
Media detect count
Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item is alleen configureerbaar als Network Stack is ingeschakeld. (Standaard: 1) - NVMe Configuration
Toont informatie over uw M.2 NVME PCIe SSD indien geïnstalleerd. - USB Configuration
![]()
Legacy USB Support
Zorgt ervoor dat USB-toetsenbord/muis kan worden gebruikt in MS-DOS. (Standaard: Ingeschakeld)
![]()
XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Uitgeschakeld)
![]()
USB Mass Storage Driver Support
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
![]()
Port 60/64 Emulation
Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat geen native ondersteuning biedt voor USB-apparaten. (Standaard: Ingeschakeld)
![]()
Mass Storage Devices
Toont een lijst met aangesloten USB-massaopslagapparaten. Dit item wordt alleen weergegeven als een USB-opslagapparaat is geïnstalleerd. - AMT Configuration
In dit gedeelte kunt u Intel Active Management Technology (Intel AMT) in- of uitschakelen voor computerbeheer op afstand op hardwareniveau en krijgt u verdere configuratie-opties. - SATA And RST Configuration
![]()
SATA Controller(s)
Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
![]()
SATA Mode Selection
Schakelt RAID in of uit voor de in de chipset geïntegreerde SATA-controllers of configureert de SATA-controllers in AHCI-modus.![]()
Intel RST Premium With Intel Optane System Acceleration Schakelt RAID in voor de SATA-controller. ![]()
AHCI Configureert de SATA-controllers in AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard) ![]()
Aggressive LPM Support
Schakelt de energiebesparende functie ALPM (Aggressive Link Power Management) in of uit voor de Chipset SATA-controllers. (Standaard: Ingeschakeld)
![]()
Port 0/1/2/3/4/5
Schakelt elke SATA-poort in of uit. (Standaard: Ingeschakeld)
![]()
Hot plug
Schakelt de hot-plug-functie voor elke SATA-poort in of uit. (Standaard: Uitgeschakeld)
![]()
Configured as eSATA
Schakelt ondersteuning voor externe SATA-apparaten in of uit.

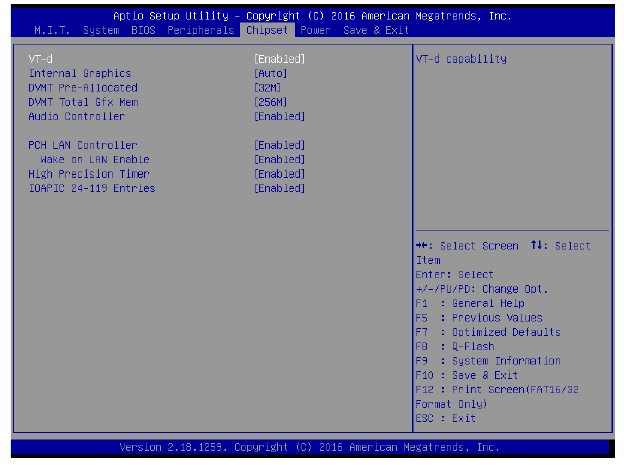

Chipset
VT-d (Opmerking)
Schakelt Intel ® Virtualization Technology for Directed I/O in of uit. (Standaard: Ingeschakeld)
Internal Graphics
Schakelt de ingebouwde grafische functie in of uit. (Standaard: Auto)
DVMT Pre-Allocated
Hiermee kunt u de grootte van het ingebouwde grafische geheugen instellen. Opties zijn: 32M~1024M. (Standaard: 32M)
DVMT Total Gfx Mem
Hiermee kunt u de DVMT-geheugengrootte van de ingebouwde grafische kaart toewijzen. Opties zijn: 128M, 256M, MAX. (Standaard: 256M)
Audio Controller
Schakelt de ingebouwde audiofunctie in of uit. (Standaard: Ingeschakeld) Als u een 3rd party add-in audiokaart wilt installeren in plaats van de ingebouwde audio te gebruiken, zet u dit item op Disabled.
PCH LAN Controller
Schakelt de ingebouwde LAN-functie in of uit. (Standaard: Ingeschakeld) Als u een 3rd party add-in netwerkkaart wilt installeren in plaats van de ingebouwde LAN te gebruiken, zet u dit item op Disabled.
Wake on LAN Enable
Schakelt de wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
High Precision Timer
Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)
IOAPIC 24-119 Entries
Schakelt deze functie in of uit. (Standaard: Ingeschakeld)
(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel ® CPU's naar de website van Intel.

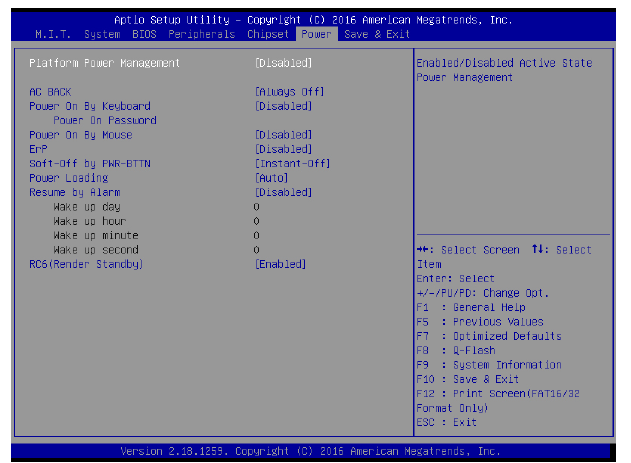

Stroom
Platform Power Management (Platform energiebeheer)
Schakelt de Active State Power Management function (ASPM) in of uit. (Standaard: Uitgeschakeld)
PEG ASPM
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de CPU PEG-bus. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Ingeschakeld)
PCH ASPM
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de PCI Express-bus van de chipset. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Ingeschakeld)
DMI ASPM
Hiermee kunt u de ASPM-modus configureren voor zowel de CPU- als de chipsetzijde van de DMI-link. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Ingeschakeld)
AC BACK
Bepaalt de status van het systeem na terugkeer van de stroom na een stroomstoring.
| Always Off (Altijd uit) | Het systeem blijft uit bij terugkeer van de wisselstroom. (Standaard) |
| Always On (Altijd aan) | Het systeem wordt ingeschakeld bij terugkeer van de wisselstroom. |
| Memory (Geheugen) | Het systeem keert terug naar de laatst bekende actieve status bij terugkeer van de wisselstroom. |
Power On By Keyboard (Inschakelen met toetsenbord)
Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord wake-up event.
Opmerking: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die minstens 1A levert op de +5VSB-draad.
| Disabled (Uitgeschakeld) | Schakelt deze functie uit. (Standaard) |
| Any Key (Willekeurige toets) | Druk op een willekeurige toets om het systeem in te schakelen. |
| Keyboard 98 (Toetsenbord 98) | Druk op de AAN/UIT-knop op het Windows 98-toetsenbord om het systeem in te schakelen. |
| Password (Wachtwoord) | Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen. |
Power On Password (Wachtwoord voor inschakelen)
Stel het wachtwoord in wanneer Power On By Keyboard (Inschakelen met toetsenbord) is ingesteld op Password (Wachtwoord). Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
Opmerking: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u wordt gevraagd om het wachtwoord, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
Power On By Mouse (Inschakelen met muis)
Hiermee kan het systeem worden ingeschakeld door een PS/2-muis wake-up event.
Opmerking: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die minstens 1A levert op de +5VSB-draad.
| Disabled (Uitgeschakeld) | Schakelt deze functie uit. (Standaard) |
| Move (Verplaatsen) | Verplaats de muis om het systeem in te schakelen. |
| Double Click (Dubbelklikken) | Dubbelklik op de linkermuisknop om het systeem in te schakelen. |
ErP
Bepaalt of het systeem het minste stroom verbruikt in S5-staat (afsluiten). (Standaard: Uitgeschakeld)
Opmerking: Wanneer dit item is ingesteld op Enabled (Ingeschakeld), zijn de volgende functies niet beschikbaar: Resume by Alarm (Hervatten door alarm), PME event wake up (PME-event activering), inschakelen met muis, inschakelen met toetsenbord en wake on LAN (activeren via LAN).
Soft-Off by PWR-BTTN (Uitschakelen via PWR-BTTN)
Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.
| Instant-Off (Direct uit) | Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard) |
| Delay 4 Sec. (Vertraging 4 sec.) | Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem naar de slaapstand. |
Power Loading (Stroombelasting)
Schakelt dummy load in of uit. Wanneer de voeding weinig wordt belast, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of defect raakt. Als dit gebeurt, stelt u dit in op Enabled (Ingeschakeld). Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Resume by Alarm (Hervatten door alarm)
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld) Als ingeschakeld, stel dan de datum en tijd als volgt in:
Wake up day (Activeringsdag): Schakel het systeem elke dag op een bepaald tijdstip in of op een specifieke dag in een maand.
Wake up hour/minute/second (Activeringsuur/minuut/seconde): Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
Opmerking: Vermijd bij gebruik van deze functie onvoldoende afsluiting vanuit het besturingssysteem of verwijdering van de wisselstroom, anders zijn de instellingen mogelijk niet effectief.
RC6(Render Standby)
Hiermee kunt u bepalen of de onboard graphics in de standby-modus mogen gaan om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)

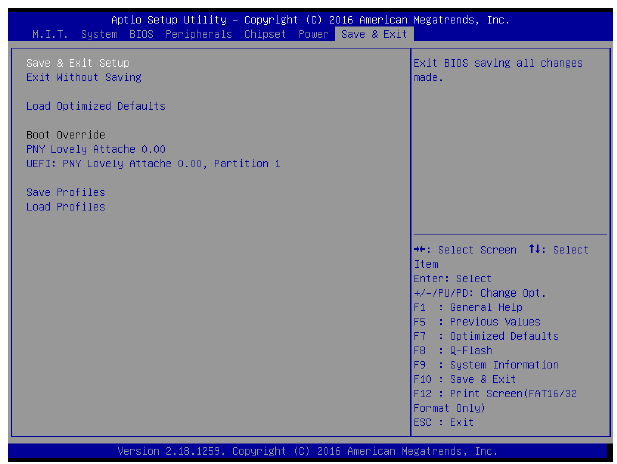

Opslaan & afsluiten
Save & Exit Setup (Setup opslaan & afsluiten)
Druk op <Enter> op dit item en selecteer Yes (Ja). Hiermee slaat u de wijzigingen op in de CMOS en sluit u het BIOS Setup-programma af. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu (Hoofdmenu).
Exit Without Saving (Afsluiten zonder opslaan)
Druk op <Enter> op dit item en selecteer Yes (Ja). Hiermee sluit u de BIOS Setup af zonder de wijzigingen die in de BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu (Hoofdmenu).
Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)
Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem optimaal te werken. Laad altijd de geoptimaliseerde standaardwaarden na het updaten van het BIOS of na het wissen van de CMOS-waarden.
Boot Override (Opstarten overschrijven)
Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en opgestart vanaf dat apparaat.
Save Profiles (Profielen opslaan)
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel op te slaan op uw opslagapparaat.
Load Profiles (Profielen laden)
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder dat u de BIOS-instellingen opnieuw hoeft te configureren. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch te laten maken door het BIOS, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die goed werkten (laatst bekende goede record).
Een RAID-set configureren
RAID-niveaus
| RAID 0 | RAID 1 | RAID 5 | RAID 10 | |
| Minimumaantal harde schijven | ≥2 | 2 | ≥3 | 4 |
| Arraycapaciteit Aantal harde | schijven * Grootte van de kleinste schijf | Grootte van de kleinste schijf | (Aantal harde schijven -1) * Grootte van de kleinste schijf | (Aantal harde schijven/2) * Grootte van de kleinste schijf |
| Fouttolerantie | Nee | Ja | Ja | Ja |
Voordat u begint, dient u de volgende items voor te bereiden:
- Minstens twee SATA-harde schijven of SSD's (Opmerking 1) (om optimale prestaties te garanderen, wordt aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken). (Opmerking 2)
- Een Windows-installatieschijf.
- Moederbord-driverdisk.
- Een USB-stick.
SATA-controllers configureren
- Harde schijven installeren
Installeer de harde schijven/SSD's in de Intel ®-chipsetgestuurde connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven. - SATA-controllermodus configureren in BIOS
Setup Zorg ervoor dat u de SATA-controllermodus correct configureert in de systeem-BIOS-setup.
Stappen:- Zet uw computer aan en druk op <Delete> om tijdens de POST (Power-On Self-Test) naar de BIOS-setup te gaan. Ga naar Peripherals\SATA And RST Configuration en zorg ervoor dat SATA Controller(s) is ingeschakeld. Om RAID te creëren, stelt u SATA Mode Selection in op Intel RST Premium With Intel Optane System Acceleration. Sla vervolgens de instellingen op en start uw computer opnieuw op.
- Om de EZ RAID-functie te gebruiken, volgt u de stappen in "C-1". Om UEFI RAID te configureren, volgt u de stappen in "C-2". Om de legacy RAID ROM te openen, raadpleegt u "C-3" voor meer informatie. Sla ten slotte de instellingen op en verlaat de BIOS-setup.
![]()
De BIOS-setupmenu's die in deze sectie worden beschreven, kunnen verschillen van de exacte instellingen voor uw moederbord. De werkelijke BIOS-setupmenuopties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.
-
- EZ RAID gebruiken
GIGABYTE-moederborden bieden u de EZ RAID-functie, waarmee u snel een RAID-array kunt configureren met vereenvoudigde stappen.
Stap:- Nadat u de computer opnieuw hebt opgestart, gaat u naar de BIOS-setup en gaat u naar Peripherals. Druk op <Enter> op het EZ RAID-item. Selecteer het type harde schijven dat u gebruikt voor RAID in het tabblad Type en druk vervolgens op <Enter>.
- Ga naar het tabblad Mode om een RAID-niveau te selecteren. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1, RAID 10 en RAID 5 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> om naar het tabblad Create te gaan. Klik op Proceed om te beginnen
- Na voltooiing keert u terug naar het scherm Intel(R) Rapid Storage Technology. Onder RAID Volumes kunt u het nieuwe RAID-volume zien. Om meer gedetailleerde informatie te bekijken, drukt u op <Enter> op het volume om informatie over het RAID-niveau, de stripe block-grootte, de arraynaam en de arraycapaciteit, enz. te controleren.
- UEFI RAID-configuratie
Alleen Windows 10/8.1 64-bits ondersteunt UEFI RAID-configuratie.
Stap:- Ga in de BIOS-setup naar BIOS en stel Windows 8/10 Features in op Windows 8/10 en CSM Support op Disabled. Sla de wijzigingen op en verlaat de BIOS-setup.
- Nadat het systeem opnieuw is opgestart, gaat u opnieuw naar de BIOS-setup. Ga vervolgens naar het submenu Peripherals\Intel(R) Rapid Storage Technology.
- Druk in het menu Intel(R) Rapid Storage Technology op <Enter> op Create RAID Volume om het scherm Create RAID Volume te openen. Voer een volume naam in met 1~16 letters (letters mogen geen speciale tekens zijn) onder het item Name en druk op <Enter>. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1, RAID 10 en RAID 5 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Gebruik vervolgens de pijl-omlaagtoets om naar Select Disks te gaan.
- Selecteer onder het item Select Disks de harde schijven die in de RAID-array moeten worden opgenomen. Druk op de <Space>-toets op de harde schijven die moeten worden geselecteerd (geselecteerde harde schijven zijn gemarkeerd met "X"). Stel vervolgens de stripe block-grootte in. De stripe block-grootte kan worden ingesteld van 4 KB tot 128 KB. Nadat u de stripe block-grootte hebt geselecteerd, stelt u de volume capaciteit in.
- Nadat u de capaciteit hebt ingesteld, gaat u naar Create Volume en drukt u op <Enter> om te beginnen.
- Na voltooiing keert u terug naar het scherm Intel(R) Rapid Storage Technology. Onder RAID Volumes kunt u het nieuwe RAID-volume zien. Om meer gedetailleerde informatie te bekijken, drukt u op <Enter> op het volume om informatie over het RAID-niveau, de stripe block-grootte, de arraynaam en de arraycapaciteit, enz. te controleren.
- Legacy RAID ROM configureren
Open het Intel ® legacy RAID BIOS-setup hulpprogramma om een RAID-array te configureren. Sla deze stap over en ga verder met de installatie van het Windows-besturingssysteem voor een niet-RAID-configuratie.
Stap:
- EZ RAID gebruiken
- Ga in de BIOS-setup naar BIOS en stel CSM Support in op Enabled en Storage Boot Option Control op Legacy. Sla de wijzigingen op en verlaat de BIOS-setup. Nadat de POST-geheugentest is gestart en voordat het besturingssysteem wordt opgestart, zoekt u een bericht met de tekst "Druk op <Ctrl-I> om de Configuration Utility te openen". Druk op <Ctrl> + <I> om de RAID Configuration Utility te openen.
- Nadat u op <Ctrl> + <I> hebt gedrukt, verschijnt het scherm MAIN MENU. Als u een RAID-array wilt maken, selecteert u Create RAID Volume in MAIN MENU en drukt u op <Enter>.
- Nadat u het scherm CREATE VOLUME MENU hebt geopend, voert u een volume naam in met 1~16 letters (letters mogen geen speciale tekens zijn) onder het item Name en drukt u op <Enter>. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1, RAID 10 en RAID 5 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk op <Enter> om verder te gaan.
- Selecteer onder het item Disks de harde schijven die in de RAID-array moeten worden opgenomen. Als er slechts twee harde schijven zijn geïnstalleerd, worden ze automatisch aan de array toegewezen. Stel indien nodig de stripe block-grootte in. De stripe block-grootte kan worden ingesteld van 4 KB tot 128 KB. Nadat u de stripe block-grootte hebt geselecteerd, drukt u op <Enter>.
- Voer de arraycapaciteit in en druk op <Enter>. Druk ten slotte op <Enter> op het item Create Volume om te beginnen met het maken van de RAID-array. Wanneer u wordt gevraagd om te bevestigen of u dit volume wilt maken, drukt u op <Y> om te bevestigen of op <N> om te annuleren.
- Na voltooiing kunt u gedetailleerde informatie over de RAID-array bekijken in de sectie DISK/VOLUME INFORMATION, inclusief het RAID-niveau, de stripe block-grootte, de arraynaam en de arraycapaciteit, enz. Om het RAID BIOS-hulpprogramma te verlaten, drukt u op <Esc> of selecteert u 6. Exit in MAIN MENU.
(Opmerking 1) Een M.2 PCIe SSD kan niet worden gebruikt om een RAID-set in te stellen met een M.2 SATA SSD of een SATA-harde schijf.
(Opmerking 2) Raadpleeg "Interne connectoren" voor de installatie-opmerkingen voor de M.2- en SATA-connectoren.
Ga naar de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.
Het SATA RAID/AHCI-stuurprogramma en het besturingssysteem installeren
Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.
Het besturingssysteem installeren
Omdat sommige besturingssystemen al het Intel ® SATA RAID/AHCI-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID/AHCI-stuurprogramma te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we aan dat u alle vereiste stuurprogramma's van de moederbord-driverdisk installeert met behulp van "Xpress Install" om systeemprestaties en compatibiliteit te garanderen. Als het besturingssysteem dat moet worden geïnstalleerd, vereist dat u tijdens het OS-installatieproces een extra SATA RAID/AHCI-stuurprogramma verstrekt, raadpleegt u de onderstaande stappen:
- Kopieer de IRST-map onder \Boot op de driverdisk naar uw USB-stick.
- Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt dat u vraagt om het stuurprogramma te laden, selecteert u Browse (Bladeren).
- Plaats de USB-stick en blader vervolgens naar de locatie van het stuurprogramma. De locaties van de stuurprogramma's zijn als volgt:
Windows 32-bits: \iRST\f6flpy-x86
Windows 64-bits: \iRST\f6flpy-x64 - Wanneer een scherm zoals weergegeven verschijnt, selecteert u Intel Chipset SATA RAID Controller en klikt u op Next (Volgende) om het stuurprogramma te laden en de OS-installatie voort te zetten.
Drivers installeren
- Voordat u de drivers installeert, installeert u eerst het besturingssysteem. (De volgende instructies gebruiken Windows 10 als voorbeeld besturingssysteem.)
- Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de moederbord-driverdisk in uw optische station. Klik op het bericht "Tik om te kiezen wat er met deze schijf gebeurt" in de rechterbovenhoek van het scherm en selecteer "Run Run.exe." (Of ga naar Mijn Computer, dubbelklik op het optische station en voer het programma Run.exe uit.)

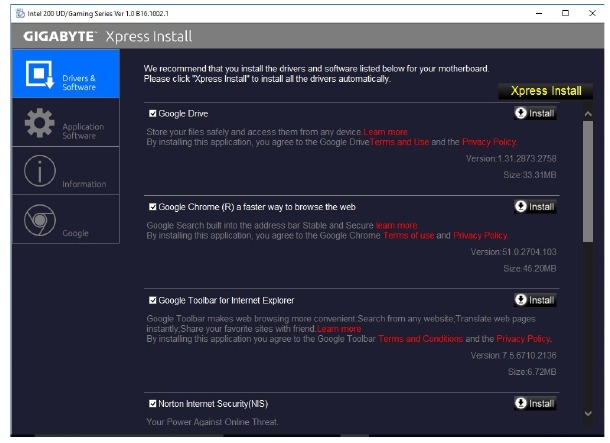

"Xpress Install" scant automatisch uw systeem en geeft vervolgens alle stuurprogramma's weer die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde stuurprogramma's. Of klik op de pijl
om de drivers die u nodig hebt afzonderlijk te installeren.
Ga naar de website van GIGABYTE voor meer software informatie.
Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.
Neem contact met ons op
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. en niet-tech. ondersteuning (verkoop/marketing): http://esupport.gigabyte.com
WEB-adres (Engels): http://www.gigabyte.com
WEB-adres (Chinees): http://www.gigabyte.tw

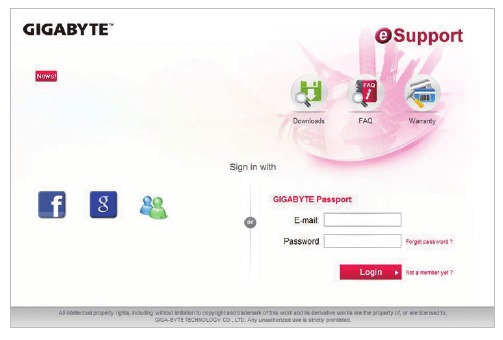

- GIGABYTE eSupport
Als u een technische of niet-technische (verkoop/marketing) vraag wilt stellen, gaat u naar: http://esupport.gigabyte.com
![eSupport]( "GIGABYTE - GA-Q270M-D3H - eSupport")
Uw moederbordrevisie identificeren

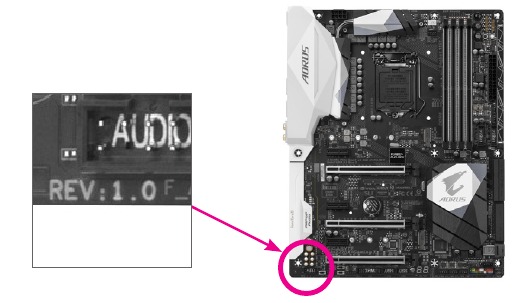

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het moederbord-BIOS, de stuurprogramma's bijwerkt of wanneer u technische informatie zoekt.
Voorbeeld:
Ga naar de website van GIGABYTE voor meer productdetails.
Auteursrecht
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden. De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectieve eigenaars.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download GIGABYTE GA-Q270M-D3H - Moederbordhandleiding
