GIGABYTE GA-AB350-Gaming 3 - Moederbordhandleiding

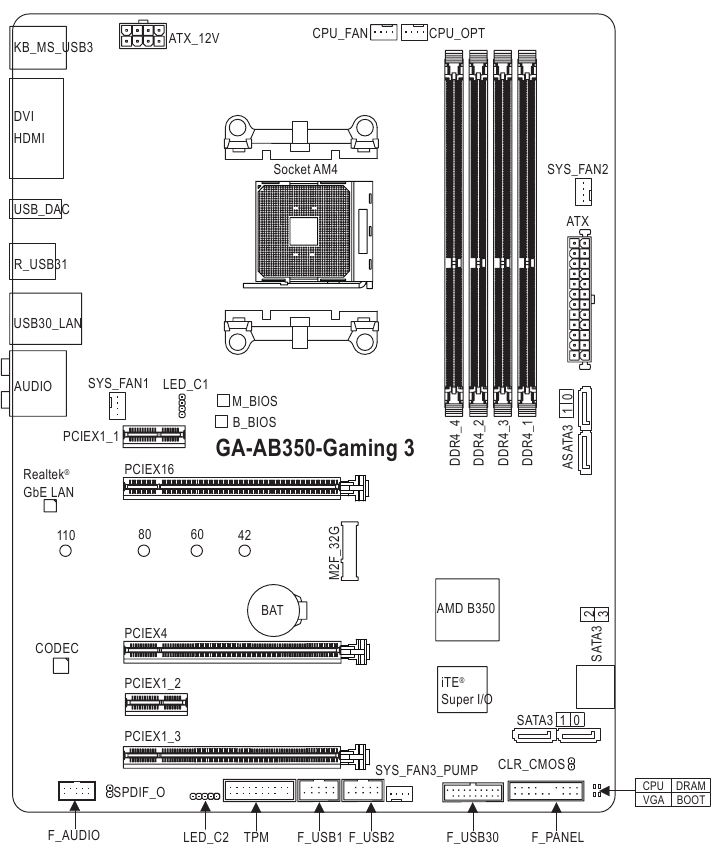

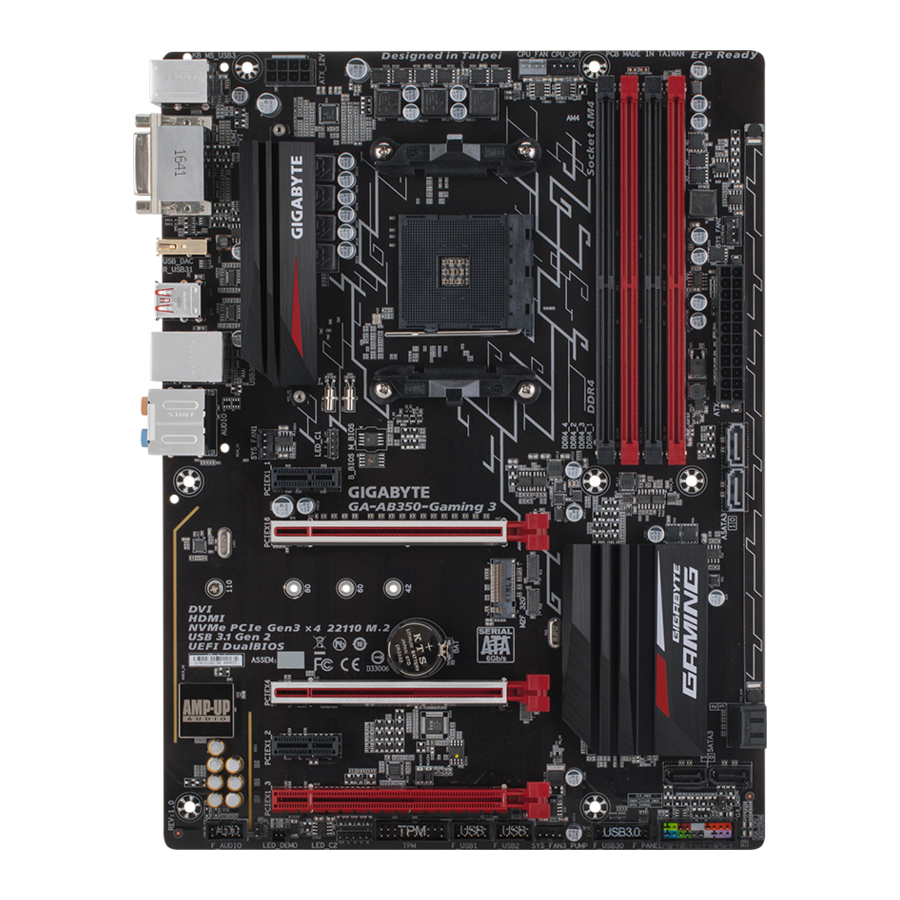

GA-AB350-Gaming 3 Moederbordindeling
Inhoud van de doos
- GA-AB350-Gaming 3 motherboard (GA-AB350-Gaming 3-moederbord)
- Motherboard driver disk (Moederbordstuurprogrammadisk)
- User's Manual (Gebruikershandleiding)
- Quick Installation Guide (Snelstartgids)
- Four SATA cables (Vier SATA-kabels)
- I/O Shield (I/O-schild)
- One G Connector (Eén G-connector)
- One RGB (RGBW) LED strip extension cable (Eén RGB (RGBW) LED-stripsverlengkabel)
* The box contents above are for reference only and the actual items shall depend on the product package you obtain. (De bovenstaande inhoud van de doos is slechts ter referentie en de werkelijke items zijn afhankelijk van de productverpakking die u ontvangt.)
The box contents are subject to change without notice. (De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.)
Hardware-installatie
Installatievoorzorgsmaatregelen
Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:
- Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
- Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
- Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
- Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er voor dat ze goed en stevig zijn aangesloten.
- Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
- Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te elimineren.
- Plaats het moederbord voor de installatie op een antistatische mat of in een elektrostatische afschermingscontainer.
- Voordat u de voedingskabel aansluit of loskoppelt van het moederbord, moet u ervoor zorgen dat de voeding is uitgeschakeld.
- Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
- Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
- Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
- Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
- Plaats het computersysteem niet op een oneffen oppervlak.
- Plaats het computersysteem niet in een omgeving met hoge temperaturen of een vochtige omgeving.
- Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en fysiek letsel aan de gebruiker.
- Raadpleeg een gecertificeerde computertechnicus als u onzeker bent over installatiestappen of een probleem hebt met het gebruik van het product.
- Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.
Productspecificaties
 CPU |
|
 Chipset |
|
 Memory (Geheugen) |
|
 Onboard Graphics (Onboard grafische kaart) |
|
 Audio |
|
 LAN |
|
 Expansion Slots (Uitbreidingssleuven) |
|
 Multi-Graphics Technology (Multi-Graphics Technologie) |
|
 Storage Interface (Opslag interface) |
|
 USB |
|
 Internal Connectors (Interne connectoren) |
|
 Back Panel Connectors (Achterpaneel connectoren) |
|
 I/O Controller |
|
 Hardware Monitor (Hardware bewaking) |
|
 BIOS |
|
 Unique Features (Unieke functies) |
|
 Bundled Software (Gebundelde software) |
|
 Operating System (Besturingssysteem) |
|
 Form Factor (Form factor) |
|
(Note) (Opmerking) Actual support may vary by CPU. (De daadwerkelijke ondersteuning kan variëren per CPU.)
* GIGABYTE reserves the right to make any changes to the product specifications and product-related information without prior notice. (* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.)
Please visit GIGABYTE's website for support lists of CPU, memory modules, SSDs, and M.2 devices.. (Ga naar de website van GIGABYTE voor ondersteuningslijsten van CPU, geheugenmodules, SSD's en M.2-apparaten..)
Please visit the Support\Utility List page on GIGABYTE's website to download the latest version of apps. (Ga naar de pagina Support\Utility List op de website van GIGABYTE om de nieuwste versie van apps te downloaden.)
De CPU installeren
Lees de volgende richtlijnen voordat je begint met het installeren van de CPU:
- Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat je de CPU installeert om schade aan de hardware te voorkomen.
- Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of je kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket lokaliseren.)
- Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
- Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
- Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als je de frequentie wilt instellen buiten de standaardspecificaties, doe dit dan volgens je hardwarespecificaties, inclusief de CPU, grafische kaart, het geheugen, de harde schijf, enz.
De CPU installeren

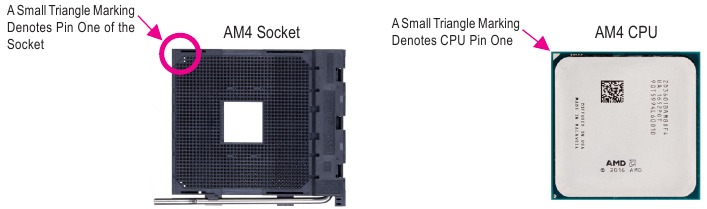

Zoek pin één (aangeduid met een kleine driehoek) van de CPU-socket en de CPU.
Het geheugen installeren
Lees de volgende richtlijnen voordat je begint met het installeren van het geheugen:
- Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat je het geheugen installeert om schade aan de hardware te voorkomen.
- Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als je het geheugen niet kunt plaatsen, draai dan de richting om.
Dual Channel-geheugenconfiguratie
Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de originele geheugenbandbreedte. De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:
Kanaal A: DDR4_2, DDR4_4
Kanaal B: DDR4_1, DDR4_3
Bezoek de website van GIGABYTE voor meer informatie over de hardware-installatie.
Tabel Dual Channel-geheugenconfiguraties
| DDR4_4 | DDR4_2 | DDR4_3 | DDR4_1 | |
| Twee modules | - - | DS/SS | - - | DS/SS |
| DS/SS | - - | DS/SS | - - | |
| Vier modules | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=Single-Sided, DS=Double-Sided, "- -"=Geen geheugen)
Lees vanwege CPU-beperkingen de volgende richtlijnen voordat je het geheugen in Dual Channel-modus installeert.
- De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
- Bij het inschakelen van de Dual Channel-modus met twee of vier geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. Voor optimale prestaties raden we aan om ze bij het inschakelen van de Dual Channel-modus met twee geheugenmodules in de DDR4_1- en DDR4_2-sockets te installeren.
Een uitbreidingskaart installeren
Lees de volgende richtlijnen voordat je begint met het installeren van een uitbreidingskaart:
- Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij je uitbreidingskaart is geleverd zorgvuldig door.
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat je een uitbreidingskaart installeert om schade aan de hardware te voorkomen.
Aansluitingen op het achterpaneel
- PS/2-toetsenbord-/muispoort
Gebruik deze poort om een PS/2-muis of -toetsenbord aan te sluiten. - USB 3.1 Gen 1-poort
De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - DVI-D-poort (Opmerking)
De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die DVI-D-aansluiting ondersteunt aan op deze poort. - HDMI-poort
![]()
De HDMI-poort is HDCP-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/24bit 8-kanaals LPCM-audio-uitvoer. Je kunt deze poort gebruiken om je HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@24 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
![]()
Nadat je het HDMI-apparaat hebt geïnstalleerd, moet je ervoor zorgen dat je het standaard geluidsweergaveapparaat instelt op HDMI. (De itemnaam kan verschillen, afhankelijk van je besturingssysteem.) - USB 2.0/1.1-poort
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Je kunt een USB DAC op deze poort aansluiten of deze poort gebruiken voor USB-apparaten. - USB 3.1 Gen 2 Type-A-poort (rood)
De USB 3.1 Gen 2 Type-A-poort ondersteunt de USB 3.1 Gen 2-specificatie en is compatibel met de USB 3.1 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - RJ-45 LAN-poort
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.
![]()
Verbindings-/snelheids-LED:
Activiteit-LED:Status Beschrijving Oranje 1 Gbps gegevenssnelheid Groen 100 Mbps gegevenssnelheid Uit 10 Mbps gegevenssnelheid Status Beschrijving Knipperend Gegevensoverdracht of -ontvangst vindt plaats Uit Er vindt geen gegevensoverdracht of -ontvangst plaats - Center/Subwoofer Speaker Out
Gebruik deze audio-aansluiting om center-/subwooferluidsprekers aan te sluiten in een 5.1-/7.1-kanaals audioconfiguratie. - Rear Speaker Out
Deze aansluiting kan worden gebruikt om achterluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie. - Optical S/PDIF Out Connector
Deze connector biedt digitale audio-uitvoer naar een extern audiosysteem dat digitale optische audio ondersteunt. Voordat je deze functie gebruikt, moet je ervoor zorgen dat je audiosysteem een optische digitale audio-ingangsconnector biedt. - Line In
De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optische drive, walkman, enz. - Line Out
De line-out-aansluiting. Deze aansluiting ondersteunt audioversterkingsfunctie. Voor een betere geluidskwaliteit wordt aanbevolen om je hoofdtelefoon/luidspreker op deze aansluiting aan te sluiten (de werkelijke effecten kunnen variëren afhankelijk van het gebruikte apparaat). Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om voorluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie. - Mic In
De microfooningang.
- Om de audioversterkingsfunctie voor de Line-out-aansluiting in te schakelen of te configureren, ga je naar de HD Audio Manager-toepassing.
- Als je een zijluidspreker wilt installeren, moet je de Line-in- of Mic-in-aansluiting opnieuw toewijzen om zijluidsprekeruitgang te zijn met behulp van de HD Audio Manager-toepassing.
- Bezoek de website van GIGABYTE voor meer audio-software-informatie.
- Wanneer je de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijder je eerst de kabel van je apparaat en vervolgens van het moederbord.
- Wanneer je de kabel verwijdert, trek je deze recht uit de connector. Beweeg deze niet van links naar rechts om een elektrische kortsluiting in de kabelconnector te voorkomen.
(Opmerking) De DVI-D-poort ondersteunt geen D-Sub-aansluiting via een adapter.

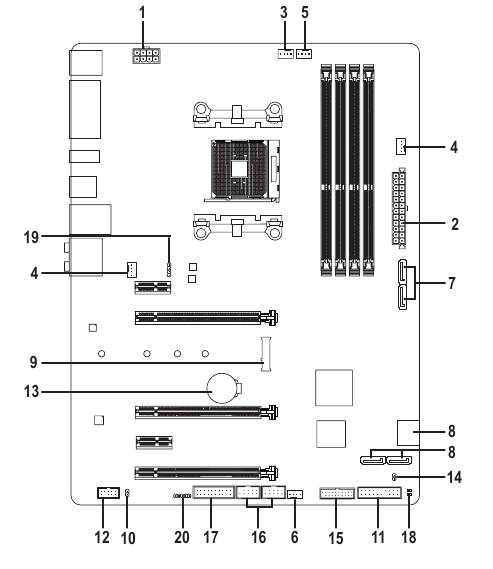

Interne Connectoren
- ATX_12V
- ATX
- CPU_FAN
- SYS_FAN1/2
- CPU_OPT
- SYS_FAN3_PUMP
- ASATA3 0/1
- SATA3 0/1/2/3
- M2F_32G
- SPDIF_O
- F_PANEL
- F_AUDIO
- BAT
- CLR_CMOS
- F_USB30
- F_USB1/F_USB2
- TPM
- CPU/VGA/DRAM/BOOT
- LED_C1
- LED_C2
Lees de volgende richtlijnen voordat u externe apparaten aansluit:
- Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
- Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
- Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.
1/2) ATX_12V/ATX (2x4 12V-stroomconnector en 2x12 hoofdstroomconnector)
Door het gebruik van de stroomconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector. De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.
Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of onopstartbaar systeem.
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | GND (alleen voor 2x4-pins 12V) | 5 | +12V (alleen voor 2x4-pins 12V) |
| 2 | GND (alleen voor 2x4-pins 12V) | 6 | +12V (alleen voor 2x4-pins 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft aan/uit) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand-by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (alleen voor 2x12-pins ATX) | 23 | +5V (alleen voor 2x12-pins ATX) |
| 12 | 3.3V (alleen voor 2x12-pins ATX) | 24 | GND (alleen voor 2x12-pins ATX) |
3/4) CPU_FAN/SYS_FAN1/2 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de massadraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.
| Pin nr. | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | Sense |
| 4 | PWM-snelheidsregeling |
- Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
- Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.
- CPU_OPT (Waterkoeling CPU-ventilatorheader)
De ventilatorheader is 4-pins en heeft een foolproof insteekontwerp. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de massadraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling.
![]()
Pin nr. Definitie 1 GND 2 Spanningssnelheidsregeling 3 Sense 4 PWM-snelheidsregeling - SYS_FAN3_PUMP (Systeemventilator/Waterkoeling Pompheaders)
De ventilator-/pompheaders zijn 4-pins. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de massadraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren. De headers bieden ook snelheidsregeling voor een waterkoelingpomp, zie hoofdstuk "BIOS Setup" (BIOS-instellingen), "M.I.T.", voor meer informatie
![]()
Pin nr. Definitie 1 GND 2 Spanningssnelheidsregeling 3 Sense 4 PWM-snelheidsregeling
7/8) ASATA3 0/1, SATA3 0/1/2/3 (SATA 6Gb/s Connectors)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt een enkel SATA-apparaat. De SATA-connectoren ondersteunen DEBUG RAID 0, RAID 1 en RAID 10. Raadpleeg hoofdstuk "Configuring a RAID Set" (Een RAID-set configureren) voor instructies over het configureren van een PORT RAID-array.
| Pin No. | Definition (Definitie) |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
- M2F_32G (M.2 Socket 3 Connector)
De M.2-connector ondersteunt M.2 SATA SSD's en M.2 PCIe SSD's en ondersteunt SATA RAID-configuratie via de AMD-chipset. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-array te maken. Raadpleeg hoofdstuk "Configuring a RAID Set" (Een RAID-set configureren) voor instructies over het configureren van een RAID-array.
![]()
Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.- Gebruik een schroevendraaier om de schroef en moer van het moederbord los te maken. Zoek het juiste montagegat voor de te installeren M.2 SSD en schroef eerst de moer vast.
- Schuif de M.2 SSD onder een hoek in de connector.
- Druk de M.2 SSD omlaag en zet hem vervolgens vast met de schroef.
![]()
Selecteer het juiste gat voor de te installeren M.2 SSD en draai de schroef en moer weer vast.
Installation Notices for the M2F_32G and SATA Connectors: (Installatie-opmerkingen voor de M2F_32G en SATA Connectoren:)
Vanwege het beperkte aantal lanes dat door de Chipset wordt geleverd, kan de beschikbaarheid van de SATA-connectoren worden beïnvloed door het type apparaten dat in de M2F_32G-connector is geïnstalleerd. Raadpleeg de volgende tabel voor meer informatie.
| Type of M.2 SSD/Connector | SATA3 0 | SATA3 1 | SATA3 2 | SATA3 3 | ASATA3 0 | ASATA3 1 |
| M.2 SATA SSD |  | | |  | | |
| M.2 PCIe x4 SSD* | | | | | | |
| M.2 PCIe x2 SSD | | | | | | |
| No M.2 SSD Installed (Geen M.2 SSD Geïnstalleerd) | | | | | | |
: Available (Beschikbaar),
: Not available (Niet beschikbaar)
* For AMD Ryzen ™ processor only.
- SPDIF_O (S/PDIF Out Header)
This header supports digital S/PDIF Out and connects a S/PDIF digital audio cable (provided by expansion cards) for digital audio output from your motherboard to certain expansion cards like graphics cards and sound cards. For example, some graphics cards may require you to use a S/PDIF digital audio cable for digital audio output from your motherboard to your graphics card if you wish to connect an HDMI display to the graphics card and have digital audio output from the HDMI display at the same time. For information about connecting the S/PDIF digital audio cable, carefully read the manual for your expansion card.
![]()
Pin No. Definition 1 SPDIFO 2 GND
- F_PANEL (Front Panel Header)
Connect the power switch, reset switch, speaker, chassis intrusion switch/sensor and system status indicator on the chassis to this header according to the pin assignments below. Note the positive and negative pins before connecting the cables.
![Aansluitingen voor het voorpaneel]()
- PLED/PWR_LED (Power LED, Yellow/Purple):
Connects to the power status indicator on the chassis front panel. The LED is on when the system is operating. The LED is off when the system is in S3/S4 sleep state or powered off (S5).System Status LED S0 On (Aan) S3/S4/S5 Off (Uit)
- PW (Power Switch (Aan/uit-schakelaar), Red): Connects to the power switch on the chassis front panel. You may configure the way to turn off your system using the power switch (refer to Chapter "BIOS Setup," "Power," for more information).
- SPEAK (Speaker (Luidspreker), Orange): Connects to the speaker on the chassis front panel. The system reports system startup status by issuing a beep code. One single short beep will be heard if no problem is detected at system startup.
- HD (Hard Drive Activity LED (Harde schijf activiteit LED), Blue): Connects to the hard drive activity LED on the chassis front panel. The LED is on when the hard drive is reading or writing data.
- RES (Reset Switch (Resetknop), Green): Connects to the reset switch on the chassis front panel. Press the reset switch to restart the computer if the computer freezes and fails to perform a normal restart.
- CI (Chassis Intrusion Header (Header voor chassis-inbraakdetectie), Gray): Connects to the chassis intrusion switch/sensor on the chassis that can detect if the chassis cover has been removed. This function requires a chassis with a chassis intrusion switch/sensor.
- NC (Orange): No Connection (Geen verbinding).
![Voorpaneel ontwerp]()
The front panel design may differ by chassis. A front panel module mainly consists of power switch, reset switch, power LED, hard drive activity LED, speaker and etc. When connecting your chassis front panel module to this header, make sure the wire assignments and the pin assignments are matched correctly.
- PLED/PWR_LED (Power LED, Yellow/Purple):
- F_AUDIO (Front Panel Audio Header (Audioheader voor voorpaneel))
The front panel audio header supports Intel High Definition audio (HD) and AC'97 audio. You may connect your chassis front panel audio module to this header. Make sure the wire assignments of the module connector match the pin assignments of the motherboard header. Incorrect connection between the module connector and the motherboard header will make the device unable to work or even damage it.
![Aansluitingen voor audio op het voorpaneel]()
For HD Front Panel Audio:
For AC'97 Front Panel Audio:Pin No. Definition 1 MIC2_L 2 GND 3 MIC2_R 4 NC 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 No Pin 9 LINE2_L 10 Sense Pin No. Definition 1 MIC 2 GND F 3 MIC Power 4 NC 5 Line Out (R) 6 NC 7 NC 8 No Pin 9 Line Out (L) 10 NC
- The front panel audio header supports HD audio by default. (De audioheader op het voorpaneel ondersteunt standaard HD-audio.)
- Audio signals will be present on both of the front and back panel audio connections simultaneously. (Audiosignalen zijn tegelijkertijd aanwezig op zowel de audioaansluitingen op het voor- als achterpaneel.)
- Some chassis provide a front panel audio module that has separated connectors on each wire instead of a single plug. For information about connecting the front panel audio module that has different wire assignments, please contact the chassis manufacturer. (Sommige chassis bieden een audiomodule voor het voorpaneel met gescheiden connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van het chassis voor informatie over het aansluiten van de audiomodule op het voorpaneel met verschillende draadtoewijzingen.)
- BAT (Battery (Batterij))
The battery provides power to keep the values (such as BIOS configurations, date, and time information) in the CMOS when the computer is turned off. Replace the battery when the battery voltage drops to a low level, or the CMOS values may not be accurate or may be lost. (De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.)
You may clear the CMOS values by removing the battery: (U kunt de CMOS-waarden wissen door de batterij te verwijderen:)
![CMOS batterij]()
- Turn off your computer and unplug the power cord. (Schakel uw computer uit en trek de stekker uit het stopcontact.)
- Gently remove the battery from the battery holder and wait for one minute. (Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut.) (Or use a metal object like a screwdriver to touch the positive and negative terminals of the battery holder, making them short for 5 seconds.)
- Replace the battery. (Plaats de batterij terug.)
- Plug in the power cord and restart your computer. (Steek de stekker in het stopcontact en start uw computer opnieuw op.)
- Always turn off your computer and unplug the power cord before replacing the battery. (Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.)
- Replace the battery with an equivalent one. Danger of explosion if the battery is replaced with an incorrect model. (Vervang de batterij door een gelijkwaardige. Explosiegevaar als de batterij wordt vervangen door een onjuist model.)
- Contact the place of purchase or local dealer if you are not able to replace the battery by yourself or uncertain about the battery model. (Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.)
- When installing the battery, note the orientation of the positive side (+) and the negative side (-) of the battery (the positive side should face up).
- Used batteries must be handled in accordance with local environmental regulations. (Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.)
- CLR_CMOS (Clear CMOS Jumper (CMOS-jumper wissen))
Use this jumper to clear the BIOS configuration and reset the CMOS values to factory defaults. To clear the CMOS values, use a metal object like a screwdriver to touch the two pins for a few seconds.![]()
Open: Normal (Normaal) ![]()
Short: Clear CMOS Values 1 (CMOS-waarden wissen 1) ![voorzichtig]()
- Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
- Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup" voor BIOS-configuraties).
- F_USB30 (USB 3.1 Gen 1 Header)
De header voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten bieden. Neem contact op met de lokale dealer voor de aankoop van het optionele 3,5" frontpaneel dat twee USB 3.1 Gen 1-poorten biedt.
![]()
Pin nr. Definitie Pin nr. Definitie 1 VBUS 11 D2+ 2 SSRX1- 12 D2- 3 SSRX1+ 13 GND 4 GND 14 SSTX2+ 5 SSTX1- 15 SSTX2- 6 SSTX1+ 16 GND 7 GND 17 SSRX2+ 8 D1- 18 SSRX2- 9 D1+ 19 VBUS 10 NC 20 Geen pin
- F_USB1/F_USB2 (USB 2.0/1.1 Headers)
De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten bieden via een optionele USB-beugel. Neem contact op met de lokale dealer voor de aankoop van de optionele USB-beugel.
![]()
Pin nr. Definitie Pin nr. Definitie 1 Voeding (5V) 6 USB DY+ 2 Voeding (5V) 7 GND 3 USB DX- 8 GND 4 USB DY- 9 Geen pin 5 USB DX+ 10 NC ![voorzichtig]()
- Sluit de IEEE 1394-beugel (2x5-pins) kabel niet aan op de USB 2.0/1.1-header.
- Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker uit het stopcontact trekken om schade aan de USB-beugel te voorkomen.
- TPM (Trusted Platform Module Header)
U kunt een TPM (Trusted Platform Module) op deze header aansluiten.
![]()
Pin nr. Definitie Pin nr. Definitie 1 LCLK 11 LAD0 2 GND 12 GND 3 LFRAME 13 NC S 4 Geen pin 14 NC 5 LRESET 15 SB3V 6 NC 16 SERIRQ 7 LAD3 S 17 GND 8 LAD2 18 NC 9 VCC3 19 NC 10 LAD1 20 NC
- CPU/VGA/DRAM/BOOT (Status LEDs)
De status-LED's geven aan of de CPU, grafische kaart, het geheugen en het besturingssysteem correct werken na het inschakelen van het systeem. Als de CPU/VGA/DRAM-LED brandt, betekent dit dat het bijbehorende apparaat niet normaal werkt; als de BOOT-LED brandt, betekent dit dat u het besturingssysteem nog niet hebt geopend.
CPU: CPU-status-LED
VGA: Status-LED grafische kaart
DRAM: Status-LED geheugen
BOOT: Status-LED besturingssysteem
![]()
- LED_C1 (CPU Cooler LED Strip/RGB LED Strip Extension Cable Header)
De header kan worden gebruikt om een CPU-koeler-LED-strip of een standaard 5050 RGB-LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.
![]()
Pin nr. Definitie 1 12V 2 G 3 R 4 B De CPU-koeler-LED-strip aansluiten:
Sluit de connector van de CPU-koeler-LED-strip (gemarkeerd met een pijl) aan op pin 1 (12V) van deze header.
De standaard-LED-strip aansluiten: Sluit het ene uiteinde van de RGB (RGBW) LED-stripverlengkabel aan op de header en het andere uiteinde op uw RGB (RGBW) LED-strip. De zwarte draad (gemarkeerd met een driehoek op de stekker) van de verlengkabel moet worden aangesloten op pin 1 (12V) van deze header. De 12V-pin (gemarkeerd met een pijl) aan het andere uiteinde van de verlengkabel moet worden uitgelijnd met de 12V van de LED-strip. Wees voorzichtig met de aansluitrichting van de LED-strip; een onjuiste aansluiting kan leiden tot schade aan de LED-strip.
![]()
- LED_C2 (RGB (RGBW) LED Strip Extension Cable Header)
De header kan worden gebruikt om een standaard 5050 RGB (RGBW) LED-strip (12V/G/R/B/W) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.
![]()
Pin nr. Definitie 1 12V 2 G 3 R 4 B 5 W Sluit het ene uiteinde van de RGB (RGBW) LED-stripverlengkabel aan op de header en het andere uiteinde op uw RGB (RGBW) LED-strip. De zwarte draad (gemarkeerd met een driehoek op de stekker) van de verlengkabel moet worden aangesloten op pin 1 (12V) van deze header. De 12V-pin (gemarkeerd met een pijl) aan het andere uiteinde van de verlengkabel moet worden uitgelijnd met de 12V van de LED-strip. Wees voorzichtig met de aansluitrichting van de LED-strip; een onjuiste aansluiting kan leiden tot schade aan de LED-strip.
![voorzichtig]()
Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Trek de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
![]()
Raadpleeg de instructies in hoofdstuk "BIOS Setup" over het in- en uitschakelen van de lampen van de RGB (RGBW) LED-strip.
BIOS-instellingen
BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-instellingenprogramma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren. Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de benodigde stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden. Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u tijdens de POST op de <Delete>-toets wanneer de stroom is ingeschakeld.
Gebruik de GIGABYTE Q-Flash of @BIOS-utility om de BIOS te upgraden.
- Q-Flash stelt de gebruiker in staat om snel en eenvoudig de BIOS te upgraden of een back-up te maken zonder het besturingssysteem te openen.
- @BIOS is een Windows-gebaseerde utility die de nieuwste versie van BIOS van internet zoekt en downloadt en de BIOS bijwerkt.
- Omdat het flashen van de BIOS potentieel riskant is, wordt het afgeraden de BIOS te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Om de BIOS te flashen, doe dit met de nodige voorzichtigheid. Onvoldoende BIOS-flashing kan leiden tot een defect van het systeem.
- Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" (Geoptimaliseerde standaardwaarden laden) in dit hoofdstuk of de inleidingen over de batterij/clear CMOS-jumper in het hoofdstuk Hardware-installatie voor het wissen van de CMOS-waarden.)

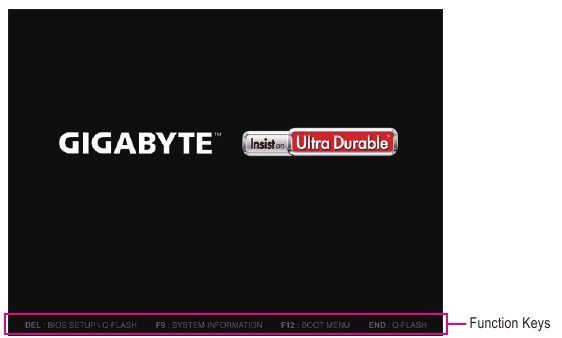

Opstartscherm
Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
(Voorbeeld BIOS-versie: T1c)
Er zijn twee verschillende BIOS-modi, zoals hieronder wordt weergegeven, en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren. In de Easy Mode (Eenvoudige modus) kunnen gebruikers snel hun huidige systeeminformatie bekijken of aanpassingen maken voor optimale prestaties. In de Easy Mode (Eenvoudige modus) kunt u uw muis gebruiken om door de configuratie-items te bewegen.
- Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteert u het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) om uw systeem op de standaardwaarden in te stellen.
- De BIOS-instellingenmenu's die in dit hoofdstuk worden beschreven, zijn alleen ter referentie en kunnen verschillen per BIOS-versie.

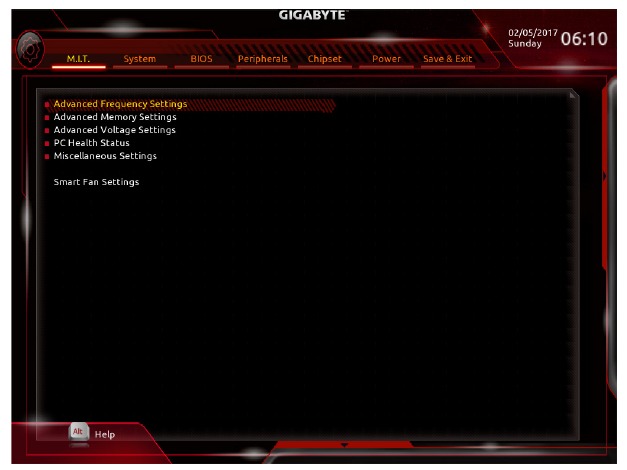

M.I.T.
Of het systeem stabiel werkt met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algemene systeemconfiguraties. Het onjuist uitvoeren van overklokken/overspanning kan leiden tot schade aan de CPU, chipset of het geheugen en de levensduur van deze componenten verkorten. Deze pagina is uitsluitend bedoeld voor ervaren gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wis dan de CMOS-waarden en reset het moederbord naar de standaardwaarden.)
- Advanced Frequency Settings (Geavanceerde frequentie-instellingen)
![]()
Host Clock Value (Host klokwaarde)
Toont de huidige werkfrequentie van de hostklok.
![]()
CPU Clock Ratio (CPU-klokratio)
Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de geïnstalleerde CPU.
![]()
CPU Frequency (CPU-frequentie)
Toont de huidige werkfrequentie van de CPU. - Advanced CPU Core Settings (Geavanceerde CPU-kerninstellingen)
![]()
CPU Clock Ratio (CPU-klokratio), CPU Frequency (CPU-frequentie)
De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings (Geavanceerde frequentie-instellingen).
![]()
Core Performance Boost Ratio (Kernprestatieverhogingsratio) (Note)
Hiermee kunt u de ratio voor de CPB wijzigen. Het instelbare bereik is afhankelijk van de geïnstalleerde CPU. (Standaard: Auto)
![]()
Core Performance Boost (Kernprestatieverhoging) (Note)
Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie wilt inschakelen, een CPU-prestatieverbeterende technologie. (Standaard: Auto)
![]()
Turbo Performance Boost Ratio (Turboprestatieverhogingsratio) (Note)
Hiermee kunt u bepalen of u de CPU-prestaties wilt verbeteren. (Standaard: Uitgeschakeld)
![]()
AMD Cool&Quiet function (AMD Cool&Quiet-functie)
Enabled (Ingeschakeld) L ets de AMD Cool'n'Quiet-driver de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik te verminderen. (Standaard) Disabled (Uitgeschakeld) Schakelt deze functie uit.
![]()
SVM Mode
Virtualisatie verbeterd door Virtualization Technology stelt een platform in staat om meerdere besturingssystemen en applicaties in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Ingeschakeld)
![]()
C6 Mode (Note)
A llows u om te bepalen of de CPU in C6-modus mag gaan in de systeemstoptoestand. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. De C6-status is een meer geavanceerde energiebesparende status dan C1. (Standaard: Ingeschakeld)
![]()
Global C-state Control (Globale C-state-controle) (Note)
A llows u om te bepalen of de CPU in C-statussen mag gaan. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)
![]()
SMT Mode (Note)
Hiermee kunt u de CPU Simultaneous Multi-Threading-technologie in- of uitschakelen. Deze functie werkt alleen voor besturingssystemen die de multi-processor modus ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
Downcore Control (Downcore-controle) (Note)
A llows u om het aantal in te schakelen CPU-kernen te selecteren (het aantal CPU-kernen kan per CPU verschillen). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
Extreme Memory Profile (X.M.P.) (Note)
Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.![]()
Disabled (Uitgeschakeld)Schakelt deze functie uit. (Standaard) ![]()
Profile1 Gebruikt Profiel 1-instellingen. ![]()
Profile2 (Note)Gebruikt Profiel 2-instellingen. ![]()
System Memory Multiplier (Systeemgeheugenvermenigvuldiger)
Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in volgens de geheugen-SPD-gegevens. (Standaard: Auto)
![]()
Memory Frequency (MHz) (Geheugenfrequentie (MHz))
De eerste geheugenfrequentiewaarde is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast aan de hand van de System Memory Multiplier (Systeemgeheugenvermenigvuldiger)-instellingen. - Advanced Memory Settings (Geavanceerde geheugeninstellingen)
![]()
Extreme Memory Profile (X.M.P.) (Note), System Memory Multiplier (Systeemgeheugenvermenigvuldiger), Memory Frequency(Mhz) (Geheugenfrequentie(Mhz))
De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings (Geavanceerde frequentie-instellingen).
![]()
Memory Timing Mode (Geheugentimingmodus)
Manual (Handmatig) en Advanced Manual (Geavanceerd handmatig) stellen de Channel Interleaving (Kanaalinterleaving), Rank Interleaving (Ranginterleaving) en de geheugentiminginstellingen hieronder in staat om te worden geconfigureerd. Opties zijn: Auto (standaard), Manual (Handmatig), Advanced Manual (Geavanceerd handmatig).
![]()
Profile DDR Voltage (Profiel DDR-spanning)
Wanneer een niet-XMP-geheugenmodule wordt gebruikt of Extreme Memory Profile (X.M.P.) is ingesteld op Disabled (Uitgeschakeld), wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2, wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.
![]()
Channel Interleaving (Kanaalinterleaving)
Schakelt geheugenkanaalinterleaving in of uit. Enabled (Ingeschakeld) stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende kanalen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. (Standaard: Auto)
![]()
Rank Interleaving (Ranginterleaving)
Schakelt geheugenranginterleaving in of uit. Enabled (Ingeschakeld) stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende rangen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. (Standaard: Auto) - Channel A/B Memory Sub Timings (Geheugensubtimings voor kanaal A/B)
Dit submenu biedt geheugentiminginstellingen voor elk geheugenkanaal. De respectieve timinginstellingsschermen kunnen alleen worden geconfigureerd wanneer Memory Timing Mode (Geheugentimingmodus) is ingesteld op Manual (Handmatig) of Advanced Manual (Geavanceerd handmatig).
Opmerking: Uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, reset u het moederbord naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen. - Advanced Voltage Settings (Geavanceerde spanningsinstellingen)
Dit submenu stelt u in staat om CPU-, chipset- en geheugenspanningen in te stellen. - PC Health Status (PC-gezondheidsstatus)
![]()
Reset Case Open Status (Status geopende behuizing resetten) ![]()
Disabled (Uitgeschakeld)Behoudt of wist het record van de vorige chassisintrusionstatus. (Standaard) ![]()
Enabled (Ingeschakeld)Wist het record van de vorige chassisintrusionstatus en het veld Case Open (Behuizing open) toont "No (Nee)" bij de volgende keer opstarten. ![]()
Case Open (Behuizing open)
Toont de detectiestatus van het chassisintrusiondetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeemchassisafdekking is verwijderd, toont dit veld "Yes (Ja)", anders toont het "No (Nee)". Om het statusrecord van de chassisintrusion te wissen, stelt u Reset Case Open Status (Status geopende behuizing resetten) in op Enabled (Ingeschakeld), slaat u de instellingen op in de CMOS en start u vervolgens uw systeem opnieuw op.
![]()
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Toont de huidige systeemspanningen. - Miscellaneous Settings (Diverse instellingen)
![]()
PCIe Slot Configuration (PCIe-slotconfiguratie)
Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elk slot. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
![]()
3DMark01 Enhancement (3DMark01-verbetering)
Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld) - Smart Fan 5 Settings (Smart Fan 5-instellingen)
![]()
Monitor (Monitor)
Hiermee kunt u een doel selecteren om te controleren en verdere aanpassingen te maken. (Standaard: CPU FAN)
![]()
Fan Speed Control (Ventilatorsnelheidsregeling)
Hiermee kunt u bepalen of u de ventilatorsnelheidsregelfunctie wilt inschakelen en de ventilatorsnelheid wilt aanpassen.![]()
Normal (Normaal)Laat de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard) ![]()
Silent (Stil)Laat de ventilator op lage snelheid draaien. ![]()
Manual (Handmatig)Hiermee kunt u de ventilatorsnelheid in de curvegrafiek regelen. ![]()
Full Speed (Volledige snelheid)Laat de ventilator op volle snelheid draaien. ![]()
Fan Control Use Temperature Input (Ventilatorregeling gebruik temperatuurinvoer)
Hiermee kunt u de referentietemperatuur selecteren voor ventilatorsnelheidsregeling.
![]()
Temperature Interval (Temperatuurinterval)
Hiermee kunt u het temperatuurinterval selecteren voor ventilatorsnelheidsverandering.
![]()
Fan/Pump Control Mode (Ventilator-/pompregelingmodus)![]()
AutoLaat het BIOS automatisch het type geïnstalleerde ventilator/pomp detecteren en stelt de optimale regelmodus in. (Standaard) ![]()
Voltage (Spanning)Spanningsmodus wordt aanbevolen voor een 3-pins ventilator/pomp. ![]()
PWM PWM-modus wordt aanbevolen voor een 4-pins ventilator/pomp. ![]()
Temperature (Temperatuur)
Toont de huidige temperatuur van het geselecteerde doelgebied.
![]()
Fan Speed (Ventilatorsnelheid)
Toont de huidige ventilator-/pompsnelheden. & Temperature Warning Control (Temperatuurwaarschuwingsregeling) Stelt de waarschuwingdrempel in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, zal het BIOS een waarschuwingsgeluid afgeven. Opties zijn: Disabled (Uitgeschakeld) (standaard), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
![]()
Fan/Pump Fail Warning (Ventilator-/pompfoutwaarschuwing)
Laat het systeem een waarschuwingsgeluid afgeven als de ventilator/pomp niet is aangesloten of uitvalt. Controleer de ventilator-/pompconditie of ventilator-/pompaansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)
(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

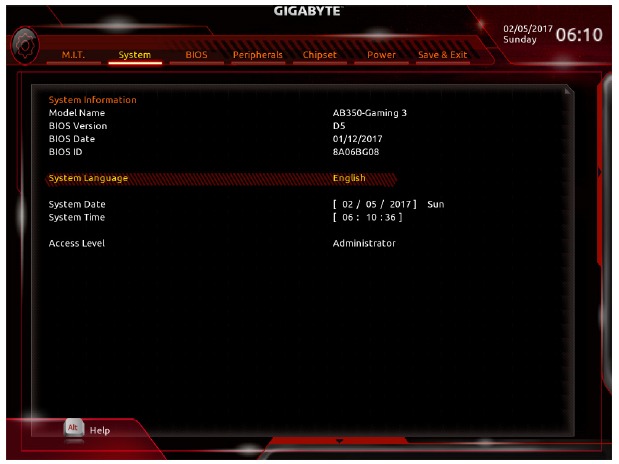

System
Deze sectie biedt informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.
System Language (Systeemtaal)
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
System Date (Systeemdatum)
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de <Page Up> (Pagina Omhoog) of <Page Down> (Pagina Omlaag)-toets om de gewenste waarde in te stellen.
System Time (Systeemtijd)
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 1 uur 's middags is 13:00:00. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de <Page Up> (Pagina Omhoog) of <Page Down> (Pagina Omlaag)-toets om de gewenste waarde in te stellen.
Access Level (Toegangsniveau)
Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het Administrator-niveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het User-niveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

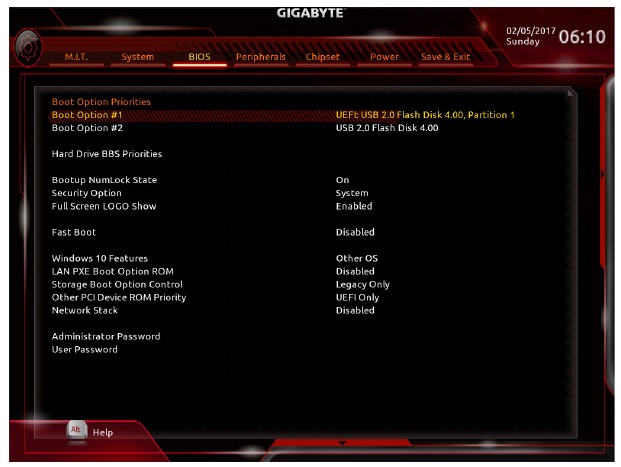

BIOS
Boot Option Priorities
Specifies de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:". Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bit, selecteert u het optische station dat de Windows 7 64-bit installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die de functie Boot from LAN ondersteunen, enz. Druk op <Enter> op dit item om naar het submenu te gaan dat de apparaten van hetzelfde type weergeeft die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat voor dit type is geïnstalleerd.
Bootup NumLock State
Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
Security Option
Specificeert of er een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u de BIOS Setup opent. Na het configureren van dit item stelt u het/de wachtwoord(en) in onder het item Administrator Password/User Password.
| Setup | Er is alleen een wachtwoord vereist voor het openen van het BIOS Setup-programma. |
| System | Er is een wachtwoord vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard) |
Full Screen LOGO Show
Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Uitgeschakeld slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Fast Boot
Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
SATA Support
| All Sata Devices | Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard) |
| Last Boot HDD Only | Met uitzondering van de vorige opstartschijf zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. |
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
VGA Support
Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.
| Auto | Schakelt alleen de legacy option ROM in. |
| EFI Driver | Schakelt EFI option ROM in. (Standaard) |
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
USB Support
| Disabled | Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. |
| Full Initial | Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard) |
| Partial Initial | Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. |
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.
PS2 Devices Support
| Disabled | Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. |
| Enabled | Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard) |
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.
NetWork Stack Driver Support
| Disabled | Schakelt opstarten vanaf het netwerk uit. (Standaard) |
| Enabled | Schakelt opstarten vanaf het netwerk in. |
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled of Ultra Fast.
Windows 10 Features
Hiermee kunt u het besturingssysteem selecteren dat moet worden geïnstalleerd. (Standaard: Other OS)
CSM Support
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.
| Enabled | Schakelt UEFI CSM in. (Standaard) |
| Disabled | Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces. |
Dit item kan alleen worden geconfigureerd als Windows 10 Features is ingesteld op Windows 10 of Windows 10 WHQL.
LAN PXE Boot Option ROM
Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
Storage Boot Option Control
Hiermee kunt u selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
| Disabled | Schakelt option ROM uit. |
| UEFI Only | Schakelt alleen UEFI option ROM in. |
| Legacy Only | Schakelt alleen legacy option ROM in. (Standaard) |
Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
Other PCI Device ROM Priority
Hiermee kunt u selecteren of de UEFI- of Legacy option ROM moet worden ingeschakeld voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers.
| Disabled | Schakelt option ROM uit. |
| UEFI Only | Schakelt alleen UEFI option ROM in. (Standaard) |
| Legacy Only | Schakelt alleen legacy option ROM in. |
Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
Network Stack
Schakelt opstarten vanaf het netwerk uit of in om een GPT-indeling OS te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
Ipv4 PXE Support
Schakelt IPv4 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv4 HTTP Support
Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv6 PXE Support
Schakelt IPv6 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv6 HTTP Support
Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Administrator Password
Hiermee kunt u een administratorwachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het administratorwachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Anders dan het gebruikerswachtwoord, kunt u met het administratorwachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
User Password
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het administratorwachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en voert u eerst het juiste wachtwoord in wanneer u om het wachtwoord wordt gevraagd. Wanneer u wordt gevraagd om een nieuw wachtwoord, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen. LET OP: Voordat u het gebruikerswachtwoord instelt, moet u eerst het administratorwachtwoord instellen.

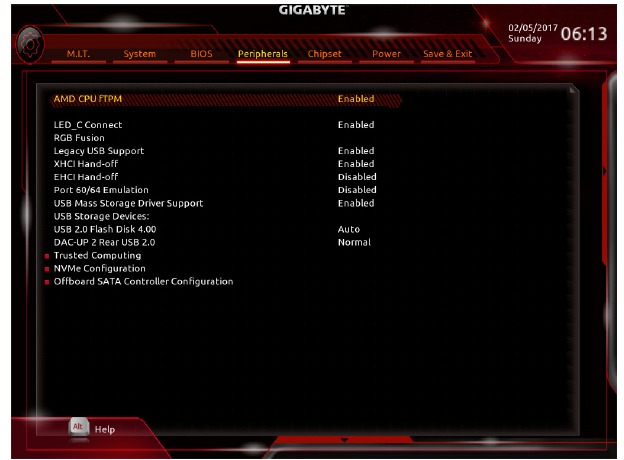

Randapparatuur
AMD CPU fTPM
Schakelt de TPM 2.0-functie in of uit die is geïntegreerd in de AMD CPU. (Standaard: Ingeschakeld)
LED_C Connect
Schakelt de lampjes van de RGB (RGBW) LED-strip in of uit die is aangesloten op de LED_C2-header op het moederbord. (Standaard: Ingeschakeld)
RGB Fusion
Hiermee kunt u de LED-verlichtingsmodus voor het moederbord instellen.
| Off | Schakelt deze functie uit. |
| Pulse Mode | Alle LED's vervagen tegelijkertijd in en uit. |
| Color Cycle | Alle LED's doorlopen tegelijkertijd een volledig spectrum aan kleuren. |
| Static Mode | Alle LED's geven één kleur af. (Standaard) |
| Flash Mode | Alle LED's knipperen tegelijkertijd aan en uit. |
Legacy USB Support
Staat toe dat een USB-toetsenbord/muis in MS-DOS kan worden gebruikt. (Standaard: Ingeschakeld)
XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
EHCI Hand-off
Bepaalt of de EHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder EHCI Hand-off-ondersteuning. (Standaard: Uitgeschakeld)
Port 60/64 Emulation
Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat USB-apparaten niet native ondersteunt. (Standaard: Uitgeschakeld)
USB Mass Storage Driver Support
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
USB Storage Devices
Geeft een lijst weer van aangesloten USB-opslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.
DAC-UP 2 Rear USB 2.0 (Output Voltage of USB 2.0 Port on the Back Panel)
Hiermee kunt u de uitgangsspanning van de USB 2.0-poort op het achterpaneel verhogen om de stabiliteit van uw USB-apparaat/apparaten te versterken.
| Normal | Behoudt de originele uitgangsspanning. (Standaard) |
| Disable USB bus power | Schakelt de stroom van de USB-connectoren uit. High-end audiospelers kunnen hun eigen externe USB-stroombron aansluiten. |
| Voltage Compensation +0.1V | Voegt 0,1 V toe aan de originele uitgangsspanning. |
| Voltage Compensation +0.2V | Voegt 0,2 V toe aan de originele uitgangsspanning. |
| Voltage Compensation +0.3V | Voegt 0,3 V toe aan de originele uitgangsspanning. |
- Trusted Computing
Schakelt Trusted Platform Module (TPM) in of uit. - NVMe Configuration
Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd. - OffBoard SATA Controller Configuration
Geeft informatie weer over uw M.2 PCIe SSD indien geïnstalleerd.

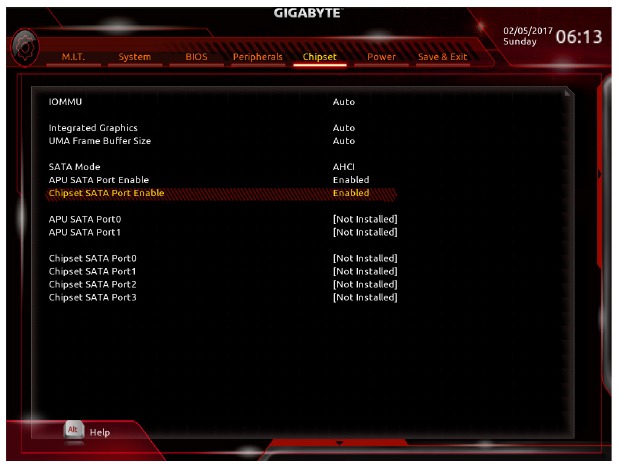

Chipset
IOMMU
Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
Integrated Graphics (Note)
Schakelt de onboard grafische functie in of uit.
| Auto | Het BIOS schakelt de onboard graphics automatisch in of uit, afhankelijk van de |
| Disabled | grafische kaart die wordt geïnstalleerd. (Standaard) Schakelt de onboard graphics uit. |
UMA Frame Buffer Size (Note)
De frame buffer size is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de onboard grafische controller. MS-DOS gebruikt bijvoorbeeld alleen dit geheugen voor weergave. Opties zijn: Auto (standaard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Schakelt RAID in of uit voor de SATA-controllers of configureert de SATA-controllers naar AHCI-modus.
| RAID | Schakelt RAID in voor de SATA-controller. |
| AHCI | Configureert de SATA-controllers naar AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard) |
APU SATA Port Enable (ASATA3 0,1 Connectors)
Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
Chipset SATA Port Enable (SATA3 0,1,2,3 Connectors)
Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
APU SATA Port 0/1
Schakelt elke SATA-poort in of uit.
Chipset SATA Port 0/1/2/3
Schakelt elke SATA-poort in of uit.
(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

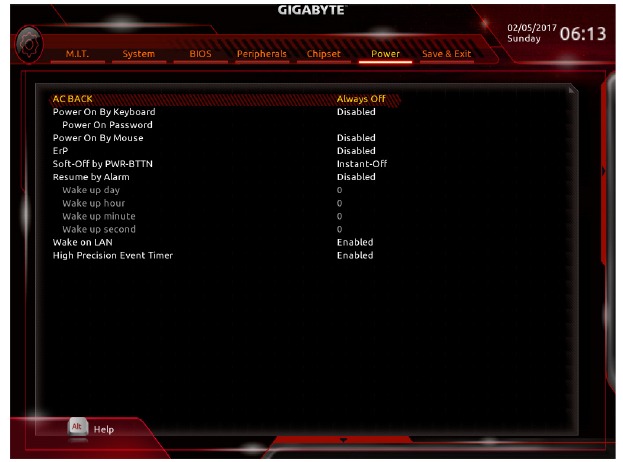

Power
AC BACK
Bepaalt de status van het systeem na de terugkeer van de stroom na een AC-stroomuitval.
| Memory | Het systeem keert terug naar de laatst bekende actieve staat bij de terugkeer van de AC-stroom. |
| Always On | Het systeem wordt ingeschakeld bij de terugkeer van de AC-stroom. |
| Always Off | Het systeem blijft uitgeschakeld bij de terugkeer van de AC-stroom. (Standaard) |
Power On By Keyboard
Staat toe dat het systeem wordt ingeschakeld door een PS/2-toetsenbord wake-up event.
Note: Om deze functie te gebruiken, heb je een ATX-voeding nodig die minstens 1A levert op de +5VSB-leiding.
| Disabled | Schakelt deze functie uit. (Standaard) |
| Password | Stel een wachtwoord van 1~5 tekens in om het systeem in te schakelen. |
| Keyboard 98 | Druk op de POWER (AAN/UIT) knop op het Windows 98-toetsenbord om het systeem in te schakelen. |
| Any key | Druk op een willekeurige toets om het systeem in te schakelen. |
Power On Password
Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password. Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
Note: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
Power On By Mouse
Staat toe dat het systeem wordt ingeschakeld door een PS/2-muis wake-up event.
Note: Om deze functie te gebruiken, heb je een ATX-voeding nodig die minstens 1A levert op de +5VSB-leiding.
| Disabled | Schakelt deze functie uit. (Standaard) |
| Move | Beweeg de muis om het systeem in te schakelen. |
| Double Click | Dubbelklik op de linkerknop van de muis om het systeem in te schakelen. |
ErP
Bepaalt of het systeem het minste stroom verbruikt in de S5-status (shutdown). Opmerking: Wanneer dit item is ingesteld op Enabled, zijn de volgende functies niet beschikbaar: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard, en wake on LAN.
Soft-Off by PWR-BTTN
Configureert de manier om de computer uit te schakelen in MS-DOS modus met behulp van de aan/uit-knop (power button).
| Instant-Off | Druk op de aan/uit-knop (power button) en het systeem wordt onmiddellijk uitgeschakeld. (Standaard) |
| Delay 4 Sec. | Houd de aan/uit-knop (power button) 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop (power button) minder dan 4 seconden wordt ingedrukt, gaat het systeem in de sluimerstand. |
Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld) Indien ingeschakeld, stel de datum en tijd als volgt in:
Wake up day: Schakel het systeem op een specifiek tijdstip in op elke dag of op een specifieke dag van de maand.
Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
Note: Vermijd bij het gebruik van deze functie onvoldoende afsluiting van het besturingssysteem of verwijdering van de AC-stroom, anders zijn de instellingen mogelijk niet effectief.
Wake on LAN
Schakelt de wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
High Precision Event Timer
Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)

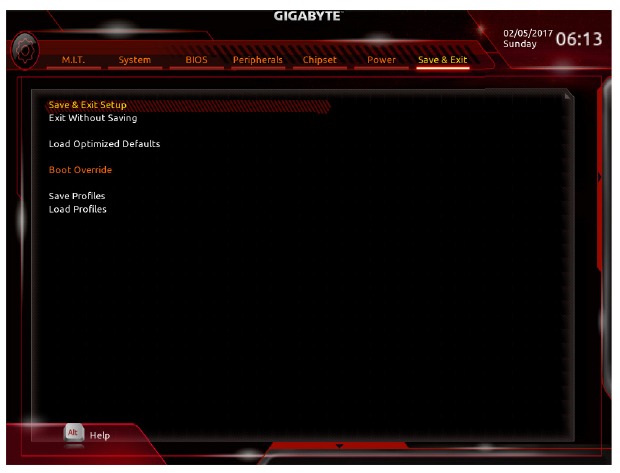

Save & Exit
Save & Exit Setup
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit slaat de wijzigingen op in de CMOS en verlaat het BIOS Setup-programma. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
Exit Without Saving
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit verlaat de BIOS Setup zonder de wijzigingen die in de BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
Load Optimized Defaults
Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem optimaal te werken. Laad altijd de Optimized defaults na het updaten van de BIOS of na het wissen van de CMOS-waarden.
Boot Override
Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten (booten). Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en start op vanaf dat apparaat.
Save Profiles
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB selecteren om het profiel op te slaan op uw opslagapparaat.
Load Profiles
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder dat u de BIOS-instellingen opnieuw hoeft te configureren. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch door de BIOS te laten maken, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).
Een RAID-set configureren
RAID-niveaus
| RAID 0 | RAID 1 | RAID 10 | |
| Minimum aantal harde schijven | ≥2 | 2 | 4 |
| Array-capaciteit | Aantal harde schijven * Grootte van de kleinste schijf | Grootte van de kleinste schijf | (Aantal harde schijven/2) * Grootte van de kleinste schijf |
| Fouttolerantie | Nee | Ja | Ja |
Voordat u begint, dient u de volgende zaken voor te bereiden:
- Minstens twee SATA harde schijven of M.2 SATA SSD's (om optimale prestaties te garanderen, wordt aanbevolen om twee harde schijven te gebruiken met hetzelfde model en dezelfde capaciteit).
- Een Windows-installatieschijf.
- Moederbord driverschijf.
- Een USB-stick.
SATA-controllers configureren
- Harde schijven installeren
Installeer de harde schijven/SSD's in de SATA/M.2-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven. - SATA-controller modus configureren in BIOS Setup
Zorg ervoor dat u de SATA-controller modus correct configureert in de systeem BIOS Setup.
Stappen:- Schakel uw computer in en druk op <Delete> om de BIOS Setup te openen tijdens de POST (Power-On Self-Test). Onder Chipset, zorg ervoor dat APU SATA Port Enable en Chipset SATA Port Enable zijn ingeschakeld. Stel SATA Mode in op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw op.
- Als u UEFI RAID wilt configureren, volgt u de stappen in "C-1". Om de legacy RAID ROM te openen, slaat u de instellingen op en verlaat u de BIOS Setup.
![]()
De BIOS Setup menu's die in dit gedeelte worden beschreven, kunnen afwijken van de exacte instellingen voor uw moederbord. De daadwerkelijke BIOS Setup menu-opties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.
-
- UEFI RAID-configuratie
Alleen Windows 10 64-bit ondersteunt UEFI RAID-configuratie.
Stap:- Ga in de BIOS Setup naar BIOS en stel Windows 10 Features in op Windows 10 en CSM Support op Disabled (Uitgeschakeld). Sla de wijzigingen op en verlaat de BIOS Setup.
- Nadat het systeem opnieuw is opgestart, opent u de BIOS Setup opnieuw. Ga vervolgens naar het submenu Peripherals\RAIDXpert2 Configuration (Randapparatuur\RAIDXpert2-configuratie).
- Druk in het RAIDXpert2 Configuration Utility scherm op <Enter> op Array Management om het Create (Creëer) Array scherm te openen. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks om het scherm Select Physical Disks (Selecteer fysieke schijven) te openen.
- Selecteer in het scherm Select Physical Disks de harde schijven die in de RAID-array moeten worden opgenomen en stel ze in op Enabled (Ingeschakeld). Gebruik vervolgens de pijl-omlaag-toets om naar Apply Changes (Wijzigingen toepassen) te gaan en druk op <Enter>. Ga vervolgens terug naar het vorige scherm en stel de Array Size (Array-grootte), Array Size Unit (Array-grootte-eenheid), Read Cache Policy (Leescachebeleid) en Write Cache Policy (Schrijfcachebeleid) in.
- Nadat u de capaciteit hebt ingesteld, gaat u naar Create Array (Array creëren) en drukt u op <Enter> om te beginnen.
- Na voltooiing keert u terug naar het scherm Array Management. Onder Manage Array Properties kunt u het nieuwe RAID-volume en informatie over RAID-niveau, array-naam, array-capaciteit, enz. zien.
- Legacy RAID ROM configureren
Open het legacy RAID BIOS setup-hulpprogramma om een RAID-array te configureren. Sla deze stap over en ga verder met de installatie van het Windows-besturingssysteem voor een niet-RAID-configuratie.
Stap:- Nadat de POST-geheugentest is gestart en voordat het opstarten van het besturingssysteem begint, zoekt u naar een bericht waarin staat "Press <Ctrl-R> to Configure" (Druk op <Ctrl-R> om te configureren). Druk op <Ctrl> + <R> om het RAID BIOS setup-hulpprogramma te openen.
- Om een nieuwe array te creëren, drukt u op <Enter> op de optie Create Array (Array creëren).
- De selectiebalk gaat naar het gedeelte Disks (Schijven) aan de rechterkant van het scherm. Selecteer de harde schijven die moeten worden opgenomen in de RAID-array. Gebruik de pijl-omhoog of pijl-omlaag-toets om een harde schijf te selecteren en druk op <Insert>. De geselecteerde harde schijf wordt groen weergegeven. Om alle harde schijven te gebruiken, drukt u gewoon op <A> om alles te selecteren. Druk vervolgens op <Enter> en de selectiebalk gaat naar het gedeelte User Input (Gebruikersinvoer) links onder aan het scherm.
- Selecteer eerst een RAID-modus en druk op <Enter>. De beschikbare selecties zijn afhankelijk van het aantal harde schijven dat is geïnstalleerd. Volg vervolgens de instructies op het scherm om de array-grootte op te geven. U kunt All available space (Alle beschikbare ruimte) selecteren om de maximaal toegestane grootte te gebruiken of de pijl-omhoog of pijl-omlaag-toets gebruiken om de grootte aan te passen en op <Enter> drukken.
- Selecteer een caching-modus. Opties zijn Read/Write (Lezen/Schrijven), Read Only (Alleen lezen) en None (Geen). Druk vervolgens op <Enter> om verder te gaan.
- Ten slotte verschijnt een bericht waarin staat "Confirm Creation of Array" (Creëren van array bevestigen). Druk op <C> om te bevestigen of op <Esc> om terug te keren naar het vorige scherm.
- Wanneer u klaar bent, ziet u de nieuwe array op het hoofdscherm. Om het RAID BIOS-hulpprogramma te verlaten, drukt u op <Esc> en vervolgens op <C> om te bevestigen.
- UEFI RAID-configuratie
(Opmerking) Raadpleeg "Interne connectoren" voor de installatie-aanwijzingen voor de M.2- en SATA-connectoren.
De SATA RAID/AHCI-driver en het besturingssysteem installeren
Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.
Het besturingssysteem installeren
Aangezien sommige besturingssystemen al een SATA RAID/AHCI-driver bevatten, hoeft u geen afzonderlijke RAID/AHCI-driver te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we aan om alle vereiste drivers van de moederborddriverschijf te installeren met behulp van "Xpress Install" om de systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra SATA RAID/AHCI-driver verstrekt tijdens het installatieproces van het besturingssysteem, raadpleeg dan de onderstaande stappen:
- Kopieer de Hw10-map onder de map \Boot op de driverschijf naar uw USB-stick.
- Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd de driver te laden, selecteert u Browse (Bladeren).
- Plaats de USB-stick en blader vervolgens naar de locatie van de driver. De locaties van de drivers zijn als volgt: \Hw10\RAID\x64
- Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om de driver te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om de driver te laden. Ga ten slotte verder met de OS-installatie.
Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.
Drivers Installatie
- Installeer eerst het besturingssysteem voordat u de drivers installeert. (De volgende instructies gebruiken Windows 10 als voorbeeld van een besturingssysteem.)
- Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de moederborddriverschijf in uw optische drive. Klik op het bericht "Tap to choose what happens with this disc" (Tik om te kiezen wat er met deze schijf gebeurt) in de rechterbovenhoek van het scherm en selecteer "Run Run.exe" (Run Run.exe uitvoeren). (Of ga naar Deze computer, dubbelklik op de optische drive en voer het programma Run.exe uit.)

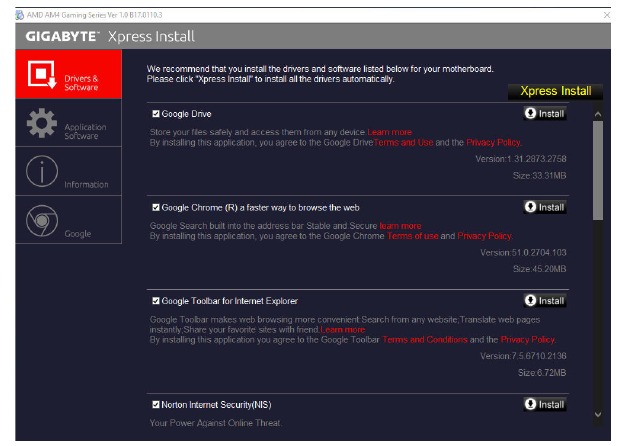

"Xpress Install" scant automatisch uw systeem en geeft vervolgens een lijst weer van alle drivers die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde drivers. Of klik op de pijl
om de drivers die u nodig hebt afzonderlijk te installeren.
Bezoek de website van GIGABYTE voor meer software-informatie.
Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.
Neem contact met ons op
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): http://esupport.gigabyte.com
WEB address (English): http://www.gigabyte.com
WEB address (Chinese): http://www.gigabyte.tw

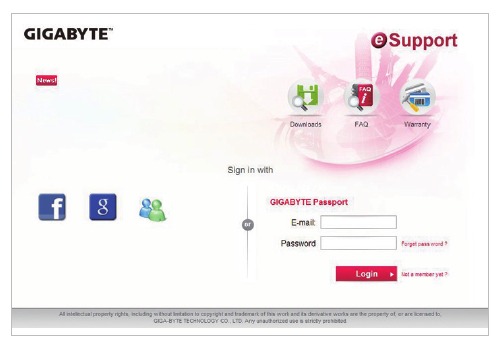

- GIGABYTE eSupport
Om een technische of niet-technische (Sales/Marketing) vraag te stellen, gaat u naar: http://esupport.gigabyte.com
![eSupport]( "GIGABYTE - GA-AB350-Gaming 3 - eSupport")

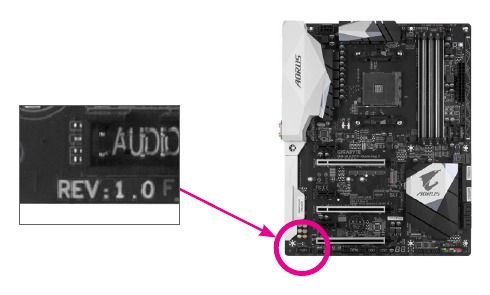

Uw moederbordrevisie identificeren
Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer de revisie van uw moederbord voordat u het moederbord BIOS, drivers of technische informatie bijwerkt.
Voorbeeld:
Ga naar de website van GIGABYTE voor meer productdetails.
Copyright
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden. De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectieve eigenaars.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download GIGABYTE GA-AB350-Gaming 3 - Moederbordhandleiding
