GIGABYTE GA-J3455N-D3H - Handleiding moederbord

Uw moederbordrevisie identificeren

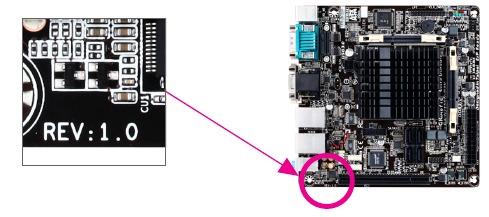

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het BIOS, de stuurprogramma's van het moederbord bijwerkt of wanneer u op zoek bent naar technische informatie.

Voorbeeld:

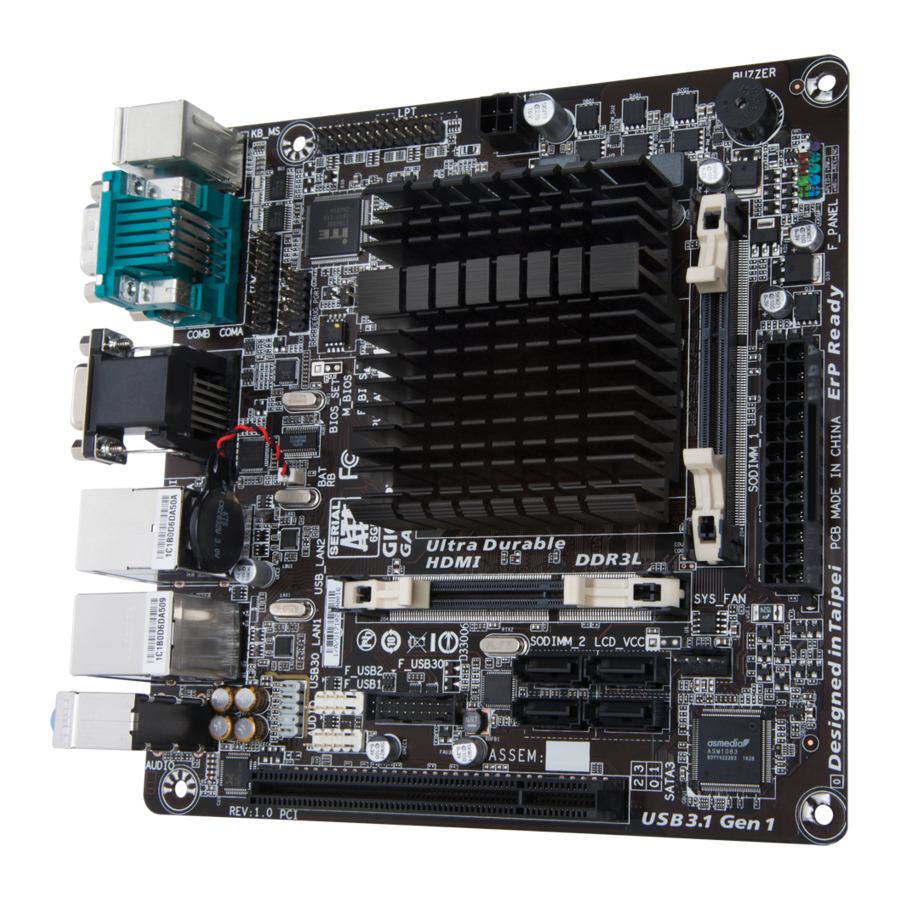

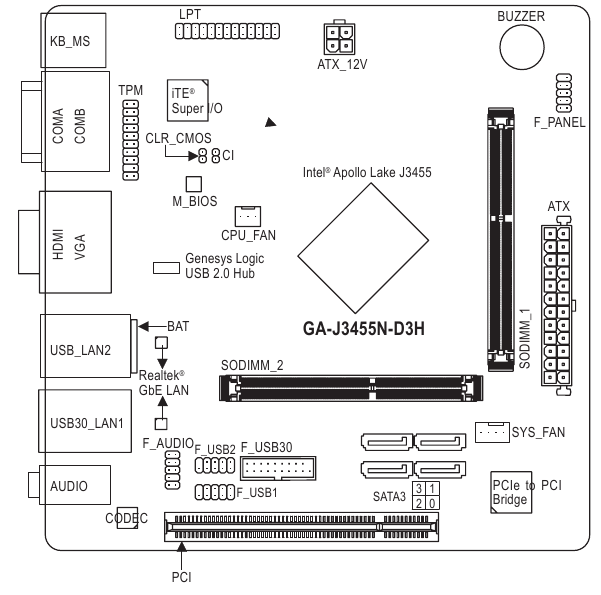

GA-J3455N-D3H Moederbordindeling

Inhoud van de doos

• GA-J3455N-D3H moederbord
• Moederbord driver disk
• Gebruikershandleiding
• Twee SATA-kabels
• I/O-afscherming

* De bovenstaande inhoud van de doos is slechts ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt. De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talloze delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

• Zorg er vóór de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of breek vóór de installatie de S/N-sticker (serienummer) van het moederbord of de garantiesticker van uw dealer niet. Deze stickers zijn vereist voor garantievalidatie.
• Verwijder altijd de wisselstroom door het netsnoer uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, moet u ervoor zorgen dat ze stevig en veilig zijn aangesloten.
• Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
• Het is het beste om een antistatische polsband (ESD) te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen object aan om statische elektriciteit te verwijderen.
• Plaats het moederbord, voordat u het installeert, op een antistatische mat of in een elektrostatisch afgeschermde container.
• Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
• Controleer voordat u het product gebruikt of alle kabels en voedingsconnectoren van uw hardware-componenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mogen schroeven geen contact maken met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen ondergrond.
• Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een natte omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en lichamelijk letsel bij de gebruiker.
• Als u niet zeker bent over een van de installatiestappen of een probleem hebt met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengkabel of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Ga naar de website van GIGABYTE voor ondersteuningslijsten van geheugenmodules.

Ga naar de pagina Support\Utility List op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

Ga naar de website van GIGABYTE voor meer informatie over hardware-installatie.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, hetzelfde merk, dezelfde snelheid en dezelfde chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai het dan om.

Dual Channel geheugenconfiguratie
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte. De twee geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket, zoals hieronder:
Kanaal A: SODIMM_1
Kanaal B: SODIMM_2
Vanwege SoC-beperkingen dient u de volgende richtlijnen te lezen voordat u het geheugen in de Dual Channel-modus installeert.

1. Als er slechts één DDR3L-geheugenmodule moet worden geïnstalleerd, zorg er dan voor dat u deze in de SODIMM_1-socket installeert. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, hetzelfde merk, dezelfde snelheid en dezelfde chips te gebruiken voor optimale prestaties.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

• Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen op het achterpaneel

1. PS/2-toetsenbord en PS/2-muispoort
   Gebruik deze poort om een PS/2-muis of -toetsenbord aan te sluiten en de onderste poort (paars) om een PS/2-toetsenbord aan te sluiten.
2. Seriële poort
   Gebruik de seriële poort om apparaten zoals een muis, modem of andere randapparatuur aan te sluiten.
3. D-Sub-poort
   De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die D-Sub-aansluiting op deze poort ondersteunt.

4. HDMI-poort
   De HDMI-poort is HDCP-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/24-bit 8-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 3840x2160@30 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
   Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u ervoor zorgen dat u het standaardapparaat voor geluidsweergave instelt op HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
   Configuraties met dubbele weergave voor de ingebouwde grafische kaart:
   Configuraties met dubbele weergave worden ondersteund nadat u moederborddrivers in het besturingssysteem hebt geïnstalleerd.
5. RJ-45 LAN-poort
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LED's van de LAN-poort.

   Verbinding/Snelheid LED:

Activiteit LED:

6. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
7. USB 3.1 Gen 1-poort
   De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
8. Line-in (blauw)
   De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optische drive, walkman, enz.
9. Line-out (groen)
   De line-out-aansluiting. Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om frontluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie.
10. Mic-in (roze)
    De Mic-in-aansluiting.

Om 7.1-kanaals audio te configureren, moet u een HD-audio-module op het voorpaneel gebruiken en de meerkanaals audiofunctie inschakelen via de audiodriver. Ga naar de website van GIGABYTE voor meer software-informatie.

• Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.

Interne connectoren

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1/2/3
6. F_PANEL
7. F_AUDIO

8. BAT
9. F_USB30
10. F_USB1/F_USB2
11. LPT
12. TPM
13. CLR_CMOS
14. CI

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

• Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
• Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

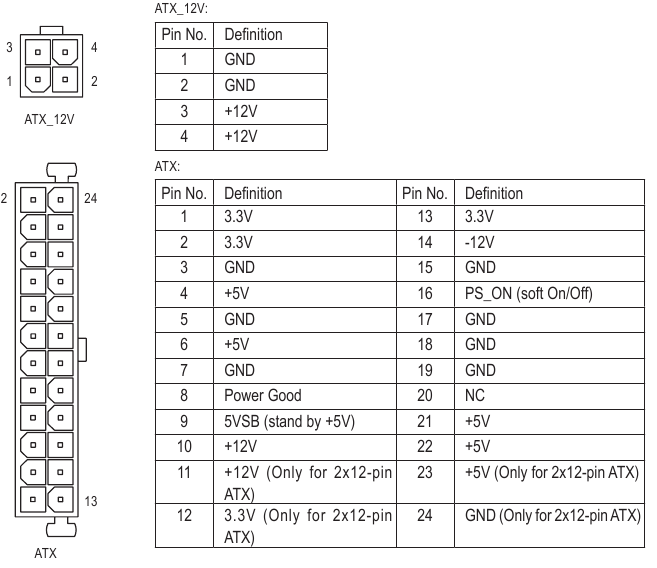

1/2) ATX_12V/ATX (2x2 12V-stroomconnector en 2x12-hoofdstroomconnector)
Met behulp van de stroomconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector. De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.

3/4) CPU_FAN/SYS_FAN (ventilatorheaders)
Het moederbord heeft een 3-pins CPU-ventilatorheader (CPU_FAN) en een 4-pins systeemventilatorheader (SYS_FAN). De meeste ventilatorheaders hebben een foolproof insertieontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aarddraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

5. SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
   De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat.


6. F_PANEL (frontpaneelheader)
   Sluit de aan/uit-schakelaar, de resetknop en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pinbezetting. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.


• PLED (Power LED, geel):

  Maakt verbinding met de stroomstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in bedrijf is. De LED is uit wanneer het systeem in S3/S4-slaapstand staat of is uitgeschakeld (S5).

• PW (aan/uit-schakelaar, rood):
  Maakt verbinding met de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg hoofdstuk "BIOS-instellingen", "chipset" voor meer informatie).
• HD (harde schijf activiteit LED, blauw):
  Maakt verbinding met de harde schijf activiteit LED op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
• RES (resetknop, groen):
  Maakt verbinding met de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en een normale herstart niet lukt.
• NC (paars):
  Geen verbinding.

Het ontwerp van het voorpaneel kan per behuizing verschillen. Een module op het voorpaneel bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, aan/uit-LED, harde schijf activiteit LED, enz. Wanneer u de module van het voorpaneel van uw behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

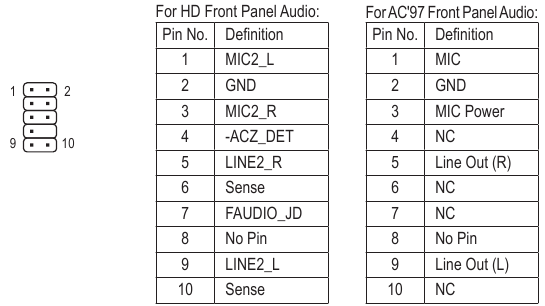

7. F_AUDIO (audioheader voor voorpaneel)
   De audioheader voor het voorpaneel ondersteunt Intel High Definition audio (HD) en AC'97-audio. U kunt uw audiomodule voor het voorpaneel van de behuizing aansluiten op deze header. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.


• De audioheader voor het voorpaneel ondersteunt standaard HD-audio.
• Audiosignalen zijn tegelijkertijd aanwezig op zowel de audioaansluitingen op het voor- als achterpaneel.
• Sommige behuizingen bieden een audiomodule voor het voorpaneel die gescheiden connectoren op elke draad heeft in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule voor het voorpaneel die verschillende draadtoewijzingen heeft.

8. BAT (batterij)
   De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

U kunt de CMOS-waarden wissen door de batterijkabel te verwijderen:

1. Schakel uw computer uit en trek de stekker uit het stopcontact.
2. Trek de batterijkabel los van de batterijkabelheader en wacht een minuut.
3. Steek de batterijkabel erin.
4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

• Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
• Vervang de batterij door een gelijkwaardige. Explosiegevaar als de batterij wordt vervangen door een onjuist model.
• Neem contact op met de plaats van aankoop of de plaatselijke dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
• Let bij het installeren van de batterij op de richting van de positieve (+) en de negatieve (-) kant van de batterij (de positieve kant moet naar boven wijzen).
• Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

9. F_USB30 (USB 3.1 Gen 1-header)
   De header voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aanschaf van het optionele 3,5-inch voorpaneel dat twee USB 3.1 Gen 1-poorten biedt.


10. F_USB1/F_USB2 (USB 2.0/1.1-headers)
    De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele USB-beugel.


• Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB-header.
• Voordat u de USB-beugel installeert, moet u ervoor zorgen dat u uw computer uitschakelt en de stekker uit het stopcontact haalt om schade aan de USB-beugel te voorkomen.

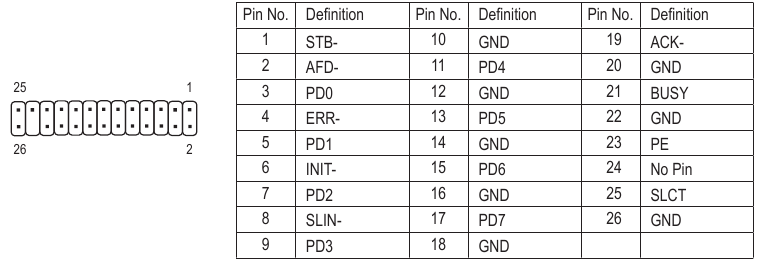

11. LPT (parallelle poort-header)
    De LPT-header kan één parallelle poort leveren via een optionele LPT-poortkabel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele LPT-poortkabel.


12. TPM (Trusted Platform Module-header)
    U kunt een TPM (Trusted Platform Module) op deze header aansluiten.


13. CLR_CMOS (Clear CMOS-jumper)
    Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen enkele seconden aan te raken.


• Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
• Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup" voor BIOS-configuraties).

14. CI (Chassis Intrusion-header)
    Dit moederbord biedt een functie voor chassisdetectie die detecteert of de behuizing is verwijderd. Deze functie vereist een behuizing met een ontwerp voor chassisintrusiondetectie.


BIOS-instellingen

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren. Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden. Om toegang te krijgen tot het BIOS Setup-programma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom wordt ingeschakeld. Om het BIOS te upgraden, gebruikt u het GIGABYTE @BIOS-hulpprogramma, een op Windows gebaseerd hulpprogramma dat de nieuwste versie van het BIOS van internet zoekt en downloadt en het BIOS bijwerkt.

• Omdat het flashen van het BIOS potentieel riskant is, wordt het afgeraden het BIOS te flashen als u geen problemen ondervindt met de huidige versie van het BIOS. Flash het BIOS met de nodige voorzichtigheid. Onjuist flashen van het BIOS kan leiden tot een storing in het systeem.
• Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg de sectie "Standaardwaarden herstellen" in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper in het hoofdstuk Hardware-installatie voor het wissen van de CMOS-waarden.)

Main

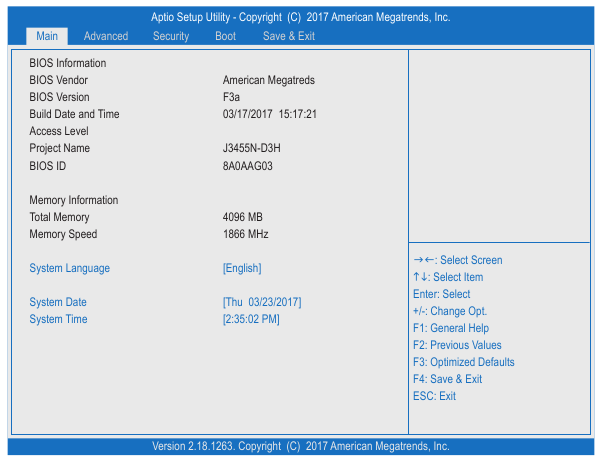

Zodra u het BIOS Setup-programma opent, verschijnt het hoofdmenu (zoals hieronder weergegeven) op het scherm. Gebruik de pijltjestoetsen om tussen de items te bewegen en druk op <Enter> om een submenu te accepteren of te openen.

Help hoofdmenu
De beschrijving op het scherm van een gemarkeerde installatieoptie wordt weergegeven op de onderste regel van het hoofdmenu.

Help submenu
Druk in een submenu op <F1> om een helpscherm (algemene help) weer te geven met functietoetsen die beschikbaar zijn voor het menu. Druk op <Esc> om het helpscherm te verlaten. Help voor elk item bevindt zich in het itemhelpblok aan de rechterkant van het submenu. (Voorbeeld BIOS-versie: F3a)

• Als het systeem niet zo stabiel is als normaal, selecteer dan het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) om uw systeem terug te zetten naar de standaardwaarden.
• De BIOS Setup-menu's die in dit hoofdstuk worden beschreven, dienen alleen ter referentie en kunnen verschillen per BIOS-versie.


Dit gedeelte bevat informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeemdatum handmatig instellen.

System Language
Selecteert de standaardtaal die door het BIOS wordt gebruikt.

System Date
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Tab> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de toets <+> of <-> om de gewenste waarde in te stellen.

System Time
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. 13.00 uur is bijvoorbeeld 13:00:00. Gebruik <Tab> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de toets <+> of <-> om de gewenste waarde in te stellen.

Access Level
Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

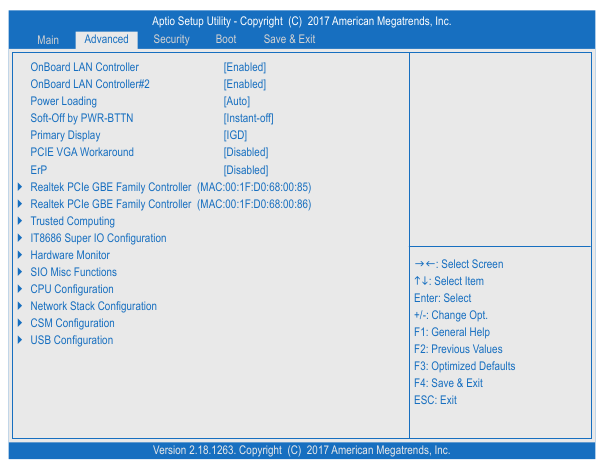

Geavanceerd

OnBoard LAN Controller (LAN1)
Schakelt de onboard LAN-functie in of uit. (Standaard: Ingeschakeld) Als u een netwerkkaart van een derde partij wilt installeren in plaats van de onboard LAN te gebruiken, stelt u dit item in op Uitgeschakeld.

OnBoard LAN Controller#2 (LAN2)
Schakelt de onboard LAN-functie in of uit. (Standaard: Ingeschakeld) Als u een netwerkkaart van een derde partij wilt installeren in plaats van de onboard LAN te gebruiken, stelt u dit item in op Uitgeschakeld.

Power Loading
Schakelt dummy load in of uit. Wanneer de voeding laag belast is, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of uitvalt. Als dit gebeurt, zet u dit op Enabled (Ingeschakeld). Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))

Soft-Off by PWR-BTTN
Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.
Instant-Off (Direct uit) Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
Delay 4 Sec. (Vertraging van 4 seconden) Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem in de slaapstand.

Primary Display
Specificeert de eerste initialisatie van de monitorweergave vanaf de geïnstalleerde PCI-videokaart of de onboard grafische kaart.
IGD Stelt de onboard grafische kaart in als de eerste weergave. (Standaard)
PCI Stelt de grafische kaart op de PCI-sleuf in als de eerste weergave.

PCIE VGA Workaround
Hiermee kunt u de compatibiliteit van de PCI-videokaart vergroten. (Standaard: Uitgeschakeld)

ErP
Bepaalt of het systeem het minste stroom verbruikt in de S5-status (afsluiten). (Standaard: Uitgeschakeld) Opmerking: wanneer dit item is ingesteld op Ingeschakeld, zijn de volgende functies niet meer beschikbaar: Hervatten via alarm, PME-gebeurtenis activeren, inschakelen via muis, inschakelen via toetsenbord en wake on LAN.

Realtek PCIe GBE Family Controller (LAN1)
Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratie-opties.

Realtek PCIe GBE Family Controller (LAN2)
Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratie-opties.

Trusted Computing
Schakelt Trusted Platform Module (TPM) in of uit.

IT8686 Super IO Configuration
Dit gedeelte biedt informatie over de super I/O-chip en stelt u in staat om de seriële poort en de parallelle poort te configureren.

Hardware Monitor
CPU Temperature/System Temperature
Geeft de huidige CPU/systeemtemperatuur weer.
CPU/System Fan Speed
Geeft de huidige CPU/systeem ventilatorsnelheden weer.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ
Geeft de huidige systeemspanningen weer.

SIO Misc Functions
AC BACK
Bepaalt de status van het systeem na de terugkeer van stroom na een AC-stroomuitval.
Memory (Geheugen) Het systeem keert terug naar de laatst bekende actieve status na de terugkeer van de AC-stroom.
Always On (Altijd aan) Het systeem wordt ingeschakeld bij de terugkeer van de AC-stroom.
Always Off (Altijd uit) Het systeem blijft uit bij de terugkeer van de AC-stroom. (Standaard)
Case Open
Geeft de detectiestatus weer van het chassis-intrusiedetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeemchassisbehuizing is verwijderd, wordt in dit veld "Open" weergegeven, anders wordt "Close" weergegeven. Om de status van de chassisintrusie te wissen, zet u Reset Case Open Status (Status van geopende behuizing resetten) op Enabled (Ingeschakeld), slaat u de instellingen op in de CMOS en start u vervolgens uw systeem opnieuw op.
Reset Case Open Status
Disabled (Uitgeschakeld) Behoudt of wist het record van de vorige chassisintrusiestatus. (Standaard)
Enabled (Ingeschakeld) Wist het record van de vorige chassisintrusiestatus en het veld Case Open (Behuizing open) toont "No" (Nee) bij de volgende keer opstarten.
Case intrusion Prompt
Hiermee kunt u bepalen of de melding van de chassisintrusie moet worden weergegeven bij het opstarten van het systeem. (Standaard: Uitgeschakeld)

CPU Configuration

CPU Power Management
EIST
Schakelt Enhanced Intel ® Speed Step Technology (EIST) in of uit. Afhankelijk van de CPU-belasting kan de Intel® EIST-technologie de CPU-spanning en de kernfrequentie dynamisch en effectief verlagen om het gemiddelde stroomverbruik en de warmteproductie te verminderen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Ingeschakeld)
Turbo Mode
Hiermee kunt u bepalen of de Intel ® CPU Turbo Boost-technologie moet worden ingeschakeld. (Standaard: Ingeschakeld)

C-States
Schakelt ondersteuning voor C-States in of uit. (Standaard: Ingeschakeld)
Enhanced C-states
Hiermee kunt u bepalen of de CPU C-statussen mag invoeren. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. Dit item is alleen configureerbaar wanneer C-States is ingeschakeld. (Standaard: Ingeschakeld)

Active Processor Cores
Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren. (Standaard: Uitgeschakeld)
Intel Virtualization Technology
Schakelt Intel ® Virtualization Technology in of uit. Virtualisatie verbeterd door Intel ® Virtualization Technology zorgt ervoor dat een platform meerdere besturingssystemen en toepassingen in onafhankelijke partities kan uitvoeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Ingeschakeld)
VT-d
Schakelt Intel ® Virtualization Technology voor Directed I/O in of uit. (Standaard: Uitgeschakeld)

Network Stack Configuration
Network Stack
Schakelt opstarten vanaf het netwerk in of uit om een OS in GPT-indeling te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
Ipv4 PXE Support
Schakelt IPv4 PXE Support in of uit. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld.
Ipv4 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld.
Ipv6 PXE Support
Schakelt IPv6 PXE Support in of uit. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld.
Ipv6 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld.
PXE boot wait time
Hiermee kunt u configureren hoe lang er moet worden gewacht voordat u op <Esc> kunt drukken om de PXE-boot af te breken. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld. (Standaard: 0)
Media detect count
Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item is alleen configureerbaar wanneer Network Stack is ingeschakeld. (Standaard: 1)

CSM Configuration
CSM Support
Schakelt UEFI CSM (Compatibility Support Module) in of uit ter ondersteuning van een oud PC-bootproces.
Ingeschakeld Schakelt UEFI CSM in. (Standaard)
Uitgeschakeld Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-bootproces.
Network
Hiermee kunt u selecteren of de UEFI of legacy optie-ROM voor de LAN-controller moet worden ingeschakeld.
Niet starten Schakelt optie-ROM uit.
UEFI Schakelt alleen UEFI optie-ROM in. (Standaard)
Legacy Schakelt alleen legacy optie-ROM in.
Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.

Storage
Hiermee kunt u selecteren of de UEFI of legacy optie-ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
Niet starten Schakelt optie-ROM uit.
UEFI Schakelt alleen UEFI optie-ROM in. (Standaard)
Legacy Schakelt alleen legacy optie-ROM in.
Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.
Video
Hiermee kunt u selecteren of de UEFI of legacy optie-ROM voor de grafische controller moet worden ingeschakeld.
Niet starten Schakelt optie-ROM uit.
UEFI Schakelt alleen UEFI optie-ROM in. (Standaard)
Legacy Schakelt alleen legacy optie-ROM in.
Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.
Other PCI devices
Hiermee kunt u selecteren of de UEFI of Legacy optie-ROM moet worden ingeschakeld voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers.
Niet starten Schakelt optie-ROM uit.
UEFI Schakelt alleen UEFI optie-ROM in. (Standaard)
Legacy Schakelt alleen legacy optie-ROM in.
Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.

USB Configuration
Onboard USB Feature
Hiermee schakelt u de onboard USB-functie in of uit. (Standaard: Ingeschakeld)
Legacy USB Support
Hiermee kan een USB-toetsenbord/muis worden gebruikt in MS-DOS. (Standaard: Ingeschakeld)
XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
USB Mass Storage Driver Support
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
USB Storage Devices
Geeft een lijst weer van aangesloten USB-opslagapparaten. Dit item wordt alleen weergegeven wanneer een USB-opslagapparaat is geïnstalleerd.

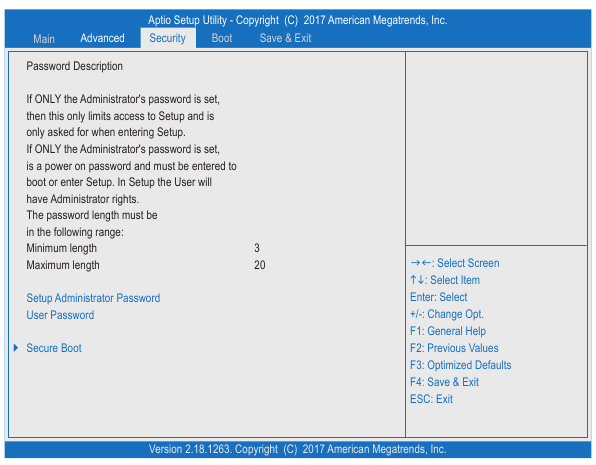

Beveiliging

Setup Administrator Password
Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. In tegenstelling tot het gebruikerswachtwoord kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.

User Password
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en wanneer u om het wachtwoord wordt gevraagd, voert u eerst het juiste wachtwoord in. Wanneer u wordt gevraagd om een nieuw wachtwoord, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen. OPMERKING: Zorg ervoor dat u eerst het beheerderswachtwoord instelt voordat u het gebruikerswachtwoord instelt.

HDD Security Configuration
Geeft een lijst weer van aangesloten harde schijven en stelt u in staat om een wachtwoord in te stellen voor een specifieke harde schijf. Dit item verschijnt alleen wanneer er een harde schijf is geïnstalleerd.

Secure Boot
System Mode
Geeft de huidige systeemmodus weer.
Secure Boot
Geeft de huidige beveiligde opstartstatus weer.
Vendor Keys
Geeft de leverancierssleutels weer.

Attempt Secure Boot
Schakelt de beveiligde opstartfunctie in of uit. Secure Boot vereist dat alle applicaties die tijdens het opstartproces worden uitgevoerd, vooraf zijn ondertekend met geldige digitale certificaten. Op deze manier weet het systeem dat er niet is geknoeid met alle bestanden die worden geladen voordat Windows 8 wordt geladen en naar het aanmeldscherm gaat. (Standaard: Uitgeschakeld)
Secure Boot Mode
Hiermee kunt u de beveiligde opstartmodus configureren. (Standaard: Aangepast)

Key Management
Deze sectie biedt u configuratieopties voor beveiligd opstartsleutelbeheer.

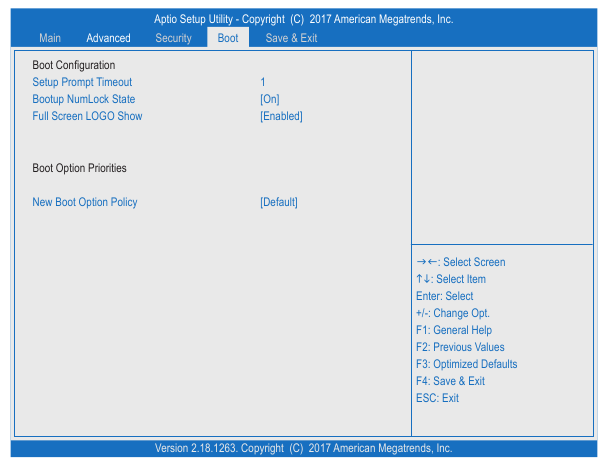

Opstarten

Setup Prompt Timeout
Hiermee kunt u het aantal seconden configureren dat u in het BIOS setup prompt scherm wilt blijven. (Standaard: 1)
Bootup NumLock State
Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
Full Screen LOGO Show
Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Uitgeschakeld slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)

Boot Option #1/2/3
Specificeert de algemene opstartvolgorde van de beschikbare apparaten. U kunt bijvoorbeeld een harde schijf instellen als de eerste prioriteit (Boot Option #1) en een dvd-romstation als de tweede prioriteit (Boot Option #2). De lijst geeft alleen het apparaat weer met de hoogste prioriteit voor een specifiek type. Er wordt bijvoorbeeld alleen een harde schijf weergegeven die is gedefinieerd als de eerste prioriteit in het submenu Hard Drive BBS Priorities.
Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:".
Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bits, selecteert u het optische station dat de Windows 7 64-bits installatieschijf bevat en het voorvoegsel "UEFI:" heeft.

Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die Boot from LAN-functie ondersteunen, enz. Druk op <Enter> op dit item om het submenu te openen dat de apparaten van hetzelfde type weergeeft die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat van dit type is geïnstalleerd.

New Boot Option Policy
Hiermee kunt u bepalen of de opstartvolgorde moet worden gewijzigd wanneer er een nieuw apparaat wordt toegevoegd.
Standaard behoudt de vorige instellingen voor de opstartvolgorde. (Standaard)
Plaats Eerste Stel het nieuw toegevoegde apparaat in als het eerste opstartapparaat.
Plaats Laatste Stel het nieuw toegevoegde apparaat in als het laatste opstartapparaat.

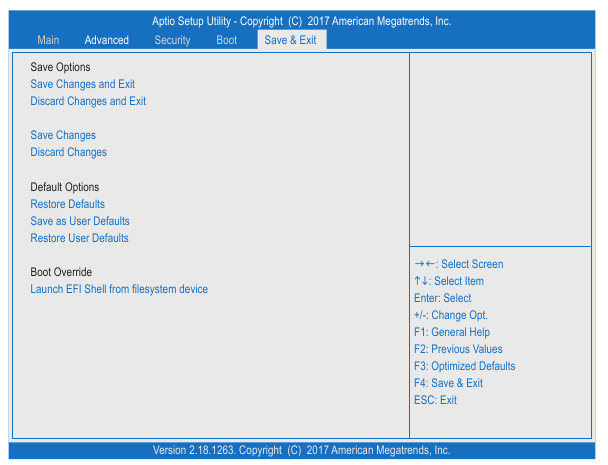

Opslaan & afsluiten

Save Changes and Exit
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit slaat de wijzigingen op in de CMOS en sluit het BIOS Setup-programma af. Selecteer Nee of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.

Discard Changes and Exit
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit sluit de BIOS Setup af zonder de wijzigingen die in de BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.

Save Changes
Druk op <Enter> op dit item en selecteer Yes (Ja) om de wijzigingen op te slaan in de CMOS. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.

Discard Changes
Druk op <Enter> op dit item en selecteer Yes (Ja) om de BIOS-wijzigingen te annuleren. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.

Restore Defaults
Druk op <Enter> op dit item en selecteer Yes (Ja) om de standaard fabrieksinstellingen van het BIOS te laden. De standaard BIOS-instellingen helpen het systeem om optimaal te werken. Laad altijd de geoptimaliseerde standaardinstellingen na het updaten van het BIOS of na het wissen van de CMOS-waarden.

Save as User Defaults
Sla de huidige BIOS-instellingen op als door de gebruiker gedefinieerde standaardinstellingen.

Restore User Defaults
Laad de door de gebruiker gedefinieerde standaardinstellingen voor alle BIOS-opties.

Boot Override
Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en start op vanaf dat apparaat.

Launch EFI Shell from filesystem device
Hiermee kunt u de EFI Shell-applicatie (shell.efi) starten vanaf een van de beschikbare bestandssysteemapparaten. Druk op <Enter> op deze optie en het systeem wordt automatisch opnieuw opgestart naar het EFI Shell-scherm.

Installatie van stuurprogramma's

• Installeer eerst het besturingssysteem voordat u de stuurprogramma's installeert. (De volgende instructies gebruiken Windows 10 als voorbeeld van een besturingssysteem.)
• Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de driverdisk van het moederbord in uw optische station. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "Run Run.exe." (Of ga naar Deze computer, dubbelklik op het optische station en voer het Run.exe-programma uit.)

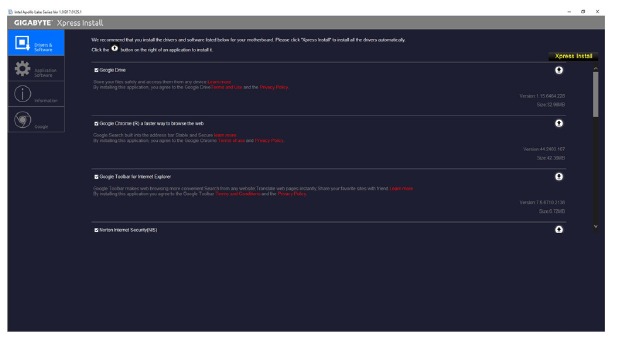

"Xpress Install" scant automatisch uw systeem en geeft vervolgens een lijst weer van alle stuurprogramma's die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde stuurprogramma's. Of klik op de pijl pictogram om de stuurprogramma's die u nodig hebt afzonderlijk te installeren.

Neem contact met ons op
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. en niet-tech. ondersteuning (verkoop/marketing): http://esupport.gigabyte.com
WEB-adres (Engels): http://www.gigabyte.com
WEB-adres (Chinees): http://www.gigabyte.tw

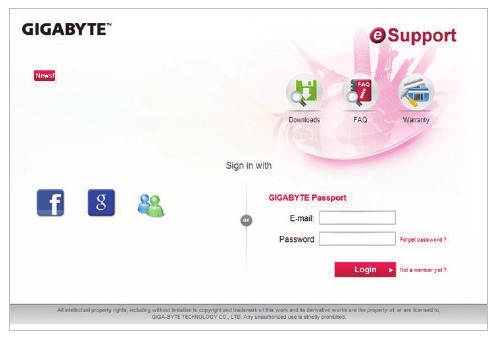

• GIGABYTE eSupport
  Om een technische of niet-technische (verkoop/marketing) vraag in te dienen, gaat u naar: http://esupport.gigabyte.com


Referenties

• GIGABYTE - eSupport
• GIGABYTE Colombia
• GIGABYTE 技嘉科技

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE GA-J3455N-D3H - Handleiding moederbord

Beschikbare talen
