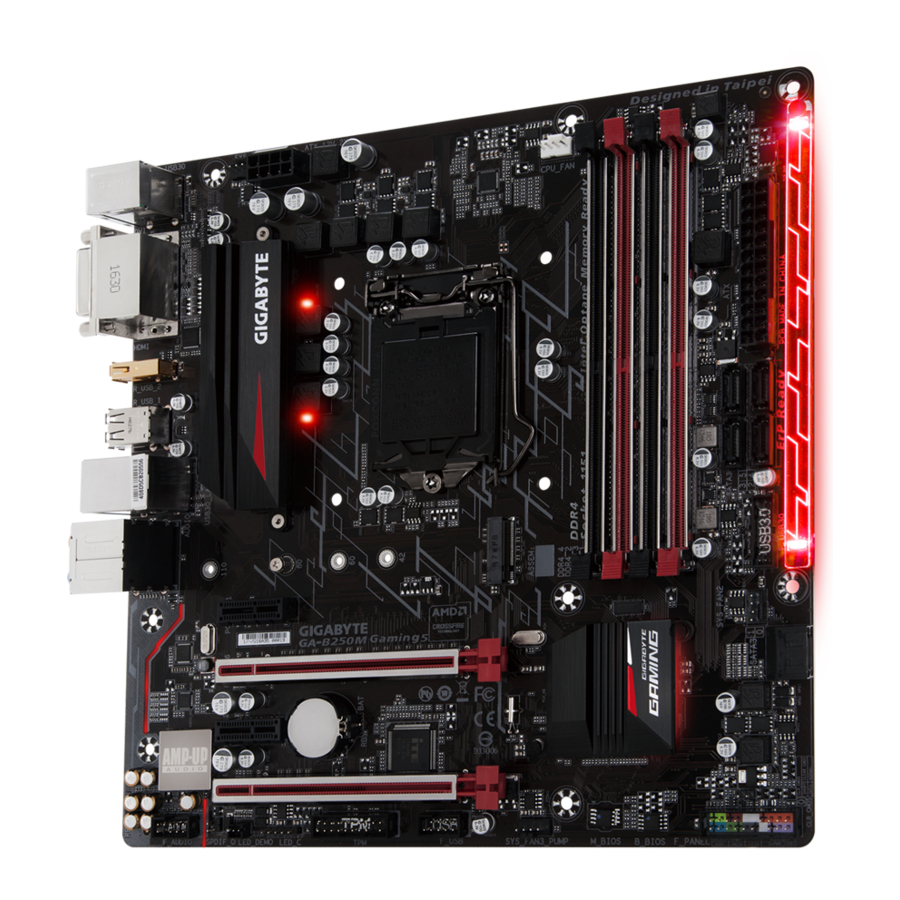

GIGABYTE GA-B250M-Gaming 5 - Handleiding moederbord

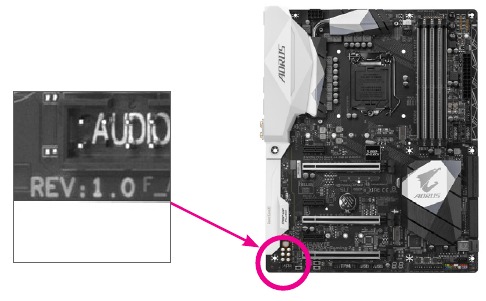

De revisie van uw moederbord identificeren

Het revisienummer op uw moederbord ziet er zo uit: "REV: X.X." Bijvoorbeeld: "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer de revisie van uw moederbord voordat u het BIOS, de stuurprogramma's van het moederbord bijwerkt of wanneer u op zoek bent naar technische informatie.

Voorbeeld:

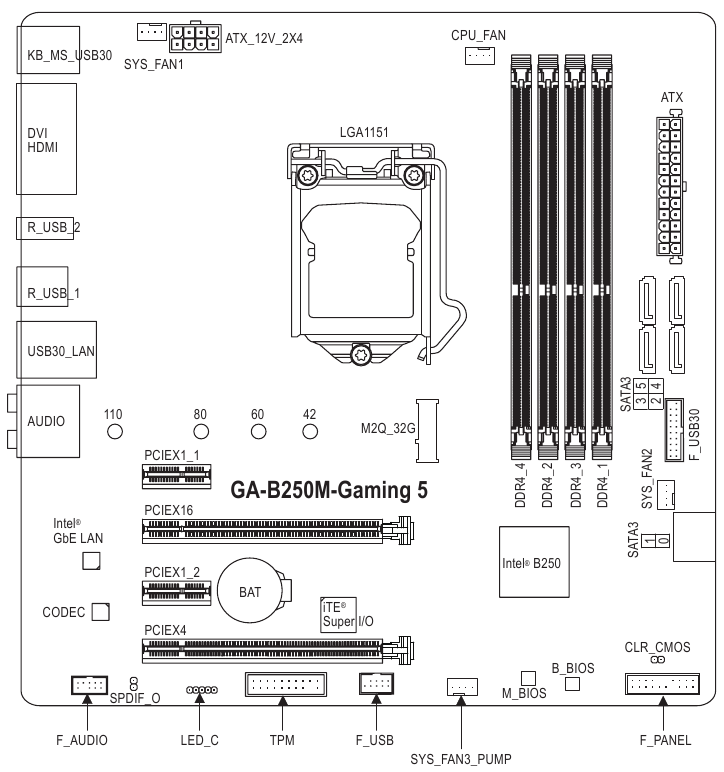

Lay-out moederbord

Inhoud van de doos

• GA-B250M-Gaming moederbord
• Driverdisk moederbord
• Handleiding
• Vier SATA-kabels
• I/O-afscherming

* De bovenstaande inhoud van de doos is alleen ter referentie en de werkelijke items zijn afhankelijk van de productverpakking die u ontvangt.
De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de handleiding zorgvuldig door en volg deze procedures:

• Controleer voor de installatie of de behuizing geschikt is voor het moederbord.
• Verwijder of breek vóór de installatie de S/N-sticker (serienummer) van het moederbord of de garantiesticker van uw dealer niet. Deze stickers zijn vereist voor de garantievalidatie.
• Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Zorg er bij het aansluiten van hardwarecomponenten op de interne connectoren op het moederbord voor dat ze stevig en veilig zijn aangesloten.
• Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
• Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
• Plaats het moederbord, voordat u het installeert, op een antistatische pad of in een elektrostatische afschermcontainer.
• Zorg ervoor dat de voeding is uitgeschakeld voordat u de voedingskabel van het moederbord aansluit of loskoppelt.
• Zorg ervoor dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm voordat u de stroom inschakelt.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen ondergrond.
• Plaats het computersysteem niet in een omgeving met hoge temperaturen of een vochtige omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en tot fysiek letsel van de gebruiker.
• Als u niet zeker bent van installatiestappen of een probleem hebt met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Ga naar de website van GIGABYTE voor ondersteuningslijsten van CPU's, geheugenmodules, SSD's en M.2-apparaten.

Ga naar de pagina Support\Utility List (Ondersteuning\Lijst met hulpprogramma's) op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

• Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente CPU-ondersteuningslijst.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
• Zoek pin 1 van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket lokaliseren.)
• Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de CPU.
• Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie buiten de hardwarespecificaties in te stellen, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

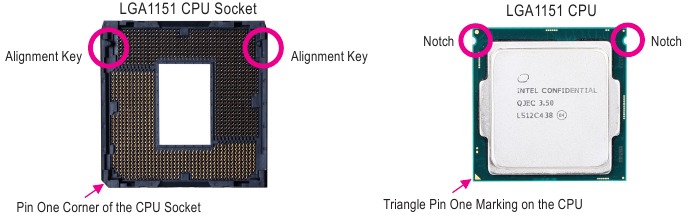

De CPU installeren

Zoek de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.

Verwijder de CPU-socketkap niet voordat u de CPU plaatst. Deze kan automatisch van de laadplaat springen tijdens het opnieuw vergrendelen van de hendel nadat u de CPU hebt geplaatst.

Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai het dan om.

Dual Channel-geheugenconfiguratie

Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de originele geheugenbandbreedte.

De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets, zoals hieronder:

Kanaal A: DDR4_2, DDR4_4
Kanaal B: DDR4_1, DDR4_3

Tabel met Dual Channel-geheugenconfiguraties

(SS=Single-Sided, DS=Double-Sided, "- -"=Geen geheugen)

Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Bij het inschakelen van de Dual Channel-modus met twee of vier geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

• Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen op het achterpaneel

1. PS/2-toetsenbord-/muispoort
   Gebruik deze poort om een PS/2-muis of -toetsenbord aan te sluiten.
2. USB 3.1 Gen 1-poort
   De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. U kunt een USB DAC op deze poort aansluiten of deze poort gebruiken voor USB-apparaten.
3. DVI-D-poort ^(Opmerking)
   De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die DVI-D-aansluiting ondersteunt op deze poort.
4. HDMI-poort
   De HDMI-poort is HDCP-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/16-bits 8-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@24 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.

   Na het installeren van het HDMI-apparaat, moet u het standaardapparaat voor geluidsweergave instellen op HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
5. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten. U kunt een USB DAC op deze poort aansluiten of deze poort gebruiken voor USB-apparaten.
6. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
7. RJ-45 LAN-poort
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Hieronder worden de statussen van de LAN-poort-LED's beschreven.

   Verbindings-/snelheids-LED:

   Status	Beschrijving
   Oranje	Gegevenssnelheid van 1 Gbps
   Groen	Gegevenssnelheid van 100 Mbps
   Uit	Gegevenssnelheid van 10 Mbps

   Activiteits-LED:

   Status	Beschrijving
   Knipperend	Er vindt gegevensverzending of -ontvangst plaats
   Aan	Er vindt geen gegevensverzending of -ontvangst plaats

8. USB 3.1 Gen 1-poort
   De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.

(Opmerking) De DVI-D-poort ondersteunt geen D-Sub-aansluiting via een adapter.

9. Center-/subwoofer-luidsprekeruitgang
   Gebruik deze audio-aansluiting om center-/subwoofer-luidsprekers aan te sluiten in een 5.1/7.1-kanaals audioconfiguratie.
10. Achterluidsprekeruitgang
    Deze aansluiting kan worden gebruikt om achterluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie.
11. Optische S/PDIF-uitgangsaansluiting
    Deze aansluiting biedt digitale audio-uitvoer naar een extern audiosysteem dat digitale optische audio ondersteunt. Voordat u deze functie gebruikt, moet u ervoor zorgen dat uw audiosysteem een optische digitale audio-ingangsaansluiting biedt.
12. Lijningang
    De lijningangsaansluiting. Gebruik deze audio-aansluiting voor lijningangsapparaten, zoals een optische schijf, walkman, enz.
13. Lijnuitgang
    Gebruik deze audio-aansluiting voor een hoofdtelefoon of een 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om voorluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie.
14. Microfooningang
    De microfooningangsaansluiting.

Als u een zijluidspreker wilt installeren, moet u de lijningangs- of microfooningangsaansluiting opnieuw toewijzen als zijluidsprekeruitgang via de audiodriver. Bezoek de website van GIGABYTE voor meer software-informatie.

•
  Wanneer u de kabel verwijdert die is aangesloten op een aansluiting op het achterpaneel, moet u eerst de kabel van uw apparaat verwijderen en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de aansluiting. Beweeg de kabel niet heen en weer om een elektrische kortsluiting in de kabelaansluiting te voorkomen.

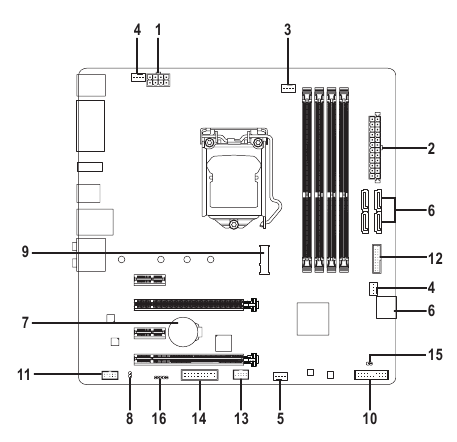

Interne connectoren

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

• Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
• Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel goed is bevestigd aan de connector op het moederbord.

ATX_12V_2X4/ATX (2x4 12V-stroomconnector en 2x12 hoofdvoedingsconnector)
Door het gebruik van de stroomconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector. De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.

Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

ATX_12V_2X4:

ATX:

CPU_FAN/SYS_FAN1/2 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilator snelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

CPU_FAN/SYS_FAN1

SYS_FAN2

•
  Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratie jumperblokken. Plaats geen jumperkap op de headers.

SYS_FAN3_PUMP (Systeemventilator/waterkoelingspompheader)
De ventilator/pompheader is 4-pins en heeft een foolproof invoegontwerp. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilator snelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren. De header biedt ook snelheidsregeling voor een waterkoelingspomp, zie hoofdstuk "BIOS Setup," "M.I.T.," voor meer informatie

SATA3 0/1/2/3/4/5 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat.

Om hot-plugging voor de SATA-poorten in te schakelen, raadpleegt u hoofdstuk "BIOS Setup," "Peripherals\SATA And RST Configuration," voor meer informatie.

BAT (Batterij)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

U kunt de CMOS-waarden wissen door de batterij te verwijderen:

1. Schakel uw computer uit en haal de stekker uit het stopcontact.
2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp, zoals een schroevendraaier, om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden lang kortsluiten.)
3. Vervang de batterij.
4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

•
  Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de batterij vervangt.
• Vervang de batterij door een gelijkwaardige. Explosiegevaar als de batterij wordt vervangen door een onjuist model.
• Neem contact op met de plaats van aankoop of de lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
• Let bij het plaatsen van de batterij op de richting van de positieve (+) en de negatieve (-) zijde van de batterij (de positieve zijde moet naar boven wijzen).
• Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

SPDIF_O (S/PDIF-uitgangsheader)
Deze header ondersteunt digitale S/PDIF-uitgang en sluit een digitale S/PDIF-audiokabel aan (meegeleverd door uitbreidingskaarten) voor digitale audio-uitvoer van uw moederbord naar bepaalde uitbreidingskaarten, zoals grafische kaarten en geluidskaarten. Sommige grafische kaarten kunnen bijvoorbeeld vereisen dat u een digitale S/PDIF-audiokabel gebruikt voor digitale audio-uitvoer van uw moederbord naar uw grafische kaart als u een HDMI-scherm op de grafische kaart wilt aansluiten en tegelijkertijd digitale audio-uitvoer van het HDMI-scherm wilt hebben. Lees voor informatie over het aansluiten van de digitale S/PDIF-audiokabel zorgvuldig de handleiding voor uw uitbreidingskaart.

M2Q_32G (M.2 Socket 3-connector)
De M.2-connector ondersteunt M.2 SATA SSD's en M.2 PCIe SSD's.

Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.

Stap 1:
Gebruik een schroevendraaier om de schroef en moer van het moederbord los te maken. Zoek het juiste montagegat voor de te installeren M.2 SSD en schroef vervolgens eerst de moer vast.

Stap 2:
Schuif de M.2 SSD onder een hoek in de connector.

Stap 3:
Druk de M.2 SSD omlaag en zet hem vervolgens vast met de schroef.

Selecteer het juiste gat voor de te installeren M.2 SSD en draai de schroef en moer weer vast.

Installatie-opmerkingen voor de M2Q_32G en SATA-connectoren:
Vanwege het beperkte aantal lanes dat door de chipset wordt geleverd, kan de beschikbaarheid van de SATA-connectoren worden beïnvloed door het type apparaat dat in de M2Q_32G-connector is geïnstalleerd. De M2Q_32G-connector deelt bandbreedte met de SATA3 5-connector. Raadpleeg de volgende tabel voor details.

Type M.2 SSD/connector	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Geen M.2 SSD geïnstalleerd

: Beschikbaar,
: Niet beschikbaar

F_PANEL (Header voor voorpaneel)
Sluit de aan/uit-schakelaar, de reset-schakelaar, de luidspreker, de schakelaar/sensor voor het binnendringen van de behuizing en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

• PLED/PWR_LED (Power-LED, geel/paars):
  Wordt aangesloten op de voedingsstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).

• PW (Aan/uit-schakelaar, rood):
  Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt configureren hoe u uw systeem uitschakelt met behulp van de aan/uit-schakelaar (raadpleeg hoofdstuk "BIOS Setup", "Power" voor meer informatie).
• SPEAK (Luidspreker, oranje):
  Wordt aangesloten op de luidspreker op het voorpaneel van de behuizing. Het systeem meldt de opstartstatus van het systeem door een pieptoon te laten horen. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
• HD (LED voor harde schijfactiviteit, blauw):
  Wordt aangesloten op de LED voor harde schijfactiviteit op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
• RES (Reset-schakelaar, groen):
  Wordt aangesloten op de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en niet normaal opnieuw kan worden opgestart.
• CI (Chassis Intrusion Header, grijs):
  Wordt aangesloten op de schakelaar/sensor voor het binnendringen van de behuizing op de behuizing die kan detecteren of de behuizingsklep is verwijderd. Deze functie vereist een behuizing met een schakelaar/sensor voor het binnendringen van de behuizing.
• NC (Oranje): Geen verbinding.

Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, een reset-schakelaar, een aan/uit-LED, een LED voor harde schijfactiviteit, een luidspreker enz. Wanneer u uw voorpaneelmodule van de behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

F_AUDIO (audioheader voor voorpaneel)
De audioheader voor het voorpaneel ondersteunt Intel High Definition Audio (HD) en AC'97-audio. U kunt uw audiomodule voor het voorpaneel van de behuizing op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.

Voor HD Front Panel Audio:

Voor AC'97 Front Panel Audio:

•
  De audioheader voor het voorpaneel ondersteunt standaard HD-audio.
• Audiosignalen zijn tegelijkertijd aanwezig op zowel de audioaansluitingen op het voor- als achterpaneel.
• Sommige behuizingen bieden een audiomodule voor het voorpaneel met afzonderlijke connectoren op elke draad in plaats van één enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule voor het voorpaneel met verschillende draadtoewijzingen.

F_USB30 (USB 3.1 Gen 1-header)
De header voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aanschaf van het optionele 3,5-inch voorpaneel met twee USB 3.1 Gen 1-poorten.

F_USB (USB 2.0/1.1-header)
De header voldoet aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele USB-beugel.

•
  Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB 2.0/1.1-header.
• Voordat u de USB-beugel installeert, moet u ervoor zorgen dat u uw computer uitschakelt en de stekker uit het stopcontact haalt om schade aan de USB-beugel te voorkomen.

TPM (Trusted Platform Module-header)
U kunt een TPM (Trusted Platform Module) op deze header aansluiten.

CLR_CMOS (Clear CMOS-jumper)
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen een paar seconden aan te raken.

Open: normaal

Short: Clear CMOS Values

•
  Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
• Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup" voor BIOS-configuraties).

LED_C (RGB (RGBW) LED-strip verlengkabel header)
De header kan worden gebruikt om een standaard 5050 RGB (RGBW) LED-strip (12V/G/R/B/W) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.

Sluit een uiteinde van de RGB (RGBW) LED-strip verlengkabel aan op de header en het andere uiteinde op uw RGB (RGBW) LED-strip. De zwarte draad (gemarkeerd met een driehoek op de stekker) van de verlengkabel moet worden aangesloten op pin 1 (12V) van deze header. De 12V-pin (gemarkeerd met een pijl) aan het andere uiteinde van de verlengkabel moet worden uitgelijnd met de 12V van de LED-strip. Wees voorzichtig met de aansluitrichting van de LED-strip; een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

Raadpleeg de instructies in hoofdstuk "BIOS Setup" voor informatie over het in- en uitschakelen van de lampjes van de RGB (RGBW) LED-strip.

Schakel, voordat u de apparaten installeert, de apparaten en uw computer uit. Trek de stekker uit het stopcontact om schade aan de apparaten te voorkomen.

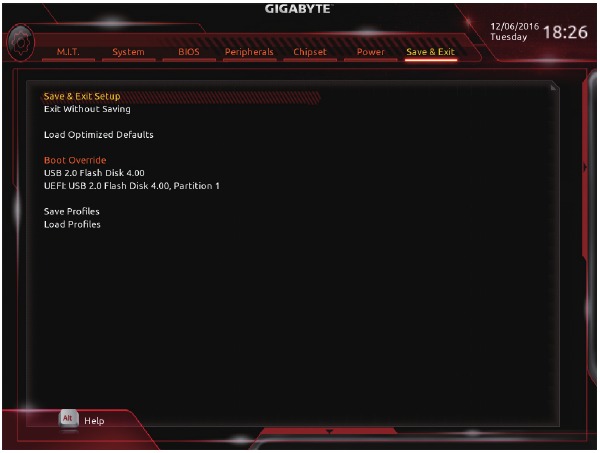

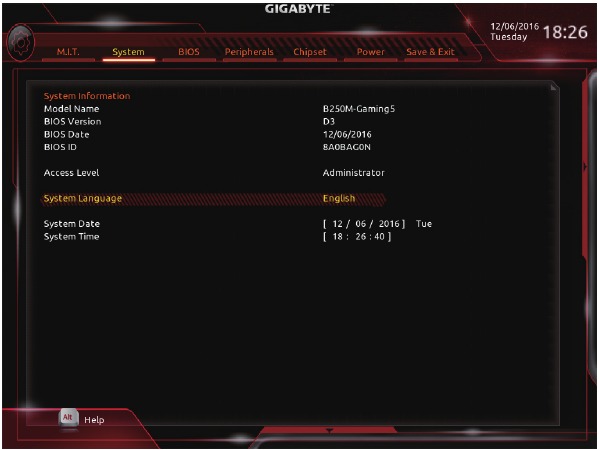

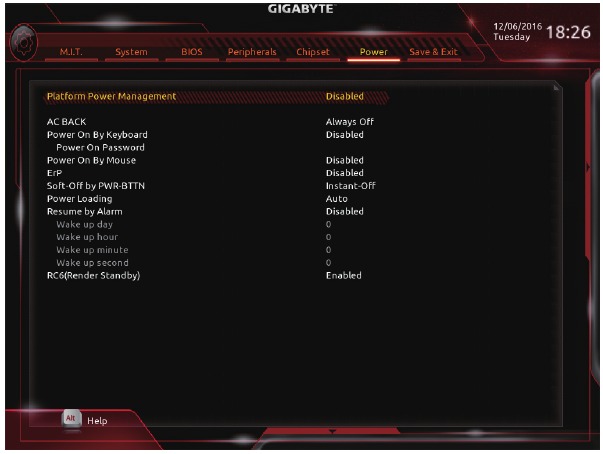

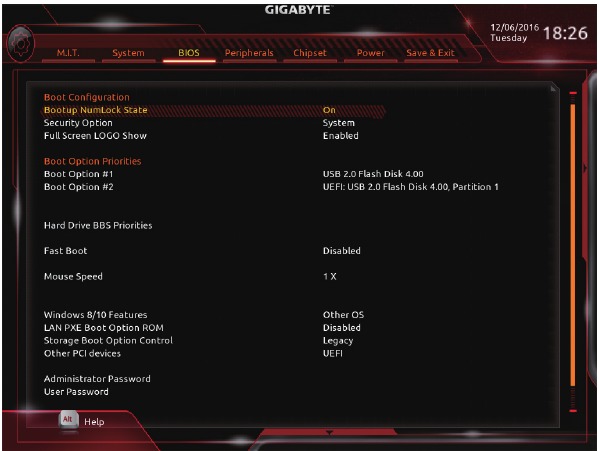

BIOS-instelling

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-instelprogramma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden. Om toegang te krijgen tot het BIOS-instelprogramma, drukt u tijdens de POST op de <Delete>-toets wanneer de stroom is ingeschakeld. Om het BIOS te upgraden, gebruikt u de GIGABYTE Q-Flash of BIOS-utility.

• Q-Flash stelt de gebruiker in staat om snel en eenvoudig een back-up van het BIOS te maken of te upgraden zonder het besturingssysteem te openen.
• BIOS is een Windows-gebaseerde utility die de nieuwste versie van BIOS van internet zoekt en downloadt en het BIOS bijwerkt.

•
  Omdat het flashen van BIOS potentieel riskant is, wordt aanbevolen het BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van BIOS. Om het BIOS te flashen, doet u dit met de nodige voorzichtigheid. Onvoldoende BIOS-flashing kan leiden tot een storing in het systeem.
• Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper in het hoofdstuk Hardware-installatie voor het wissen van de CMOS-waarden.)

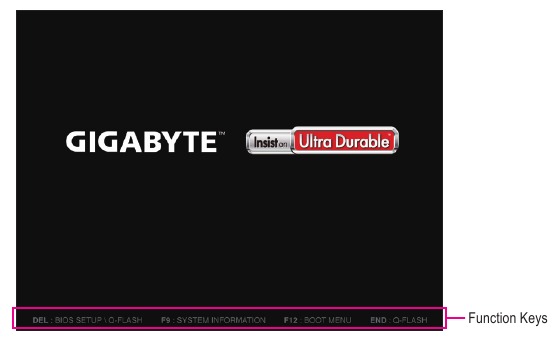

Opstartscherm

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart. (Voorbeeld BIOS-versie: D3)

Er zijn twee verschillende BIOS-modi, zoals hieronder, en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren. Easy Mode stelt gebruikers in staat om snel hun huidige systeeminformatie te bekijken of aanpassingen te maken voor optimale prestaties. In Easy Mode kunt u uw muis gebruiken om door configuratie-items te bladeren.

•
  Als het systeem niet stabiel is zoals gewoonlijk, selecteer dan het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardinstellingen.
• De BIOS Setup-menu's die in dit hoofdstuk worden beschreven, zijn uitsluitend bedoeld ter referentie en kunnen verschillen per BIOS-versie.

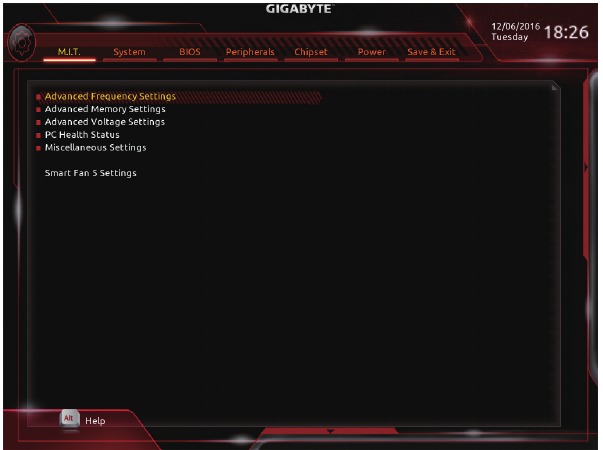

M.I.T.

Of het systeem stabiel zal werken met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algemene systeemconfiguraties. Onjuist overklokken/overspanning kan leiden tot schade aan de CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wis dan de CMOS-waarden en reset het moederbord naar de standaardwaarden.)

• Geavanceerde frequentie-instellingen
  • Host Clock Value
    Geeft de huidige werkfrequentie van de Host Clock weer.
  • Graphics Slice Ratio ^(Opmerking)
    Hiermee kunt u de Graphics Slice Ratio instellen.
  • Graphics UnSlice Ratio ^(Opmerking)
    Hiermee kunt u de Graphics UnSlice Ratio instellen.
  • CPU Clock Ratio
    Hiermee kunt u de klokverhouding voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de geïnstalleerde CPU.
  • CPU Frequency
    Geeft de huidige werkfrequentie van de CPU weer.
• Geavanceerde CPU-kerninstellingen
  • CPU Clock Ratio, CPU Frequency
    De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
  • AVX Offset ^(Opmerking)
    AVX-offset is de negatieve offset van de AVX-ratio.

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel^® CPU's naar de website van Intel.

• Uncore Ratio
  Hiermee kunt u de CPU Uncore-ratio instellen. Het instelbare bereik is afhankelijk van de gebruikte CPU.
• Uncore Frequency
  Geeft de huidige CPU Uncore-frequentie weer.
• CPU Flex Ratio Override
  Schakelt de CPU Flex Ratio in of uit. De maximale CPU-klokverhouding is gebaseerd op de waarde CPU Flex Ratio Settings als CPU Clock Ratio is ingesteld op Auto. (Standaard: Uitgeschakeld)
• CPU Flex Ratio Settings
  Hiermee kunt u de CPU Flex Ratio instellen. Het instelbare bereik kan per CPU verschillen.
• Intel(R) Turbo Boost Technology ^(Opmerking)
  Hiermee kunt u bepalen of u de Intel ® CPU Turbo Boost-technologie wilt inschakelen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Turbo Ratio ^(Opmerking)
  Hiermee kunt u de CPU Turbo-ratio's instellen voor een verschillend aantal actieve cores. Auto stelt de CPU Turbo-ratio's in volgens de CPU-specificaties. (Standaard: Auto)
• Power Limit TDP (Watts) / Power Limit Time
  Hiermee kunt u de vermogenslimiet instellen voor de CPU Turbo-modus en hoe lang het duurt om te werken met de opgegeven vermogenslimiet. Als de opgegeven waarde wordt overschreden, verlaagt de CPU automatisch de kernfrequentie om het vermogen te verminderen. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. (Standaard: Auto)
• Core Current Limit (Amps)
  Hiermee kunt u een stroomlimiet instellen voor de CPU Turbo-modus. Wanneer de CPU-stroom de opgegeven stroomlimiet overschrijdt, verlaagt de CPU automatisch de kernfrequentie om de stroom te verminderen. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. (Standaard: Auto)
• No. of CPU Cores Enabled (Opmerking)
  Hiermee kunt u het aantal CPU-cores selecteren dat u wilt inschakelen in een Intel ® multi-core CPU (het aantal CPU-cores kan per CPU verschillen). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Hyper-Threading Technology (Opmerking)
  Hiermee kunt u bepalen of u multi-threading-technologie wilt inschakelen bij gebruik van een Intel die deze functie ondersteunt. Deze functie werkt alleen voor besturingssystemen die de multi-processormodus ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) ^(Opmerking)
  Schakelt Intel^® Speed Shift Technology in of uit. Door deze functie in te schakelen, kan de processor zijn werkfrequentie sneller verhogen en vervolgens de responsiviteit van het systeem verbeteren. (Standaard: Uitgeschakeld)
• CPU Enhanced Halt (C1E) ^(Opmerking)
  Schakelt de Intel ® CPU Enhanced Halt (C1E)-functie in of uit, een energiebesparende CPU-functie in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• C3 State Support ^(Opmerking)
  Hiermee kunt u bepalen of de CPU in de C3-modus mag gaan in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. De C3-toestand is een meer geavanceerde energiebesparende toestand dan C1. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel^® CPU's naar de website van Intel.

• C6/C7 State Support ^{(Opmerking 1)}
  Hiermee kunt u bepalen of de CPU in de C6/C7-modus mag gaan in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. De C6/C7-toestand is een meer geavanceerde energiebesparende toestand dan C3. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• C8 State Support ^{(Opmerking 1)}
  Hiermee kunt u bepalen of de CPU in de C8-modus mag gaan in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. De C8-toestand is een meer geavanceerde energiebesparende toestand dan C6/C7. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Package C State Limit ^{(Opmerking 1)}
  Hiermee kunt u de C-state limiet voor de processor specificeren. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• CPU Thermal Monitor ^{(Opmerking 1)}
  Schakelt de Intel ® Thermal Monitor-functie in of uit, een CPU-oververhittingsbeveiligingsfunctie. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd wanneer de CPU oververhit raakt. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• CPU EIST Function ^{(Opmerking 1)}
  Schakelt Enhanced Intel ® Speed Step Technology (EIST) in of uit. Afhankelijk van de CPU-belasting kan de Intel EIST-technologie de CPU-spanning en -kernfrequentie dynamisch en effectief verlagen om het gemiddelde stroomverbruik en de warmteproductie te verminderen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Voltage Optimization
  Hiermee kunt u bepalen of u spanningsoptimalisatie wilt inschakelen om het stroomverbruik te verminderen. (Standaard: Uitgeschakeld)
• RSR
  Hiermee kunt u bepalen of u de CPU-turbo-ratio automatisch wilt verlagen als de CPU-spanning/temperatuur te hoog is. (Standaard: Ingeschakeld)
• Hardware Prefetcher
  Hiermee kunt u bepalen of u hardware prefetcher wilt inschakelen om gegevens en instructies van het geheugen naar de cache te prefetcheren. (Standaard: Ingeschakeld)
• Adjacent Cache Line Prefetch
  Hiermee kunt u bepalen of u het aangrenzende cachelijnvullingmechanisme wilt inschakelen waarmee de processor de gevraagde cachelijn en de volgende cachelijn kan ophalen. (Standaard: Ingeschakeld)
• Extreme Memory Profile (X.M.P.) ^{(Opmerking 2)}
  Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer deze functie is ingeschakeld.

  Disabled	Schakelt deze functie uit. (Standaard)
  Profile1	Gebruikt Profiel 1-instellingen.
  Profile2 (Opmerking 2)	Gebruikt Profiel 2-instellingen.

• System Memory Multiplier
  Hiermee kunt u de systeemgeheugenmultiplier instellen. Auto stelt de geheugenmultiplier in volgens de geheugen-SPD-gegevens. (Standaard: Auto)

(Opmerking 1) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel^® CPU's naar de website van Intel.
(Opmerking 2) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunt.

• Memory Odd Ratio (100/133 of 200/266)
  Hiermee kunt u de geheugenreferentieklok handmatig aanpassen. (Standaard: Auto)
• Memory Frequency (MHz)
• De eerste waarde voor de geheugenfrequentie is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast aan de instellingen van de System Memory Multiplier.

• Advanced Memory Settings
  • Extreme Memory Profile (X.M.P.) ^(Opmerking) , System Memory Multiplier, Memory Odd Ratio(100/133 of 200/266), Memory Frequency(MHz)
    De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
  • Memory Boot Mode ^(Opmerking)
    Biedt methoden voor geheugendetectie en -training.

    Auto	Hiermee kan het BIOS deze instelling automatisch configureren. (Standaard)
    Normal	Het BIOS voert automatisch geheugentraining uit. Houd er rekening mee dat als het systeem instabiel of onopstartbaar wordt, u de CMOS-waarden kunt wissen en het bord kunt resetten naar de standaardwaarden. (Raadpleeg de inleidingen van de batterij/clear CMOS-jumper in Hardware Installation Chapter voor het wissen van de CMOS-waarden.)
    Enable Fast Boot	Sla geheugendetectie en -training over in enkele specifieke criteria voor snellere geheugenboot.
    Disable Fast Boot	Detecteer en train geheugen bij elke afzonderlijke boot.

  • Memory Enhancement Settings
    Biedt verschillende instellingen voor het verbeteren van de geheugenprestaties: Normal (basisprestaties), Relax OC, Enhanced Stability en Enhanced Performance. (Standaard: Normal)
  • Memory Timing Mode
    Manual en Advanced Manual zorgen ervoor dat de Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving en geheugentiminginstellingen hieronder kunnen worden geconfigureerd. Opties zijn: Auto (standaard), Manual, Advanced Manual.
  • Profile DDR Voltage
    Wanneer u een niet-XMP-geheugenmodule gebruikt of Extreme Memory Profile (X.M.P.) is ingesteld op Disabled, wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2, wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.
  • Memory Multiplier Tweaker
    Biedt verschillende niveaus van automatische geheugenafstemming. (Standaard: Auto)
  • Channel Interleaving
    Schakelt memory channel interleaving in of uit. Ingeschakeld stelt het systeem in staat om gelijktijdig toegang te krijgen tot verschillende kanalen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Met Auto kan het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  • Rank Interleaving
    Schakelt memory rank interleaving in of uit. Ingeschakeld stelt het systeem in staat om gelijktijdig toegang te krijgen tot verschillende ranks van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Met Auto kan het BIOS deze instelling automatisch configureren. (Standaard: Auto)

(Opmerking) Dit item is alleen aanwezig als u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

• Channel A/B Memory Sub Timings
  Dit submenu biedt geheugentiminginstellingen voor elk geheugenkanaal. De respectievelijke schermen met timinginstellingen zijn alleen configureerbaar wanneer Memory Timing Mode is ingesteld op Manual of Advanced Manual. Opmerking: uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het moederbord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.
• Advanced Voltage Settings
• Advanced Power Settings
  • CPU Vcore Loadline Calibration
    Hiermee kunt u Load-Line Calibration configureren voor de CPU Vcore-spanning. Als u een hoger niveau selecteert, blijft de CPU Vcore-spanning consistenter met wat is ingesteld in het BIOS onder zware belasting. Auto laat het BIOS deze instelling automatisch configureren en stelt de spanning in volgens de specificaties van Intel. (Standaard: Auto)
  • VAXG Loadline Calibration
    Hiermee kunt u Load-Line Calibration configureren voor de CPU VAXG-spanning. Als u een hoger niveau selecteert, blijft de CPU VAXG-spanning consistenter met wat is ingesteld in het BIOS onder zware belasting. Auto laat het BIOS deze instelling automatisch configureren en stelt de spanning in volgens de specificaties van Intel. (Standaard: Auto)
• CPU Core Voltage Control
  Deze sectie biedt opties voor CPU-spanningsregeling.
• Chipset Voltage Control
  Deze sectie biedt opties voor Chipset-spanningsregeling.
• DRAM Voltage Control
  Deze sectie biedt opties voor geheugenspanningsregeling.
• PC Health Status
  • Reset Case Open Status

    Disabled	Behoudt of wist de record van de vorige chassis-indringingstatus. (Standaard)
    Enabled	Wist de record van de vorige chassis-indringingstatus en het veld Case Open toont "Nee" bij de volgende keer opstarten.

  • Case Open
    Geeft de detectiestatus weer van het chassis-indringingdetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeemchassis-afdekking is verwijderd, toont dit veld "Ja", anders toont het "Nee". Om de statusrecord van chassis-indringing te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Geeft de huidige systeemspanningen weer.
• Miscellaneous Settings
  • Max Link Speed
    Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke slot. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  • 3DMark01 Enhancement
    Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Disabled)
• Smart Fan 5 Settings & Monitor
  Hiermee kunt u een doel selecteren om te controleren en verdere aanpassingen te maken. (Standaard: CPU FAN)
  • Fan Speed Control

    Normal	Hiermee kan de ventilator met verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
    Silent	Hiermee kan de ventilator met lage snelheden draaien.
    Manual	Hiermee kunt u de ventilatorsnelheid regelen in de curvegrafiek.
    Full Speed	Hiermee kan de ventilator op volle snelheid draaien.

  • Fan Control Use Temperature Input
    Hiermee kunt u de referentietemperatuur selecteren voor ventilatorsnelheidsregeling.
  • Temperature Interval
    Hiermee kunt u het temperatuurinterval selecteren voor ventilatorsnelheidswijziging.
  • Fan/Pump Control Mode

    Auto	Laat het BIOS automatisch het type ventilator/pomp detecteren dat is geïnstalleerd en stelt de optimale bedieningsmodus in. (Standaard)
    Voltage	De spanningsmodus wordt aanbevolen voor een 3-pins ventilator/pomp.
    PWM	De PWM-modus wordt aanbevolen voor een 4-pins ventilator/pomp.

  • Fan Speed
    Geeft de huidige ventilator-/pompsnelheden weer.
  • Temperature Warning Control
    Stelt de waarschuwingstreshold voor temperatuur in. Wanneer de temperatuur de drempel overschrijdt, geeft het BIOS een waarschuwingsgeluid. Opties zijn: Disabled (standaard), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Fan/Pump Fail Warning
    Hiermee kan het systeem een waarschuwingsgeluid uitzenden als de ventilator/pomp niet is aangesloten of defect is. Controleer de ventilator-/pompconditie of ventilator-/pompverbinding wanneer dit gebeurt. (Standaard: Disabled)

Systeem

Dit gedeelte biedt informatie over het model van uw moederbord en de BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.

• Access Level
  Toont het huidige toegangsniveau, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle
  BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
• System Language
  Selecteert de standaardtaal die door het BIOS wordt gebruikt.
• System Date
  Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om tussen de velden Maand, Dag en Jaar te schakelen en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
• System Time
  Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. 13:00:00 is bijvoorbeeld 13.00 uur. Gebruik <Enter> om tussen de velden Uur, Minuut en Seconde te schakelen en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.

BIOS

• Bootup NumLock State
  Schakelt de Numlock-functie op het numerieke toetsenblok van het toetsenbord in of uit na de POST. (Standaard: Aan)
• Security Option
  Specificeert of er een wachtwoord vereist is elke keer dat het systeem opstart, of alleen wanneer u de BIOS-setup opent. Nadat u dit item hebt geconfigureerd, stelt u het/de wachtwoord(en) in onder het item Administrator Password/User Password.

  Setup	Er is alleen een wachtwoord vereist om het BIOS-setupprogramma te openen. Een wachtwoord is vereist om het systeem op te starten en om de BIOS-setup te openen
  System	Er is een wachtwoord vereist om het systeem op te starten en om de BIOS-setup te openen. (Standaard)

• Full Screen LOGO Show
  Hiermee kunt u bepalen of het GIGABYTE-logo bij het opstarten van het systeem moet worden weergegeven. Disabled slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
• Boot Option Priorities
  Specificeert de algehele opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" op de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:". Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bits, selecteert u het optische station dat de Windows 7 64-bits installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
• Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
  Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die de functie Boot from LAN ondersteunen, enz. Druk op <Enter> op dit item om het submenu te openen dat de apparaten van hetzelfde type presenteert die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat voor dit type is geïnstalleerd.
• Fast Boot
  Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
• SATA Support

  All Sata Devices	Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
  Last Boot HDD Only	Behalve het vorige opstartstation zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.

  Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled of Ultra Fast.
• VGA Support
  Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.

  Auto	Schakelt alleen de legacy-optie-ROM in.
  EFI Driver	Schakelt EFI-optie-ROM in. (Standaard)

  Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled of Ultra Fast.
• USB Support

  Disabled	Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  Full Initial	Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
  Partial Initial	Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)

  Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
• PS2 Devices Support

  Disabled	Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  Enabled	Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)

  Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.

• NetWork Stack Driver Support

  Disabled	Schakelt opstarten vanaf het netwerk uit. (Standaard)
  Enabled	Schakelt opstarten vanaf het netwerk in.

  Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled of Ultra Fast.
• Next Boot After AC Power Loss

  Normal Boot	Schakelt normaal opstarten in bij terugkeer van de wisselstroom. (Standaard)
  Fast Boot	Behoudt de Fast Boot-instellingen bij terugkeer van de wisselstroom.

  Dit item is alleen configureerbaar als Fast Boot is ingesteld op Enabled of Ultra Fast.
• Mouse Speed
  Hiermee kunt u de bewegingssnelheid van de muisaanwijzer instellen. (Standaard: 1 X)
• Windows 8/10 Features
  Hiermee kunt u het besturingssysteem selecteren dat moet worden geïnstalleerd. (Standaard: Overig besturingssysteem)
• CSM Support
  Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.

  Enabled	Schakelt UEFI CSM in. (Standaard)
  Disabled	Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.

  Dit item is alleen configureerbaar als Windows 8/10 Features is ingesteld op Windows 8/10 of Windows 8/10 WHQL.
• LAN PXE Boot Option ROM
  Hiermee kunt u selecteren of de legacy-optie-ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item is alleen configureerbaar als CSM Support is ingesteld op Enabled.
• Storage Boot Option Control
  Hiermee kunt u selecteren of de UEFI- of legacy-optie-ROM voor de opslagapparaatcontroller moet worden ingeschakeld.

  Do not launch	Schakelt optie-ROM uit.
  Legacy	Schakelt alleen legacy-optie-ROM in. (Standaard)
  UEFI	Schakelt alleen UEFI-optie-ROM in.

  Dit item is alleen configureerbaar als CSM Support is ingesteld op Enabled.
• Other PCI Device
  Hiermee kunt u selecteren of de UEFI- of Legacy-optie-ROM moet worden ingeschakeld voor de PCI-apparaatcontroller, anders dan de LAN-, opslagapparaat- en grafische controllers.

  Do not launch	Schakelt optie-ROM uit.
  Legacy	Schakelt alleen legacy-optie-ROM in.
  UEFI	Schakelt alleen UEFI-optie-ROM in. (Standaard)

  Dit item is alleen configureerbaar als CSM Support is ingesteld op Enabled.
• Administrator Password
  Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS-setup. Anders dan het gebruikerswachtwoord, kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
• User Password
  Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS-setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
  Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en wanneer u om het wachtwoord wordt gevraagd, voert u eerst het juiste wachtwoord in. Wanneer u om een nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen. NOTE: Zorg ervoor dat u eerst het beheerderswachtwoord instelt voordat u het gebruikerswachtwoord instelt.
• Secure Boot
  Hiermee kunt u Secure Boot in- of uitschakelen en gerelateerde instellingen configureren.

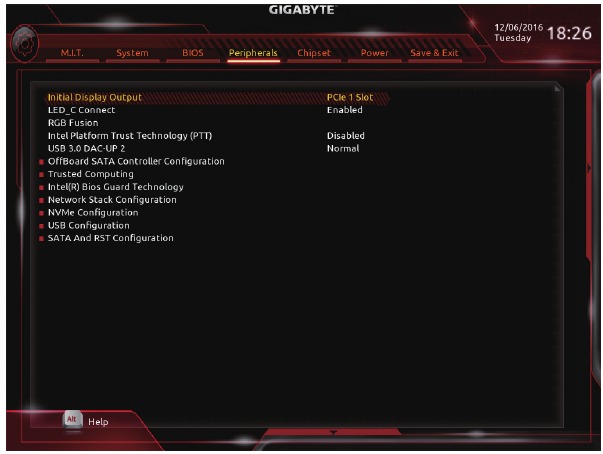

Randapparatuur

• Initial Display Output
  Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-videokaart of de ingebouwde videokaart.

  IGFX	Stelt de ingebouwde videokaart in als de eerste weergave.
  PCIe 1 Slot	Stelt de videokaart op de PCIEX16-sleuf in als de eerste weergave. (Standaard)
  PCIe 2 Slot	Stelt de videokaart op de PCIEX4-sleuf in als de eerste weergave.

• LED_C Connect
  Schakelt de verlichting van de RGB (RGBW) LED-strip die is aangesloten op de LED_C-header op het moederbord in of uit. (Standaard: Ingeschakeld)
• RGB Fusion
  Hiermee kunt u de LED-verlichtingsmodus voor het moederbord instellen.

  Off	Schakelt deze functie uit.
  Pulse Mode	Alle LED's vervagen tegelijkertijd in en uit.
  Color Cycle	Alle LED's doorlopen tegelijkertijd een volledig spectrum aan kleuren.
  Static Mode	Alle LED's zenden een enkele kleur uit. (Standaard)
  Flash Mode	Alle LED's knipperen tegelijkertijd aan en uit.

• Intel Platform Trust Technology (PTT)
  Schakelt Intel^® PTT-technologie in of uit. (Standaard: Uitgeschakeld)
• USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
  Hiermee kunt u de uitgangsspanning van de USB 3.1 Gen 1-poorten op het achterpaneel (die onder de PS/2-toetsenbord/muispoort) verhogen om de stabiliteit van uw USB-apparaat(en) te versterken.

  Normal	Behoudt de oorspronkelijke uitgangsspanning. (Standaard)
  Disable USB bus power	Schakelt de stroom van de USB-connectoren uit. High-end audiospelers kunnen hun eigen externe USB-voedingsbron aansluiten.
  Voltage Compensation +0.1V	Voegt 0,1 V toe aan de oorspronkelijke uitgangsspanning.
  Voltage Compensation +0.2V	Voegt 0,2 V toe aan de oorspronkelijke uitgangsspanning.
  Voltage Compensation +0.3V.	Voegt 0,3 V toe aan de oorspronkelijke uitgangsspanning.

• OffBoard SATA Controller Configuration
  Geeft informatie weer over uw M.2 PCIe SSD indien geïnstalleerd.
• Trusted Computing
  Schakelt Trusted Platform Module (TPM) in of uit.
• Intel(R) Bios Guard Technology
  Schakelt de Intel^® BIOS Guard-functie in of uit, die het BIOS beschermt tegen kwaadaardige aanvallen.
• Network Stack Configuration
  Schakelt het opstarten vanaf het netwerk uit of in om een GPT-indeling OS te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
  • Ipv4 PXE Support
    Schakelt IPv4 PXE-ondersteuning in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
  • Ipv4 HTTP Support
    Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
  • Ipv6 PXE Support
    Schakelt IPv6 PXE-ondersteuning in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
  • Ipv6 HTTP Support
    Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
  • PXE boot wait time
    Hiermee kunt u configureren hoe lang er moet worden gewacht voordat u op <Esc> kunt drukken om de PXE-boot af te breken. Dit item is alleen configureerbaar als Network Stack is ingeschakeld. (Standaard: 0)
  • Media detect count
    Hiermee kunt u het aantal keren instellen dat de aanwezigheid van media moet worden gecontroleerd. Dit item is alleen configureerbaar als Network Stack is ingeschakeld. (Standaard: 1)
• NVMe Configuration
  Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd.
• USB Configuration & Legacy USB Support
  Staat toe dat USB-toetsenbord/muis in MS-DOS kan worden gebruikt. (Standaard: Ingeschakeld)
  • XHCI Hand-off
    Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Uitgeschakeld)
  • USB Mass Storage Driver Support
    Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
  • Port 60/64 Emulation
    Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat USB-apparaten niet native ondersteunt. (Standaard: Ingeschakeld)
  • Mass Storage Devices
    Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.
• SATA And RST Configuration & SATA Controller(s)
  Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
  • SATA Mode Selection
    Specificeert de werkingsmodus van de geïntegreerde SATA-controllers.


    Intel RST With Intel Optane System Acceleration	Schakelt Intel ® Optane ™ Technology-ondersteuning in voor de SATA-controllers.
    AHCI	Configureert de SATA-controllers naar AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard)

  • Aggressive LPM Support
    Schakelt de energiebesparende functie ALPM (Aggressive Link Power Management) in of uit voor de Chipset SATA-controllers. (Standaard: Ingeschakeld)
  • Port 0/1/2/3/4/5
    Schakelt elke SATA-poort in of uit. (Standaard: Ingeschakeld)
  • Hot plug
    Schakelt de hot-plug-functie voor elke SATA-poort in of uit. (Standaard: Uitgeschakeld)
    Configured as eSATA
    Schakelt ondersteuning voor externe SATA-apparaten in of uit.

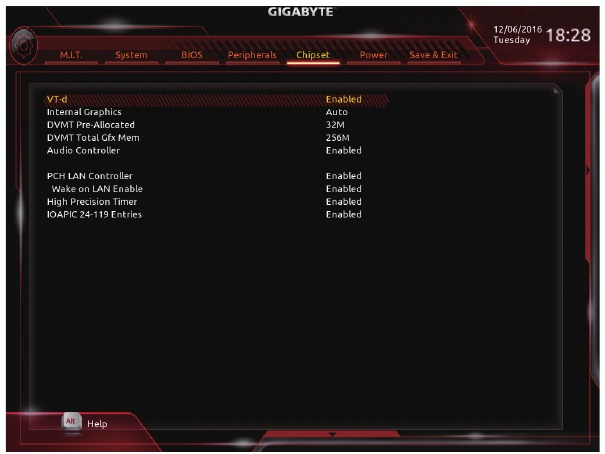

Chipset

• VT-d ^(Note)
  Schakelt Intel^® Virtualization Technology for Directed I/O in of uit. (Standaard: Ingeschakeld)
• Internal Graphics
  Schakelt de ingebouwde grafische functie in of uit. (Standaard: Auto)
• DVMT Pre-Allocated
  Hiermee kunt u de grootte van het ingebouwde grafische geheugen instellen. Opties zijn: 32M~1024M. (Standaard: 32M)
• DVMT Total Gfx Mem
  Hiermee kunt u de DVMT-geheugengrootte van de ingebouwde grafische kaart toewijzen. Opties zijn: 128M, 256M, MAX. (Standaard: 256M)
• Audio Controller
  Schakelt de ingebouwde audiofunctie in of uit. (Standaard: Ingeschakeld)
  Als u in plaats van de ingebouwde audio een add-in audiokaart van een derde partij wilt installeren, zet u dit item op Disabled.
• PCH LAN Controller
  Schakelt de ingebouwde LAN-functie in of uit. (Standaard: Ingeschakeld)
  Als u in plaats van de ingebouwde LAN een add-in netwerkkaart van een derde partij wilt installeren, zet u dit item op Disabled.
• Wake on LAN Enable
  Schakelt de wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
• High Precision Timer
  Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)
• IOAPIC 24-119 Entries
  Schakelt deze functie in of uit. (Standaard: Ingeschakeld)

(Note) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga naar de website van Intel voor meer informatie over de unieke functies van Intel^® CPU's.

Stroom

• Platform Power Management
  Schakelt de functie Active State Power Management (ASPM) in of uit. (Standaard: Uitgeschakeld)
• PEG ASPM
  Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de CPU PEG-bus. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Ingeschakeld. (Standaard: Ingeschakeld)
• PCH ASPM
  Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de PCI Express-bus van de chipset. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Ingeschakeld. (Standaard: Ingeschakeld)
• DMI ASPM
  Hiermee kunt u de ASPM-modus configureren voor zowel de CPU-zijde als de chipset-zijde van de DMI-link. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Ingeschakeld. (Standaard: Ingeschakeld)
• AC BACK
  Bepaalt de status van het systeem na het terugkeren van de stroom na een stroomstoring.


  Always Off	Het systeem blijft uitgeschakeld bij het terugkeren van de wisselstroom. (Standaard)
  Always On	Het systeem wordt ingeschakeld bij het terugkeren van de wisselstroom.
  Memory	Het systeem keert terug naar de laatst bekende actieve staat bij het terugkeren van de wisselstroom.

• Power On By Keyboard
  Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord wake-up event.
  Opmerking: Om deze functie te gebruiken, heeft u een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.


  Disabled	Schakelt deze functie uit. (Standaard)
  Any Key	Druk op een willekeurige toets om het systeem in te schakelen.
  Keyboard 98	Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
  Password	Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen.

• Power On Password
  Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password.
  Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
  Opmerking: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
• Power On By Mouse
  Hiermee kan het systeem worden ingeschakeld door een PS/2-muis wake-up event.
  Opmerking: Om deze functie te gebruiken, heeft u een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.

  Disabled	Schakelt deze functie uit. (Standaard)
  Move	Beweeg de muis om het systeem in te schakelen.
  Double Click	Dubbelklik op de linkerknop van de muis om het systeem in te schakelen.

• ErP
  Bepaalt of het systeem het minste stroom verbruikt in de S5-status (afsluiten). (Standaard: Uitgeschakeld)
  Opmerking: Wanneer dit item is ingesteld op Enabled (Ingeschakeld), zijn de volgende functies niet beschikbaar: Hervatten via alarm, PME event wake up, inschakelen via muis, inschakelen via toetsenbord en wake on LAN.
• Soft-Off by PWR-BTTN
  Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.

  Instant-Off	Druk op de aan/uit-knop en het systeem wordt onmiddellijk uitgeschakeld. (Standaard)
  Delay 4 Sec.	Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem naar de slaapstand.

• Power Loading
  Schakelt dummy load in of uit. Wanneer de voeding een lage belasting heeft, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of uitvalt. Als dit gebeurt, stel dit dan in op Ingeschakeld. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Resume by Alarm
  Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
  Indien ingeschakeld, stel de datum en tijd als volgt in:
  Wake up day: Schakel het systeem in op een specifiek tijdstip op elke dag of op een specifieke dag van de maand.
  Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
  Opmerking: Wanneer u deze functie gebruikt, vermijd dan een onvoldoende afsluiting van het besturingssysteem of het verwijderen van de wisselstroom, anders zijn de instellingen mogelijk niet effectief.
• RC6(Render Standby)
  Hiermee kunt u bepalen of de onboard grafische kaart in de stand-by modus moet gaan om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)

Opslaan & afsluiten

• Save & Exit Setup
  Druk op <Enter> op dit item en selecteer Yes (Ja). Dit slaat de wijzigingen op in de CMOS en verlaat het BIOS Setup-programma. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu.
• Exit Without Saving
  Druk op <Enter> op dit item en selecteer Yes (Ja). Dit verlaat de BIOS Setup zonder de wijzigingen die in de BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu.
• Load Optimized Defaults
  Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem om optimaal te werken. Laad altijd de Optimized defaults na het updaten van het BIOS of na het wissen van de CMOS-waarden.
• Boot Override
  Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem zal automatisch opnieuw opstarten en opstarten vanaf dat apparaat.
• Save Profiles
  Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB selecteren om het profiel op te slaan op uw opslagapparaat.
• Load Profiles
  Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch door het BIOS te laten maken, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die goed werkten (laatst bekende goede record).

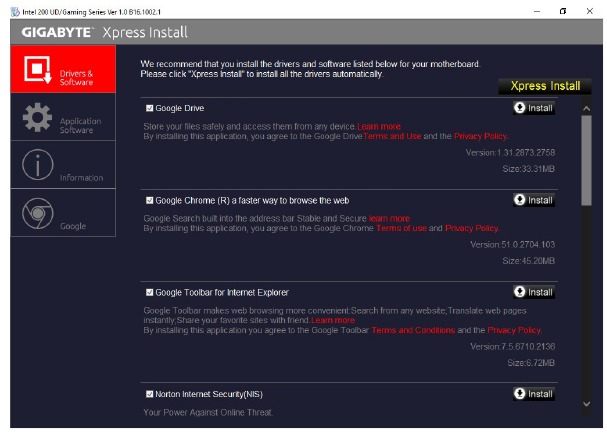

Installatie van stuurprogramma's

•
  Voordat u de stuurprogramma's installeert, moet u eerst het besturingssysteem installeren. (De volgende instructies gebruiken Windows 10 als voorbeeld van een besturingssysteem.)
• Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de schijf met de moederbordstuurprogramma's in uw optische station. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "Run Run.exe." (Of ga naar Deze computer, dubbelklik op het optische station en voer het programma Run.exe uit.)

"Xpress Install" (Xpress installeren) scant automatisch uw systeem en geeft vervolgens een overzicht van alle stuurprogramma's die worden aanbevolen om te installeren. U kunt op de knop Xpress Install (Xpress installeren) klikken en "Xpress Install" (Xpress installeren) installeert alle geselecteerde stuurprogramma's. Of klik op het pijl-pictogram om de stuurprogramma's die u nodig hebt afzonderlijk te installeren.

Bezoek de website van GIGABYTE voor meer software-informatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE GA-B250M-Gaming 5 - Handleiding moederbord

Beschikbare talen
