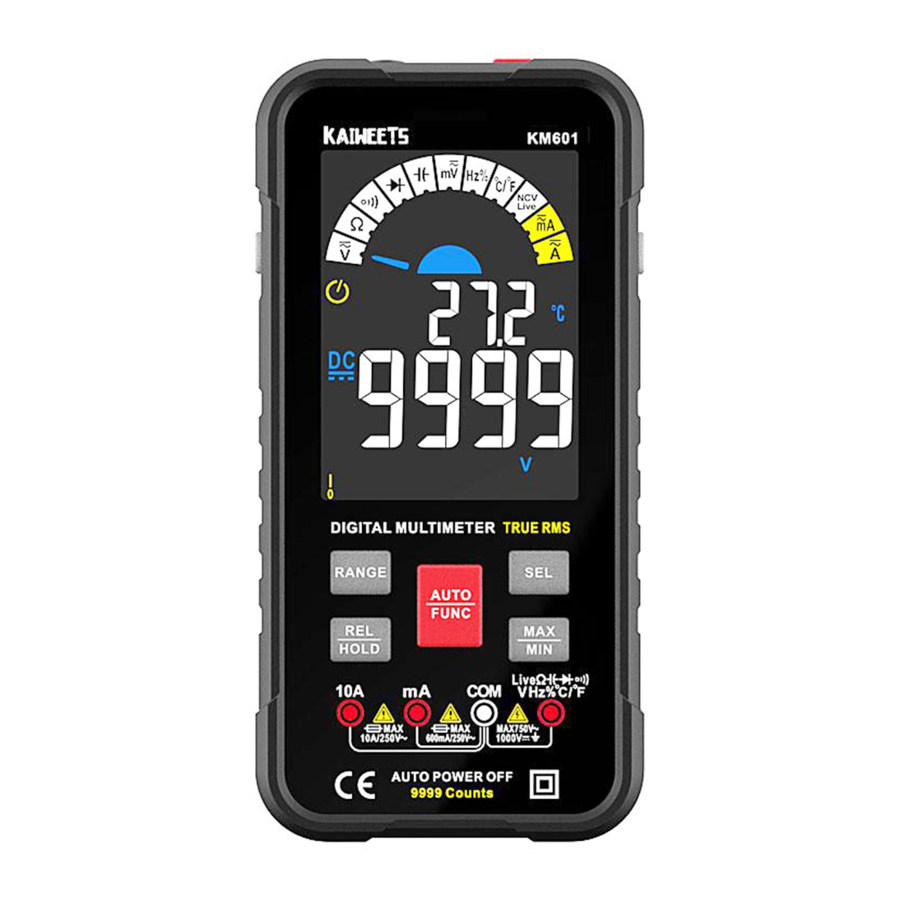

KAIWEETS KM601 - Handleiding slimme digitale multimeter

Productbekendheid

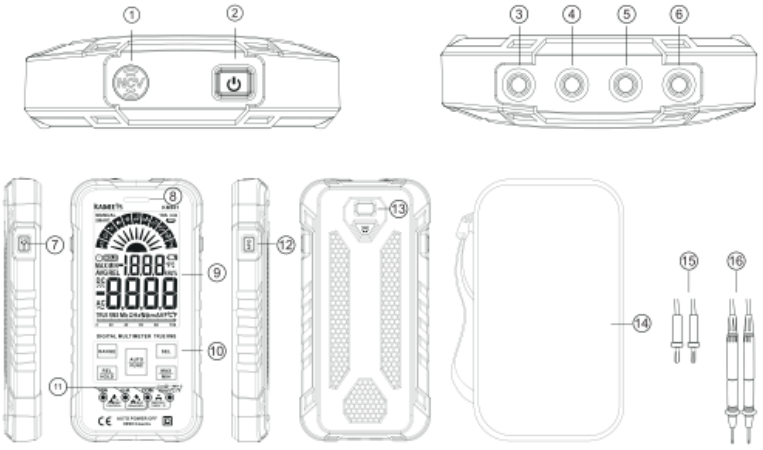

Overzicht

1. NCV-detectiesensor
2. Aan/uit-knop
3. 10A-aansluiting
4. mA-aansluiting
5. COM-aansluiting
6. Aansluiting
7. Zaklampknop
8. Alarmindicatielampje
9. Kleurrijk LCD-scherm
10. Functies en knoppen
11. Aansluitingindicatielampje
12. APO-knop
13. Zaklamp
14. Organizer tas
15. K-Type Thermokoppel
16. Meetsnoeren

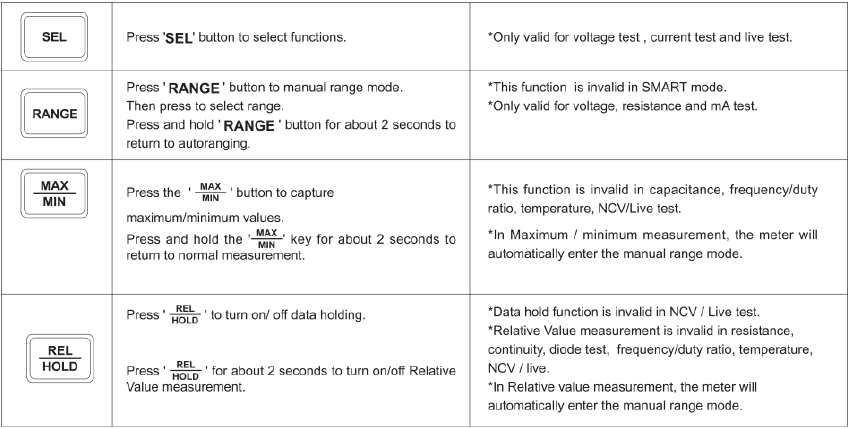

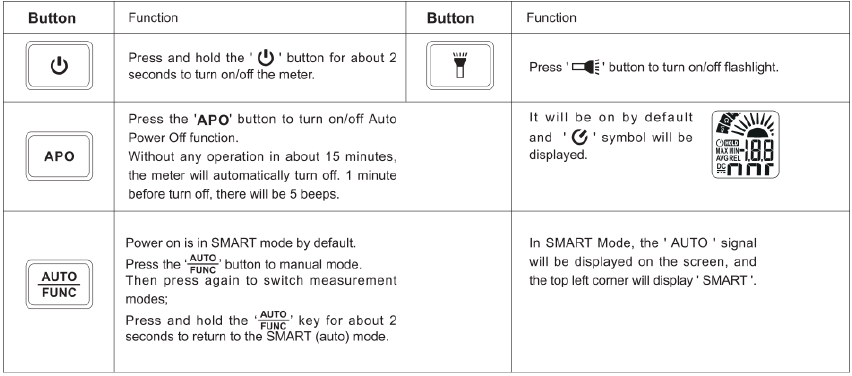

Kenmerken

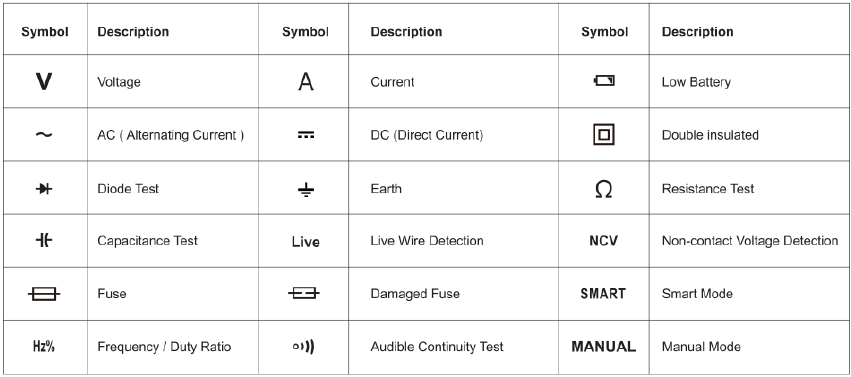

Display

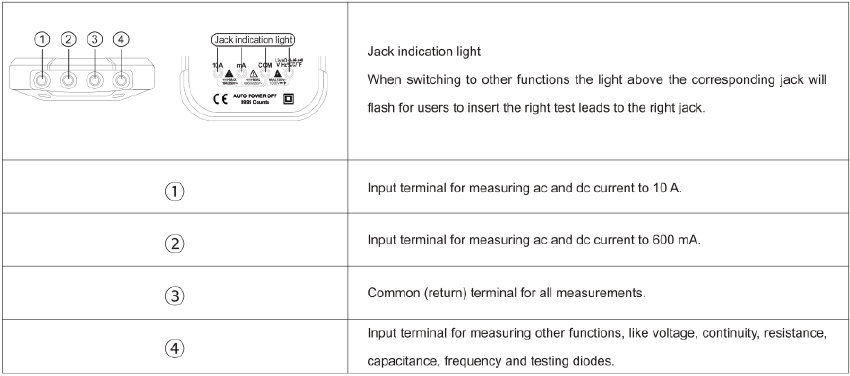

Aansluitingen

Metingen uitvoeren

Wanneer u de meetsnoeren op het circuit of apparaat aansluit, sluit u eerst de gemeenschappelijke (COM) meetsnoer aan voordat u de stroomvoerende snoer aansluit; wanneer u de meetsnoeren verwijdert, verwijdert u eerst de stroomvoerende snoer voordat u de gemeenschappelijke meetsnoer verwijdert.

Waarschuwingen

• Meet geen spanning hoger dan DC1000V of AC750V, anders kan de meter beschadigd raken.
• Let op de veiligheid bij het meten van hoogspanning om elektrische schokken of persoonlijk letsel te voorkomen.
• Test voor gebruik de bekende spanning of stroom met de meter om te controleren of de meter in goede staat verkeert.

SMART (AUTO) Meetmodus

De meter start standaard in de SMART-modus. In de SMART-modus kan de meter DC-spanning, AC-spanning, weerstand en continuïteit testen en selecteert hij automatisch het bereik met de beste resolutie.

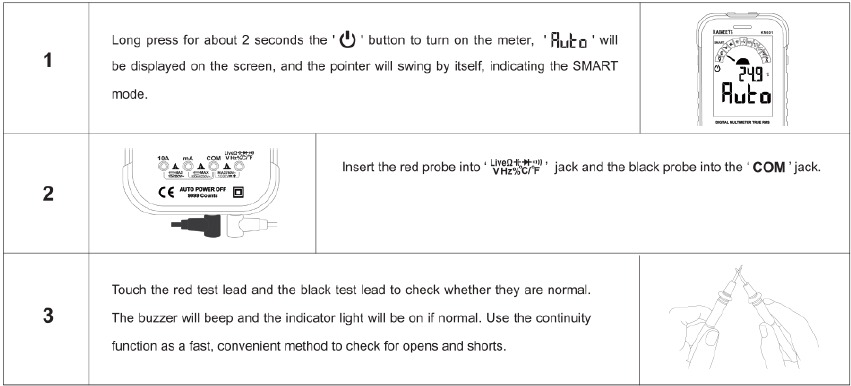

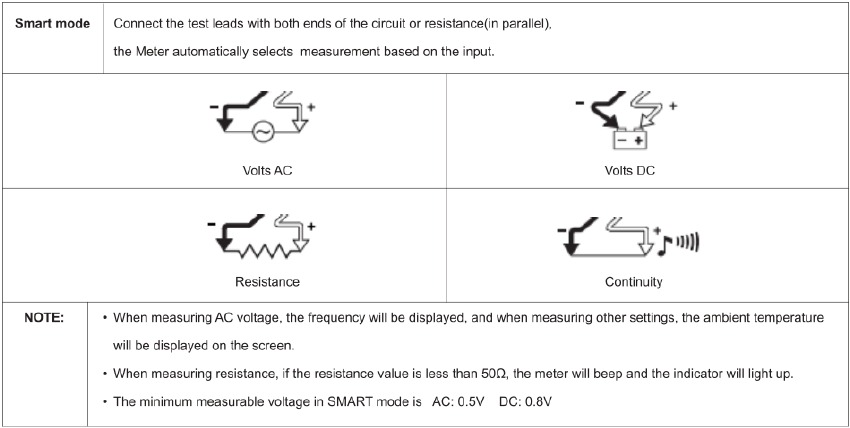

Inschakelen & klaar voor gebruik

HANDMATIGE Meetmodus

De meter start standaard in de SMART-modus. Druk in de SMART-modus op de ' ' knop om over te schakelen naar de handmatige modus en selecteer de functie van links naar rechts.

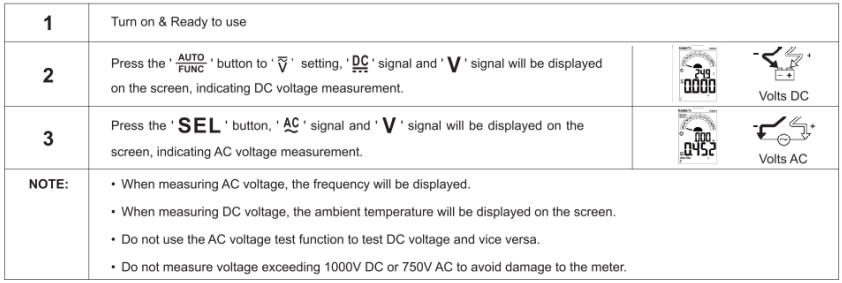

AC/DC-spanningsmeting

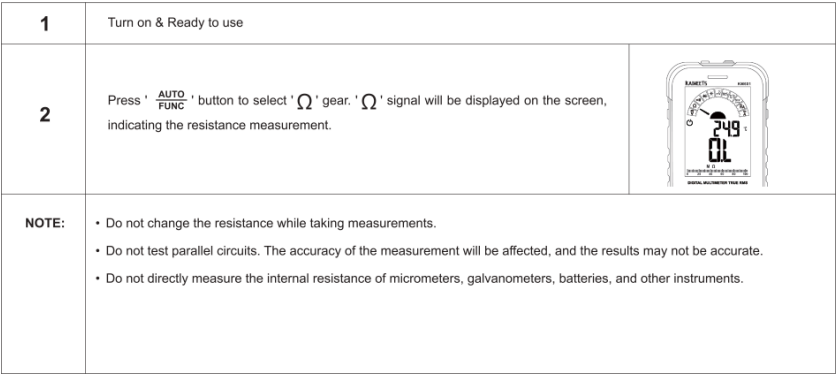

Weerstandsmeting

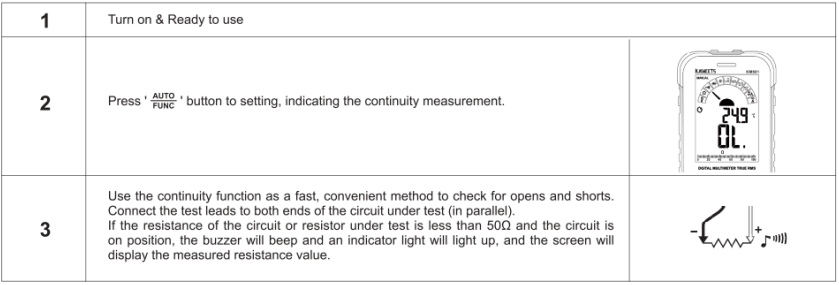

Continuïteitstest

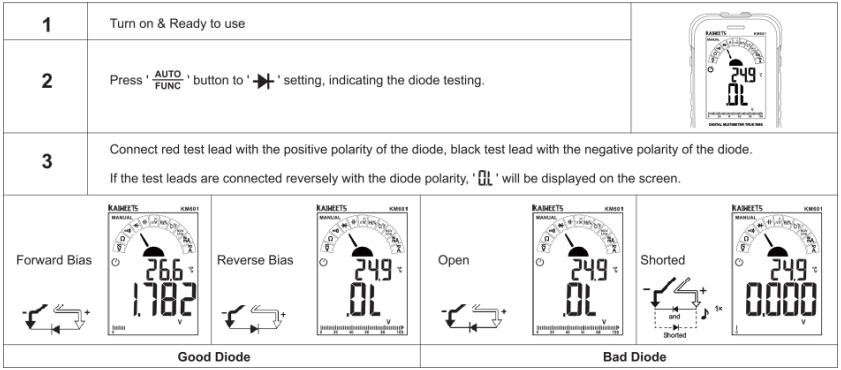

Diodetest

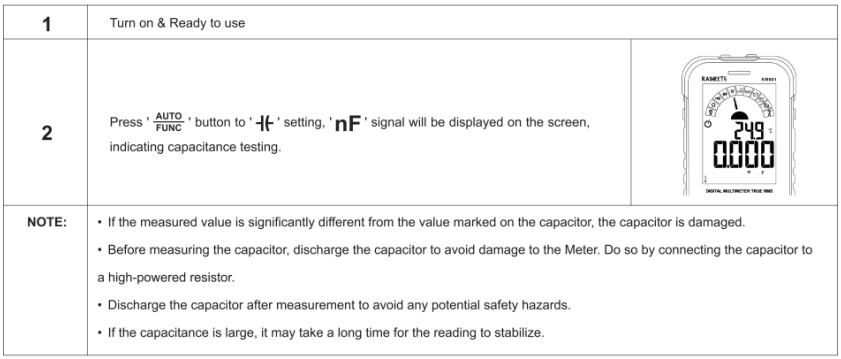

Capaciteitsmeting

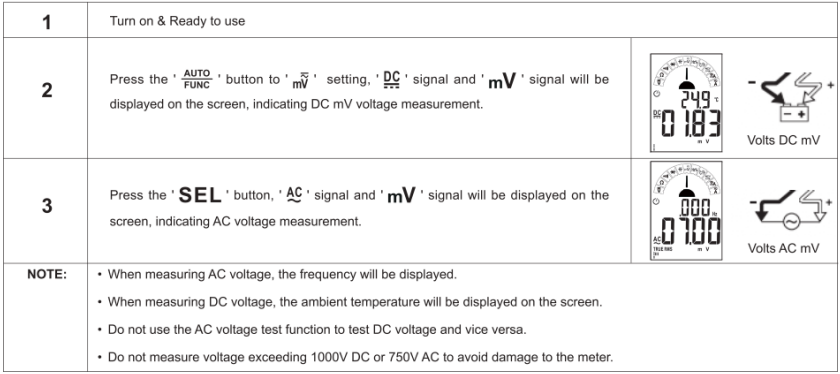

AC/DC mV-spanningsmeting

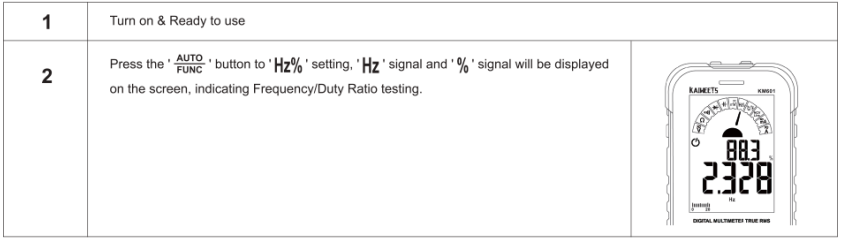

Frequentie-/Duty-meting

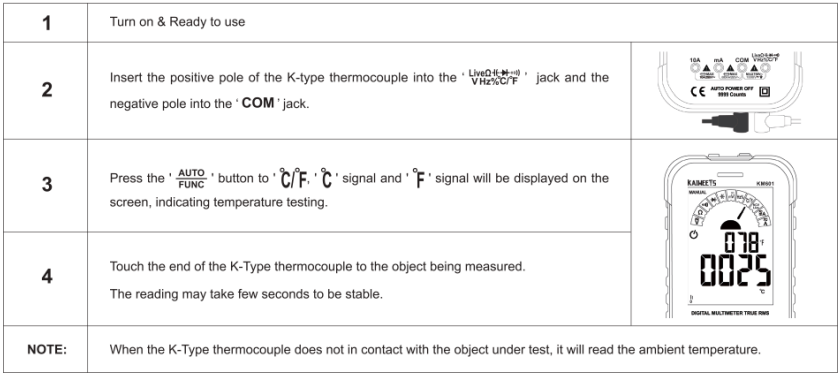

Temperatuurmeting

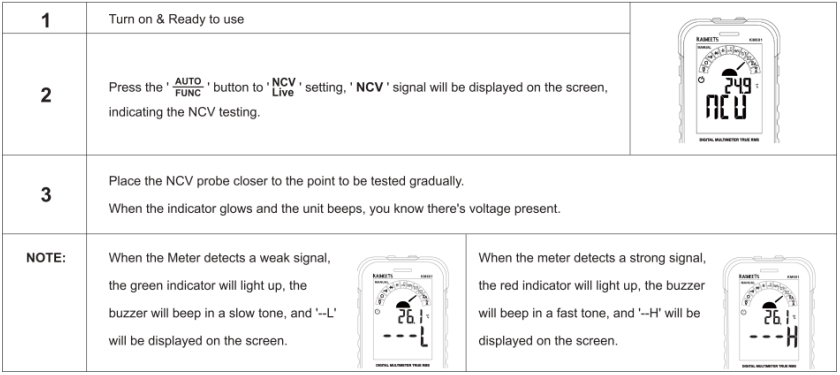

Contactloze AC-spanningsdetectie

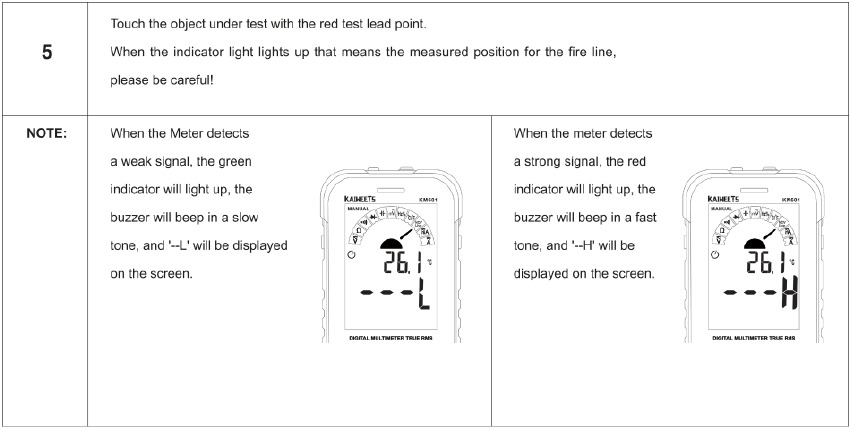

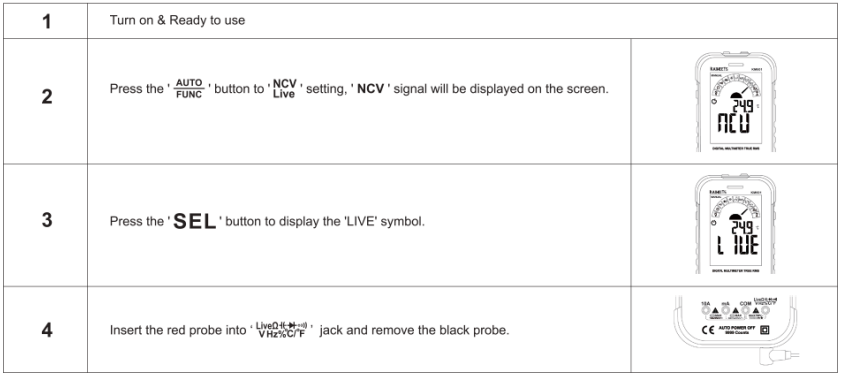

Detectie van stroomvoerende draad

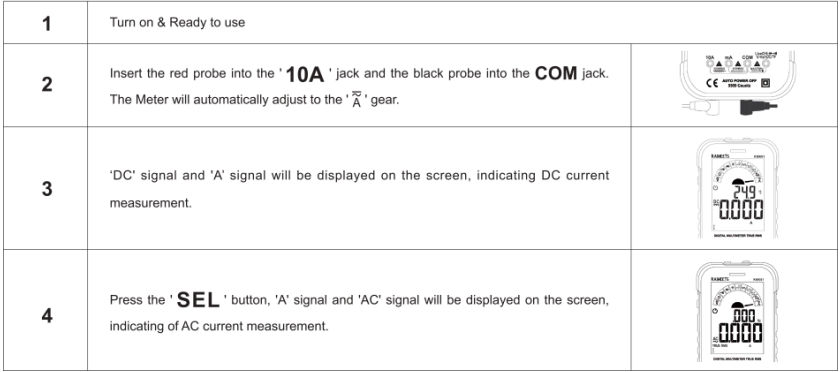

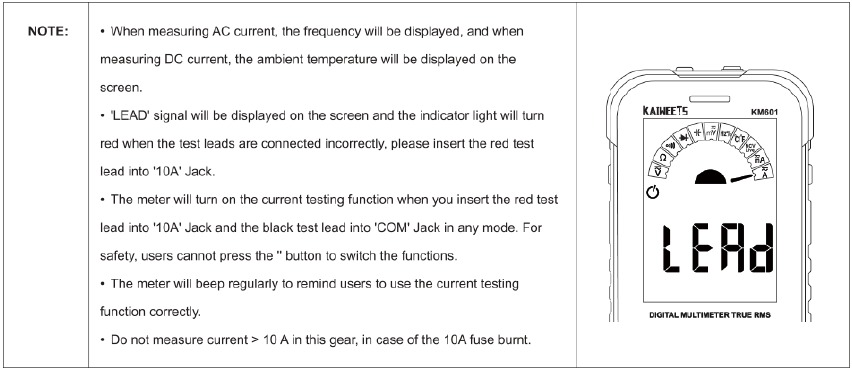

Ampère (A) stroommeting

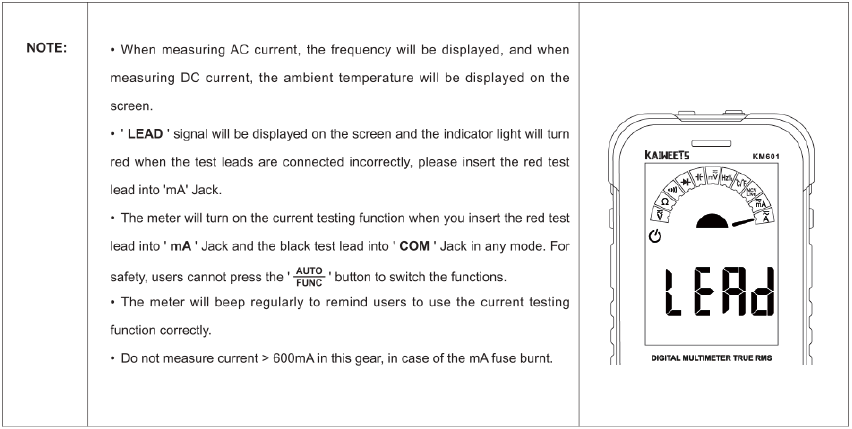

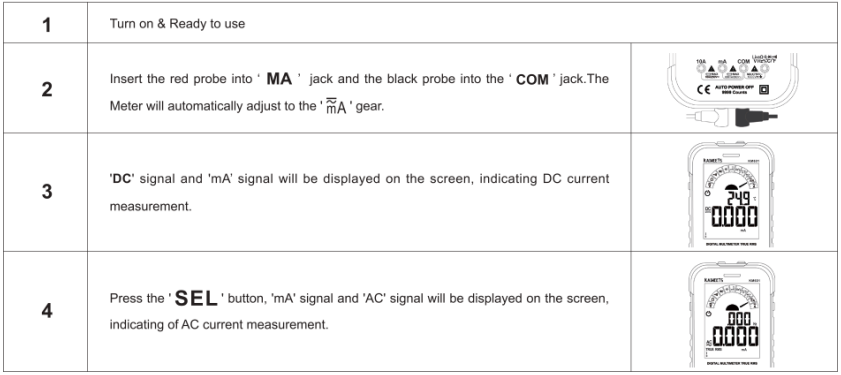

mA-stroommeting

Onderhoud

Reinigen

Schakel de stroom naar de meter uit en verwijder de meetsnoeren.
Veeg de behuizing af met een vochtige doek en een mild reinigingsmiddel. Vuil of vocht in de aansluitingen kan de metingen beïnvloeden.

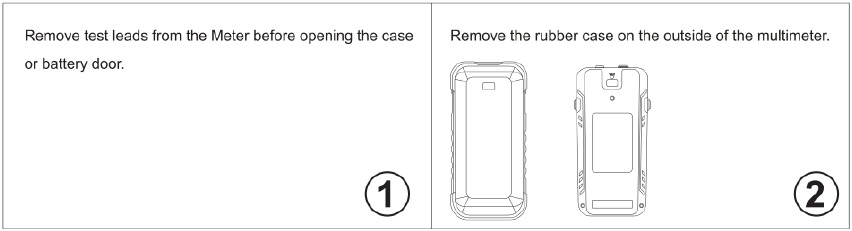

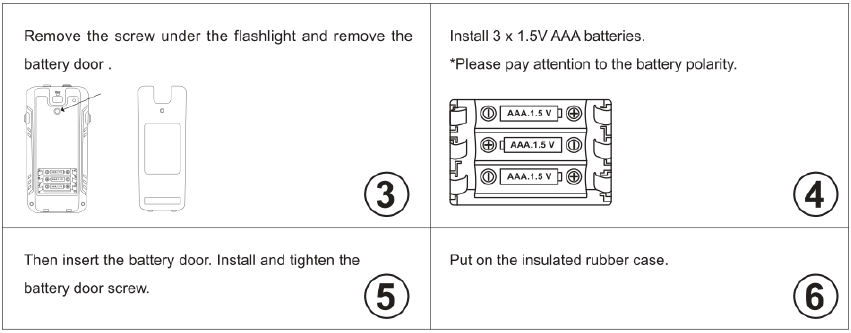

Batterijen plaatsen

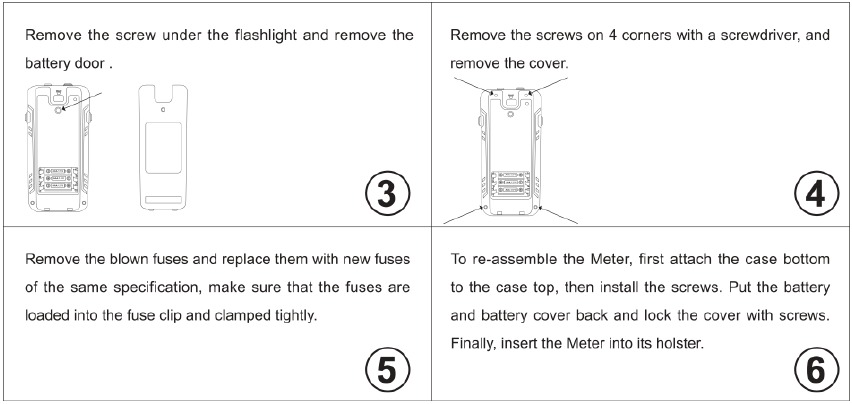

Zekeringen vervangen

' ' signaal wordt op het scherm weergegeven wanneer de zekeringen zijn doorgebrand, de stroomtestfunctie werkt niet, vervang dan de zekeringen.

Om schokken, letsel of schade aan de meter te voorkomen:
Gebruik UITSLUITEND een zekering met de gespecificeerde stroomsterkte, onderbrekingsspanning en snelheidswaarden.

• mA: F600mA/250V zekering; Afmeting: φ6*32mm
• A: F10A/250V zekering; Afmeting: φ6*32mm

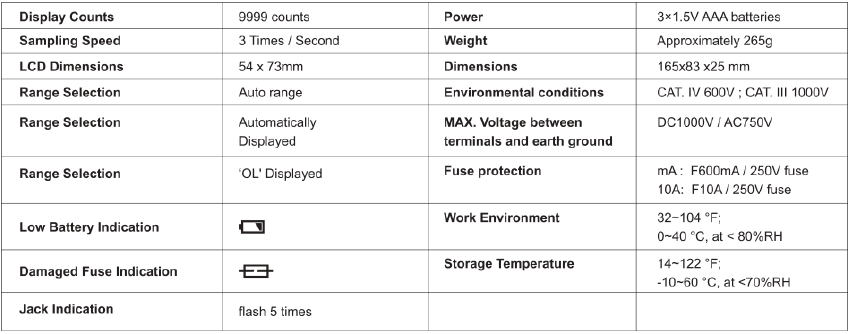

Specificaties

Nauwkeurigheidsspecificaties
De nauwkeurigheid wordt gespecificeerd voor 1 jaar na kalibratie, bij bedrijfstemperaturen van 18°C tot 28°C, met een relatieve vochtigheid van 0% tot 80%. Nauwkeurigheid ± ([% van de uitlezing] + [Counts])

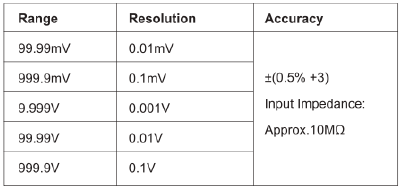

DC-spanning

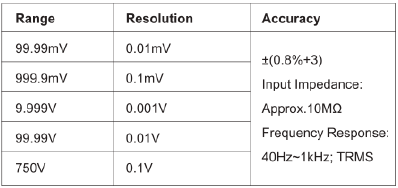

AC-spanning

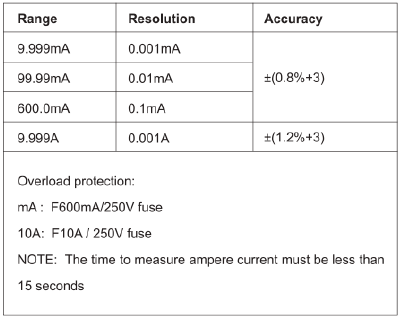

AC/DC-stroom

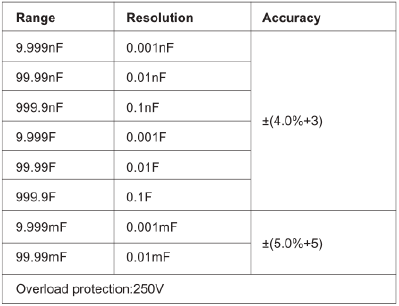

Capaciteit

Diode/Continuïteit

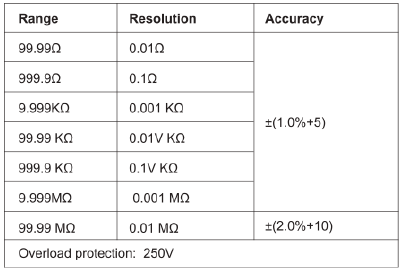

Weerstand

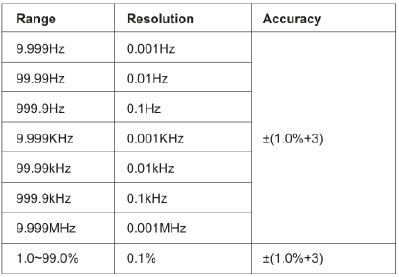

Frequentie/Duty

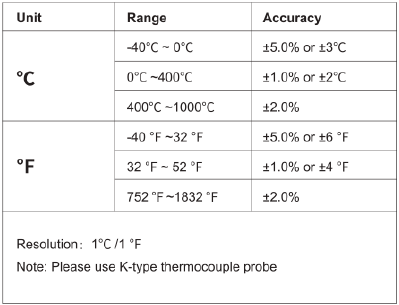

Temperatuur

3 jaar garantie

Defecte producten worden gratis gerepareerd of vervangen, of naar onze keuze, indien ze samen met een aankoopbewijs naar onze geautoriseerde distributeur(s) worden gestuurd. Stuur een e-mail naar support@ kaiweets.com voor meer informatie over de garantie en reparatie-informatie.
Bedrijfsnaam: E2UK LONDON LTD
Adres: 13 Quad Road, East Lane Business Park, Wembley HA9 7NE
E-mail: e2ukltd@gmail.com
Tel: +44 7429848355

Veiligheidsinformatie

Een waarschuwing identificeert omstandigheden en procedures die gevaarlijk zijn voor de gebruiker.

Waarschuwingen

•
  Om mogelijke elektrische schokken, brand of persoonlijk letsel te voorkomen:
• Lees alle veiligheidsinformatie voordat u het product gebruikt.
• Wijzig het product NIET en gebruik het alleen zoals gespecificeerd, anders kan de bescherming die door het product wordt geboden, in gevaar komen.
• Lees alle instructies zorgvuldig door.
• Houd u aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen (goedgekeurde rubberen handschoenen, gezichtsbescherming en vlamvertragende kleding) om schokken en vlamboogletsel te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.
• Beperk de werking tot de gespecificeerde meetcategorie, spanning of stroomsterkte.
• Gebruik voor alle metingen productgoedgekeurde meetcategorie (CAT), spanning en stroomsterkte-geclassificeerde accessoires (probes, meetsnoeren en adapters).
• Raak geen spanningen V ac RMS, 42 V ac piek of 60 V dc aan.
• Gebruik de juiste aansluitingen, functie en bereik voor metingen.
• Gebruik het product niet in de buurt van explosief gas, damp of in vochtige of natte omgevingen.
• Gebruik het product niet met verwijderde afdekkingen of met de behuizing open. Er is mogelijk blootstelling aan gevaarlijke spanning.
• Onderzoek de behuizing voordat u het product gebruikt. Zoek naar scheuren of ontbrekend plastic. Bekijk de isolatie rond de aansluitingen zorgvuldig.
• Schakel de stroom uit en ontlaad alle hoogspanningscondensatoren voordat u weerstand, continuïteit, capaciteit of een diodovergang meet.
• Breng niet meer aan dan de nominale spanning, tussen de aansluitingen of tussen elke aansluiting en de aarde.
• Verwijder de stroomtoevoer naar het circuit voordat u het product in het circuit aansluit wanneer u de stroom meet. Sluit het product in serie aan op het circuit.
• Meet eerst een bekende spanning om er zeker van te zijn dat het product correct werkt.
• Gebruik geen meetsnoeren als ze beschadigd zijn. Onderzoek de meetsnoeren op beschadigde isolatie, blootliggend metaal of als de slijtage-indicator zichtbaar is. Controleer de continuïteit van de meetsnoer.
• Verwijder de ingangssignalen voordat u het product reinigt.

Symbolen
Symbolen	Beschrijving	Symbolen	Beschrijving
	WAARSCHUWING. GEVAARSRISICO.		WAARSCHUWING. GEVAARLIJKE SPANNING. Risico op elektrische schokken.
	Gevaarlijke spanning		Voldoet aan de richtlijnen van de Europese Unie.
CAT II	Meetcategorie Il is van toepassing op test- en meetcircuits die rechtstreeks zijn aangesloten op gebruikspunten (stopcontacten en soortgelijke punten) van de laagspanningsNETINSTALLATIE.
CAT III	Meetcategorie Ill is van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanningsNETINSTALLATIE van het gebouw.
CAT IV	Meetcategorie IV is van toepassing op test- en meetcircuits die zijn aangesloten op de bron van de laagspanningsNETINSTALLATIE van het gebouw.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download KAIWEETS KM601 - Handleiding slimme digitale multimeter

Beschikbare talen
