KAIWEETS HTI8A - Handleiding digitale multimeter

Veiligheidsinstructies

Het instrument is ontworpen volgens de eisen van de internationale elektrische veiligheidsnorm IEC61010-1 voor de veiligheidseisen van elektronische testinstrumenten. Het ontwerp en de fabricage van instrumenten voldoen strikt aan de eisen van IEC61010-1 CAT.Ill 1000V overspanningsveiligheidsnormen en vervuilingsgraad 2.

Om mogelijke elektrische schokken of persoonlijk letsel en andere veiligheidsongevallen te voorkomen, dient u zich aan de volgende specificaties te houden:

• Lees deze handleiding zorgvuldig door voordat u het instrument gebruikt en besteed speciale aandacht aan veiligheidswaarschuwingen.
• Controleer voordat u het instrument gebruikt of er geen scheuren of plastic schade aan de instrumentbehuizing zijn. Zo ja, gebruik het dan niet meer.
• Controleer voordat u het instrument gebruikt of de meetpen gebarsten of beschadigd is. Zo ja, vervang deze dan door hetzelfde type en dezelfde elektrische specificaties.
• Houd u aan de lokale en nationale veiligheidsvoorschriften. Draag persoonlijke beschermingsmiddelen (zoals goedgekeurde rubberen handschoenen, maskers en vlamvertragende kleding, enz.) om te voorkomen dat u wordt beschadigd door elektrische schokken en elektrische vlamboog als gevolg van blootliggende gevaarlijke stroomvoerende geleiders.

Veiligheidsprocedures

• Voordat u de buitenkast of het batterijklepje opent, dient u de meetpen op het instrument te verwijderen. Gebruik het instrument niet in omstandigheden waarin het instrument uit elkaar is gehaald of het batterijklepje is geopend.
• Wanneer u de meetpen gebruikt, plaatst u uw vingers achter de vingerbeschermer van de meetpen.
• Wanneer u meet, sluit dan eerst de nulleiding of de aardleiding aan en sluit vervolgens de stroomvoerende draad aan; maar wanneer u loskoppelt, koppel dan eerst de stroomvoerende draad los en koppel vervolgens de nulleiding en de aardleiding los.
• Wanneer de indicator voor een bijna lege batterij verschijnt, vervang dan de batterij tijdig om meetfouten te voorkomen.
• Het voldoet alleen aan de veiligheidsnormen wanneer het instrument samen met de meegeleverde meetpen wordt gebruikt. Als de meetpen beschadigd is en moet worden vervangen, moet de meetpen met hetzelfde modelnummer en dezelfde elektrische specificaties worden gebruikt voor vervanging.

• Gebruik het instrument niet in de buurt van explosief gas, stoom of in een vochtige omgeving.

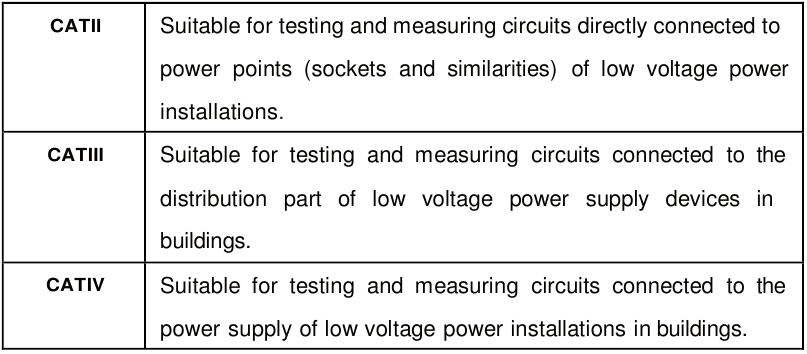

• Het instrument moet worden gebruikt in overeenstemming met de gespecificeerde meetcategorie, spanning of stroomsterkte.
• Wees voorzichtig als de meting hoger is dan 30V AC true RMS, 42V AC piek of 60V DC. Er kan gevaar voor elektrische schokken zijn bij dit soort spanning.
• Door de bekende spanning te meten om te controleren of de meter normaal werkt of beschadigd is, gebruik hem dan niet meer.

Productbeschrijving

Betekenis van symbolen

	Er kan gevaarlijke spanning aanwezig zijn		Waarschuwing; Belangrijke informatie
	AC (wisselstroom)		AC en DC
	DC (gelijkstroom)
	Aarding		Zekering
	Batterij bijna leeg		Dubbel geïsoleerd
	Voldoet aan de EU-richtlijnen
	Dit product niet als ongesorteerd gemeentelijk afval verwijderen.

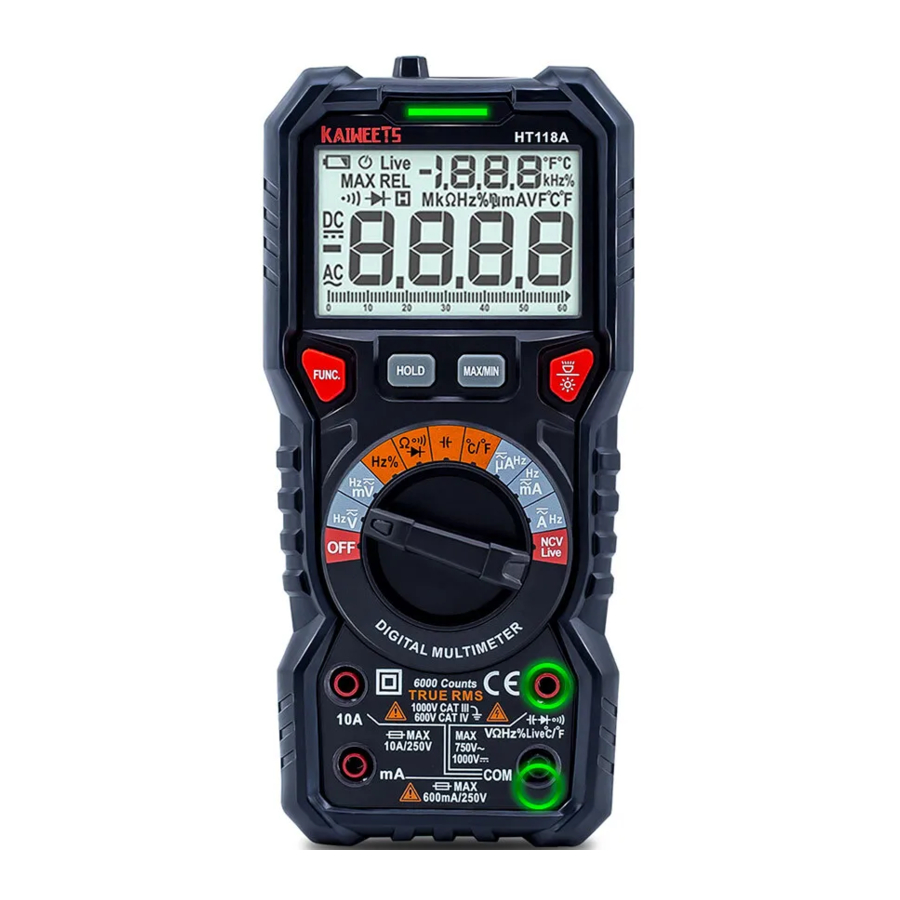

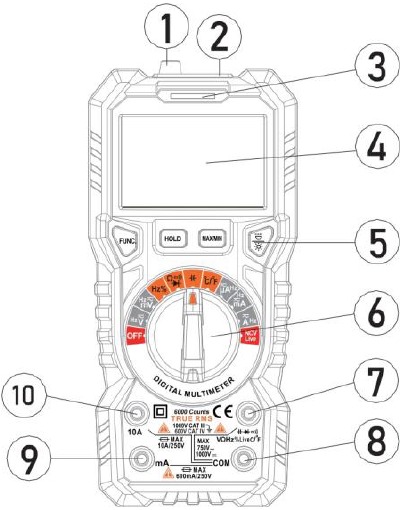

Multimeterfuncties

1. NCV-meetpen
2. Zaklamp
3. Rood / groen licht
4. LCD-scherm (tweekleurig)
5. Functietoets
6. Draaischakelaar
7. Aansluiting
8. COM-aansluiting
9. mA, uA-aansluiting
10. 10A-aansluiting

FUNC. Toets

	Druk op de FUNC-knop om de juiste meetfunctie te selecteren.
	Druk op de "HOLD"-toets (Vasthouden), houd de gegevens vast om ze gemakkelijker te kunnen registreren. Druk nogmaals op de knop om de vasthoudfunctie te verwijderen.
	Druk op de MAX/MIN-toets om de MAX/MIN-modus te activeren. In deze modus legt de multimeter de hoogste/laagste meting vast die hij registreert. Houd deze knop nogmaals ingedrukt om de Max/Min-modi te verlaten.
	Achtergrondverlichting: Druk eenmaal om de achtergrondverlichting van het scherm in te schakelen. Druk nogmaals om de achtergrondverlichting uit te schakelen
	Zaklamp: Houd langer dan 2 seconden ingedrukt om de zaklamp in/uit te schakelen.

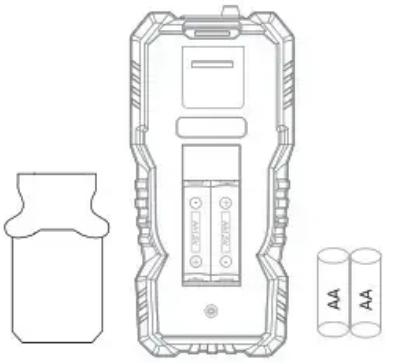

De batterij plaatsen of vervangen

Als het "Ol"-symbool op het display verschijnt, moet de batterij onmiddellijk worden vervangen. Koppel de meetsnoeren los van de ingangsaansluitingen van de meter en schakel de meter uit. Verwijder de rubberen hoes en de schroeven aan de achterkant van de multimeter om de batterij te vervangen.
Plaats daarna het compartimentdeksel terug en draai de schroef stevig vast.

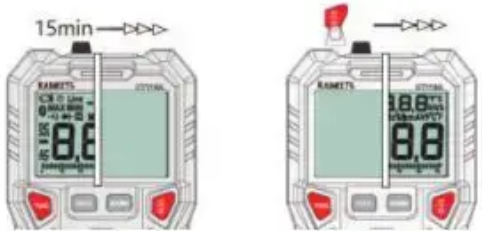

Slaapstand

• De meter schakelt automatisch over naar de slaapstand als er gedurende 15 minuten geen handeling wordt verricht om batterijenergie te besparen. Door op een willekeurige knop te drukken of aan de draaischakelaar te draaien, wordt de meter gewekt.
• Als u op de "FUNC."-knop (FUNC.) drukt en de meter inschakelt, wordt de slaapstand gedeactiveerd. Nadat de meter is uitgeschakeld, herstelt de meter de slaapstand na het uitschakelen.


Meetbewerking

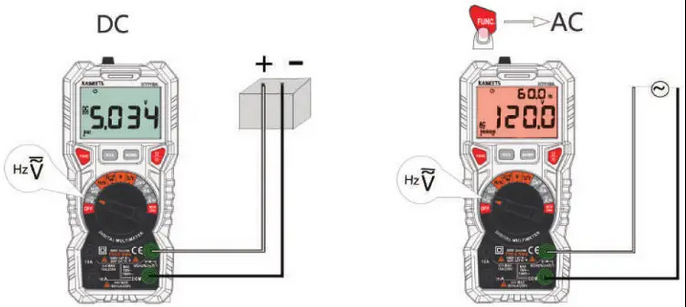

DC/AC spanningsmeting

Gebruik het niet om DC1000V of AC750V te testen, het instrument kan beschadigd raken. Test altijd bekende spanning met de meter voor gebruik om te bevestigen dat de instrumentfunctie intact is.

1. Draai de draaischakelaar naar "" en selecteer de DC/AC spanningsfunctie met de "FUNC." (FUNC.) knop
2. Steek de rode meetpen in de aansluiting, steek de zwarte meetpen in de "COM" aansluiting.
3. Sluit de meetpennen aan op de bron of belasting die moet worden gemeten.
4. Lees de LCD af, bij het meten van AC-spanning wordt de frequentie tegelijkertijd weergegeven.

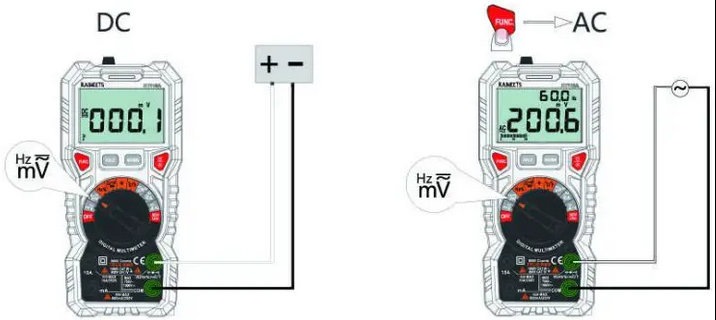

DC/AC spannings mV meting

Gebruik het niet om DC 250V te testen, het instrument kan beschadigd raken. Test altijd bekende spanning met de meter voor gebruik om te bevestigen dat de instrumentfunctie intact is. Test altijd bekende spanning met de meter voor gebruik om te bevestigen dat de instrumentfunctie intact is.

1. Draai de draaischakelaar naar "" en selecteer de DC/AC spanningsfunctie met de "FUNC." (FUNC.) knop
2. Steek de rode meetpen in de aansluiting, steek de zwarte meetpen in de "COM" aansluiting.
3. Sluit de meetpennen aan op de bron of belasting die moet worden gemeten.
4. Lees de LCD af, bij het meten van AC-spanning wordt de frequentie tegelijkertijd weergegeven.

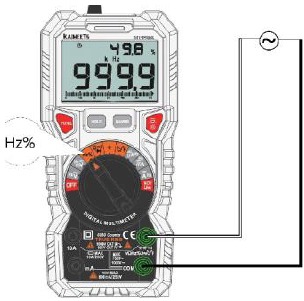

Frequentie/Duty meting (Hz%)

De spanning boven 10V kan niet worden gemeten, anders kan het instrument beschadigd raken.

1. Draai de draaischakelaar naar "Hz%"
2. Steek de rode meetpen in de aansluiting, steek de zwarte meetpen in de "COM" aansluiting.
3. Sluit de meetpennen parallel aan op de bron of het circuit dat moet worden gemeten, meet de frequentie en duty cycle.
4. Lees het meetresultaat af op het scherm.

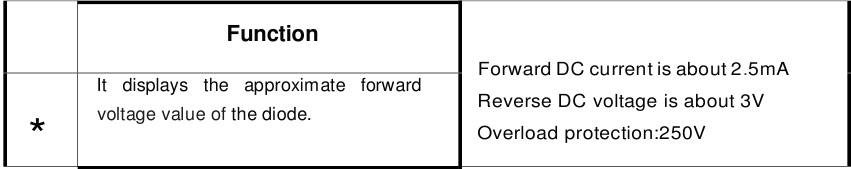

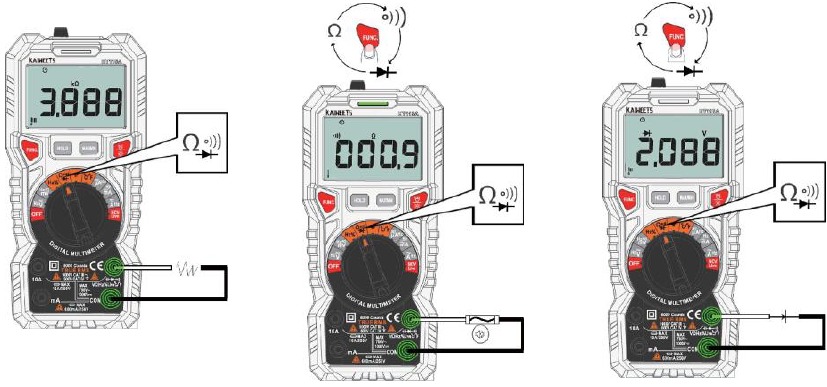

Weerstand / Continuïteit / Diode meting

Bij het meten van een diode op de lijn, ontkoppel de voeding en ontlaad alle hoogspanningscondensatoren. Anders kan het instrument beschadigd raken.

1. Draai de draaischakelaar naar "" en selecteer de Weerstand / Continuïteit / Diode meetfunctie met "FUNC." (FUNC.)
2. Steek de rode meetpen in de aansluiting, steek de zwarte meetpen in de "COM"
3. Sluit de meetpennen parallel aan op de bron of het circuit, of op de diode die moet worden gemeten. Raak de diode-anode aan met de rode meetpen, de zwarte meetpen maakt contact met de diode-kathode.
4. Lees het meetresultaat af op het scherm.

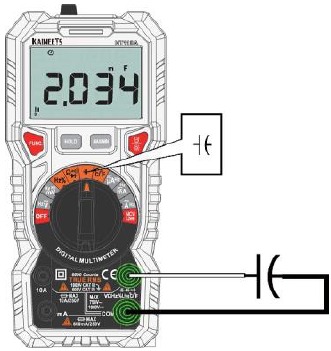

Capaciteitsmeting

Bij het meten van capaciteit op de lijn, ontkoppel de voeding en ontlaad alle hoogspanningscondensatoren. Anders kan het instrument beschadigd raken en kunt u een elektrische schok krijgen.

1. Draai de draaischakelaar naar "".
2. Steek de rode meetpen in de aansluiting, steek de zwarte meetpen in de "COM" aansluiting.
3. Maak contact met de meetpen op het te meten circuit of Capaciteit, meet de weerstand.
4. Lees het meetresultaat af op het scherm.

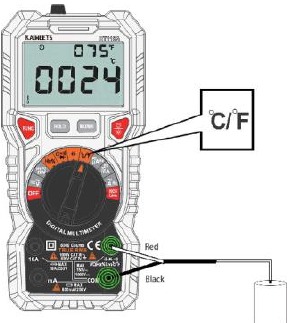

Temperatuurmeting

Raak geen geladen object aan bij het meten van de temperatuur.

1. Draai de draaischakelaar naar de "°C/°F"
2. Steek de K-Type thermokoppel in de meter. De positieve (rode) kant van de thermokoppel wordt in de ingang gestoken, en het negatieve uiteinde (zwart) wordt in de "COM" ingang gestoken.
3. Raak voorzichtig het einde van de thermokoppel aan op het object dat wordt gemeten. Wacht tot de temperatuurmeting stabiliseert en noteer vervolgens het resultaat van het LCD-scherm.

DC/AC stroommeting

Om schade aan het instrument of de apparatuur te voorkomen, controleert u de zekering voordat u gaat meten en zorgt u ervoor dat de gemeten stroom de maximale nominale stroom niet overschrijdt; gebruik de juiste ingang.

1. Draai de draaischakelaar naar "" of "" of "" en selecteer de AC- of DC-stroomfunctie met de "FUNC." (FUNC.) knop
2. Steek de rode meetpen in de "mA" aansluiting of "10A" aansluiting, steek de zwarte meetpen in de "COM" aansluiting.
3. Schakel de stroom van het geteste circuit uit; sluit de meter aan op het circuit dat wordt getest en schakel vervolgens de stroomtoevoer van het circuit in.
4. Lees het meetresultaat af op het scherm. Bij het meten van AC stroom wordt de frequentie tegelijkertijd op het LCD weergegeven.

   	Rode Meetpen	Zwarte Meetpen
   	mA	COM
   	mA	COM
   	10A	COM

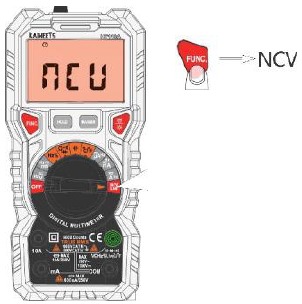

NCV-test

Om mogelijke ongevallen zoals elektrische schokken of persoonlijk letsel te voorkomen, dient u de veiligheidsvoorschriften te volgen.

1. Draai de draaischakelaar naar de "NCV Live" en schakel over naar de NCV-testfunctie met de "FUNC." (FUNC.) knop. De meter geeft "NCV" weer.
2. Vervolgens nadert de NCV-meetpen geleidelijk het gedetecteerde punt.
3. Wanneer de meter zwakke AC signalen detecteert, licht de groene indicator op en piept de meter langzaam.
4. Wanneer de meter sterke AC signalen detecteert, licht de rode indicator op en piept de meter snel.

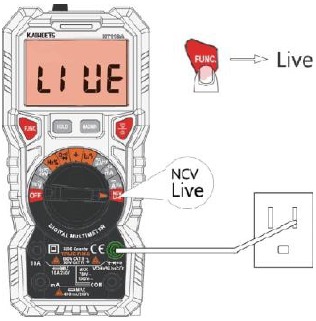

Live test

Om mogelijke ongevallen zoals elektrische schokken of persoonlijk letsel te voorkomen, dient u de veiligheidsvoorschriften te volgen.

1. Draai de draaischakelaar naar de "NCV Live ", en schakel over naar de live testfunctie met de "FUNC." (FUNC.) knop. De meter geeft "LIVE" weer.
2. Steek de rode meetpen in de "" aansluiting, en laat de meetpen contact maken met het testpunt.
3. Wanneer de meter zwakke AC signalen detecteert, licht de groene indicator op en piept de meter langzaam.
4. Wanneer de meter sterke AC signalen detecteert, licht de rode indicator op en piept de meter snel.

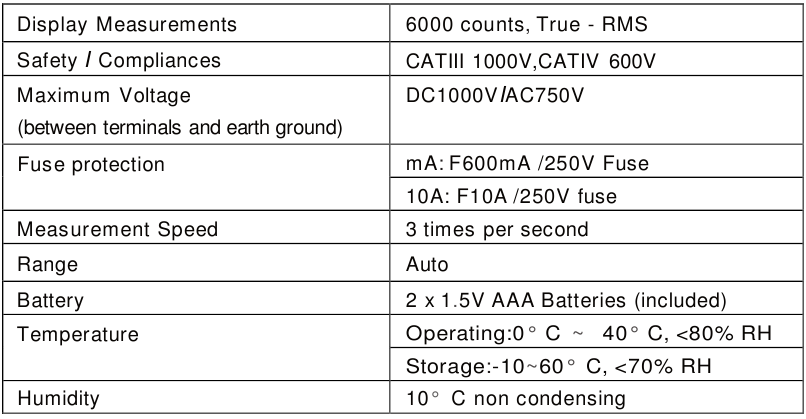

Algemene specificaties

Nauwkeurigheidsspecificaties

De nauwkeurigheid is van toepassing binnen één jaar na de kalibratie.
Referentieconditie: de omgevingstemperatuur 18°C tot 28°C, de relatieve vochtigheid is niet meer dan 80%.
Nauwkeurigheid: ± (% uitlezing + woord).

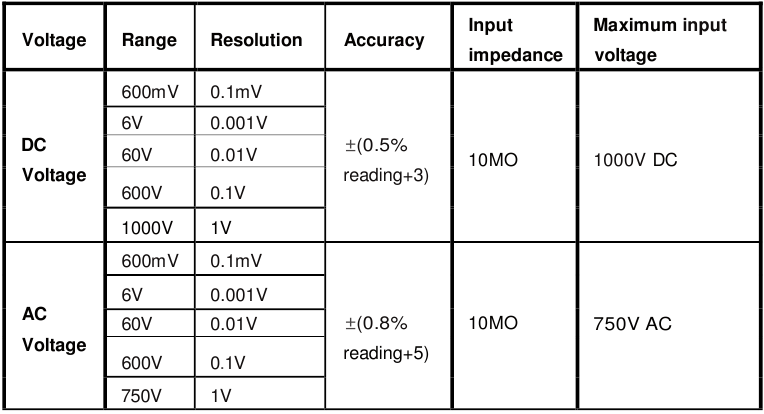

DC/AC-spanning

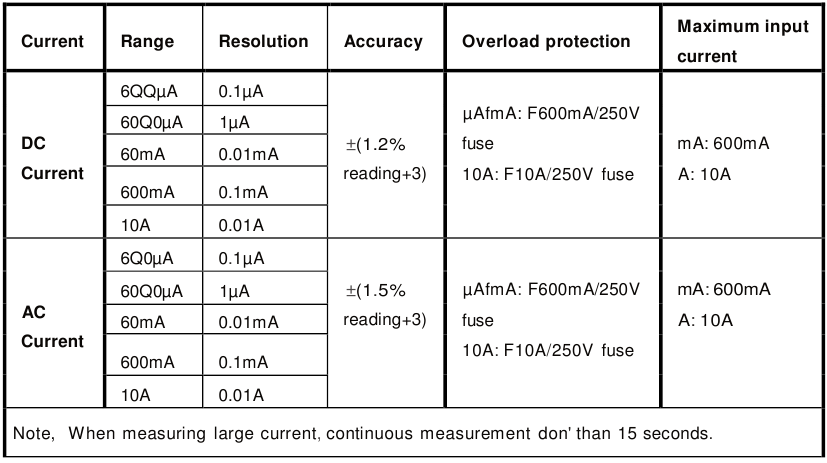

DC/AC-stroom

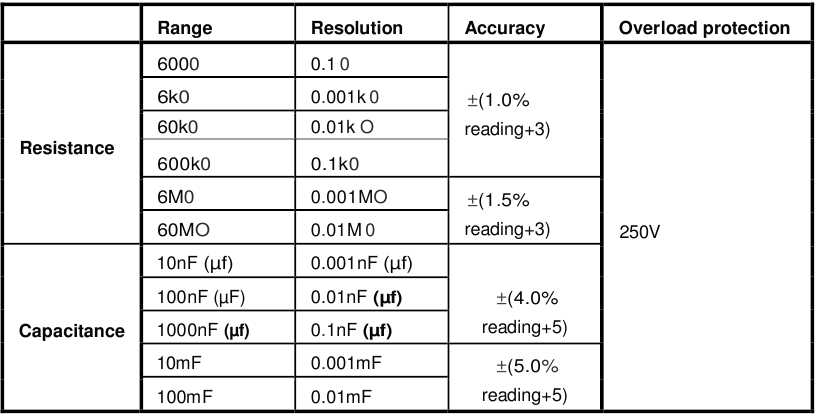

Weerstand/Capaciteit

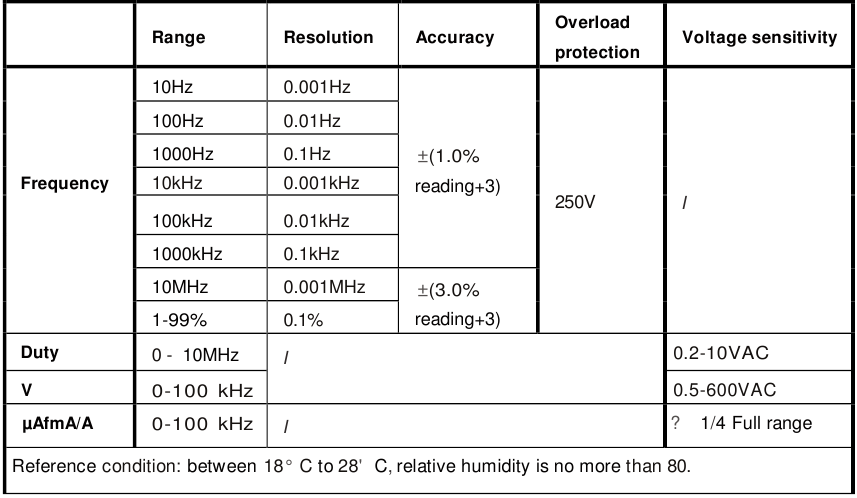

Frequentie/Duty cycle

Onderhoud

Schoonmaken

Als er stof op de terminal zit of de terminal nat is, kan dit meetfouten veroorzaken. Reinig het instrument volgens de onderstaande stappen:

1. Schakel de stroomtoevoer van het instrument uit en verwijder de testprobe.
2. Draai het instrument om en schud het stof uit de ingangsklem. Veeg de buitenkant van de behuizing af met een vochtige doek en een mild schoonmaakmiddel, gebruik geen schuurmiddel of oplosmiddel. Veeg contacten in elke ingangsklem af met een schoon wattenstaafje gedrenkt in alcohol.

Houd de binnenkant van het instrument altijd schoon en droog om elektrische schokken of schade aan het instrument te voorkomen.

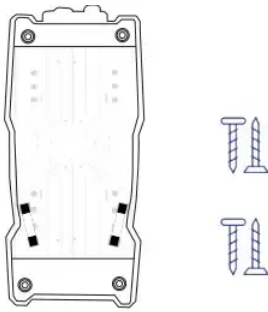

De zekering vervangen

1. Schakel de stroomtoevoer van het instrument uit en verwijder de probe van het instrument.
2. Gebruik een schroevendraaier om de schroeven los te draaien waarmee de achterklep is bevestigd en verwijder de achterklep.
3. Verwijder de doorgebrande zekering, vervang deze door een nieuwe zekering met dezelfde specificaties en zorg ervoor dat de zekering in de veiligheidsclip is geklemd.
4. Installeer de achterklep, bevestig en vergrendel deze met schroeven.
