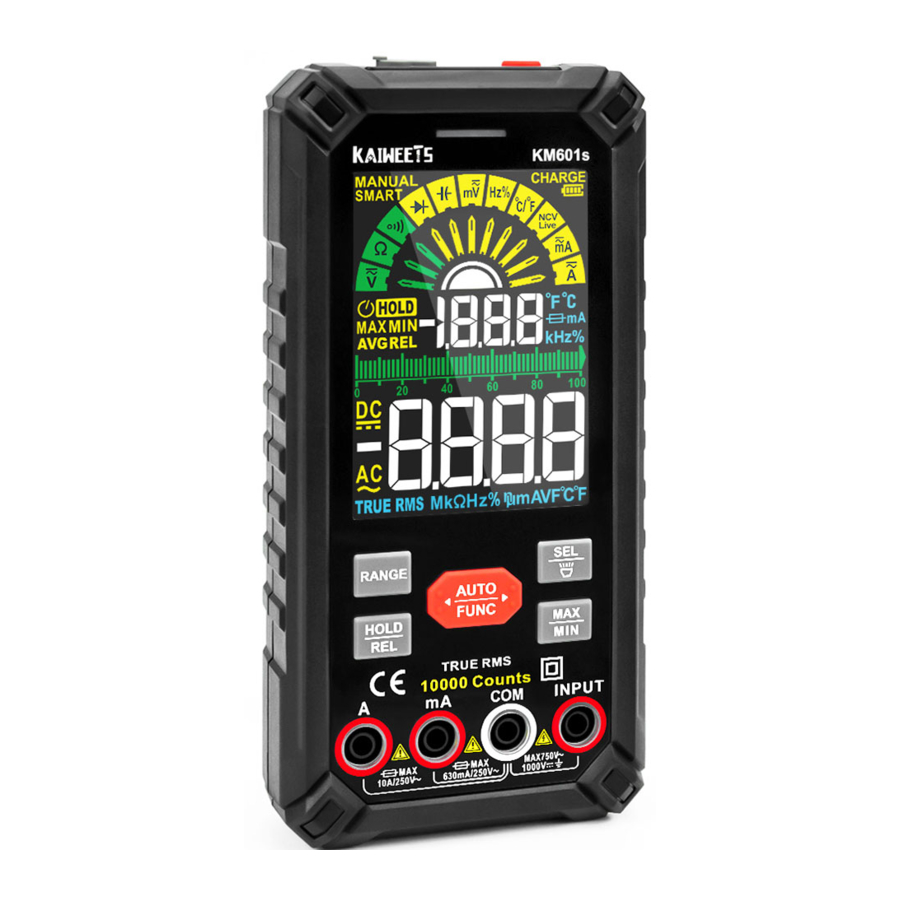

KAIWEETS KM601s - Handleiding slimme digitale multimeter

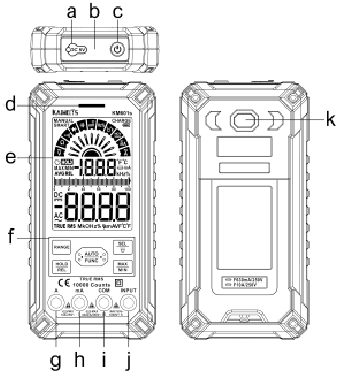

Productoverzicht

1. Oplaadaansluiting
2. NCV-sensor
3. Aan/uit-knop
4. Alarmindicatielampje
5. LCD-scherm (kleur)
6. Functieknoppen
7. A-aansluiting
8. mA-aansluiting
9. COM-aansluiting
10. INPUT-aansluiting
11. Zaklamp

Productbeschrijving

Betekenis veiligheidssymbolen

Symbolen	Beschrijving	Symbolen	Beschrijving
	WAARSCHUWING. GEVAAR.		WAARSCHUWING - RISICO OP ELEKTRISCHE SCHOKKEN.
	Gevaarlijke spanning		Voldoet aan de richtlijnen van de Europese Unie
CAT Il	Geschikt voor het testen van circuits die rechtstreeks zijn aangesloten op stroompunten (stopcontacten en dergelijke) van laagspanningsinstallaties.
CAT Ill	Geschikt voor het meten van circuits die zijn aangesloten op het distributiegedeelte van laagspanningsvoedingsapparaten in gebouwen.
CAT IV	Geschikt voor het meten van circuits die zijn aangesloten op de stroomvoorziening van laagspanningsinstallaties in gebouwen.

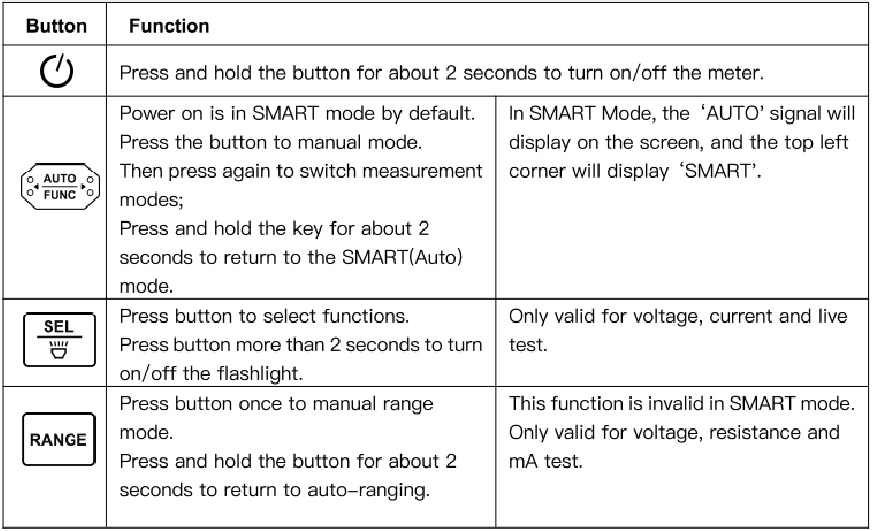

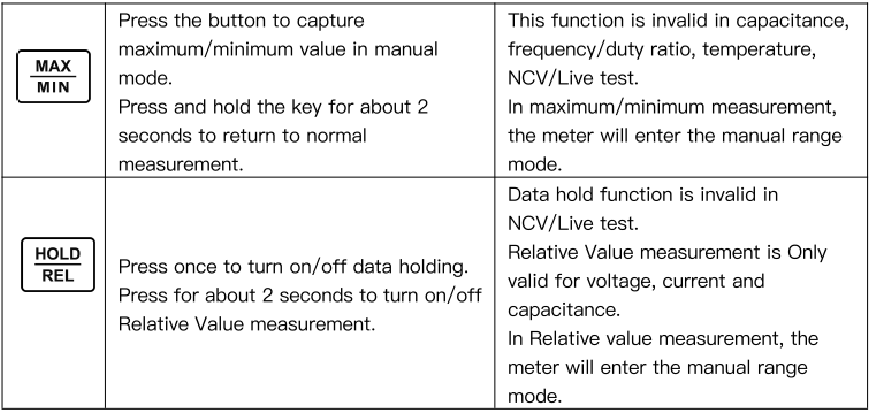

Functieknoppen

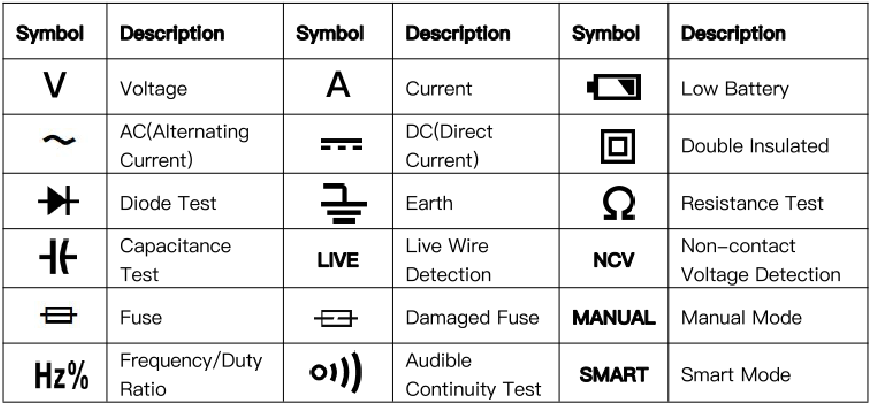

Display

Introductie aansluitingen

1. Aansluitingindicatielampje
   Bij het overschakelen naar andere functies knippert het lampje boven de bijbehorende aansluiting, zodat gebruikers de juiste meetsnoeren in de juiste aansluiting kunnen steken.
2. Ingangsaansluiting voor het meten van AC- en DC-stroom tot 10A.
3. Ingangsaansluiting voor het meten van AC- en DC-stroom tot 630mA.
4. Gemeenschappelijke (retour) aansluiting voor alle metingen.
5. Ingangsaansluiting voor het meten van andere functies, zoals spanning, continuïteit, weerstand, capaciteit, frequentie en het testen van diodes.

Start meten

Waarschuwing

1. Meet geen spanningen hoger dan DC1000V of AC750V, dit kan de meter beschadigen
2. Let op de veiligheid bij het meten van hoogspanning om elektrische schokken of persoonlijk letsel te voorkomen
3. Test voor gebruik de bekende spanning of stroom met de meter om er zeker van te zijn dat de meter goed functioneert

SMART (AUTO) Meetmodus

De meter start standaard in de SMART-modus. In de SMART-modus kan de meter DC-spanning, AC-spanning, weerstand en continuïteit testen. Het bereik wordt automatisch geselecteerd met de beste resolutie.

Inschakelen & klaar voor gebruik

1. Houd de knop '' ongeveer 2 seconden ingedrukt om de meter in te schakelen, '' wordt op het scherm weergegeven en de aanwijzer zwaait vanzelf heen en weer, wat de SMART-modus aangeeft.
2. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.
3. Laat de rode meetpen en de zwarte meetpen elkaar raken om te controleren of ze normaal zijn. De zoemer piept en het indicatielampje gaat branden als alles normaal is. Gebruik de continuïteitsfunctie als een snelle, handige methode om te controleren op open en kortsluitingen.

Smart-modus

Verbind de meetpennen met beide uiteinden van het circuit of de weerstand, de meter selecteert automatisch de meting op basis van de ingang.

LET OP:

1. Bij het meten van AC-spanning wordt de frequentie weergegeven en bij het meten van andere instellingen wordt de omgevingstemperatuur op het scherm weergegeven.
2. Bij het meten van weerstand, als de weerstandswaarde lager is dan 500, piept de meter en gaat het indicatielampje branden.
3. De minimaal meetbare spanning in de SMART-modus is 0,5V AC; 0,8V DC.

HANDMATIGE meetmodus

De meter start standaard in de SMART-modus. In de SMART-modus drukt u op de knop ' ' om over te schakelen naar de handmatige modus en selecteert u een functie.

AC/DC-spanningsmeting

1. Druk op de knop ' ' op de ' ' stand, ' ' signaal en 'V'-signaal worden op het scherm weergegeven, wat duidt op DC-spanningsmeting.
2. Druk op de knop ' ', signaal ' ' en signaal 'V' worden op het scherm weergegeven, wat duidt op AC-spanningsmeting.
3. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.
4. Raak de meetpen aan beide uiteinden van de te testen voeding aan.
5. Bij het meten van AC-spanning wordt de frequentie tegelijkertijd weergegeven, anders wordt de omgevingstemperatuur weergegeven.
6. Lees de meetresultaten af van het display.

OPMERKING:

1. Bij het meten van AC-spanning wordt de frequentie weergegeven.
2. Bij het meten van DC-spanning wordt de omgevingstemperatuur op het scherm weergegeven.
3. Gebruik de AC-spanningsmeetfunctie niet om DC-spanning te testen en omgekeerd.
4. Meet geen spanning hoger dan 1000 V DC of 750 V AC om schade aan de meter te voorkomen.

Weerstandsmeting

1. Druk op de knop ' ' om de ' ' stand te selecteren: het signaal ' ' wordt op het scherm weergegeven, wat duidt op de weerstandsmeting.
2. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.
3. Raak de meetpen aan beide uiteinden van de te testen weerstand aan.
4. Lees de meetresultaten af van het display.

OPMERKING:

1. Wijzig de weerstand niet tijdens het meten.
2. Test geen parallelle circuits. De nauwkeurigheid van de meting wordt beïnvloed en de resultaten zijn mogelijk niet nauwkeurig.
3. Meet niet rechtstreeks de interne weerstand van micrometers, galvanometers, batterijen en andere instrumenten.

Continuïteitstest

1. Druk op de knop ' ' op de ' ' stand, wat de continuïteitsmeting aangeeft.
2. Sluit de meetkabels aan op beide uiteinden van het te testen circuit.
3. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.
4. Raak de meetpen aan beide uiteinden van de gemeten weerstand of het circuit aan.
5. Wanneer de weerstandswaarde minder is dan ongeveer 50Q, klinkt de zoemer.
6. Lees de meetresultaten af van het display.

OPMERKING: als de weerstand van het circuit of de te testen weerstand minder is dan 500 en het circuit is ingeschakeld, piept de zoemer en gaat er een indicatielampje branden, en het scherm geeft de gemeten weerstandswaarde weer.

Diodetest

1. Druk op de knop ' ' op de ' ' stand, wat de diodetest aangeeft.
2. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.
3. Sluit de rode meetkabel aan op de positieve polariteit van de diode, de zwarte meetkabel op de negatieve polariteit.
4. Als de meetkabels omgekeerd zijn aangesloten op de diodepolariteit, wordt ' ' op het scherm weergegeven.
5. Lees de meetresultaten af van het display.

Goede diode

Er zijn twee situaties

Wanneer de meetpen correct is aangesloten

Wanneer de meetpen verkeerd is aangesloten

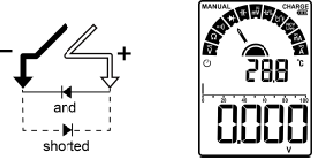

Slechte diode

Er zijn twee situaties

Wanneer de meetpen correct is aangesloten

Wanneer de meetpen verkeerd is aangesloten

Capaciteitsmeting

1. Druk op de knop ' ' op de ' ' stand, het signaal 'nF' wordt op het scherm weergegeven, wat de capaciteitstest aangeeft.
2. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.
3. Raak de meetpen aan beide uiteinden van de te testen condensator aan.
4. Lees de meetresultaten af van het display.

OPMERKING:

1. Als de gemeten waarde aanzienlijk afwijkt van de waarde die op de condensator is aangegeven, is de condensator beschadigd.
2. Ontlaad de condensator voordat u de condensator meet om schade aan de meter te voorkomen. Doe dit door de condensator aan te sluiten op een krachtige weerstand.
3. Ontlaad de condensator na de meting om mogelijke veiligheidsrisico's te voorkomen.
4. Als de capaciteit groot is, kan het lang duren voordat de waarde stabiliseert.

AC/DC mV-spanningsmeting

1. Druk op de ' ' knop naar ' ' instelling, ' ' signaal en 'mV' signaal worden op het scherm weergegeven, wat DC mV-spanningsmeting aangeeft.
2. Druk op de ' ' knop, ' ' signaal en 'mV' signaal worden op het scherm weergegeven, wat AC mV-spanningsmeting aangeeft.
3. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.
4. Raak de meetpen aan met beide uiteinden van de gemeten voeding.
5. Bij het meten van AC-spanning wordt de frequentie tegelijkertijd weergegeven; anders wordt de omgevingstemperatuur weergegeven.
6. Lees de resultaten af van het scherm.

OPMERKING:

1. Bij het meten van AC-spanning wordt de frequentie weergegeven.
2. Bij het meten van DC-spanning wordt de omgevingstemperatuur op het scherm weergegeven.
3. Gebruik de AC-spanningstestfunctie niet om DC-spanning te testen en omgekeerd.
4. Meet geen spanning hoger dan 1000 V DC of 750 V AC om schade aan de meter te voorkomen.

Frequentie/Duty-meting

1. Druk op de ' ' knop naar 'Hz%' instelling, 'Hz' signaal en '%' signaal worden op het scherm weergegeven, wat frequentie/duty-ratio testen aangeeft.
2. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.
3. Raak de meetpen aan met beide uiteinden van de gemeten voeding.
4. Lees de resultaten af van het scherm.

Temperatuurmeting

1. Steek de positieve pool van de K-type thermokoppel in de 'Input'-aansluiting en de negatieve pool in de 'COM'-aansluiting.
2. Druk op de ' ' knop naar ' ', '°C' signaal en '°F' signaal worden op het scherm weergegeven, wat temperatuurtesten aangeeft,
3. Raak het uiteinde van de K-type thermokoppel aan op het object dat wordt gemeten. Het kan enkele seconden duren voordat de meting stabiel is.

OPMERKING:
Wanneer de K-type thermokoppel geen contact maakt met het te testen object, wordt de omgevingstemperatuur gemeten.

Contactloze AC-spanningsdetectie

1. Druk op de ' ' knop naar ' ', instelling, 'NCV' signaal wordt op het scherm weergegeven, wat de NCV-test aangeeft.
2. Plaats de NCV-meetpen geleidelijk dichter bij het te testen punt,
3. Wanneer de indicator oplicht en het apparaat piept, weet u dat er spanning aanwezig is.

Wanneer de meter een zwak signaal detecteert, licht de groene indicator op, piept de zoemer met een lage toon en wordt '--L' op het scherm weergegeven.

Wanneer de meter een sterk signaal detecteert, licht de rode indicator op, piept de zoemer met een snelle toon en wordt '--H' op het scherm weergegeven.

Detectie van stroomvoerende draad

1. Druk op de ' ' knop naar ' ' instelling, 'NCV' signaal wordt op het scherm weergegeven.
2. Druk op de ' ' knop om het 'LIVE' symbool weer te geven. Steek de rode meetpen in de 'INPUT'-aansluiting en verwijder de zwarte meetpen.
3. Raak het te testen object aan met de punt van de rode meetpen.

OPMERKING:

1. Wanneer het indicatielampje oplicht, betekent dit dat de gemeten positie voor de stroomvoerende draad is, wees voorzichtig
2. Wanneer de meter een zwak signaal detecteert, licht de groene indicator op, piept de zoemer met een lage toon en wordt '--L' op het scherm weergegeven. Dit betekent dat de meetpennen mogelijk niet volledig zijn aangesloten op het stopcontact, test opnieuw na volledige aansluiting.
3. Wanneer de meter een sterk signaal detecteert, licht de rode indicator op, piept de zoemer met een snelle toon en wordt '--H' op het scherm weergegeven.

Ampère (A) stroommeting

1. Steek de rode meetpen in de 'A'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting. De meter past zich automatisch aan de ' ' versnelling. 'DC' signaal en 'A' signaal worden op het scherm weergegeven, wat DC-stroommeting aangeeft.
2. Druk op de ' ' knop, 'A' signaal en 'AC' signaal worden op het scherm weergegeven, wat AC-stroommeting aangeeft.

OPMERKING:

1. Bij het meten van AC-stroom wordt de frequentie weergegeven en bij het meten van DC-stroom wordt de omgevingstemperatuur op het scherm weergegeven.
2. 'LEAD' signaal wordt op het scherm weergegeven en het indicatielampje wordt rood wanneer de meetpennen verkeerd zijn aangesloten, steek de rode meetpen in de 'A'-aansluiting.
3. De meter schakelt de stroomtestfunctie in wanneer u de rode meetpen in de 'A'-aansluiting steekt en de zwarte meetpen in de 'COM'-aansluiting in elke modus. Voor de veiligheid kunnen gebruikers niet op de ' ' knop drukken om de functies te schakelen.
4. De meter piept regelmatig om gebruikers eraan te herinneren de stroomtestfunctie correct te gebruiken. Meet geen stroom >10A in deze versnelling, in geval van het doorbranden van de 10A-zekering.

mA-stroommeting

1. Steek de rode probe in de 'mA'-aansluiting en de zwarte probe in de 'COM'-aansluiting. De meter past zich automatisch aan de ' '-stand aan. Het 'DC'-signaal en het 'mA'-signaal worden op het scherm weergegeven, wat duidt op DC-stroommeting.
2. Druk op de ' ' knop, het 'mA'-signaal en het 'AC'-signaal worden op het scherm weergegeven, wat duidt op AC-stroommeting.

LET OP:

1. Bij het meten van AC-stroom wordt de frequentie weergegeven en bij het meten van DC-stroom wordt de omgevingstemperatuur op het scherm weergegeven.
2. Het 'LEAD'-signaal wordt op het scherm weergegeven en het indicatielampje wordt rood wanneer de testkabels verkeerd zijn aangesloten. Steek de rode testkabel in de 'mA'-aansluiting.
3. De meter schakelt de stroomtestfunctie in wanneer u de rode testkabel in de 'mA'-aansluiting en de zwarte testkabel in de 'COM'-aansluiting steekt in elke modus. Voor de veiligheid kunnen gebruikers niet op de ' ' knop drukken om de functies te schakelen.
4. De meter piept regelmatig om gebruikers eraan te herinneren de stroomtestfunctie correct te gebruiken. Meet geen stroom > 630mA in deze stand, in geval van het doorbranden van de mA-zekering.

Onderhoud

Reinigen

Schakel de meter uit en verwijder de meetsnoeren.
Veeg de behuizing schoon met een vochtige doek en een mild reinigingsmiddel. Vuil of vocht in de aansluitingen kan de metingen beïnvloeden.

Zekeringen vervangen

' ' signaal wordt op het scherm weergegeven wanneer de zekeringen zijn doorgebrand, de stroomtestfunctie werkt niet, vervang dan de zekeringen.

1. Verwijder de meetsnoeren van de meter voordat u de behuizing opent.
2. Verwijder de schroeven onder de plank,
3. Vervang de zekering door een exemplaar van dezelfde grootte zoals hierboven beschreven.
4. Sluit het deksel en draai de schroeven vast.

• mA: F630mA/250V zekering;
  Afmeting: Φ6*32mm
• A: F10A/250V zekering;
  Afmeting: Φ6*32mm

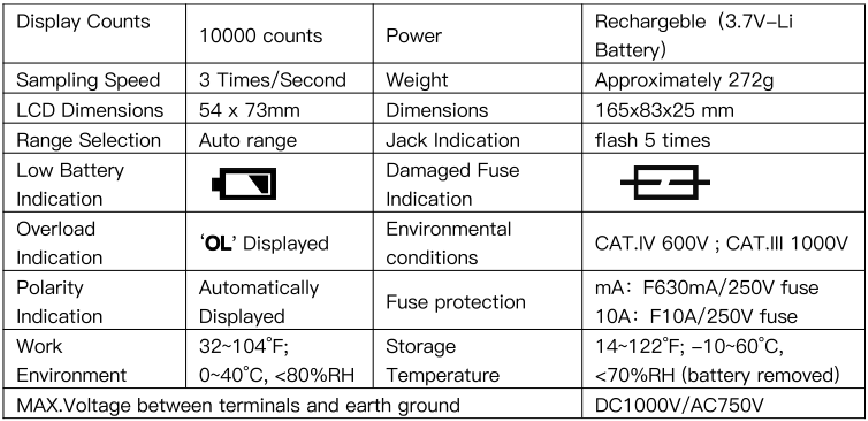

Specificaties

Nauwkeurigheidsspecificaties
De nauwkeurigheid is gespecificeerd voor 1 jaar na kalibratie, bij bedrijfstemperaturen van 18°C tot 28°C, met een relatieve luchtvochtigheid van 0% tot 80%.
Nauwkeurigheid±([% van uitlezing]+[Aantal])

DC-spanning

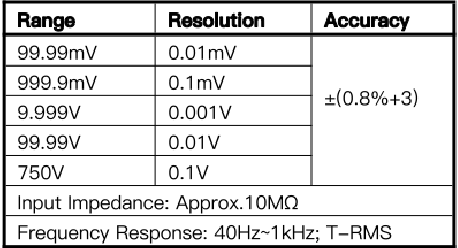

AC-spanning

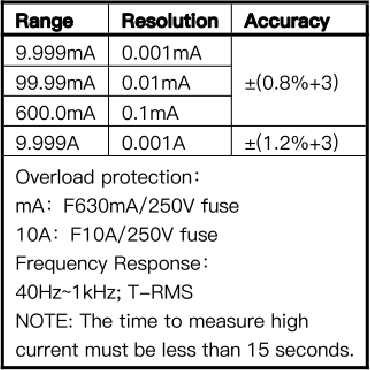

AC/DC-stroom

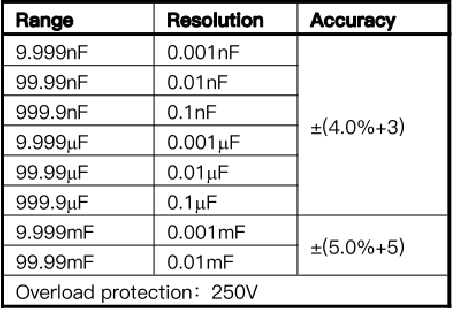

Capaciteit

Diode/Continuïteit

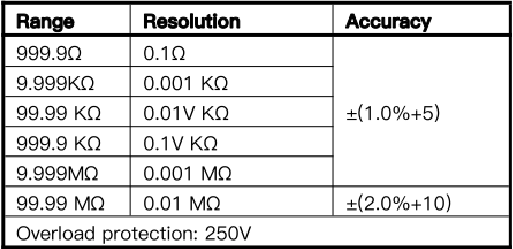

Weerstand

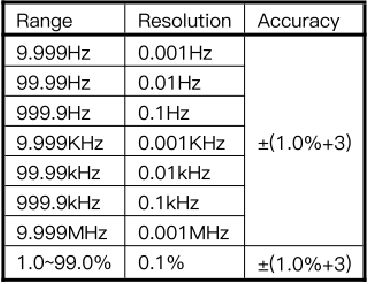

Frequentie/Duty

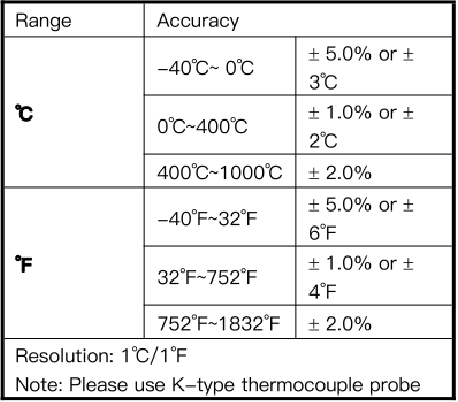

Temperatuur

Veiligheidsinformatie

De multimeter voldoet aan IEC61010-1 CAT.III 1000V, CAT.IV 600V overspanningsveiligheidsnormen en vervuilingsgraad 2.

Een waarschuwing identificeert omstandigheden en procedures die gevaarlijk zijn voor de gebruiker.

Waarschuwingen: Lees eerst
Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen, dient u de volgende instructies op te volgen:

• Test geen spanning boven 60VDC, 30VAC RMS of 42V piek. Anders bestaat er kans op elektrische schokken,
• Meet geen spanningen die hoger zijn dan de nominale waarde tussen de aansluitingen of tussen de aansluitingen en de aarde,
• Controleer of de meter goed werkt door een bekende spanning te meten en gebruik hem niet meer als hij niet normaal is of beschadigd is.
• Controleer voordat u de meter gebruikt de behuizing van de meter op scheuren of beschadigde plastic onderdelen en gebruik hem in dat geval niet meer.
• De meter mag alleen worden gebruikt met de meegeleverde meterpen om te voldoen aan de veiligheidsnormen.
• Controleer voordat u de meter gebruikt de meetsnoeren op scheuren of beschadigingen. Vervang ze in dat geval door hetzelfde type en met dezelfde elektrische specificaties. Houd bij het gebruik van de meter uw vingers achter de vingerbescherming van de sonde.
• Gebruik de meter volgens de meetcategorie, spanning of stroomsterkte die in de meter of handleiding is gespecificeerd.
• Neem de lokale en nationale veiligheidsvoorschriften in acht. Draag beschermende uitrusting (zoals goedgekeurde rubberen handschoenen, maskers en vlamvertragende kleding) om letsel door elektrische schokken te voorkomen wanneer gevaarlijke stroomvoerende geleiders blootliggen.
• Wanneer de indicator voor lage spanning verschijnt, vervang dan onmiddellijk de batterij om meetfouten te voorkomen.
• Gebruik de meter niet in de buurt van explosieve gassen, dampen of in een vochtige omgeving.
• Verwijder de meterpen uit de meter voordat u de behuizing of het batterijklepje opent.
• Gebruik de meter nooit met de meter gedemonteerd of met het batterijklepje open.
