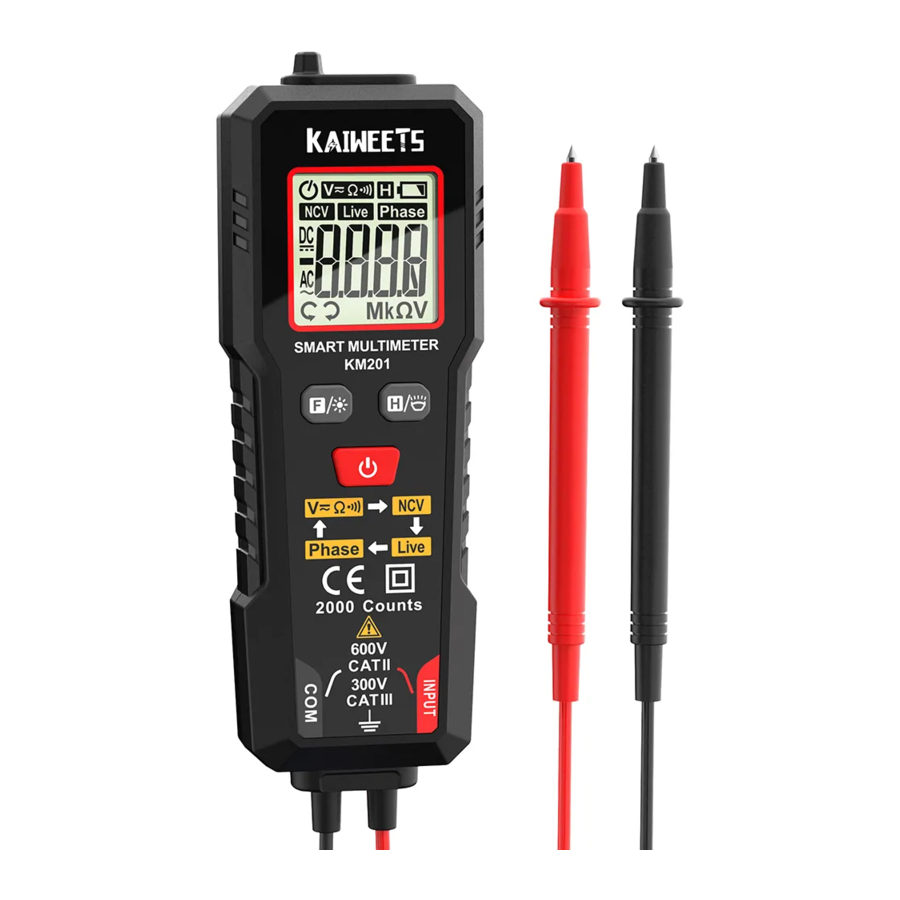

KAIWEETS KM201 - Smart True-RMS Multimeter Handleiding

Productomschrijving

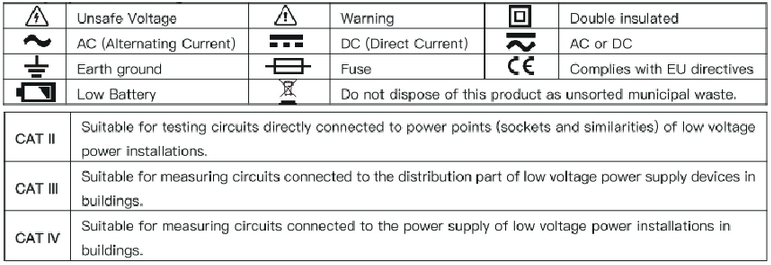

Betekenis veiligheidssymbool

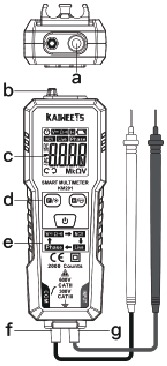

Multimeterfuncties

1. NCV-sonde
2. Zaklamp
3. Display
4. Functieknoppen
5. Functie-indicatiebeschrijving
6. Com (zwarte meetsnoer)
7. Ingang (rode meetsnoer)

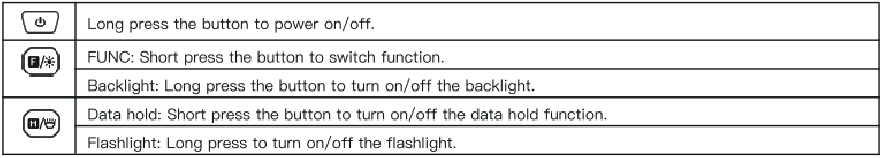

Functieknoppen

Slaapmodus

De meter gaat automatisch naar de slaapmodus als er gedurende 15 minuten geen handeling wordt verricht om batterijenergie te besparen.
Druk op de "", en druk vervolgens tegelijkertijd op de "" om de meter in te schakelen. De automatische uitschakelfunctie wordt geannuleerd.

Meetprocedure

Automatische modus

Gebruik het niet om spanningen boven 600V te testen, de meter kan beschadigd raken. Test altijd een bekende spanning met de meter voordat u deze gebruikt om te bevestigen dat de instrumentfunctie intact is.

1. Houd de "" lang ingedrukt om in te schakelen, en het display toont "AUTO", dit is standaard de AUTO-modus. Of druk kort op "" om de AUTO-modus te selecteren.
2. Verbind de meetsnoeren met de bron of de belasting die gemeten moet worden.
3. De meter herkent automatisch spanning, weerstand en continuïteit.
4. Lees het meetresultaat af van het display.

Opmerking: Als de weerstandswaarde van de gemeten weerstand of circuit minder is dan 500Ω, piept de zoemer en wordt de groene achtergrondverlichting ingeschakeld.

NCV-meting

1. Druk kort op de "" knop om over te schakelen naar de NCV-functie. De meter geeft "NCV" weer.
2. Beweeg de NCV-sonde vervolgens geleidelijk naar het gedetecteerde punt.
3. Wanneer de meter zwakke AC-signalen detecteert, gaat de groene achtergrondverlichting branden en piept de meter langzaam. Het display toont "---L".
4. Wanneer de meter sterke AC-signalen detecteert, gaat de rode achtergrondverlichting branden en piept de meter snel. Het display toont "---H".

LIVE-meting

1. Druk kort op de "" knop om over te schakelen naar de LIVE-functie. De meter geeft "Live" weer.
2. Sluit de rode meetsnoer aan op het testpunt.
3. Wanneer de meter zwakke AC-signalen detecteert, gaat de groene achtergrondverlichting branden en piept de meter langzaam. Het display toont "---L".
4. Wanneer de meter sterke AC-signalen detecteert, gaat de rode achtergrondverlichting branden en piept de meter snel. Het display toont "---H".

Fasemeting

1. Druk kort op de "" knop om over te schakelen naar de fasefunctie (Phase function). De meter geeft "Phase" weer.
   • Het display knippert om het "PA" symbool te tonen ("A" knippert), plaats de NCV-sensor tegen de eerste fasedraad.
   • Het display knippert om het "PAB" symbool te tonen ("A" is vast, "B" knippert), plaats de NCV-sensor tegen de tweede fasedraad.
   • Het display knippert om het "PABC" symbool te tonen ("A" en "B" vast, "C" knippert), plaats de NCV-sensor tegen de derde fasedraad.
2. De test is voltooid en het meetresultaat wordt op het display weergegeven:
   Het "P --- L" symbool op het display geeft aan dat de fasevolgorde linksom draait;
   Het "P --- R" symbool op het display geeft aan dat de fasevolgorde rechtsom draait.

Opmerking:

• Houd de sensor dicht bij de draad.
• Afgeschermde draden/kabels, dikte, type isolatie of complete isolatoren hebben invloed op de detectie.
• Voltooi de test op de drie lijnen binnen 1 minuut, anders treedt er een time-outfout op, aangegeven door het PABC-symbool en de knipperende P-letter. Wanneer de time-outfout optreedt, keer dan terug naar de fasevolgordedetectie om opnieuw te testen.
• Wanneer de driefaselijnen erg dicht bij elkaar liggen, scheid de lijnen zoveel mogelijk om te detecteren, anders is het gemakkelijk om verkeerd te beoordelen.

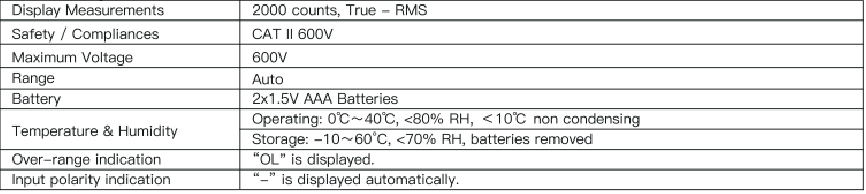

Algemene specificaties

Nauwkeurigheidsspecificaties

Referentieconditie: omgevingstemperatuur 18°C tot 28°C, relatieve vochtigheid niet hoger dan 80%. Nauwkeurigheid: ± (% uitlezing + woord).

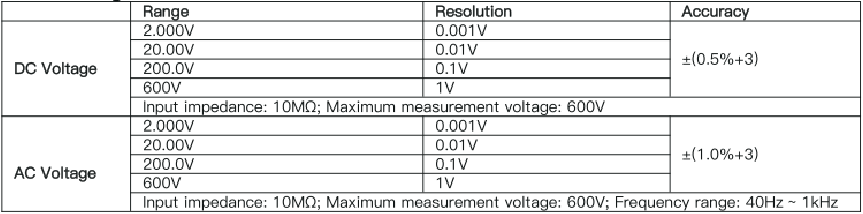

AC/DC-spanning

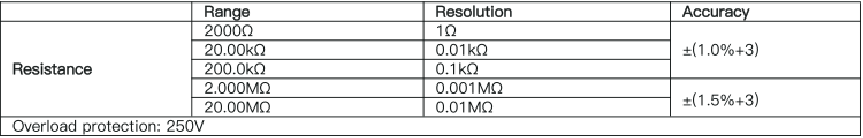

Weerstand

Continuïteit

Onderhoud

Reinigen

Als er stof op de terminal zit of de terminal nat is, kan dit een meetfout veroorzaken. Reinig het instrument volgens de onderstaande stappen:

• Schakel de stroomtoevoer uit.
• Veeg de buitenkant van de behuizing af met een vochtige doek en een mild reinigingsmiddel. Veeg contacten in elke ingangsterminal af met een schoon wattenstaafje gedrenkt in alcohol.

Houd de binnenkant van het instrument altijd schoon en droog om elektrische schokken of schade aan het instrument te voorkomen.

De batterij verwijderen en vervangen

1. Schakel de meter uit.
2. Verwijder het batterijklepje door de schroef los te draaien waarmee het batterijklepje vastzit met een schroevendraaier.
3. Verwijder de oude batterij en vervang deze door een nieuwe van hetzelfde formaat, let op de batterijpolariteit, er zijn positieve en negatieve polariteitsmarkeringen voor elke batterij in het batterijvak.
4. Plaats het batterijklepje terug in de oorspronkelijke positie en gebruik de schroeven om het batterijklepje vast te zetten en stevig te vergrendelen.

• Om verkeerde uitlezing te voorkomen, wat kan leiden tot elektrische schokken of persoonlijk letsel, dient u de batterij onmiddellijk te vervangen wanneer de batterij bijna leeg is.
• Ontlaad de batterij niet door deze kort te sluiten of de polariteit om te keren.
• Om de veilige bediening en het onderhoud van deze meter te garanderen, verwijdert u de batterijen wanneer deze lange tijd niet wordt gebruikt om schade aan het product door batterijlekkage te voorkomen.


Veiligheidsinstructies

Het ontwerp en de fabricage van instrumenten voldoen strikt aan de eisen van IEC61010-1 CAT.II 600V overspanningsveiligheidsnormen en vervuilingsgraad 2.

Om mogelijke elektrische schokken of persoonlijk letsel en andere veiligheidsongevallen te voorkomen, dient u zich aan de volgende specificaties te houden:

• Lees deze handleiding voordat u het instrument gebruikt en let vooral op veiligheidswaarschuwingsinformatie.
• Controleer of de instrumentbehuizing beschadigd is.
• Houd u aan de lokale en nationale veiligheidsvoorschriften.

Veiligheidsvoorschriften

• Verwijder de meetpen voordat u de buitenste behuizing of het batterijklepje opent.
• Plaats uw vingers achter de vingerbeschermer van de meetpen.
• Sluit eerst de nulleider of de aardleiding aan, en sluit dan de stroomdraad aan.
• Ontkoppel eerst de stroomdraad en ontkoppel vervolgens de nulleider en aardleiding.
• Vervang de batterij wanneer de indicator voor een bijna lege batterij wordt weergegeven.

• Gebruik het instrument niet in de buurt van explosief gas, stoom of in een vochtige omgeving.
• Het instrument wordt gebruikt met de gespecificeerde categorie, spanning of stroomsterkte.
• Wees voorzichtig als de meting hoger is dan 60V DC, 30V AC echte effectieve waarde (true RMS) of 42V piek.
• Door de bekende spanning te meten om te controleren of de meter normaal werkt, als deze niet normaal is of beschadigd is, gebruik deze dan niet meer.

Neem contact met ons op: support@kaiweets.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download KAIWEETS KM201 - Smart True-RMS Multimeter Handleiding
