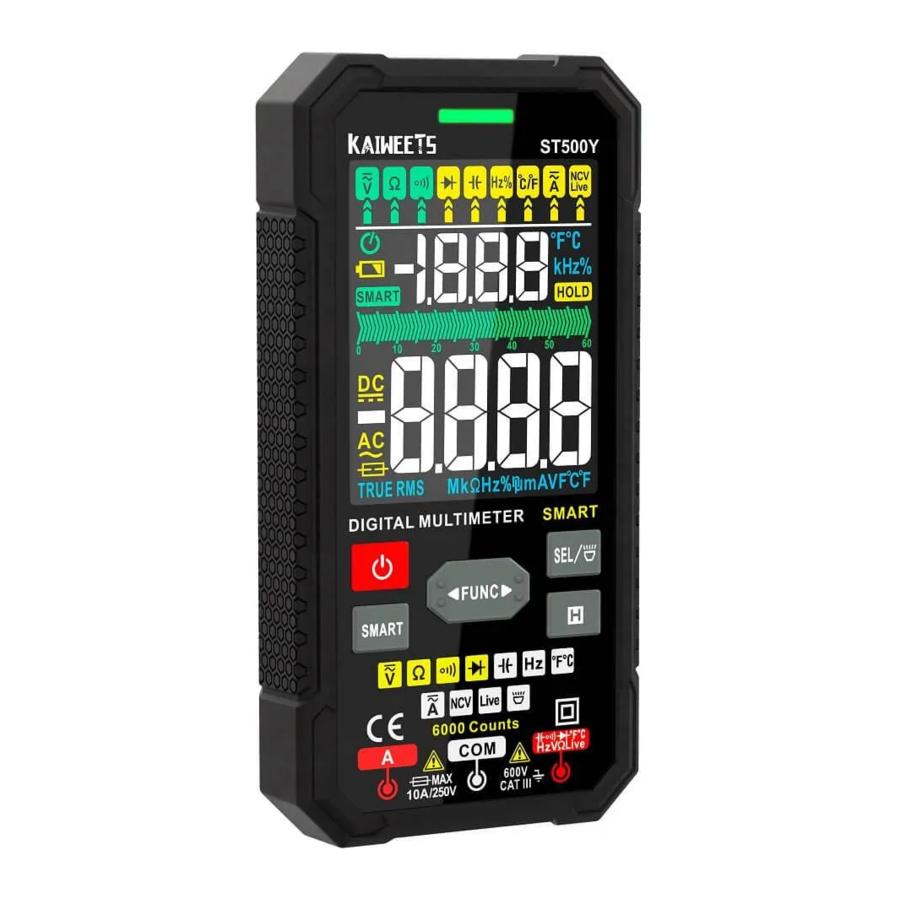

KAIWEETS ST500Y - Handleiding slimme digitale multimeter

Productbekendheid

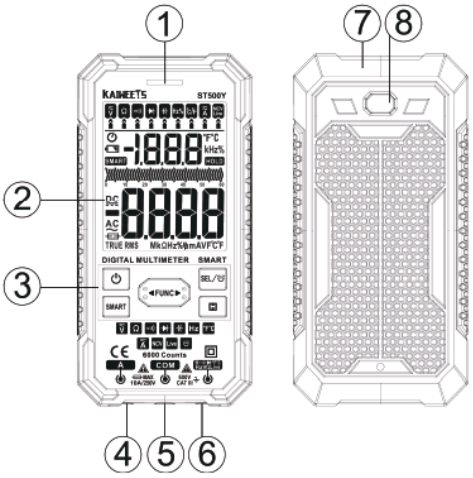

Overzicht

1. Alarmindicator
2. LCD-scherm
3. Functieknoppen
4. Stroomingang
5. COM-aansluiting
6. Aansluiting voor andere functies
7. NCV-sensor
8. Zaklamp

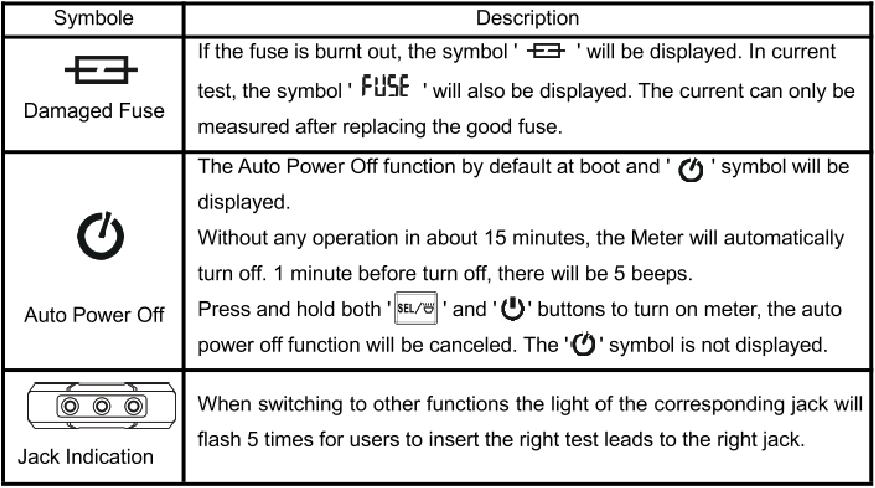

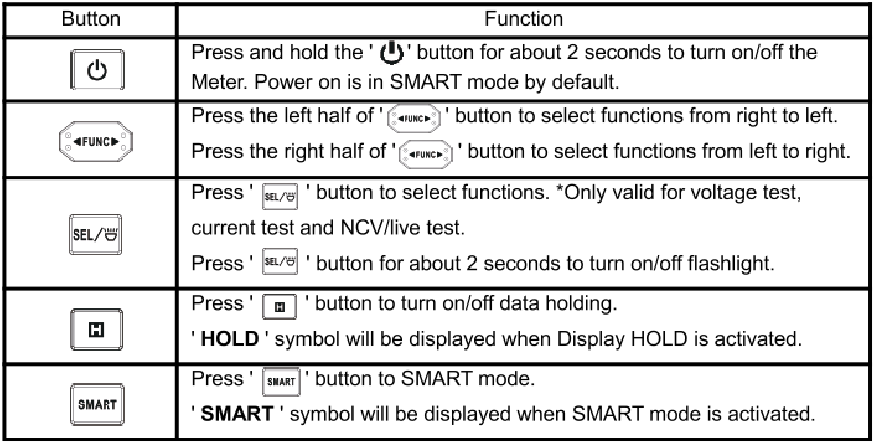

Functies

Metingen uitvoeren

Wanneer u de meetsnoeren aansluit op het circuit of apparaat, sluit dan eerst het gemeenschappelijke (COM) meetsnoer aan voordat u het actieve meetsnoer aansluit: wanneer u de meetsnoeren verwijdert, verwijder dan eerst het actieve meetsnoer voordat u het gemeenschappelijke meetsnoer verwijdert

• Meet geen spanning hoger dan 600V, anders kan de meter beschadigd raken.
• Wees voorzichtig bij het meten van hoge spanning om elektrische schokken of persoonlijk letsel te voorkomen.
• Test voor gebruik de bekende spanning of stroom om te bevestigen dat de meter in goede staat verkeert.

Inschakelen & Klaar voor gebruik

1. Houd de ' ' knop ongeveer 2 seconden ingedrukt om de meter in te schakelen, ' ' wordt op het scherm weergegeven en de aanwijzer zwaait vanzelf, wat de SMART-modus aangeeft.

2. Steek de rode meetpen in de ' ' jack en de zwarte meetpen in de ' COM ' jack.
3. Raak de rode meetpen en de zwarte meetpen aan om te controleren of ze normaal zijn. De zoemer piept en het indicatielampje gaat branden als alles normaal is.

SMART (AUTO) Meetmodus

De meter start standaard in de SMART-modus. In de SMART-modus kan de meter DC-spanning, AC-spanning, weerstand en continuïteit testen, en selecteert hij automatisch het bereik met de beste resolutie.

Smart Mode (Slimme modus)
Verbind de meetsnoeren met beide uiteinden van het circuit of de weerstand (parallel), de meter selecteert automatisch de meting op basis van de input,

LET OP:
De minimaal meetbare spanning in de SMART-modus is 0,8V.
Bij het meten van weerstand, als de weerstandswaarde minder is dan 50Q, piept de meter en gaat het indicatielampje branden.

MANUAL Meetmodus

De meter start standaard in de SMART-modus. Druk in de SMART-modus op de ' ' knop om over te schakelen naar de handmatige modus en selecteer een functie.

AC/DC Spanningsmeting

1. Inschakelen & Klaar voor gebruik.
2. Druk op de ' ' knop naar ' ' instelling
3. ' ' signaal wordt op het scherm weergegeven, wat DC-spanningsmeting aangeeft.
4. Druk op de ' ' knop voor AC-spanningstest, ' ' signaal wordt op het scherm weergegeven, wat AC-spanningsmeting aangeeft.

Weerstandsmeting

1. Inschakelen & Klaar voor gebruik.
2. Druk op de ' ' knop om de ' ' stand te selecteren. Het ' ' signaal wordt op het scherm weergegeven, wat de weerstandsmeting aangeeft.

LET OP:
Meet niet direct de interne weerstand van micrometers, galvanometers, batterijen en andere instrumenten.

Continuïteitstest

1. Inschakelen & Klaar voor gebruik.
2. Druk op de ' ' knop naar ' ' instelling, wat de continuïteitsmeting aangeeft.
3. Sluit de meetsnoeren aan op beide uiteinden van het te testen circuit (parallel).
4. Als de weerstand van het te testen circuit of de weerstand minder is dan 50Q2 en het circuit is ingeschakeld, piept de zoemer en gaat er een indicatielampje branden, en toont het scherm de gemeten weerstandswaarde.

Frequentie/Duty Meting

1. Inschakelen & Klaar voor gebruik.
2. Druk op de ' ' knop naar 'Hz%' instelling, 'Hz' signaal en ' %' signaal worden op het scherm weergegeven, wat Frequentie/Duty Ratio testen aangeeft.

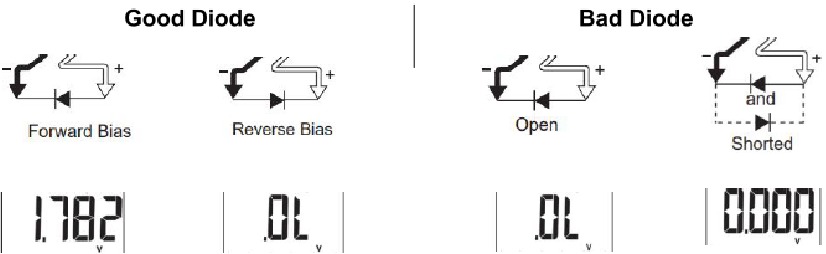

Diode Test

1. Inschakelen & Klaar voor gebruik
2. Druk op de ' ' knop naar ' ' instelling, wat de diode test aangeeft.
3. Verbind de rode meetpen met de positieve polariteit van de diode, de zwarte meetpen met de negatieve polariteit van de diode.

4. Als de meetsnoeren omgekeerd zijn aangesloten op de diode polariteit, wordt ' OL ' weergegeven.

Capaciteitsmeting

1. Inschakelen & Klaar voor gebruik
2. Druk op de ' ' knop naar ' ' instelling, 'nF' signaal wordt op het scherm weergegeven, wat capaciteit testen aangeeft.

* Ontlaad de condensator voordat u de condensator meet om schade aan de meter te voorkomen.
* Als de capaciteit groot is, kan het lang duren voordat de waarde stabiliseert.

Temperatuurmeting

1. Inschakelen & Klaar voor gebruik
2. Steek de positieve pool van de K-type thermokoppel in de ' ' jack en de negatieve pool in de ' COM ' jack.
3. Druk op de ' ' knop naar '°C/°F' instelling, '°C' signaal en '°F' signaal worden op het scherm weergegeven, wat temperatuur testen aangeeft.
4. Raak het te meten object aan.
5. Het kan enkele seconden duren voordat de waarde stabiel is.

Contactloze AC-spanningsdetectie

1. Inschakelen & Klaar voor gebruik
2. Druk op de '«FUNC" knop naar " NCY * instelling, ' NCV ' signaal wordt op het scherm weergegeven.
3. Plaats de NCV-meetpen geleidelijk dichter bij het te testen punt.

Wanneer de meter een zwak signaal detecteert, gaat het groene indicatielampje branden, piept de zoemer langzaam en wordt ' --L ' op het scherm weergegeven.

Wanneer de meter een sterk signaal detecteert, gaat het rode indicatielampje branden, piept de zoemer snel en wordt ' --H " op het scherm weergegeven.

Detectie van stroomvoerende draad

1. Inschakelen & Klaar voor gebruik
2. Druk op de ' ' knop naar ' '
3. Druk op de 'SEL' knop naar 'LIVE' modus.
4. Steek de rode meetpen in de ' ' jack en verwijder de zwarte meetpen.
5. Raak het object aan met de meetpunt.
6. Wanneer het indicatielampje brandt, betekent dit de gemeten positie voor de stroomvoerende draad, wees voorzichtig!

AC/DC Stroommeting

1. Inschakelen & Klaar voor gebruik
2. Steek de rode meetpen in de 'A' jack en de zwarte meetpen in de 'COM' jack. De meter past zich automatisch aan de ' ' stand.
3. ' ' en 'mA' signaal worden op het scherm weergegeven, wat DC-stroommeting aangeeft.
4. Druk op de ' SEL ' knop, 'mA' signaal en ' ' signaal worden op het scherm weergegeven, wat AC-stroommeting aangeeft.

Let op:

• Bij het meten van AC-stroom wordt de frequentie weergegeven en bij het meten van DC-stroom wordt de omgevingstemperatuur op het scherm weergegeven.
• 'LEAD' signaal wordt op het scherm weergegeven wanneer de meetsnoeren verkeerd zijn aangesloten, steek de rode meetpen in de 'A' Jack.

• De meter schakelt over naar de stroomtest wanneer u de meetpen in 'A' Jack en 'COM' Jack steekt. Voor de veiligheid kunnen gebruikers de functies niet wijzigen.
• Meet geen stroom > 10 A in deze stand, in geval van het doorbranden van de zekering.

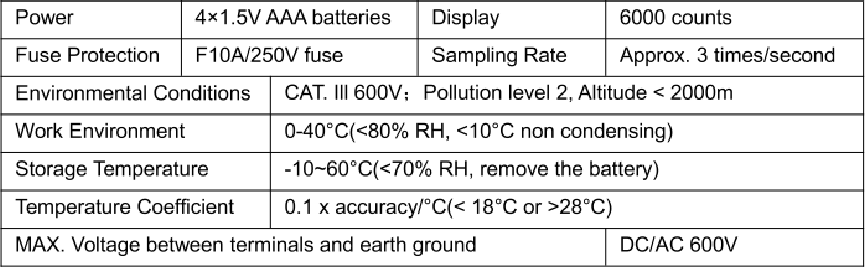

Specificaties

Nauwkeurigheidsspecificaties

Nauwkeurigheid is gespecificeerd voor 1 jaar na kalibratie, bij bedrijfstemperaturen van 18°C tot 28°C, met een relatieve luchtvochtigheid van 0% tot 80%.
Nauwkeurigheid ± ([% van uitlezing] + [Aantal])

DC-spanning

AC-spanning

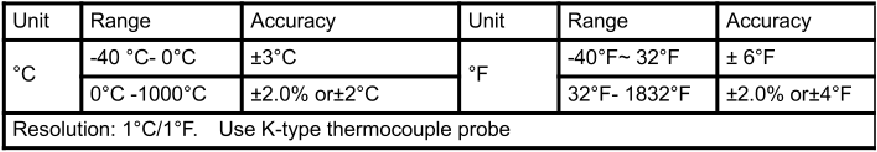

Temperatuur

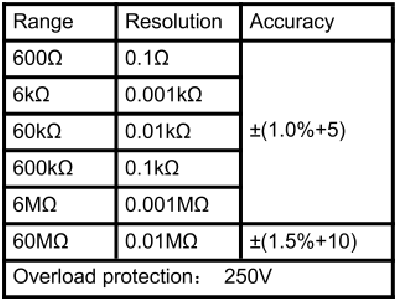

Weerstand

AC/DC-stroom

Diode/Continuïteit

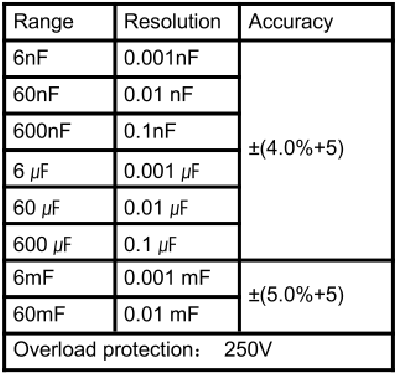

Capaciteit

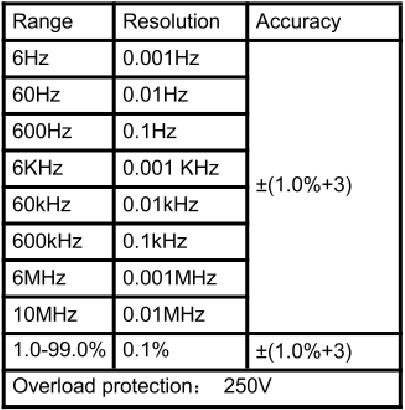

Frequency/Duty (Frequentie/Plichtscyclus)

Onderhoud

Schoonmaken

1. Schakel de meter uit en verwijder de meetsnoeren.
2. Veeg de behuizing af met een vochtige doek en een mild reinigingsmiddel. Vuil of vocht in de aansluitingen kan de metingen beïnvloeden.

•
  Houd de binnenkant van de meter altijd schoon en droog om elektrische schokken of schade te voorkomen.

Batterijen plaatsen

' ' signaal wordt op het scherm weergegeven wanneer de batterij bijna leeg is.

1. Verwijder de meetsnoeren uit de meter voordat u de behuizing of het batterijklepje opent.
2. Verwijder de schroef en verwijder het batterijklepje.
3. Plaats 4 x 1.5V AAA-batterijen. *Let op de polariteit van de batterij.
4. Plaats het batterijklepje terug. Plaats en draai de schroef van het batterijklepje vast.

•
  Om elektrische schokken of persoonlijk letsel veroorzaakt door verkeerde metingen te voorkomen, dient u de batterij onmiddellijk te vervangen wanneer de batterij bijna leeg is.
• Ontlaad de batterij niet door deze kort te sluiten of de polariteit om te keren.
• Om de meter veilig te bedienen en te onderhouden, dient u de batterij te verwijderen wanneer deze lange tijd niet wordt gebruikt om te voorkomen dat de batterij gaat lekken en het product beschadigt.

Zekeringen vervangen

' ' signaal wordt op het scherm weergegeven wanneer de zekeringen zijn doorgebrand, de stroommeetfunctie werkt niet, vervang de zekeringen.

1. Schakel de meter uit en verwijder de probes.
2. Verwijder de schroef waarmee de achterklep is bevestigd en verwijder de achterklep.
3. Verwijder de doorgebrande zekering, vervang deze door een nieuwe met de specificatie(F10A/250V zekering), en zorg ervoor dat de zekering in de veiligheidsklem is geplaatst en stevig is vastgeklemd.
4. Plaats de achterklep terug en zet deze vast met schroeven.

• Gebruik UITSLUITEND een zekering met de gespecificeerde ampère, onderbrekingsspanning en snelheidswaarden.
• Gebruik de meter niet als de achterklep is geopend.

Veiligheidsinformatie

De meter voldoet aan IEC61010-1 CAT.III 600V overspanningsveiligheidsnorm en vervuilingsgraad 2.
Een waarschuwing identificeert omstandigheden en procedures die gevaarlijk zijn voor de gebruiker.

Waarschuwingen

Om mogelijke elektrische schokken, brand of persoonlijk letsel te voorkomen:

• Lees alle veiligheidsinformatie voordat u het product gebruikt,
• Wijzig het product niet en gebruik het alleen zoals aangegeven. Anders kan de bescherming die het product biedt in gevaar komen.
• Houd u aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen (goedgekeurde rubberen handschoenen, gezichtsbescherming en vlamvertragende kleding) om schokken en vlamboogletsel te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.
• Beperk de werking tot de gespecificeerde meetcategorie, spanning of stroomsterkte.
• Gebruik productgoedgekeurde meetcategorie (CAT), spanning en stroomsterkte-geclassificeerde accessoires (probes, meetsnoeren en adapters) voor alle metingen,
• Raak geen spanningen >30V AC RMS, 42V AC piek of 60V DC aan,
• Gebruik de juiste aansluitingen, functie en bereik voor metingen.
• Gebruik het product niet in de buurt van explosieve gassen, dampen of in vochtige of natte omgevingen.
• Gebruik het product niet met verwijderde deksels of een geopende behuizing. Blootstelling aan gevaarlijke spanning is mogelijk.
• Onderzoek de behuizing voordat u het product gebruikt. Zoek naar scheuren of ontbrekend plastic. Bekijk de isolatie rond de aansluitingen zorgvuldig.
• Schakel de stroom uit en ontlaad alle hoogspanningscondensatoren voordat u weerstand, continuïteit, capaciteit of een diode-overgang meet
• Breng niet meer aan dan de nominale spanning, tussen de aansluitingen of tussen elke aansluiting en de aarde.
• Verwijder de stroom van het circuit voordat u het product in het circuit aansluit wanneer u stroom meet. Sluit het product in serie aan op het circuit.
• Meet eerst een bekende spanning om er zeker van te zijn dat het product correct werkt.
• Gebruik geen meetsnoeren als ze beschadigd zijn. Onderzoek de meetsnoeren op beschadigde isolatie, blootliggend metaal of als de slijtage-indicator zichtbaar is. Controleer de continuïteit van de meetsnoeren.
• Verwijder de ingangssignalen voordat u het product reinigt.
• Sluit bij het meten eerst de nulleider of aardingsdraad aan, vervolgens de stroomdraad; wanneer u de stroomdraad loskoppelt, dient u eerst de stroomdraad los te koppelen en vervolgens de nulleider of aardingsdraad,
• Verwijder de probe uit de meter voordat u de behuizing of het batterijklepje opent. Gebruik de meter niet wanneer de meter is gedemonteerd of het batterijklepje is geopend.
• De meter mag alleen worden gebruikt in combinatie met de meegeleverde probe om te voldoen aan de eisen van de veiligheidsnorm. Als de probe beschadigd is en moet worden vervangen, dient u de probe van hetzelfde model en dezelfde elektrische specificatie te gebruiken.

Neem contact met ons op: support@kaiweets.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
