KAIWEETS KM312AB - Handleiding slimme digitale multimeter

Productbekendheid

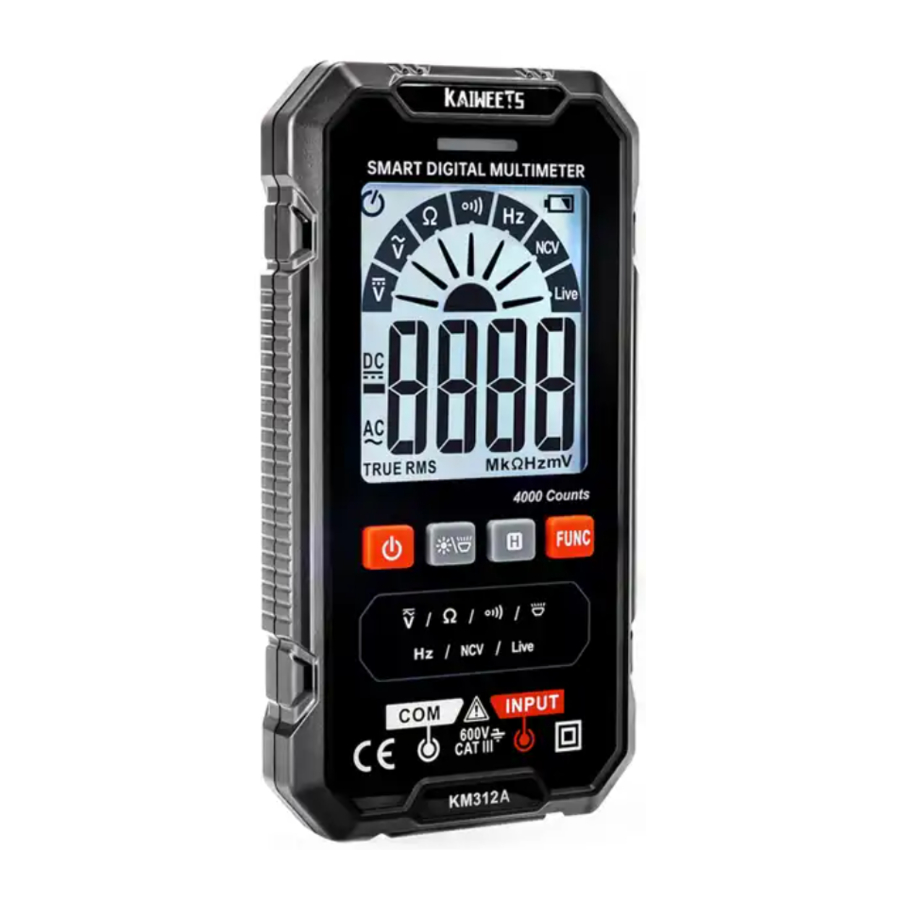

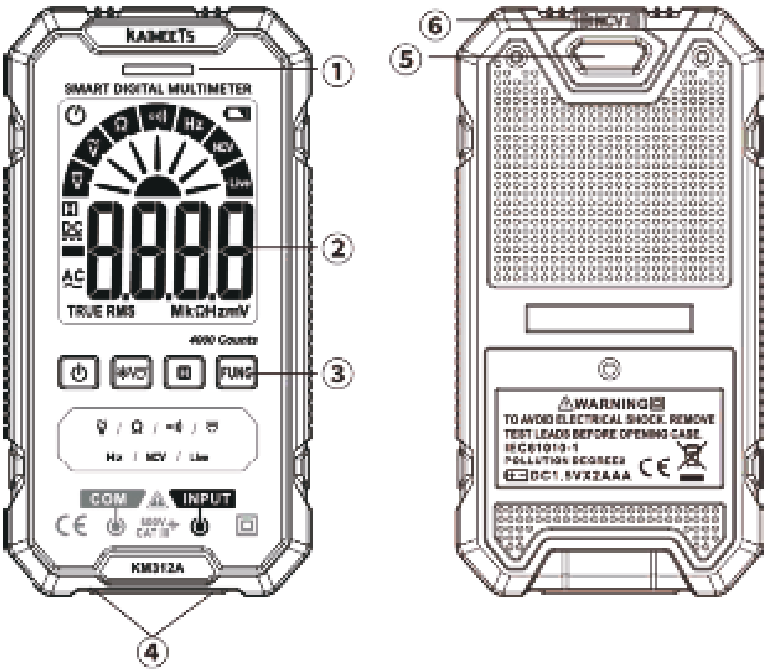

Overzicht

1. Indicatorlampje
2. Display
3. Knoppen
4. Aansluitingen
5. Zaklamp
6. NCV-detectiesensor

Functies

Knop	Functie
	Houd de knop '' ongeveer 2 seconden ingedrukt om de meter in of uit te schakelen.
	Druk op de knop '' om de achtergrondverlichting in of uit te schakelen (achtergrondverlichting aan/uit). Houd de knop '' ongeveer 2 seconden ingedrukt om de zaklamp in of uit te schakelen (zaklamp aan/uit).
	Druk op 'H' om het vasthouden van gegevens in of uit te schakelen (gegevens vasthouden aan/uit). Opmerking: De functie voor het vasthouden van gegevens is ongeldig bij NCV- / Live-tests.
	De meter wordt standaard ingeschakeld in de SMART-modus. Druk op de knop 'FUNC' om naar de handmatige modus te gaan. Druk vervolgens nogmaals om tussen meetmodi te schakelen. Houd de 'FUNC'-toets ongeveer 2 seconden ingedrukt om terug te keren naar de SMART-modus (automatisch). In de SMART-modus wordt het signaal 'AUTO' op het scherm weergegeven.

Display

Symbool	Beschrijving
	AC-spanning
	DC-spanning
	Weerstandstest
	Audible continuïteitstest (hoorbare continuïteitstest)
Hz	Frequentietest
NCV	Contactloze spanningsdetectie
Live	Live draad detectie
	Batterij bijna leeg
	Dubbel geïsoleerd
	Automatische uitschakeling Deze staat standaard aan en het symbool '' wordt weergegeven. Zonder enige bewerking gedurende ongeveer 15 minuten schakelt de meter automatisch uit. Houd de knoppen 'FUNC' en '' ingedrukt om de meter in te schakelen, de automatische uitschakelfunctie wordt geannuleerd. Het symbool '' wordt niet weergegeven.

SMART (AUTO) Meetmodus

De meter start standaard in de SMART-modus. In de SMART-modus kan de meter DC-spanning, AC-spanning, weerstand en continuïteit testen, en selecteert hij automatisch het bereik met de beste resolutie.

Inschakelen & Klaar voor gebruik

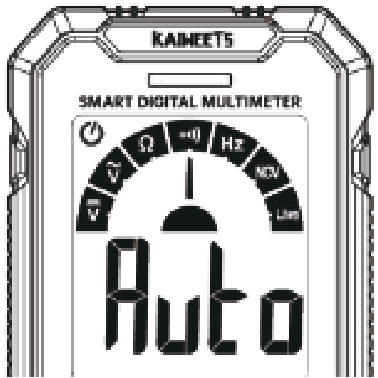

1. Houd de knop '' ongeveer 2 seconden ingedrukt om de meter in te schakelen, '' wordt op het scherm weergegeven en de aanwijzer zwaait vanzelf, wat de SMART-modus aangeeft.

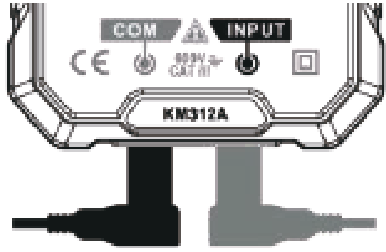

2. Steek de rode meetpen in de 'INPUT'-aansluiting en de zwarte meetpen in de 'COM'-aansluiting.

3. Raak de rode meetdraad en de zwarte meetdraad aan om te controleren of ze normaal zijn. De zoemer piept en het controlelampje gaat branden als het normaal is.

Smart mode

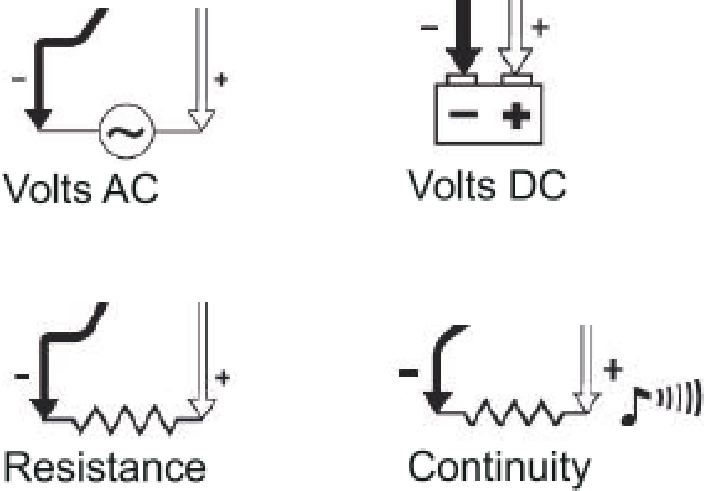

Sluit de meetsnoeren aan op beide uiteinden van het circuit of de weerstand (parallel), de meter selecteert automatisch de meting op basis van de input.

OPMERKING:
De minimale meetbare spanning in de SMART-modus is 0,8V.

HANDMATIGE Meetmodus

De meter start standaard in de SMART-modus. In de SMART-modus drukt u op de 'FUNC' knop om naar de handmatige modus te schakelen en selecteert u de functie van links naar rechts.

AC/DC spanningsmeting

1. Inschakelen & klaar voor gebruik
2. Druk op de 'FUNC' knop naar de ' ' instelling, ' ' signaal wordt op het scherm weergegeven, wat duidt op DC spanningsmeting
3. Druk op de 'FUNC' knop naar de ' ' instelling, ' ' signaal wordt op het scherm weergegeven, wat duidt op AC spanningsmeting.

Weerstandsmeting

1. Inschakelen & klaar voor gebruik
2. Druk op de ' FUNC ' knop om ' ' te selecteren. ' ' signaal wordt op het scherm weergegeven, wat duidt op de weerstandsmeting.

LET OP:

• Test geen parallelle circuits. De nauwkeurigheid van de meting wordt beïnvloed.
• Meet niet direct de interne weerstand van micrometers, galvanometers, batterijen en andere instrumenten.

Continuïteitstest

1. Inschakelen & klaar voor gebruik
2. Druk op de ' FUNC ' knop naar de ' ' instelling, wat duidt op de continuïteitsmeting.
3. Sluit de meetsnoeren aan op beide uiteinden van het te testen circuit (parallel).
4. Als de weerstand van het te testen circuit of de weerstand minder dan 50Ω is en het circuit is ingeschakeld, piept de zoemer en gaat er een indicatielampje branden, en het scherm geeft de gemeten weerstandswaarde weer.

Frequentiemeeting

1. Inschakelen & klaar voor gebruik
2. Druk op de 'FUNC' knop naar de 'Hz' instelling, 'Hz' signaal wordt op het scherm weergegeven, wat duidt op Frequentie testen.

Contactloze spanningsdetectie

1. Inschakelen & klaar voor gebruik
2. Druk op de 'FUNC' knop naar de 'NCV' instelling, ' ' signaal wordt op het scherm weergegeven
3. Plaats de NCV-sonde geleidelijk dichter bij het te testen punt.

Detectie van stroomvoerende draad

1. Inschakelen & klaar voor gebruik
2. Druk op de 'FUNC' knop naar de 'Live' instelling, ' ' signaal wordt op het scherm weergegeven.
3. Steek de rode sonde in de 'INPUT' jack en verwijder de zwarte sonde.

4. Raak het te testen object aan met de punt van de meetleiding.
5. Wanneer het indicatielampje gaat branden, betekent dit dat de gemeten positie voor de stroomvoerende draad is, wees voorzichtig!

Wanneer de meter een zwak signaal detecteert, gaat het groene indicatielampje branden, piept de zoemer langzaam en wordt '--L' op het scherm weergegeven.

Wanneer de meter een sterk signaal detecteert, gaat de rode indicator branden, piept de zoemer snel en wordt '--H' op het scherm weergegeven.

Specificaties

Nauwkeurigheidsspecificaties

De nauwkeurigheid wordt gespecificeerd voor 1 jaar na kalibratie, bij bedrijfstemperaturen van 18°C tot 28°C, met een relatieve vochtigheid van 0% tot 80%.
Nauwkeurigheid ± ([% van uitlezing] + [Aantal])

DC-spanning
Bereik	Resolutie	Nauwkeurigheid
4V	0.001V	±(0.5% +3)
40V	0.01V
400V	0.1V
600V
AC-spanning
Bereik	Resolutie	Nauwkeurigheid
4V	0.001V	±(0.8% +3) Frequency Response: 40Hz-1 kHz; TRMS
40V	0.01V
400V	0.1V
600V
Continuïteit
	< Approx. 50Ω, Buzzer will sound and the indicator light will be on.
Weerstand
Bereik	Resolutie	Nauwkeurigheid
4KΩ	1Ω	±(1.0% +5)
40KΩ	0.01KΩ
400KΩ	0.1KΩ
4MΩ	0.001MΩ
40MΩ	0.01 MΩ	±(1.5% +10)
Overbelastingsbeveiliging; 250V
Frequentie
Bereik	Resolutie	Nauwkeurigheid
4Hz	0.001Hz	±(1.0% +3) Overload protection: 250V
40Hz	0.01Hz
400Hz	0.1Hz
4KHZ	0.001KHz
40kHz	0.01 kHz
200kHz	0.1kHz

Onderhoud

Reinigen

Schakel de stroom naar de meter uit en verwijder de meetsnoeren.
Veeg de behuizing af met een vochtige doek en een mild schoonmaakmiddel. Vuil of vocht in de terminals kan de metingen beïnvloeden.

Batterijen plaatsen

1. Verwijder de meetsnoeren van de meter voordat u de behuizing of het batterijvak opent.
2. Verwijder de schroef en verwijder het batterijvak.
3. Plaats 2 x 1.5V AAA-batterijen,
   *Let op de polariteit van de batterij.
4. Vervolgens in het batterijvak geplaatst. Installeer en draai de schroef van het batterijvak vast.

Veiligheidsinformatie

De meter voldoet aan IEC61010-1 CATTIII 600V overspanningsveiligheidsnorm en vervuilingsgraad 2.
Een waarschuwing identificeert omstandigheden en procedures die gevaarlijk zijn voor de gebruiker.

Om mogelijke elektrische schokken, brand of persoonlijk letsel te voorkomen:

• Lees alle veiligheidsinformatie voordat u het product gebruikt
• Wijzig het product niet en gebruik het alleen zoals gespecificeerd, anders kan de bescherming die het product biedt in gevaar komen.
• Houd u aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen (goedgekeurde rubberen handschoenen, gezichtsbescherming en vlamvertragende kleding) om schokken en boogflitsletsel te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.
• Beperk de werking tot de gespecificeerde meetcategorie, spanning of stroomsterkte.
• Gebruik door het product goedgekeurde meetcategorie (CAT), spanning en stroomsterkte accessoires (probes, meetsnoeren en adapters) voor alle metingen.
• Raak geen spanningen >30 V ac RMS, 42 V ac piek of 60 V DC aan.
• Gebruik de juiste aansluitingen, functie en bereik voor metingen.
• Gebruik het product niet in de buurt van explosief gas, damp of in vochtige of natte omgevingen.
• Gebruik het product niet met verwijderde deksels of een open behuizing.
  Blootstelling aan gevaarlijke spanning is mogelijk.
• Onderzoek de behuizing voordat u het product gebruikt. Zoek naar scheuren of ontbrekend plastic. Bekijk de isolatie rond de aansluitingen zorgvuldig.
• Schakel de stroom uit en ontlaad alle hoogspanningscondensatoren voordat u weerstand, continuïteit, capaciteit of een diodeovergang meet.
• Breng niet meer aan dan de nominale spanning, tussen de aansluitingen of tussen elke aansluiting en de aarde.

Neem contact met ons op: support@kaiweets.com

@kaiweetstools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download KAIWEETS KM312AB - Handleiding slimme digitale multimeter
