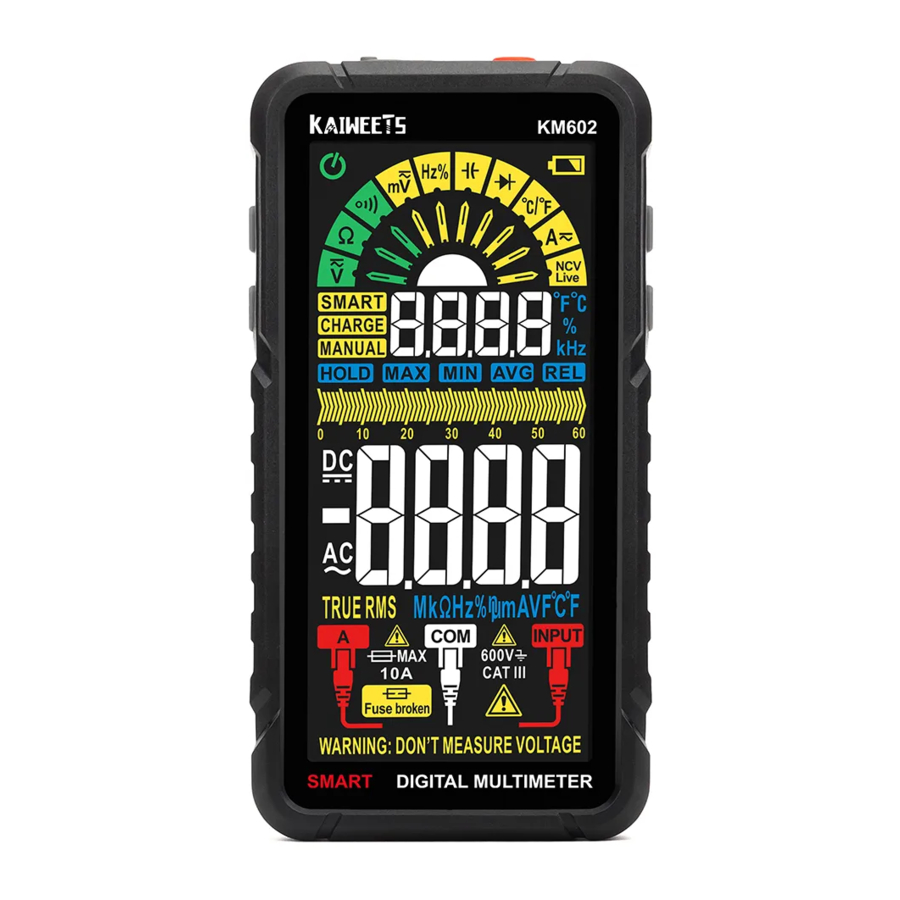

KAIWEETS KM602 - Handleiding slimme digitale multimeter

Productbeschrijving

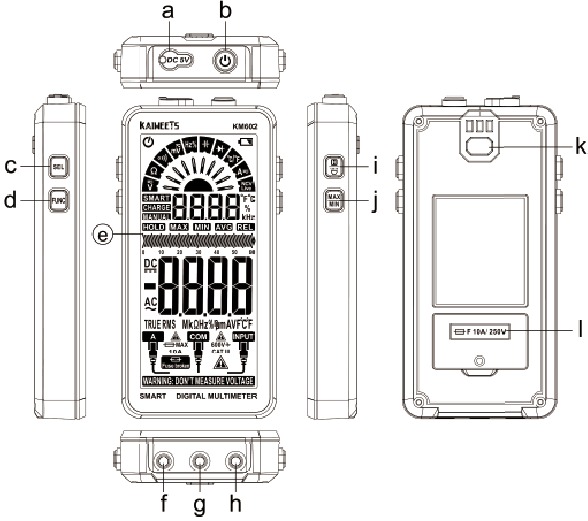

Overzicht

1. Oplaadpoort
2. Aan/uit-knop
3. Selecteerknop
4. FUNC-knop
5. LCD-scherm
6. Stroomaansluiting
7. COM-aansluiting
8. Ingangsaansluiting
9. Zaklamp/Hold-knop
10. MAX/MIN-knop
11. Zaklamp
12. Locatie ZEKERING

Functieknoppen

	Houd de knop ongeveer 2 seconden ingedrukt om de stroom in of uit te schakelen.
	Druk op de FUNC-knop om de juiste meetfunctie te selecteren. Houd de FUNC-knop lang ingedrukt om de slimme meetmodus te activeren.
	Druk op de SEL-knop om specifieke functies van de samengestelde functie te selecteren. U kunt bijvoorbeeld op de "" knop drukken om de "" versnelling te selecteren, en vervolgens op de "" knop drukken om AC-spanning of DC-spanning te selecteren.
	Druk kort op de knop om de data hold-functie te activeren/annuleren. Houd de knop ongeveer 2 seconden ingedrukt om de zaklamp in/uit te schakelen.
	Druk kort op de knop om de maximale en minimale meetfunctie te activeren, terwijl de maximale waarde wordt weergegeven. Nogmaals kort indrukken om door de maximale en minimale waarden te bladeren. Nogmaals lang indrukken gedurende ongeveer 2 seconden om terug te keren naar de normale meting.

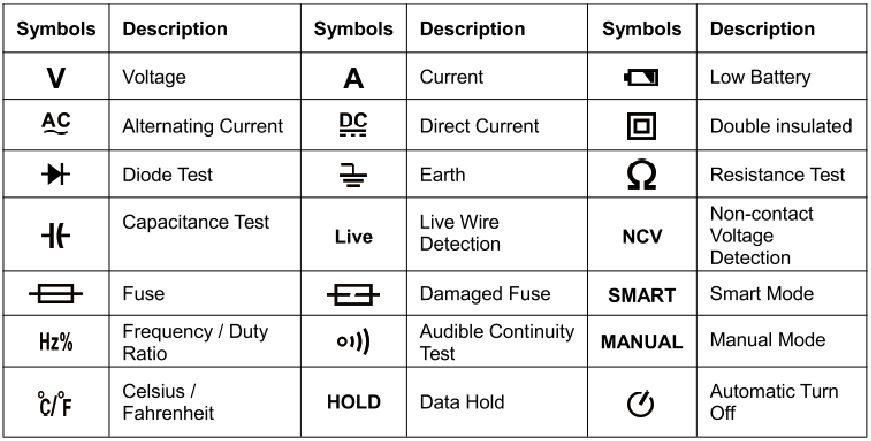

Display

Bedieningsintroductie

Versnellingsselectie

Druk op de "" knop om de handmatige versnellingsselectiemodus te activeren om een geschikte meetfunctie te kiezen.

Druk op de "" knop om de AC- of DC-modus te kiezen bij het meten van AC/DC-spanning en AC/DC-stroom.
Houd de "" knop 2 seconden in een willekeurige positie ingedrukt om terug te keren naar de AUTO-modus,
Standaard inschakelen in SMART (AUTO) meetmodus.

Indicatie van kapotte zekering

Het LCD-scherm toont het "" symbool wanneer de zekering is doorgebrand en er een draad in de A-aansluiting is gestoken en er geen verdere metingen worden uitgevoerd.

Zekering vervangen

1. Schakel de stroom van de meter uit en verwijder de probes.

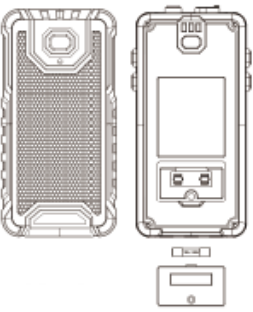

2. Verwijder de schroef waarmee de achterklep is bevestigd en verwijder de achterklep.
3. Verwijder de doorgebrande zekering en vervang deze.
4. Met een nieuwe van dezelfde specificatie, en zorg ervoor dat de zekering in de veiligheidsclip is geplaatst en stevig is vastgeklemd.
5. Plaats de achterklep terug en zet deze vast met schroeven.

Opmerking: Gebruik de meter na het openen van de achterklep niet voor metingen om elektrische schokken of schade te voorkomen.

Probe terminal prompt

Bij het schakelen van versnellingen knippert het bijbehorende ingangsaansluitinglampje 5 keer, zodat u de testkabels gemakkelijk in de juiste aansluiting kunt steken.

Automatische herkenning van stroommeting

Wanneer de stroom A-aansluiting is geplaatst, springt de meter automatisch naar de "" versnelling en begint automatisch de stroommeting, en schakelen van versnelling is niet toegestaan.
Wanneer handmatig naar de stroomversnelling wordt geschakeld zonder kabel in de A-aansluiting, toont het LCD-scherm "LEAd" en worden er geen verdere metingen uitgevoerd.

Automatisch uitschakelen

Druk op de "" knop om de stroom in te schakelen, met automatische uitschakelfunctie standaard en het "" symbool weergegeven op het LCD-scherm. Na 15 minuten inactiviteit wordt het apparaat automatisch uitgeschakeld om batterij-energie te besparen.
Wanneer het apparaat is uitgeschakeld, houd dan de "" en "" knoppen tegelijkertijd ingedrukt, en schakel vervolgens het apparaat in om de automatische uitschakelfunctie te annuleren. Het "" symbool wordt niet weergegeven, en een hoorbare prompt wanneer de automatische uitschakelfunctie is geannuleerd.

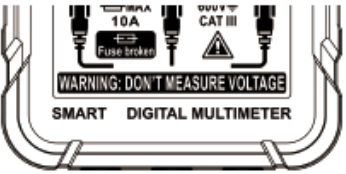

Oplaadmodus

Neem geen metingen wanneer u de oplaadmodus activeert.

1. Het symbool CHARGE wordt op het scherm weergegeven, de analoge balk scrolt met het weergegeven batterijniveaupercentage.
2. "WARNING: DON'T MEASURE VOLTAGE" (WAARSCHUWING: MEET GEEN SPANNING) wordt onder aan het scherm weergegeven.


Opmerking:

• Ongeveer 3 uur om volledig op te laden
• Specificatie oplader: 5V 1A

Meetprocedure

• Meet geen spanning hoger dan 600V, anders kan de meter beschadigd raken.
• Wees extra voorzichtig bij het meten van hoogspanning om elektrische schokken of persoonlijk letsel te voorkomen.
• Test voor gebruik de bekende spanning met de meter om te controleren of de meter in goede staat verkeert.

Slimme Meetmodus

De meter start standaard in de "SMART" modus (slimme modus). In de "SMART" modus (slimme modus) kunnen AC/DC spanning, weerstand en continuïteit worden gemeten en kan de meter automatisch het meetsignaal identificeren.

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Steek de rode meetpen in de "INPUT" jack en de zwarte meetpen in de "COM" jack.
3. Verbind de meetkabels met beide uiteinden van het circuit of de weerstand, de meter selecteert automatisch de meting op basis van de ingang.
4. Bij het meten van de weerstand klinkt de zoemer als de weerstandswaarde lager is dan ongeveer 500.
5. Lees de resultaten af van het display.

Professionele meting

AC/DC spanningsmeting

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "" stand te selecteren, druk op de "" knop om DC spanning te selecteren, het "" signaal wordt op het scherm weergegeven, wat duidt op DC spanningsmeting.
3. Druk op de "" knop om de "" stand te selecteren, druk op de "" knop om AC spanning te selecteren, het "" signaal wordt op het scherm weergegeven, wat duidt op AC spanningsmeting.
4. Steek de rode meetpen in de "INPUT" jack en de zwarte meetpen in de "COM" jack.
5. Maak contact met de meetpen met beide uiteinden van de gemeten voeding.
6. Lees de resultaten af van het display.

Weerstand: ongeveer 10M
Frequentierespons: 40Hz~1kHz true RMS

AC/DC stroommeting

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "" stand te selecteren, of steek de rode meetpen in de A jack om automatisch de "" stand te selecteren.
3. Druk op de "" knop om te schakelen tussen AC of DC stroommeting.
4. Steek de rode meetpen in de A jack en de zwarte meetpen in de "COM" jack.
5. Koppel de gemeten voeding los, verbind de meter met de voeding en schakel vervolgens de gemeten voeding in.
6. Lees de resultaten af van het display.

Overbelastingsbeveiliging: F10A/250V zekering
Responsfrequentie: 40Hz~1kHz, True RMS

Weerstandsmeting

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "" stand te selecteren. Het "" signaal wordt op het scherm weergegeven, wat duidt op de weerstandsmeting (de weerstandswaarde is minder dan ongeveer 50 De zoemer klinkt).
3. Steek de rode meetpen in de "INPUT" jack en de zwarte meetpen in de "COM" jack.
4. Maak contact met de meetpen met beide uiteinden van de gemeten weerstand.
5. Lees de resultaten af van het display.

Overbelastingsbeveiliging: 250V

Continuïteitstest

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "" stand te selecteren.
3. Steek de rode meetpen in de "INPUT" jack en de zwarte meetpen in de "COM" jack.
4. Maak contact met de meetpen met beide uiteinden van de gemeten weerstand of circuit.
5. Wanneer de weerstandswaarde lager is dan ongeveer 50 klinkt de zoemer.

AC/DC mV spanningsmeting

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "" stand te selecteren; druk op de "" knop om DC spanning te selecteren, het "" signaal wordt op het scherm weergegeven, wat duidt op DC mV spanningsmeting.
3. Druk op de "" knop om de "" stand te selecteren, druk op de "" knop om AC spanning te selecteren, het "" signaal wordt op het scherm weergegeven, wat duidt op AC spanningsmeting.
4. Steek de rode meetpen in de "INPUT" jack en de zwarte meetpen in de "COM" jack.
5. Maak contact met de meetpen met beide uiteinden van de gemeten voeding.
6. Lees de resultaten af van het display.

Frequentie/Duty meting

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "" stand te selecteren, het "Hz" signaal en "%" worden op het scherm weergegeven, wat duidt op Frequentie/Duty testen.
3. Steek de rode meetpen in de "lNPUT^" jack en de zwarte meetpen in de "COM" jack.
4. Maak contact met de meetpen met beide uiteinden van de gemeten voeding.
5. Lees de resultaten af van het display.

Overbelastingsbeveiliging: 250M

Capaciteitsmeting

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "" stand te selecteren, het "nF" signaal wordt op het scherm weergegeven, wat duidt op capaciteit testen.
3. Steek de rode meetpen in de "INPUT" jack en de zwarte meetpen in de "COM" jack.
4. Maak contact met de meetpen met beide uiteinden van de gemeten capaciteit.
5. Lees de resultaten af van het display.

Overbelastingsbeveiliging: 250V

Diodetest

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "" stand te selecteren, wat duidt op de diodetest.
3. Steek de rode meetpen in de "INPUT" jack en de zwarte meetpen in de "COM" jack.
4. De rode meetpen maakt contact met de anode van de diode en de zwarte meetpen maakt contact met de kathode van de diode.
5. Als de polariteit van de meetpen tegengesteld is aan de polariteit van de diode, geeft het display "OL" weer.
6. Lees de resultaten af van het display.

Open circuit spanning: ongeveer 3V

Temperatuurmeting

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "^oC/^oF" stand te selecteren, het "^oC" signaal en "^oF" signaal worden op het scherm weergegeven (standaard is ^oF), wat duidt op temperatuurtesten.
3. Steek de positieve pool van de K-type thermokoppel in de "INPUT" jack en de negatieve pool in de "COM" jack.
4. De thermokoppel meetpen maakt contact met het gemeten object.
5. Lees de resultaten af van het display.

Contactloze AC spanningsdetectie

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "NCV/Live" stand te selecteren, het "NCV" signaal wordt op het scherm weergegeven, wat duidt op de NCV-test.
3. Plaats het NCV-sensorgebied geleidelijk dichter bij het te testen punt.
4. Wanneer het zwakke elektrische veldsignaal wordt gedetecteerd, wordt "--L" weergegeven en klinkt de zoemer langzaam; wanneer het sterke elektrische veldsignaal wordt gedetecteerd, wordt "--H" weergegeven en klinkt de zoemer snel.

Detectie van stroomvoerende draad

1. Houd de "" knop ongeveer 2 seconden ingedrukt om in te schakelen, wordt weergegeven en de intelligente meetmodus wordt geactiveerd.
2. Druk op de "" knop om de "NCV/Live" stand te selecteren, druk op de "" knop om over te schakelen naar stroomvoerende draadmeting, het "LIVE" symbool wordt op het scherm weergegeven, wat duidt op de Live test.
3. Steek de rode meetpen in de "INPUT" jack en verwijder de zwarte meetpen.
4. Gebruik de rode meetpen om contact te maken met de geleider.
5. Wanneer het zwakke elektrische veldsignaal wordt gedetecteerd, wordt "--L" weergegeven en klinkt de zoemer langzaam;
6. Wanneer het sterke elektrische veldsignaal wordt gedetecteerd, wordt "--H" weergegeven; de zoemer klinkt snel.

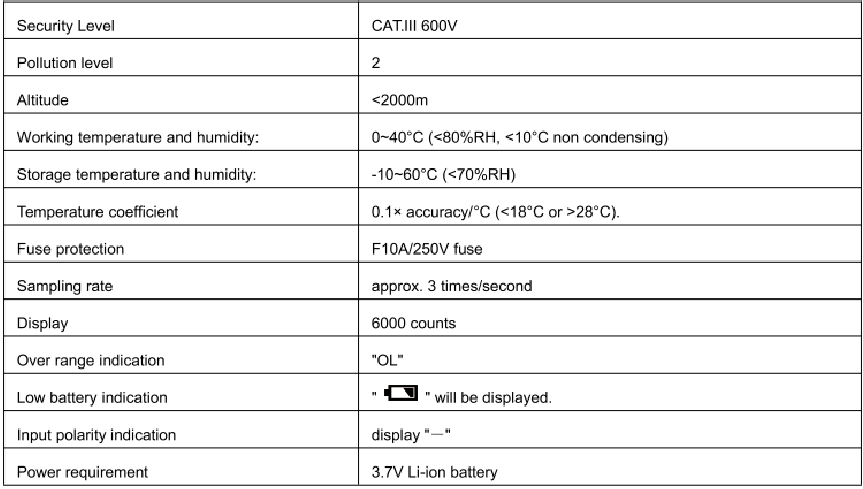

Algemene technische specificaties

Nauwkeurigheidsspecificaties

De nauwkeurigheid geldt binnen één jaar na de kalibratie.
Referentieconditie: de omgevingstemperatuur is 18°C tot 28°C, de relatieve vochtigheid is niet meer dan 80%.
Nauwkeurigheid: ±(% uitlezing + woorden)

DC-spanning (gelijkspanning)

AC-spanning (wisselspanning)

Weerstand

AC/DC-stroom (wisselstroom/gelijkstroom)

Capaciteit

Frequentie/Duty cycle

Diode/Continuïteit

Temperatuur

Onderhoud

Reinigen

Volg de volgende stappen bij het reinigen van de meter:

1. Schakel de meter uit en verwijder de probes.
2. Veeg de behuizing af met een vochtige doek of een mild reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen. Veeg de contacten in elke ingang met een schoon wattenstaafje gedrenkt in alcohol.

Opmerking: Houd de binnenkant van de meter altijd schoon en droog om elektrische schokken of schade aan de meter te voorkomen.

Veiligheidsspecificatie

Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen, dient u de volgende specificaties in acht te nemen:

• Lees deze handleiding zorgvuldig door en besteed speciale aandacht aan veiligheidswaarschuwingen voordat u de meter gebruikt.
• Bedien de meter volgens de handleiding, anders kan de beveiligingsfunctie van het instrument worden beschadigd of verzwakt.
• Wees extra voorzichtig bij het meten van waarden boven 60M dc, 30V ac RMS, 42V piek. Dit soort spanning houdt het gevaar van elektrische schokken in.
• Meet geen spanning die hoger is dan de nominale waarde tussen de aansluitingen of tussen de aansluitingen en de aarde.
• Meet de bekende spanning om te controleren of de meter normaal werkt. Als het niet normaal of beschadigd is, gebruik het dan niet meer.
• Controleer voordat u de meter gebruikt of er scheuren of beschadigde plastic onderdelen in de instrumentbehuizing zitten. Zo ja, gebruik het dan niet meer.
• Controleer voordat u de meter gebruikt of de probe is gebarsten of beschadigd. Zo ja, vervang de probe dan door hetzelfde model en dezelfde elektrische specificatie.
• Gebruik de meter volgens de meetcategorie, spanning of stroomsterkte die in de meter of handleiding is gespecificeerd.
• Neem de lokale en nationale veiligheidsvoorschriften in acht. Draag persoonlijke beschermingsmiddelen (zoals goedgekeurde rubberen handschoenen, maskers en vlamvertragende kleding, enz.) om letsel veroorzaakt door elektrische schokken en elektrische vlambogen te voorkomen wanneer gevaarlijke stroomvoerende geleiders worden blootgesteld.
• Wanneer het " " symbool op de meter wordt weergegeven, laad de batterij dan tijdig op om meetfouten te voorkomen.
• Gebruik de meter niet in een omgeving met explosief gas of stoom of in een vochtige omgeving.
• Houd bij gebruik van de probe uw vingers achter de vingerbescherming van de probe.
• Sluit bij het meten eerst de nul- of aarddraad aan en vervolgens de stroomdraad; koppel bij het loskoppelen eerst de stroomdraad los en vervolgens de nul- of aarddraad.
• Verwijder de probe van de meter voordat u de behuizing of het batterijklepje opent. Gebruik de meter niet wanneer de meter gedemonteerd is of het batterijklepje geopend is.
• De meter mag alleen worden gebruikt in combinatie met de meegeleverde probe om te voldoen aan de eisen van de veiligheidsnorm. Als de probe beschadigd is en moet worden vervangen, moet de probe van hetzelfde model en dezelfde elektrische specificatie worden vervangen.

Betekenis veiligheidssymbolen

Symbolen	Beschrijving	Symbolen	Beschrijving
	WAARSCHUWING, GEVAAR VOOR GEVAAR.		WAARSCHUWING. RISICO OP ELEKTRISCHE SCHOKKEN.
	Gevaarlijke spanning		Voldoet aan de richtlijnen van de Europese Unie
CAT Il	Geschikt voor het testen van circuits die rechtstreeks zijn aangesloten op stroompunten (stopcontacten en dergelijke) van laagspanningsinstallaties.
CAT III	Geschikt voor het meten van circuits die zijn aangesloten op het distributiegedeelte van laagspanningsvoedingsapparatuur in gebouwen
CAT IV	Geschikt voor het meten van circuits die zijn aangesloten op de stroomvoorziening van laagspanningsinstallaties in gebouwen.
