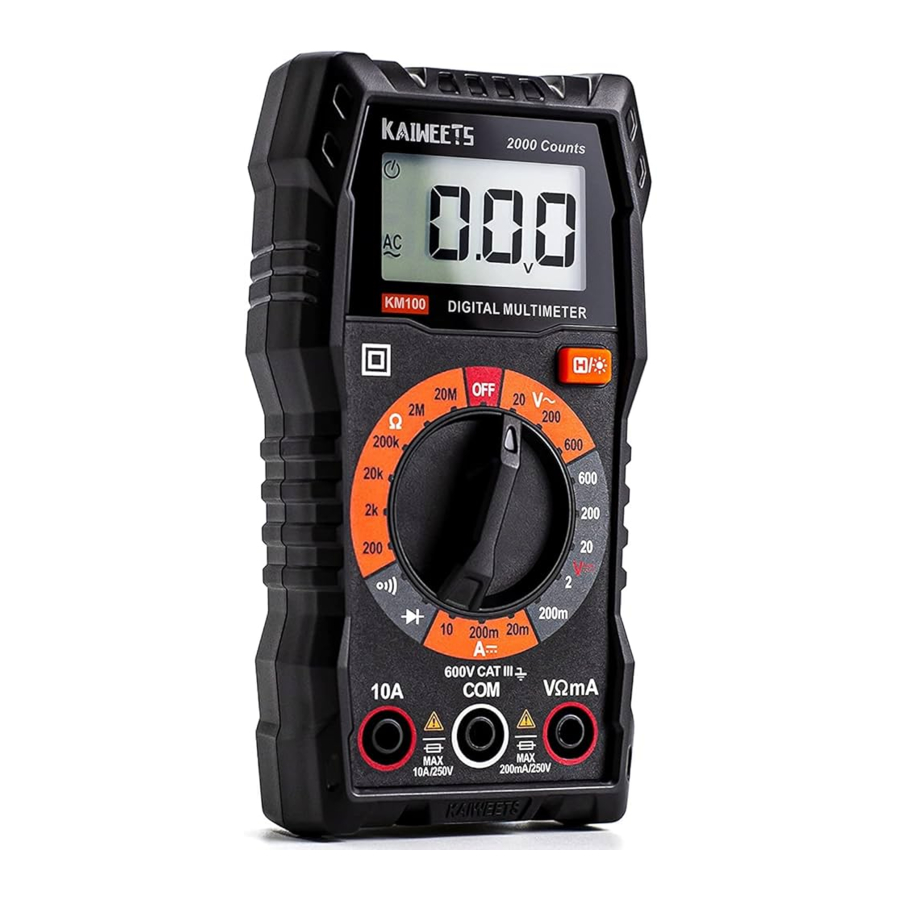

KAIWEETS KM100 - Multimeter Handleiding

Het instrument voert AC/DC spanning, DC stroom, weerstand, continuïteit en diodemetingen uit.
LET OP: Lees en begrijp deze handleiding volledig voordat u deze digitale multimeter gebruikt.

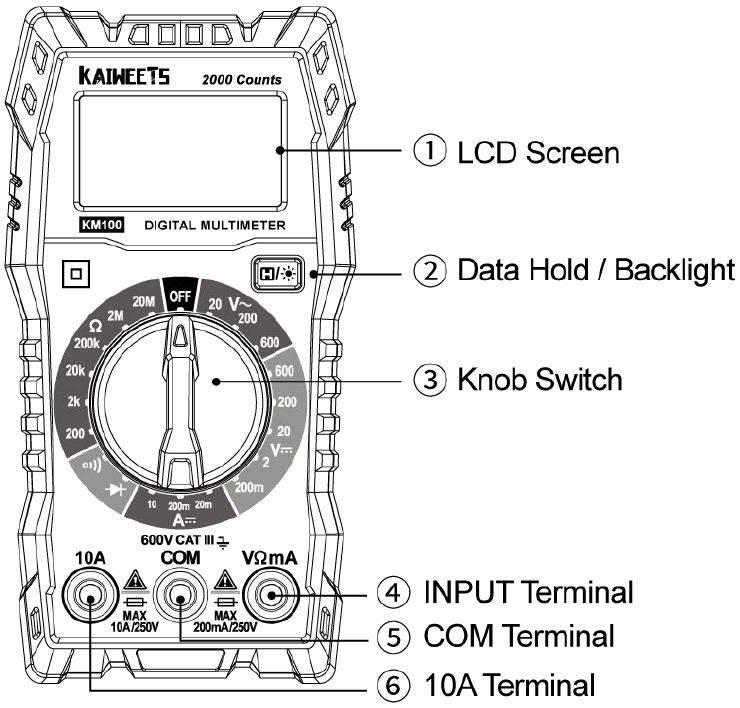

Productdiagram

Productie-informatie

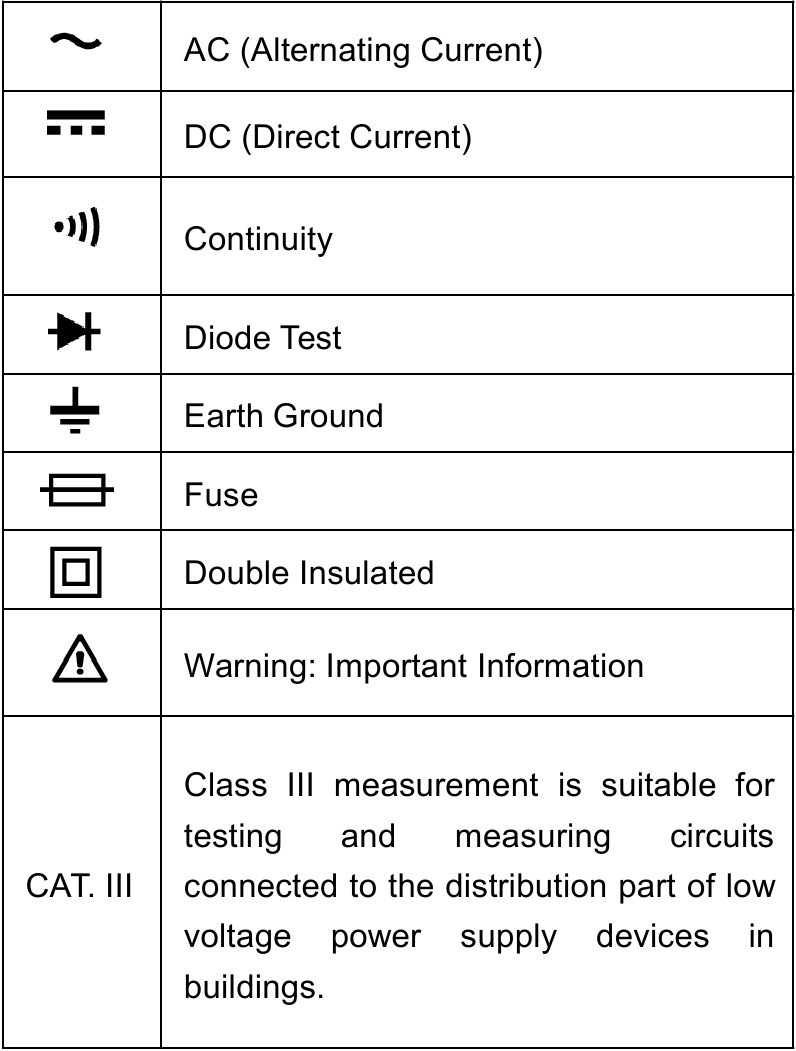

Betekenis van symbolen

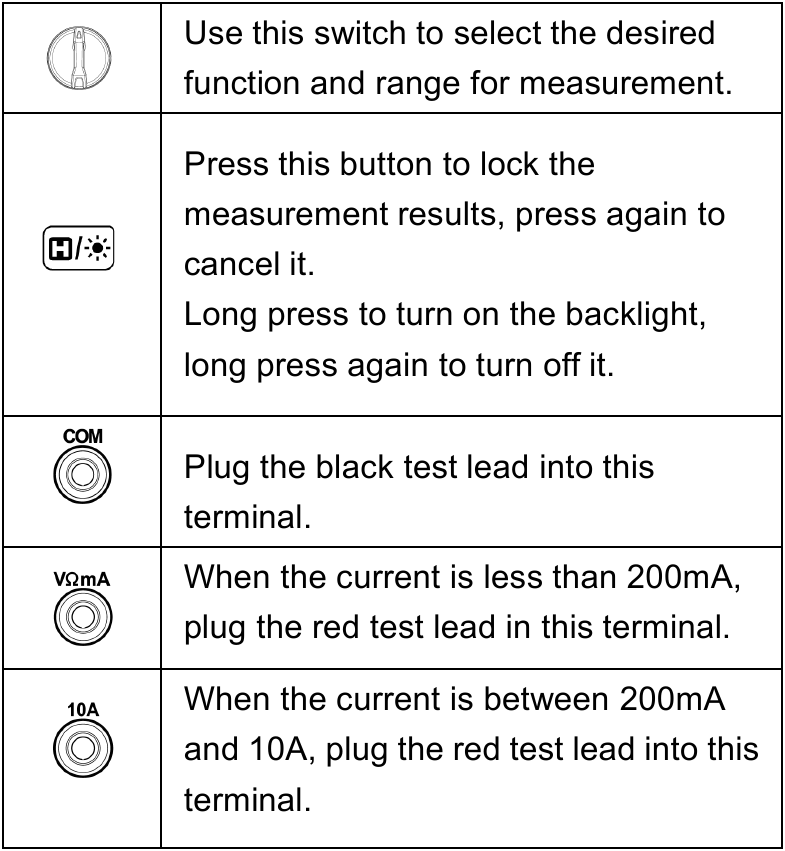

Knopfuncties

Automatische uitschakeling

• Nadat de meter is ingeschakeld, wordt het pictogram " " op het display weergegeven, dit betekent dat de meter automatisch wordt uitgeschakeld na 15 minuten zonder bediening. Druk op een willekeurige toets om de werkende staat van het instrument te herstellen.
• Houd de " " knop lang ingedrukt en zet de meter aan, de automatische uitschakelfunctie wordt geannuleerd. " " wordt niet op het scherm weergegeven.

Meetprocedure

DC/AC spanningsmeting

1. Draai de knop naar "V~" of "V⎓" en selecteer het juiste bereik;
   Opmerking: Stel bij het meten van een onbekende spanning het maximale bereik in en verlaag dit totdat een bevredigende waarde is verkregen.
2. Steek de rode meetpen in de " " aansluiting en steek de zwarte meetpen in de " ";
3. Maak parallel verbinding met de gemeten voeding of het circuit om de spanning te meten;
4. Lees het meetresultaat af op het display.

• Meet geen voeding of circuit dat groter is dan 600V.
• Let op de veiligheid bij het meten van hoogspanning om elektrische schokken of persoonlijk letsel te voorkomen.
• Meet de bekende spanning of stroom voor gebruik om er zeker van te zijn dat het instrument goed functioneert.

DC stroommeting

1. Koppel het te testen circuit los;
2. Draai de knop naar "A⎓" en selecteer het juiste bereik;
   Opmerking: Als de stroomwaarde onbekend is, gebruik dan de maximale meetpositie (10A) en verlaag het bereik totdat de juiste waarden zijn verkregen.
3. Als de te meten stroom minder is dan 200mA, steek dan de rode meetpen in de " " aansluiting. Als de stroom tussen 200mA en 10A ligt, steek dan de rode meetpen in de "10A" aansluiting, steek de zwarte meetpen in de "COM" aansluiting;
4. Sluit de rode en zwarte meetpen in serie aan op het circuit en schakel vervolgens de stroomvoorziening van het circuit in;
   Opmerking: Voor 10A metingen mogen er maximaal 10 seconden metingen worden verricht, met een tussenpoos van 15 minuten tussen de tests. Dit voorkomt overbelasting en oververhitting van het apparaat.
   Bij het testen van de stroom moet er een belasting in het circuit aanwezig zijn. Sluit de multimeter niet in serie aan op het circuit zonder belasting om te meten.
5. Lees het meetresultaat af op het display. Als "OL" wordt weergegeven, is de waarde buiten bereik en selecteert u een hoger bereik.

• Besteed extra aandacht aan de veiligheid bij het meten van hoogspanning om elektrische schokken of persoonlijk letsel te voorkomen.
• Test de bekende stroom met de meter voor gebruik om te bevestigen dat het instrument intact is.

Weerstandsmeting

1. Draai de knop naar de weerstandstand en selecteer het juiste bereik;
   Opmerking: Gebruik bij het meten van een onbekende weerstand het maximale bereik en verlaag dit totdat een bevredigende waarde is verkregen.
2. Steek de rode meetpen in de " " aansluiting en steek de zwarte meetpen in de "COM" aansluiting;
3. Plaats de meetpennen aan beide uiteinden van het circuit of de weerstand om te meten en zorg voor een sterk contact;
4. Lees het meetresultaat af op het display.

LET OP:

• Als de gemeten waarde gelijk is aan de nominale weerstand van de weerstand of binnen de foutmarge ligt, werkt de weerstand correct;
• Als er een grote afwijking is tussen de nominale weerstand en de weerstand, is de weerstand beschadigd;
• Als de gemeten waarde oneindig (open circuit), nul (kortsluiting) of onstabiel is, betekent dit dat de weerstand beschadigd is en niet kan worden gebruikt.

• Voordat u de weerstand in het circuit meet, moet u ervoor zorgen dat de stroom is uitgeschakeld en dat alle condensatoren volledig zijn ontladen. Anders kan het instrument beschadigd raken en kunt u een elektrische schok krijgen.

Continuïteitsmeting

1. Schakel de stroom uit van het circuit dat u gaat testen;
2. Draai de knop naar " " en het pictogram " " wordt op het scherm weergegeven;
3. Steek de rode meetpen in de " " aansluiting en steek de zwarte meetpen in de "COM" aansluiting;
4. Raak de meetpennen aan elkaar om te controleren of ze normaal zijn aangesloten, de zoemer klinkt continu;
5. Plaats de meetpen op het gemeten circuit om de weerstand te meten;
6. Als de weerstand of het circuit van de gemeten weerstand minder is dan 50Ω, klinkt er een ingebouwde pieptoon en wordt de waarde weergegeven op het LCD-scherm;
7. Als er geen continuïteit is, klinkt er geen pieptoon en wordt "OL" op het scherm weergegeven, wat betekent dat de weerstand beschadigd is.

•
  Voordat u de weerstand in het circuit meet, moet u ervoor zorgen dat de stroom is uitgeschakeld en dat alle condensatoren volledig zijn ontladen. Anders kan het instrument beschadigd raken en kunt u een elektrische schok krijgen.

Diodemeting

1. Draai de knop naar " " en het pictogram " " wordt op het scherm weergegeven;
2. Steek de rode meetpen in de " " aansluiting, steek de zwarte meetpen in de "COM" aansluiting;
3. Sluit de rode meetpen aan op de positieve kant van de diode en de zwarte meetpen op de negatieve kant, er klinkt een pieptoon als de diode normaal is aangesloten.
   Opmerking: Over het algemeen is de positieve kant van de diode de langste.
4. Lees het resultaat af op het LCD-scherm;
5. Als er geen waarde wordt weergegeven, verwissel dan de meetpennen naar de tegenovergestelde uiteinden van de diode en meet opnieuw.

•
  Om schade aan de meter of het gemeten object te voorkomen, moet u de stroom van het circuit uitschakelen en alle hoogspanningscondensatoren ontladen voordat u gaat testen.

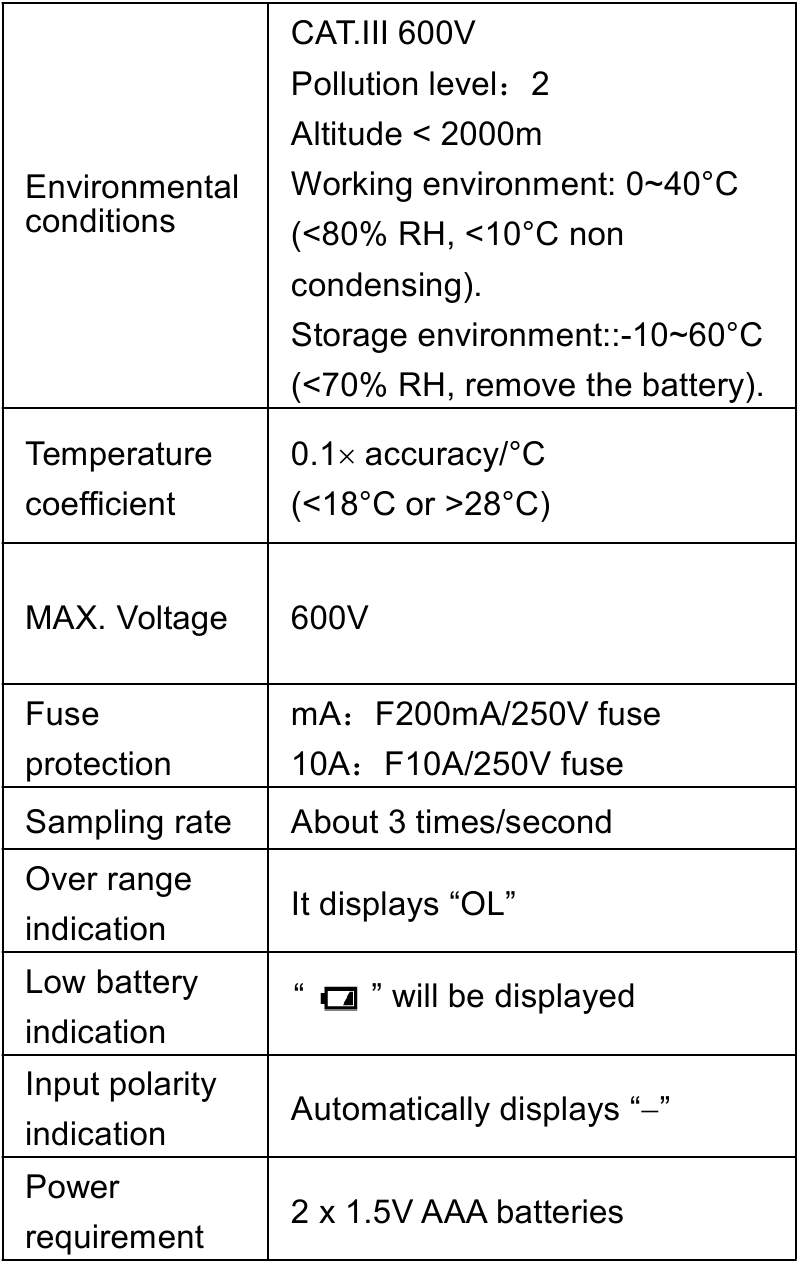

Technische specificaties

Nauwkeurigheidsspecificaties

De nauwkeurigheid is van toepassing binnen een jaar na de kalibratie.
Referentieconditie: Omgevingstemperatuur: 18°C tot 28°C; Relatieve vochtigheid: ≤80%
Nauwkeurigheid: ± (% uitlezing + woord)

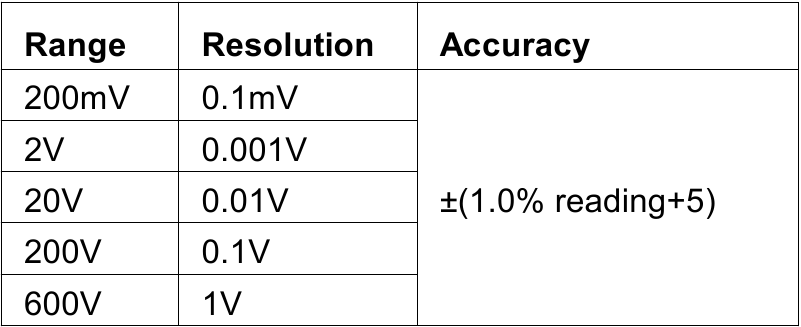

DC Spanning

Overbelastingsbeveiliging: 600V
Maximale ingangsspanning: 600V

AC Spanning

Overbelastingsbeveiliging: 600V
Maximale ingangsspanning: 600V
Frequentiebereik: 40Hz ~ 400Hz

DC Stroom

Overbelastingsbeveiliging:
mA: F200mA/250V zekering
A: F10A/250V zekering
Maximale ingangsstroom: mA: 200mA, A: 10A

Bij het meten van grote stromen mag de continue meting niet langer duren dan 15 seconden.

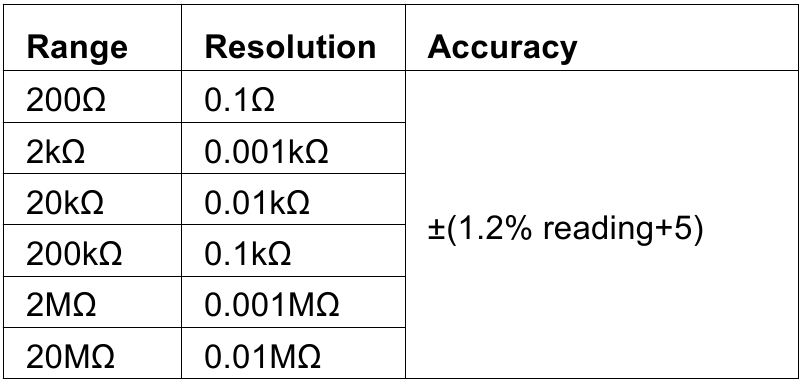

Weerstand

Overbelastingsbeveiliging: 250V

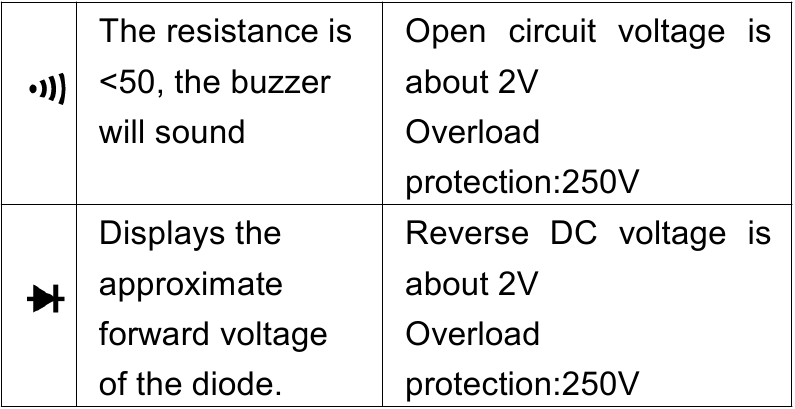

Continuïteit&Diode

Batterij en zekering vervangen

Batterij vervangen

1. Schakel de stroomtoevoer van het instrument uit en verwijder de meetpen van het instrument;
2. Verwijder de schroeven waarmee het batterijklepje is bevestigd en verwijder het batterijklepje;
3. Verwijder de oude batterijen en vervang ze door nieuwe batterijen (AAA, 1,5V x 2). Plaats de batterijen volgens de positieve en negatieve polariteitsmarkeringen aan de binnenkant van het batterijklepje;
4. Installeer het batterijklepje in de oorspronkelijke positie en vergrendel het batterijklepje met schroeven.

• Om elektrische schokken of persoonlijk letsel veroorzaakt door foutieve metingen te voorkomen, dient u de batterij onmiddellijk te vervangen wanneer de batterij bijna leeg is. Maak geen kortsluiting in de batterij en keer de batterijpolariteit niet om om de batterijen te ontladen.
• Om een veilige werking en productonderhoud te garanderen, dient u de batterijen te verwijderen als het instrument langere tijd niet wordt gebruikt.

Zekering vervangen

1. Schakel de stroomtoevoer van het instrument uit en verwijder de meetpennen van het instrument.
2. Verwijder de schroeven op de 4 hoeken waarmee de achterklep is bevestigd en verwijder de achterklep.
3. Verwijder de doorgebrande zekering en vervang deze door een nieuwe zekering met dezelfde specificaties (mA: F200mA/250V zekering, 10A: F10A/250V zekering) en zorg ervoor dat de zekering in de veiligheidsclip is geklemd.
4. Plaats de achterklep terug en vergrendel deze met schroeven.

Onderhoud

Reinigen
Als er stof op de aansluiting zit of de aansluiting nat is, kan dit een meetfout veroorzaken. Reinig het instrument volgens de onderstaande stappen:

1. Schakel de stroomtoevoer van het instrument uit en verwijder de meetpen;
2. Draai het instrument om en schud het stof uit de ingangsaansluiting. Veeg de buitenkant van de behuizing af met een vochtige doek en een mild schoonmaakmiddel, gebruik geen schuurmiddelen of oplosmiddelen. Veeg de contacten in elke ingangsaansluiting af met een schoon wattenstaafje gedrenkt in alcohol.

Veiligheidsvoorschriften

Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen en om mogelijke schade aan de meter of de te testen apparatuur te voorkomen, dient u zich aan de volgende regels te houden:

• Lees deze handleiding zorgvuldig door voordat u het instrument gebruikt en besteed speciale aandacht aan de veiligheidswaarschuwingen.
• Inspecteer de buitenkant van de meter voordat u deze gebruikt. Zoek naar scheuren of ontbrekende plastic onderdelen. Gebruik de meter niet als deze beschadigd is.
• Controleer voordat u het instrument gebruikt of de meetpen gebarsten of beschadigd is. Vervang deze indien nodig door hetzelfde type en dezelfde elektrische specificaties.
• Het instrument moet worden gebruikt in overeenstemming met de gespecificeerde meetcategorie, spanning of stroomsterkte.
• Houd u aan de lokale en nationale veiligheidsvoorschriften. Draag persoonlijke beschermingsmiddelen (zoals goedgekeurde rubberen handschoenen, maskers en vlamvertragende kleding, enz.) om te voorkomen dat u wordt beschadigd door elektrische schokken en elektrische vlambogen als gevolg van blootliggende gevaarlijke stroomvoerende geleiders.
• Wanneer de meter werkt met een effectieve spanning van meer dan 60V in DC of 30V rms in AC, moet u speciale zorg besteden, omdat er gevaar voor elektrische schokken bestaat.
• Breng niet meer dan de nominale spanning aan, zoals aangegeven op de meter, tussen de aansluitingen of tussen een aansluiting en de aarde.
• Controleer door de bekende spanning te meten of de meter normaal werkt. Gebruik de meter niet meer als deze niet normaal werkt of beschadigd is.
• Gebruik de juiste aansluitingen, functie en bereik voor uw metingen.
