Kärcher SC 4 Deluxe - Stoomreinigerhandleiding

Beoogd gebruik

Gebruik het apparaat alleen in particuliere huishoudens. Het apparaat is bedoeld voor reiniging met stoom en kan worden gebruikt met de juiste accessoires zoals beschreven in deze gebruiksaanwijzing. Er zijn geen reinigingsmiddelen nodig. Neem de veiligheidsinstructies in acht.

Accessoires en reserveonderdelen

Gebruik alleen originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang voor het apparaat staat op de verpakking. Controleer de inhoud op volledigheid bij het uitpakken. Als er accessoires ontbreken of als er transportschade is, neem dan contact op met uw dealer.

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming.
Wijzig of omzeil nooit veiligheidsvoorzieningen.

Symbolen op het apparaat

(afhankelijk van het type apparaat)

	Risico op brandwonden, het oppervlak van het apparaat wordt heet tijdens bedrijf
	Risico op verbranding door stoom

Drukregelaar

De drukregelaar houdt de druk in de stoomketel zo constant mogelijk tijdens bedrijf. De verwarming wordt uitgeschakeld wanneer de maximale bedrijfsdruk in de stoomketel is bereikt en wordt geactiveerd als er een drukval in de stoomketel is als gevolg van stoomafname.

Veiligheidsthermostaat

De veiligheidsthermostaat voorkomt dat het apparaat oververhit raakt. Als de drukregelaar en de ketelthermostaat uitvallen en het apparaat oververhit raakt, schakelt de veiligheidsthermostaat het apparaat uit. Neem voordat u de veiligheidsthermostaat reset contact op met de verantwoordelijke KÄRCHER klantenservice.

Ketelthermostaat

De ketelthermostaat schakelt de verwarming uit in geval van een storing; bijvoorbeeld als er geen water in de stoomketel zit en de temperatuur in de stoomketel stijgt.
Zodra u het water bijvult, is het apparaat weer klaar voor gebruik.

Onderhoudssluiting

De onderhoudssluiting dicht de stoomketel af van de aanwezige stoomdruk. De onderhoudsdop is tevens een overdrukventiel. Als de drukregelaar defect is en de stoomdruk in de stoomketel stijgt, opent de overdrukventiel en ontsnapt er stoom via de sluiting.
Neem voordat u het apparaat opnieuw start contact op met de verantwoordelijke KÄRCHER klantenservice.

Beschrijving van het apparaat

De maximale hoeveelheid apparatuur wordt beschreven in deze gebruiksaanwijzing. Afhankelijk van het gebruikte model zijn er verschillen in de leveringsomvang (zie verpakking).

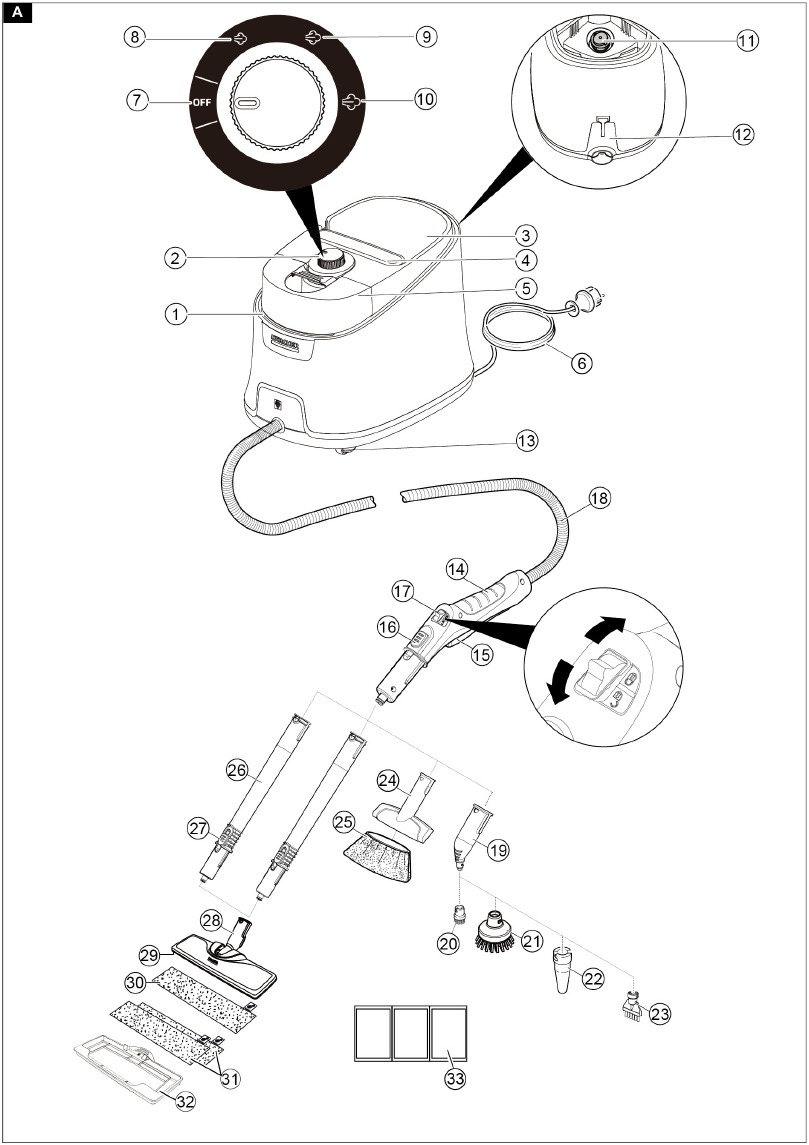

Illustratie A

1. LED-lampjes
2. Selectieschakelaar
3. Opbergruimte voor accessoires
4. Draaggreep
5. Waterreservoir
6. Hoofdaansluitkabel met stekker
7. Display - OFF position (UIT-stand)
8. Min. stoomstand
9. Gemiddelde stoomstand
10. Max. stoomstand
11. Onderhoudssluiting
12. Parkeerbeugel voor vloermondstuk
13. Stuurrol
14. Stoompistool
15. Stoomhendel
16. Ontgrendelknop
17. Kinderslot
18. Stoomslang
19. Spotlight nozzle
20. Ronde borstel (klein)
21. **Ronde borstel (groot)
22. **Power nozzle
23. Spleetborstel
24. Handmondstuk
25. Microvezelhoes voor handmondstuk
26. Verlengbuizen (2 x)
27. Ontgrendelknop
28. Vloermondstuk
29. Klittenbandsluiting
30. Microvezel vloerdoek (1 x)
31. **Microvezel vloerdoek (2 x)
32. **Tapijtglijder
33. Ontkalker

**optioneel

Installatie

Accessoires installeren

1. Schuif het open uiteinde van het accessoire op het stoompistool zodat de ontgrendelknop op het stoompistool vastklikt.
   Illustratie F

2. Schuif het open uiteinde van het accessoire op de spotlight nozzle.
   Illustratie G

3. Verbind de verlengbuizen met het stoompistool.
   1. Schuif de 1e verlengbuis op het stoompistool zodat de ontgrendelknop op het stoompistool vastklikt.
      De verbindingspijp is aangesloten.
   2. Schuif de 2e verlengbuis op de 1e verlengbuis.
      De verbindingspijpen zijn aangesloten.
      Illustratie H

4. Schuif het accessoire en/of het vloermondstuk op het vrije uiteinde van de verlengbuis.
   Het accessoire is aangesloten.
   Illustratie I


Accessoires loskoppelen

1. Beweeg het kinderslot terug.
   De stoomhendel is vergrendeld.
2. Druk op de ontgrendelknop en trek de onderdelen uit elkaar.
   Illustratie M


Bediening

Water bijvullen

Het waterreservoir kan op elk moment worden verwijderd om te vullen of direct op het apparaat worden gevuld.

LET OP
Schade aan het apparaat
Ongeschikt water kan de sproeiers verstoppen of de waterniveau-indicator beschadigen.
Vul geen puur gedestilleerd water bij. Gebruik maximaal 50% gedestilleerd water gemengd met kraanwater.
Gebruik geen condenswater van de wasdroger om te vullen.
Gebruik geen opgevangen regenwater om te vullen. Gebruik geen reinigingsmiddelen of andere toevoegingen (bijv. geuren) om te vullen.

Het waterreservoir verwijderen om te vullen

1. Trek het waterreservoir verticaal omhoog.
   Afbeelding B

2. Vul het waterreservoir verticaal met kraanwater of een mengsel van kraanwater en maximaal 50% gedestilleerd water.
3. Plaats het waterreservoir en druk het omlaag totdat het vastklikt.

Het waterreservoir direct op het apparaat vullen

1. Vul kraanwater of een mengsel van kraanwater en maximaal 50% gedestilleerd water uit een vat in het vulgat van het waterreservoir.
   Afbeelding C


Het apparaat inschakelen

Opmerking
Als er geen of te weinig water in de stoomketel zit, begint de waterpomp te lopen en pompt water van het waterreservoir naar de stoomketel. Het vulproces kan enkele minuten duren.

Opmerking
Het apparaat sluit de klep kort elke 60 seconden, wat een hoorbare zachte klik veroorzaakt. Sluiten voorkomt dat de klep verstopt raakt. Dit heeft geen invloed op de stoomafgifte.

1. Plaats het apparaat op een stevige ondergrond.
2. Steek de stekker in een stopcontact.
3. Draai de keuzeschakelaar van de "OFF" (UIT) stand naar het stoominstelling selectiebereik.
   Afbeelding D
   De ledstrip is vervagend rood.

4. Het led-lampje brandt na ongeveer 3 minuten continu groen. Het apparaat is klaar voor gebruik.
   Afbeelding E

5. Druk op de stoomhendel.
   Er komt stoom vrij.
   Afbeelding F

Het stoomvolume regelen

Het uitgestoten stoomvolume wordt geregeld met behulp van de keuzeschakelaar voor stoomvolume. De keuzeschakelaar heeft drie standen.

	Maximaal stoomvolume
	Gemiddeld stoomvolume
	Minimum stoomvolume

1. Zet de keuzeschakelaar voor het stoomvolume op het gewenste stoomvolume.
2. Druk op de stoomhendel.
3. Richt voor het reinigen het stoompistool op een doek totdat de stoom gelijkmatig wordt uitgestoten.

Water bijvullen

Als er niet genoeg water in het waterreservoir zit, knippert het led-lampje snel rood en klinkt er een signaaltoon.

Opmerking
De waterpomp vult de stoomketel met tussenpozen. Als het vullen succesvol is, knippert het led-lampje snel rood.

Opmerking
Als er geen of te weinig water in de stoomketel zit, begint de waterpomp te lopen en pompt water van het waterreservoir naar de stoomketel. Het vulproces kan enkele minuten duren.

LET OP
Schade aan het apparaat
Ongeschikt water kan de sproeiers verstoppen of de waterniveau-indicator beschadigen.
Vul geen puur gedestilleerd water bij. Gebruik maximaal 50% gedestilleerd water gemengd met kraanwater.
Gebruik geen condenswater van de wasdroger om te vullen.
Gebruik geen opgevangen regenwater om te vullen. Gebruik geen reinigingsmiddelen of andere toevoegingen (bijv. geuren) om te vullen.

1. Vul het waterreservoir met kraanwater of een mengsel van kraanwater en maximaal 50% gedestilleerd water. Het apparaat is klaar voor gebruik.

Het apparaat uitschakelen

1. Zet de aan/uit-schakelaar in de "OFF" (UIT) stand.
   Het apparaat is uitgeschakeld.
   Afbeelding L

2. Beweeg het kinderslot terug.
   De stoomhendel is vergrendeld.
3. Trek de stekker uit het stopcontact.
4. Leeg het waterreservoir.

De stoomketel uitspoelen

Spoel de stoomketel van het apparaat na elke tiende vulling van de tank uit.

1. Schakel het apparaat uit; zie hoofdstuk Het apparaat uitschakelen.
2. Laat het apparaat afkoelen.
3. Leeg het waterreservoir.
4. Verwijder het accessoire / de accessoires uit de accessoire-opbergruimte.
5. Open het onderhoudsslot. Plaats hiervoor het open uiteinde van een verlengbuis op het onderhoudsslot, steek deze in de geleiding zodat deze vastklikt en open deze.
   Afbeelding Q

6. Vul de stoomketel met water en zwaai er krachtig mee rond. Kalkresten die zich op de bodem van de stoomketel hebben afgezet, komen hierdoor vrij.
7. Laat het water volledig uit de stoomketel lopen.
   Afbeelding R


Het apparaat opbergen

1. Sluit de verlengbuizen aan op de grote bevestigingen voor accessoires.
2. Sluit een handsproeier en een spotsproeier aan op elke verlengbuis.
3. Bevestig de grote ronde borstel aan de spotsproeier.
4. Hang de vloersproeier in de parkeerbeugel.
   Afbeelding N

5. Wikkel de kabel op en plaats deze in het accessoirevak.
   Afbeelding P

6. Wikkel de stoomslang op en plaats deze in de accessoire-opbergruimte.
   Afbeelding O

7. Plaats de kleine ronde borstel en de spleetborstel in de accessoire-opbergruimte.
8. Bewaar het apparaat op een droge locatie die beschermd is tegen vorst.

Belangrijke toepassingsinstructies

De vloeren reinigen

We raden aan om de vloer te vegen of te stofzuigen voordat u het apparaat gebruikt. Op deze manier wordt de vloer ontdaan van vuil en losse deeltjes vóór de natte reiniging.

Textiel opfrissen

Controleer voordat u het apparaat gebruikt altijd de compatibiliteit van het textiel op een onopvallende plaats: stoom het textiel, laat het drogen en controleer het vervolgens op kleur- of vormveranderingen.

Gecoate of geverfde oppervlakken reinigen

LET OP
Beschadigde oppervlakken
Stoom kan was, meubelpoets, plastic coatings of verf en randband van randen losmaken.
Richt de stoom niet op gelijmde gelamineerde randen, omdat de randband kan loskomen.
Gebruik het apparaat niet voor het reinigen van onbehandeld hout of parketvloeren.
Gebruik het apparaat niet voor het reinigen van geverfde of met plastic beklede oppervlakken zoals keuken- of woonkamermeubels, deuren of parket.

1. Om deze oppervlakken te reinigen, stoomt u een doek kort en gebruikt u deze om over de oppervlakken te vegen.

Glasreiniger

LET OP
Glasbreuk en beschadigde oppervlakken
Stoom kan verzegelde punten van het raamkozijn beschadigen en bij lage buitentemperaturen leiden tot spanning op het oppervlak van ruiten en dus tot glasbreuk.
Richt de stoom niet op verzegelde punten op het raamkozijn.
Verwarm bij lage buitentemperaturen de ruiten door het volledige oppervlak van het glas voorzichtig te stomen.

• Reinig het raamgebied met een handsproeier en een overtrek. Gebruik een trekker om het water te verwijderen of veeg de oppervlakken droog.

Hoe de accessoires te gebruiken

Stoompistool

Het stoompistool kan zonder accessoires voor de volgende toepassingen worden gebruikt:

• Voor het verwijderen van lichte kreukels uit hangende kledingstukken: Stoom het kledingstuk van een afstand van 10-20 cm.
• Voor het afnemen van vochtig stof: Stoom een doek kort en gebruik deze om over de meubels te vegen.

Spotlight-mondstuk

Het spotlight-mondstuk is geschikt voor het reinigen van moeilijk bereikbare plaatsen, voegen, fittingen, afvoeren, gootstenen, toiletten, jaloezieën of radiatoren. Hoe dichter het spotlight-mondstuk zich bij het vervuilde gebied bevindt, hoe groter de reinigingsefficiëntie zal zijn, aangezien de temperatuur en het stoomvolume het hoogst zijn bij de opening van het mondstuk. Grotere kalkaanslag kan vóór het stoomreinigen worden behandeld met een geschikt reinigingsmiddel. Laat het reinigingsmiddel ca. 5 minuten inwerken en stoom het vervolgens af.

1. Schuif het spotlight-mondstuk op het stoompistool.
   Afbeelding F

Kleine ronde borstel

De kleine ronde borstel wordt gebruikt voor het reinigen van hardnekkig vuil.
Hardnekkig vuil kan gemakkelijker worden verwijderd door te borstelen.

LET OP
Beschadigde oppervlakken
De borstel kan gevoelige oppervlakken bekrassen.
Het is niet geschikt voor het reinigen van gevoelige oppervlakken.

1. Bevestig de ronde borstel aan het spotlight-mondstuk.
   Afbeelding G

Grote ronde borstel

De grote ronde borstel is geschikt voor het reinigen van grote ronde oppervlakken, bijvoorbeeld wastafel, douchebak, badkuip, gootsteen, etc.

LET OP
Beschadigde oppervlakken
De borstel kan gevoelige oppervlakken bekrassen.
Het is niet geschikt voor het reinigen van gevoelige oppervlakken.

1. Bevestig de grote ronde borstel aan het spotlight-mondstuk.
   Afbeelding G

Power-mondstuk

Het power-mondstuk wordt gebruikt voor het reinigen van hardnekkig vuil en voor het schoonblazen van hoeken, voegen, etc.

1. Installeer het power-mondstuk op het spotlight-mondstuk volgens de ronde borstel.
   Afbeelding G

Spleetborstel

1. De spleetborstel wordt gebruikt voor het reinigen van smalle openingen, bijvoorbeeld raamuitsparingen en hoeken in de muren.
   Afbeelding G

Handmondstuk

Het handmondstuk wordt gebruikt voor het reinigen van kleine oppervlakken die kunnen worden afgewassen, douchecabines en spiegels.

1. Duw het handmondstuk op het stoompistool volgens het spotlight-mondstuk.
   Afbeelding F
2. Trek de hoes over het handmondstuk.

Vloermondstuk

Het vloermondstuk wordt gebruikt voor het reinigen van afwasbare wand- en vloerbedekkingen, bijvoorbeeld stenen vloeren, tegels en pvc-vloeren.

LET OP
Schade door ophoping van stoom
Hitte en vocht kunnen tot schade leiden.
Controleer vóór gebruik de hittebestendigheid en het stoom effect op een onopvallend gebied met een minimale hoeveelheid stoom.

Opmerking
Reinigingsmiddelresten of verzorgende emulsies op het te reinigen oppervlak kunnen tijdens het stoomreinigen leiden tot strepen, die echter verdwijnen zodra deze meerdere keren zijn gebruikt.

We raden aan om de vloer te vegen of te stofzuigen voordat u het apparaat gebruikt. Op deze manier wordt de vloer ontdaan van vuil en losse deeltjes voordat de natte reiniging begint. Werk langzaam op oppervlakken die sterk vervuild zijn, zodat de stoom langer de tijd heeft om in te werken.

1. Verbind de verlengbuizen met het stoompistool.
   Afbeelding H
2. Duw het vloermondstuk op de verlengbuis.
   Afbeelding I
3. Maak de vloerreinigingsdoek vast aan het vloermondstuk.
   1. Plaats de vloerreinigingsdoek met de klittenband strips naar boven gericht op de vloer.
   2. Plaats het vloermondstuk op de vloerreinigingsdoek en oefen lichte druk uit.
      Afbeelding J


De vloerreinigingsdoek blijft vanzelf aan het vloermondstuk plakken door de klittenband.

De vloerreinigingsdoek verwijderen

1. Plaats een voet op de onderste hoek van de vloerreinigingsdoek en til het vloermondstuk omhoog.
   Afbeelding J

Opmerking
In eerste instantie is de klittenband strip van de vloerreinigingsdoek erg sterk en kan deze niet gemakkelijk van het vloermondstuk worden verwijderd. Nadat de vloerreinigingsdoek meerdere keren is gebruikt en gewassen, is deze gemakkelijker van het vloermondstuk te verwijderen en heeft deze de optimale hechting bereikt.

Het vloermondstuk parkeren

1. Hang het vloermondstuk tijdens de werkonderbrekingen in de parkeerbeugel.
   Afbeelding N

Tapijtglijder

De tapijtglijder wordt gebruikt voor het opfrissen van tapijten.

LET OP
Pas op dat u de tapijtglijder en het tapijt niet beschadigt
Verontreiniging op de tapijtglijder, evenals hitte en vochtpenetratie, kunnen leiden tot beschadiging van het tapijt.
Controleer vóór de toepassing ook de hittebestendigheid en de impact van stoom op het tapijt op een onopvallende plek met een zo klein mogelijke hoeveelheid stoom.
Neem de reinigingsinstructies van de tapijtfabrikant in acht.
Voordat u de tapijtglijder gebruikt, moet u ervoor zorgen dat het tapijt is gestofzuigd en dat vlekken zijn verwijderd.
Verwijder vóór de toepassing en na bedrijfspauzes eventuele waterophoping (condensaat) in het apparaat door het condensaat in een afvoer te laten verdampen (zonder vloerreinigingsdoek / met accessoires).
Gebruik de tapijtglijder alleen met een vloerreinigingsdoek op het vloermondstuk.
Stoomreinig met een zwakke stoomstand bij gebruik van de tapijtglijder.
Om te veel bevochtiging te voorkomen en het risico op schade door temperatuureffecten te vermijden, mag u de stoom niet continu op één plek richten (maximaal 5 seconden).
Gebruik de tapijtglijder niet op hoogpolige tapijten.

De tapijtglijder aan het vloermondstuk bevestigen

1. Raadpleeg voor het bevestigen van de vloerreinigingsdoek aan het vloermondstuk hoofdstuk Vloermondstuk.
   Afbeelding J
2. Laat het vloermondstuk met een beetje kracht in de tapijtglijder glijden en daar vastklikken.
   Afbeelding K

3. Begin met het reinigen van het tapijt.

De tapijtglijder van het vloermondstuk verwijderen

Pas op voor brandwonden aan uw voeten
De tapijtglijder kan tijdens het stomen heet worden.
Bedien of verwijder de tapijtglijder niet op blote voeten of met open sandalen.
Bedien of verwijder de tapijtglijder alleen met geschikt schoeisel.

1. Druk met de voorkant van schoenen met stalen neuzen de riem op de tapijtglijder naar beneden.
2. Til het vloermondstuk omhoog.
   Afbeelding K

Onderhoud en service

De stoomketel ontkalken
Opmerking
Aangezien kalk het apparaat verstopt, raden we aan om het apparaat te ontkalken op basis van het aantal keren dat het waterreservoir is gevuld, zoals gespecificeerd in de tabel (TF=tankvullingen).

Registreer uw product
www.kaercher.com/welcome

Referenties

• Reinigingsapparatuur en hogedrukreinigers | Kärcher International
• Garantie registratie huis en tuin VS | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher SC 4 Deluxe - Stoomreinigerhandleiding

Beschikbare talen
