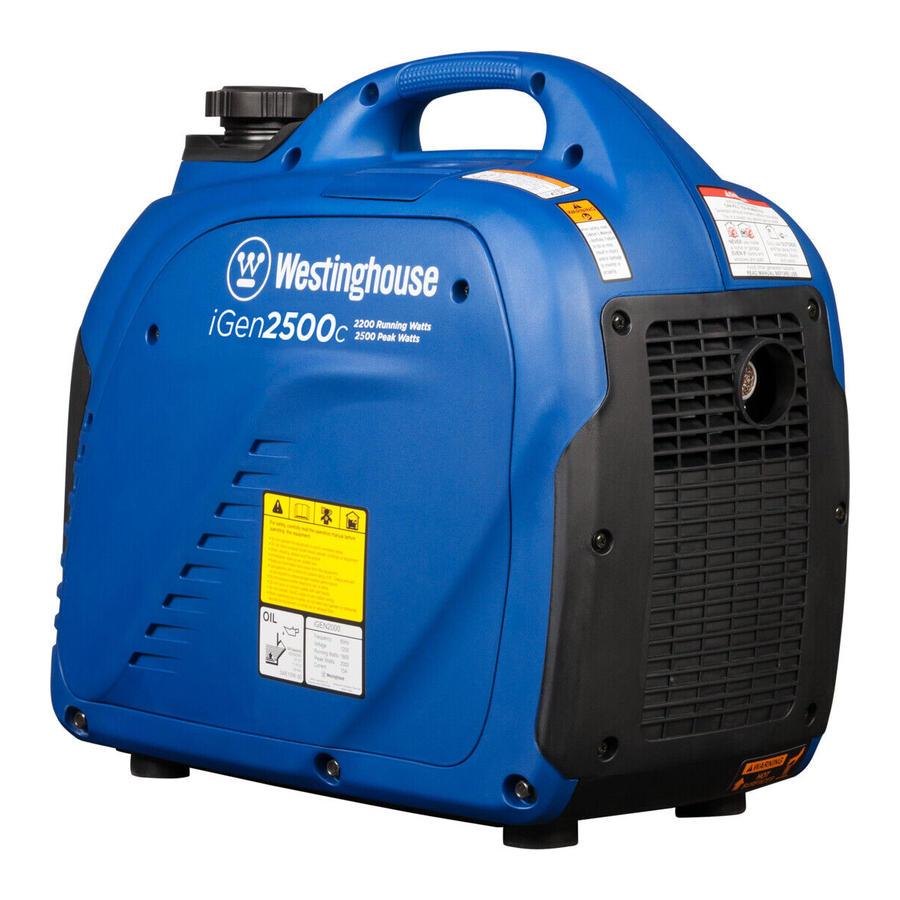

Westinghouse iGen2500c - Handleiding invertergenerator

INLEIDING

SPECIFICATIES

Specificaties
Draaiuren Watt:	2200
Piek Watt:	2500
Nominaal vermogen 1.0 arbeidsfactor:	1,8 kW benzine
Piekvermogen:	2,2 kVA benzine
Nominale spanning:	120V
Nominale frequentie:	Hz @ 3600 RPM
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 3%
Motorinhoud:	80 c
Starttype:	Terugslag
Brandstofcapaciteit:	1,14 gallons (4,3 liter)
Brandstoftype:	Ongelode benzine 87–93 octaangehalte*
Oliecapaciteit:	0,37 qt. (11,8 oz.)
Olietype:	SAE 10W-30
Bougie:	E6RTC
Bougieafstand:	0,024 – 0,032 inch. (0,60 – 0,80 mm)
Kleppeninlaatspeling:	0,0031 – 0,0047 inch. (0,08 – 0,12 mm)
Kleppenuitlaatspeling:	0,0051 – 0,0067 inch. (0,13 – 0,17 mm)
AC-aardingssysteem:	Zwevend neutraal
Spanningsregelaar:	Digitaal
Type dynamo:	Permanente magneet
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C) – 122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het weer binnen dit bereik worden gebracht voordat het wordt gebruikt. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de maximale stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-waarde van de brandstof, de omgevingstemperatuur, de hoogte, de motorcondities, enz. Het maximale vermogen neemt met ongeveer 3,5% af voor elke 1.000 voet boven zeeniveau en neemt ook met ongeveer 1% af voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE

Voor een probleemloze garantie is het belangrijk om uw Westinghouse-generator te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos is meegeleverd.
• Uw product online registreren op:
  https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive
  Columbus, OH 43228

BELANGRIJK: Bewaar uw aankoopbewijs voor een probleemloze garantie.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat iedereen die de generator bedient, onderhoud uitvoert of zich in de buurt van de generator bevindt, de betekenis van deze veiligheidsinformatie kent.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en houd u aan de boodschap die volgt op het veiligheidswaarschuwingssymbool.

GEVAAR
Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

WAARSCHUWING
Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG
Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of die ervoor kan zorgen dat de apparatuur niet goed werkt.

Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

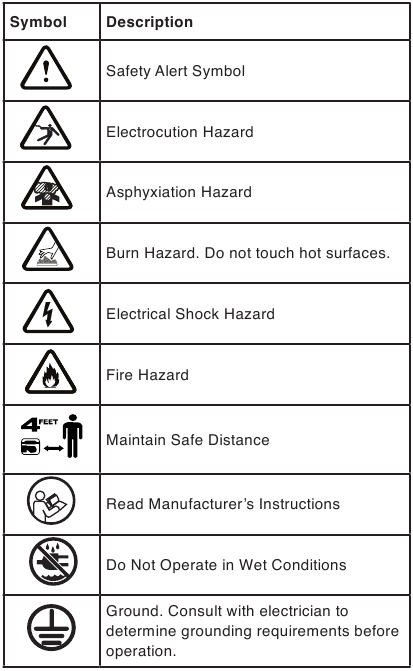

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

GEVAAR Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
Gebruik hem NOOIT in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.	Gebruik hem alleen BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen.

VEILIGHEIDSINSTRUCTIES

CORRECT GEBRUIK

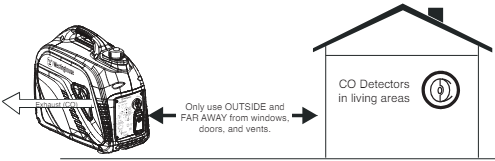

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen

• Alleen buiten en uit de wind gebruiken, ver verwijderd van ramen, deuren en ventilatieopeningen.
• Richt de uitlaatgassen weg van bewoonde ruimtes

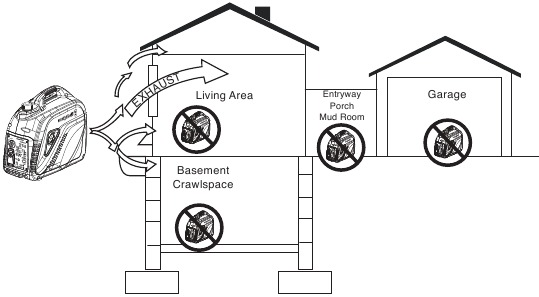

INCORRECT GEBRUIK
Gebruik hem niet op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Leefruimte
• Zolder
• Entree
• Veranda
• Bijkeuken

LET OP
Installeer op batterijen werkende koolmonoxidemelders of stekker-koolmonoxidemelders met batterijback-up in woonruimtes.

GEVAAR
Brand- en elektrocutiegevaar. Sluit niet aan op het elektrische systeem van een gebouw, tenzij de generator en de transferschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wet- en regelgeving voor elektriciteit.

GEVAAR
Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
• Bedien de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die op deze generator worden gebruikt, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Alleen buiten en ver verwijderd van ramen, deuren en ventilatieopeningen gebruiken, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• Houd tijdens het gebruik en de opslag aan alle kanten van de generator minstens anderhalve meter vrije ruimte aan, ook boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gegenereerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
• Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in de directe baan van de uitlaatgassen.
• Verwijder altijd al het gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u hem gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
• Een transferschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wet- en regelgeving voor elektriciteit.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Niet roken tijdens het vullen van de generator met benzine.
• Zorg ervoor dat de benzinetank van de generator niet overloopt tijdens het vullen.
• Zet de motor uit en laat hem twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop wanneer de generator draait. Zet de motor uit en laat het apparaat minstens vijf minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor de brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan eventuele morsingen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik nooit benzine als schoonmaakmiddel.
• Bewaar containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP

GEVAAR
Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam niet te doven als de brandstoftankklep in de AAN-stand staat. Het introduceren van een blusser in een generator met een open brandstofschakelaar kan een explosiegevaar veroorzaken.
• Gas heeft een kenmerkende geur, dit helpt om mogelijke lekken snel op te sporen.
• Gasdampen kunnen een brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirriterend middel en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem correct zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u hem gebruikt.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u hem gebruikt.

Bij het transporteren of onderhouden van de generator:

• Koppel de bougiestekker los om onbedoeld starten te voorkomen.

Bij het opbergen van de generator:

• Bewaar hem uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar geen benzine in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

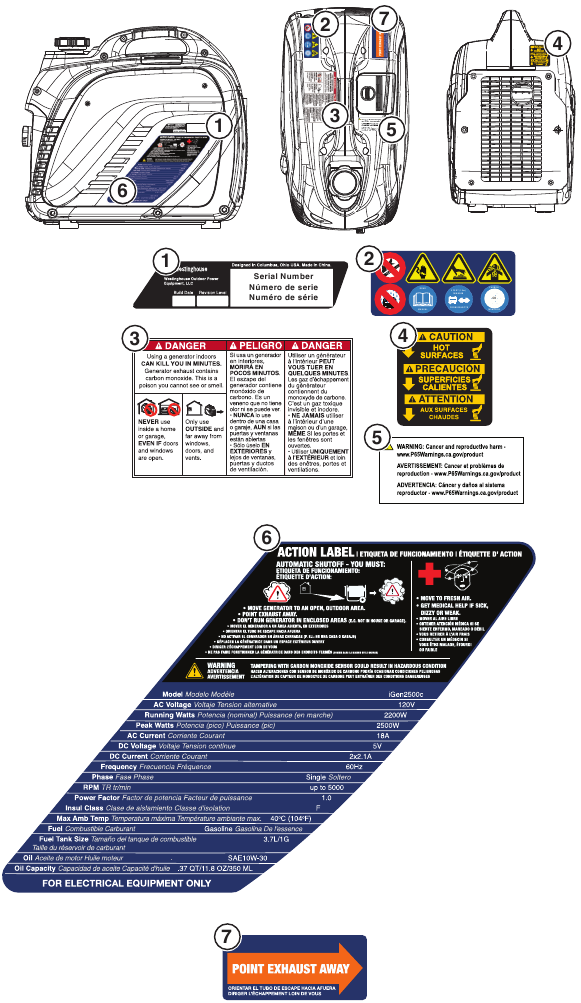

VEILIGHEIDSETIKETTEN EN -STICKERS

CO-SENSOR

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die worden gebruikt in het werkgebied. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een met een CO-sensor uitgeruste generator is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijke koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofbronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.

Opmerking: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP-knop op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en met de uitlaat weg van personeel en gebouwen. Bij verkeerd gebruik en gebruik op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en instrueert de gebruiker om het actielabel te lezen voor de te nemen stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

WAARSCHUWING
Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist is geplaatst. Als u zich ziek, duizelig of zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

CO-AUTOMATISCHE UITSCHAKELING OP HET BEDIENINGSPANEEL

KOOLMONOXIDE AUTOMATISCHE UITSCHAKELING

AUTOMATISCHE UITSCHAKELING
ZIE ACTIELABEL

ONDERHOUD GENERATOR

CO-SENSOR INDICATIELAMPJES

Kleur	Beschrijving
ROOD	Koolmonoxide heeft zich rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld vanwege een ophopend CO-gevaar. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open buitenruimte, ver verwijderd van bewoonde ruimtes met de uitlaat weg gericht. Zodra de generator naar een veilige plaats is verplaatst, kan deze opnieuw worden gestart. Breng frisse lucht aan en ventileer het gebied waar de generator is uitgeschakeld.
GEEL	Er is een storing in het CO-sensorsysteem opgetreden. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het automatische uitschakelgebied van het CO-gebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden vastgesteld en gerepareerd door een erkend Westinghouse servicecentrum.

ACTIELABEL

ONDERDELEN

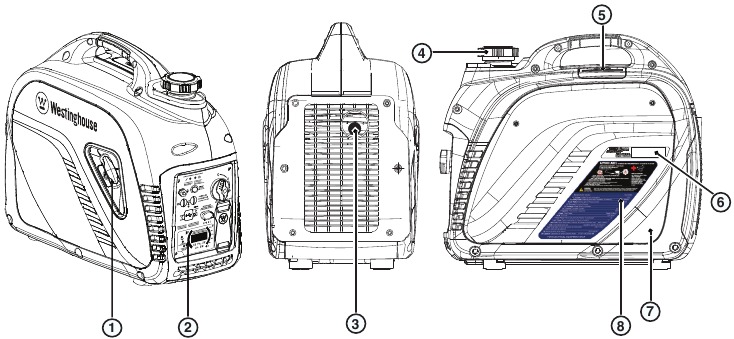

PRODUCTONDERDELEN

1. Terugslaghandgreep: Trek aan de terugslaghandgreep om de motor handmatig te starten.
2. Bedieningspaneel: Het bedieningspaneel bevat de stopcontacten en bedieningselementen.
3. Geluiddemper en vonkenvanger: De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen.
4. Brandstofdop: Voeg hier loodvrije brandstof toe.
5. Toegangsdeksel bougie: Het deksel biedt toegang tot de bougie.
6. Serienummer: Het modelserienummer dat nodig is voor productregistratie is op een van de twee locaties te vinden.
7. Serviceklep motor: Het deksel biedt toegang tot de motor, het luchtfilter en de carburateur.
8. Modelinformatielabel: Geeft informatie over spanning/ampère en vermogen.

GEGEVENSDISPLAY

Resterende looptijd:
Geeft de resterende tijd weer met het huidige brandstofniveau en vermogen.

Vermogen:
Geeft het elektrische vermogen naar de stopcontacten weer in kilowatt.

Brandstofniveau:
Geeft het huidige brandstofniveau in liters weer.

Spanning:
Geeft de huidige spanningsoutput van de omvormer weer.

Levensduur in uren:
Geeft de totale looptijd van de omvormer weer.

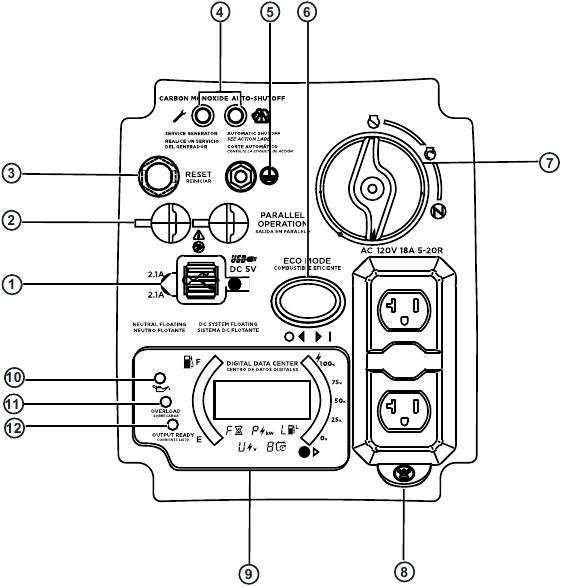

ONDERDELEN BEDIENINGSPANEEL

1. USB Ports: USB-poort met twee aansluitingen van 5 V/2,1 A. Geschikt voor USB-stekkers type A.
2. Parallel Operation Outlets: Een compatibele Westinghouse-omvormergenerator kan worden aangesloten voor extra vermogen.
3. Overload Reset: De generatoromvormer schakelt automatisch alle wisselstroom uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat.
4. CO Sensor indicator lights: De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
5. Ground Terminal: De aardklem wordt gebruikt om de generator extern te aarden.
6. Eco Mode: De eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.
7. Fuel Switch: Wordt gebruikt om de brandstofknop in de positie Run (AAN), Choke of UIT te zetten.
8. 120 Volt AC, 20 Amp Duplex NEMA 5-20R Receptacle: Het stopcontact kan maximaal 20 ampère leveren.
9. Data Center: Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), de spanningsoutput (V) en de levensduur in uren weer.
10. Low Oil LED: Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet daalt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.
11. Overload LED: Geeft aan dat de generator overbelast is.
12. Output Ready LED: Licht op wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

MONTAGE

INHOUD DOOS

1. Open de doos voorzichtig.
2. Verwijder de inhoud van de doos en bewaar deze.
3. Verwijder het verpakkingsmateriaal en gooi het weg.
4. Vouw de bovenkant van de plastic zak waarin de generator zit uit.
5. Snijd de verticale hoeken van de doos voorzichtig open om toegang te krijgen tot de generator.
6. Recycle of gooi het verpakkingsmateriaal op de juiste manier weg.

INHOUD DOOS

• Gebruikershandleiding
• Snelstartgids/onderhoudsschema
• Fles met 0,37 US qt (350 ml) SAE 10W-30-olie
• Bougiedopsleutel
• Olietrechter

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten of te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

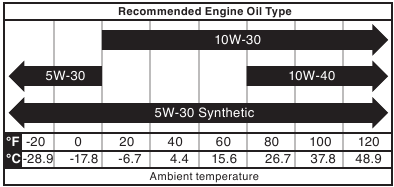

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

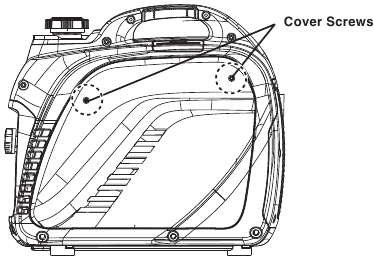

1. Verwijder op een vlakke ondergrond de serviceklep van de motor en de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.
   Opmerking: Aangezien er mogelijk nog restolie uit de fabriek in de motor aanwezig is, voegt u de olie aan het einde van de fles stapsgewijs toe om te voorkomen dat de motor te vol raakt. Zie Oliepeil motor controleren in het gedeelte Onderhoud.
3. Plaats de oliepeilstok terug en draai hem handvast.
4. Plaats de serviceklep van de motor terug.

BRANDSTOF

WAARSCHUWING
Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank of ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

GEVAAR
Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor morst, wat brand- of explosiegevaar oplevert.

GEVAAR
Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Schakel de motor altijd uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine die maximaal 10% ethanol bevat.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te werken.
• Tank NIET binnenshuis.
• Creëer GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator gaat tanken. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator uit en laat hem minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.

4. Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.

5. Installeer de brandstofdop. Draai goed vast.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING

LOCATIE VAN DE EENHEID

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

GEVAAR Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
NOOIT binnenshuis gebruiken, in een huis of garage, ZELFS NIET als deuren en ramen openstaan.	Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

GEVAAR
Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

WAARSCHUWING
Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ervoor zorgen dat er vuil door de generator wordt opgenomen, waardoor de koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs wanneer deze niet in werking is). De generator moet minimaal 1,5 m (5 ft.) afstand hebben van al het brandbare materiaal.

Gebruik de generator niet achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die onvoldoende koeling van de generator en/of de uitlaatdemper mogelijk maakt. Sluit generatoren NIET op tijdens bedrijf.

GEVAAR
Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het plaatsen van de generator.

AARDING

WAARSCHUWING
Risico op elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

Het nulpunt van de generator is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen, niet-stroomvoerende onderdelen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde aansluiting op de contactdoos vereisen, werken mogelijk niet correct.

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat de eenheid wordt geaard. Andere methoden om de generator te gebruiken vereisen mogelijk echter wel aarding om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet toename van de hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 5.000 ft. (1524 m). Gebruik zonder deze aanpassing zal leiden tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 2.000 ft. (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor optreden.

Carburateurkit voor grote hoogte

Onderdeelnr. 202801

INLOOPERIODE

Overschrijd voor een goede inloop niet 50% van het nominale lopende vermogen (900 watt) tijdens de eerste vijf bedrijfsuren.
Varieer af en toe met de belasting om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

VOORDAT U HET APPARAAT START

Verifieer dat:

1. De generator op een veilige, geschikte plaats staat.
2. De generator staat op een droge, vlakke en horizontale ondergrond.
3. De motor is gevuld met olie.
4. Er benzine in de brandstoftank zit.
5. Alle belastingen zijn losgekoppeld.
6. De ECO-schakelaar in de OFF-stand staat.

GEVAAR
Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN

1. Draai de brandstofknop naar de choke-stand.
   Opmerking: de generator kan vanuit de Run-stand worden gestart als hij warm is van het gebruik.

2. Pak de handgreep van de terugslagstarter stevig vast en trek er langzaam aan totdat u meer weerstand voelt, trek dan snel.

3. Nadat de motor is gestart, draait u de brandstofknop naar de RUN-stand.


DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit.
   BELANGRIJK: Start of stop de generator nooit met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor en generator te stabiliseren.
3. Draai de brandstofknop naar de OFF-stand.
4. Laat de motor afkoelen en draai vervolgens de ontluchting van de brandstofdop naar de OFF-stand.

Opmerking: Als er sprake is van een noodgeval en de omvormer snel moet worden gestopt, zet u de brandstofschakelaar onmiddellijk in de OFF-stand.

GEBRUIKSFREQUENTIE

Als de generator slechts af en toe of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de opslagparagrafen van deze handleiding voor informatie over het opladen van de batterij en de achteruitgang van de brandstof.

ECO-MODUS

LET OP
Start de generator altijd met de ECO-MODUS uitgeschakeld (ECO MODE OFF). Laat het motortoerental stabiliseren en de OUTPUT READY LED oplichten voordat u de ECO-MODUS inschakelt (ECO MODE ON).

Opmerking: Gebruik de ECO-MODUS niet bij parallel gebruik met een andere Westinghouse generator.

De ECO-MODUS minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Schakel de ECO-MODUS in wanneer u kleine apparaten met continue belastingen van stroom voorziet, zoals een computer of elektrisch licht.
Schakel de ECO-MODUS uit wanneer u grote piekbelastingen van stroom voorziet, zoals een airconditioner of elektrische pomp.
Om de ECO-MODUS in te schakelen, controleert u of de OUTPUT READY LED groen brandt en duwt u de schakelaar in de ON-stand. Als er geen belasting aanwezig is, daalt het generatortoerental naar de stationaire snelheid. De generator detecteert belastingen wanneer deze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, duwt u de ECO MODE-schakelaar in de OFF-stand.

AC-STROOMONDERBREKER

De stroomonderbreker schakelt automatisch uit (switches OFF) als er een kortsluiting is, een aanzienlijke overbelasting van de generator op het stopcontact, of als de gecombineerde belasting 15 ampère overschrijdt.
Als de AC-stroomonderbreker automatisch uitschakelt (switches OFF automatically), controleer dan of het apparaat correct werkt en of het de nominale belastbaarheid van het circuit niet overschrijdt voordat u de stroomonderbreker opnieuw instelt.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitgang uit om de generator te beschermen bij overbelasting of bij een kortsluiting in een aangesloten apparaat. De motor blijft echter wel draaien. Marginale overbelasting die de OVERLOAD LED tijdelijk laat oplichten, kan de levensduur van de generator verkorten.
OVERLOAD op het bedieningspaneel zal rood oplichten en de groene OUTPUT READY zal uit zijn (be OFF).

Om de AC-uitgang te herstellen:

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit.
2. Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD LED uitgaat (goes OFF) en de OUTPUT READY LED oplicht.
3. Reset de stroomonderbreker als deze uit is (if OFF).
4. Controleer of de beoogde lopende en piekbelastingen de capaciteit van de generator niet overschrijden.
5. Sluit de elektrische belastingen achtereenvolgens opnieuw aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

EENHEIDSCAPACITEIT

KENNISGEVING
Overbelast de capaciteit van de generator niet. Het overschrijden van het wattage/ampèrage van de generator kan de generator en/of de aangesloten elektrische apparaten beschadigen.

Zorg ervoor dat de generator voldoende continu (werkend) en piek (start)watt levert voor de items die u tegelijkertijd van stroom wilt voorzien.
Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden de beoordelingsinformatie meestal in de buurt van het model- of serienummer.

Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel de continue (werkende) watt van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items te laten werken. Zie de wattagetabel op de volgende pagina.
3. Schat hoeveel piek (start)watt u nodig heeft.

Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschap of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen het item/de items met het hoogste extra piekvermogen toe te voegen aan het totale nominale vermogen van stap 2.

Voorbeeld:

Gereedschap of apparaat	Werkende watt*	Startwatt*
TV (buistype)	300	0
RV-koelkast	180	600
Radio	200	0
Lamp (75 watt)	300	0
Koffiezetapparaat	600	0
	1580 Totaal Werkende Watt*	600 Hoogste Startende Watt*
Totaal werkende watt		1580
Hoogste startwatt		+ 600
Benodigd totaal startwatt		2180

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatoruitgangen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen als volgt sequentieel toe te voegen:

1. Start de motor, met niets aangesloten op de generator, zoals beschreven in deze handleiding.
2. Sluit de eerste belasting aan en schakel deze in, bij voorkeur de grootste belasting die u heeft.
3. Laat het generatorvermogen stabiliseren (motor loopt soepel en het aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

WATTAGE REFERENTIE

Gereedschap of apparaat	Geschat werkend watt*	Geschat startwatt*
Gloeilampen (4 stuks x 75 watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (Heavy Duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

WAARSCHUWING
Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

WAARSCHUWING
Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, op minstens 6 meter afstand van bewoonde ruimtes, met de uitlaat weg gericht.

WAARSCHUWING
Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en branden, wat kan leiden tot de dood of ernstig letsel.

Voordat u een wisselstroomapparaat of netsnoer op de generator aansluit:

• Gebruik geaarde 3-polige verlengkabels, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of netsnoeren kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische specificaties van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijden.

VERLENGKABELAFMETINGEN

Gebruik alleen geaarde 3-polige verlengkabels die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

Totaal amperage	Minimale dikte, geschikt voor buitengebruik
	Tot 15 mTot 30 m
Tot 10 A
Tot 15 A
Tot 20 A
Tot 30 A
Tot 35 A

PARALLELLE WERKING

WAARSCHUWING
Brand- en elektrocutiegevaar. Sluit nooit de parallelle kabels aan of los ze nooit wanneer een generator draait.

LET OP
De juiste aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een omschakelaar om een gebouw van stroom te voorzien. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, waaronder de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde omschakelaar te gebruiken.

KENNISGEVING
Aansluiten op een generator die niet compatibel is, kan een laagspanningsuitgang veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.

Parallelle werking geeft u de mogelijkheid om verbinding te maken met een compatibele Westinghouse-omvormergenerator voor gecombineerd werkend en piekvermogen.

Een Westinghouse 507PC-parallelkabel (apart verkrijgbaar) is vereist voor parallelle werking. Deze kabel kan worden gekocht bij een geautoriseerde Westinghouse-generator dealer.

Opmerking: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de parallelle kabel die op het stopcontact is gemonteerd, onderdeelnummer 260041.

KENNISGEVING
GEBRUIK de ECO MODE niet tijdens parallelle werking als u grote piekbelastingen, zoals een airconditioner of elektrische pomp, van stroom voorziet. Het motortoerental past zich mogelijk niet snel genoeg aan om te voldoen aan de spanningsvereisten van grote piekbelastingen, waardoor de apparaten of de generatoren beschadigd raken.

1. Zorg ervoor dat bij beide generatoren de motor-/brandstofknop en de ECO MODE-schakelaar in de OFF (uit) stand staan.
2. Sluit twee parallelle kabels aan op de parallelle uitgangen op de eerste generator en sluit vervolgens de tegenoverliggende kabels aan op de parallelle uitgangen van de andere generator.
   Opmerking: Als u apparaten rechtstreeks van de generatoren van stroom voorziet (niet aangesloten op de omschakelaar van een gebouw), hoeft u de linker-/rechterkabels niet af te stemmen op de parallelle uitgangen van de generator.
3. Start een van de generatoren en wacht tot de OUTPUT READY LED (led Gereed voor uitvoer) oplicht.
4. Start de tweede generator en wacht tot de OUTPUT READY LED oplicht voordat u een belasting aansluit.
5. Sluit extra belastingen aan zoals beschreven in het gedeelte Stroombeheer.
6. Koppel alle belastingen los voordat u de generatoren stopt.

TRANSPORT

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om het apparaat op te tillen of lastbeperkingen zoals touwen of spanbanden aan te brengen. Probeer de generator NIET op te tillen of vast te zetten door een van de andere onderdelen vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem vervoert.

VOORZICHTIG
Brandgevaar. Zet de generator niet ondersteboven of op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

WAARSCHUWING
Per ongeluk starten. Koppel de bougiedop los van de bougie wanneer u onderhoud aan de generator uitvoert.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Houd u aan de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik

Controleer de motorolie

Na de eerste 25 uur of de eerste maand

Ververs de motorolie

Na 50 uur of elke 6 maanden

Ververs de motorolie1 Reinig het luchtfilter2

Na 100 uur of elke 6 maanden

Inspecteer/reinig de vonkenvanger Inspecteer/reinig de bougie Inspecteer/stel de klepspeling af3

Na 300 uur of elk jaar

Vervang de bougie Vervang het luchtfilter

¹ Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen.
² Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-servicevertegenwoordiger.

ONDERHOUDSVERVANGINGSONDERDELEN

Beschrijving	Onderdeelnummer
Luchtfilter	202901
Vonkenvanger	6789
Bougie	97101
Geluiddemper	203704

MOTORONDERHOUDSDEKSEL

Verwijder het motoronderhoudsdeksel om toegang te krijgen tot het luchtfilter, de carburateur, de olievuldop/-aftapplug en de peilstok. Verwijder de twee dekselschroeven en verwijder vervolgens voorzichtig het deksel met beide handen om te voorkomen dat de oogjes van het deksel beschadigd raken.

LUCHTFILTERONDERHOUD

WAARSCHUWING
Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk schoonmaakmiddel om het luchtfilter te reinigen.

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder het motoronderhoudsdeksel.
3. Verwijder de schroef waarmee het luchtfilterdeksel is bevestigd. Kantel het deksel naar beneden om het te verwijderen.
   Opmerking: Het luchtfilterelement is met olie doordrenkt. Gebruik een geschikte reinigingscontainer.


LET OP
Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

4. Verwijder het schuimluchtfilter uit de luchtfilterbehuizing en was het door het element onder te dompelen in een oplossing van huishoudelijk schoonmaakmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.

LET OP
Draai of scheur het schuimluchtfilterelement NIET tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.

5. Spoel het luchtfilterelement af door het onder te dompelen in schoon water en langzaam te knijpen. Laat het filter grondig drogen.

LET OP
Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

6. Dompel het schuimluchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Installeer het schuimluchtfilter in de behuizing en installeer het luchtfilterdeksel opnieuw.
8. Installeer het motoronderhoudspaneel.

Luchtfilter: 202901

MOTOROLIEPEIL CONTROLE

VOORZICHTIG
Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.

Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker.
De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder het motoronderhoudsdeksel.
3. Maak met een vochtige doek schoon rond de oliepeilstok.
4. Verwijder de oliepeilstok en veeg de peilstok schoon.

5. Schroef de peilstok volledig in de vulhals. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

6. Als het laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het niveau zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het boven de volle markering op de peilstok staat, laat dan de olie aflopen om het oliepeil te verlagen tot de volle markering op de peilstok.
7. Plaats de oliepeilstok terug en draai hem met de hand vast.
8. Installeer het motoronderhoudsdeksel.

MOTOROLIE VERVERSEN

Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
   Opmerking: Het plaatsen van de generator op een verhoogd oppervlak iets boven het oliecarter zal het aftappen vergemakkelijken.
2. Verwijder het motoronderhoudsdeksel en het bougiedeksel. Koppel de bougiekabel los van de bougie en plaats de kabel waar deze geen contact kan maken met de bougie.
3. Maak met een vochtige doek schoon rond de oliepeilstok. Verwijder de peilstok en veeg hem schoon.
4. Plaats een olieopvangbak (of een geschikte container) onder het olievul-/aftapgat.
5. Kantel de generator om de olie af te tappen.

6. Giet langzaam olie in de olievulopening totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,37 US qt (350 ml)
7. Plaats de peilstok terug en draai hem met de hand vast.
8. Sluit de bougiekabel aan en installeer het motoronderhoudsdeksel.

LET OP
Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

ONDERHOUD AAN DE BOUGIE

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot onregelmatig stationair draaien, overslaan of kan voorkomen dat de motor start.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiedeksel bovenop de generator.
3. Verwijder de bougiedop door de bougiedop stevig recht weg te trekken van de motor.
4. Reinig het gebied rond de bougie.
5. Verwijder de bougie met de meegeleverde bougiedopsleutel.

LET OP
Oefen nooit zijwaartse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.

6. Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
7. Meet de bougie-elektrodeafstand met een draadtype voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)

8. Installeer de bougie voorzichtig met de hand vast en draai vervolgens nog eens 3/8 tot 1/2 slag aan met de bougiesleutel.
9. Installeer de bougiedop en de motoronderhoudsafdekking.

ONDERHOUD VONKENVANGER

Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond en laat de uitlaatdemper afkoelen voordat u de vonkenvanger onderhoudt.
2. Verwijder de afdekschroeven en de uitlaatdemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger en de uitlaatdemperafdekking opnieuw.

OPSLAG

Een goede voorbereiding voor opslag is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen is opgeslagen, kan achteruitgaan, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Fulltime gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen service vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine-stabilisator toe. Tap de vlotterbak van de carburateur af.
6 maanden of langer	Tap de brandstoftank en de vlotterbak van de carburateur af.

KORTDURENDE OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Plaats alle beschermhoezen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil van de luchtinlaten aan de voorkant van de unit en de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals gebieden met een vonken veroorzakende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator of benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.
• Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, bedek de generator om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGDURIGE OPSLAG

Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, tap dan de vlotterbak af om gom- en vernisvorming in de carburateur te voorkomen.

DE VLOTTERBAK AFTAPPEN

1. Verwijder de motoronderhoudsafdekking.
2. Zoek de afvoerslang die uit de onderkant van de vlotterbak van de carburateur steekt.
3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
5. Leid de afvoerslang tussen het luchtfilterhuis en de motoronderhoudsafdekking. Installeer de motoronderhoudsafdekking.

DE BRANDSTOFTANK AFTAPPEN

Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, achteruitgang en afzettingen in het brandstofsysteem te voorkomen.

1. Schroef de brandstoftankdop los. Verwijder het brandstoffilterscherm.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet inbegrepen) om de benzine uit de brandstoftank te hevelen in een goedgekeurde benzinecontainer. Gebruik GEEN elektrische pomp.

3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de generatormotor stopt.
5. Verwijder de bougie.
6. Doe een theelepel motorolie in de cilinder en trek aan het terugslaghandvat totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog tijdens de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat het terugslaghandvat voorzichtig terugkeren.
7. Installeer de bougie opnieuw. Laat de bougiedop losgekoppeld om onbedoeld starten te voorkomen.
8. Installeer de motoronderhoudsafdekking.

KLEPSPELING

LET OP
Het controleren en aanpassen van de klepspeling moet gebeuren wanneer de motor koud is.

1. Verwijder het kleppendeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de trekstarter te trekken. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op BDP in de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


	Inlaatklep	Uitlaatklep
Klepspeling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
Koppel	8-12 N•m	8-12 N•m

6. Indien een aanpassing nodig is, houdt u de tuimelaarspil vast en draait u de stelmoer van de spil los.
7. Draai de tuimelaarspil om de gespecificeerde speling te verkrijgen. Houd de tuimelaarspil vast en draai de stelmoer van de spil weer vast tot het gespecificeerde aanhaalmoment.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het kleppendeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Brandstof op.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft generator gestopt.	Als de LED voor laag oliepeil brandt, zet dan de accuschakelaar in de OFF (UIT) stand. Voeg motorolie toe.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de accuschakelaar in de OFF (UIT) stand. Trek het startkoord snel een paar keer. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of aangepast.	Keer terug naar de originele configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 9443571.
Motor start en slaat dan af	Brandstof op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert wanneer er een belasting wordt toegepast	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY-LED is UIT en OVERLOAD-LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

UITGEKLAPTE WEERGAVE EN ONDERDELENLIJSTEN

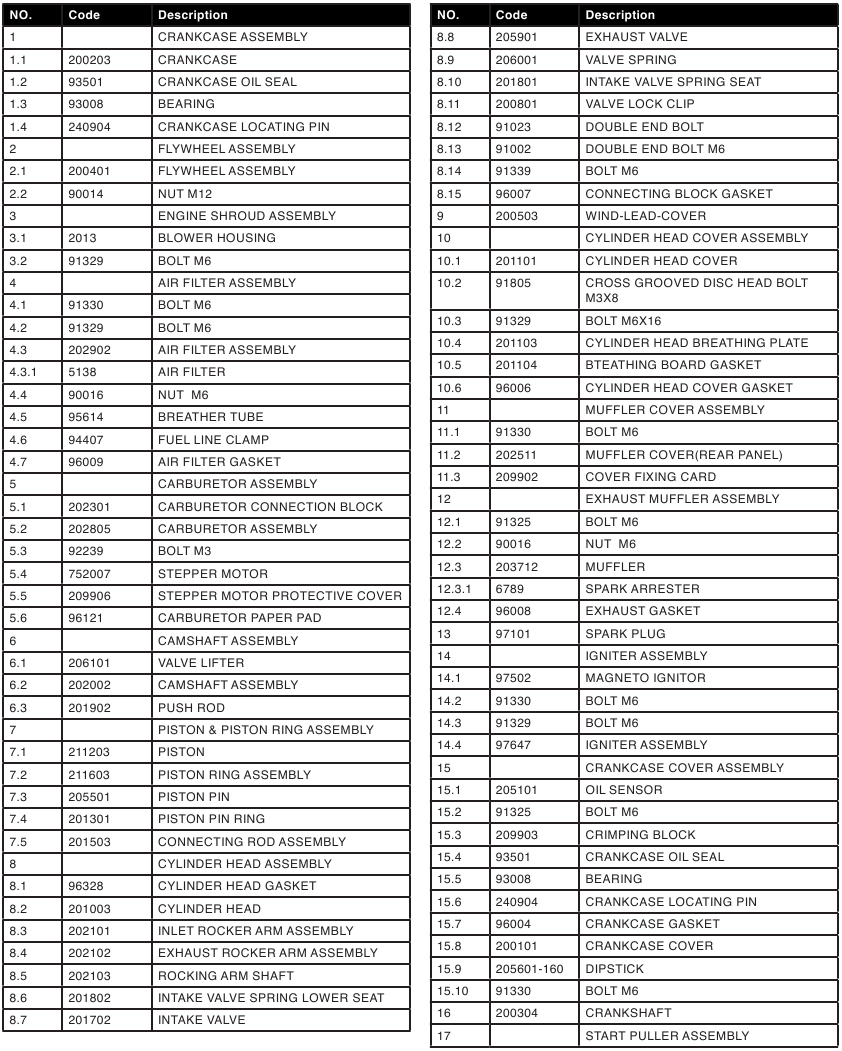

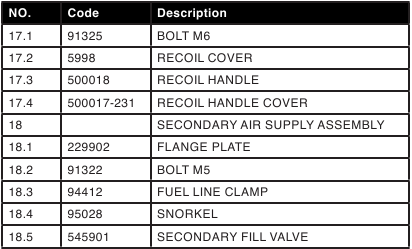

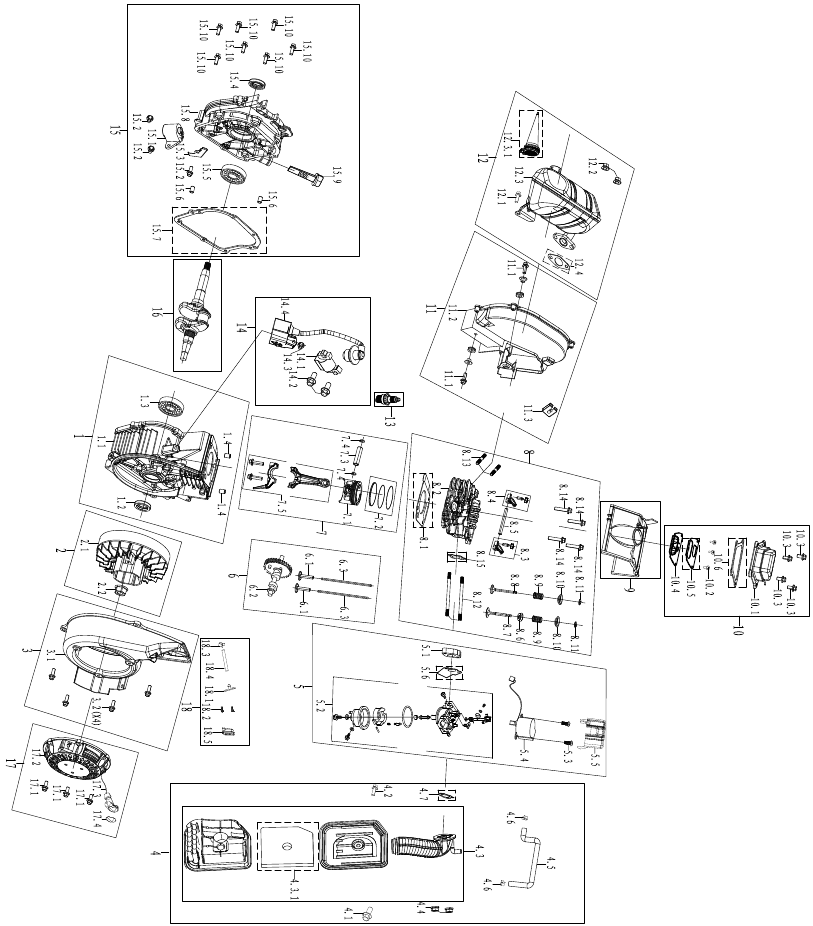

UITGEKLAPTE WEERGAVE A

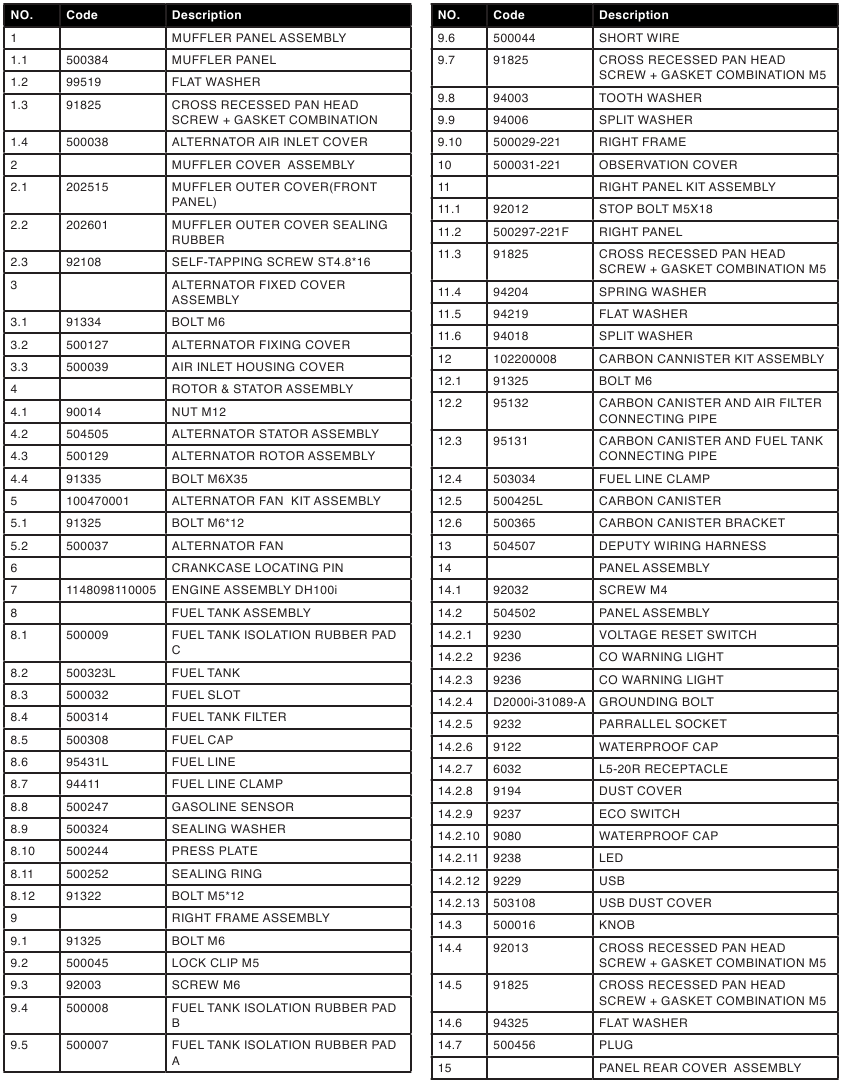

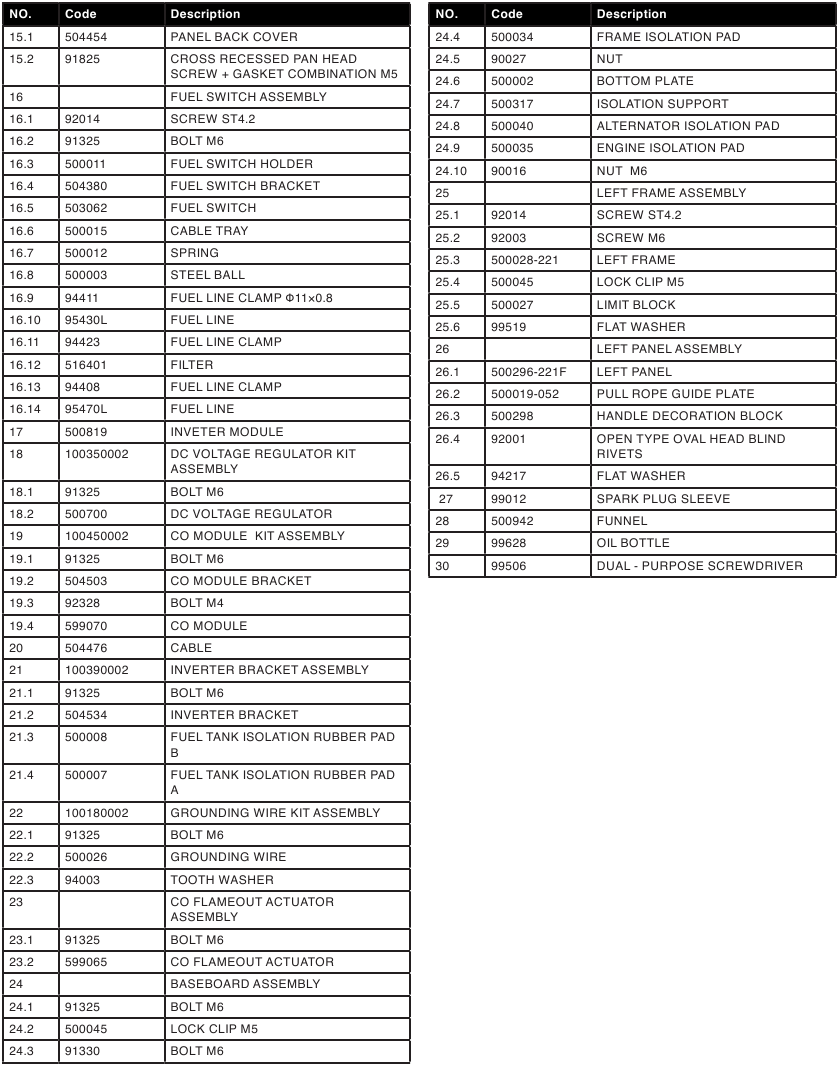

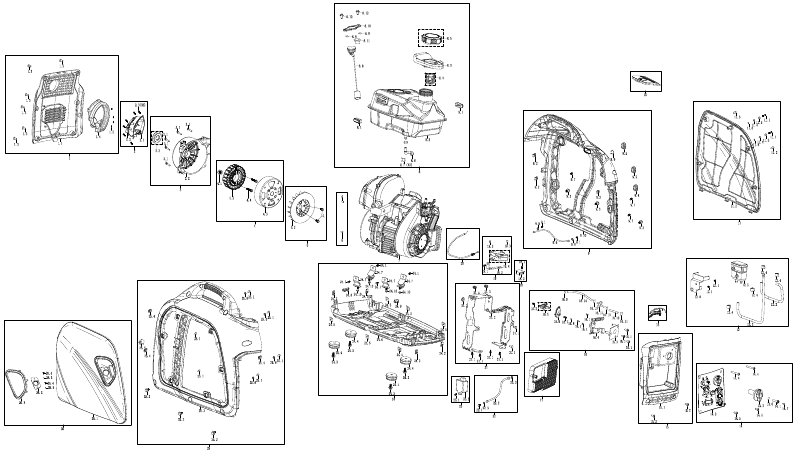

UITGEKLAPTE WEERGAVE B

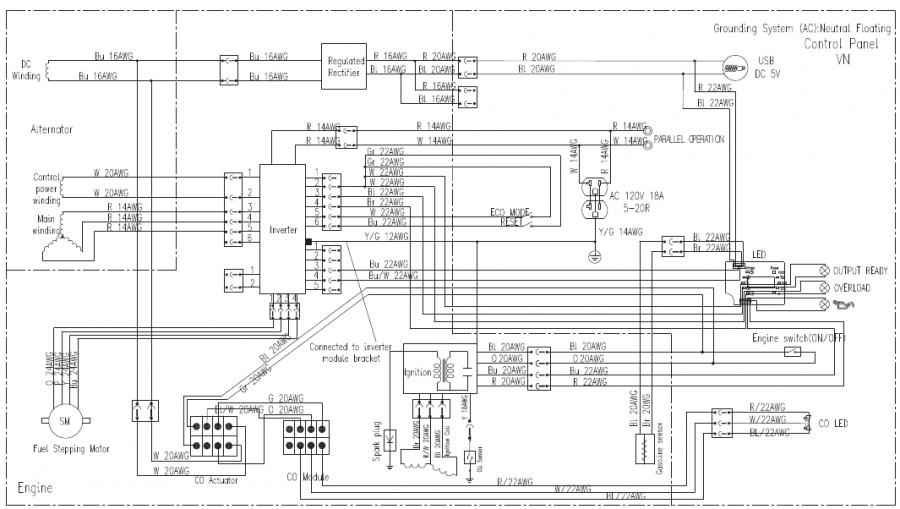

SCHEMATISCHE WEERGAVEN

Bl	Zwart	Br	Bruin	Y/G	Geelgroen
R	Rood	R/W	Rood/wit	O	Oranje
Bu	Blauw	Gr	Grijs
W	Wit	Bu/W	Blauw wit
Y	Geel	Bl/W	Zwart/wit

WestinghousePortablePower.com
Service Hotline: (855) 944-3571
777 Manor Park Drive
Columbus, OH 43228

Referenties

• Garantie registratie | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen2500c - Handleiding invertergenerator

Beschikbare talen
