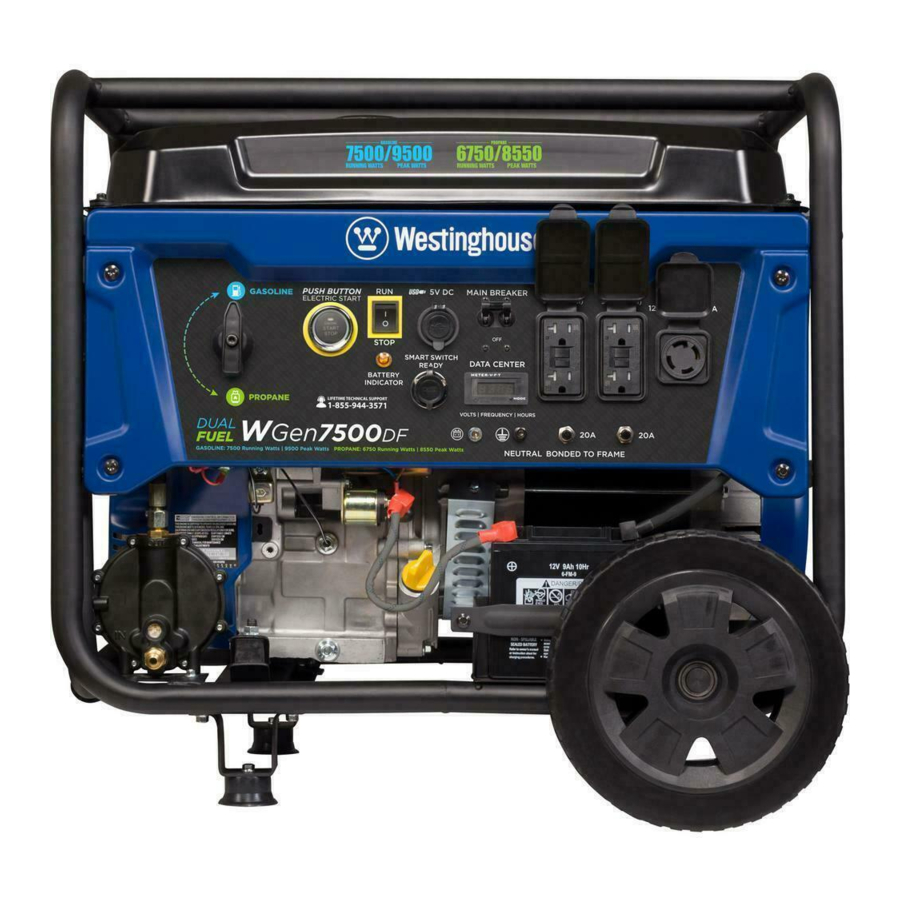

Westinghouse WGen7500DF - Inverter Generator handleiding

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijdt u het inademen van uitlaatgassen en draagt u handschoenen of wast u uw handen regelmatig bij het onderhoud van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

SPECIFICATIES

Specificaties
Draaiuren Watt:	7500 Gas / 6750 LPG
Piek Watt:	9500 Gas / 8550 LPG
Nominale spanning:	120/240V
Nominale frequentie:	60 Hz @ 3600 RPM
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 23%
Motorinhoud:	420 cc
Starttype:	Terugslag, Elektrische start, Afstandsbediening
Brandstofcapaciteit:	6.6 Gallons (25 Liter)
Brandstoftype:	87–93 octaan*
Oliecapaciteit:	1.16 Quart (1.1 Liter)
Olietype:	SAE 10W-30
Bougie:	F7TC
Bougieafstand:	0.024 – 0.032 in. (0.60 – 0.80 mm)
Klep Inlaat Speling:	0.0031 – 0.0047 in. (0.08 – 0.12 mm)
Klep Uitlaat Speling:	0.0051 – 0.0067 in. (0.13 – 0.17 mm)
AC aardingssysteem:	Nul verbonden met frame
Spanningsregelaar:	AVR
Alternatortype:	Geborsteld
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB CSA

*Ethanol gehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continue werking bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product korte tijd worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens de opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het voor gebruik weer binnen dit bereik worden gebracht. Dit product moet altijd buitenshuis worden gebruikt in een goed geventileerde ruimte en ver verwijderd van deuren, ramen en andere openingen.
Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motoromstandigheden, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

PRODUCTREGISTRATIE

Voor probleemloze garantie is het belangrijk om uw Westinghouse generator te registreren.
U kunt zich registreren door:

• Het productregistratiekaartje in de doos in te vullen en op te sturen.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie opsturen naar:
  Westinghouse Outdoor Power
  Warranty registration
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantie.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsvoorschriften. Het betekent: opletten, wees alert, uw veiligheid is in het geding! Lees en houd u aan de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of waardoor de apparatuur niet goed kan werken.
Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator op de beoogde manier te laten functioneren.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Verbrandingsgevaar. Raak geen hete oppervlakken aan.
	Gevaar voor elektrische schokken
	Brandgevaar
	Houd veilige afstand
	Gevaar voor tillen
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
Gebruik de generator NOOIT in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Gebruik de generator alleen BUITEN en op afstand van ramen, deuren en ventilatieopeningen.

VEILIGHEIDSINSTRUCTIES

JUIST GEBRUIK

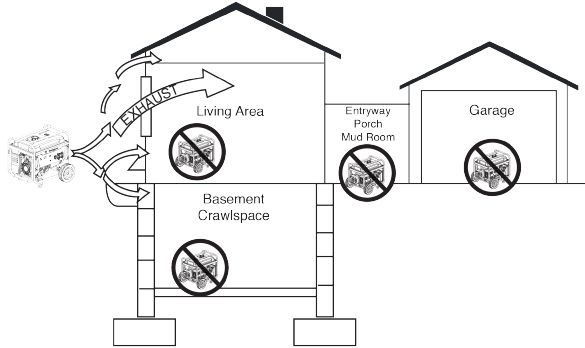

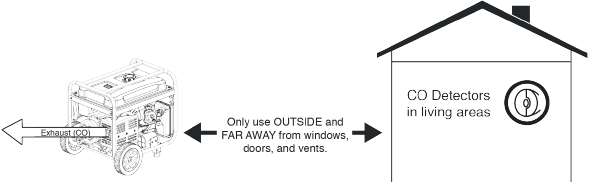

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen: gebruik de generator ALLEEN buiten en uit de wind, ver weg van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen weg van bewoonde ruimtes.

ONJUIST GEBRUIK

Gebruik de generator niet op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Woonruimte
• Zolder
• Entree
• Portiek
• Bijkeuken

MEDEDELING
Installeer op batterijen werkende koolmonoxidemelders of koolmonoxidemelders met batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. Sluit de generator NIET aan op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSVOORZORGSMAATREGELEN

• Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
• Bedien de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, bloot of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een elektrische installatie van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt koolmonoxidevergiftiging hebben.
• Gebruik de generator alleen BUITEN en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door het US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis en/of windomstandigheden kunnen een grotere afstand vereisen.
• Houd tijdens het gebruik en de opslag een afstand van minstens 1,5 meter aan alle kanten van de generator, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gegenereerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare objecten te ontsteken.
• Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare materialen in de directe baan van de uitlaatgassen.
• Verwijder altijd gereedschap of andere onderhoudsapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Rook niet wanneer u de generator met benzine vult.
• Zorg ervoor dat de benzinetank van de generator niet overloopt wanneer u deze vult.
• Schakel de motor uit en laat deze twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop wanneer de generator draait. Schakel de motor uit en laat de unit minstens twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van de unit.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan eventuele morsingen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine nooit als schoonmaakmiddel.
• Bewaar containers met benzine of LPG/ propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam niet te doven als de brandstoftankklep in de AAN-stand staat. Het inbrengen van een blusser in een generator met een open brandstofklep kan een explosiegevaar veroorzaken.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

VLOEIBAAR PETROLEUMGAS (LPG/PROPAAN)

Brand- en explosiegevaar. Gebruik nooit een gascontainer, LPG/propaan-aansluitslang, LPG/propaantank of een ander brandstofitem dat beschadigd lijkt te zijn.

Brand- en explosiegevaar. Gebruik alleen goedgekeurde LPG/propaantanks met een overdrukbeveiligingsklep (OPD). Houd de tank altijd in een verticale positie met de klep aan de bovenkant en plaats hem op de grond op een vlakke ondergrond. Zorg ervoor dat tanks zich niet in de buurt van een warmtebron bevinden. Draai tijdens het transport en de opslag de propaantankklep in de volledig gesloten positie en koppel de tank los. Zorg ervoor dat u de generatorinlaat en de tankuitlaat altijd afdekt met beschermende plastic doppen.

• LPG/Propaan is zeer ontvlambaar en explosief.
• Ontvlambaar gas onder druk kan brand of een explosie veroorzaken als het wordt ontstoken.
• LPG/Propaan kan zich op lage plaatsen ophopen omdat het zwaarder is dan lucht.
• LPG/Propaan heeft een kenmerkende geur toegevoegd om potentiële lekken te helpen detecteren.
• Houd een LPG/Propaan-tank altijd in een rechtopstaande positie.
• Zorg er bij het verwisselen van LPG/propaantanks voor dat de tankklep van hetzelfde type is.
• Probeer in geval van een LPG/propaanbrand de vlam niet te doven, tenzij de brandstoftoevoer veilig kan worden afgesloten.
• LPG/propaan verbrandt de huid. Vermijd te allen tijde huidcontact.
• Houd de propaantank uit de buurt van de uitlaatgassen van de generator.
• Voor grote LPG/propaantanks (1900-3800 liter) is een gecertificeerde loodgieter nodig om de brandstofleiding naar de generator te installeren en de losse regelaar wordt niet gebruikt (de regelaar die op de brandstoftank is bevestigd). De druk, gemeten bij de regelaar die op de generator is gemonteerd, moet 17,5 tot 35 cm waterkolom zijn. Een gecertificeerde loodgieter moet ervoor zorgen dat de druk correct is of een afstapregelaar installeren indien nodig.

Brand- en explosiegevaar. Als er een sterke propaangeur is tijdens het gebruik van de generator, sluit dan onmiddellijk de LPG/propaantankklep volledig. Zodra de propaan is uitgeschakeld, gebruikt u zeepsop om te controleren op lekken op de slang en aansluitingen op de tankklep en de generator. Rook niet en steek geen sigaret op of controleer niet op lekken met behulp van een open vlambron, zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem correct zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u de generator gebruikt.
• Zorg ervoor dat de generator en de LPG/propaantank op een vlakke ondergrond staan voordat u de generator gebruikt.
• Als er een propaangeur is, start de unit dan niet omdat er een mogelijk lek kan zijn. Plaats nooit een LPG/propaantank in de buurt van de motoruitlaat.

Bij het transporteren of onderhouden van de generator:

• Zorg ervoor dat de LPG/propaantank en de LPG/propaanslang niet op de generator zijn aangesloten.
• Koppel de bougiedop los om onbedoeld starten te voorkomen.

Bij het opslaan van de generator:

• Bewaar de generator uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar geen gas of een LPG/propaantank in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

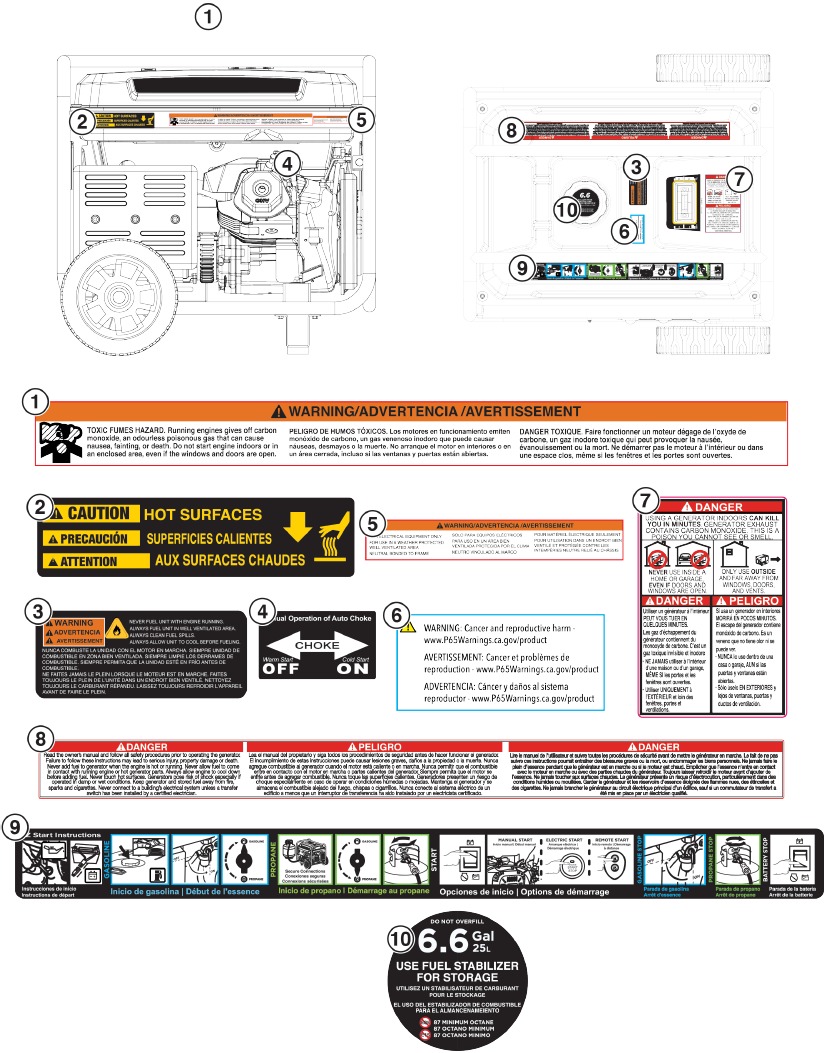

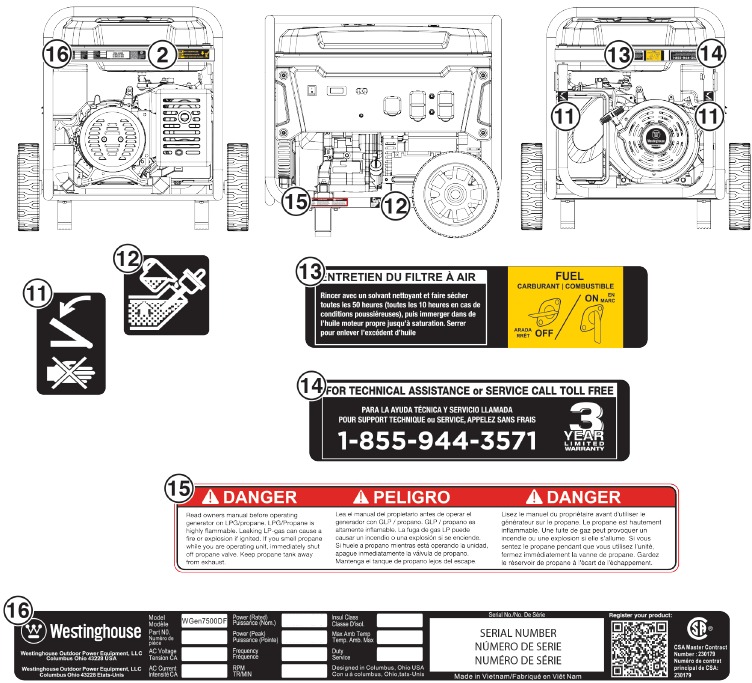

VEILIGHEIDSETIKETTEN EN -STICKERS

ONDERDELEN

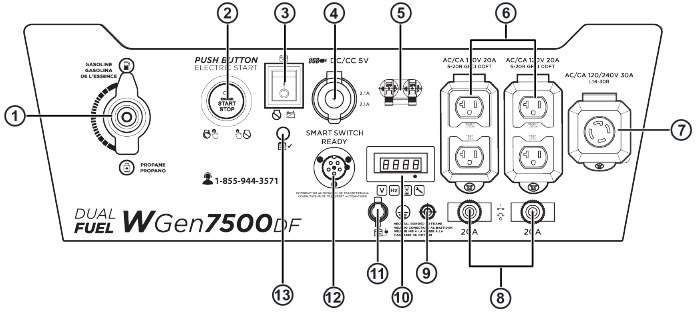

ONDERDELEN VAN HET BEDIENINGSPANEEL

1. Brandstofkeuzeschakelaar: Wordt gebruikt om benzine- of propaanwerking te selecteren.

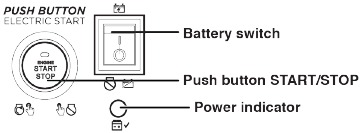

2. Drukknop START/STOP: Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
3. Batterijschakelaar: Zet de batterij AAN en UIT. Moet AAN staan vóór elektrisch of op afstand starten.
4. USB-poorten: USB-aansluiting met twee poorten 5V/2.1A. Accepteert Type A USB-stekkers.
5. Hoofdstroomonderbreker: De hoofdstroomonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
6. 120 Volt AC, 20 Amp Duplex GFCI NEMA 5-20R-stopcontacten: Stopcontacten kunnen maximaal 20 ampère leveren.
7. 120/240 Volt AC, 30 Amp NEMA 14-30R Twist-Lock-stopcontact: Stopcontact kan maximaal 30 ampère leveren.

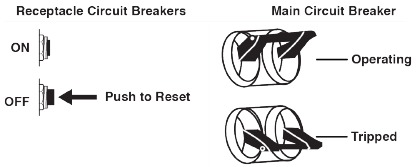

8. 20 Amp AC-stroomonderbrekers: Stroomonderbrekers beperken de stroom die via de NEMA 5-20R-stopcontacten kan worden geleverd tot 20 ampère.
9. Aardingsklem: De aardingsklem wordt gebruikt om de generator extern te aarden.
10. Datacenter: Schakel om spanning, frequentie, totale urenteller en bedrijfs-/onderhoudstimer weer te geven.
11. Batterij-oplaadpoort: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.

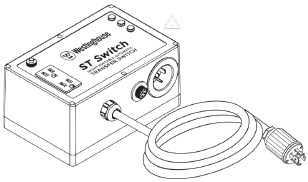

12. Smart Switch-stopcontact: Verbindt de Westinghouse ST Switch (apart verkrijgbaar) met het bedieningspaneel.
13. Batterij-indicator: Geeft aan dat de stroom AAN staat. Het lampje blijft branden terwijl het apparaat AAN staat.

DATACENTER
Druk op de Mode-knop om door de datadisplaymodi te bladeren.

Spanning:
Geeft de huidige spanningoutput weer.

Frequentie (Hz):
Geeft de frequentie van de output van het vermogen in Hertz weer.

Levensduur in uren:
Geeft de bedrijfsuren van de levensduur weer.

Bedrijfstijd/Onderhoud:
Geeft de huidige bedrijfstijd weer. Wordt teruggezet op nul wanneer uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer vereist.

Onderhoudscodes:
P25: Motorolie vervangen
P50: Luchtfilter reinigen, motorolie vervangen
P100: Motorolie vervangen, luchtfilter reinigen, brandstoffilter vervangen

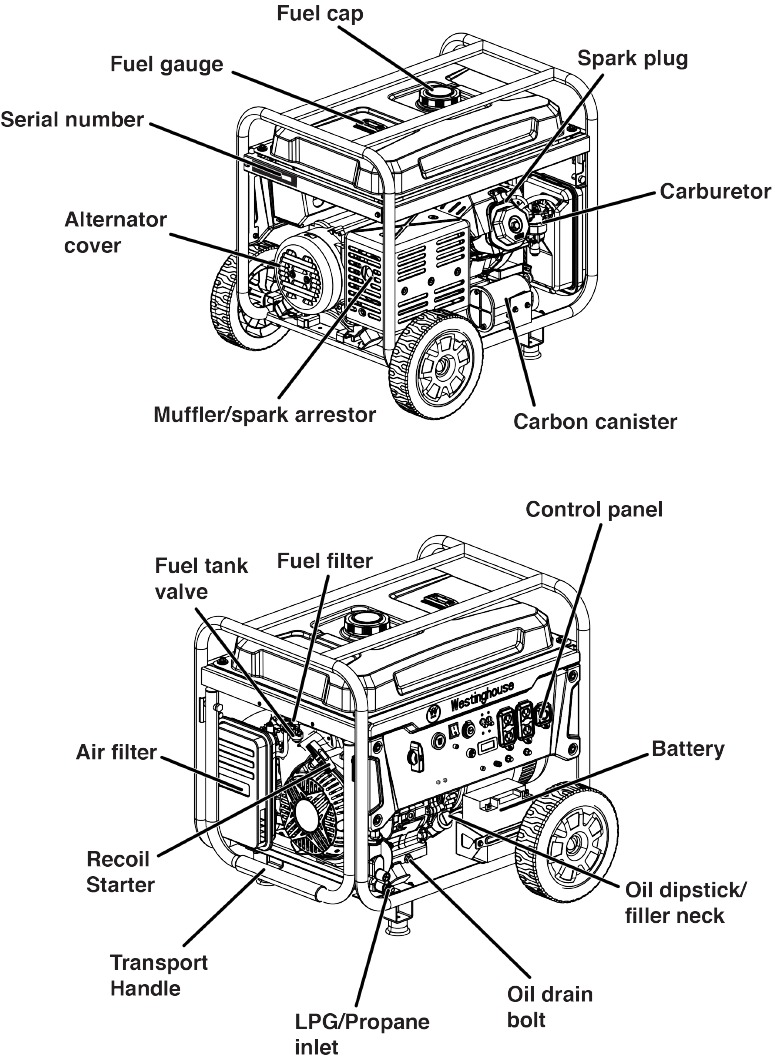

ONDERDELEN VAN DE GENERATOR

MONTAGE

INHOUD VAN DE VERPAKKING

Gewichtsgevaar. Laat u altijd helpen bij het optillen van de generator.

1. Open de verpakking voorzichtig.
2. Verwijder en bewaar de inhoud van de verpakking.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak waarin de generator zit uit.
5. Snijd de verticale hoeken van de verpakking voorzichtig door om toegang te krijgen tot de generator.
6. Recycle of gooi het verpakkingsmateriaal op de juiste manier weg.

INHOUD VAN DE VERPAKKING

• Gebruikershandleiding
• Snelstartgids
• LPG/propaanslang met regelaar
• Sleutelhanger voor starten op afstand (bevestigd aan terugslagstarter)
• Fles SAE 10W-30-olie van 1,16 quart (1,1 liter)
• Batterijlader
• Bougiedopsleutel
• Olietrechter
• Montagesleutel
• Onderdelen voor wiel en montagevoet

  Item	Aantal
  Montagevoet	2
  Flensbout, M8	4
  Wiel	2
  Aspen	2
  Sluitring	2
  Splitpen	2

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

VOETEN EN WIELEN INSTALLEREN

LET OP
Voor het monteren van de generator moet het apparaat aan één kant worden opgetild. Installeer de montagevoeten en het wiel voordat u brandstof of olie toevoegt.

1. Plaats de generator op een vlakke ondergrond.
2. Kantel de generator op een stuk karton of ander zacht materiaal om de frameverf te beschermen en te voorkomen dat de generator verschuift.
3. Installeer met de meegeleverde sleutel de montagevoeten op het frame zoals afgebeeld.

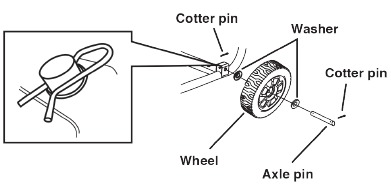

4. Installeer de wielen zoals afgebeeld.


Opmerking: De wielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, noch op de weg, noch off-road.

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is voorzien van de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.
LET OP
Het gebruik van 2-takt/cyclus olie of andere niet-goedgekeurde olietypen kan ernstige motorschade veroorzaken die niet onder de garantie valt.

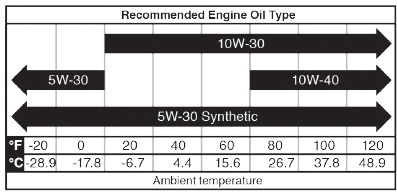

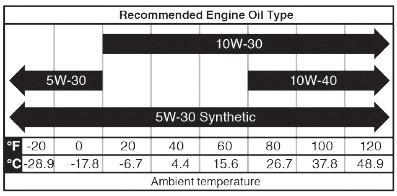

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

1. Verwijder de oliepeilstok op een vlakke ondergrond.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de olievulhals.
   Opmerking: Omdat er mogelijk nog restolie van de fabriek in de motor zit, voegt u de olie stapsgewijs toe aan het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Controle van het motoroliepeil in het hoofdstuk Onderhoud.
3. Plaats de oliepeilstok terug en draai deze met de hand vast.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilterscherm in de tank. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Schakel de motor altijd uit en laat de generator twee minuten afkoelen voordat u gaat tanken.
LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Creëer GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator bijvult. Laat de generator vijf minuten draaien zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator UIT en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om vervuiling van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Vul niet te veel. Vul alleen tot de rode maximale vulring op het brandstoffilterscherm dat zichtbaar is in de vulhals.

5. Installeer de brandstofdop.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilterscherm van vuil voor en na elke tankbeurt. Verwijder het brandstoffilterscherm door het lichtjes samen te drukken terwijl u het uit de brandstoftank verwijdert.

EEN LPG/PROPAANTANK AANSLUITEN

LET OP

• De LPG/propaantank kan elke capaciteit hebben, maar de tank moet voldoen aan de norm zoals vermeld in het hoofdstuk Brandstofveiligheid.
• Propaantanks die een vloeistofonttrekkingssysteem gebruiken, kunnen niet op deze modellen worden gebruikt.
• Controleer of de herkwalificatiedatum op de tank niet is verlopen.
• Gebruik de meegeleverde LPG/propaanslang niet voor andere apparaten.

LET OP

• Alle nieuwe tanks moeten vóór het vullen worden ontdaan van lucht en vocht. Gebruikte tanks die niet zijn afgesloten of gesloten zijn gehouden, moeten ook worden ontdaan van lucht en vocht. Het ontluchtingsproces moet worden uitgevoerd door een propaanleverancier (tanks van een ruilleverancier moeten op de juiste manier zijn ontlucht en gevuld).
• Plaats de tank altijd zo dat de verbinding tussen de klep en de gasinlaat geen scherpe bochten of knikken in de slang veroorzaakt.

Explosiegevaar. Start de generator niet als u propaan ruikt. Sluit de propaantankklep altijd volledig en koppel de LPG/propaanslang los van de generator wanneer deze niet in gebruik is.

1. Schakel de generator UIT en plaats deze op een vlakke ondergrond in een goed geventileerde ruimte.
2. Controleer of de propaantankklep volledig gesloten is.
3. Verwijder het deksel van de propaaninlaatklep van de generator.
4. Gebruik uw vingers om de LPG/propaanslang (meegeleverd) met de hand te schroeven op de propaaninlaat van de generator.

   Gebruik GEEN schroefdraadafdichtingstape of een ander type afdichtmiddel om de LPG/propaanslangaansluiting af te dichten.
5. Draai de LPG/propaanslangaansluiting vast op de generator met een sleutel van 19 mm of een verstelbare sleutel. Draai NIET te vast aan.
   Koppel: 5-10 lb-ft.

6. Verwijder de veiligheidsplug of -dop van de propaantank klep en bevestig het andere uiteinde van de slang aan de LPG/propaanaansluiting op de tank. Met de hand vastdraaien.
7. Draai de propaantankklep naar de volledig open positie. Controleer alle aansluitingen op lekkage door de fittingen nat te maken met een oplossing van zeep en water. Bellen die verschijnen of bellen die groeien, geven aan dat er een lek is. Als er een lek is bij een fitting, draait u de propaantankklep naar de volledig gesloten positie en draait u de fitting vast. Open de propaantankklep en controleer de fitting opnieuw met de zeep- en wateroplossing. Als het lek aanhoudt of als het lek zich niet bij een fitting bevindt, gebruik de generator dan niet en neem contact op met de klantenservice.

Houd de propaantankklep in de volledig gesloten positie, tenzij deze in gebruik is.

SLUIT DE BATTERIJ AAN

Er is een snelaansluitbatterijstekker voorgeïnstalleerd op de batterij. Verwijder de kabelbinder waarmee de stekkers zijn vastgemaakt en druk vervolgens stevig om ze aan te sluiten.

Opmerking: De generator is uitgerust met een batterij-oplaadfunctie. Zodra de motor draait, zal een kleine lading de batterij langzaam opladen.

WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
Gebruik de generator NOOIT binnenshuis in een huis of garage, ZELFS NIET als deuren en ramen openstaan.

Alleen BUITEN gebruiken en uit de buurt van ramen, deuren en ventilatieopeningen plaatsen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of een andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat er vuil in de generator terechtkomt, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voor transport of opslag.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in werking is). De generator moet op minstens 1,5 m afstand van alle brandbare materialen staan.
Gebruik de generator niet achter in een SUV, camper, aanhangwagen, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie waar de generator en/of de uitlaatdemper niet voldoende gekoeld kunnen worden. Sluit generatoren NIET op tijdens het gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

AARDING

Gevaar voor elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
De generator is met de nulleider verbonden met het frame. Er is een permanente geleider tussen de generator (statordraad) en het frame. Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat de unit wordt geaard. Andere methoden om de generator te gebruiken, vereisen echter mogelijk aarding om het risico op schokken of elektrocutie te verminderen.
Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, een elektrische inspecteur of een lokaal bureau met rechtsbevoegdheid voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

DE GEBONDEN NULLEIDER LOSKOPPELEN

Het verwijderen van de gebonden nulleider schakelt de aardlekschakelaar uit van de 5-20R-contactdozen. De gebonden nulleider mag alleen onder specifieke omstandigheden worden verwijderd. Raadpleeg een gekwalificeerde elektricien om te bepalen of uw situatie vereist dat de gebonden nulleider wordt losgekoppeld.

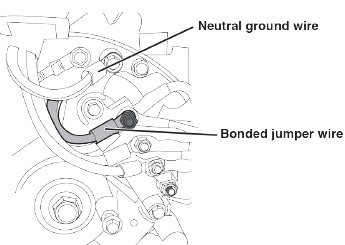

1. Verwijder de afdekking van de dynamo.

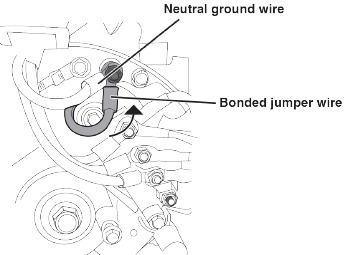

2. Verwijder de gebonden jumperdraad en installeer de moer opnieuw.

3. Verwijder de moer waarmee de neutrale aardingsdraad is bevestigd en bevestig de gebonden jumperdraad. Installeer de moer opnieuw.

4. Installeer de afdekking van de dynamo opnieuw.

Breng een nieuw label "NEUTRAAL NIET GEBONDEN" aan over het label "NEUTRAAL GEBONDEN AAN FRAME" aan de voorkant van het bedieningspaneel.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 1000 voet toegenomen hoogte ten opzichte van zeeniveau.
Afstelling voor grote hoogte is vereist voor gebruik op hoogtes van meer dan 1524 m. Werking zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en verhoogde emissies.
LET OP
Gebruik de generator niet op hoogtes onder 762 m met de hoogtekit geïnstalleerd. Er kan motorschade optreden.

Carburateurkit voor grote hoogte		Onderdeelnr. 518073
DF-regelaar voor grote hoogte:		Onderdeelnr. 518045-1

Opmerking: U moet zowel de Dual Fuel-regelaar als de carburateurkit aanschaffen voor een correcte werking op grote hoogte.

STARTEN OP AFSTAND

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.
De afstandsbediening die bij de generator wordt geleverd, moet aan de terugslaghandgreep of het bedieningspaneel worden bevestigd. Als uw unit zonder afstandsbediening is verzonden, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart vanaf maximaal 30 meter met behulp van de afstandsbediening.
Opmerking: Naarmate de batterijen in de afstandsbediening leegraken, neemt de operationele afstand af.

DE AFSTANDSBEDIENING KOPPELEN
Vervangende batterijen voor de afstandsbediening: (2) CR2016
Als de afstandsbediening wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volg dan deze procedure.

1. Zet de batterijschakelaar van de generator in de AAN-stand (ON). Het stroomindicatielampje gaat branden.

2. Houd de rode Pairing (Koppelen)-knop aan de zijkant van het bedieningspaneel ingedrukt totdat de START/STOP (START/STOP)-knop oplicht.

3. Houd de STOP (STOP)-knop op de afstandsbediening ingedrukt totdat de START/STOP (START/STOP)-knop uitgaat. Laat de knop los. De START/STOP (START/STOP)-knop gaat branden nadat de knop is losgelaten.

4. Houd de START (START)-knop op de afstandsbediening ingedrukt totdat de START/STOP (START/STOP)-knop uitgaat. Laat de knop los. De START/STOP (START/STOP)-knop gaat branden nadat de knop is losgelaten.
5. Druk op de Pairing (Koppelen)-knop aan de zijkant van het bedieningspaneel totdat de START/STOP (START/STOP)-knop uitgaat. Laat de knop los.
6. Zet de batterijschakelaar van de generator in de UIT-stand (OFF). De afstandsbediening is nu gekoppeld.

BRANDSTOFKEUZESCHAKELAAR

Zet de brandstofkeuzeschakelaar op het voorste bedieningspaneel op de gewenste brandstofkeuze.
Draai de brandstofkeuzeschakelaar volledig omhoog voor gebruik op benzine.

Draai de brandstofkeuzeschakelaar volledig omlaag voor gebruik op propaan.

INLOOPPERIODE

Overschrijd voor een correcte inloop de eerste vijf bedrijfsuren niet 50% van het nominale bedrijfsvermogen (3750 watt).
Varieer de belasting af en toe om statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten inslijten.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN: BENZINE

1. Controleer of er brandstof in de benzinetank zit.
2. Draai de brandstofkeuzeschakelaar op het bedieningspaneel naar benzinegebruik.
3. Zet de brandstoftankklep in de AAN-stand (ON).

4. Zet de batterijschakelaar in de AAN-stand (ON).
5. Kies de startmethode:
   1. Starten op afstand: Houd de START (START)-knop op de afstandsbediening een seconde ingedrukt.
   2. Starten met drukknop: Houd de motor START/STOP (START/STOP)-knop twee seconden ingedrukt.
   3. Starten met terugslag: Sluit de choke handmatig als de motor koud is. Pak de terugslaghandgreep stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt en trek vervolgens snel.
      Koude start: Sluit de choke door deze naar rechts te bewegen in de richting van de voorste handgreep van de generator.


DE MOTOR STARTEN: PROPANE

Brand- en explosiegevaar. Draai de kraan van de propaantank altijd volledig dicht als de generator niet op propaan draait.

1. Zorg ervoor dat de LPG/propaanslang correct is aangesloten op de generator en de propaantank.
2. Zet de brandstofkeuzeschakelaar op propaanbedrijf.
3. Open de kraan op de propaantank volledig.
4. Zet de batterijschakelaar in de stand ON (AAN).
5. Kies de startmethode:
   1. Starten op afstand: Houd de START (START)-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
   2. Starten met drukknop: Houd de motor START/STOP (STARTEN/STOPPEN)-knop twee seconden ingedrukt.
   3. Starten met terugslag: Sluit de choke handmatig als de motor koud is. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt, en trek dan snel.
      Koude start: Sluit de choke door deze naar rechts te bewegen in de richting van de voorste handgreep van de generator.


Opmerking: Tijdens het starten met drukknop of op afstand stelt de motor automatisch de choke in en begint de startreeks. Als de motor niet start, zal de generator nog twee keer proberen de motor te starten.

BRANDSTOFBRONNEN OVERSCHAKELEN

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank en sluit de LPG/propaanslang NIET aan op de generator terwijl de generator in bedrijf is.
De brandstofbron kan worden overgeschakeld terwijl de motor draait als er VOOR de werking een propaantank op de generator is aangesloten.

VAN BENZINE NAAR PROPANE

Het laadvermogen wordt verminderd bij gebruik op propaan. Zorg ervoor dat de generator voldoende (draaiende) en piek (startende) watt levert voor de items die u van stroom voorziet voordat u overschakelt op propaan.

1. Open de kraan op de propaantank volledig.
2. Zet de brandstofkeuzeschakelaar op propaanbedrijf.
3. Zet de brandstofklep op de stand OFF (UIT).

VAN PROPANE NAAR BENZINE

1. Zet de brandstofklep in de stand ON (AAN).
2. Zet de brandstofkeuzeschakelaar op benzinebedrijf.
3. Draai de kraan van de propaantank volledig dicht.

Opmerking: Bij het overschakelen naar propaanbedrijf kan de motor enkele seconden ruw lopen terwijl hij de benzine in de carburateur zuivert.
Als de motor stopt bij het overschakelen van brandstofbron, ontkoppel dan alle belastingen en start het apparaat opnieuw op de brandstofbron van uw keuze.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit.

   Start of stop de generator nooit met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor te stabiliseren.
3. Houd de START/STOP (STARTEN/STOPPEN)-knop één seconde ingedrukt of druk op STOP op de sleutelhanger voor starten op afstand gedurende één seconde.
   Opmerking: Als de generator niet vaak wordt gebruikt, draai dan de brandstofklep naar de stand OFF (UIT) om de resterende brandstof in de vlotterbak van de carburateur te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.
4. Zet de batterijschakelaar in de stand OFF (UIT).
5. Als u op LPG werkt, draai dan de kraan van de propaantank naar de volledig gesloten stand.

GEBRUIKSFREQUENTIE

Als de generator op een onregelmatige of intermitterende basis wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de hoofdstukken Batterijonderhoud en Opslag van deze handleiding voor informatie over het opladen van de batterij en brandstofdegradatie.

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch uit als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact. De hoofdstroomonderbreker schakelt automatisch uit als de gecombineerde belasting van de stopcontacten hoger is dan 40 ampère.
Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.
Zorg ervoor dat de generator voldoende continu (draaiende) en piek (startende) watt levert voor de items die u tegelijkertijd van stroom wilt voorzien.

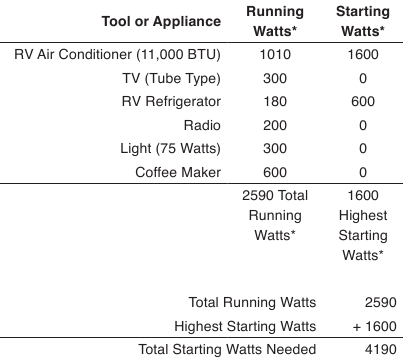

Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal de nominale informatie in de buurt van het model- of serienummer.
Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel het continue (draaiende) wattage van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de wattagetabel op de volgende pagina.
3. Schat hoeveel piek (start)watt u nodig heeft. Het piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschappen of apparaten zoals een cirkelzaag of koelkast te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen het/de item(s) met het hoogste extra piekvermogen op te tellen bij het totale nominale vermogen van stap 2.

Voorbeeld:

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

ENERGIEBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatorstopcontacten zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen als volgt sequentieel toe te voegen:

1. Start de motor, zonder dat er iets op de generator is aangesloten, zoals beschreven in deze handleiding.
2. Sluit de eerste belasting aan en schakel deze in, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoruitgang stabiliseren (motor loopt soepel en het aangesloten apparaat werkt correct).
4. Sluit de volgende belasting aan en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattage-referentie

Gereedschap of apparaat	Geschat draaiend wattage*	Geschat startwattage*
Gloeilampen (4 stuks x 75 watt)	300	0
Tv (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Waterpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (Heavy Duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks de woning binnenlopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis binnenloopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de detector(en).

Verstikkingsgevaar. Wanneer u de generator gebruikt met verlengkabels, zorg er dan voor dat de generator zich in een open ruimte buitenshuis bevindt, ver verwijderd van bewoonde ruimtes, met de uitlaat van u af gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, met de dood of ernstig letsel tot gevolg.
Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pinnen, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische specificaties van het gereedschap of apparaat de nominale stroom van de generator of het gebruikte stopcontact niet overschrijden.

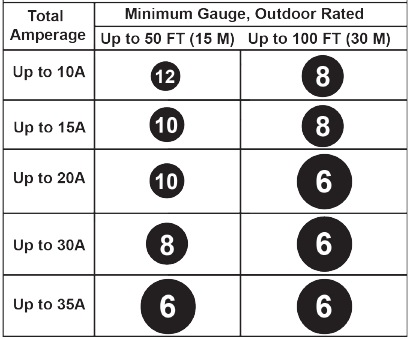

FORMAAT VERLENGKABEL
Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

ST-SCHAKELAAR

De wGen7500DF is compatibel met de ST Switch, die afzonderlijk wordt aangeschaft. Wanneer er netstroom is, levert deze stroom (tot 120 V bij 20 A) aan de apparaten die zijn aangesloten op het 5-20R-stopcontact op de ST Switch. Wanneer de netstroom uitvalt, schakelt de ST Switch de ingangsstroom automatisch over van netstroom naar generatorstroom. Wanneer de netstroom is hersteld, schakelt de ST Switch de ingangsstroom terug naar netstroom. Ga naar www.westinghouseoutdoorpower.com voor meer informatie.

VERVOER

Gewichtgevaar. Vraag altijd om hulp bij het tillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voor het vervoeren.
• Als de generator op LPG draait, draai dan de klep van de propaantank volledig dicht.
• Koppel de LPG-/propaanslang los van de generator en de propaantank.
• Plaats alle beschermende afdekkingen terug op het bedieningspaneel van de generator.
• Gebruik alleen het vaste frame van de generator om het apparaat op te tillen of lasten vast te maken, zoals touwen of spanbanden. Probeer de generator niet op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor het transport.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, noch op de weg, noch off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport door één persoon. Gebruik de handgreep alleen als de generator UIT staat, stilstaat en op een horizontaal oppervlak rust. Gebruik de handgreep niet om de generator volledig van de grond te tillen, te slepen of om te keren.

Brandgevaar. Kantel de generator niet en plaats hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiestekker los van de bougie en de snelkoppelingen van de accu bij het uitvoeren van onderhoud aan de generator.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de intervallen op basis van uren of kalender, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik onder slechte omstandigheden, zoals hieronder vermeld.

Voor elk gebruik
Controleer de motorolie
Na de eerste 25 uur of de eerste maand
Ververs de motorolie
Na 50 uur of elke 6 maanden
Ververs de motorolie¹
Reinig het luchtfilter²
Na 100 uur of elke 6 maanden
Inspecteer/reinig de vonkenvanger
Inspecteer/reinig de bougie
Vervang het brandstoffilter
Inspecteer/stel de klepspeling af³
Na 300 uur of elk jaar
Vervang de bougie
Vervang het luchtfilter

1. Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen.
2. Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
3. Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse service dealer.

ONDERHOUDSHERRINNERINGEN

Onderhoudsherinneringscodes worden weergegeven op het gegevensdisplay op basis van de levensduururen van de unit. De onderhoudscodes worden weergegeven totdat de unit wordt uitgeschakeld. Raadpleeg het hoofdstuk Onderhoud voor specifieke procedures.

Onderhoudscode	Vereist onderhoud
P25	Motorolie verversen
P50	Motorolie verversen, luchtfilter reinigen
P100	Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen

VERVANGINGSONDERDELEN VOOR ONDERHOUD

Omschrijving	Onderdeelnummer
Luchtfilter	5046
Koperen ring voor aftapplug olie	94004
Vonkenvanger	6866
Accu, 9,0 AH	511008
Brandstoffilter	516401
Bougie	Torch - F7TC NGK - BP7ES Champion - 332 Autolite - 62

ONDERHOUD LUCHTFILTER

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk afwasmiddel om het luchtfilter te reinigen.
Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak de bovenste en onderste klemmen los en verwijder vervolgens het luchtfilterdeksel.

3. Verwijder de luchtfilters. Gebruik perslucht om het grove luchtfilter te reinigen.
   Opmerking: Het schuimrubberen luchtfilterelement is met olie doordrenkt. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
4. Verwijder het schuimrubberen luchtfilter en was het door het element onder te dompelen in een oplossing van huishoudelijk afwasmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimrubberen luchtfilterelement NIET tijdens het reinigen of drogen. Pas alleen een langzame, maar stevige knijpbeweging toe.
5. Spoel het luchtfilterelement af door het in vers water onder te dompelen en een langzame knijpbeweging toe te passen. Laat het filter grondig drogen. LET OP
   Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
6. Dompel het schuimrubberen luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Installeer het schuimrubberen luchtfilter in de behuizing en vervolgens het grove luchtfilter. Plaats de luchtfilterdeksel terug en zet deze vast met de klemmen van de deksel.

MOTOROLIEPEIL CONTROLE

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen.
De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Pas het type motorolie aan dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek de omgeving van de oliepeilstok schoon.
3. Verwijder de oliepeilstok en veeg de peilstok schoon.

4. Veeg de peilstok schoon en steek deze vervolgens in de olievulhals zonder hem vast te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

5. Als het peil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich tussen de L- en H-markering op de peilstok bevindt. Vul NIET te veel olie bij. Als het peil boven de volle markering op de peilstok staat, laat dan olie aflopen om het oliepeil terug te brengen tot de volle markering.
6. Plaats de oliepeilstok terug en draai deze handvast aan.

MOTOROLIE VERVERSEN

Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek de omgeving van de oliepeilstok schoon. Verwijder de peilstok en veeg deze schoon.

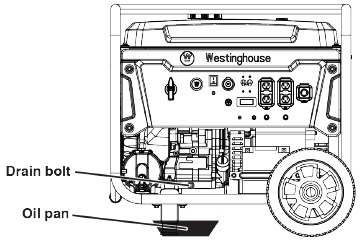

3. Plaats een oliepan (of een geschikte bak) onder de olieaftapbout.
4. Verwijder met een 10 mm sleutel de olieaftapbout en laat de olie weglopen.

5. Installeer de olieaftapbout en draai deze stevig vast.
   Opmerking: Een nieuwe koperen ring voor de olieaftapplug wordt aanbevolen bij elke olieverversing.
6. Giet langzaam olie in de olievulhals totdat het oliepeil zich tussen de L- en H-markering op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel olie bij.
   Maximale oliecapaciteit: 1,16 Quart (1,1 Liter)
7. Plaats de oliepeilstok terug en draai deze handvast aan.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

ONDERHOUD AAN DE BOUGIE

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiekabel door de bougiekap stevig recht van de motor af te trekken.
3. Reinig het gebied rond de bougie.
4. Verwijder de bougie met de meegeleverde bougie-dopsleutel.
   LET OP
   Oefen nooit zijdelingse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
5. Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
   Aanbevolen vervanging van de bougie

   Westinghouse Modelnummer	Torch	NGK	Champion	Autolite
   WGen7500DF	F7TC	BP7ES	332	62

6. Meet de elektrodenafstand van de bougie met een draad-diktevoeler. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

7. Installeer de bougie voorzichtig met de hand vast en draai vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
8. Bevestig de bougiekap.

ONDERHOUD VONKENVANGER

Laat de geluiddemper volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als de vonkenvanger niet wordt gereinigd, zal dit leiden tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de afdekschroeven en de geluiddemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het vonken-vangscherm met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger indien beschadigd.
4. Installeer de vonkenvanger en de geluiddemperafdekking opnieuw.

BRANDSTOFFILTER

Vervang het brandstoffilter na 100 gebruiksuren.
Opmerking: Houd een geschikte benzinecontainer en doeken gereed om achtergebleven brandstof in het filter en de brandstofleiding op te vangen.

1. Laat de generator volledig afkoelen.
2. Zet de brandstofkraan in de OFF (UIT) stand.

3. Noteer de oriëntatie van het brandstoffilter. Gebruik een tang om de brandstofleidingklemmen te verwijderen en het brandstoffilter te verwijderen.
4. Installeer het nieuwe brandstoffilter in omgekeerde volgorde van verwijdering.

ACCU-ONDERHOUD

De accu die bij de generator wordt geleverd, is volledig opgeladen. Een accu kan wat lading verliezen wanneer deze gedurende langere tijd niet wordt gebruikt.
Opmerking: Eenmaal gestart, laadt de generator de accu op na 30–60 minuten gebruik.
De meegeleverde druppellader kan aangesloten blijven en zal de accu voor onbepaalde tijd onderhouden. Een rood lampje op de oplader geeft aan dat het opladen bezig is. Een groen lampje geeft aan dat het opladen voltooid is. Opladen op een droge plaats.

1. Steek de stekker van de oplader in de oplaadpoort van de accu op het bedieningspaneel.
2. Steek de stekker van de acculader in een 120 Volt AC-stopcontact.

ACCU VERVANGEN

Brandgevaar. De accu bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de accu werkt. Houd kinderen uit de buurt van de accu.

Accupolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na gebruik.

1. Maak de bout op de accuhouderplaat los en verwijder deze en zwenk de plaat naar buiten.
2. Koppel de snelaansluitstekkers los en verwijder de accu uit het apparaat.
3. Koppel de snelsluitkabelgeleiders los van de accu.
4. Sluit op de vervangende accu de witte (-) snelaansluit-kabel aan op de negatieve pool van de accu. Schuif de rubberen hoes over de aansluitmateriaal.
5. Sluit de rode (+) snelaansluitkabel aan op de positieve pool van de accu. Schuif de rubberen hoes over de aansluitmateriaal.
6. Installeer de accu in de generator. Installeer de accuhouderplaat opnieuw en draai de bout vast.
7. Sluit de snelaansluitstekker aan.

LET OP
Voer de gebruikte accu op de juiste manier af volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG

Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan achteruitgaan en gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor veroorzaken. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslaglevensduur van benzine aanzienlijk. Volledig gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen service vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Laat de carburateurvlotterbak leeglopen.
6 maanden of langer	Laat de brandstoftank en de carburateurvlotterbak leeglopen.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voor opslag.
• Als u op LPG werkt, draait u de propaantankklep naar de volledig gesloten positie en koppelt u de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermende afdekkingen terug op het bedienings-paneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder alle resten van de koelopeningen van de geluiddemper.
• Sla de generator op in een goed geventileerde, droge ruimte uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonken producerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Sla de generator, benzine of propaantanks niet op in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, dek de generator af om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG

Zelfs correct gestabiliseerde brandstof kan residu achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om gom- en vernisvorming in de carburateur te voorkomen.

DE VLOTTERBAK LEEGMAKEN

1. Zet de brandstoftankklep in de OFF (UIT) stand.

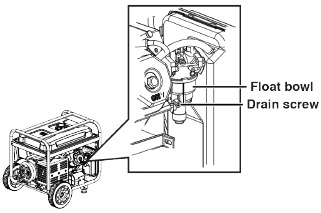

2. Zoek de aftapschroef aan de onderkant van de carburateur-vlotterbak.

3. Plaats een geschikte benzinecontainer onder de aftap-schroef om de afgetapte brandstof op te vangen.
4. Draai de vlotterbak aftapschroef los en laat de brandstof weglopen. Draai de vlotterbak aftapschroef vast.

DE BRANDSTOFTANK LEEGMAKEN
Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, verslechtering en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet inbegrepen) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat deze draaien totdat de generator-motor stopt.
5. Zet de accuschakelaar in de OFF (UIT) stand.
6. Koppel de snelaansluitstekkers van de accu los.
7. Verwijder de bougie.
8. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat weerstand wordt gevoeld. In deze positie komt de zuiger omhoog tijdens de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
9. Installeer de bougie opnieuw. Laat de bougiekap losgekoppeld om onbedoeld starten te voorkomen.

KLEPSPELING

LET OP
Het controleren en afstellen van de klepspeling moet gebeuren wanneer de motor koud is.

1. Verwijder het kleppendeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de trekstarter te trekken. Kijkend door het bougiegat moet de zuiger bovenaan staan (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op het BDP van de compressieslag. Als dit niet het geval is, draai de motor 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


   	Inlaatklep	Uitlaatklep
   Klepspeling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
   Koppel	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houd dan het tuimelaar draaipunt vast en draai de stelmoer van het draaipunt los.
7. Draai het tuimelaar draaipunt om de gespecificeerde speling te verkrijgen. Houd het tuimelaar draaipunt vast en draai de stelmoer van het draaipunt weer vast tot het gespecificeerde koppel.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het kleppendeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Accuschakelaar in de OFF-stand.	Zet de accuschakelaar in de ON-stand.
	Geen brandstof.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED voor laag oliepeil brandt, zet de accuschakelaar dan in de OFF-stand. Vul motorolie bij.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de accuschakelaar in de OFF-stand. Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of verkeerde elektrodenafstand.	Stel de elektrodenafstand van de bougie in of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, brandstofpomp defect, ontstekingsstoring, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Accu leeg.	Gebruik de terugslaghendel om de generator te starten.
		Laad de accu op.
	Choke gedeeltelijk open of gesloten door zwakke of losgekoppelde accu.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
Motor start en slaat vervolgens af	Geen brandstof.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, storing in het brandstofsysteem, brandstofpomp defect, ontstekingsstoring, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt stil wanneer er belasting wordt toegepast	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel een aantal apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, brandstofpomp defect, ontstekingsstoring, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Rijp op de propaantank of regelaar	Als de temperatuur van de propaantank onder het dauwpunt daalt, kan condensatie op de tank overgaan in rijp of ijs. Dit komt meestal voor bij vochtige omstandigheden.	Mits alle apparatuur voor de propaanbrandstoftoevoer normaal functioneert, is er geen correctie nodig.
	De propaantank is niet uitgerust met een overvulbeveiliging (Overfilling Prevention Device, OPD).	Als u vermoedt dat uw propaanbrandstoftank niet is uitgerust met een OPD-apparaat, stop dan onmiddellijk de werking en vervang de propaanbrandstoftank door een propaantank die is uitgerust met een OPD.
	Propaanbrandstoftank overvuld.	Als u vermoedt dat uw propaanbrandstoftank te vol is, stop dan onmiddellijk de werking en breng de propaanbrandstoftank terug naar de plaats van aankoop of hervulling.
Propaangeur	Brandstofregelaar of brandstofslang en fittingen niet goed afgesloten.	Controleer elke verbinding met een zeepoplossing en draai deze indien nodig vast.
	Propaanbrandstofregelaar ontlucht actief.	De propaanbrandstofregelaar is uitgerust met een ontluchting die een kleine hoeveelheid propaanbrandstofdamp uit de regelaar laat ontsnappen wanneer de klep van de propaantank wordt geopend. Dit kan normaal zijn, mits het ontluchten van het propaan van korte duur is. Als u vermoedt dat dit abnormaal is, stop dan onmiddellijk het gebruik en laat de propaanregelaar inspecteren door een gekwalificeerde technicus.
	Residuele brandstof uit de carburateur die na gebruik vrijkomt.	Normaal, er is geen correctie nodig.
Slechte prestaties of motor die afslaat op propaan	Propaanbrandstofleiding geknikt of geplet.	Inspecteer de propaanbrandstofleiding en verwijder knikken of andere obstructies.
	Brandstofselectiekraan niet correct gepositioneerd.	Draai de brandstofklep volledig totdat de aanwijzer recht op de gewenste brandstof staat.
	Benzine niet uit de carburateur verwijderd voordat er op propaan wordt overgeschakeld.	Sluit de klep van de propaanbrandstoftank. Zet de brandstofkeuzeschakelaar op gas. Start de motor en laat de motor draaien totdat de benzine in de carburateur is verbruikt. Begin de opstartprocedure voor propaan.

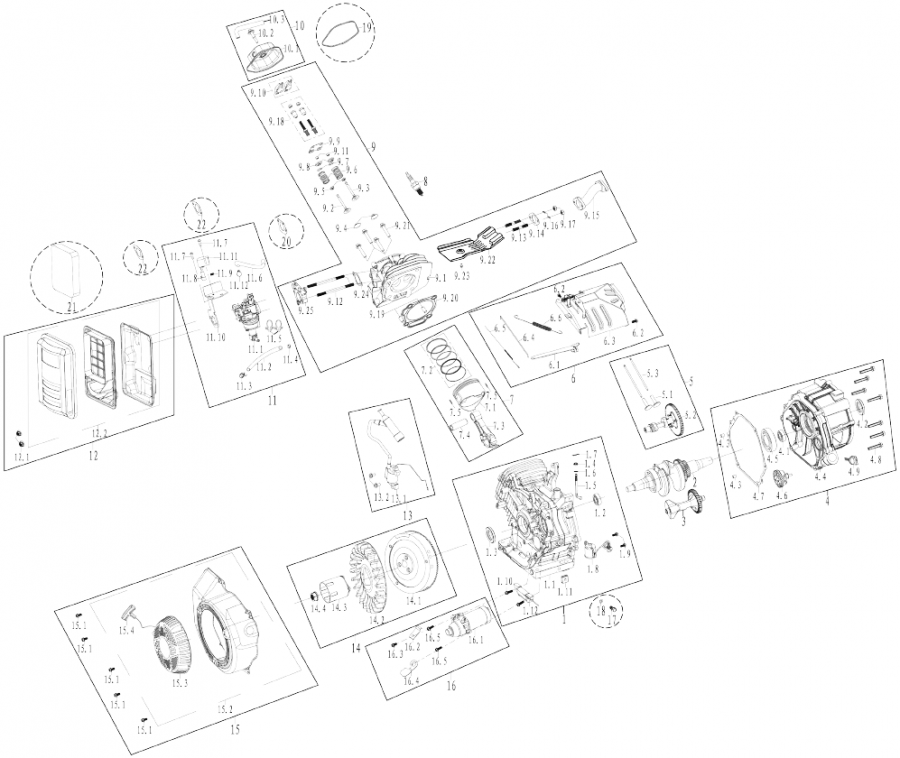

ONTPLOFTE WEERGAVE

ONTPLOEFDE WEERGAVEN EN ONDERDEELLIJSTEN

ONTPLOEFDE WEERGAVE VAN DE MOTOR

LIJST VAN MOTORONDERDELEN

NR.	ONDERDEELNR.	BESCHRIJVING
1		CARTERSAMENSTEL
1.1	260218	CARTER
1.2	93002	ASLAGER
1.3	93512	KEERRING CARTER
1.4	93516	KEERRING ZWAAISTANG
1.5	263901	TANDHEUGEL
1.6	96806	PAKNAAD ZWAAISTANG
1.7	263902	BORGKLEM
1.8	265102	OLIESENSOR SAMENSTEL
1.9	91329	BOUT M6X16
1.10	91333	BOUT M6*28
1.11	269901	RUBBER KABELBLOK
1.12	97213	OPLAADSPOEL
2	260319	KRUKAS
3	260301	BALANSAS
4		DEKSEL CARTER SAMENSTEL
4.1	93002	ASLAGER
4.2	93512	KEERRING CARTER
4.3	240904	LOCATIEPEN CARTER
4.4	260111	DEKSEL CARTER
4.5	93015	ASLAGER
4.6	264301	CENTRIFUGAALREGELAAR TANDWIEL SAMENSTEL
4.7	96072	AFDICHTRING CARTER
4.8	91349	BOUT M8X40
4.9	265604-295	PEILSTOK
5		DYNAMO SAMENSTEL
5.1	266101	KLEPSTOTER
5.2	272003	NOKKENAS SAMENSTEL
5.3	261901	STOTERSTANG
6		TOERENTALREGELAAR SAMENSTEL
6.1	264001	TOERENTALREGELARM
6.2	91325	BOUT M6X12
6.3	264404	TOERENTALREGLER
6.4	262701	GASBOOM
6.5	264201	VEER C
6.6	264101	VEER B
7		ZUIGER & ZUIGERVEER SAMENSTEL
7.1	261205	ZUIGER
7.2	261604	ZUIGERVEER SAMENSTEL
7.3	261503	DRIVSTANG SAMENSTEL
7.4	265501	ZUIGERPEN
7.5	261301	ZUIGERPENRING
8	97108	BOUGIE
9		CILINDERKOP SAMENSTEL
9.1	271005	CILINDERKOP
9.2	271702	INLAATKLEP
9.3	275902	INLAATKLEP
9.4	261807	UITLAATKLEP
9.5	93513	KLEPAFDIETING
9.6	266002	KLEPVEER
9.7	260802	KLEPVERGRENDELINGSKLEM
9.8	261805	VEERZITTING LUCHTINLAAT
9.9	262201	KLEPHOUDER SAMENSTEL
9.10	262101	KLEPHEFFBOOM
9.11	261806	BOVENKAP
9.12	91016	TAPBOUT LUCHTINLAAT
9.13	91007	TAPBOUT LUCHTUITLAAT
9.14	96083	AFDICHTRING UITLAAT
9.15	95207	VERBINDINGSPIJP DEMPER
9.16	94206	VEERRING
9.17	90011	MOER M8
9.18	91818	KLEPHEFFBOOM MET VASTE BOUT SAMENSTEL
9.19	260901	LOCATIEPEN CILINDERKOP
9.20	96089	PAKNAAD CILINDERKOP
9.21	91321	BOUT M10X80
9.22	270501	WINDGELEIDEKAP
9.23	91325	BOUT M6X12
9.24	96078	AFDICHTRING INLAAT
9.25	262301	AANSLUITBLOK CARBURATEUR
10		DEKSEL CILINDERKOP SAMENSTEL
10.1	261104	DEKSEL CILINDERKOP
10.2	91819	BEVESTIGINGSBOUT DEKSEL CILINDERKOP
10.3	95606	STRAALPIJP
11		CARBURATEUR SAMENSTEL
11.1	262860	CARBURATEUR SAMENSTEL
11.2	95750	BRANDSTOFSLANG
11.3	94403	BRANDSTOFSLANGKLEM
11.4	94401	RUBBER MOF BRANDSTOFSLANG
11.5	260801	KABELKLEM
11.6	517903	LAGE DRUKSLANG
11.7	92007	KREUISSCHROEF TAP M4*8
11.8	249905	AANDRIJFAAS STAPPENMOTOR
11.9	244202	VEER
11.10	269909	BEUGEL
11.11	249904	STAPPENMOTOR
11.12	599302	HOEPEL LAGE DRUKSLANG
12		LUCHTFILTER SAMENSTEL
12.1	90016	MOER M6
12.2	262908-052	LUCHTFILTER SAMENSTEL
13		ONTSTEKER SAMENSTEL
13.1	97551	ONTSTEKINGSSPOEL SAMENSTEL
13.2	91331	BOUT M6X25
14		VLIEGWIEL SAMENSTEL
14.1	260402	VLIEGWIEL
14.2	264601	IMPELLER
14.3	264501	STARTERPOELIE
14.4	90004	VLIEGWIELMOER
15		RECOIL STARTER SAMENSTEL
15.1	91325	BOUT M6X12
15.2	264738-221B	STARTER SAMENSTEL
15.3	5910-221	STARTTREKKER
15.4	5943	TREKKER
16		STARTMOTOR SAMENSTEL
16.1	97415	STARTMOTOR SAMENSTEL
16.2	249901	DRAADKLEM
16.3	91340	BOUT M6*8
16.4	269902	DRAADKLEM
16.5	91348	BOUT M8*35
17	91817	OLIEAFTAPPUNT
18	94004	RING OLIEAFTAPPUNT
19	96075	AFDICHTRING DEKSELKOP
20	96081	RING CARBURATEUR
21	5205	ELEMENT LUCHTFILTER
22	96086	PAKNAAD LUCHTFILTER

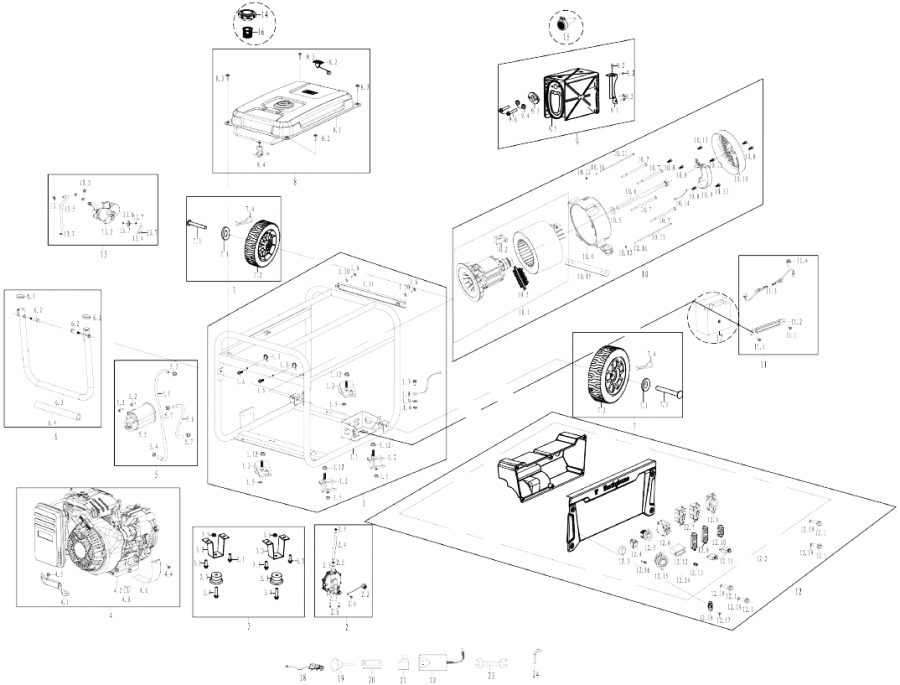

ONTPLOFT AANZICHT GENERATOR

ONDERDEELLIJST GENERATOR

NO.	PART#	DESCRIPTION
1		FRAME-SAMENSTELLING
1.1	774019-116	FRAME
1.2	531314	ISOLATOR
1.3	94447	BRANDSTOFSLANGKLEM
1.4	90018	MOER M8
1.5	90011	MOER M8
1.6	91327	BOUT M6X12
1.7	91343	BOUT M8X16
1.8	544307	FRAMEDRAAD
1.9	94009	TANDWIELRING Ф8
1.10	96120	PAPIEREN SLUITRING
1.11	530606-116	BRANDSTOFTANKBEUGEL
1.12	90013	MOER M10
2		DRUKREDUCTIEVENTIEL-SAMENSTELLING
2.1	96120	PAPIEREN SLUITRING
2.2	519387	BESCHERMCASE
2.3	50280033	DRUKREDUCTIEVENTIEL-SAMENSTELLING
2.4	517328	LAGE DRUKSLANG
2.5	599302	LAGE DRUKSLANG HOEPEL Φ12
2.6	91325	BOUT M6X12
3		VOETBEUGEL-SAMENSTELLING
3.1	91343	BOUT M8X16
3.2	525608-116	VOETBEUGEL-SAMENSTELLING
3.3	531115	SCHOKDEMPER VOETBEUGEL
3.4	91333	BOUT M6X28
3.5	90023	MOER M6
4		MOTOR-SAMENSTELLING
4.1	540601	LUCHTFILTERBEUGEL
4.2	1148420220031	MOTOR-SAMENSTELLING
4.3	549603	STOFPLAAT
4.4	91322	BOUT M5X12
4.5	90016	MOER M6
4.6	539602	CARTERDEKSEL
5		KOOLSTOFFILTER-SAMENSTELLING
5.1	95123	VERBINDINGSPIJP KOOLSTOFFILTER EN BRANDSTOFTANK
5.2	91327	BOUT M6X12
5.3	94423	BRANDSTOFSLANGKLEM
5.4	94408	BRANDSTOFSLANGKLEM
5.5	543601L	KOOLSTOFFILTER
5.6	95124	VERBINDINGSPIJP
5.7	94402	BRANDSTOFSLANGKLEM
6		HANDGREEP-SAMENSTELLING
6.1	527603	HANDGREEPPLUG
6.2	527612	BOUT M10X12.5X53.5
6.3	526620-116	HANDGREEP
6.4	528607	RUBBEREN HANDGREEPCOVER
7		WIEL-SAMENSTELLING
7.1	94207	PLATTE SLUITRING
7.2	523646	WIEL
7.3	524619	ASPEN
7.4	548302	SPLITPEN
8		BRANDSTOFTANK-SAMENSTELLING
8.1	700378L-116	BRANDSTOFTANK-SAMENSTELLING
8.2	6861	BRANDSTOFMETER
8.3	91460	BOUT M6X25
8.4	518208	BRANDSTOFSCKAKELAAR
9		DEMPER-SAMENSTELLING
9.1	520305	DEMPERBEUGEL
9.2	91343	BOUT M8X16
9.3	96002	DEMPER VERBINDINGSPIJP PAKKING
9.4	94206	VEERRING
9.5	705944	DEMPER COMP
9.6	91347	BOLT M8X30
10		ALTERNATOR ASSEMBLY (ALTERNATOR-EENHEID)
10.1	757526	ROTOR STATOR ASSEMBLY THE MOTOR ASSEMBLY (ROTORSTATOREENHEID DE MOTOREENHEID)
10.2	599019	CARBON BRUSH (KOOLBORSTEL)
10.3	6560	TERMINAL ASSEMBLY (AANSLUITINGSEENHEID)
10.4	532301	REAR BEARING CARRIER MOTOR TAIL BRACKET (ACHTERSTE LAGERCAPACITEIT MOTORSTAARTBEUGEL)
10.5	96813	GASKET Φ10.5XΦ30X4 (PAKRAING Φ10.5XΦ30X4)
10.6	91717	BOLT M10X1.25X275 (BOUT M10X1.25X275)
10.7	91614	BOLT M6X190 (BOUT M6X190)
10.8	91322	BOLT M5X12 (BOUT M5X12)
10.9	534813	AVR VOLTAGE REGULATOR (AVR-SPANNINGSREGELAAR)
10.10	533302-221	ALTERNATOR COVER (ALTERNATORDEKSEL)
10.11	91512	BOLT M5X230 (BOUT M5X230)
10.12	90009	NUT M5 (MOER M5)
10.13	91323	BOLT M5X16 (BOUT M5X16)
10.14	544610	GROUNDING WIRE (AARDINGSDRAAD)
10.15	532303-052	TAIL BRACKET FIXING PLATE (BEVESTIGINGSPLAAT STAARTBEUGEL)
10.16	94204	SPRING WASHER (VEERRING)
11		BATTERY (ACCU)
11.1	91327	BOLT M6X12 (BOUT M6X12)
11.2	542614-116	BATTERY PRESSURE PLATE (ACCU-DRUKPLAAT)
11.3	512058	BATTERY WIRING ASSEMBLY (ACCU-BEDRADINGSEENHEID)
11.4	91325	BOLT M6X12 (BOUT M6X12)
12		CONTROL PANEL ASSEMBLY (BEDIENINGSPANEEL-EENHEID)
12.1	91327	BOLT M6X12 (BOUT M6X12)
12.2	714316	PANEL ASSEMBLY (PANEEL-EENHEID)
12.3	536002	ONE-KEY START SWITCH (START-SCHAKELAAR MET ÉÉN SLEUTEL)
12.4	6502	SWITCH (SCHAKELAAR)
12.5	6796	DC SOCKET (DC-CONTACTDOOS)
12.6	6523	BREAKER (SCHAKELAAR)
12.7	6275	SOCKET (CONTACTDOOS)
12.8	6845	WATERPROOF CAP (WATERDICHTE DOP)
12.9	6385	SOCKET (CONTACTDOOS)
12.10	6848	WATERPROOF CAP (WATERDICHTE DOP)
12.11	6439-20	22A THERMAL PROTECTOR (22A THERMISCHE BEVEILIGER)
12.12	6041	DIGITAL DISPLAY (DIGITAAL DISPLAY)
12.13	6386	GROUND BOLT ASSEMBLY (AARDINGSBOUTEENHEID)
12.14	6387	CHARGING SOCKET (LAADCONTACTDOOS)
12.15	6488	AVIATION SOCKET (LUCHTVAARTCONTACTDOOS)
12.16	6393	INDICATOR LIGHT (INDICATORLAMPJE)
12.17	92083	HEXAGON SOCKET PAN HEAD SCREWS (ZESKANTIGE VERZINKTE SCHROEVEN)
12.18	599035	SWITCH TURNTABLE ASSEMBLY (SCHAKELAAR DRAAISCHIJF-EENHEID)
12.19	96120	PAPER WASHER (PAPIEREN SLUITRING)
13		DUAL FUEL SELECTOR SWITCH (DUBBELE BRANDSTOFKEUZESCHAKELAAR)
13.1	94403	FUEL HOSE CLAMP Φ7.5 (BRANDSTOFSLANGKLEM Φ7.5)
13.2	50280010	FUEL SWITCH ASSEMBLY (BRANDSTOFSCHAKELAAR-EENHEID)
13.3	90015	NUT M5 (MOER M5)
13.4	95486L	FUEL HOSE (BRANDSTOFSLANG)
13.5	95723L	FUEL HOSE (BRANDSTOFSLANG)
13.6	516401	FILTER (FILTER)
13.7	503034	FUEL HOSE CLAMP 9.5*0.8 (BRANDSTOFSLANGKLEM 9.5*0.8)
14	519215	FUEL CAP (BRANDSTOFTANKDOP)
15	6866	SPARK ARRESTER (VONKENVANGER)
16	518801	FUEL TANK FILTER (BRANDSTOFTANKFILTER)
17	545331	BATTERY (ACCU)
18	99504	PRESSURE REDUCING VALVE (DRUKREDUCEERVENTIEL)
19	99010	FUNNEL (TRECHTER)
20	99546	SPARK PLUG SLEEVE (BOUGIEHULS)
21	511076	OIL BOTTLE (OLIEFLACON)
22	99025	CHARGER (OPLADER)
23	94432	WRENCH (SLEUTEL)
24	511008	NYLON GEVLOCHTEN SLANG

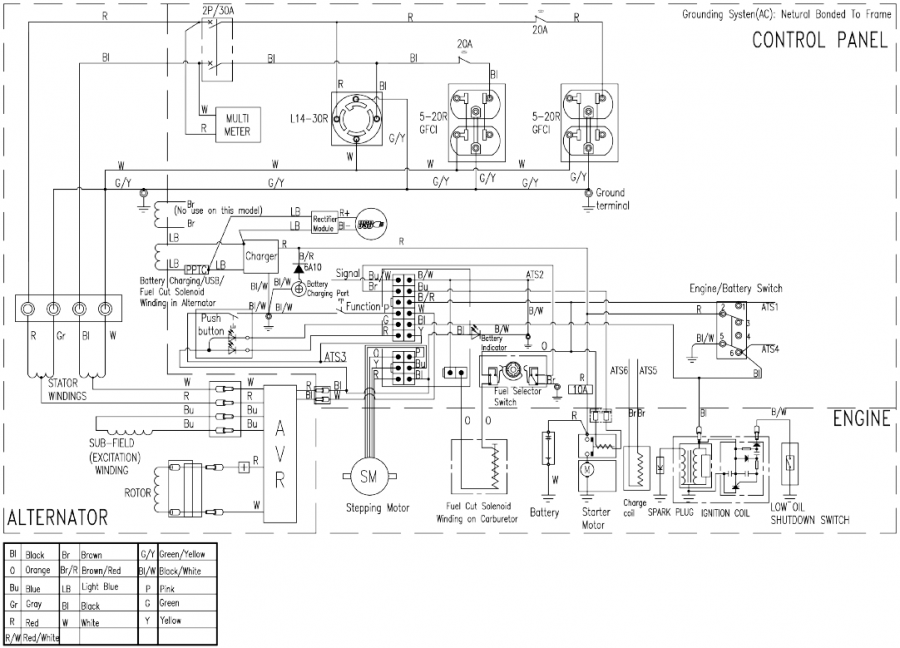

SCHEMA'S

www.WestinghouseOutdoorPower.com
Service Hotline (855) 944-3571
777 Manor Park Drive,
Columbus, OH 43228

Referenties

• http://www.p65warnings.ca.gov
• Garantie registratie | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen7500DF - Inverter Generator handleiding

Beschikbare talen
