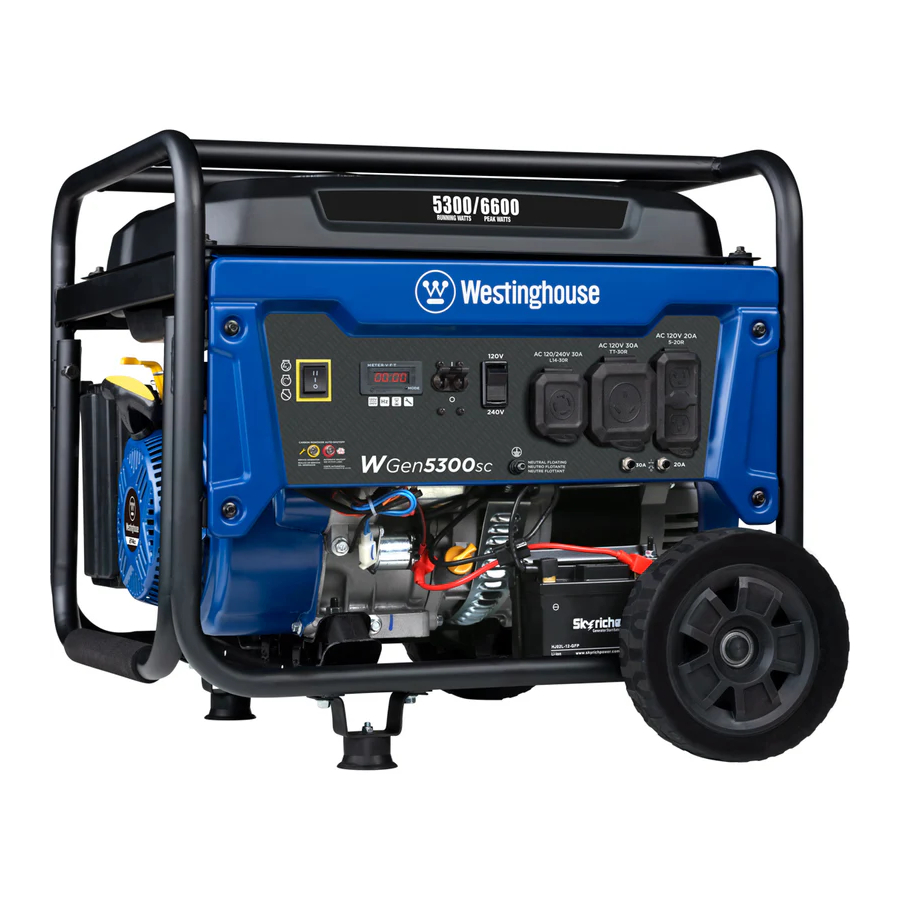

Westinghouse WGen5300sc - Handleiding omvormergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Om de blootstelling te minimaliseren, moet u voorkomen dat u uitlaatgassen inademt en handschoenen dragen of uw handen regelmatig wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www. P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

Specificaties
Draaiende Watts:	5300
Piekwatts:	6600
Nominaal vermogen @1.0 arbeidsfactor:	5.3 kW
Piekvermogen:	6.6 kVA
Nominale spanning:	120V/240V
Nominale frequentie:	60 Hz @ 3600 RPM
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 23%
Motorinhoud:	274 cc
Starttype:	Elektrische drukknop
Brandstofcapaciteit:	4,7 gallons (18 liter)
Brandstoftype:	Loodvrije benzine 87–93 octaan*
Oliecapaciteit:	0,74 quart (0,7 liter)
Olietype:	SAE 10W-30
Batterij:	12V 1.2 AH lithium-ion
Bougie:	97108 (F7TC)
Bougieafstand:	0,024 – 0,032 inch. (0,60 – 0,80 mm)
Klep inlaatspeling:	0,0031 – 0,0047 inch. (0,08 – 0,12 mm)
Klep uitlaatspeling:	0,0051 – 0,0067 inch. (0,13 – 0,17 mm)
AC-aardingssysteem:	Neutraal zwevend
Spanningsregelaar:	AVR
Alternatortype:	Geborsteld
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB

*Ethanolgehalte van 10% of minder. NIET E15 of E85 gebruiken.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het vóór gebruik weer binnen dit bereik worden gebracht. Dit product moet ALTIJD buitenshuis worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motoromstandigheden enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau, en zal ook afnemen met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

PRODUCTREGISTRATIE

Voor een probleemloze garantiedekking is het belangrijk om uw Westinghouse-generator te registreren.
U kunt zich registreren door:

• Het productregistratiekaartje dat in de doos zit in te vullen en op te sturen.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie te sturen naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en leef de boodschap na het veiligheidswaarschuwingssymbool na.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Verbrandingsgevaar. NIET hete oppervlakken aanraken.
	Gevaar voor elektrische schokken
	Brandgevaar
	Veilige afstand bewaren
	Tilgevaar
	Lees de instructies van de fabrikant
	NIET gebruiken in natte omstandigheden
	Aarding. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
Gebruik de generator NOOIT binnenshuis, ook niet als deuren en ramen open staan.

Gebruik de generator alleen BUITEN en uit de buurt van ramen, deuren en ventilatieopeningen.

VEILIGHEIDSINSTRUCTIES

CORRECT GEBRUIK

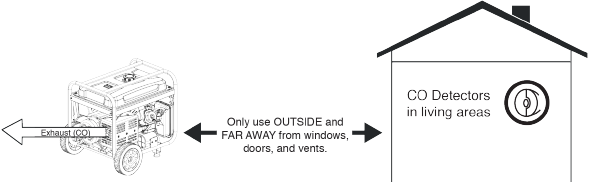

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen: alleen buiten en uit de wind gebruiken, uit de buurt van ramen, deuren en ventilatieopeningen. Richt de uitlaatgassen weg van bewoonde ruimtes

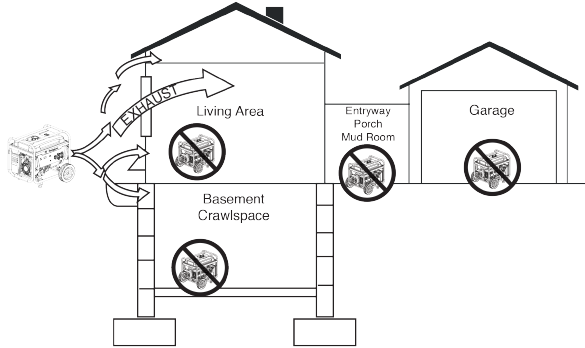

INCORRECT GEBRUIK

Niet gebruiken op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Woonruimte
• Zolder
• Entree
• Veranda
• Bijkeuken

LET OP
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker en batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektrische systeem van een gebouw, tenzij de generator en de transferschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige locatie. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator NOOIT om medische ondersteuningsapparatuur van stroom te voorzien.
• Gebruik de generator NIET als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator NIET met elektrische snoeren die versleten, gerafeld, bloot of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die op deze generator worden gebruikt, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Alleen BUITEN gebruiken en uit de buurt van ramen, deuren, en ventilatieopeningen zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• Houd tijdens het gebruik en de opslag aan alle kanten van de generator, inclusief boven het hoofd, een vrije ruimte van ten minste anderhalve meter aan. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De warmte die door de uitlaatdemper en uitlaatgassen wordt gegenereerd, kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare objecten te ontsteken.
• Raak de uitlaatdemper of motor NIET aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats GEEN lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaatgassen.
• Verwijder ALTIJD alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud zijn gebruikt van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met zeep en water.
• Een transferschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Rook NIET tijdens het vullen van de generator met benzine.
• Zorg ervoor dat de benzinetank van de generator NIET overloopt tijdens het vullen.
• Schakel de motor uit en laat deze twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder NOOIT de brandstofdop wanneer de generator draait. Schakel de motor uit en laat de unit minimaal twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken stevig vast.
• Veeg gemorste brandstof van de unit.
• Probeer NOOIT gemorste brandstof te verbranden.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik NOOIT benzine als schoonmaakmiddel.
• Bewaar alle containers met benzine op een goed geventileerde plaats, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam NIET te blussen als de brandstoftankklep in de AAN-stand staat. Het introduceren van een blusser in een generator met een open brandstofklep kan een explosiegevaar creëren.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.
• Ontvlambaar gas onder druk kan brand of explosie veroorzaken als het wordt ontstoken.

BIJ HET STARTEN VAN DE GENERATOR:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstof leidingen en het uitlaatsysteem correct zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u de generator gebruikt.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u deze gebruikt.

BIJ HET TRANSPORT OF ONDERHOUD VAN DE GENERATOR:

• Koppel de bougie los om onbedoeld starten te voorkomen.

BIJ HET OPSLAAN VAN DE GENERATOR:

• Bewaar de generator uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.

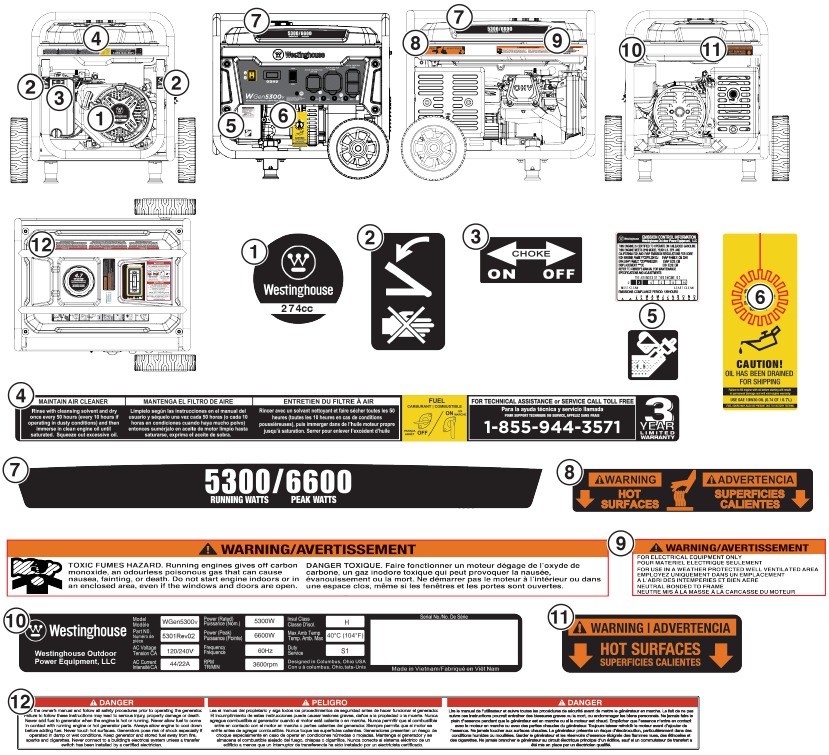

VEILIGHEIDSETIKETTEN

CO-SENSOR

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die worden gebruikt in het werkgebied. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een generator met een CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en leid eventuele extra brandstofbronnen om koolmonoxide weg te leiden van personeel en bewoonde gebouwen.
Opmerking: Generatoren die zijn uitgerust met een afstandsbediening moeten opnieuw worden gestart met de START/STOP-knop (START/STOP) op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.
Generatoren zijn bedoeld voor gebruik buitenshuis, ver van bewoonde gebouwen en de uitlaat is gericht op personeel en gebouwen. Als de generator verkeerd wordt gebruikt en wordt gebruikt op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en instrueert de gebruiker om het actie-etiket (Action Label) te lezen voor de te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling gepaard gaande met een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel is een indicatie dat de generator onjuist is geplaatst. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. Mogelijk heeft u een koolmonoxidevergiftiging.

CO AUTOMATISCHE UITSCHAKELING OP HET BEDIENINGSPANEEL

CO-SENSOR INDICATIE LAMPJES

Kleur	Beschrijving
ROOD	Koolmonoxide heeft zich rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld vanwege een ophopend CO-gevaar. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open buitenruimte, ver van bewoonde ruimtes met de uitlaat weg gericht. Zodra de generator naar een veilige zone is verplaatst, kan deze opnieuw worden gestart. Breng frisse lucht in en ventileer het gebied waar de generator is uitgeschakeld.
GEEL	Er is een storing opgetreden in het CO-sensorsysteem. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO automatisch uitschakelingsgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

ACTIE-ETIKET

ONDERDELEN

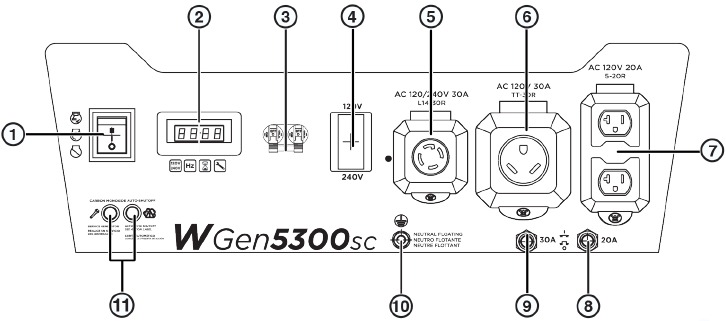

ONDERDELEN VAN HET BEDIENINGSPANEEL

1. Start/Run/Stop-schakelaar: Duw naar de Run-positie om te starten of de Stop-positie om de generator uit te schakelen.
2. Datacenter: Schakel om de spanning, frequentie, totale urenteller en de run-/onderhoudstimer weer te geven.
3. Hoofdschakelaar: De hoofdschakelaar regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
4. Spanningskeuzeschakelaar: Selecteer 120 volt of 240 volt. Schakel de generator uit voordat u de spanningen wijzigt.
5. 120/240 volt AC, 30 ampère NEMA L14-30R Twist Lock-aansluiting: De aansluiting kan een output van 120 V of 240 V leveren.
6. 120 volt AC, 30 ampère NEMA TT-30R-aansluiting: De aansluiting kan maximaal 30 ampère leveren.
7. 120 volt AC, 20 ampère Duplex NEMA 5-20R-aansluitingen: De aansluitingen kunnen maximaal 20 ampère leveren.
8. 20 ampère AC-schakelaar: De schakelaar beperkt de stroom die via de NEMA 5-20R-aansluitingen kan worden geleverd tot 20 ampère.
9. 30 ampère AC-schakelaar: De schakelaar beperkt de stroom die via de TT-30R-aansluiting kan worden geleverd tot 30 ampère.
10. Aardingsklem: De aardingsklem wordt gebruikt om de generator extern te aarden.
11. CO-sensor indicatielampjes: De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

DATACENTER
Druk op de Mode button (modusknop) om door de dataweergavemodi te bladeren.

Spanning:
Geeft de huidige spanningsoutput weer.

Frequentie (Hz):
Geeft de frequentie van de vermogensoutput weer in Hertz.

Levensduur in uren:
Geeft de levensduur in bedrijfsuren weer.

Runtime/onderhoud:
Geeft de huidige runtime weer. Wordt teruggezet op nul bij het uitschakelen. Onderhoudsherinnering wordt weergegeven wanneer dit nodig is.

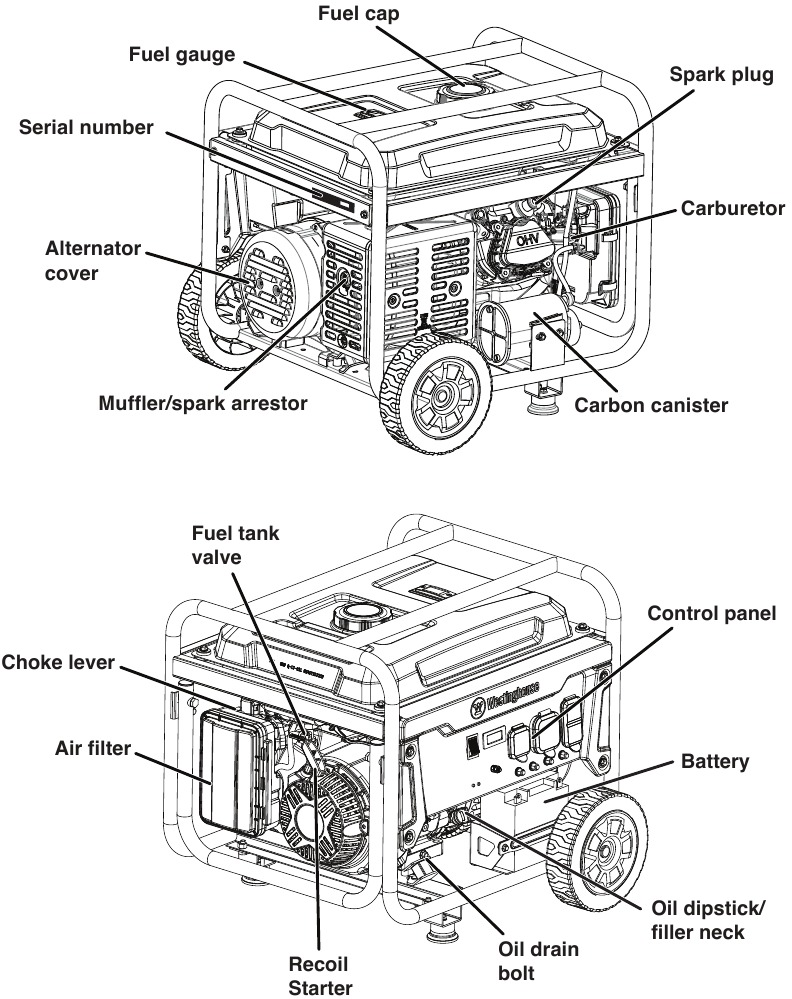

ONDERDELEN VAN DE GENERATOR

MONTAGE

INHOUD VAN DE VERPAKKING

Gewichtsrisico. Zorg ALTIJD voor hulp bij het optillen van de generator.

1. Open de verpakking voorzichtig.
2. Verwijder en bewaar de inhoud van de verpakking.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak waarin de generator zit uit.
5. Snijd voorzichtig de verticale hoeken van de verpakking door om toegang te krijgen tot de generator.
6. Recycle of gooi de verpakkingsmaterialen op de juiste manier weg.

INHOUD VAN DE VERPAKKING

• Gebruikershandleiding
• Snelstartgids
• Fles SAE 10W-30 olie
• Bougiedopsleutel
• Sleutel
• Olietrechter
• Wiel- en montagevoetcomponenten:

  Item	Aantal
  Montagevoet	2
  Flensbout, M8	4
  Wiel	2
  As-pin	2
  Sluitring	2
  Splitpen	2

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

VOETEN EN WIELEN INSTALLEREN

LET OP
Voor het monteren van de generator moet het apparaat aan één kant worden opgetild. Installeer de montagevoeten en het wiel voordat u brandstof of olie toevoegt.

1. Plaats de generator op een vlakke ondergrond.
2. Kantel de generator op een stuk karton of ander zacht materiaal om de verf van het frame te beschermen en te voorkomen dat de generator gaat schuiven.
3. Installeer met de meegeleverde sleutel de montagevoeten aan het frame zoals afgebeeld.

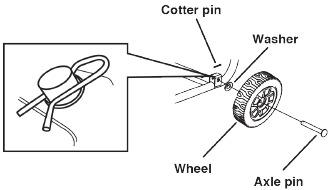

4. Installeer de wielen zoals afgebeeld.


Opmerking: De wielen zijn alleen bedoeld voor handtransport. De wielen zijn niet geschikt om de generator te slepen, niet op de weg en niet off-road.

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer NIET de motor te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Het nalaten van het toevoegen van motorolie voor het starten, zal leiden tot ernstige schade aan de motor.
Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Als u de generator bij extreme temperaturen gebruikt, raadpleeg dan de volgende tabel.

1. Verwijder de oliepeilstok op een vlakke ondergrond.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de olie vulhals.
   Opmerking: Aangezien er mogelijk nog restolie van de fabriek in de motor achterblijft, voegt u de olie in stappen toe aan het einde van de fles om te voorkomen dat de motor te vol raakt. Zie "Controle van het motoroliepeil" in het hoofdstuk Onderhoud.
3. Veeg de oliepeilstok schoon. Plaats de oliepeilstok terug en draai deze met de hand vast.

BRANDSTOF

Brand- en explosiegevaar. Gebruik NOOIT een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank NIET te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, waardoor brand- of explosiegevaar ontstaat.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Schakel de motor ALTIJD uit en laat de generator twee minuten afkoelen voordat u gaat tanken.
LET OP
Gebruik GEEN E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87-93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanol brandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gas-oliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

GEBRUIK VAN BRANDSTOFSTABILISATOR

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt de vorming van afzettingen te voorkomen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator tankt. Laat de generator vijf minuten draaien om de stabilisator het gehele brandstofsysteem te laten behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator uit en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Vul de tank NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.

5. Plaats de brandstofdop.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

DE ACCU AANSLUITEN

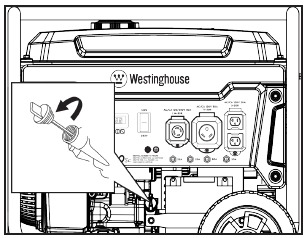

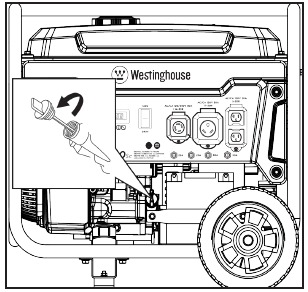

Een snelaansluiting voor de accu is vooraf geïnstalleerd op de accu. Verwijder de kabelbinder die de stekkers vastzet en duw vervolgens stevig om ze aan te sluiten.

Opmerking: De generator is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, zal een kleine lading de accu langzaam opladen.

WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaatgassen bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
NOOIT binnenshuis gebruiken, in een huis of garage, ZELFS NIET als deuren en ramen openstaan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

NOOIT de generator in een gebouw gebruiken, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. NOOIT de generator gebruiken op een natte of vochtige locatie. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan kortsluiting of andere storingen in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ertoe leiden dat er vuil door de generator wordt opgenomen dat koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voor transport of opslag.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs als deze niet in werking is). De generator moet minstens 1,5 m (5 ft.) afstand hebben van alle brandbare materialen.
GEBRUIK de generator NIET achter in een SUV, camper, trailer, laadbak (gewoon, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen adequate koeling van de generator en/of de uitlaatdemper toelaat. Sluit generatoren tijdens bedrijf NIET op.

Gevaar voor verstikking. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd rekening met wind- en luchtstromen bij het positioneren van de generator.

AARDING

Gevaar voor elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
De generator heeft een zwevend nulpunt. De aardaansluiting van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardingsklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardingspin van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.
Raadpleeg voordat u de aardaansluiting gebruikt een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met rechtsbevoegdheid voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. De output wordt met ongeveer 3,5% verminderd voor elke 1000 voet hoogte ten opzichte van zeeniveau.
Aanpassing op grote hoogte is vereist voor gebruik op hoogtes boven 2.000 ft. (762 m). Werking zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en een hogere uitstoot.
LET OP
GEBRUIK de generator NIET op hoogtes onder 2.000 ft. (762 m) met de hooggelegen kit geïnstalleerd. Er kan schade aan de motor ontstaan.
Carburateurset voor grote hoogte, onderdeel nr. 518965

VOLTAGE SELECTOR SWITCH

De 120V/240V keuzeschakelaar, die de gebruiker de mogelijkheid geeft om de stroomsterkte in de generator te verdubbelen voor meer veeleisende toepassingen. De spanningskeuzeschakelaar schakelt de dubbele 120V AC wikkelingen van de generator om 120V of 240V te produceren. Als een 240V apparaat is aangesloten op de 4-polige L14-30R contactdoos, moet de schakelaar in de "240V" (240V) positie staan. De 120V stopcontacten geven geen stroom af wanneer de Voltage Selector in de 240V positie staat.

Verander de Voltage Selector Switch alleen als de generator UIT staat. Schakel de spanning NIET terwijl de generator draait of apparaten van stroom voorziet.

VOORDAT U DE GENERATOR START

Verifieer dat:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator staat op een droge, vlakke en horizontale ondergrond.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Beweeg of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN

1. Controleer of er brandstof in de benzinetank zit.
2. Controleer of de spanningskeuzeschakelaar in de gewenste vo staat
3. Zet de brandstofkeuzeschakelaar op het bedieningspaneel op benzinebedrijf.
4. Draai de brandstoftankkraan naar de AAN-stand.

   Opmerking: Verplaats bij een koude start de chokehendel naar de AAN-stand.

5. Kies de startmethode:
   1. Starten met drukknop: Druk op de motor START/STOP knop en houd deze twee seconden ingedrukt.
   2. Starten met terugslag: Sluit de choke handmatig als de motor koud is. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt, trek er vervolgens snel aan.
6. Laat de motor na het starten enkele seconden draaien en zet vervolgens de chokehendel in de volledig UIT-stand.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit.

   NOOIT de generator starten of stoppen met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperatuur van de motor te stabiliseren.
3. Zet de Run/Stop schakelaar in de Stop positie.
   Opmerking: Als de generator niet vaak wordt gebruikt, draai dan de brandstoftankkraan naar de UIT-stand om de resterende brandstof in de vlotterkamer van de carburateur te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.

GEBRUIKSFREQUENTIE

Als de generator op een onregelmatige of intermitterende basis wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan het hoofdstuk Opslag van deze handleiding voor informatie over brandstofverslechtering.

AC STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch UIT als er een kortsluiting of een aanzienlijke overbelasting van de generator is bij elk stopcontact.
Als een AC-stroomonderbreker automatisch UITschakelt, controleer dan of het apparaat correct werkt en de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer INschakelt.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.
Zorg ervoor dat de generator voldoende continu (lopend) en piekvermogen (start) kan leveren voor de items die u tegelijkertijd van stroom voorziet.
Er moet rekening worden gehouden met de totale vermogensbehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal informatie over de nominale waarde in de buurt van het model- of serienummer.
Om de vermogensbehoefte te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel het continue (lopende) wattage van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de wattage-referentietabel.
3. Schat hoeveel piekvermogen (start) u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschap of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen op te tellen bij het totale nominale vermogen uit stap 2.

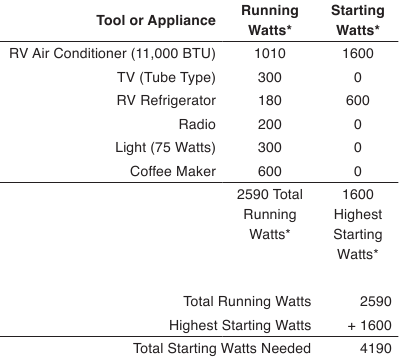

Voorbeeld:

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

ENERGIEBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets zijn aangesloten op de generatorstopcontacten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen als volgt opeenvolgend toe te voegen:

1. Start de motor zoals beschreven in deze handleiding, zonder dat er iets op de generator is aangesloten.
2. Sluit de eerste belasting aan en zet deze aan, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoroutput stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en zet deze aan.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattage Referentie

Gereedschap of apparaat	Geschat lopend wattage*	Geschat startwattage*
Gloeilampen (4 stuks x 75 watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (zwaar uitgevoerd, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

Gevaar voor verstikking. Verlengkabels die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat het risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik ALTIJD koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034 veiligheidsnormen bij het laten draaien van de generator. Controleer regelmatig de batterij van de melder(s).

Gevaar voor verstikking. Wanneer u de generator met verlengkabels bedient, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes met de uitlaatopening naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik NOOIT versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische classificatie van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

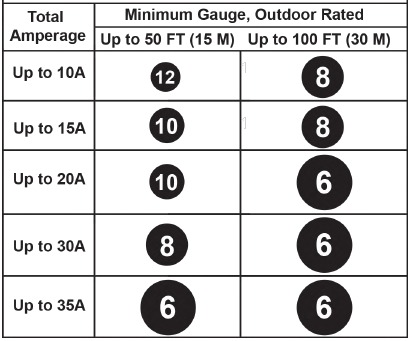

FORMAAT VAN DE VERLENGKABEL
Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

TRANSPORT

Gewichtsgevaar. Laat u ALTIJD helpen bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen het vaste frame van de generator om het apparaat op te tillen of om lastbeperkingen zoals touwen of vastbindriemen te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem vervoert.

Brandgevaar. Zet de generator NIET op zijn kop of leg hem op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiekabel los van de bougie wanneer u onderhoud aan de generator uitvoert.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de intervallen in uren of kalender, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik
Controleer de motorolie
Na de eerste 25 uur of de eerste maand
Ververs de motorolie
Na 50 uur of elke 6 maanden
Ververs de motorolie¹
Reinig het luchtfilter²
Na 100 uur of elke 6 maanden
Inspecteer/reinig de vonkenvanger
Inspecteer/reinig de bougie
Brandstofkleponderhoud
Inspecteer/stel de klepspeling af³
Na 300 uur of elk jaar
Vervang de bougie
Vervang het luchtfilter

1. Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen.
2. Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
3. Beveel aan om de service te laten uitvoeren door een geautoriseerde Westinghouse-serviceverkoper.

ONDERHOUDSHERRINNERINGEN

Onderhoudsherinneringscodes worden weergegeven op het gegevensdisplay op basis van de levensduur in uren van de unit. De onderhoudscodes worden weergegeven totdat de unit wordt uitgeschakeld. Raadpleeg het hoofdstuk Onderhoud voor specifieke procedures.

Onderhoudscode	Vereist onderhoud
P25	Motorolie verversen
P50	Motorolie verversen, luchtfilter reinigen
P100	Vonkenvanger inspecteren/reinigen Bougie inspecteren/reinigen Brandstofkleponderhoud Klepspeling inspecteren/afstellen

VERVANGINGS ONDERDELEN VOOR ONDERHOUD

Omschrijving	Onderdeelnummer
Luchtfilter	5941
Olieaftapplug-afdichtring	94007
Vonkenvanger	6790
Bougie	97108 (F7TC)
12V 1.2 AH lithium-ionbatterij	511085

LUCHTFILTERONDERHOUD

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak de clips los en verwijder het luchtfilterdeksel.

3. Reinig het luchtfilter met perslucht. Vervang het als het beschadigd is.
4. Zorg ervoor dat het luchtfilter en de rubberen dop correct zijn geïnstalleerd. Plaats het luchtfilterdeksel en zet het vast met de dekselklemmen.


CONTROLE VAN HET MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik ALTIJD de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.
Wanneer u de generator gebruikt in vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker.
De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Wijzig het type gebruikte motorolie op basis van de weersomstandigheden.

Controleer het motoroliepeil vóór elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek het gebied rond de oliepeilstok schoon.
3. Verwijder de oliepeilstok en veeg de peilstok schoon.

4. Steek de peilstok in de olievulhals zonder deze erin te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt tussen de lage (L) en hoge (H) markering op de peilstok.

5. Als het peil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het peil boven de H-markering op de peilstok staat, laat dan de olie aflopen om het oliepeil tot de volledige markering te verlagen.
6. Plaats de oliepeilstok terug en draai deze met de hand vast.

MOTOROLIE VERVERSEN

Wanneer u de generator gebruikt in vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek het gebied rond de oliepeilstok schoon. Verwijder de peilstok en veeg deze schoon.

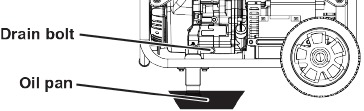

3. Plaats een olieopvangbak (of een geschikte bak) onder de olieaftapbout.
4. Verwijder met een 10 mm steeksleutel de olieaftapbout en laat de olie weglopen.

5. Plaats de olieaftapbout terug en draai deze stevig vast.
   Opmerking: een nieuwe afdichtring voor de olieaftapplug wordt aanbevolen bij elke olieverversing.
6. Giet de olie langzaam in de olievulhals totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,74 kwart (0,7 liter)
7. Plaats de oliepeilstok terug en draai deze met de hand vast.

LET OP
Vervuil NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIEONDERHOUD

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.
LET OP
Gebruik ALTIJD de Westinghouse OEM-bougie of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, misfires of kan voorkomen dat de motor start.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiekabel door de bougiekabel stevig recht van de motor af te trekken.

3. Reinig het gebied rond de bougie.
4. Verwijder de bougie met de meegeleverde bougie-dopsleutel.
   LET OP
   Oefen NOOIT een zijdelingse belasting uit of verplaats de bougie zijwaarts bij het verwijderen van de bougie.
5. Inspecteer de bougie. Vervang de bougie als de elektroden putten, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de afstand tussen de bougie-elektroden met een draad-type voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

7. Installeer de bougie voorzichtig met de hand en draai hem vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
8. Bevestig de bougiekabel.

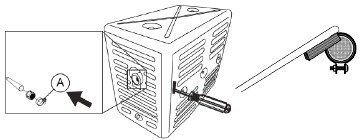

ONDERHOUD VONKENVANGER

Laat de geluiddemper volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 uur gebruik of zes maanden. Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Schuif een schroevendraaier in de zijsleuf en verwijder de schroef die de klem (A) op de vonkenvanger vasthoudt. Trek de vonkenvanger eruit.

3. Verwijder voorzichtig de koolstofafzettingen van het gaas van de vonkenvanger met een draadborstel. De vonkenvanger mag geen breuken en scheuren vertonen. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger opnieuw.

BRANDSTOFKRAAN ONDERHOUD

De brandstofkraan is uitgerust met een brandstofslibreservoir, een filter en een o-ring. De brandstofkraan vereist geen onderhoud als de unit goed wordt onderhouden met verse, schone brandstof. Als brandstofgerelateerde probleemoplossing vereist is, voer dan brandstofkraanonderhoud uit.

1. Laat de generator volledig afkoelen.
2. Zet de brandstofkraan in de OFF-stand.
3. Verwijder het slibreservoir van de brandstofkraan. Verwijder de o-ring en het filter.

4. Was het slibreservoir, de o-ring en het filter in een niet-ontvlambaar oplosmiddel. Droog grondig.
5. Plaats het filter en de o-ring in de brandstofkraan. Installeer het slibreservoir en draai het stevig vast.
6. Zet de brandstofkraan in de ON-stand en controleer op lekken. Vervang de brandstofkraan als er lekkage is.

ACCU ONDERHOUD

De 12V 1.2 AH Lithium Ion accu die bij de generator wordt geleverd, is volledig opgeladen. Een accu kan wat lading verliezen als deze langere tijd niet wordt gebruikt.
Let op: Eenmaal gestart, laadt de generator de accu op na 30 minuten gebruik.

ACCU VERVANGEN

Houd de accupolen te allen tijde bedekt. De generator wordt geleverd met een lithium-ion (Li-Ion) accu. Blootliggende metalen positieve en negatieve polen kunnen kortsluiting veroorzaken wanneer ze in contact komen met metalen voorwerpen, waardoor de interne materialen van de cel ontbranden en brandende inhoud met kracht uitstoten, wat resulteert in branden, explosies, ernstige verwondingen en zelfs de dood.

1. Maak de bouten los en verwijder de bouten waarmee de accu vastzit en verwijder de plaat.

2. Koppel de snelkoppelstekkers los en verwijder de accu uit de unit.
3. Koppel de snelkoppelingen los van de accu.
4. Sluit op de vervangende accu de witte (-) snelkoppelkabel aan op de negatieve accupool. Schuif de rubberen beschermhoes over de aansluiting.
5. Sluit de rode (+) snelkoppelkabel aan op de positieve accupool. Schuif de rubberen beschermhoes over de aansluiting.
6. Installeer de accu in de generator. Installeer de accu montageplaat opnieuw en draai de bouten vast.
7. Sluit de snelkoppelstekker aan.

LET OP
Gooi de gebruikte accu op de juiste manier weg volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG

Een goede voorbereiding van de opslag is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve afzettingen ontstaan in brandstofleidingen, brandstofkanalen en de motor. Deze corrosieve afzetting beperkt de brandstoftoevoer, waardoor de motor mogelijk niet start na een langere opslagperiode. Het gebruik van een brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Fulltime gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen service vereist.
2 tot 6 maanden	Vul met verse benzine en voeg een benzine stabilisator toe. Tap de vlotterbak van de carburateur af.
6 maanden of langer	Tap de brandstoftank en de vlotterbak van de carburateur af.

KORTE TERMIJN OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voor opslag.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil van de koelopeningen van de geluiddemper.
• Bewaar de generator op een goed geventileerde, droge plaats, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• NIET de generator of benzine opslaan in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, dek de generator af om stof buiten te houden. GEEN plastic zeil gebruiken als stofkap. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJN OPSLAG

Zelfs goed gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, tap dan de vlotterbak af om gom- en vernisvorming in de carburateur te voorkomen.

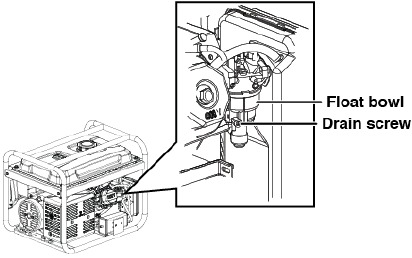

DE VLOTTERBAK AFTAPPEN

1. Zet de brandstoftankkraan in de OFF-stand.
2. Zoek de aftapschroef aan de onderkant van de vlotterbak van de carburateur.

3. Plaats een geschikte benzinecontainer onder de aftapschroef om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.

DE BRANDSTOFTANK AFTAPPEN

Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, -verslechtering en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilter door het lichtjes samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzine handpomp (niet inbegrepen) om de benzine uit de brandstoftank over te hevelen in een goedgekeurde benzinecontainer. GEEN elektrische pomp gebruiken.
3. Installeer het brandstoffilter en de brandstoftankdop opnieuw.
4. Start de generator en laat deze draaien totdat de motor van de generator stopt.
5. Zet de Run/Stop (Aan/Uit) schakelaar in de Stop-stand.
6. Verwijder de bougie.
7. Doe een theelepel motorolie in de cilinder en trek aan het startkoord totdat er weerstand wordt gevoeld. In deze stand komt de zuiger omhoog tijdens de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze stand helpt interne corrosie te voorkomen. Laat het startkoord voorzichtig teruglopen.
8. Installeer de bougie opnieuw. Laat de bougiekabel losgekoppeld om onbedoeld starten te voorkomen.

KLEPSPELING

LET OP
Het controleren en aanpassen van de klepspeling moet gebeuren wanneer de motor koud is.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de terugslaghendel te trekken. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Als dit niet het geval is, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


   	Inlaatklep	Uitlaatklep
   Klepspeling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
   Koppel	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houdt u de tuimelaarpen vast en draait u de afstelmoer van de pen los.
7. Draai de tuimelaarpen om de gespecificeerde speling te verkrijgen. Houd de tuimelaarpen vast en draai de afstelmoer van de pen opnieuw vast tot het gespecificeerde aanhaalmoment.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Batterijschakelaar in de OFF (UIT) stand.	Zet de batterijschakelaar in de ON (AAN) stand.
	Geen brandstof.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED voor laag oliepeil brandt, zet de batterijschakelaar in de OFF (UIT) stand. Voeg motorolie toe.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF (UIT) stand. Trek meerdere keren snel aan het terugslaghandvat. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of verkeerd afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Batterij leeg.	Gebruik het terugslaghandvat om de generator te starten.
		Laad de batterij op.
	Choke gedeeltelijk open of gesloten door zwakke of losgekoppelde batterij.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
	CO-sensor verwijderd of aangepast	Terugkeren naar de originele configuratie
	CO-sensor geactiveerd of systeemfout opgetreden	Verplaats de generator/ Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start, maar valt daarna uit	Geen brandstof.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

ONTPLOFTE WEERGAVEN

ONTPLOFTE TEKENINGEN EN ONDERDELENLIJSTEN

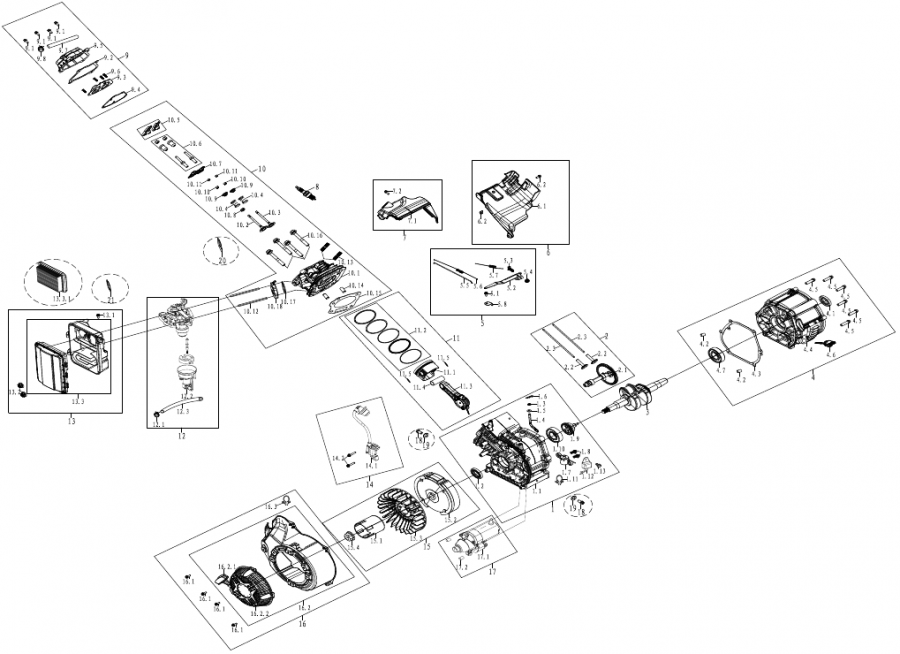

ONTPLOFTE TEKENING MOTOR

LIJST VAN MOTORONDERDELEN

NR.	ARTIKEL#	BESCHRIJVING
1		CARTERSAMENSTELLING
1.1	400202	CARTER
1.2	93509	OLIEKEERRING CARTER
1.3	93520	OLIEKEERRING ZWENKBORD
1.4	403901	ZWENKBORD
1.5	96804	PAK KING ZWENKBORD
1.6	383902	BORGCLIP
1.7	245106	OLIESENSOR
1.8	91329	BOUT
1.9	404301	CENTRIFUGAAL REGELAAR TANDWIEL SAMENSTELLING
1.10	93012	LAGER
1.11	240801	KABELKLEM
1.12	245104	OLIEBESCHERMER
1.13	91325	BOUT
2	50150010	NOKKENAS SAMENSTELLING
2.1	402002	NOKKENAS
2.2	406101	KLEPSTOTER
2.3	401901	STOTERSTANG
3	400301	KRUKAS
4		CARTERDEKSEL SAMENSTELLING
4.1	93509	OLIEKEERRING CARTER
4.2	240904	CENTREERPEN CARTER
4.3	96222	PAK KING CARTER
4.4	400101	CARTERDEKSEL
4.5	91347	BOUT
4.6	245601-295	OLIEPEILSTOK
4.7	93012	LAGER
5		TOERENTALREGELING BEUGEL SAMENSTELLING
5.1	91329	BOUT
5.2	404001	TOERENTALREGELING ARM
5.3	91822	BOUT
5.4	90016	MOER
5.5	402701	GAS HENDEL
5.6	404201	VEER C
5.7	404101	VEER B
5.8	407701	TOERENTALREGELING BEUGEL
6	50670001	LAGERE BESCHERMKAP KIT SAMENSTELLING
6.1	407601	LAGERE BESCHERMKAP
6.2	91325	BOUT
7		WIND-LEID-DEKSEL SAMENSTELLING
7.1	407501	WIND-LEID-DEKSEL
7.2	91325	BOUT
8	97108	BOUGIE
9		CILINDERKOP DEKSEL SAMENSTELLING
9.1	91329	BOUT
9.2	96225	PAK KING CILINDERKOP DEKSEL
9.3	401102	INTERNE CILINDERKOP DEKSEL
9.4	96226	PAK KING INTERNE DEKSEL
9.5	401101	CILINDERKOP DEKSEL
9.6	92036	SCHROEF
9.7	95603	ADEMSLANG
9.8	94435	ADEMSLANG KLEM
10		CILINDERKOP SAMENSTELLING
10.1	401002	CILINDERKOP
10.2	401701	INLAATKLEP
10.3	405901	UITLAATKLEP
10.4	406001	KLEPVEER
10.5	402101	TUIMELAARARM
10.6	91818	BOUT
10.7	402201	KLEPHOUDER SAMENSTELLING
10.8	241806	KLEPKEERRING
10.9	241817	KLEPVEERHOUDER
10.10	329930	KLEPNOPCLIP
10.11	241804	BOVENKANT DOP
10.12	91022	DUBBELE EIND BOUT M6
10.13	91007	DUBBELE EIND BOUT M6
10.14	260901	CENTREERPEN CILINDERKOP
10.15	96223	PAK KING CILINDERKOP
10.16	91452	BOUT
10.17	96235	PAK KING
10.18	402301	CARBURATEUR AANSLUITBLOK
11		ZUIGER & ZUIGERVEER SAMENSTELLING
11.1	401201	ZUIGER
11.2	401601	ZUIGERVEER SAMENSTELLING
11.3	401501	DRIVSTANG SAMENSTELLING
11.4	405501	ZUIGERPEN
11.5	241301	ZUIGERPEN RING
12		CARBURATEUR SAMENSTELLING
12.1	94403	BRANDSTOFSLANGKLEM
12.2	402801-295	CARBURATEUR
12.3	95727L	BRANDSTOFLEIDING
13	50030057	LUCHTFILTER SAMENSTELLING
13.1	91329	BOUT
13.2	90016	MOER
13.3	402901	LUCHTFILTER SAMENSTELLING
13.3.1	5941	FILTERELEMENT
14	50100034	ONTSTEKER KIT SAMENSTELLING
14.1	97514	ONTSTEKER
14.2	91331	BOUT
15		VLIEGWIEL SAMENSTELLING
15.1	244508	STARTERPOELIE
15.2	240413	VLIEGWIEL
15.3	404601	IMPELLER
15.4	90003	MOER
16		STARTER MET TERUGSLAG SAMENSTELLING
16.1	91325	BOUT
16.2	404707- 221A	STARTER MET TERUGSLAG
16.2.1	5943	HANDGREEP TERUGSLAG
16.2.2	5942-221	DEKSEL TERUGSLAG
16.3	260801	KABELKLEM
17		STARTMOTOR SAMENSTELLING
17.1	97459	STARTMOTOR
17.2	240910	CENTREERPEN
18	91816	BOUT
19	94007	OLIEAFTAPPEN BOUT WASRING
20	96224	PAK KING
21	94324	STALEN RING
21	94324	STALEN RING

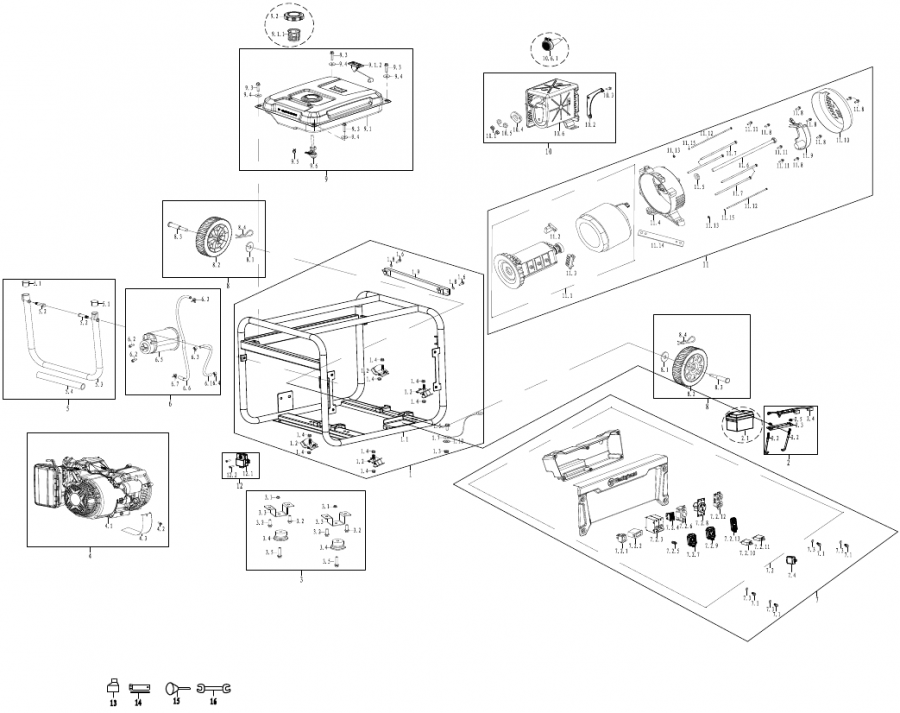

ONTPLOEFD AANZICHT GENERATOR

ONDERDELENLIJST GENERATOR

NR.	ARTIKELNUMMER	OMSCHRIJVING
1		FRAME-SAMENSTELLING
1.1	774078-116	FRAME
1.2	531318	ISOLATIESTEUN
1.3	90016	MOER M6
1.4	90018	MOER M8
1.5	91325	BOUT M6
1.6	91327	BOUT M6
1.7	544301	FRAMEBEDRADING
1.8	96120	PAPIEREN SLUITRING
1.9	530324-116	VERPLAATSBARE RECHTHOEKIGE PIJP
1.10	94002	GETANDE SLUITRING
2		ACCUBEUGEL-SAMENSTELLING
2.1	511085	12V 1.2 AH LITHIUM-IONACCU
2.2	511086	TREKSTANG ACCU
2.3	501133	ACCUHOUDER
2.4	512058	ACCUBEDRADING-SAMENSTELLING
2.5	90016	MOER M6
3		VOETBEUGELSET-SAMENSTELLING
3.1	90023	MOER M6
3.2	91343	BOUT M8
3.3	525314-116	VOETBEUGEL
3.4	531115	ISOLATIESTEUN VOETBEUGEL
3.5	91333	BOUT M6
4		MOTOR-SAMENSTELLING
4.1	1148274120024	MOTOR
4.2	91322	BOUT M5
4.3	539602	CARTERDEKSEL AFDEKSCHILD
5		HANDVATLAS-SAMENSTELLING
5.1	527613	HANDVATPLUG
5.2	527611	HANDVATBEVESTIGINGSBOUT
5.3	526639-116	HANDVAT
5.4	528609	RUBBEREN HANDVATHOES
6		KOOLSTOFFILTER-SAMENSTELLING
6.1	95021	VERBINDINGSPIJP KOOLSTOFFILTER EN LUCHTFILTER
6.2	91327	BOUT M6
6.3	94402	BRANDSTOFSLANGKLEM
6.4	94408	BRANDSTOFSLANGKLEM
6.5	543601L	KOOLSTOFFILTER-SAMENSTELLING
6.6	95020	VERBINDINGSPIJP KOOLSTOFFILTER EN BRANDSTOFTANK
6.7	94423	BRANDSTOFSLANGKLEM
7		PANEEL-SAMENSTELLING
7.1	91327	BOUT M6
7.2	714386	PANEEL
7.2.1	6022	MOTORSCHAKELAAR
7.2.2	6041	TIJDACCUMULATOR
7.2.3	6434-22	SCHAKELAAR
7.2.4	6508	SPANNINGSKEUZESCHAKELAAR
7.2.5	6386	MASSA-AANSLUITING-SAMENSTELLING
7.2.6	6385	L14-30R-CONTACTDOOS
7.2.7	6848	WATERDICHTE AFDEKKING
7.2.8	6015	RV-CONTACTDOOS
7.2.9	6849	WATERDICHTE AFDEKKING
7.2.10	6441-30	THERMISCHE BEVEILIGING
7.2.11	6441-20	THERMISCHE BEVEILIGING
7.2.12	6032	L5-20R-CONTACTDOOS
7.2.13	6846	WATERDICHTE AFDEKKING
7.3	96120	PAPIEREN SLUITRING
7.4	599065	CO-VLAMDOVER
8		WIELSET-SAMENSTELLING
8.1	94224	PLATTE SLUITRING
8.2	523308	WIEL
8.3	524320	AS
8.4	548302	SPLITPEN
9		BRANDSTOFTANK-SAMENSTELLING
9.1	700271L-116	BRANDSTOFTANK
9.1.1	518801	BRANDSTOFTANKFILTER
9.1.2	6785	BRANDSTOFMETER
9.2	519215	BRANDSTOFDOP
9.3	91307	BOUT M6
9.4	96801	BRANDSTOFTANKPAKKING
9.5	94403	BRANDSTOFSLANGKLEM
9.6	518202	BRANDSTOFSCHAKELAAR
10		UITLAATDEMPER-SAMENSTELLING
10.1	90011	MOER M8
10.2	520308	BEVESTIGINGSBEUGEL DEMPER
10.3	91343	BOUT M8
10.4	96252	UITLAATPAKKING
10.5	94206	VEERRING
10.6	705658	DEMPER
10.6.1	6790	VONKENVANGER
11		DYNAMO-SAMENSTELLING
11.1	755537	DYNAMO
11.2	599019	KOOLBORSTEL
11.3	6560	AANSLUITBLOK-SAMENSTELLING
11.4	532306	DYNAMO-EINDSTEUN
11.5	96813	PAKKING
11.6	91721	BOUT M1
11.7	91619	BOUT M6
11.8	91322	BOUT M5
11.9	534301	AVR
11.10	533302-221	DYNAMO-EINDDEKSEL
11.11	91323	BOUT M5
11.12	91513	BOUT M5
11.13	90009	MOER M5
11.14	532303-052	BEVESTIGINGSPLAAT EINDSTEUN
11.15	94204	VEERRING
12		CO-MODULE-SAMENSTELLING
12.1	599063	CO-MODULE
12.2	92270	BOUT M4
13	99635	OLIEFLACON
14	99010	BOUGIESLEUTEL
15	500942	TRECHTER
16	99025	SLEUTEL

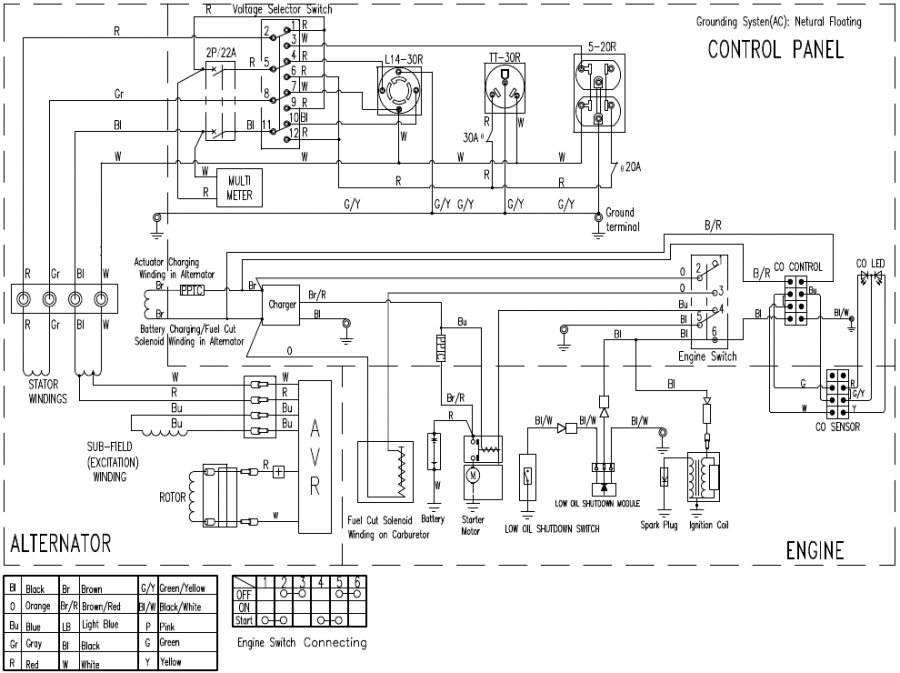

SCHEMATISCHE WEERGAVE

www.WestinghouseOutdoorPower.com
Service Hotline (855) 944-3571
777 Manor Park Drive,
Columbus, OH 43228

Referenties

• Warranty Registration | Westinghouse buitenapparatuur
• Westinghouse Outdoor Power Equipment | Westinghouse buitenapparatuur

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen5300sc - Handleiding omvormergenerator

Beschikbare talen
