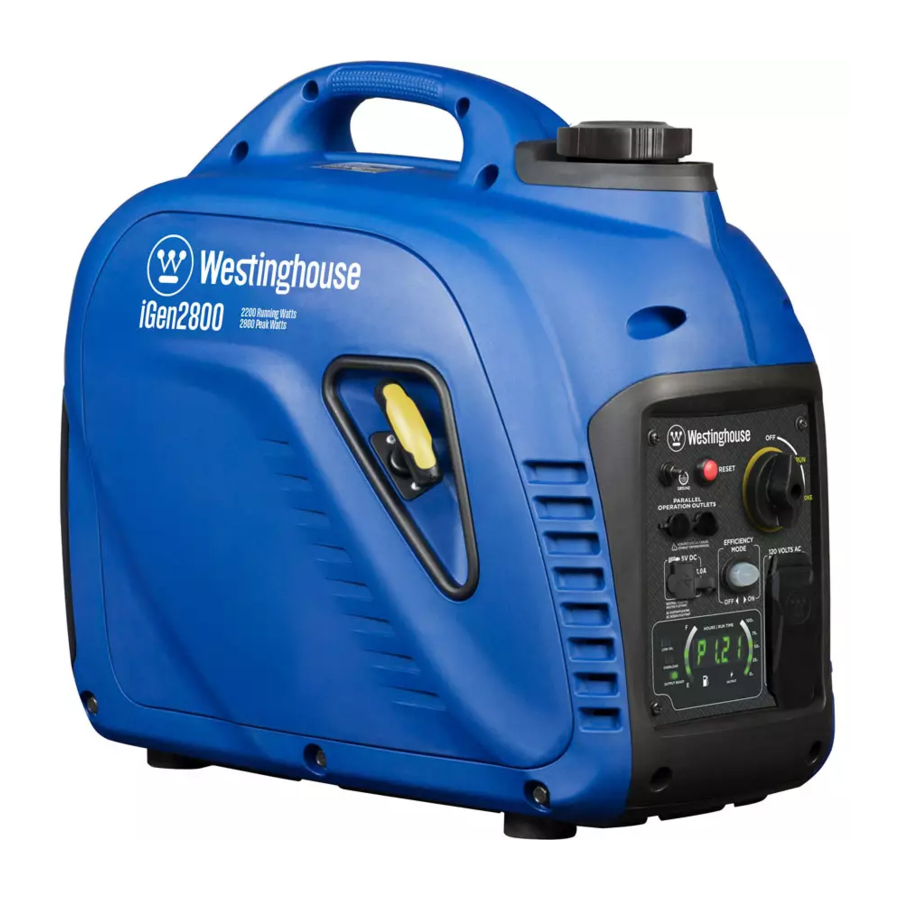

Westinghouse iGen2800 - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan in de staat Californië bekend is dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, moet u vermijden uitlaatgassen in te ademen en handschoenen dragen of uw handen regelmatig wassen wanneer u deze apparatuur onderhoudt. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

PRODUCTREGISTRATIE

Voor een probleemloze garantie is het belangrijk om uw Westinghouse product te registreren. U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration
• De bovenstaande QR-code scannen met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

SPECIFICATIES

AC-spanning		120V
Vermogen (continu)		2.200W
Vermogen (piek)		2.800W
Nominale spanning		120V
Frequentie		60 Hz
Fase		Enkel
RPM		5.000
Vermogensfactor		1.0
Isolatieklasse		F
Maximale omgevingstemperatuur		104°F (40°C)
Brandstoftype		Loodvrije benzine (87 – 93 octaan) Gebruik geen E15- of E85-brandstof in dit product.
Brandstofcapaciteit		0,98 gallon (3,7 liter)
Oliecapaciteit		11,8 oz. (0,4 liter)
Olietype		SAE 10W-30
Bougie		E6RTC

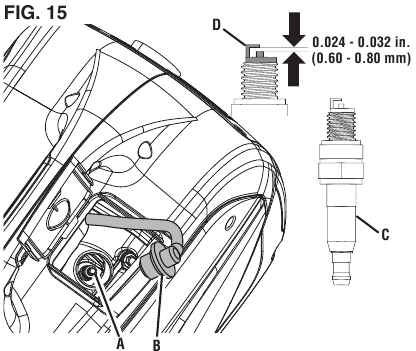

Bougieafstand		0,024 – 0,032 in. (0,60 – 0,80 mm)
Klepspeling inlaat		0,0031 – 0,0047 in. (0,08 – 0,12 mm)
Klepspeling uitlaat		0,0051 – 0,0067 in. (0,13 – 0,17 mm)
AC-aardingssysteem		zwevend neutraal

LET OP
Dit product is ontworpen en beoordeeld voor continue werking bij omgevingstemperaturen tussen 23°F (– 5°C) en 104°F (40°C). Indien nodig kan dit product korte tijd worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het teruggebracht worden binnen het optimale temperatuurbereik voordat het wordt gebruikt. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver van deuren, ramen en andere ventilatieopeningen.
Maximaal wattage en stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-waarde van de brandstof, de omgevingstemperatuur, de hoogte, de staat van de motor, enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau en zal ook afnemen met ongeveer 1% per 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).
LET OP
Het effect van de hoogte op het vermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtesets te bestellen.
LET OP
Bedankt dat u voor Westinghouse hebt gekozen!
LEES DIT AUB VOOR U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.
Als u een vraag hebt of een probleem ervaart met uw Westinghouse aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent opletten, alert zijn, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

SYMBOOL	BESCHRIJVING
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schok
	Brandwondengevaar. Raak geen hete oppervlakken aan.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Generatoruitlaat bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.
Gebruik generatoren UITSLUITEND buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de wind, ver van ramen, deuren en ventilatieopeningen. Leid uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd op batterijen werkende koolmonoxidemelders of plug-in koolmonoxidemelders met batterijback-up in woonruimtes.

  1. Uitlaat (CO)
  2. Alleen BUITEN gebruiken en VER VAN ramen, deuren en ventilatieopeningen
  3. CO-melders in woonruimtes

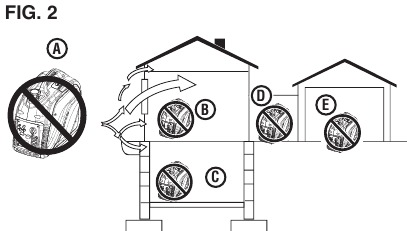

• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.

  1. Uitlaat (CO)
  2. Woonruimte
  3. Kelderkruipruimte
  4. Ingang/Portaal/Bijkeuken
  5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U kunt een koolmonoxidevergiftiging hebben.

Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektrische systeem van een gebouw, tenzij de generator en een omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften. Het niet correct isoleren van de generatorstroom kan materiële schade veroorzaken en een gevaarlijke terugvoeding van elektriciteit creëren die nutsbedrijven kan doden of ernstig verwonden.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product zijn geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die tot de dood of ernstig letsel kunnen leiden.
MEDEDELING
Installeer op batterijen werkende koolmonoxidemelders of plug-in koolmonoxidemelders met batterijback-up in woonruimtes.

• Dit product mag ALLEEN buitenshuis worden gebruikt.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas KAN U BINNEN ENKELE MINUTEN DODEN.
• Gebruik hem alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis en/of windomstandigheden vereisen mogelijk een grotere afstand.
• De National Electrical Code vereist het gebruik van een omschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator wordt aangesloten op het elektrische systeem van een gebouw. Omschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugvoeding van elektrische stroom naar het nutsbedrijf.
  OPMERKING: Een omschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische voorschriften. Sommige rechtsgebieden vereisen mogelijk dat de installatie wordt geïnspecteerd door lokale autoriteiten. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.
• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bewaar en gebruik de unit op een droge of overdekte (maar niet afgesloten) locatie.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren op minimaal 3 meter afstand van een draaiende generator.
• Houd veilige afstand. Houd tijdens het gebruik en de opslag minimaal 1,5 meter vrije ruimte aan alle kanten van de generator, inclusief boven het hoofd. Schakel de unit uit en laat hem minimaal 30 minuten afkoelen voordat u hem opbergt. De warmte die wordt gecreëerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare objecten te ontsteken.
• Gebruik de unit niet in ruimtes waar brandbare of gevaarlijke stoffen worden opgeslagen, waaronder benzine- en aardgasvulstations.
• Bedien de generator niet op blote voeten, met natte handen of voeten, terwijl u in het water staat of in natte omstandigheden.
• Gebruik deze unit niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Brandwondengevaar. Raak geen hete oppervlakken aan.
• Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaat.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. De unit moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke staat van het product voor elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangende onderdelen of hulp contact op met onze klantenservice.
• Voor optimale prestaties gebruikt u de generator bij temperaturen tussen -5°C en 40°C met een maximale relatieve luchtvochtigheid van 90%.
• Controleer voor het starten van de generator alle vloeistoffen (olie en benzine).
• Verwijder de oliepeilstok of de brandstofdop niet wanneer de generator draait.
• Draai de oliepeilstok na het bijvullen van olie en de brandstofdop na het bijvullen van benzine goed vast.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• Generatoren trillen en stuiteren tijdens normaal gebruik. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die het gevolg kan zijn van de trillingen. Vervang of repareer beschadigde onderdelen indien nodig. Gebruik de generator of andere items die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die op deze generator werken, moeten correct worden geaard door het gebruik van een derde draad of dubbel geïsoleerd zijn.
• Voordat u de generator vervoert, koppelt u de bougiestekker los, laat u de brandstoftank leeglopen en houdt u de unit goed vast.
• Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic zeil of absorberend kussen onder de unit om uw voertuig te beschermen.
• Om de levensduur van dit product te verlengen, volgt u de instructies in het hoofdstuk Onderhoud van deze handleiding.
• Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud zijn gebruikt uit de buurt van de generator voordat u deze bedient.

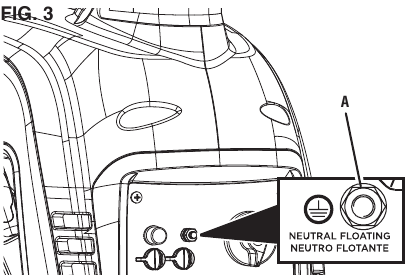

AARDING

1. Aardklem

Schokgevaar. Het niet correct aarden van de generator kan leiden tot een elektrische schok.
MEDEDELING
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 polen, of dubbel geïsoleerde gereedschappen en apparaten.
Het generatorneutraal is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat de unit wordt geaard. Andere methoden om de generator te gebruiken, vereisen mogelijk echter aarding om het risico op schokken of elektrocutie te verminderen.
Raadpleeg voordat u de aardklem gebruikt een gekwalificeerde elektricien, elektriciteitsinspecteur of lokaal bureau met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. Draai de brandstofdop NOOIT los of verwijder deze NOOIT terwijl de generator draait. Schakel de unit uit en laat hem minimaal vijf minuten afkoelen voordat u benzine bijvult. Draai de brandstofdop langzaam los.

Probeer bij een benzinebrand de vlam niet te blussen, tenzij de motor-/brandstofschakelaar in de stand UIT staat. Het toevoegen van een blusser aan een generator met een open brandstofschakelaar kan een explosiegevaar creëren.

• Brandgevaar. Benzine is licht ontvlambaar. Behandel met zorg.
• Gebruik benzine nooit als schoonmaakmiddel.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.
• Bewaar benzine niet in de buurt van kachels, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, warmte en andere ontstekingsbronnen.
• Bewaar containers met benzine ALTIJD in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Rook niet bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de gastank.
• Draag een veiligheidsbril tijdens het tanken.
• Voordat u brandstof aan de generator toevoegt, schakelt u de unit uit en laat u hem minimaal vijf minuten afkoelen. Verplaats de unit indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Draai de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat benzine rond de dop ontsnapt en om te voorkomen dat de warmte van de uitlaatdemper brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulring op het brandstoffilter. Door het benzineniveau op of onder de vulring te houden, kan de brandstof uitzetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat het gebied drogen voordat u de generator bedient. Probeer NOOIT gemorste brandstof te verbranden.
• Draai de brandstofdop na het bijvullen van benzine goed vast.
• Dek de brandstofdop niet af wanneer de generator in werking is. Het afdekken van de dop kan ertoe leiden dat de motor uitvalt of het product beschadigt.
• Tap de brandstof af voordat u de unit opbergt. Bewaar de unit en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, waakvlammen, warmte en andere ontstekingsbronnen.
• Schakel de unit uit en laat hem minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

VEILIGHEIDSETIKETTEN EN STICKERS

De volgende informatie staat op de etiketten en stickers van uw generator.

1. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
2. Veiligheidssymbolen
3. Specificaties
4. California Proposition 65
   Kanker en reproductieve schade - www.P65Warnings.ca.gov/product
5. Koolmonoxide
   • Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaat bevat koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.
   • Gebruik hem NOOIT in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.
6. Hete oppervlakte
   Niet aanraken.

ELEKTRISCH

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.
Bekijk de Specificaties voor deze generator en noteer de lopende (continue) en piek (start) watts. Over het algemeen geldt: hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale energiebehoefte van alle aangesloten apparaten. De energiebehoefte staat vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.

Om de energiebehoefte te bepalen:

• Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
• Noteer en tel de lopende (continue) watts van elk apparaat op. De generator moet continu dit aantal watts produceren om de apparaten draaiende te houden.
• Noteer de piek (start) watts voor elk apparaat. Dit is de kortstondige stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met het hoogste piek (start) wattage. Tel de piek (start) watts voor dat apparaat op bij de totale lopende (continue) watts voor alle aangesloten apparaten om de totale piek wattage-vereiste voor de generator te bepalen.

OPMERKING: De totale piek wattage-vereiste gaat uit van het intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piek wattage bereiken.

GENERATORVERMOGEN BEHEREN

Om de levensduur van de generator te verlengen, dient u voorzichtig te zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het generatorvermogen te beheren, is door belastingen sequentieel toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat aan en start het. De energiebehoefte staat vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.
• Laat de generatoroutput stabiliseren. Eenmaal stabiel zou de motor soepel moeten draaien en het apparaat naar behoren moeten functioneren.
• Sluit het volgende grootste apparaat aan en start het.
• Laat de generatoroutput stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis binnenlopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis binnenloopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver weg van bewoonde ruimtes, met de uitlaat naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een AC-apparaat of netsnoer op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pinnen, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of netsnoeren kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van het apparaat niet. Het overbelasten van de wattage- en/of ampèragecapaciteit van de generator kan aangesloten apparaten en cruciale generatoronderdelen beschadigen.

AFMETING VERLENGKABEL

Zorg ervoor dat uw verlengkabel de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken, waardoor de kabel oververhit kan raken of schade aan eigendommen kan veroorzaken. Raadpleeg de richtlijnen van de kabelfabrikant voor de juiste maat en lengte.

ONDERDELEN

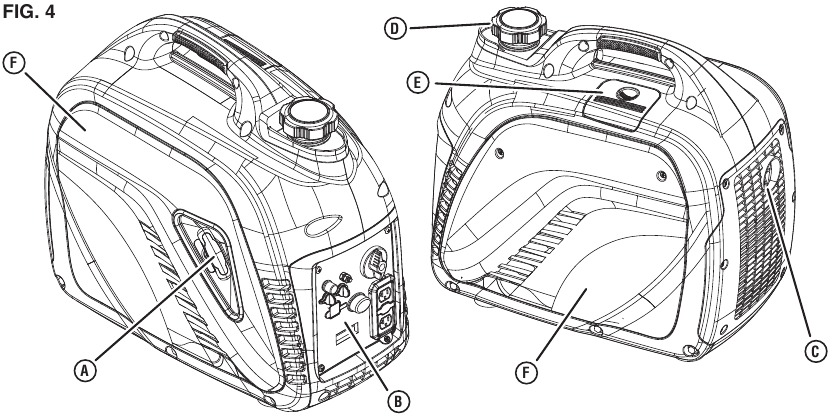

UW GENERATOR BEGRIJPEN

1. Terugslagstartergreep
2. Bedieningspaneel
3. Geluiddemper/vonkenvanger
4. Brandstofdop
5. Toegangsdeksel bougie
6. Servicepaneel

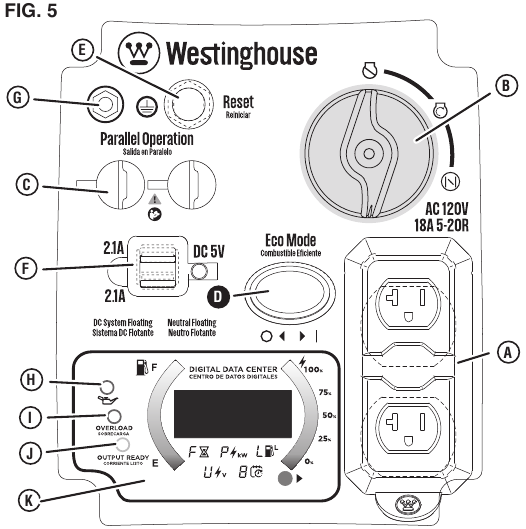

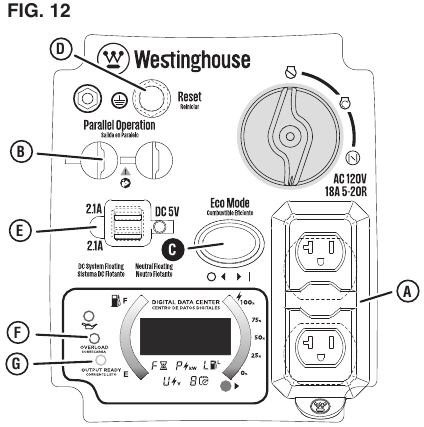

1. 120 Volt AC 18 ampère stopcontacten
2. Motor-/brandstofbedieningsschakelaar
3. Parallelle bedieningsuitgangen
4. ECO-modusschakelaar
5. Resetknop
6. USB-poorten
7. Aardklem
8. Laag oliepeil LED
9. Overbelasting LED
10. Output gereed LED
11. Datacenter

Lees en begrijp de informatie in deze gebruikershandleiding en de informatie op de productetikettering om het risico op letsel en productfalen te verminderen.

120 VOLT AC-STOPCONTACT
SDit apparaat heeft een 120V en duplex 120V, 20A-stopcontacten die geschikt zijn voor het voeden van een verscheidenheid aan apparaten, gereedschappen en uitrusting.

ECO-MODUSSCHAKELAAR
De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.

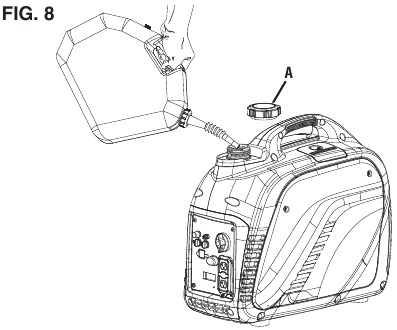

BRANDSTOFTANK
De generator heeft een brandstoftank met een capaciteit van 3,7 liter.

AARDKLEM
De aardklem wordt gebruikt om de generator extern te aarden.

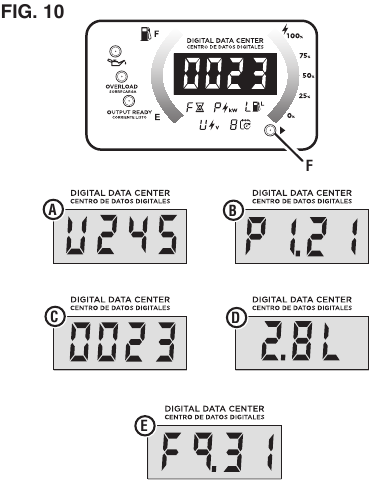

LED-DATACENTER
Schakel om spanning, frequentie, totale urenteller en run-/onderhoudstimer weer te geven.

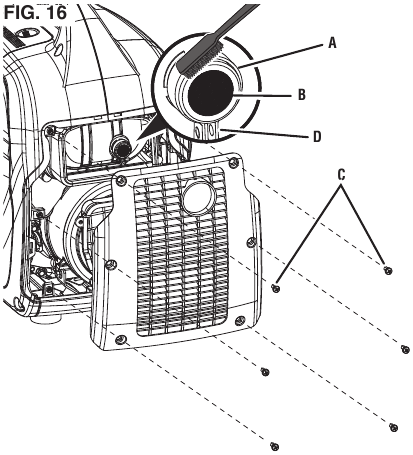

GELUIDSDEMPER EN VONKENVANGER
De vonkenvanger voorkomt dat vonken de geluiddemper verlaten. Deze moet worden verwijderd voor onderhoud.
LET OP
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat vonken de geluiddemper verlaten en brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wet- en regelgeving met betrekking tot brandpreventievereisten te kennen en na te leven.

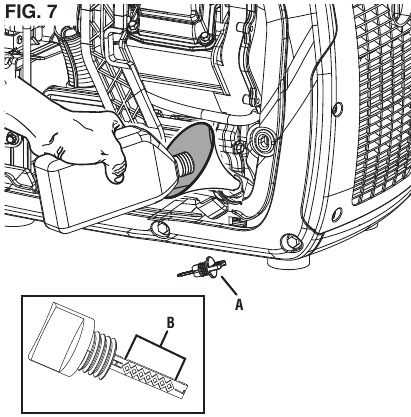

OLIEPEILSTOK
Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen wanneer dat nodig is.

OUTPUT GEREED LED
Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

OVERBELASTINGSRESET
De generatoromvormer schakelt automatisch alle AC-output uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat.

TERUGSLAGHENDEL
Gebruik de terugslaghandel (en de motor-/brandstofbedieningsschakelaar) om de generator te starten.

SERVICELUIKJE BOUGI
Til het serviceluikje van de bougie op om toegang te krijgen tot de bougie.

USB-POORTEN
USB-uitgang met twee poorten van 5V/2,1A accepteert USB-stekkers van type A.

MONTAGE

INHOUD VAN DE DOOS VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder en inspecteer de inhoud van de doos. Controleer of alle items in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

MEEGELEVERDE LIJST

Generator, motorolie (SAE 10W 30), trechter, bougiemoersleutel, snelstartgids, gebruikershandleiding
Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Verander of wijzig dit product niet, tenzij u daartoe in deze handleiding of door de fabrikant wordt geïnstrueerd. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan stroom leveren aan een breed scala aan items, waaronder huishoudelijke apparaten, gereedschappen voor op de werkplek, kampeeruitrusting, benodigdheden voor achterklepfeesten en nog veel meer.
LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten of te laten draaien voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, zal dit leiden tot ernstige motorschade die niet onder de garantie valt.

WERKING

Generatoruitlaat bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.
Gebruik generatoren UITSLUITEND buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren uitsluitend buiten en uit de wind, ver verwijderd van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes. Zie afbeelding 1.
• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen zich gevaarlijke concentraties koolmonoxide ophopen. Een open deur of een draaiende ventilator biedt GEEN adequate ventilatie. Zie afbeelding 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U kunt een koolmonoxidevergiftiging hebben.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet aanbevolen worden voor gebruik met dit product. Het aanbrengen van onbevoegde modificaties en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.
LET OP
In bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
LET OP
Controleer de fysieke toestand van het product voor elk gebruik. Controleer op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN GEBRUIKEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Denk goed na over de wind- en luchtstromen bij het plaatsen van de generator.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een ondergrond met los materiaal zoals zand of gemaaid gras kan ervoor zorgen dat er vuil door de generator wordt opgenomen dat koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen zich gevaarlijke concentraties koolmonoxide ophopen. Koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator NIET achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats waar de generator en/of de uitlaatdemper niet voldoende kunnen worden gekoeld. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat er gevaarlijke concentraties CO kunnen ontstaan.
• Plaats generatoren NIET in een afgesloten ruimte tijdens het gebruik.
• Gebruik de generator ALLEEN BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen, zoals aanbevolen door het Amerikaanse ministerie van Volksgezondheid en Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden kunnen een grotere afstand vereisen.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet te allen tijde op een vlakke, waterpas geplaatste ondergrond staan (ook wanneer deze niet in gebruik is).
• De generator moet zich op minstens 1,5 m afstand van alle brandbare materialen bevinden.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN

Denk na over waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot uw beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokale overheidsinstantie voor een volledige lijst met vereisten.

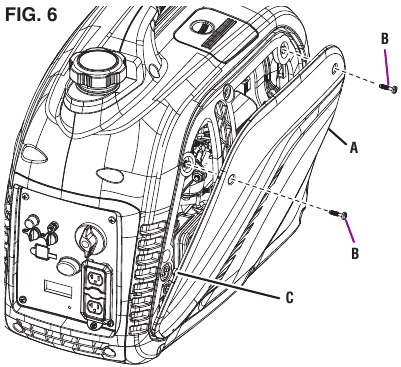

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

1. Serviceklep motor
2. Schroef
3. Pin

1. Oliestok
2. Veilig werkbereik

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is voorzien van de aanbevolen olie. Als u geen motorolie toevoegt voordat u de motor start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.
LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

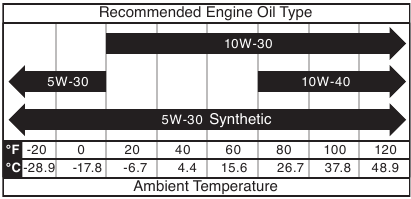

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Als u de generator bij extreme temperaturen gebruikt, raadpleeg dan de volgende tabel.

OPMERKING: Controleer het motoroliepeil voor elk gebruik of om de 8 gebruiksuren.

• Schakel de generator uit en laat de motor minimaal vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Verwijder de serviceklep van de motor om toegang te krijgen tot het luchtfilter, de carburateur, de olievul-/aftapplug en de oliestok. Verwijder de twee schroeven van de klep en verwijder de klep vervolgens voorzichtig met beide handen om te voorkomen dat de oogjes van de klep beschadigd raken.

• Maak het gebied rond de oliestok schoon.

Voor het eerste bijvullen van olie:

• Draai de oliestok langzaam los en verwijder deze.
• Giet de meegeleverde motorolie met behulp van de trechter langzaam in het olievulgat. Stop regelmatig om er zeker van te zijn dat u niet te veel vult.

OPMERKING: Uw generator is functioneel getest in de fabriek en kan minimale restolie bevatten. Er is extra olie nodig om het apparaat te laten werken. Vul niet te veel.

• Plaats de oliestok terug en draai deze vast.
• Installeer de serviceklep van de motor en draai de vergrendelknop in de vergrendelde positie om de klep vast te zetten.

Om het oliepeil te controleren:

• Draai de oliestok langzaam los en verwijder deze.
• Maak de oliestok schoon en plaats deze terug in het olievulgat. Draai de oliestok niet vast.
• Verwijder de oliestok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan geleidelijk de aanbevolen motorolie toe en controleer het opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliestok terug en draai deze handvast aan.
• Installeer de serviceklep van de motor en de schroeven. Draai stevig vast.

BENZINEVEREISTEN

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur die wordt veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen ongelode benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, ongelode benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERVUILDE benzine.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.

• Gebruik GEEN gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.

GEBRUIK VAN BRANDSTOFSTABILISATOR

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

BENZINE BIJVULLEN

1. Tankdop

1. Tankdop
2. Maximale vullijn
3. Zeef

Brand- en explosiegevaar. Verwijder nooit de tankdop en vul de generator niet bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Zet altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u gaat tanken.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode maximale vulring op het brandstofscherm. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Gebruik nooit een gebroken, gescheurde of beschadigde benzinecontainer, benzinetank of ander brandstofartikel.
LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Maak de omgeving rond de tankdop schoon en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen.
  OPMERKING: Het benzineniveau mag NIET hoger zijn dan de rode maximale vulring op de brandstoffilter.
• Installeer de tankdop. Stevig vastdraaien.
• Ruim eventueel gemorste brandstof op.
• Verplaats u minstens 10 meter van het tankgebied voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig de brandstoffilter voor en na elke tankbeurt van vuil. Verwijder de brandstoffilter door deze licht samen te drukken terwijl u hem uit de brandstoftank verwijdert.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 300 meter toename van de hoogte ten opzichte van zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogten boven 1.500 meter. Werking zonder deze aanpassing leidt tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.
LET OP
Gebruik de generator NIET op hoogten onder 600 meter met de kit voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

Carburateurkit voor grote hoogte

Part# 518921-01

DATACENTER

1. Spanning
2. Stroomsterkte
3. Levensduur in uren
4. Brandstofniveau
5. Runtime/onderhoudsherinnering
6. Mode button

Druk op de Mode button om door de datadisplaymodi te bladeren.
Voltage: Geeft de huidige voltage output weer.
Frequency (Hz): Geeft de stroom output frequentie in Hertz weer.
Lifetime Hours: Geeft de totale runtime in uren weer.
Fuel Level: Geeft aan hoeveel benzine er in de tank zit.
Run Time/Maintenance: Geeft de huidige runtime weer. Reset naar nul wanneer afgesloten. Onderhoudsherinnering wordt weergegeven wanneer vereist. Maintenance Codes:
P25 – Ververs motorolie
P50 – Reinig luchtfilter, ververs motorolie
P100 – Ververs motorolie, reinig luchtfilter, vervang brandstoffilter

INLOOPTRAJECT

Voor een goed inlooptraject mag u de eerste vijf uur van gebruik niet meer dan 50% van het nominale loopvermogen overschrijden.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopperiode. Volledig synthetische olie kan een goede breuk en plaatsing van de zuigerveren voorkomen.
Varieer de belasting af en toe, zodat de statorwikkelingen kunnen opwarmen en afkoelen en de zuigerveren kunnen worden geplaatst.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator zich op een veilige, geschikte locatie bevindt.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• Het olie- en brandstofniveau zich binnen het veilige werkbereik bevinden.
• Alle belastingen zijn losgekoppeld van de stopcontacten op het bedieningspaneel.
• De ECO mode switch in de stand OFF staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

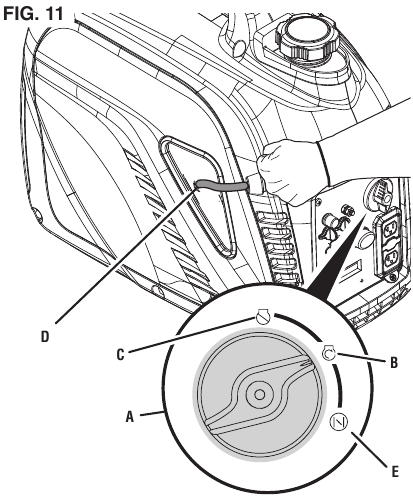

DE GENERATOR STARTEN

1. Engine/fuel control switch
2. Run
3. OFF
4. Trek aan het terugslaghandvat
5. Choke

1. 120 Volt AC 18 ampère stopcontacten
2. Parallel operation outlets
3. ECO mode switch
4. Reset button
5. USB-poorten
6. Overbelasting LED
7. Output ready LED

• Plaats de generator op een veilige, geschikte locatie.
• Koppel alle belastingen los. Zorg ervoor dat de ECO mode switch in de stand OFF staat.
• Controleer het olie- en brandstofniveau. Voeg indien nodig brandstof of olie toe zoals eerder beschreven.
• Plaats de engine/fuel control switch in de aan-stand ( I ).
• Pak het terugslaghandvat stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Trek op dit punt snel het terugslaghandvat weg van de generator totdat de motor start.
  OPMERKING: Laat het terugslaghandvat na het starten van de unit voorzichtig terug op zijn plaats zakken. Laat het niet tegen de unit terugklappen. Tijdens het eerste starten kunnen extra rukken nodig zijn om de brandstofpomp te vullen.
• Wanneer de OUTPUT READY LED oplicht, kunt u veilig belastingen aansluiten op de stopcontacten op het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de wattage-vereisten voor alle aangesloten apparaten overeenkomen met de mogelijkheden van uw generator.
• Sluit het grootste apparaat aan en start het.
• Laat de generator output stabiliseren. Eenmaal stabiel moet de motor soepel lopen en moet het apparaat naar behoren functioneren.
• Sluit het volgende grootste apparaat aan en start het.
• Laat de generator output stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE GENERATOR STOPPEN

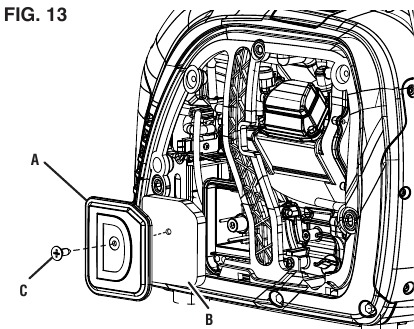

Zie Afbeeldingen 12 - 13.

1. Air Filter Cover
2. Luchtfilter
3. Schroef

• Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
• Laat de generator op "onbelast" draaien om de temperatuur van de motor en de dynamo te verlagen en te stabiliseren.
• Zet de engine/fuel control switch in de uit-stand ( O )

Om het apparaat snel te stoppen in een noodgeval:

• Zet de engine/fuel control switch in de uit-stand ( O )

INDICATOR LAAG OLIEPEIL

Zie Afbeelding 13.
De LOW OIL LED op het bedieningspaneel gaat branden wanneer het oliepeil van het apparaat laag is of er geen olie meer is. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, vult u motorolie bij zoals eerder in dit hoofdstuk is beschreven. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS

Zie Afbeelding 13.
LET OP
Start de generator altijd met de ECO mode switch in de stand OFF. Laat het motortoerental stabiliseren en de OUTPUT READY LED oplichten voordat u de ECO mode switch in de stand ON zet.
LET OP
Gebruik de ECO-modus niet in parallelle werking met een andere Westinghouse-invertergenerator.
De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.
Zet de ECO-modus AAN wanneer u kleine apparaten met continue belastingen gebruikt, zoals een computer of elektrisch licht.
Zet de ECO-modus UIT bij het voeden van grote stootbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO-modus in te schakelen, controleert u of de OUTPUT READY LED brandt en drukt u vervolgens de switch in de stand ON. Als er geen belasting aanwezig is, daalt het toerental van de generator tot stationair toerental. De generator detecteert belastingen wanneer ze worden aangebracht en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, zet u de ECO mode switch in de stand OFF.

OVERBELASTINGSRESET

Zie Afbeelding 13.
Overbelast de generator niet. Als de generator een overbelastingssituatie nadert of heeft bereikt, gaat de OVERLOAD LED op het bedieningspaneel branden.
Als de generator bijna overbelast is, knippert de OVERLOAD LED. Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt het apparaat een overbelastingssituatie. Om de levensduur van de generator te verlengen, vermijdt u het gebruik van het apparaat in de buurt van de capaciteit.
Als de generator overbelast is of als er kortsluiting is in een aangesloten apparaat, gaat de OVERLOAD LED continu branden en wordt het apparaat automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische output.

Om de elektrische output na een overbelasting te herstellen:

• Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
• Druk op de RESET button op het bedieningspaneel totdat de OVERLOAD LED uitgaat en de OUTPUT READY LED gaat branden.
• Reset de stroomonderbreker(s) indien geactiveerd.
• Controleer of de beoogde loop- en stootbelastingen de capaciteit van de generator niet overschrijden.
• Sluit elektrische belastingen sequentieel opnieuw aan en laat de generator na elke aangesloten belasting stabiliseren.

USB-POORTEN

Zie afbeelding 13.
Gebruik de USB-poorten en USB-kabels (niet meegeleverd) om USB-compatibele apparaten op te laden, zoals telefoons, tablets en luidsprekers (tot 2,1 ampère).
OPMERKING: De USB-poorten zijn uitsluitend ontworpen voor het opladen en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

PARALLEL SCHAKELEN

Zie afbeelding 13.

Brand- en elektrocutiegevaar. Sluit de parallelle snoeren nooit aan of los wanneer een generator draait.

Een correcte aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, probeer niet een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.
LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanning veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.
Parallel schakelen geeft u de mogelijkheid om te koppelen aan een compatibele Westinghouse Inverter Generator voor een gecombineerd loop- en piekvermogen.
Een parallelle kabel of een parallelle kabel die op een stopcontact is gemonteerd, is vereist voor parallel schakelen. Compatibele snoeren zijn afzonderlijk verkrijgbaar.
Raadpleeg de gebruikershandleiding die bij uw parallelle snoer of parallelle kabel die op een stopcontact is gemonteerd, is meegeleverd voor installatie- en bedieningsinstructies.

ONDERHOUD

TRANSPORT

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen alvorens te transporteren.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om de unit op te tillen of om lastbegrenzers zoals touwen of spanbanden te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door een van de andere onderdelen vast te houden.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren of, indien mogelijk, laat de brandstof leeglopen of laat de motor draaien totdat de brandstoftank leeg is voor transport.

Brandgevaar. Kantel de generator NIET of leg hem niet op zijn kant. Brandstof of olie kan lekken en schade aan de generator kan optreden.

Per ongeluk opstarten. Koppel de bougiestekker (zie afbeelding 17) los van de bougie wanneer u onderhoud aan de generator uitvoert.

1. Aftapkraan
2. Aftapslang

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete componenten 30 minuten afkoelen voordat u een onderhoudsprocedure uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken. LET OP Controleer de fysieke conditie van het product voor elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangende onderdelen of hulp contact op met onze klantenservice.
Om de levensduur van dit product te verlengen, volgt u de instructies voor onderhoud en verzorging in dit gedeelte. Neem contact op met de klantenservice voordat u onderdelen vervangt die onder de terugroepactie of garantie vallen.

DE GENERATOR REINIGEN

Bewaar of gebruik uw generator niet in een vuile, stoffige of corrosieve omgeving. Zorg ervoor dat er geen vreemde materialen en vuil de ventilatieopeningen op de unit verstoppen.
Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als de unit moet worden gereinigd, gebruik dan een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruik perslucht met lage druk (niet meer dan 25 psi) om de ventilatieopeningen te reinigen.
Gebruik nooit benzine als reinigingsmiddel.

HET LUCHTFILTER REINIGEN/VERVANGEN

Zie afbeelding 13.
Houd het luchtfilter schoon. Een vuil luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder een geplaatst luchtfilter.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Draai de schroeven los en verwijder de onderhoudsklep van de motor.
• Verwijder de schroef en de luchtfilterafdekking.
• Verwijder het luchtfilter uit het luchtreinigerhuis en plaats het in een geschikte reinigingscontainer. Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte container.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk reinigingsmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.
  LET OP
  Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Oefen alleen langzame maar stevige knijpbewegingen uit.
• Spoel het luchtfilter door het in schoon water onder te dompelen en langzaam te knijpen. Laat het filter goed drogen.
  LET OP
  Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
• Dompel het luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
• Installeer het luchtfilter in het luchtreinigerhuis en installeer de afdekking van het luchtfilter opnieuw.
• Installeer de onderhoudsklep van de motor en draai de vergrendelknop in de vergrendelde positie om hem vast te zetten.

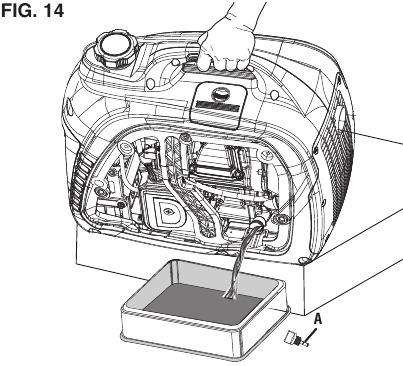

DE MOTOROLIE VERVERSEN

1. Oliepeilstok

Voor optimale prestaties dient u de motorolie te verversen volgens de cijfers die zijn aangegeven in het onderhoudsschema of de motorhandleiding (indien van toepassing). Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen.
OPMERKING: Ververs de olie terwijl de motor warm is, maar niet heet. Warme motorolie loopt sneller en grondiger weg dan koele smeermiddelen. Contact met hete smeermiddelen veroorzaakt ernstige brandwonden.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de schroeven los en verwijder de onderhoudsklep van de motor.
• Reinig het gebied rond de oliepeilstok.
• Draai de oliepeilstok langzaam los en verwijder hem.
• Plaats een olieopvangbak (of een geschikte container) onder het vul-/aftapgat voor de olie.
• Kantel de generator om de olie af te tappen.
• Nadat de olie volledig is afgetapt, plaatst u de generator in een rechtopstaande positie.
• Vul de olie bij zoals beschreven in het gedeelte Gebruik.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Maak eventueel gemorste olie schoon.
• Installeer de onderhoudsklep van de motor en de schroeven. Draai stevig vast.

DE BOUGIE REINIGEN/VERVANGEN

1. Bougie
2. Bougiestekker
3. Isolator
4. Elektrode

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, overslaan of kan voorkomen dat de motor start.
Zorg ervoor dat de bougie schoon is en de juiste afstand heeft. Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Til de onderhoudsklep van de bougie op om toegang te krijgen tot het bougiegebied.
• Verwijder de bougiestekker door de stekker stevig recht van de motor weg te trekken.
• Reinig het gebied rond de bougie.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.
  LET OP
  Oefen nooit zijdelingse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
• Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
• Meet de elektrodenafstand van de bougie met een draad-type voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
  Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)
• Installeer de bougie voorzichtig met de hand vast en draai vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
• Installeer de bougiestekker en sluit de onderhoudsklep van de bougie.

DE VONKENVANGER REINIGEN

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

Controleer en reinig de vonkenvanger volgens de cijfers die zijn aangegeven in het Onderhoudsschema of de motorhandleiding (indien van toepassing). Als de vonkenvanger niet wordt gereinigd, leidt dit tot verminderde motorprestaties.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de schroeven en de demperafdekking.
• Verwijder de schroef waarmee de vonkenvangerbeugel is bevestigd.
• Verwijder de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een staalborstel.
• Installeer de vonkenvanger, het scherm en de beugel opnieuw. Draai de schroeven stevig vast.

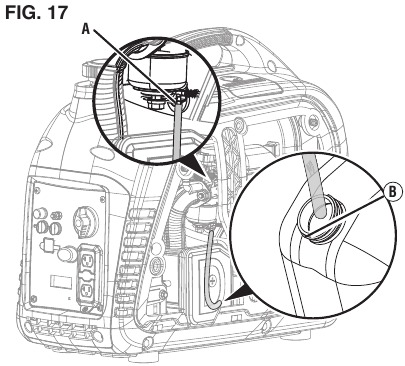

HET LEEGMAKEN VAN DE BRANDSTOFTANK EN DE VLOTTERBAK VAN DE CARBURATEUR

Zie afbeeldingen 17 - 19.

1. Benzine UIT

BEWAAR benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om te voorkomen dat er gom en vernis in de carburateur ontstaan. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, -verslechtering en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

De vlotterbak leeg laten lopen:

• Zet de motor-/brandstofregelschakelaar in de stand GASOLINE OFF (BENZINE UIT).
• Maak de schroeven los en verwijder de onderhoudsafdekking van de motor.
• Zoek de aftapkraan aan de onderkant van de vlotterbak van de carburateur.
• Bevestig een afvoerslang op de aftapkraan.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai de aftapkraan tegen de klok in om te openen.
• Sluit de aftapkraan door met de klok mee te draaien wanneer de vlotterbak leeg is. Installeer de onderhoudsafdekking van de motor.

De vlotterbak droog laten draaien:

• Start de generator zoals eerder beschreven.
• Nadat de motor is gestart, zet u de motor-/brandstofregelschakelaar in de stand GASOLINE OFF (BENZINE UIT).
• Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
• Zet de motor-/brandstofregelschakelaar in de stand OFF (UIT).

De brandstoftank leeg laten lopen:
LET OP
Om schade aan het apparaat te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegmaakt. Zie De motorolie vervangen voor meer informatie.

• Zet de motor-/brandstofregelschakelaar in de stand OFF (UIT).
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
• Gebruik een in de handel verkrijgbare handpomp voor benzine (niet meegeleverd) en hevel de benzine uit de brandstoftank in een goedgekeurde benzinecontainer. Gebruik GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden leeggemaakt met behulp van de aftapschroef van de carburateur en de afvoerslang, zoals eerder beschreven. Houd de motor-/brandstofregelschakelaar in de stand OFF (UIT) om brandstof van de tank door de carburateur te laten stromen.

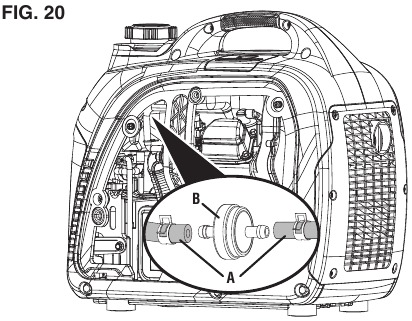

DE BRANDSTOFFILTER VERVANGEN

1. Brandstofleiding
2. Brandstoffilter

Na verloop van tijd kan het brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, moet u het brandstoffilter vervangen volgens de afbeeldingen die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing).

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Tap de brandstoftank af zoals eerder beschreven.
• Verwijder de schroeven waarmee het bedieningspaneel is bevestigd.
• Verwijder het bedieningspaneel.
• Zoek de brandstoffilter en let op de oriëntatie van de filter.
• Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen van de filter af.
• Installeer de brandstofleidingen op de nieuwe filter. Zorg ervoor dat de brandstoffilter correct is georiënteerd.
• Plaats de onderhoudsafdekking van de motor terug en draai de schroeven stevig vast.

DE SPELING VAN DE KLEPPEN CONTROLEREN/AFSTELLEN

1. Tuimelaardeksel
2. Bout
3. Pakking

1. Afstelschroef
2. Contramoer
3. Voelermaat
4. Tuimelaar
5. Klepsteel
6. Duwstang

LET OP
Het controleren en afstellen van de klepspeling moet worden gedaan als de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de terugslaghendel om de motor naar het bovenste dode punt (BDP) te draaien. Kijk door het bougiegat; de zuiger moet bovenaan staan (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten bij BDP in de compressieslag. Zo niet, draai de motor 360°.
• Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.

  	Inlaatklep	Uitlaatklep
  Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
  Koppel	8-12 Nm	8-12 Nm

• Als een afstelling nodig is, draait u de contramoer los. Schuif de juiste voelermaat tussen de tuimelaar en de klepsteel.
• Draai de afstelschroef op de duwstang vast om de gespecificeerde speling te verkrijgen.
  OPMERKING: U moet kunnen voelen dat de tuimelaar de voelermaat raakt.
• Houd de afstelschroef op zijn plaats en draai de moer vast.
  Koppel: 12 Nm (106 inch-pound)
• Controleer de klepspeling opnieuw.
• Als er geen verdere afstellingen nodig zijn, voer deze procedure uit op de andere klep.
• Als u klaar bent, installeert u de pakking, het tuimelaardeksel en de bougie.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve aanslag in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve aanslag beperkt de brandstoftoevoer, waardoor de motor na een langere opslagperiode mogelijk niet meer start. Het gebruik van brandstofstabilisator verlengt de houdbaarheid van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator fulltime te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermende afdekkingen terug op het bedieningspaneel van de generator. Maak de buitenkant van de generator schoon en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermende afdekkingen terug op het bedieningspaneel van de generator. Maak de buitenkant van de generator schoon en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper. Laat de vlotterbak van de carburateur leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de voorschriften van de staat en de plaatselijke voorschriften.)
6 maanden of langer	Plaats alle beschermende afdekkingen terug op het bedieningspaneel van de generator. Maak de buitenkant van de generator schoon en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper. Laat de vlotterbak van de carburateur en de brandstoftank leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de voorschriften van de staat en de plaatselijke voorschriften.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de terugslaghendel om de motor langzaam te draaien en het smeermiddel te verdelen. Plaats de bougie terug. Ververs de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik onder ongunstige omstandigheden, zoals hieronder vermeld.
OPMERKING: Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Voor elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Motorolie controleren	X
Motorolie vervangen1		X	X
Luchtfilter reinigen2			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepspeling inspecteren/afstellen3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
Vervang de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen. Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-servicepartner.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start, maar valt dan uit	Brandstofniveau is laag of uitgeput.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte lage-oliestandsschakelaar.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start niet	Geen brandstof.	Tank bij.
	Oude benzine, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de benzinetank af. Tank bij met verse benzine.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED brandt, zet dan de motor-/brandstofbedieningsschakelaar in de OFF stand. Voeg motorolie toe.
	Bougie nat van de brandstof (motor verzopen).	Wacht vijf minuten. Zet de motor-/brandstofbedieningsschakelaar in de OFF stand. Trek de terugslaghendel snel een paar keer over. Als de generator niet start, verwijder dan de bougie en droog deze af.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Plaats opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert bij belasting	Vervuild luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-contactdozen	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) uitgeschakeld.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

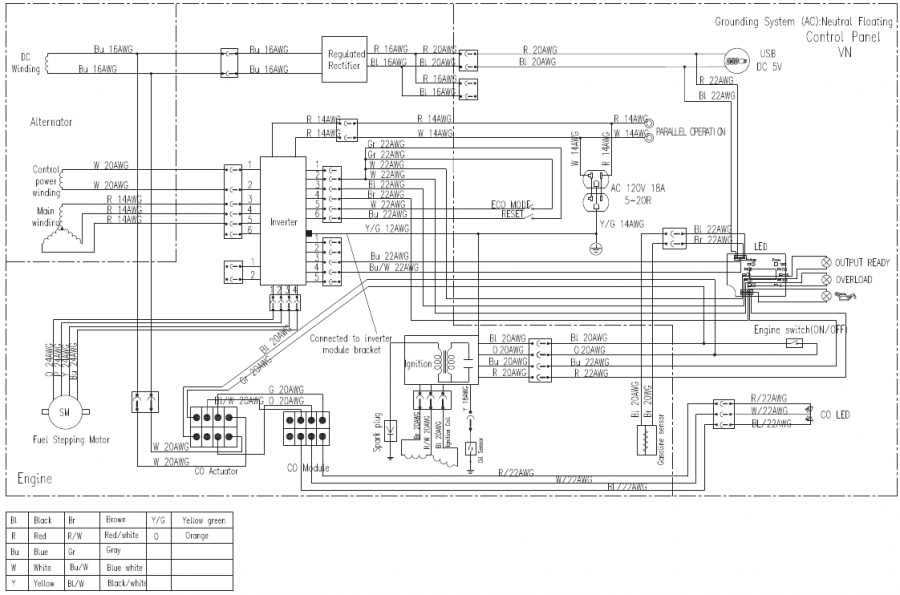

SCHEMA'S

www.WestinghouseOutdoorPower.com
Service Hotline (855) 944-3571 777
Manor Park Drive, Columbus, OH 43228

Referenties

• http://www.p65warnings.ca.gov
• Warranty Registration | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov/product
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen2800 - Handleiding invertergenerator

Beschikbare talen
