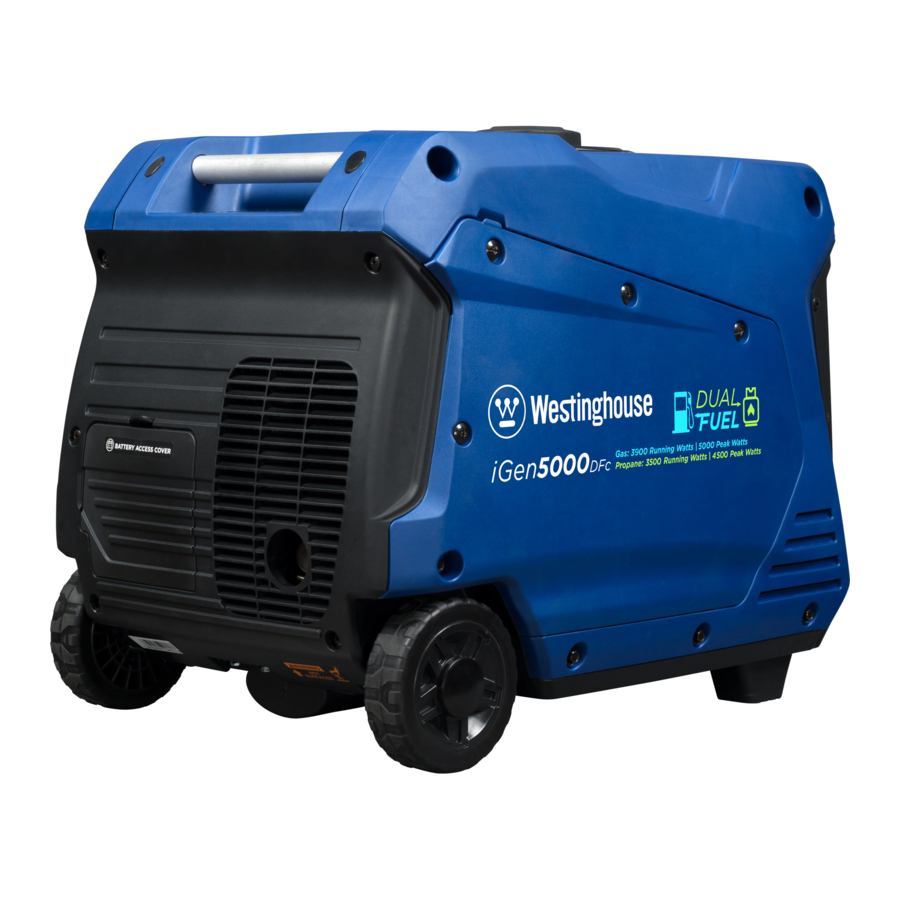

Westinghouse iGen5000DFc - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan bekend is in de staat Californië dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhoud van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of eraan onderhoud pleegt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

PRODUCTREGISTRATIE

Voor probleemloze garantie is het belangrijk om uw Westinghouse-product te registreren.
U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration.
• De bovenstaande QR-code scannen met uw smartphonecamera om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantie.

SPECIFICATIES

AC-spanning		120V
Vermogen (lopend) benzine		3900W
Vermogen (piek) benzine		5000W
Vermogen (lopend) propaan		3500W
Vermogen (piek) propaan		4500W
AC-stroom benzine/propaan		32,5A/29,2A
DC-spanning		5V
DC-stroom		Twee 2.1A
Frequentie		60 Hz
Fase		Enkel
RPM		3.600
Vermogensfactor		1.0
Isolatieklasse		F
Maximale omgevingstemperatuur		104°F (40°C)
Brandstoftype		Ongelode benzine (87–93 octaan) Gebruik geen E15- of E85-brandstof in dit product.
Brandstofcapaciteit		3,4 gallons (12,8 liter)
Oliecapaciteit		0,63 quarts (0,6 liter)
Olietype		SAE 10W-30

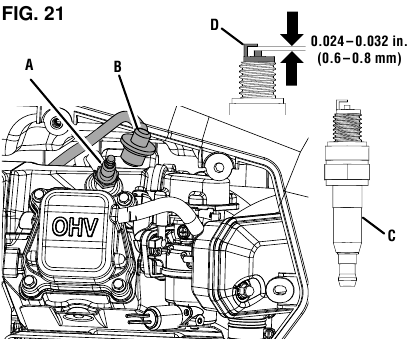

Bougie		F7RTC
Bougieafstand		0.024 – 0.032 in. (0,6 – 0,8 mm)
Inlaatspeling klep		0.0031 – 0.0047 in. (0,08 – 0,12 mm)
Uitlaatspeling klep		0.005 – 0.007 in. (0,13 – 0,17 mm)
AC-aardingssysteem		Neutraal zwevend

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (– 5°C) en 104°F (40°C). Indien nodig kan dit product korte tijd worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het vóór gebruik weer binnen het optimale temperatuurbereik worden gebracht. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver verwijderd van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorcondities, enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau, en neemt ook af met ongeveer 1% per 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.
LET OP
Het effect van de hoogte op het vermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal het vermogen van de generator verminderen. Neem contact op met ons serviceteam om hoogtekits te bestellen.
LET OP
Bedankt voor het kiezen van Westinghouse! LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.
Als u een vraag heeft of een probleem ondervindt met uw Westinghouse-aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of in de buurt van de generator is.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent aandacht, wees alert, uw veiligheid is in het geding! Lees en houd u aan de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
OPMERKING: Geeft een procedure, werkwijze of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

SYMBOOL	OMSCHRIJVING
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Elektrische schok
	Verbrandingsgevaar. Raak geen hete oppervlakken aan.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd een veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Generatoruitlaatgassen bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.
Gebruik generatoren UITSLUITEND buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de windrichting, ver weg van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker en batterijback-up in woonruimtes.

  1. Uitlaatgassen (CO)
  2. Alleen BUITEN gebruiken en VER WEG van ramen, deuren en ventilatieopeningen
  3. CO-melders in woonruimtes

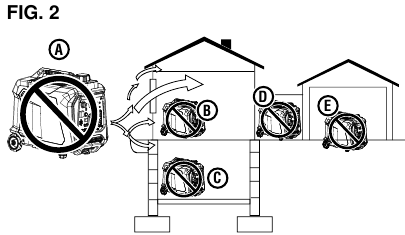

• Incorrect gebruik – Gebruik een generator NOOIT in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.

  1. Uitlaatgassen (CO)
  2. Woonruimte
  3. Kelderkruipruimte
  4. Entree/Portaal/Bijkeuken
  5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U lijdt mogelijk aan koolmonoxidevergiftiging.

Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektriciteitsnet van een gebouw, tenzij de generator en een transferschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften. Het niet correct isoleren van de generatorstroom kan schade aan eigendommen veroorzaken en een gevaarlijke terugkoppeling van elektriciteit creëren die nutsbedrijven kan doden of ernstig kan verwonden.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product worden geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die kunnen leiden tot de dood of ernstig letsel.
LET OP
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker en batterijback-up in woonruimtes.

• Dit product mag UITSLUITEND buitenshuis worden gebruikt.
• Gebruik een generator NOOIT in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator alleen BUITEN en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• De National Electrical Code vereist het gebruik van een transferschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator is aangesloten op het elektriciteitsnet van een gebouw. Transferschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugkoppeling van elektrische stroom naar het elektriciteitsnet.
  OPMERKING: Een transferschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische voorschriften. Sommige rechtsgebieden vereisen mogelijk dat de installatie wordt geïnspecteerd door lokale autoriteiten. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.
• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bewaar en gebruik het apparaat op een droge of overdekte (maar niet afgesloten) locatie.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren op een minimumafstand van 3 meter van een draaiende generator.
• Houd een veilige afstand aan. Houd tijdens het gebruik en de opslag een vrije ruimte van minimaal 1,5 meter aan alle zijden van de generator, inclusief boven het hoofd. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De hitte die wordt gegenereerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare objecten te ontsteken.
• Gebruik het apparaat niet in ruimtes waar ontvlambare of gevaarlijke materialen worden opgeslagen, waaronder benzinestations en aardgasvulstations.
• Gebruik de generator niet op blote voeten, met natte handen of voeten, staand in water of in natte omstandigheden.
• Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Verbrandingsgevaar. Raak geen hete oppervlakken aan.
• Raak de geluiddemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in de directe baan van de uitlaatgassen.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke toestand van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangende onderdelen of hulp contact op met onze klantenservice.
• Voor optimale prestaties gebruikt u de generator bij temperaturen tussen -5 °C (23 °F) en 40 °C (104 °F) met een maximale relatieve vochtigheid van 90%.
• Controleer voor het starten van de generator alle vloeistoffen (olie en benzine).
• Verwijder de oliepeilstok of tankdop niet als de generator draait.
• Draai de oliepeilstok na het bijvullen van olie en de tankdop na het bijvullen van benzine goed vast.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• De generator trilt en stuitert tijdens normaal bedrijf. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die door de trilling is veroorzaakt. Vervang of repareer beschadigde onderdelen indien nodig. Gebruik de generator of onderdelen die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die op deze generator worden gebruikt, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Voordat u de generator vervoert, koppelt u de bougiestekker los, laat u de brandstoftank leeglopen en zet u het apparaat goed vast.
• Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic vel of absorberend kussen onder het apparaat om uw voertuig te beschermen.
• Om de levensduur van dit product te verlengen, volgt u de instructies in het gedeelte Onderhoud van deze handleiding.
• Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een verkeerd of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud zijn gebruikt van de generator voordat u deze gaat gebruiken.

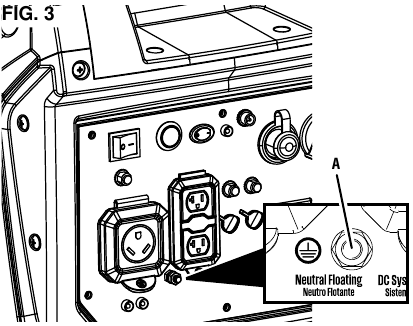

AARDING

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
Het generatorneutraal is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende onderdelen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpin van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken vereisen echter mogelijk aarding om het risico op schokken of elektrocutie te verminderen.
Raadpleeg een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator voordat u de aardklem gebruikt.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Gevaar voor brand en explosie. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en verbrandingsgevaar. Draai de brandstofdop NOOIT los of verwijder deze NOOIT terwijl de generator draait. Schakel het apparaat uit en laat het minstens vijf minuten afkoelen voordat u benzine toevoegt. Draai de brandstofdop langzaam los.

Probeer in geval van een benzinebrand de vlam niet te doven, tenzij de motor-/brandstofschakelaar in de OFF -stand staat. Het inbrengen van een blusser in een generator met een open brandstofschakelaar kan een explosiegevaar opleveren.

• Brandgevaar. Benzine is zeer brandbaar. Behandel met zorg.
• Gebruik benzine nooit als schoonmaakmiddel.
• Benzine is een huidirritant en moet onmiddellijk worden verwijderd als het in contact komt met de huid.
• Bewaar benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of een automatische ontsteking hebben.
• Houd benzine uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare materialen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een duidelijke geur, dit helpt om mogelijke lekken snel op te sporen.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Niet roken bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de benzinetank.
• Draag oogbescherming tijdens het tanken.
• Voordat u brandstof aan de generator toevoegt, schakelt u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Draai de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatgassen de brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulring op het brandstoffilter. Door het benzineniveau op of onder de vulring te houden, is er ruimte voor brandstofuitzetting. Het te vol tanken van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorsde brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat het gebied drogen voordat u de generator bedient. Probeer NOOIT gemorste brandstof weg te branden.
• Draai de brandstofdop goed vast na het toevoegen van benzine.
• Dek de brandstofdop niet af terwijl de generator in werking is. Het afdekken van de dop kan ervoor zorgen dat de motor uitvalt of het product beschadigt.
• Laat de brandstof weglopen voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

VLOEIBAAR PETROLEUMGAS (LPG/PROPANE)

Gevaar voor brand en explosie. Gebruik nooit een gascontainer, LPG/propaanslang, propaancilinder of een ander brandstofitem dat beschadigd lijkt. Als er een sterke propaangeur is tijdens het gebruik van de generator, sluit dan onmiddellijk de propaancilinderklep volledig. Zodra de propaan is uitgeschakeld, gebruikt u zeepsop om te controleren op lekken op de slang en de aansluitingen op de tankklep en de generator. Rook niet en steek geen sigaret op en controleer niet op lekken met behulp van een open vuurbron, zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Gevaar voor brand en explosie. Gebruik alleen goedgekeurde propaancilinders met een Overfilling Prevention Device (OPD)-klep. Houd de tank altijd in een verticale positie met de klep aan de bovenkant en op de grond op een vlakke ondergrond. Zorg ervoor dat tanks niet in de buurt van een warmtebron staan. Schakel bij transport en opslag de propaancilinderklep in de volledig gesloten positie en koppel de tank los. Zorg ervoor dat u de generatorinlaat en de tankuitlaat altijd afdekt met beschermende plastic doppen.

• LPG/propaan is zeer brandbaar en explosief.
• Probeer in geval van een LPG/propaanbrand de vlam NIET te doven als de brandstofklep in de gasstand staat. Het inbrengen van een blusser in een generator met een open brandstofklep kan een explosiegevaar opleveren.
• LPG/propaan kan zich op lage plaatsen ophopen omdat het zwaarder is dan lucht.
• LPG/propaan heeft een duidelijke geur toegevoegd om mogelijke lekken te helpen opsporen. Als er een geur is, gebruik de motor dan NIET.
• Houd een propaancilinder altijd in een rechtopstaande positie.
• Zorg er bij het verwisselen van propaancilinders voor dat de tankklep van hetzelfde type is.
• LPG/propaan zal de huid verbranden. Vermijd te allen tijde huidcontact.
• Houd de propaancilinder uit de buurt van de generatoruitlaat.
• Voor grote (500 – 1.000 gallon) propaancilinders is een gecertificeerde loodgieter nodig om de brandstofleiding naar de generator te installeren en de losse regelaar wordt niet gebruikt (de regelaar die aan de brandstoftank is bevestigd). De druk, gemeten aan de regelaar die op de generator is gemonteerd, moet 7 tot 14 inch waterkolom zijn. Een gecertificeerde loodgieter moet ervoor zorgen dat de druk correct is of indien nodig een step-down regelaar installeren.
• Zorg ervoor dat de generator en de propaancilinder op een vlakke ondergrond staan voordat u ze bedient.
• Als er een propaangeur is, start het apparaat dan niet, omdat er een mogelijk lek kan zijn. Plaats nooit een propaancilinder in de buurt van de motoruitlaat.
• Zorg er bij het transport voor dat de propaancilinder en de LPG/propaanslang niet aan de generator zijn bevestigd.
• Bewaar de propaancilinder uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar de propaancilinder niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of een automatische ontsteking hebben.

LEKTESTEN

LET OP
Aansluitingen op de slang en de propaaninlaat zijn in de fabriek getest om er zeker van te zijn dat er geen gaslekken zijn. Door verzending en behandeling kunnen aansluitingen echter los zijn gekomen. We raden aan om altijd op lekken te testen voordat u de generator gebruikt.

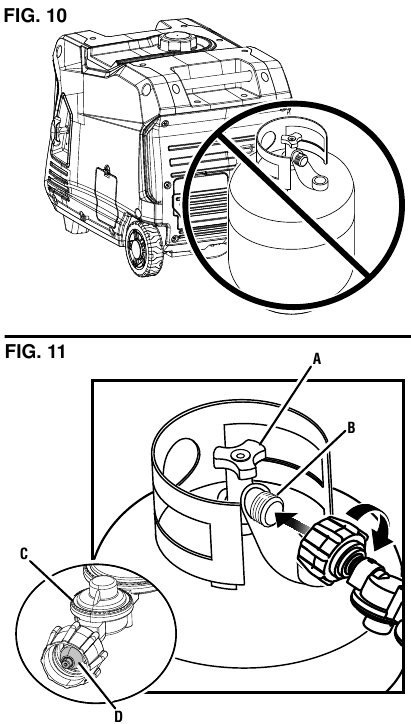

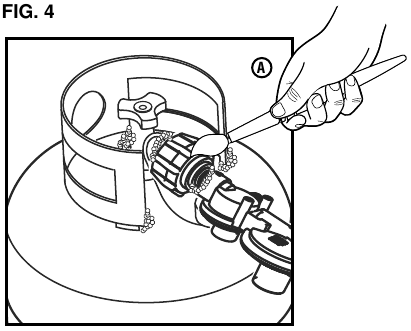

Om te testen op LPG/propaanlekken:

• Sluit de LPG/propaanslang aan op de propaaninlaat van de generator en op de cilinderklep.
• Open de cilinderklep. Als u een suizend geluid hoort, draai dan onmiddellijk de cilinderklep dicht. Dit geluid duidt op een aanzienlijk lek bij de aansluiting. Vervang de cilinder of laat hem repareren.
• Borstel de inlaat, de slangaansluitingen en de LP-gasfles met een zeepoplossing gemaakt van een 20/80-mengsel van milde zeep en water.
• Als er bubbels beginnen te groeien, is er een lek.
  • Als het lek zich bij de inlaat bevindt, neem dan contact op met de klantenservice. GEBRUIK DE GENERATOR NIET.
  • Als het lek zich bij de slangaansluitingen bevindt, installeer de slang dan opnieuw stevig en voer de controle opnieuw uit. Als de lekken aanhouden, GEBRUIK DE GENERATOR NIET.
  • Als het lek zich bij de cilinder bevindt, gebruik of verplaats de cilinder dan niet. Neem contact op met de brandweer of de gasleverancier.

BELANGRIJKE INFORMATIE VOOR DE CO-SENSOR

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbrandende bronnen die in de buurt van de werking worden gebruikt. Als de uitlaatgassen van brandstofverbrandende gereedschappen bijvoorbeeld op een generator met een CO-sensor zijn gericht, kan een uitschakeling worden geïnitieerd als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijke koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofverbrandende bronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.

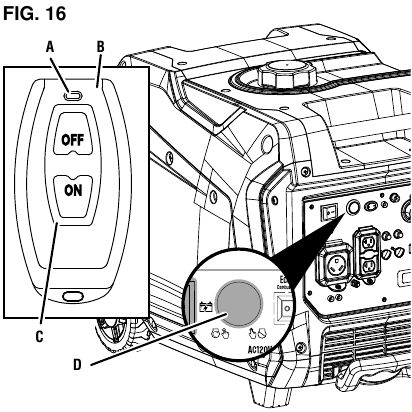

OPMERKING: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.
Generatoren zijn bedoeld voor gebruik buitenshuis, ver van bewoonde gebouwen en met de uitlaatgassen weg van personeel en gebouwen. Als de generator wordt misbruikt en wordt gebruikt op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE controlelampje om de gebruiker te waarschuwen dat er onveilige hoeveelheden koolmonoxide zijn.
Als de generator uitschakelt en het RODE controlelampje knippert, verlaat dan onmiddellijk de ruimte. Wacht tot de koolmonoxide is verdwenen en het RODE controlelampje is uitgeschakeld voordat u terugkeert naar het betreffende gebied. Lees, zodra het veilig is om terug te keren, het actielabel voor verdere stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer koolmonoxidemelder(s) op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD licht in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist was geplaatst, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidedetectoren in uw huis een alarm aangeven, zoek dan onmiddellijk frisse lucht op. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

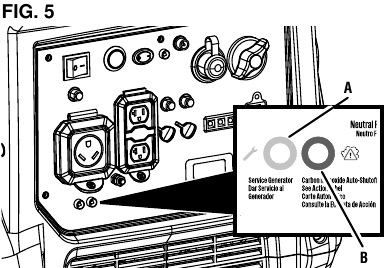

DE CONTROLELAMPJES VAN DE CO-SENSOR BEGRIJPEN

1. Service Generator LED (LED servicegenerator)
2. Automatic Shutoff LED (LED automatische uitschakeling)

KLEUR	OMSCHRIJVING
ROOD	Er hebben zich onveilige hoeveelheden koolmonoxide rond de generator opgehoopt. Na het uitschakelen knippert het RODE controlelampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat de koolmonoxideniveaus boven een veilige drempel zijn gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Zodra het veilig is, verplaatst u de generator naar een open buitenruimte, ver weg van bewoonde ruimtes, met de uitlaatgassen naar buiten gericht. Zodra de generator naar een veilige ruimte is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Laat frisse lucht binnen en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een storing in het CO-sensorsysteem opgetreden. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE controlelampje in het CO-uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een geautoriseerd Westinghouse servicecentrum.

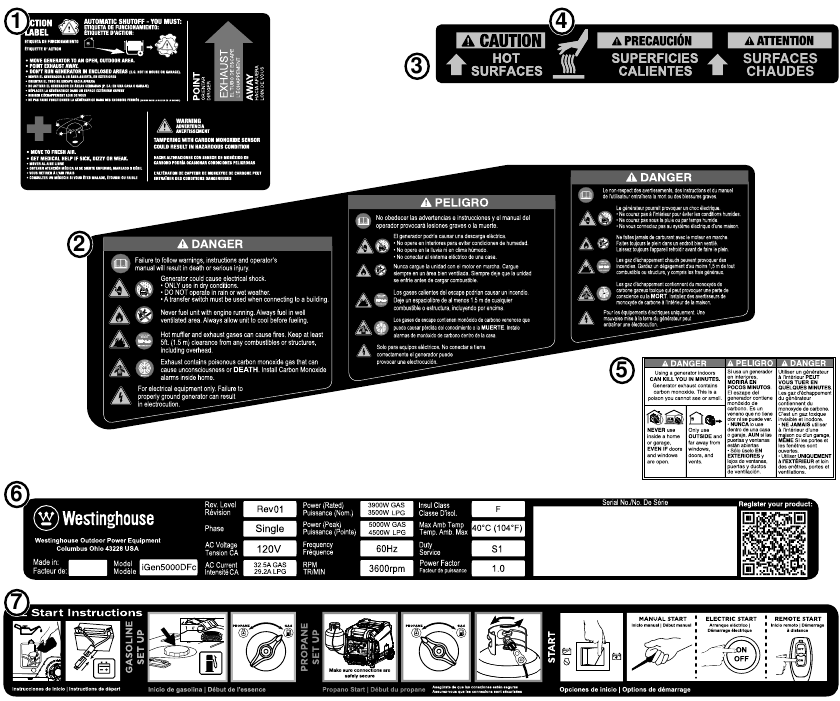

VEILIGHEIDSSTICKERS EN -PICTOGRAMMEN

De volgende informatie staat op de stickers en pictogrammen van uw generator.

1. Actie-label
   Als er zich onveilige hoeveelheden koolmonoxide rond de generator ophopen, wordt de generator automatisch uitgeschakeld. Als het apparaat wordt uitgeschakeld, verlaat dan onmiddellijk het gebied. Als het veilig is om terug te keren, doe dan het volgende:
   • Verplaats de generator naar een open buitenruimte.
   • Richt de uitlaat weg.
   • Gebruik de generator niet in afgesloten ruimtes (bijv. niet in huis of garage).
   • Ga naar de frisse lucht.
   • Zoek medische hulp als u zich ziek, duizelig of zwak voelt.
   •
     Knoeien met de koolmonoxidesensor kan leiden tot een gevaarlijke situatie.
2. Veiligheidssymbolen
3. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
4. Heet oppervlak
   Niet aanraken.
5. Koolmonoxide
   • Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
   • NOOIT gebruiken in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.
6. Specificaties

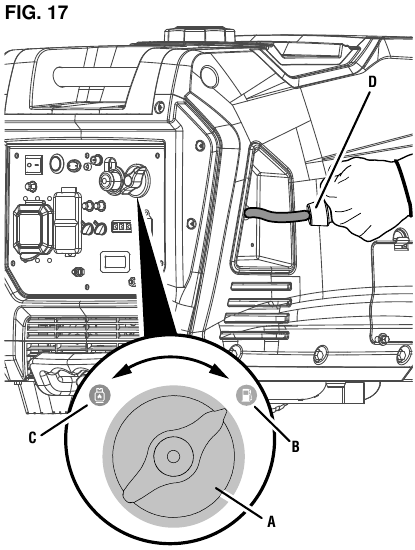

7. EZ Start Instructions
   Startprocedures voor benzine of propaan.

ELEKTRISCH

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèrecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.
Bekijk de Specificaties voor deze generator en noteer de continue en piekvermogens (startwaarden). Over het algemeen geldt: hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale stroomvereisten van alle aangesloten apparaten. De stroomvereisten staan vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.

De stroomvereisten bepalen:

• Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
• Noteer en tel het continue wattage van elk apparaat op. De generator moet continu deze hoeveelheid wattage produceren om de apparaten te laten werken.
• Noteer het piekvermogen (startwaarde) voor elk apparaat. Dit is de momentane stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met het hoogste piekvermogen (startwaarde). Tel het piekvermogen (startwaarde) voor dat apparaat op bij het totale continue wattage voor alle aangesloten apparaten om de totale vereiste piekvermogen voor de generator te bepalen.
  OPMERKING: De totale vereiste piekvermogen gaat uit van het intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piekvermogen bereiken.

GENERATORVERMOGEN BEHEREN

Om de levensduur van de generator te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat aan en start het. De stroomvereisten staan vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.
• Laat de generatoruitgang stabiliseren. Eenmaal stabiel, moet de motor soepel draaien en moet het apparaat goed functioneren.
• Sluit het volgende grootste apparaat aan en start het.
• Laat de generatoruitgang stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om apparaten binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, ver verwijderd van bewoonde ruimtes, met de uitlaat weg gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een AC-apparaat of netsnoer op de generator aansluit:

• Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of netsnoeren kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrisch vermogen van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van het apparaat niet. Het overbelasten van de wattage- en/of ampèrecapaciteit van de generator kan aangesloten apparaten en kritieke generatorcomponenten beschadigen.

FORMAAT VAN VERLENGKABELS

Zorg ervoor dat uw verlengkabel de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken, waardoor de kabel kan oververhit raken of schade aan eigendommen kan veroorzaken. Raadpleeg de richtlijnen van de fabrikant van de kabel voor de juiste maat en lengte.

ONDERDELEN

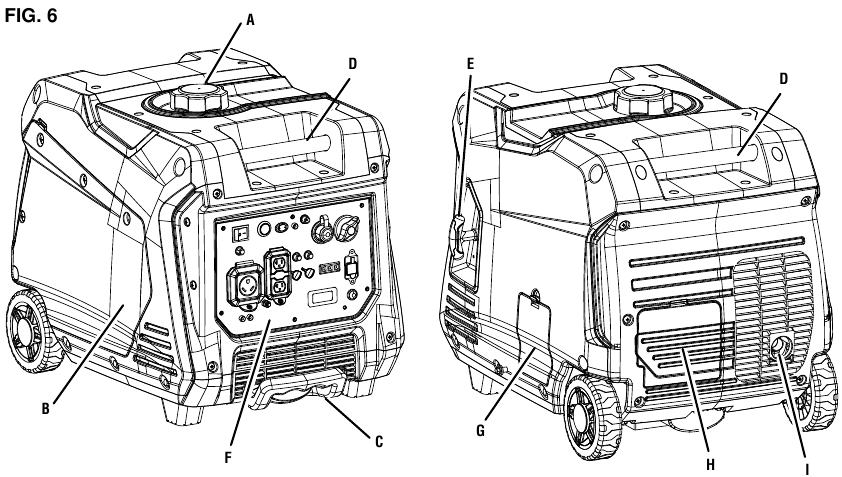

UW GENERATOR BEGRIJPEN

Lees en begrijp de informatie in deze gebruikershandleiding en de informatie op de productetikettering om het risico op letsel en productdefecten te verminderen.

1. Brandstofdop
2. Servicedeksel motor
3. Uitschuifbare handgreep
4. Draaghandgrepen
5. Terughandgreep
6. Bedieningspaneel
7. Olietoegangsdeksel
8. Batterijtoegangsdeksel

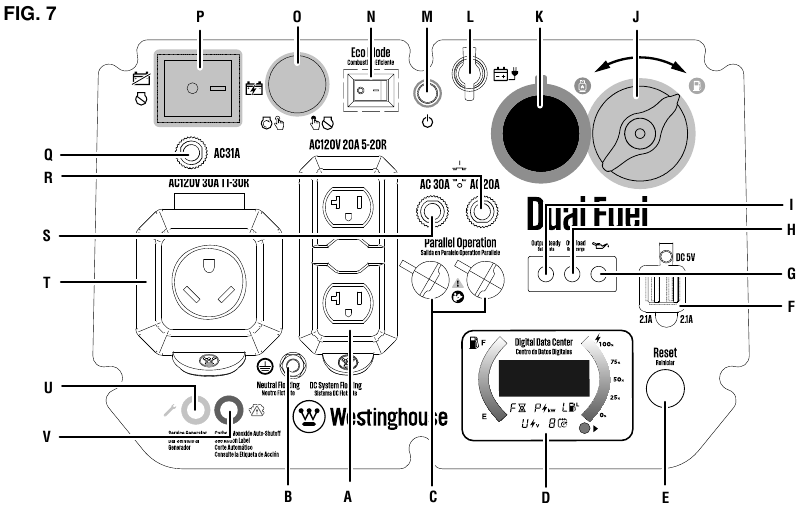

9. Geluiddemper/vonkenvanger

1. 120 Volt AC 20 A-stopcontacten
2. Aardaansluiting
3. Aansluitingen voor parallelbedrijf
4. Datacenter
5. Resetknop
6. USB-poorten
7. Laag oliepeil-LED
8. Overbelastings-LED
9. Uitgang gereed-LED
10. Brandstofselector
11. LPG/propaan-ingang
12. Batterijlader
13. Batterij-indicator
14. ECO-modusschakelaar
15. Elektrische startknop
16. Batterijschakelaar
17. Hoofdschakelaar
18. 20 A-stroomonderbreker
19. 30 A-stroomonderbreker
20. 120 Volt AC 30 A-stopcontact
21. Servicemelding generator-LED
22. Automatische uitschakeling-LED

120 VOLT AC-STOPCONTACTEN
Dit apparaat heeft een 120V, 30A RV-stopcontact en een duplex 120V, 20A-stopcontact waarmee een verscheidenheid aan apparaten, gereedschappen en uitrusting van stroom kan worden voorzien.
STROOMONDERBREKERS
De stroomonderbrekers beschermen apparaten en uitrusting die op de stopcontacten zijn aangesloten tegen elektrische overbelasting.
CO-SENSORINDICATIE LAMPJES
De CO-sensor controleert de ophoping van giftig koolmonoxidegas. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
ECO-MODUSSCHAKELAAR
De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
BRANDSTOFSELECTIESCHAKELAAR
Draai de motor-/brandstofbedieningsschakelaar om de choke in te stellen en de brandstoftoevoer te starten of te stoppen.
MOTORSERVICEPANEEL
Draai aan de vergrendelingsknop om de kap te ontgrendelen en te verwijderen om de olie, bougie en het luchtfilter te onderhouden.
AARDAANSLUITING BRANDSTOFTANK
De generator heeft een brandstoftank met een inhoud van 12,9 liter.
AARDAANSLUITING
De aardaansluiting wordt gebruikt om de generator extern te aarden.
LED-DATACENTER
Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), het voltage (V) en de totale bedrijfsuren weer.
LAAG OLIEPEIL-LED
Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet daalt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

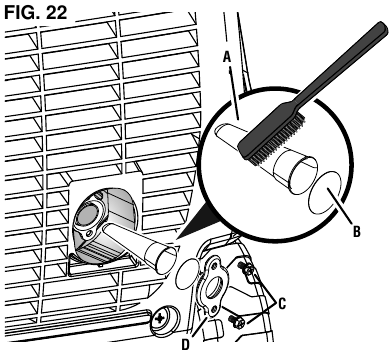

GELUIDSDEMPER EN VONKENVANGER
De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen. Hij moet worden verwijderd voor onderhoud.
LET OP
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat er vonken uit de geluiddemper komen en brandgevaar veroorzaken. Op sommige plaatsen kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wet- en regelgeving met betrekking tot brandpreventie te kennen en na te leven.
OLIEPEILSTOK
Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen wanneer dat nodig is.
UITGANG GEREED-LED
Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.
OVERBELASTINGS-LED
Geeft aan dat de generator overbelast is.
OVERBELASTINGSRESET
De generator schakelt automatisch alle AC-uitgangen uit om de generator te beschermen bij overbelasting of bij een kortsluiting in een aangesloten apparaat.
AANSLUITINGEN VOOR PARALLELBEDRIJF
Er kan een parallelle kabel (niet meegeleverd) worden gebruikt om een compatibele Westinghouse-omvormergenerator aan te sluiten voor extra vermogen.
TERUGHANDGREEP
Gebruik de terugslaghandgreep (en de motor-/brandstofbedieningsschakelaar) om de generator te starten.
SERVICELUIKJE BOUGIE
Til het serviceluikje van de bougie op om toegang te krijgen tot de bougie.
USB-POORTEN
USB-aansluiting met twee poorten van 5 V/2,1 A. Geschikt voor USB-stekkers van type A.

MONTAGE

INHOUD VAN DE DOOS VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder de inhoud van de doos en inspecteer deze. Controleer of alle items in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder het verpakkingsmateriaal op de juiste manier.

MEEGELEVERDE LIJST

Generator, motorolie (SAE 10W 30), drukreduceerventiel, batterijlader, trechter, bougiedopsleutel, parallelkabels, snelstartgids, lijst met vervangende onderdelen en gebruikershandleiding.
Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Wijzig dit product niet, tenzij u daarvoor instructies heeft gekregen in deze handleiding of van de fabrikant. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan stroom leveren aan een breed scala aan items, waaronder huishoudelijke apparaten, gereedschap voor op de bouwplaats, kampeeruitrusting, benodigdheden voor achterklepfeesten en nog veel meer.
LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

WERKING

De uitlaatgassen van de generator bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.
Gebruik generatoren ALLEEN buitenshuis, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

• Correct gebruik – Gebruik generatoren alleen buiten en benedenwinds, ver verwijderd van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes. Zie Afbeelding 1.
• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Een open deur of een draaiende ventilator zorgt NIET voor voldoende ventilatie. Zie Afbeelding 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

Wijzig dit product niet tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeautoriseerde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.
LET OP
Onder bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen vóór gebruik.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN GEBRUIKEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Denk goed na over de wind- en luchtstromen bij het positioneren van de generator.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een ondergrond met los materiaal, zoals zand of grasresten, kan ertoe leiden dat er vuil door de generator wordt opgenomen dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas, KAN U BINNEN ENKELE MINUTEN DODEN.
• Gebruik de generator NIET achter in een SUV, camper, aanhangwagen, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die geen adequate koeling van de generator en/of de uitlaatdemper toelaat. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat er gevaarlijke hoeveelheden CO zich ophopen.
• Sluit generatoren NIET op tijdens het gebruik.
• Alleen BUITEN gebruiken en ver verwijderd van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het Ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in werking is).
• De generator moet zich op minstens 1,5 m afstand van al het brandbare materiaal bevinden.

KEN DE REGELS VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN

Bedenk waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, staats- of federale verordeningen met betrekking tot het beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokaal bestuursorgaan voor een volledige lijst met vereisten.

DE ACCU AANSLUITEN

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u vóór het starten geen motorolie toevoegt, leidt dit tot ernstige motorschade die niet onder de garantie valt.

• Druk op het lipje om het toegangsklepje van de accu los te maken.
• Controleer of de rubberen accuband de accu stevig vasthoudt.
• Er is een snelaansluiting op de accu voorgeïnstalleerd. Verwijder de kabelbinder die de stekkers vasthoudt en druk vervolgens stevig om ze aan te sluiten.

OPMERKING: De generator is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, laadt een kleine lading de accu langzaam op.

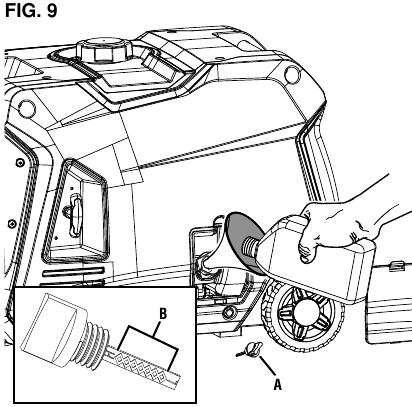

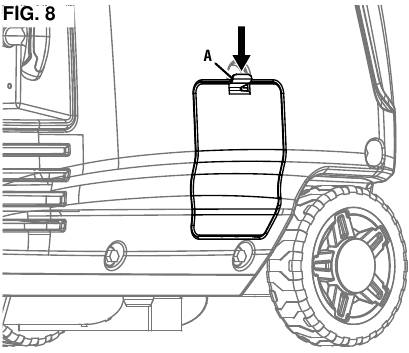

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

1. Lipje

1. Oliepeilstok
2. Veilig werkbereik

Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.
LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u vóór het starten geen motorolie toevoegt, leidt dit tot ernstige motorschade die niet onder de garantie valt.
LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde oliesoorten kan ernstige motorschade veroorzaken die niet onder de garantie valt.
Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W30-motorolie. Als u de generator bij extreme temperaturen gebruikt, raadpleeg dan de volgende tabel.

OPMERKING: Controleer het motoroliepeil vóór elk gebruik of om de 8 bedrijfsuren.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een horizontale ondergrond in een goed geventileerde ruimte.
• Om de olieonderhoudsklep te verwijderen, drukt u op het lipje terwijl u de bovenkant van de klep wegtrekt.
• Maak het gebied rond de oliepeilstok schoon.

Voor de eerste olievulling:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Giet met behulp van de trechter de meegeleverde motorolie langzaam in het olievulgat. Stop regelmatig om er zeker van te zijn dat u niet te veel vult.
  OPMERKING: Uw generator is in de fabriek functioneel getest en kan minimale restolie bevatten. Er is extra olie nodig om het apparaat te laten werken. Niet te veel vullen.
• Plaats de oliepeilstok terug en draai hem vast.
• Om de olieonderhoudsklep te installeren, plaatst u eerst de basis van de klep. Duw de bovenkant van de klep totdat het lipje op zijn plaats klikt.

Om het oliepeil te controleren:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Maak de peilstok schoon en plaats hem terug in het olievulgat. Draai de peilstok niet vast.
• Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Installeer de motoronderhoudsklep en draai de vergrendelknop in de vergrendelde stand om deze vast te zetten.

VEREISTEN VOOR BENZINE

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERONREINIGDE benzine.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanol brandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.

• Gebruik GEEN gasoliemengsel.
  Wijzig de motor NIET om op alternatieve brandstoffen te draaien.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

EISEN AAN LPG-GASFLESSEN

LET OP
Propaanflessen die gebruik maken van een vloeistofonttrekkingssysteem kunnen niet op deze modellen worden gebruikt.
LPG-gas is extreem brandbaar en kan spontaan ontbranden wanneer het met lucht wordt gemengd. De LPG-gasfles die bij deze generator wordt gebruikt, moet aan de volgende eisen voldoen:

• De fles moet worden gefabriceerd en gelabeld in overeenstemming met de Specificaties voor LPG-gasflessen van het Amerikaanse ministerie van Transport (D.O.T.) of de Nationale Standaard van Canada, CAN/CSA-B339, Flessen, bolvormen en buizen voor het transport van gevaarlijke goederen; en Commissie.
• De fles moet een veiligheidsventiel hebben.
• De fles moet een UL-goedgekeurd overvulbeveiligingsapparaat (Overfill Protection Device, OPD) bevatten. Flessen met deze veiligheidsfunctie hebben een uniek driehoekig handwiel. Gebruik alleen LPG-gasflessen met dit type handwiel.

• De fles moet periodiek worden gecertificeerd voor gebruik door de bevoegde instantie (AHJ). Controleer vóór gebruik of de certificeringsdatum op de fles niet is verlopen.
• Alle nieuwe flessen moeten vóór het vullen worden ontdaan van lucht en vocht. Gebruikte flessen die niet zijn afgesloten of gesloten zijn gehouden, moeten ook worden ontdaan van lucht. Het ontluchtingsproces moet worden uitgevoerd door een propaanleverancier (flessen van een ruilleverancier moeten op de juiste manier zijn ontlucht en gevuld).

EEN LPG-GASFLES AANSLUITEN OP DE GENERATOR

1. Handwiel
2. Flesventiel
3. LPG/propaanslang
4. Nippel

Brand- en explosiegevaar. Sluit de LPG/propaanslang nooit aan of los terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het hanteren van LPG/propaan. Schakel altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u de propaanfles aansluit.

Gebruik nooit een gascontainer, LPG/propaanslang, propaanfles of een ander brandstofitem dat beschadigd lijkt te zijn.

Om het risico op letsel te verminderen, voert u een lektest uit telkens wanneer de LPG-gasfles wordt losgekoppeld en opnieuw aangesloten.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een horizontale ondergrond in een goed geventileerde ruimte. Sluit de LPG-gasfles NIET binnenshuis aan of los.
• Plaats de LPG-gasfles in de buurt van de generator, maar plaats deze niet in het pad van de uitlaatgassen van de uitlaatdemper.
  OPMERKING: De propaanfles kan elke capaciteit hebben, maar moet voldoen aan de Eisen aan LPG-gasflessen die eerder in dit gedeelte zijn vermeld.
• Controleer of het handwiel volledig is uitgeschakeld.
• Houd de LPG/propaanslang stevig vast en duw de nippel in het flesventiel.
• Gebruik uw hand om de LPG/propaanslang op het flesventiel te schroeven. Draai niet kruislings vast. Gebruik geen gereedschap of afdichtmiddelen.
  OPMERKING: U zult enige weerstand voelen wanneer de slang in het flesventiel afdicht. Om de verbinding te voltooien, draait u de connector nog een halve tot driekwart slag. Als u de verbinding niet kunt voltooien, koppelt u de slang los en probeert u het opnieuw. Als u de verbinding nog steeds niet kunt voltooien, gebruik deze slang dan NIET!
• Schroef de propaanslang op de propaaninlaat. Trek voorzichtig aan de slang om te zien of deze goed vastzit.

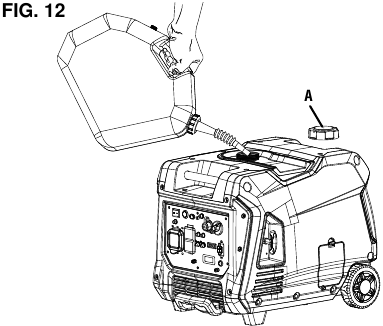

BENZINE BIJVULLEN

1. Brandstofdop

1. Brandstofdop
2. Maximale vullijn
3. Zeef

Brand- en explosiegevaar. Verwijder nooit de brandstofdop en tank de generator nooit bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Schakel altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u gaat tanken.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode maximale vulring op de brandstofzeef. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan veroorzaken.

Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.
LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een horizontale ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen.
  OPMERKING: Het benzinepeil mag NIET hoger zijn dan de rode maximale vulring op de brandstofzeef.
• Plaats de brandstofdop terug. Draai goed vast.
• Ruim eventueel gemorste brandstof op.
• Verwijder u minstens 10 m van het tankgebied voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Maak de brandstofzeef vóór en na elke tankbeurt schoon van vuil. Verwijder de brandstofzeef door deze lichtjes samen te drukken terwijl u deze uit de brandstoftank verwijdert.

BRANDSTOFBRON SELECTEREN

1. Benzinepositie
2. Propaanpositie
3. Brandstofkeuzeschakelaar

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank en sluit de LPG/propaanslang NIET aan op de generator terwijl de generator in werking is.
LET OP
Overbelast de generator niet. De belastingscapaciteit verschilt afhankelijk van de brandstofbron. Voordat u van brandstofbron wisselt, moet u ervoor zorgen dat de generator voldoende bedrijfs- (continu) en piekvermogen (start) kan leveren voor de aangesloten items.
De brandstofbron kan worden geschakeld terwijl de motor uit is of terwijl deze draait als er VOOR gebruik een propaantank op de generator is aangesloten. Als u van benzine naar een andere brandstofbron overschakelt terwijl de motor draait, kan deze enkele seconden onregelmatig lopen terwijl de benzine uit de carburateur wordt verwijderd.

Overschakelen op benzine:

• Draai de brandstofklep naar de open stand om de toevoer van benzine te starten.
• Draai de brandstofkeuzeschakelaar volledig met de klok mee voor GASOLINE.
• Schakel de toevoer van propaangas uit.

Overschakelen op propaan:

• Open de cilinderklep op de LP-gasfles om de toevoer van propaan te starten.
• Draai de brandstofkeuzeschakelaar volledig tegen de klok in voor PROPANE.
• Schakel de toevoer van benzine uit.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het uitgangsvermogen wordt met ongeveer 3,5% verminderd voor elke 1.000 voet toename van de hoogte ten opzichte van zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 5.000 ft. (1524 m). Gebruik zonder deze aanpassing leidt tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.
LET OP
Gebruik de generator NIET op hoogtes onder 2.000 ft. (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor ontstaan.

High Altitude Carburetor Kit

Part# 518527-01

DATACENTER

Druk op de mode button (modusschakelaar) om door de weergavemodi van het datacenter te bladeren.

1. Spanning
2. Vermogen
3. Levensduururen
4. Brandstofniveau
5. Runtime-/onderhoudsherinnering
6. Mode button (modusschakelaar)

Voltage: Geeft de huidige uitgangsspanning weer.
Frequency (Hz): Geeft de frequentie van het uitgangsvermogen in Hertz weer.
Lifetime Hours: Geeft de levensduururen weer.
Fuel Level: Geeft aan hoeveel benzine er nog in de brandstoftank zit.
Run Time/Maintenance: Geeft de huidige runtime weer. Wordt op nul gezet wanneer de generator wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dat nodig is.

Onderhoudscodes:
P25 – Motorolie verversen
P50 – Luchtfilter reinigen, motorolie verversen
P100 – Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen

INLOOPERIODE

Overschrijd voor een goede inloop niet 50% van het nominale bedrijfsvermogen gedurende de eerste vijf bedrijfsuren.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopperiode. Volledig synthetische olie kan een goede inloop en passing van de zuigerveren verhinderen.
Varieer af en toe de belasting om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen passen.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte plaats staat.
• De generator op een droge, vlakke en waterpas ondergrond staat.
• Het olie- en brandstofniveau zich binnen een veilig werkbereik bevindt.
• Alle belastingen zijn losgekoppeld van de stopcontacten op het bedieningspaneel.
• De ECO mode switch (ECO-modusschakelaar) in de OFF (UIT) stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

STARTEN OP AFSTAND

De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, wordt opgeborgen in het opbergvak voor de afstandsbediening. Als uw unit zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart tot op 99 voet (30 meter) met behulp van de sleutelhanger voor starten op afstand.

OPMERKING: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, zal de operationele afstand afnemen.

De afstandsbediening koppelen:
Als de sleutelhanger voor starten op afstand wordt vervangen of moet worden gekoppeld aan de generator, volg dan deze procedure:

• Zet de batterijschakelaar van de generator in de ON (AAN) stand. Het stroomindicatielampje gaat branden.
• Houd de electric start switch (elektrische startschakelaar) op het bedieningspaneel 10 seconden ingedrukt. De button (knop) licht op en begint te knipperen.
• Houd de ON button (AAN-knop) op de sleutelhanger ingedrukt. Deze moet automatisch aan de generator worden gekoppeld en de electric start switch (elektrische startschakelaar) stopt met knipperen.
• Zet de batterijschakelaar van de generator in de OFF (UIT) stand. De afstandsbediening is nu gekoppeld.

Vervangende batterijen voor afstandsbediening: (2) CR2016

DE GENERATOR STARTEN: BENZINE

1. Brandstofkeuzeschakelaar
2. Benzine
3. Propaan
4. Recoil handle (terugslaghandgreep)

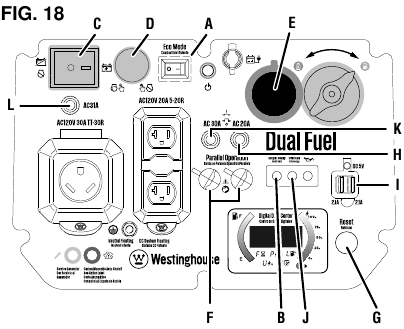

1. ECO mode switch (ECO-modusschakelaar)
2. Output ready LED (LED gereed voor uitgangsvermogen)
3. Batterijschakelaar
4. Electric start switch (elektrische startschakelaar)
5. Propaaninlaat
6. Parallel operation outlets (parallelle bedrijfsstopcontacten)
7. Reset button (resetknop)
8. 20 ampère stroomonderbreker
9. USB-poorten
10. Overload LED (overbelastings-LED)
11. 30 ampère stroomonderbreker
12. Main circuit breaker (hoofdstroomonderbreker)

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.

• Plaats de generator op een veilige, geschikte plaats.
• Koppel alle belastingen los.
• Zorg ervoor dat de ECO mode switch (ECO-modusschakelaar) in de OFF (UIT) stand staat.
• Controleer het olie- en brandstofniveau. Voeg indien nodig brandstof of olie toe zoals eerder beschreven.
• Draai de brandstofkeuzeschakelaar op het bedieningspaneel naar benzinebedrijf. (Zie Afbeelding 14).
• Plaats de batterijschakelaar in de aan-stand ( I ).

De generator starten met de recoil handle (terugslaghandgreep):

• Pak de recoil handle (terugslaghandgreep) stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Trek op dit punt de recoil handle (terugslaghandgreep) snel weg van de generator totdat de motor start.
  OPMERKING: Breng de recoil handle (terugslaghandgreep) na het starten van de unit voorzichtig terug op zijn plaats. Laat hem niet terugklappen tegen de unit. Tijdens het eerste startproces kunnen er extra keren nodig zijn om de brandstofpomp te vullen.

De generator starten met de engine control switch (motorbedieningsschakelaar):

• Kies de startmethode:
  • Remote Start: Houd de START button (startknop) op de sleutelhanger voor starten op afstand één seconde ingedrukt.
  • Push-Button Start: Houd de engine START/STOP button (motor START/STOP-knop) twee seconden ingedrukt.
  • RecoilStart: Sluit de choke handmatig als de motor koud is. Pak de recoil handle (terugslaghandgreep) stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt, trek dan snel.
    OPMERKING: Als de batterijschakelaar en de start button (startknop) de generator niet starten, moet de batterij van de generator mogelijk worden opgeladen. Start de unit met de recoil handle (terugslaghandgreep). De batterij van de generator wordt opgeladen terwijl de unit draait.
• Wanneer de OUTPUT READY LED (LED gereed voor uitgangsvermogen) oplicht, kunt u veilig belastingen aansluiten op de stopcontacten op het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten overeenkomen met de mogelijkheden van uw generator.
• Sluit het grootste apparaat aan en start het.
• Laat het generatorvermogen stabiliseren. Zodra het stabiel is, moet de motor soepel lopen en moet het apparaat naar behoren functioneren.
• Sluit het op een na grootste apparaat aan en start het.
• Laat het generatorvermogen stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE GENERATOR STARTEN: PROPAAN

Brand- en explosiegevaar. Draai de klep van de propaantank altijd volledig dicht als de generator niet op propaan draait.

• Plaats de generator op een veilige, geschikte plaats.
• Koppel alle belastingen los.
• Zorg ervoor dat de ECO mode switch (ECO-modusschakelaar) in de OFF (UIT) stand staat.
• Controleer het oliepeil. Voeg indien nodig olie toe zoals eerder beschreven.
• Zorg ervoor dat de LPG/propaanslang correct is aangesloten op de generator en de propaantank.
• Draai de brandstofkeuzeschakelaar naar propaanbedrijf. (Zie Afbeelding 14.)
• Open de klep op de propaantank volledig.
• Plaats de batterijschakelaar in de aan-stand ( I ).

De generator starten met de recoil handle (terugslaghandgreep):

• Pak de recoil handle (terugslaghandgreep) stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Trek op dit punt de recoil handle (terugslaghandgreep) snel weg van de generator totdat de motor start.
  OPMERKING: Breng de recoil handle (terugslaghandgreep) na het starten van de unit voorzichtig terug op zijn plaats. Laat hem niet terugklappen tegen de unit. Tijdens het eerste startproces kunnen er extra keren nodig zijn om de brandstofpomp te vullen.

De generator starten met de engine control switch (motorbedieningsschakelaar):

• Kies de startmethode:
  • Remote Start: Houd de START button (startknop) op de sleutelhanger voor starten op afstand één seconde ingedrukt.
  • Push-Button Start: Houd de engine START/STOP button (motor START/STOP-knop) twee seconden ingedrukt.
  • Recoil Start: Sluit de choke handmatig als de motor koud is. Pak de recoil handle (terugslaghandgreep) stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt, trek dan snel.

OPMERKING: Als de batterijschakelaar en de start button (startknop) de generator niet starten, moet de batterij van de generator mogelijk worden opgeladen. Start de unit met de recoil handle (terugslaghandgreep). De batterij van de generator wordt opgeladen terwijl de unit draait.

• Wanneer de OUTPUT READY LED (LED gereed voor uitgangsvermogen) oplicht, kunt u veilig belastingen aansluiten op de stopcontacten op het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten overeenkomen met de mogelijkheden van uw generator.
• Sluit het grootste apparaat aan en start het.
• Laat het generatorvermogen stabiliseren. Zodra het stabiel is, moet de motor soepel lopen en moet het apparaat naar behoren functioneren.
• Sluit het op een na grootste apparaat aan en start het.
• Laat het generatorvermogen stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE GENERATOR STOPPEN

Zie Afbeeldingen 17 - 18.

• Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
• Laat de generator "onbelast" draaien om de temperatuur van de motor en de alternator te verlagen en te stabiliseren.
• Draai de brandstofkeuzeschakelaar naar de propaanstand.
• Zet de batterijschakelaar in de uit-stand ( O ).

De unit snel stoppen in een noodgeval:

• Zet de batterijschakelaar in de uit-stand ( O ).

PARALLEL BEDRIJF

Zie Afbeelding 18.
Parallel bedrijf geeft u de mogelijkheid om te koppelen aan een compatibele Westinghouse-generator voor gecombineerd bedrijfs- en piekvermogen.

Brand- en elektrocutiegevaar. Sluit de parallelle kabelverbindingen nooit aan of los wanneer een generator draait. Het niet naleven van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

De juiste aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.
LET OP
Aansluiting op een generator die niet compatibel is, kan een lage spanningsoutput veroorzaken die schade kan toebrengen aan gereedschap en apparaten die door de generator worden gevoed.
Een Westinghouse 507PC (50 ampère) of 304PC (30 ampère) parallelle kabel (apart verkrijgbaar) is vereist voor parallel bedrijf. Deze kabel kan worden gekocht bij een geautoriseerde Westinghouse Generator-dealer.
OPMERKING: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de op het stopcontact gemonteerde parallelle kabel, onderdeelnummer 507PC.
Raadpleeg de gebruikershandleiding die bij uw parallelle kabel of op het stopcontact gemonteerde parallelle kabel is meegeleverd voor installatie- en bedieningsinstructies.

LAGE OLIE-INDICATOR

Zie Afbeelding 18.
De LOW OIL LED (LED lage olie) op het bedieningspaneel licht op wanneer er te weinig of geen olie in de unit zit. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, voegt u motorolie toe zoals eerder in dit gedeelte is beschreven. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS

Zie Afbeelding 18.
LET OP
Start de generator altijd met de ECO mode switch (ECO-modusschakelaar) in de OFF (UIT) stand. Laat het motortoerental stabiliseren en de OUTPUT READY LED (LED gereed voor uitgangsvermogen) oplichten voordat u de ECO mode switch (ECO-modusschakelaar) in de ON (AAN) stand zet.
LET OP
Gebruik de ECO-modus niet in parallel bedrijf met een andere Westinghouse-invertergenerator.
De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Zet de ECO-modus AAN wanneer u kleine apparaten met continue belastingen van stroom voorziet, zoals een computer of elektrisch licht.
Zet de ECO-modus UIT wanneer u grote stootbelastingen van stroom voorziet, zoals een airconditioner of elektrische pomp.
Om de ECO-modus in te schakelen, controleert u of de OUTPUT READY LED (LED gereed voor uitgangsvermogen) oplicht en drukt u vervolgens op de switch (schakelaar) naar de ON (AAN) stand. Als er geen belasting aanwezig is, daalt het generatortoerental naar stationair toerental. De generator detecteert belastingen wanneer deze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, drukt u de ECO mode switch (ECO-modusschakelaar) naar de OFF (UIT) stand.

OVERBELASTINGSRESET

Zie Afbeelding 18.
Overbelast de generator niet. Als de generator een overbelastingssituatie nadert of heeft bereikt, licht de OVERLOAD LED (overbelastings-LED) op het bedieningspaneel op.
Als de generator bijna overbelast is, knippert de OVERLOAD LED (overbelastings-LED). Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt de unit een overbelastingssituatie. Om de levensduur van de generator te verlengen, dient u te voorkomen dat de unit bijna op capaciteit draait.
Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, gaat de OVERLOAD LED (overbelastings-LED) continu branden en wordt de unit automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische output.

Om de elektrische output te herstellen na een overbelasting:

• Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
• Druk op de RESET button (resetknop) op het bedieningspaneel totdat de OVERLOAD LED (overbelastings-LED) uitgaat en de OUTPUT READY LED (LED gereed voor uitgangsvermogen) oplicht.
• Reset de stroomonderbreker(s) als deze zijn geactiveerd.
• Controleer of de beoogde bedrijfs- en stootbelastingen de capaciteit van de generator niet overschrijden.
• Sluit elektrische belastingen opeenvolgend opnieuw aan en laat de generator na elke aangesloten belasting stabiliseren.

STROOMONDERBREKERS

Zie Afbeelding 18.
De 20 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 20 ampère stopcontacten tegen elektrische overbelasting. De 30 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 30 ampère stopcontacten. Als een stroomonderbreker wordt geactiveerd, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of het stopcontact en drukt u op de stroomonderbreker om deze te resetten.

USB-POORTEN

Zie Afbeelding 18.
Gebruik de USB-poorten en USB-kabels (niet inbegrepen) om USB-compatibele apparaten zoals telefoons, tablets en luidsprekers op te laden (tot 2,1 Ampère).
LET OP: De USB-poorten zijn alleen ontworpen voor opladen en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

TRANSPORT

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen voordat u hem transporteert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om het apparaat op te tillen of om belastingsbeperkingen zoals touwen of spanbanden te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.

Brandgevaar. Kantel de generator NIET en plaats hem NIET op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiedop (zie afbeelding 21) los van de bougie wanneer u onderhoud aan de generator uitvoert.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een verkeerd of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u een onderhoudsprocedure uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangingsonderdelen of hulp contact op met onze klantenservice.
Om de levensduur van dit product te verlengen, volgt u de onderhoudsinstructies in deze sectie. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan terugroep- of garantieonderdelen.

DE GENERATOR REINIGEN

Bewaar of gebruik uw generator niet in een vuile, stoffige of corrosieve omgeving. Zorg ervoor dat vreemde materialen en vuil de ventilatieopeningen op het apparaat niet verstoppen.
Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische onderdelen van de generator beschadigen. Als het apparaat moet worden gereinigd, gebruik dan een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruik lucht onder lage druk (niet meer dan 25 psi) om de ventilatieopeningen schoon te maken.
Gebruik nooit benzine als schoonmaakmiddel.

HET LUCHTFILTER REINIGEN/VERVANGEN

1. Luchtfilterdeksel
2. Luchtfilter
3. Vergrendelknop

Houd het luchtfilter schoon. Een vuil luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder een luchtfilter.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Verwijder de onderhoudsafdekking van de motor.
• Ontgrendel de knoppen en verwijder het luchtfilterdeksel.
• Verwijder het luchtfilter uit de luchtreinigerbehuizing en plaats het in een geschikte reinigingscontainer. Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte container.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.
  LET OP
  Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Pas alleen langzaam maar stevig knijpen toe.
• Spoel het luchtfilter af door het onder te dompelen in schoon water en langzaam te knijpen. Laat het filter volledig drogen.
  LET OP
  Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
• Dompel het luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter zit.
• Installeer het luchtfilter in de luchtreinigerbehuizing en installeer het luchtfilterdeksel terug.
• Installeer de onderhoudsafdekking van de motor en draai de vergrendelknop in de vergrendelde stand om vast te zetten.

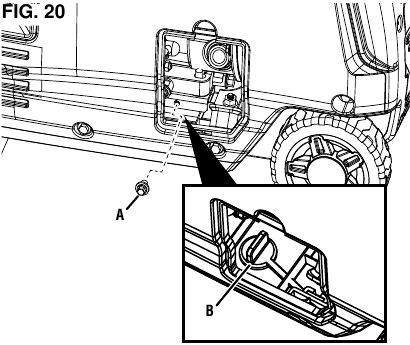

DE MOTOROLIE VERVERSEN

Voor optimale prestaties dient u de motorolie te verversen volgens de waarden die zijn vermeld in het onderhoudsschema of de motorhandleiding (indien van toepassing). Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, dient u de olie vaker te verversen.

1. Olieaftapbout
2. Rubberen aftapplug

OPMERKING: ververs de olie terwijl de motor warm is, maar niet heet. Warme motorolie loopt sneller en grondiger af dan koelsmeermiddel. Contact met heet smeermiddel veroorzaakt ernstige brandwonden.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de olieafdekking.
• Plaats een oliepan (of een geschikte container) onder het apparaat.
• Verwijder de rubberen plug die zich onder de olieaftapbout bevindt.
• Verwijder de olieaftapbout.
• Nadat de olie volledig is afgetapt, plaatst u de olieaftapbout en de rubberen aftapplug terug.
• Vul de olie bij zoals beschreven in het hoofdstuk Gebruik.
• Plaats de oliepeilstok terug en draai deze met de hand vast.
• Maak eventueel gemorste olie schoon.
• Installeer de onderhoudsafdekking van de motor.

DE BOUGIE REINIGEN/VERVANGEN

1. Bougie
2. Bougiedop
3. Isolator
4. Elektrode

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, ontstekingsfouten of kan voorkomen dat de motor start.
Zorg ervoor dat de bougie schoon is en de juiste afstand heeft. Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de onderhoudsafdekking van de motor.
• Verwijder de bougiedop door de bougiedop stevig recht van de motor af te trekken.
• Reinig het gebied rond de bougie.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.
  LET OP
  Oefen nooit zijwaartse belasting uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
• Inspecteer de bougie. Vervang deze als de elektroden zijn aangetast, verbrand of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
• Meet de elektrodeafstand van de bougie met een draadmeter. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
  Bougieafstand: 0,024 - 0,032 inch (0,6 - 0,8 mm)
• Installeer de bougie voorzichtig met de hand vast en draai deze vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
• Installeer de bougiedop en sluit de onderhoudsklep van de bougie.

DE VONKENVANGER REINIGEN

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

Controleer en reinig de vonkenvanger volgens de waarden die zijn vermeld in het Onderhoudsschema of de motorhandleiding (indien van toepassing). Het niet reinigen van de vonkenvanger leidt tot verminderde motorprestaties.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de twee schroeven waarmee de vonkenvangerbeugel is bevestigd.
• Verwijder de beugel, het scherm en de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een staalborstel.
• Installeer de vonkenvanger, het scherm en de beugel opnieuw. Draai de schroeven stevig vast.

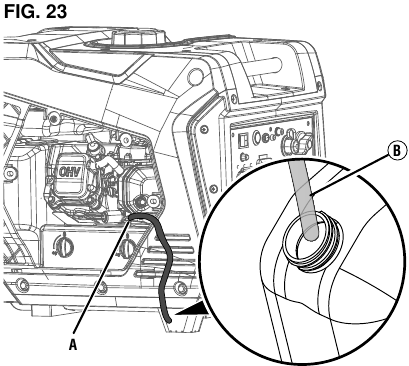

DE BRANDSTOFTANK EN DE VLOTTERKAMER VAN DE CARBURATEUR LEEGMAKEN

1. Aftapkraan
2. Aftapslang

1. Propaanstand

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
Zelfs goed gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om gom- en vernisophoping in de carburateur te voorkomen. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Om de vlotterbak te legen:

• Zet de brandstofkeuzeschakelaar in de PROPANE (propaan) stand.
• Verwijder de onderhoudskap van de motor.
• Zoek de aftapkraan aan de onderkant van de vlotterbak van de carburateur.
• Bevestig een aftapslang op de aftapkraan.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai de aftapkraan tegen de klok in om te openen.
• Sluit de aftapkraan door met de klok mee te draaien wanneer de vlotterbak leeg is. Plaats de onderhoudskap van de motor terug.

Om de vlotterbak droog te laten draaien:

• Start de generator zoals eerder beschreven.
• Nadat de motor is gestart, zet u de brandstofkeuzeschakelaar in de PROPANE (propaan) stand.
• Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
• Zet de accuschakelaar in de OFF (uit) stand.

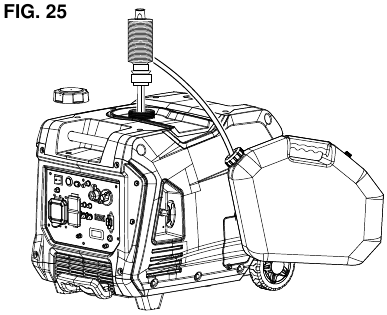

Om de brandstoftank te legen:
LET OP
Om schade aan het apparaat te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegt. Zie De motorolie vervangen voor meer informatie.

• Zet de brandstofkeuzeschakelaar in de PROPANE (propaan) stand.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het licht samen te drukken terwijl u het uit de tank verwijdert.
• Gebruik een in de handel verkrijgbare handpomp voor benzine (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden geleegd met behulp van de aftapschroef van de carburateur en de aftapslang, zoals eerder beschreven. Houd de brandstofkeuzeschakelaar in de GASOLINE (benzine) stand om brandstof van de tank door de carburateur te laten stromen.

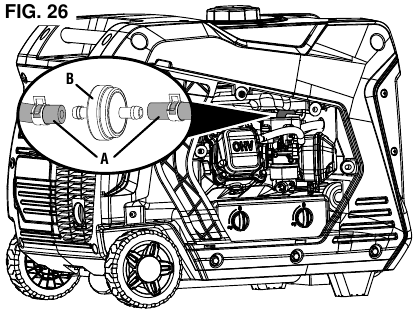

HET BRANDSTOFFILTER VERVANGEN

1. Brandstofleiding
2. Brandstoffilter

Na verloop van tijd kan het brandstoffilter vuil of verstopt raken. Om het risico op motorstoring te verminderen, moet u het brandstoffilter vervangen volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing).

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Tap de brandstoftank af zoals eerder beschreven.
• Verwijder de onderhoudskap van de motor.
• Zoek het brandstoffilter en let op de richting van het filter.
• Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen weg van het filter.
• Installeer de brandstofleidingen op het nieuwe filter. Zorg ervoor dat het brandstoffilter correct is georiënteerd.
• Plaats de onderhoudskap van de motor terug en draai de schroeven goed vast.

DE KLEPSPELING CONTROLEREN/AFSTELLEN

1. Tuimelaardeksel
2. Bout
3. Pakking

1. Stelschroef
2. Borgmoer
3. Voelermaat
4. Tuimelaar
5. Kleppensteel
6. Stoterstang

LET OP
Het controleren en afstellen van de klepspeling moet gebeuren wanneer de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de terugslaghendel om de motor naar het bovenste dode punt (TDC) te draaien. Kijkend door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten bij TDC op de compressieslag. Zo niet, draai de motor dan 360°.
• Steek een voelermaat tussen de tuimelaar en de kleppensteel om de klepspeling te meten.

  	Inlaatklep	Uitlaatklep
  Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,005 – 0,007 inch (0,13 – 0,17 mm)
  Koppel	8 –12 Nm	8 –12 Nm

• Als een aanpassing nodig is, draai dan de borgmoer los.
• Schuif de juiste voelermaat tussen de tuimelaar en de kleppensteel.
• Draai de stelschroef op de stoterstang vast om de gespecificeerde speling te verkrijgen.
  OPMERKING: U zou moeten kunnen voelen dat de tuimelaar de voelermaat raakt.
• Houd de stelschroef op zijn plaats en draai de moer vast.
  Koppel: 106 inch-pond (12 Nm)
• Controleer de klepspeling opnieuw.
• Als er geen verdere aanpassingen nodig zijn, voert u deze procedure uit op de andere klep.
• Als u klaar bent, installeert u de pakking, het tuimelaardeksel en de bougie.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om fulltime brandstofstabilisator te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper. Tap de vlotterbak van de carburateur af. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de wet- en regelgeving van de staat en de gemeente.)
6 maanden of langer	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper. Tap de vlotterbak van de carburateur en de brandstoftank af. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de wet- en regelgeving van de staat en de gemeente.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de terugslaghendel om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie opnieuw Vervang de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik onder ongunstige omstandigheden, zoals hieronder vermeld.
OPMERKING: Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Voor elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Controleer motorolie	X
Motorolie verversen1		X	X
Luchtfilter reinigen2			X
Vonkenvanger controleren/reinigen				X
Bougie controleren/reinigen				X
Klepspeling controleren/afstellen3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
Ververs de olie elke maand bij zware belasting of hoge temperaturen. Vaker reinigen onder vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. Aanbevolen service uit te laten voeren door een erkende Westinghouse-servicevertegenwoordiger.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start, maar valt dan uit	Brandstofniveau is laag of op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder behandeling of het aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Motor start niet	Geen brandstof.	Tank bij.
	Oude benzine, generator opgeslagen zonder behandeling of het aftappen van benzine, of bijgetankt met slechte benzine.	Tap de benzinetank af. Tank bij met verse benzine.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED (lage olie LED) brandt, zet dan de accuschakelaar uit (OFF). Voeg motorolie toe.
	Bougie nat van brandstof (overstroomde motor).	Wacht vijf minuten. Draai de brandstofkeuzeschakelaar naar de PROPANE (propaan) stand. Trek meerdere keren snel aan de trekker. Als de generator niet start, verwijder dan de bougie en maak deze droog.
	Bougie defect, vervuild of onjuiste opening.	Stel de opening van de bougie in of vervang de bougie. Plaats hem terug.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
	CO-sensor verwijderd of gewijzigd.	Terugkeren naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Motor loopt onregelmatig of valt weg wanneer er een belasting wordt toegepast	Vervuild luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defecte elektrische gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED (LED gereed voor uitvoer) is UIT en OVERLOAD LED (overbelasting LED) is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defecte elektrische gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Rijp op de propaantank of -regelaar	Als de temperatuur van de propaantank onder het dauwpunt daalt, kan condensatie op de tank veranderen in rijp of ijs. Dit komt meestal voor in vochtige omstandigheden.	Als alle apparatuur voor het verwerken van propaanbrandstof normaal functioneert, is geen correctie nodig.
	De propaantank is niet uitgerust met een Overfilling Prevention Device (OPD) (overvulbeveiliging).	Als u vermoedt dat uw propaanbrandstoftank niet is uitgerust met een OPD-apparaat, stop dan onmiddellijk met het gebruik en vervang de propaanbrandstoftank door een propaantank die is uitgerust met een OPD.
	Propaanbrandstoftank overvuld.	Als u vermoedt dat uw propaanbrandstoftank overvuld is, stop dan onmiddellijk met het gebruik en breng de propaanbrandstoftank terug naar de plaats van aankoop of hervulling.
Propaanbrandstofgeur	Brandstofregelaar of brandstofslang en fittingen niet goed afgesloten.	Controleer elke verbinding met een zeepoplossing en draai ze indien nodig vast.
	Propaanbrandstofregelaar ontlucht actief.	De propaanbrandstofregelaar is uitgerust met een ontluchting waardoor een kleine hoeveelheid propaanbrandstofdamp uit de regelaar kan ontsnappen wanneer de propaantankklep wordt geopend. Dit kan normaal zijn, mits de ontluchting van het propaan van korte duur is. Als u vermoedt dat dit abnormaal is, stop dan onmiddellijk met het gebruik en laat de propaanregelaar inspecteren door een gekwalificeerde technicus.
	Achtergebleven brandstof uit de carburateur die na gebruik vrijkomt.	Normaal, geen correctie nodig.
Slechte prestaties of afslaan van de motor op propaan	Propaanbrandstofleiding geknikt of geplet.	Inspecteer de propaanbrandstofleiding en verwijder knikken of andere obstructies.
	Brandstofkeuzeklep niet goed gepositioneerd.	Draai de brandstofklep volledig totdat de aanwijzer recht op de gewenste brandstof staat.
	Benzine niet uit de carburateur verwijderd voordat er werd overgeschakeld naar propaan.	Sluit de propaanbrandstoftankklep. Verplaats de brandstofkeuzeschakelaar naar benzine (gas). Start de motor en laat de motor draaien totdat de benzine in de carburateur is verbruikt. Begin de opstartprocedure voor propaan.

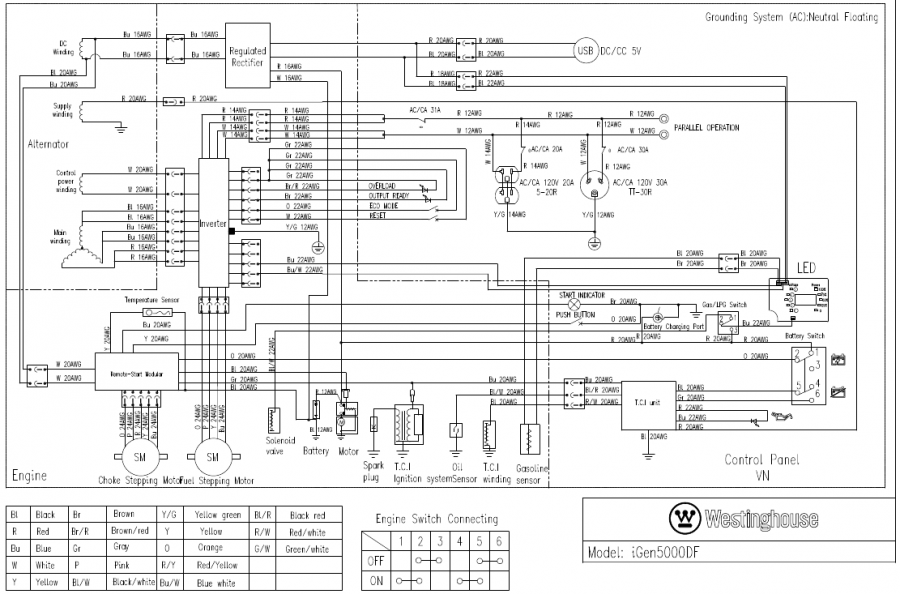

SCHEMA'S

www.WestinghouseOutdoorPower.com
Service Hotline (855) 944-3571
777 Manor Park Drive, Columbus, OH 43228

Referenties

• http://www.p65warnings.ca.gov
• Warranty Registration | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen5000DFc - Handleiding invertergenerator

Beschikbare talen
