Westinghouse iGen4500c - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijdt u het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

SPECIFICATIES

Specificaties
Model:	iGen4500c
Lopend vermogen:	3700 Gas
Piekvermogen:	4500 Gas
Nominale spanning:	120V
Nominale frequentie:	60 Hz
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 3%
Motorinhoud:	224 cc
Type starter:	Terugslag, elektrische start, afstandsbediening
Brandstofcapaciteit:	3,4 gallon (12,8 l)
Brandstoftype:	87–93 octaan*
Oliecapaciteit:	0,63 US qt (0,60 L)
Olietype:	10W30
Bougie:	F7RTC
Bougieafstand:	0,024 – 0,032 inch (0,60 – 0,80 mm)
Speling klepinlaat:	0,0031 – 0,0047 inch (0,08 – 0,12 mm)
Speling klepuitlaat:	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
AC-aardingssysteem:	Zwevend nulpunt
Spanningsregelaar:	Digitaal
Type dynamo:	Permanente magneet
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB CSA Group

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het vóór gebruik weer binnen dit bereik worden gebracht. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere ventilatieopeningen.
Maximaal wattage en stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de staat van de motor, enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% per 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE

Voor een probleemloze garantie is het belangrijk om uw Westinghouse-generator te registreren.
U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• De volgende QR-code scannen met de camera van uw smartphone. U wordt doorgestuurd naar de mobiele registratielink.

• De volgende productinformatie opsturen naar:
  Westinghouse Outdoor Power
  Garantieregistratie
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantie.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoud eraan uitvoert of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in licht of matig letsel.
MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
Opmerking:
Geeft een procedure, werkwijze of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Omschrijving
	Veiligheidswaarschuwingssymbool
	Elektrocutiegevaar
	Verstikkingsgevaar
	Verbrandingsgevaar. Raak geen hete oppervlakken aan.
	Elektrisch schokgevaar
	Brandgevaar
	Houd veilige afstand
	Tilgevaar
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden

VEILIGHEIDSINSTRUCTIES

CORRECT GEBRUIK

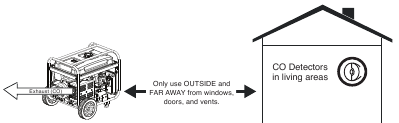

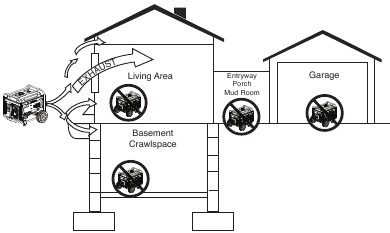

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen

• Gebruik ALLEEN buitenshuis en in de windrichting, ver verwijderd van ramen, deuren en ventilatieopeningen.
• Richt de uitlaatgassen weg van bewoonde ruimtes

ONJUIST GEBRUIK

Gebruik de generator niet op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Woonkamer
• Zolder
• Entree
• Portiek
• Bijkeuken

MEDEDELING
Installeer koolmonoxidemelders op batterijen of plug-in koolmonoxidemelders met batterijback-up in woonruimtes.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
Gebruik de generator NOOIT in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Gebruik de generator alleen BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen.

Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektriciteitsnet van een gebouw, tenzij de generator en de transferschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
• Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Gebruik de generator alleen BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse ministerie van Volksgezondheid en Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• Houd tijdens het gebruik en de opslag een afstand van ten minste 1 meter aan alle zijden van de generator, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gegenereerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare objecten te ontsteken.
• Raak de geluiddemper of motor niet aan. Ze zijn erg HEET en zullen ernstige brandwonden veroorzaken. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaatgassen.
• Verwijder altijd alle gereedschappen of andere onderhoudsapparatuur die tijdens het onderhoud zijn gebruikt, van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Niet roken bij het vullen van de generator met benzine.
• Zorg ervoor dat de gastank van de generator niet overloopt tijdens het vullen.
• Schakel de motor uit en laat hem vijf minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop wanneer de generator draait. Schakel de motor uit en laat het apparaat minimaal vijf minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de geluiddemper brandstofdampen ontsteekt. Draai de brandstofdop stevig vast na het tanken.
• Veeg gemorste brandstof van het apparaat.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan eventuele gemorste brandstof onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine nooit als schoonmaakmiddel.
• Bewaar alle containers met benzine of LPG/ propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en brandbaar en kunnen ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam niet te blussen als de brandstofklep in de gasstand staat. Het inbrengen van een blusser in een generator met een open brandstofklep kan een explosiegevaar opleveren.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirriterend middel en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstof verbrandende bronnen die in de bedrijfsruimte worden gebruikt. Als bijvoorbeeld de uitlaat van brandstof verbrandende gereedschappen op een generator met een CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herpositioneer alle extra brandstof verbrandende bronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.
Opmerking: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (STARTEN/STOPPEN) knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.
Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en met de uitlaat gericht van personeel en gebouwen. Als de generator verkeerd wordt gebruikt en wordt bediend op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en instrueert de gebruiker om het actielabel te lezen voor de te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelder(s) op batterijen in uw huis.

Automatische uitschakeling in combinatie met een knipperend ROOD lampje in het CO-sensor gedeelte van het bedieningspaneel is een indicatie dat de generator onjuist is geplaatst. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. Mogelijk heeft u een koolmonoxidevergiftiging.

CO AUTOMATISCHE UITSCHAKELING VAN HET BEDIENINGSPANEEL

CO-SENSOR INDICATIELAMPJES

Kleur	Omschrijving
ROOD	Koolmonoxide heeft zich rond de generator opgehoopt. Na de uitschakeling knippert het RODE indicatielampje in het CO-sensor gedeelte van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld vanwege een ophopend CO-gevaar. Het RODE lampje knippert minimaal vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open ruimte buiten, ver verwijderd van bewoonde ruimtes met de uitlaat gericht weg van de ruimte. Zodra de generator naar een veilige ruimte is verplaatst, kan de generator opnieuw worden gestart. Breng verse lucht in en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een systeemfout opgetreden in de CO-sensor. Wanneer een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO automatisch uitschakelgedeelte van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minimaal vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse servicecentrum.

ACTIELABEL

VEILIGHEIDSETIKETTEN EN STICKERS

COMPONENTEN

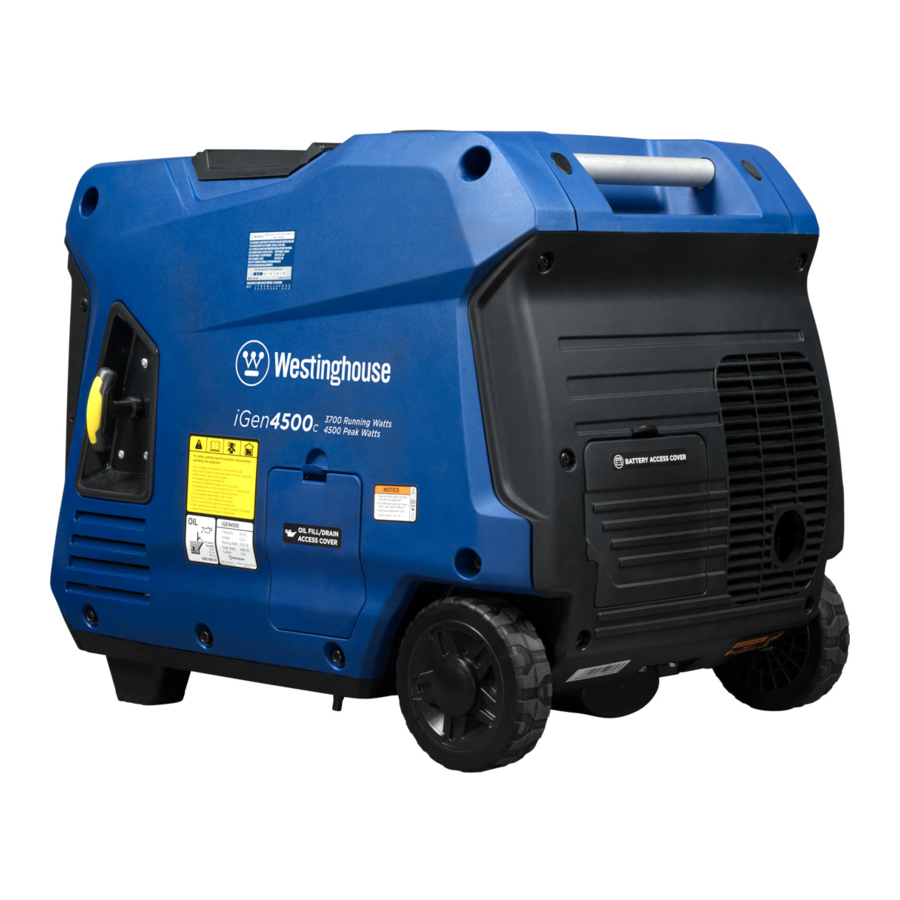

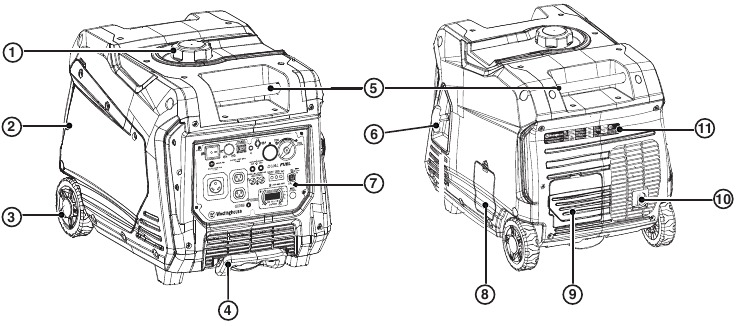

GENERATORCOMPONENTEN

1. Brandstofdop: Voeg hier loodvrije brandstof toe. Sluit de dop totdat deze klikt.
2. Serviceklep motor: De klep biedt toegang tot de motor, luchtfilter, carburateur en bougie.
3. Transportwielen: De wielen zorgen voor manoeuvreerbaarheid met één hand bij gebruik met de uitschuifbare handgreep.
4. Uitschuifbare handgreep: Schuif de handgreep uit en in door op de vergrendelknop te drukken.
5. Draaghandgrepen: Ingebouwde handgrepen zorgen voor eenvoudig transport door twee personen.
6. Terugslaghandgreep: Trek aan de terugslaghandgreep om de motor handmatig te starten.
7. Bedieningspaneel: Het bedieningspaneel bevat de stopcontacten en bedieningselementen.
8. Olie-toegangsklep: De klep biedt toegang tot de olievuldop/peilstok en de olieaftapplug.
9. Accu-toegangsklep: De klep biedt toegang tot de accu en de snelkoppelingsstekker.
10. Geluiddemper en vonkenvanger: De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen.
11. Label met modelinformatie: Biedt model-, serienummer-, spannings-/ampère- en vermogensinformatie.

DATACENTER
Druk op de Mode (Modus) button (knop) om door de gegevensweergavemodi te bladeren.

Voltage (Spanning):
Geeft de huidige spanningsoutput weer.

Frequency (Hz) (Frequentie (Hz)):
Geeft de frequentie van de vermogensoutput weer in Hertz.

Lifetime Hours (Levensduur in uren):
Geeft de levensduur in draaiuren weer.

Run Time/Maintenance (Draaitijd/Onderhoud):
Geeft de huidige draaitijd weer. Wordt op nul gezet wanneer de stroom wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dit vereist is.

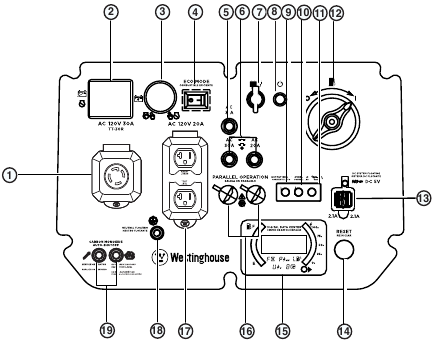

ONDERDELEN BEDIENINGSPANEEL

1. 120 Volt AC, 30 Amp NEMA TT-30R Receptacle (Stopcontact): Het stopcontact kan maximaal 30 ampère leveren.

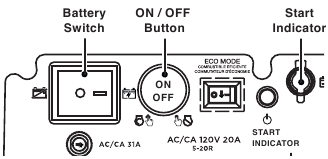

2. Battery Switch (Accuschakelaar): Zet de accu AAN en UIT. Moet AAN staan voor elektrische start of start op afstand.
3. Push-ButtonStart/Stop (Drukknop Start/Stop): Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
4. Eco Mode (Eco-modus): De Eco mode (Eco-modus) minimaliseert het brandstofverbruik en het geluid door het toerental van de motor aan te passen aan het minimum dat nodig is voor de huidige belasting.
5. 120 Volt AC, 30 Amp NEMA TT-30R Receptacle (Stopcontact): Het stopcontact kan maximaal 30 ampère leveren.
6. 20 Amp AC Circuit Breaker (Stroomonderbreker): De stroomonderbreker beperkt de stroom die via het NEMA 5-20R stopcontact kan worden geleverd tot 20 ampère.
7. Battery Charging Port (Oplaadpoort): Wordt gebruikt om de accu op te laden met de meegeleverde acculader.
8. Battery Indicator (Accu-indicator): Geeft aan dat de accu-energie AAN staat. Het lampje blijft branden terwijl het apparaat AAN staat.
9. Output Ready LED (LED Output gereed): Licht op wanneer de generator normaal werkt. Geeft aan dat de generator elektrische energie produceert bij de stopcontacten.

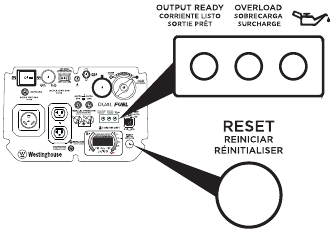

10. Overload LED (LED Overbelasting): Geeft aan dat de generator overbelast is.
11. Low Oil LED (LED Lage olie): Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet komt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.
12. Fuel Switch (Brandstofschakelaar): Wordt gebruikt om de gaskraan te openen of te sluiten.
13. USB Ports (USB-poorten): USB-uitgang met twee poorten van 5 V/2,1 A. Accepteert Type A USB-stekkers.
14. Overload Reset (Overbelasting Reset): De generator-omvormer schakelt automatisch alle AC-uitgang uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat.
15. LED Data Center (LED-datacenter): Geeft de resterende draaitijd (F) weer, het vermogen in kW (P), het brandstofniveau in liters (L), de spanningsoutput (V) en de levensduur in uren.
16. Parallel Operation Outlets (Stopcontacten voor parallel gebruik): Er kan een compatibele Westinghouse Inverter Generator worden aangesloten voor extra vermogen.
17. 120 Volt AC, 20 Amp Duplex NEMA 5-20R Receptacles (Stopcontacten): De stopcontacten kunnen maximaal 20 ampère leveren.
18. Ground Terminal (Aardklem): De aardklem wordt gebruikt om de generator extern te aarden.
19. CO Sensor indicator lights (CO-sensor indicatorlampjes): De CO Sensor (CO-sensor) bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO Sensor (CO-sensor) de motor automatisch uit.

MONTAGE

INHOUD VAN DE VERPAKKING

Gewichtsgevaar. Vraag altijd om hulp bij het optillen van de generator.

1. Open de verpakking voorzichtig.
2. Verwijder en bewaar de handleiding, de oliefles, de olie- trechter, de bougiedopsleutel en de acculader.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak om die de generator omsluit.
5. Snij voorzichtig de verticale hoeken van de verpakking door om toegang te krijgen tot de generator.
6. Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

INHOUD VAN DE VERPAKKING

• Gebruikershandleiding
• Snelstartgids/Onderhoudsschema
• Sleutelhanger voor starten op afstand (bevestigd aan de terugslagstarter)
• 0,63 quart (0,6 liter) fles SAE 10W-30 olie
• Acculader
• Bougiesleutel
• Olietrechter
• Schroevendraaier

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN . Probeer niet om de motor te starten voordat deze op de juiste manier is voorzien van de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.
LET OP
Het gebruik van 2-takt/cyclus olie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

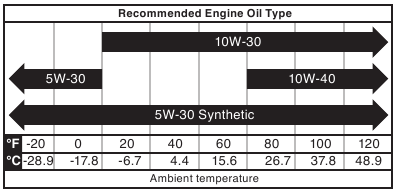

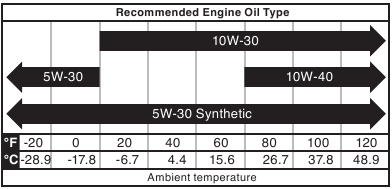

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

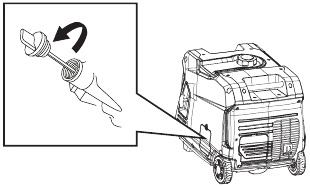

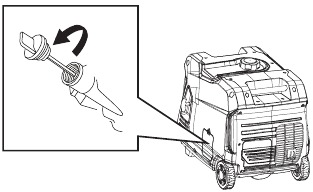

1. Verwijder op een vlakke ondergrond de olie-toegangsklep en de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.
   Opmerking: Omdat er mogelijk nog restolie uit de fabriek in de motor zit, voegt u de olie stapsgewijs toe tegen het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Controle van het motoroliepeil in het gedeelte Onderhoud.
3. Plaats de oliepeilstok terug en draai deze met de hand vast.
4. Plaats de olie-toegangsklep terug.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of andere brandstofitems die kapot, gesneden, gescheurd of beschadigd zijn.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Schakel altijd de motor uit en laat de generator twee minuten afkoelen voordat u gaat tanken.
LET OP
Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of E85 E15 het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gasoliemix.
• Wijzig de motor NIET om op alternatieve brandstoffen te werken.
• Tank NIET binnenshuis.
• Creëer GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator bijvult. Laat de generator vijf minuten draaien zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator UIT en laat deze minimaal afkoelen gedurende twee minuten voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Reinig het gebied rond de brandstofdop en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Niet te vol doen. Vul alleen tot de rode maximale vulring op het brandstoffilter die zichtbaar is in de vulhals.

5. Installeer de brandstofdop en draai deze vast totdat er een klik te horen is.
   LET OP
   Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
   LET OP
   Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

DE ACCU AANSLUITEN

1. Duw de lip van de toegangsklep van de accu naar beneden en trek de klep naar voren om deze te verwijderen.

2. Controleer of de rubberen accuband de accu stevig op zijn plaats houdt. Als de accu los zit, trekt u aan de band en haakt u deze vast aan de montagevoet.
   Opmerking: Als de band los zit achter de accu, verwijdert u de accu, sluit u de band weer aan, plaatst u de accu terug en haalt u de band onder de snelkoppelingskabels van de accu door.

3. Er is een snelkoppelingsstekker voor de accu voorgeïnstalleerd op de accu. Verwijder de kabelbinder die de stekkers vasthoudt en duw vervolgens stevig om ze aan te sluiten.


Lijn de lipjes aan de onderkant van de toegangsklep van de accu uit met de generatorbehuizing en duw vervolgens om de klep opnieuw te installeren.
Opmerking: De generator is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, zal een kleine lading de accu langzaam opladen.

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
Gebruik de generator NOOIT in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ertoe leiden dat de generator vuil opneemt dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u deze gaat vervoeren of opslaan.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs als deze niet in werking is). De generator moet minimaal 1,5 m (5 ft.) vrij zijn van al het brandbare materiaal.
Gebruik de generator niet achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen adequate koeling van de generator en/of de geluiddemper mogelijk maakt. Sluit generatoren NIET op tijdens het gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het positioneren van de generator rekening met de wind en luchtstromen.

WERKING

AARDING

Gevaar voor elektrische schokken. Als de generator niet correct is geaard, kan dit leiden tot elektrische schokken.
De generatorneutraal is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende onderdelen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpenverbinding vereisen, werken mogelijk niet correct.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere manieren om de generator te gebruiken, vereisen mogelijk wel aarding om het risico op schokken of elektrocutie te verminderen.
Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet toename in hoogte vanaf zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes van meer dan 5.000 ft. (1524 m). Gebruik zonder deze aanpassing zal leiden tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies. Het wordt niet aanbevolen om de motor te gebruiken op hoogtes onder 2.000 ft. (762 m) met de kit voor grote hoogte.

Carburateurset voor grote hoogte:	Onderdeelnummer 518916-01
DF-regelaar voor grote hoogte
Geproduceerd vóór 7/19:	Onderdeelnummer 518918
Geproduceerd 7/19 en later:	Onderdeelnummer 518918-01

Opmerking: U moet zowel de Dual Fuel-regelaar als de carburateurset aanschaffen voor een goede werking op grote hoogte.

STARTEN OP AFSTAND

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.
De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, moet worden bevestigd aan de trekstartergreep of het bedieningspaneel. Als uw apparaat zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart vanaf maximaal 99 voet (30 meter) met behulp van de sleutelhanger voor starten op afstand.
Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, zal de operationele afstand afnemen.
Vervangende batterijen voor de afstandsbediening: (2) CR2016

DE AFSTANDSBEDIENING VOOR STARTEN OP AFSTAND HERPROGRAMMEREN

Als de sleutelhanger voor starten op afstand wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volg dan deze procedure.

1. Zet de batterijschakelaar van de generator in de AAN-stand.
2. Houd de AAN/UIT-knop 10 seconden ingedrukt en laat deze vervolgens los. Het startindicatielampje knippert groen.

3. Druk op de AAN-knop op de sleutelhanger voor starten op afstand. Deze wordt automatisch gekoppeld aan de generator en het startindicatielampje op de generator stopt met knipperen.


BRANDSTOFKRAAN

Draai de brandstofkraan helemaal naar rechts voor benzinegebruik.

Draai de brandstofkraan helemaal naar links om de brandstofklep UIT te zetten.

INLOOPPERIODE

Overschrijd voor een goede inloop niet 50% van het nominale continuvermogen (1850 watt) gedurende de eerste vijf bedrijfsuren.
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.
• De ECO-schakelaar in de UIT-stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

DE MOTOR STARTEN

1. Controleer of er brandstof in de benzinetank zit.
2. Draai de brandstofschakelaar naar rechts (AAN).
3. Duw de batterijschakelaar in de AAN-stand.
4. Kies de startmethode:
   1. Trekstarter: Pak de trekstartergreep stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt, trek dan snel.
   2. Starten op afstand: Houd de AAN-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
   3. Starten met drukknop: Houd de motorstartknop twee seconden ingedrukt.

Opmerking: De motor stelt automatisch de choke in en start de startreeks. Als de motor niet start, zal de generator nog twee keer proberen de motor te starten.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit. Start of stop de generator nooit met elektrische apparaten die zijn aangesloten of ingeschakeld.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor en generator te stabiliseren.
3. Houd de AAN/UIT-knop één seconde ingedrukt of druk één seconde op UIT op de sleutelhanger voor starten op afstand.
4. Duw de batterijschakelaar in de UIT-stand.
5. Draai de brandstofschakelaar naar links in de UIT-stand.

GEBRUIKSFREQUENTIE

Als de generator op een onregelmatige of intermitterende basis wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de secties Batterijonderhoud en Opslag van deze handleiding voor informatie over het opladen van de batterij en brandstofverslechtering.

ECO-MODUS

LET OP
Start de generator altijd met de ECO-MODUS UIT. Laat het motortoerental stabiliseren en de OUTPUT READY LED oplichten voordat u de ECO-MODUS INSCHAKELT.

Opmerking: Gebruik de ECO-MODUS niet bij parallel gebruik met een andere Westinghouse-generator.
De ECO-MODUS minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Schakel de ECO-MODUS IN bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht.
Schakel de ECO-MODUS UIT bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO-MODUS in te schakelen, controleert u of de OUTPUT READY LED groen oplicht en duwt u de schakelaar vervolgens in de AAN-stand. Als er geen belasting aanwezig is, daalt het toerental van de generator tot het stationaire toerental. De generator detecteert belastingen wanneer ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, duwt u de ECO-MODUS-schakelaar in de UIT-stand.

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch UIT als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact. De hoofdstroomonderbreker schakelt automatisch UIT als de gecombineerde belasting van de stopcontacten hoger is dan 31 ampère.
Als een AC-stroomonderbreker automatisch UIT schakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer INSCHAKELT.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitgangen uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat. De motor blijft echter draaien. Minimale overbelasting die de OVERLOAD LED tijdelijk laat oplichten, kan de levensduur van de generator verkorten.
OVERLOAD op het bedieningspaneel licht rood op en de groene OUTPUT READY is uit.

Om de AC-uitvoer te herstellen:

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker uit het stopcontact.
2. Druk op de RESET-knop (reset) op het bedieningspaneel totdat de OVERLOAD LED uitgaat en de OUTPUT READY LED brandt.
3. Reset de stroomonderbrekers als ze uit staan.
4. Controleer of de beoogde lopende en piekbelastingen niet de capaciteit van de generator overschrijden.
5. Sluit elektrische belastingen achtereenvolgens opnieuw aan, zodat de generator kan stabiliseren nadat elke belasting is aangesloten.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van het wattage/de stroomsterkte van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten, beschadigen.
Zorg ervoor dat de generator voldoende continu (lopend) en piek (start) vermogen kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien.
Er moet rekening worden gehouden met de totale stroombehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden gewoonlijk informatie over het vermogen in de buurt van het model- of serienummer.
Om de vermogensvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel het continue (lopende) wattage van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de tabel met wattage-referenties op de volgende pagina.
3. Schat hoeveel piekvermogen (startwattage) u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch gereedschap of apparaten met een motor aan te drijven, zoals een cirkelzaag of koelkast. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen het/de item(s) met het hoogste extra piekvermogen op te tellen bij het totale nominale wattage van stap 2.

Voorbeeld:

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatoraansluitingen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door belastingen achtereenvolgens als volgt toe te voegen:

1. Start de motor, terwijl er niets op de generator is aangesloten, zoals beschreven in deze handleiding.
2. Sluit de eerste belasting aan en zet deze aan, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoruitgang stabiliseren (de motor draait soepel en het aangesloten apparaat werkt goed).
4. Sluit de volgende belasting aan en zet deze aan.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

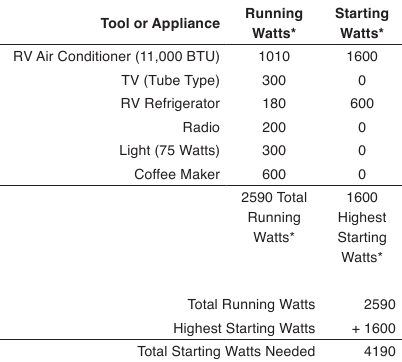

Wattage-referentie

Gereedschap of apparaat	Geschat continu wattage*	Geschat startwattage*
Gloeilampen (4 stuks x 75 watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (Heavy Duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks naar de woning lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks naar uw woning loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in de woning. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open ruimte buitenshuis bevindt, ver van bewoonde ruimtes, met de uitlaatopening naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, met de dood of ernstig letsel tot gevolg.
Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3-polige stekker of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaat niet hoger is dan het nominale vermogen van de generator of het gebruikte stopcontact.

FORMAAT VAN DE VERLENGKABEL

Gebruik alleen geaarde verlengkabels met 3-polige stekker die zijn gemarkeerd voor gebruik buitenshuis en die zijn berekend op de elektrische belasting.

Totaal	Minimale dikte, geschikt voor buiten
Ampère	Tot 15 M (50 FT)	Tot 30 M (100 FT)
Tot 10A
Tot 15A
Tot 20A
Tot 30A
Tot 35A

PARALLELE WERKING

Brand- en elektrocutiegevaar. Sluit de parallelle snoerleidingen nooit aan of los wanneer een generator draait.
LET OP
Het aansluiten van de iGen4500c op een generator die niet compatibel is, kan een lage spanningsoutput veroorzaken die schade kan toebrengen aan gereedschap en apparaten die door de generator worden gevoed.
Met de parallelle werking kunt u de iGen4500c aansluiten op een compatibele Westinghouse-omvormergenerator voor een gecombineerd lopend en piekvermogen. Een parallel snoer van Westinghouse (apart verkrijgbaar) is vereist voor parallelle werking. Dit snoer kan worden gekocht bij een erkende Westinghouse-generatorhandelaar.
Opmerking: Gebruik de ECO-MODUS niet bij parallelle werking met een andere Westinghouse-generator.
Parallel snoer (50A/6000 watt): Onderdeelnr. 507PC
Opmerking: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de op het stopcontact gemonteerde parallelle kabel, onderdeelnummer 260041.

1. Zorg ervoor dat de batterijschakelaar en de ECO MODE-schakelaar op beide generatoren in de stand UIT staan.

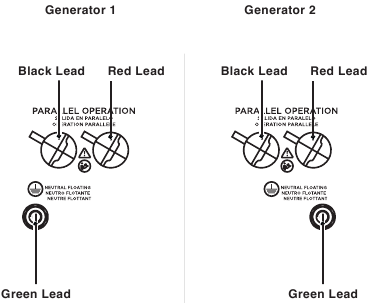

2. Sluit de zwarte en rode parallelle kabelleidingen aan op de zwarte parallelle poorten op elk bijbehorend generatorbedieningspaneel, zoals hieronder weergegeven. Sluit de zwarte leiding aan op de linkerpoort, de rode leiding op de rechterpoort.
   Opmerking: Sluit NIET twee rode leidingen of twee zwarte leidingen aan op dezelfde generator.

3. Sluit de groene aardingskabel aan op de aardingsklem op elke generator en draai de moer vast.
4. Start een van de generatoren en wacht tot de OUTPUT READY LED oplicht.
5. Start de tweede generator en wacht tot de OUTPUT READY LED oplicht voordat u een belasting aansluit.
6. Sluit extra belastingen aan zoals beschreven in Stroombeheer.
7. Koppel alle belastingen los voordat u de generatoren stopt.

TRANSPORT

Gewichtsgevaar. Laat u altijd assisteren bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep(en) van de generator om de unit op te tillen of om belastingsbeperkingen zoals touwen of spanbanden te bevestigen. Probeer de generator niet op te tillen of vast te zetten door vast te houden aan een van de andere onderdelen.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren of, indien mogelijk, de brandstof af te tappen of de motor te laten draaien totdat de brandstoftank leeg is voordat u hem vervoert.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport door één persoon. Om de handgreep uit te klappen, drukt u op de vergrendelknop en trekt u aan de handgreep totdat deze volledig is uitgeschoven. Om hem op te bergen, drukt u op de vergrendelknop en duwt u aan de handgreep totdat deze volledig is ingetrokken. Schuif de handgreep alleen uit of in terwijl de generator UIT staat, stilstaat en op een horizontaal oppervlak rust. Gebruik de uitschuifbare handgreep niet om de generator volledig van de grond te tillen, te slepen of op zijn kop te zetten.

Brandgevaar. Zet de generator niet op zijn kop en plaats hem niet op zijn zijkant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de intervallen per uur of per kalender, afhankelijk van wat zich het eerst voordoet. Frequenter onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik
Controleer de motorolie
Na de eerste 25 uur of de eerste maand
Ververs de motorolie
Na 50 uur of elke 6 maanden
Ververs de motorolie¹
Reinig het luchtfilter²
Na 100 uur of elke 6 maanden
Inspecteer/reinig de vonkenvanger
Inspecteer/reinig de bougie
Vervang het brandstoffilter³
Inspecteer/stel de klepspeling af³
Na 300 uur of elk jaar
Vervang de bougie
Vervang het luchtfilter

1. Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen.
2. Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
3. Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-servicepartner.

ONDERHOUDSVERVANGINGSONDERDELEN

Beschrijving	Onderdeelnummer
Schuimluchtfilter	5691
Koperen ring aftapplug olie	94007
Vonkenvanger	6790
Accu	511019
Bougie	F7RTC

MOTORSERVICEKAP

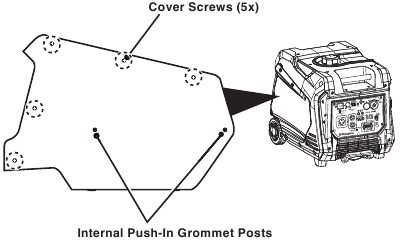

Verwijder de motorservicekap om toegang te krijgen tot het luchtfilter, de carburateur en de bougie. Verwijder de schroeven van de kap en trek de kap er recht uit met beide handen om schade aan de doorvoertules op de kap te voorkomen.

LUCHTFILTERONDERHOUD

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk zeepsop om het luchtfilter te reinigen.
Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de motorservicekap.
3. Draai de knoppen op de luchtfilterkap naar de ontgrendelde stand. Kantel de kap naar beneden om hem te verwijderen.

   Let op: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
4. Verwijder het schuimluchtfilter uit de luchtfilterbehuizing en was het door het element onder te dompelen in een oplossing van huishoudelijk zeepsop en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimluchtfilterelement NIET tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.
5. Spoel het luchtfilterelement af door het onder te dompelen in schoon water en voorzichtig uit te knijpen. Laat het filter volledig drogen.

   LET OP
   Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
6. Dompel het schuimluchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Installeer het schuimluchtfilter in de behuizing en vergrendel de lucht filterkap op zijn plaats.
8. Installeer het motorservicepaneel.

Luchtfilter: Onderdeelnummer 5691

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker.
De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de olie-toegangsdeksel.
3. Maak met een vochtige doek de omgeving van de oliepeilstok schoon.
4. Verwijder de oliepeilstok en veeg de peilstok schoon.

5. Schroef de peilstok volledig in de vulhals. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige bedrijfsbereik bevindt.

6. Als het laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich tussen de L- en H-markeringen op de peilstok bevindt. NIET te vol doen. Als het boven de volledige markering op de peilstok staat, tap dan de olie af om het oliepeil te verlagen tot de volledige markering op de peilstok.
7. Plaats de oliepeilstok terug en draai hem handvast aan.
8. Installeer de olie-toegangsdeksel.

MOTOROLIE VERVERSEN

Accidentele start. Verwijder de bougiestekker van de bougie wanneer u aan de generator werkt. Verwijder ook de snelaansluitstekker van de accu van de accu.
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de motorservicekap. Koppel de bougiekabel los van de bougie en plaats de kabel waar deze geen contact kan maken met de bougie.
3. Verwijder de olie-toegangsdeksel.
4. Maak met een vochtige doek de omgeving van de oliepeilstok schoon. Verwijder de peilstok en veeg hem schoon.
5. Verwijder de rubberen plug onder de olieaftapbout en plaats een olieopvangbak of geschikte container onder het aftapgat.
6. Gebruik een sleutel van 10 mm, verwijder de olieaftapbout en laat de olie weglopen.

7. Installeer de olieaftapplug en draai hem stevig vast. Installeer de rubberen plug.
   Let op: Een nieuwe koperen ring voor de olieaftapplug wordt aanbevolen bij elke olieverversing.
   Koperen ring aftapplug: Onderdeelnummer 94007
8. Giet langzaam olie in de olievulopening totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. NIET te vol doen.
   Maximale oliecapaciteit: 0,63 US qt (0,60 L)
9. Plaats de peilstok terug en draai hem handvast aan.
10. Sluit de bougiekabel aan en installeer de motor servicekap.

LET OP
Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIEONDERHOUD

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de motorservicekap.
3. Verwijder de bougiestekker door de bougie stevig recht van de motor af te trekken.
4. Reinig het gebied rond de bougie.
5. Verwijder de bougie met de meegeleverde bougie dopsleutel.
   LET OP
   Oefen nooit zijdelingse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
6. Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
   Aanbevolen vervanging bougie


   Westinghouse Modelnummer	Torch	NGK	Bosch	Autolite
   iGen4500DF	F7RTC	BPR7ES	WR5D	62

7. Meet de bougie-elektrodeafstand met een draadtype voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

8. Installeer de bougie voorzichtig met de hand vast en draai deze vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
9. Installeer de bougiestekker en de motorservicekap.

ONDERHOUD VONKENVANGER

Controleer en reinig de vonkenvanger na elke 100 uur gebruik of zes maanden. Het niet reinigen van de vonkenvanger leidt tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond en laat de geluiddemper afkoelen voordat u de vonkenvanger onderhoudt.
2. Verwijder de schroeven van de afdekking en de geluiddemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het gaas van de vonkenvanger met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
   Vonkenvanger: Onderdeelnummer 6790
4. Installeer de vonkenvanger en de geluiddemperafdekking opnieuw.

BATTERIJONDERHOUD

De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen wanneer deze langere tijd niet wordt gebruikt. Als de batterij de motor niet kan starten, steekt u de meegeleverde 12V-oplader in de batterijoplaadpoort op het bedieningspaneel.
Opmerking: Als de generator niet wordt gebruikt, laad de batterij dan eenmaal per maand een nacht op.

De meegeleverde batterijlader is geen druppellader en is niet bedoeld voor continu gebruik. Gebruik de batterijlader niet langer dan 8 uur (een nacht) om te voorkomen dat de batterij overladen raakt.
Opmerking: Eenmaal gestart, laadt de generator de batterij op na 30-60 minuten gebruik. Als u de generator niet regelmatig gebruikt, laad de batterij dan eenmaal per maand een nacht op om hem klaar te houden voor gebruik. Laad de batterij op een droge plaats op.

1. Steek de oplader in de batterijoplaadpoort op het bedieningspaneel. Steek het stopcontacteinde van de batterijlader in een 120 volt AC-wandcontactdoos.
2. Trek de stekker van de batterijlader na 8 uur opladen uit het stopcontact en de stekker van het bedieningspaneel.

BATTERIJ VERVANGEN

Batterij, 12 V/6,5 Ah: Onderdeelnummer 511019

Brandgevaar. De batterij bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming bij het werken in de buurt van de batterij. Houd kinderen uit de buurt van de batterij.

Batterijpolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na hantering.

1. Verwijder de toegangsklep van de batterij.
2. Verwijder de snelkoppelingsstekker en verwijder de batterijband. Verwijder de batterij uit de eenheid.
3. Koppel de snelkoppelingskabel van de batterij los.
4. Sluit op de vervangende batterij de witte (-) snelkoppelingskabel aan op de minpool van de batterij. Schuif de rubberen hoes over de aansluitingshardware.
5. Sluit de rode (+) snelkoppelingskabel aan op de pluspool van de batterij. Schuif de rubberen hoes over de aansluitingshardware.
6. Til de batterijband op en installeer de batterij in de generator. Leid de batterijband onder de snelkoppelingskabels door en zet hem vast op de montagevoet.
7. Sluit de snelkoppelingsstekker aan en installeer de toegangsklep van de batterij.

LET OP
Voer de gebruikte batterij op de juiste manier af volgens de richtlijnen van uw plaatselijke of nationale overheid.

OPSLAG

Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve aanslag in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve aanslag beperkt de brandstoftoevoer, waardoor de motor na een langere opslagperiode mogelijk niet meer start. Het gebruik van brandstofstabilisator verlengt de houdbaarheid van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator continu te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen onderhoud vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Tap de carburateurvlotterbak af.
6 maanden of langer	Tap de brandstoftank en de carburateurvlotterbak af.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voor opslag.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder vuil uit de luchtinlaten onder het bedieningspaneel en de koelopeningen van de geluiddemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator, benzine of propaantanks niet in de buurt van kachels, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem koel en alle oppervlakken droog, dek de generator af om stof buiten te houden. Gebruik geen plastic folie als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG

Zelfs op de juiste manier gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, tap dan de vlotterbak af om gom- en vernisaanslag in de carburateur te voorkomen.

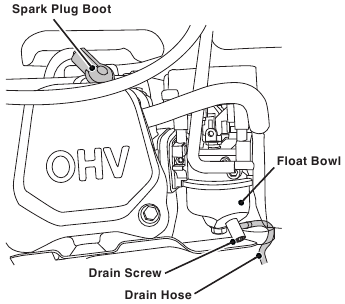

DE VLOTTERBAK LEEGHALEN

1. Verwijder de motoronderhoudsklep.
2. Zoek de afvoerslang die uit de onderkant van de carburateurvlotterbak komt.

3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
5. Leid de afvoerslang tussen het luchtfilterhuis en de motoronderhoudsklep. Installeer de motoronderhoudsklep.

DE BRANDSTOFTANK LEEGHALEN
Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, verslechtering en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare handpomp voor benzine (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat deze draaien totdat de motor van de generator stopt.
5. Zet de batterijschakelaar in de stand UIT.
6. Koppel de snelkoppelingsstekker van de batterij los.
7. Verwijder de bougie.
8. Doe een theelepel motorolie in de cilinder en trek aan de trekstarter totdat er weerstand wordt gevoeld. In deze stand komt de zuiger omhoog tijdens zijn compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze stand helpt interne corrosie te voorkomen. Laat de trekstarter voorzichtig terugkeren.
9. Installeer de bougie opnieuw. Laat de bougiekabel losgekoppeld om onbedoeld starten te voorkomen.
10. Installeer de motoronderhoudsklep.

KLEPSPELING

LET OP
Het controleren en aanpassen van de klepspeling moet gebeuren als de motor koud is.

1. Verwijder de tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (TDC) door langzaam aan de trekstarter te trekken. Als u door het bougiegat kijkt, moet de zuiger bovenaan staan (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op het bovenste dode punt van de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


   	Inlaatklep	Uitlaatklep
   Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
   Koppel	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houdt u de tuimelaarpen vast en draait u de stelmoer van de pen los.
7. Draai de tuimelaarpen om de opgegeven speling te verkrijgen. Houd de tuimelaarpen vast en draai de stelmoer van de pen opnieuw vast met het opgegeven aanhaalmoment.
   Koppel: 12 N•m
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, de tuimelaardeksel en de bougie.

HANDMATIG DE CHOKE INSTELLEN

Als de batterij leeg of losgekoppeld is, moet u mogelijk de choke handmatig instellen voor een correcte werking.

1. Verwijder de serviceklep van de motor.
2. Zoek de kleine zwarte chokeklep bovenop de carburateur.

3. De choke sluiten voor een koude start: gebruik een schroevendraaier om de zwarte klep naar de voorkant van de generator te duwen.

4. Start de generator. De opstartvolgorde zou automatisch de choke moeten openen. Als de choke niet automatisch opent, duw de choke handmatig om hem te openen.

   LET OP
   Bepaalde omgevingstemperaturen en -omgevingen vereisen mogelijk dat u de choke halverwege sluit voor een succesvolle start.

PROBLEEMOPLOSSING

	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Batterijschakelaar in de OFF-stand.	Zet de batterijschakelaar in de ON-stand.
	Brandstof op.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED voor laag oliepeil brandt, zet u de batterijschakelaar in de OFF-stand. Voeg motorolie toe.
	Bougie nat met brandstof (overstroomde motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF-stand. Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Batterij leeg.	Gebruik de terugslaghendel om de generator te starten.
		Laad de batterij op.
	Choke gedeeltelijk open of gesloten door zwakke of losgekoppelde batterij.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
	CO-sensor verwijderd of aangepast	Terugkeren naar de oorspronkelijke configuratie
	CO-sensor geactiveerd of systeemfout opgetreden	Verplaats de generator/ Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start, maar valt daarna uit	Brandstof op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt weg bij belasting	Vervuild luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belasting en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

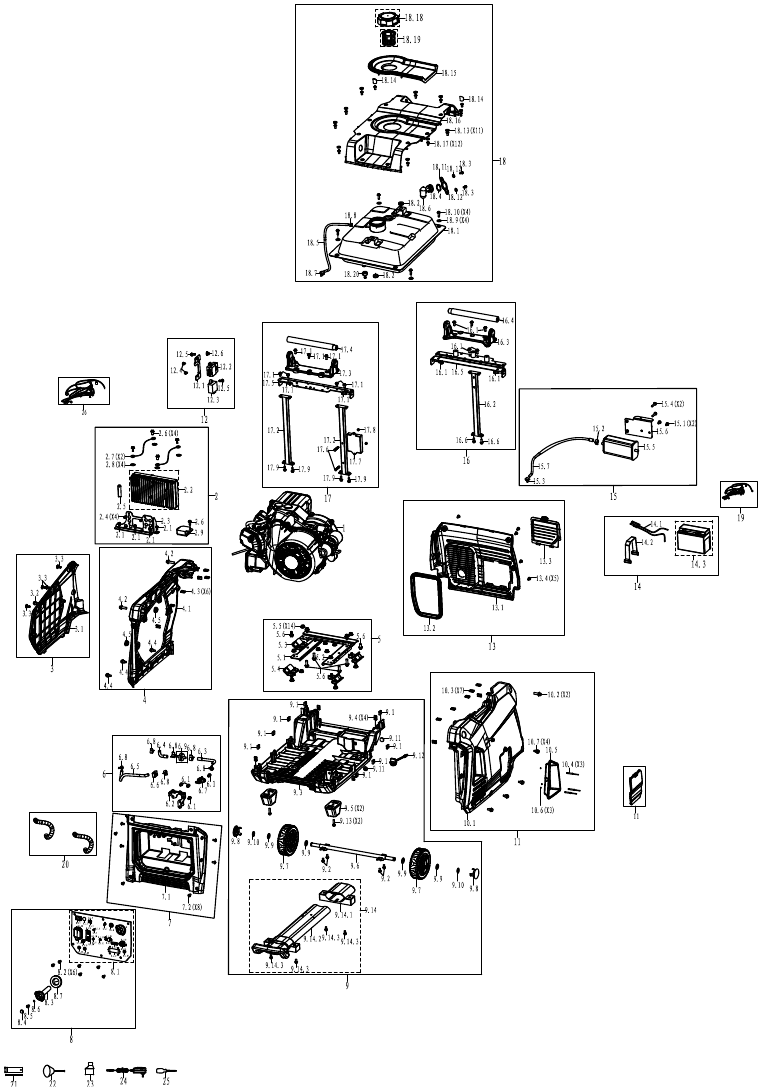

UITGEKLAPTE WEERGAVE

UITGEKLAPTE WEERGAVE EN ONDERDELENLIJSTEN

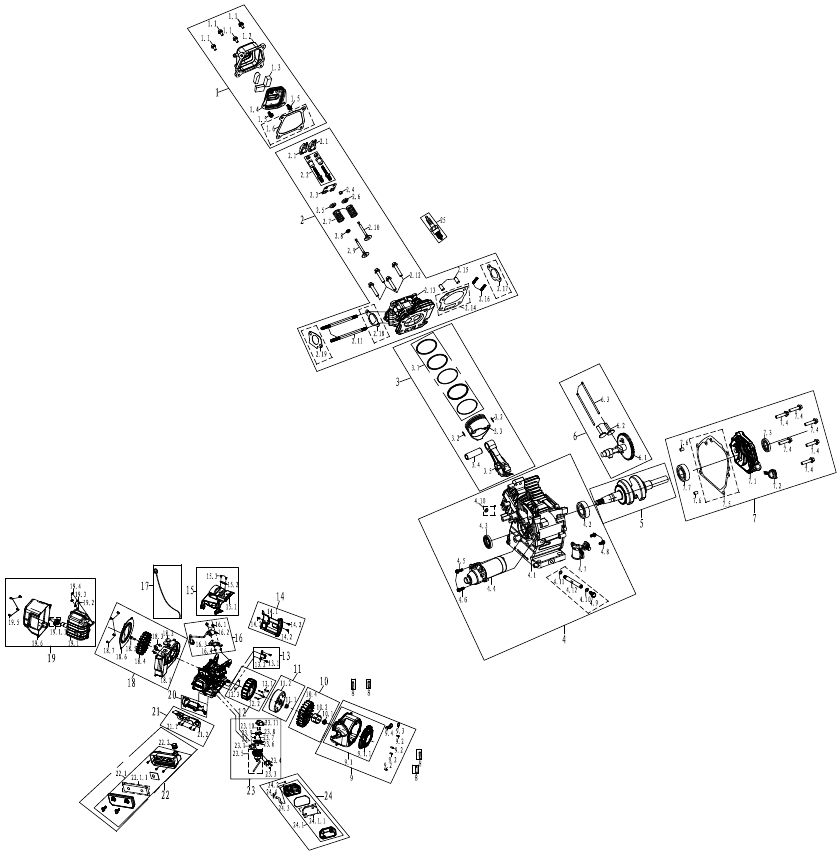

ONTPLOFTE TEKENING A

NO.	Code	Description
1		CYLINDERKOPDEKSEL-SAMENSTEL
1.1	91325	BOUT M6
1.2	241115	CYLINDERKOPDEKSEL
1.3	339915	POLYURETHAAN SCHERM
1.4	241116	INTERNE CYLINDERKOPDEKSEL
1.5	91322	BOUT M5
1.6	96200	CYLINDERKOPDEKSELPAKET
2		CYLINDERKOP-SAMENSTEL
2.1	242101	KLEPPENSTOTER
2.2	91818	KLEPPENSTOTER MET VASTE BOUT
2.3	242202	KLEPVEERHOUDER-SAMENSTEL
2.4	241804	TOPKAP
2.5	241801	INLAATKLEPVEERZITTING
2.6	241802	UITLAATKLEPVEERZITTING
2.7	246001	KLEPVEER
2.8	241806	ONDERSTE INLAATKLEPVEERZITTING
2.9	241704	INLAATKLEP
2.10	245904	UITLAATKLEP
2.11	91029	LUCHTINLAAT TAPPENBOUT
2.12	91359	BOUT M8
2.13	241021	CYLINDERKOP
2.14	96058	CYLINDERKOPPAKET
2.15	240905	CYLINDERKOP POSITIEVEER
2.16	91007	LUCHTUITLAAT TAPPENBOUT
2.17	96055	UITLAATPAKET
2.18	96182	INLAATPAKET
2.19	96051	CARBURATEURPAKET
3		ZUIGER- & ZUIGERVEER-SAMENSTEL
3.1	241607	ZUIGERVEER
3.2	241301	ZUIGERPENVEER
3.3	241211	ZUIGER
3.4	245503	ZUIGERPEN
3.5	331500	DRIVSTANG
4		CARTER-SAMENSTEL
4.1	330202	CARTER
4.2	93010	LAGER
4.3	93507	CARTEROLIEKEERRING
4.4	97447	STARTERMOTOR-SAMENSTEL
4.5	91333	BOUT M6
4.6	91334	BOUT M6
4.7	245113	OLIESENSOR
4.8	91329	BOUT M6
4.9	91816	OLIEAFVOERBOUT
4.10	94007	RING VOOR OLIEAFVOERBOUT
4.11	94035	RING VOOR OLIEAFVOERBOUT
4.12	91831	OLIEAFVOERSOLENOÏDE
5		KRUKAS-SAMENSTEL
6	50150005	NOKKENGROL-SAMENSTEL
6.1	332003	NOKKENGROL
6.2	246103	KLEPSTOTER
6.3	241901	STOTERSTANG
7		CARTERDEKSEL-SAMENSTEL
7.1	240116	CARTER
7.2	245601-295	OLIEPEILSTOK
7.3	93507	CARTEROLIEKEERRING
7.4	91347	BOUT M8
7.5	96041	CARTERPAKET
7.6	240904	CARTER POSITIEVEER
7.7	93010	LAGER
8	599601	METALEN CLIP
9		STARTER MET TERUGTREKMECHANISME-SAMENSTEL
9.1	330501	STARTER MET TERUGTREKMECHANISME
9.1.1	5324	TERUGTREKDEKSEL
9.2	91329	BOUT M6
9.3	500017-231	TERUGTREKHENDELDEKSEL
9.4	500018	TERUGTREKHENDEL
10
IMPELLER ASSEMBLY
10.1	91864	STARTER PULLEY COMPRESSION BOLT
10.2	334501	STARTER PULLEY
10.3	334601	IMPELLER
11		ROTOR ASSEMBLY
11.1	90003	NUT M14
11.2	500191	ROTOR
12		STATOR ASSEMBLY
12.1	91400	BOLT M6
12.2	503410	STATOR
12.3	240904	CRANKCASE LOCATING PIN
13		TRIGGER ASSEMBLY
13.1	91329	BOLT M6
13.2	339902	TRIGGER
14		WIND-LEAD-COVER ASSEMBLY
14.1	330503	WIND-LEAD-COVER
14.2	91325	BOLT M6X12
15		UPPER WIND DEFLECTOR ASSEMBLY
15.1	330502	UPPER WIND DEFLECTOR
15.2	249914	CRIMPING BLOCK
15.3	91325	BOLT M6X12
16		IGNITION COIL ASSEMBLY
16.1	91333	BOLT M6
16.2	339909	IGNITION COIL
16.3	339903	HI-VOLTAGE PKG MOUNTING BRACKET
16.4	90016	NUT M6
17	335803	TEMPERATURE SENSOR
18		CENTRIFUGAL FAN HOUSING ASSEM- BLY
18.1	244306	CENTRIFUGAL FAN HOUSING
18.2	244304	CENTRIFUGAL FAN PLUG
18.3	91343	BOLT M8
18.4	244606	IMPELLER
18.5	91419	BOLT M8
18.6	334302	CENTRIFUGAL FAN COVER
18.7	91330	BOLT M6
19		EXHAUST MUFFLER ASSEMBLY
19.1	243782	MUFFLER
19.1.1	6790	SPARK ARRESTER
19.2	94216	FLAT WASHER
19.3	94206	SPRING WASHER
19.4	90011	NUT M8
19.5	91330	BOLT M6
19.6	500057	MUFFLER COVER
20	240511	SHIELD
21		BRACKET ASSEMBLY
21.1	91330	BOLT M6
21.2	249917	BRACKET
22		AIR FILTER ASSEMBLY
22.1	332901	AIR FILTER
22.1.1	5691	AIR FILTER
22.2	95918	CONNECTING PIPE
23		CARBURETOR ASSEMBLY
23.1	332301	CARBURETOR CONNECTION BLOCK
23.2	92219	SCREW M4
23.3	90016	NUT M6
23.4	94226	STEEL WASHER
23.5	332801	CARBURETOR ASSEMBLY
23.6	249925	STEPPER MOTOR BRACKET
23.7	92055	CROSS SCREW STUD M4
23.8	249949	STEPPER MOTOR
23.9	249950	STEPPER MOTOR
23.10	92240	CROSS SCREW STUD M4
23.11	249934	WATERPROOF COVER
24		RESONANT CAVITY ASSEMBLY
24.1	337001	RESONANT CAVITY
24.1.1	5697	FOAM FILTER
24.2	249919	PLUG
24.3	95602	BREATHER TUBE
24.4	94407	FUEL LINE CLAMP
25	97109	BOUGIE

UITGEKLAPTE WEERGAVE B

NO.	Code	Description
1		MOTORASSEMBLAGE DH225
2		INVERTER-ASSEMBLAGE
2.1	91325	BOUT M6
2.2	503147	INVERTERMODULE
2.3	503013	BEUGEL
2.4	91322	BOUT M5
2.5	599601	METALEN CLIP
2.6	91325	BOUT M6X12
2.7	500044	KORTE DRAAD
2.8	94003	GETANDE SLUITRING
2.9	503048	DC-SPANNINGSREGELAAR
3		LINKER PANEEL-ASSEMBLAGE
3.1	503039-221E	LINKER PANEEL
3.2	92097	SCHROEF M6
3.3	92079	STOPBOUT M6
4		LINKER FRAME-ASSEMBLAGE
4.1	503005-221	LINKER FRAME
4.2	91345	BOUT M8
4.3	500060	VERGRENDELCLIP M6
4.4	92097	SCHROEF M6
4.5	500007	BRANDSTOFTANK-ISOLATIEPAD A
5		BEUGEL-ASSEMBLAGE
5.1	503001	BEUGEL
5.2	503002	BEUGEL
5.3	503003	BEUGEL
5.4	503004	ISOLATIEPAD
5.5	90044	MOER M8
5.6	91348	BOUT M8
6		BEUGEL-ASSEMBLAGE
6.1	91325	BOUT M6
6.2	503017	BEUGEL
6.3	503772	BRANDSTOFLIJN
6.4	503773	BRANDSTOFLIJN
6.5	503020L	BRANDSTOFLIJN
6.6	503044	CLIP
6.7	503062	BRANDSTOFKRAN
6.8	503034	BRANDSTOFLIJNKLEM
6.9	516401	FILTER
7		ACHTERKLEP PANEEL-ASSEMBLAGE
7.1	503016	ACHTERKLEP PANEEL
7.2	92078	SCHROEF M6
8		PANEEL-ASSEMBLAGE
8.1	503801	PANEEL
8.1.1	9222	KIPSCHAKELAAR
8.1.2	9223	DRUKSCHAKELAAR
8.1.3	9224	ECO-SCHAKELAAR
8.1.4	9079	WATERDICHTE DOP
8.1.5	9227-31	THERMISCHE BEVEILIGING
8.1.6	6404	WATERDICHTE DOP
8.1.7	9226	OPLAADCONTACT
8.1.8	9225	STARTINDICATOR
8.1.9	9227-30	THERMISCHE BEVEILIGING
8.1.10	6404	WATERDICHTE DOP
8.1.11	9227-20	THERMISCHE BEVEILIGING
8.1.12	6404	WATERDICHTE DOP
8.1.13	9228	ONTSTEKER
8.1.14	9229	USB
8.1.15	503108	USB-STOFKAP
8.1.16	9230	SPANNINGSRESET SCHAKELAAR
8.1.17	9235	LED
8.1.18	9232	PARALLELLE CONTACTDOOS
8.1.19	9122	WATERDICHTE AFDEKKING
8.1.20	6032	L5-20R CONTACTDOOS
8.1.21	9194	STOFKAP
8.1.22	9132	AARDBOLT
8.1.23	6015	RV-CONTACTDOOS
8.1.24	6849	STOFKAP
8.1.25	9236	CO-WAARSCHUWINGSLICHT
8.1.26	9236	CO-WAARSCHUWINGSLICHT
8.2	91825	SCHROEF & PLATTE SLUITRING
8.3	503024	KNOP
8.4	500068	HANDVAT PANEELPLUG
8.5	92032	SCHROEF M4
8.6	94325	PLATTE SLUITRING
8.7	503310	KNOPPLUG
9		PLINT-ASSEMBLAGE
9.1	90027	VIERKANTIGE MOER
9.2	91325	BOUT M6
9.3	503045	BODEMPLAAT
9.4	500060	VERGRENDELCLIP M6
9.5	503026	ISOLATIEPAD
9.6	503023	AS
9.7	503031	WIEL
9.8	503032	WIELDEKSEL
9.9	94022	STALEN SLUITRING
9.10	500321	AS-JOKER
9.11	503053	LIMIT BLOCK
9.12	503052	BASE OIL COVER
9.13	91334	BOLT M6X30
9.14	100310003	PULL ROD ASSEMBLY
9.14.1	503033	PULL ROD SEAT
9.14.2	503035	PULL ROD
9.14.3	91334	BOLT M6X30
10		RIGHT FRAME ASSEMBLY
10.1	503021-221E	RIGHT FRAME
10.2	91345	BOLT M8X20
10.3	500060	LOCK CLIP M6
10.4	503067	BLIND RIVET
10.5	503036-052	HANDLE DECORATIVE BOARD
10.6	94249	FLAT WASHER
10.7	92097	SCREW M6
11	503022-221	OBSERVATION COVER
12		CO MODULE ASSEMBLY
12.1	503807	CO MODULE BRACKET
12.2	599070	CO MODULE
12.3	599071	CO FLAMEOUT ACTUATOR
12.4	92328	BOLT M4
12.5	91325	BOLT M6X
12.6	90016	NUT M6
13		MUFFLER PANEL ASSEMBLY
13.1	503027	MUFFLER PANEL
13.2	500108	MUFFLER EXHAUST SEALING STRIP
13.3	503040	COVER
13.4	92078	SCREW M6
14		BATTERY ASSEMBLY
14.1	503165	BATTERY CABLE
14.2	599606	BATTERY TIE
14.3	511019	BATTERY
15		CARBON CANISTER ASSEMBLY
15.1	91325	BOLT M6
15.2	94405	FUEL LINE CLAMP
15.3	94403	FUEL LINE CLAMP
15.4	91334	BOLT M6
15.5	543301L	CARBON CANISTER
15.6	503043	BRACKET
15.7	95016	CARBON CANISTER AND AIR FILTER CONNECTING PIPE
16		BRACKET ASSEMBLY
16.1	91325	BOLT M6
16.2	503006	LIFTER
16.3	503008	BRACKET
16.4	503009	HANDLE
16.5	503042	BRACKET
16.6	91330	BOLT M6
17		BRACKET ASSEMBLY
17.1	91325	BOLT M6
17.2	503007	LIFTER
17.3	503008	BRACKET
17.4	503009	HANDLE
17.5	503011	BRACKET
17.6	91335	BOLT M6
17.7	503790	CONTROL MODULE
17.8	90010	NUT M6
17.9	91330	BOLT M6
18		FUEL TANK ASSEMBLY
18.1	503775	FUEL TANK
18.2	500008	FUEL TANK ISOLATION PAD
18.3	91322	BOLT M5
18.4	500252	SEALING RING
18.5	95127	CARBON CANISTER AND FUEL TANK CONNECTING PIPE
18.6	500247	GASOLINE SENSOR
18.7	94405	FUEL LINE CLAMP
18.8	94403	FUEL LINE CLAMP
18.9	96801	FUEL TANK GASKET
18.10	91397	BOLT M6
18.11	500244	PRESS PLATE
18.12	500324	SEALING WASHER
18.13	500068	HANDLE PANEL PLUG
18.14	503025	PLUG
18.15	503029	FUEL SLOT
18.16	503038-221	TOP COVER
18.17	92078	SCREW M6
18.18	503028	FUEL CAP
18.19	518801	FUEL TANK FILTER
18.20	503782	FUEL NOZZLE
19	503805	DEPUTY WIRING HARNESS
20	503082	BELLOWS
21	99011	SPARK PLUG SLEEVE
22	500942	FUNNEL
23	99629	OIL BOTTLE
24	511043	CHARGER
25	99506	DUAL - PURPOSE SCREWDRIVER
26	503808	DEPUTY BEDRADING

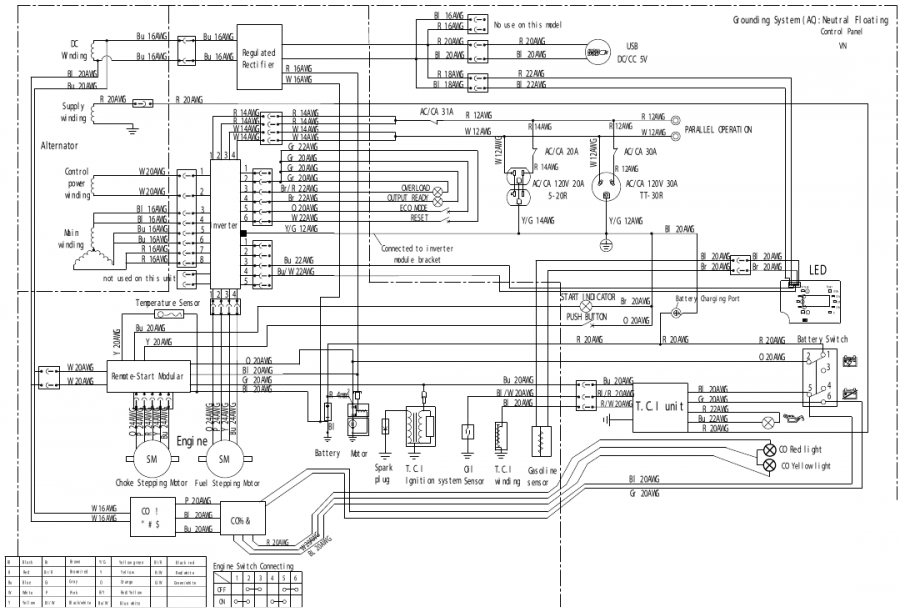

SCHEMA'S

WestinghousePortablePower.com
Service Hotline: (855) 944-3571
777 Manor Park Drive
Columbus, OH 43228

Referenties

• http://www.p65warnings.ca.gov
• Garantie registratie | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen4500c - Handleiding invertergenerator

Beschikbare talen
