INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, moet u inademen van uitlaatgassen vermijden en handschoenen dragen of uw handen regelmatig wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

PRODUCTREGISTRATIE

Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-product te registreren.
U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart in de doos.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration
• Het scannen van de bovenstaande QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Warranty registration
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor probleemloze garantiedekking.

SPECIFICATIES

AC-spanning		120V
Vermogen (continu)		2.200W
Vermogen (piek)		2.800W
Nominale spanning		120V
Frequentie		60 Hz
Fase		Enkel
RPM		5.000
Vermogensfactor		1.0
Isolatieklasse		F
Maximale omgevingstemperatuur		104°F (40°C)
Brandstoftype		Ongelode benzine (87 – 93 Octaan) Gebruik geen E15- of E85-brandstof in dit product.
Brandstofcapaciteit		0,98 gallon (3,7 liter)
Oliecapaciteit		11,8 oz. (0,4 liter)

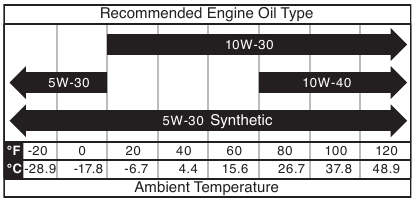

Olietype		SAE 10W-30

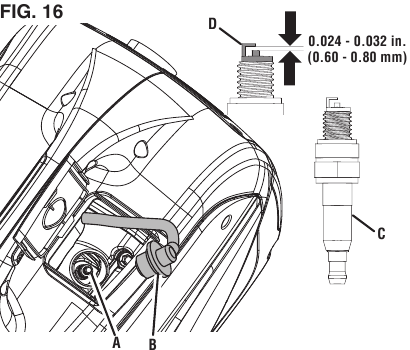

Bougie		E6RTC
Bougiekloof		0,024 – 0,032 inch (0,60 – 0,80 mm)
Klepopening inlaat		0,0031 – 0,0047 inch (0,08 – 0,12 mm)
Klepopening uitlaat		0,0051 – 0,0067 inch (0,13 – 0,17 mm)
AC-aardingssysteem		zwevend neutraal

KENNISGEVING
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (– 5°C) en 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het terug worden gebracht binnen het optimale temperatuurbereik vóór gebruik. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver weg van deuren, ramen en andere ventilatieopeningen.
Maximaal wattage en stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-waarde van de brandstof, de omgevingstemperatuur, de hoogte, de motorconditie, enz. Het maximale vermogen neemt ongeveer 3,5% af per 1.000 voet boven zeeniveau en neemt ook ongeveer 1% af per 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).
KENNISGEVING
Het effect van de hoogte op het vermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtesets te bestellen.
KENNISGEVING
Bedankt dat u voor Westinghouse hebt gekozen!
LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.
Als u een vraag hebt of een probleem ondervindt met uw Westinghouse-aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt ervan bevindt.
Dit veiligheidswaarschuwingssymbool wordt bij de meeste veiligheidsinstructies weergegeven. Het betekent: opletten, wees alert, uw veiligheid is in het geding! Lees en houd u aan het bericht dat volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

SYMBOOL	BESCHRIJVING
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schokken
	Verbrandingsgevaar. Raak geen hete oppervlakken aan.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen vóór gebruik.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De uitlaatgassen van de generator bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.
Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de windrichting weg van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of stekkerklare koolmonoxidemelders met batterijback-up in leefruimtes.

  1. Uitlaatgassen (CO)
  2. Alleen BUITEN gebruiken en VER WEG van ramen, deuren en ventilatieopeningen
  3. CO-melders in woonruimtes

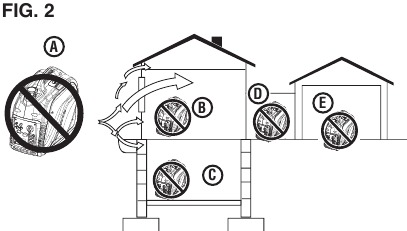

• Onjuist gebruik – Gebruik een generator NOOIT in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.

  1. Uitlaatgassen (CO)
  2. Leefruimte
  3. Kelderkruipruimte
  4. Ingang/portaal/bijkeuken
  5. Garage

Als u zich tijdens het gebruik van de generator duizelig, zwak of ziek begint te voelen, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektriciteitsnet van een gebouw, tenzij de generator en een transferschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische codes. Als de generatorstroom niet correct wordt geïsoleerd, kan dit schade aan eigendommen veroorzaken en een gevaarlijke terugvoeding van elektriciteit veroorzaken, waardoor netwerkmedewerkers kunnen overlijden of ernstig letsel kunnen oplopen.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige locatie. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of een andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product zijn geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging, wat kan leiden tot de dood of ernstig letsel.
LET OP
Installeer koolmonoxidemelders op batterijen of stekkerklare koolmonoxidemelders met batterijback-up in leefruimtes.

• Dit product mag ALLEEN buitenshuis worden gebruikt.
• Gebruik een generator NOOIT in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas, KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Alleen BUITEN gebruiken en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• De National Electrical Code vereist het gebruik van een transferschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator op het elektriciteitsnet van een gebouw wordt aangesloten. Transferschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugvoeding van elektrische stroom naar het elektriciteitsnet.
  OPMERKING: Een transferschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de geldende elektrische codes. In sommige rechtsgebieden kan de installatie door de plaatselijke autoriteiten worden geïnspecteerd. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.
• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bewaar en gebruik het apparaat op een droge of overdekte (maar niet afgesloten) locatie.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren op minimaal 3 meter afstand van een draaiende generator.
• Houd een veilige afstand aan. Houd tijdens het gebruik en de opslag een vrije ruimte van ten minste 1,5 meter aan alle zijden van de generator aan, inclusief boven het hoofd. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De hitte die wordt gegenereerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
• Gebruik het apparaat niet in ruimtes waar brandbare of gevaarlijke materialen zijn opgeslagen, inclusief benzinestations en aardgasvulstations.
• Gebruik de generator niet op blote voeten, met natte handen of voeten, terwijl u in water staat of in natte omstandigheden.
• Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Brandgevaar. Raak geen hete oppervlakken aan.
• Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in het directe pad van de uitlaat.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke toestand van het product vóór elk gebruik. Controleer op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangende onderdelen of hulp contact op met onze klantenservice.
• Gebruik de generator voor optimale prestaties bij temperaturen tussen -5 °C en 40 °C met een maximale relatieve vochtigheid van 90%.
• Controleer alle vloeistoffen (olie en benzine) voordat u de generator start.
• Verwijder de oliepeilstok of de tankdop niet als de generator draait.
• Draai de oliepeilstok goed vast na het bijvullen van olie en de tankdop na het bijvullen van benzine.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• Generatoren trillen en stuiteren tijdens normaal gebruik. Controleer de generator en alle snoeren die erop zijn aangesloten op schade die door de trillingen kan zijn veroorzaakt. Vervang of repareer beschadigde onderdelen indien nodig. Gebruik de generator of onderdelen die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten goed worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Koppel de bougiestekker los, laat de brandstoftank leeglopen en zet het apparaat goed vast voordat u de generator transporteert.
• Er kan brandstof of olie uit de generator lekken tijdens transport. Plaats een handdoek, plastic folie of absorberend kussen onder het apparaat om uw voertuig te beschermen.
• Volg de instructies in het hoofdstuk Onderhoud van deze handleiding om de levensduur van dit product te verlengen.
• Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.

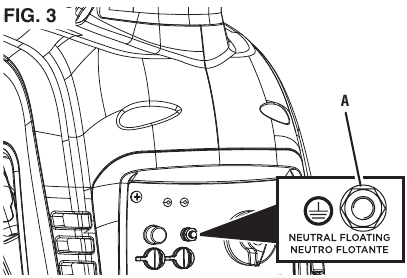

AARDING

1. Aardklem

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
LET OP
Gebruik alleen geaarde 3-polige verlengsnoeren, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
Het generatorneutraal is zwevend. De generatoraardaansluiting is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardaansluitingen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpenaansluiting vereisen, werken mogelijk niet correct.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.
Raadpleeg een gekwalificeerde elektricien, elektrotechnisch inspecteur of een plaatselijke instantie met jurisdictie over plaatselijke codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator voordat u de aardaansluiting gebruikt.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine is zeer explosief en brandbaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. Maak de brandstofdop NOOIT los en verwijder deze NOOIT terwijl de generator draait. Zet het apparaat uit en laat het minstens vijf minuten afkoelen voordat u benzine toevoegt. Draai de brandstofdop langzaam los.

Probeer bij een brand in de benzine de vlam niet te blussen, tenzij de motor-/brandstofschakelaar in de OFF-stand staat. Het inbrengen van een blusser in een generator met een open brandstofschakelaar kan explosiegevaar opleveren.

• Brandgevaar. Benzine is licht ontvlambaar. Behandel met zorg.
• Gebruik benzine nooit als reinigingsmiddel.
• Benzine is een huidirritant en moet onmiddellijk worden verwijderd als het in contact komt met de huid.
• Bewaar benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Houd benzine uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar containers met benzine altijd in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een kenmerkende geur, dit helpt om mogelijke lekken snel op te sporen.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Niet roken bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de brandstoftank.
• Draag een veiligheidsbril tijdens het tanken.
• Voordat u brandstof aan de generator toevoegt, zet u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Draai de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat er benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatpijp brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulring op het brandstoffilter. Door het benzineniveau op of onder de vulring te houden, kan de brandstof uitzetten. Het te vol tanken van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Morsende brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat het gebied drogen voordat u de generator gebruikt. Probeer NOOIT gemorste brandstof weg te branden.
• Draai de brandstofdop goed vast na het toevoegen van benzine.
• Dek de brandstofdop niet af terwijl de generator in bedrijf is. Het afdekken van de dop kan ertoe leiden dat de motor uitvalt of het product beschadigt.
• Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Zet het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

BELANGRIJKE INFORMATIE OVER DE CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbrandingsbronnen die worden gebruikt in het gebied waar wordt gewerkt. Als bijvoorbeeld de uitlaat van brandstofverbrandende gereedschappen op een met een CO-sensor uitgeruste generator is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijke koolmonoxide gedetecteerd. Verplaats en leid alle extra brandstofverbrandingsbronnen om koolmonoxide af te voeren van personeel en bewoonde gebouwen.
OPMERKING: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (STARTEN/STOPPEN)-knop op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.
Generatoren zijn bedoeld voor gebruik buitenshuis, ver van bewoonde gebouwen en de uitlaat is weg gericht van personeel en gebouwen. Indien misbruikt en bediend op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige hoeveelheden koolmonoxide zijn.
Als de generator uitschakelt en het RODE indicatielampje knippert, verlaat dan onmiddellijk het gebied. Wacht tot de koolmonoxide is verdwenen en het RODE indicatielampje uitgaat voordat u terugkeert naar het getroffen gebied. Zodra het veilig is om terug te keren, leest u het actielabel voor verdere stappen die u moet nemen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist was geplaatst, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidedetectoren in uw huis een alarm aangeven, zoek dan onmiddellijk frisse lucht op. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

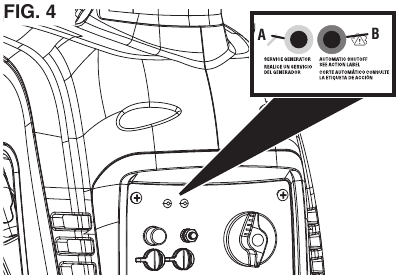

DE INDICATIELAMPJES VAN DE CO-SENSOR BEGRIJPEN

1. Service Generator LED
2. Automatic Shutoff LED

KLEUR	BESCHRIJVING
ROOD	Er hebben zich onveilige hoeveelheden koolmonoxide rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat de koolmonoxideniveaus boven een veilige drempelwaarde zijn gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Wanneer het veilig is om dit te doen, verplaatst u de generator naar een open ruimte buitenshuis, ver van bewoonde ruimtes, met de uitlaat weg gericht. Zodra deze naar een veilige ruimte is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Leid frisse lucht toe en ventileer de ruimte waar de generator was uitgeschakeld.
GEEL	Er is een storing opgetreden in het CO-sensorsysteem. Wanneer een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-automatische uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een storing. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

VEILIGHEIDSETIKETTEN EN STICKERS

De volgende informatie staat op de etiketten en stickers van uw generator.

1. Actielabel
   Als er zich onveilige hoeveelheden koolmonoxide rond de generator ophopen, vindt er automatische uitschakeling plaats. Als het apparaat uitschakelt, verlaat dan onmiddellijk het gebied. Wanneer het veilig is om terug te keren, doet u het volgende:
   • Verplaats de generator naar een open ruimte buitenshuis.
   • Richt de uitlaat weg.
   • Laat de generator niet in afgesloten ruimtes draaien (bijv. niet in huis of garage).
   • Ga naar de frisse lucht.
   • Zoek medische hulp als u ziek, duizelig of zwak bent.
   •
     Knoeien met de koolmonoxidesensor kan leiden tot een gevaarlijke situatie.
2. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
3. Veiligheidssymbolen
4. Specificaties
5. California Proposition 65
   Kanker en schade aan de voortplanting - www.P65Warnings.ca.gov/product
6. Koolmonoxide
   • Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een vergif dat je niet kunt zien of ruiken.
   • NOOIT binnenshuis in een huis of een garage gebruiken, ZELFS NIET ALS deuren en ramen open zijn.
7. Heet oppervlak
   Niet aanraken.

ELEKTRISCH

GENERATORCAPACITEIT

OPMERKING
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.
Raadpleeg de Specificaties voor deze generator en noteer de bedrijfs- (continu) en piek- (start)watts. Over het algemeen geldt: hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale stroomvereisten van alle aangesloten apparaten. Stroomvereisten staan vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.

Om de stroomvereisten te bepalen:

• Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
• Noteer en tel het aantal bedrijfs- (continu)watts van elk apparaat op. De generator moet continu deze hoeveelheid wattage produceren om de apparaten draaiende te houden.
• Noteer de piek- (start)watts voor elk apparaat. Dit is de kortstondige stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met het hoogste piek- (start)wattage. Tel de piek- (start)watts voor dat apparaat op bij het totale bedrijfs- (continu)wattage voor alle aangesloten apparaten om de totale piek-wattagevereiste voor de generator te bepalen.

OPMERKING: De totale piek-wattagevereiste gaat uit van het intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piek-wattage bereiken.

GENERATORVERMOGEN BEHEREN

Om de levensduur van de generator te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het generatorvermogen te beheren is door belastingen opeenvolgend toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat aan en start het. Stroomvereisten staan vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.
• Laat het generatorvermogen stabiliseren. Eenmaal stabiel moet de motor soepel lopen en moet het apparaat goed functioneren.
• Sluit het volgende grootste apparaat aan en start het.
• Laat het generatorvermogen stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGSNOEREN

Verstikkingsgevaar. Verlengsnoeren die rechtstreeks naar het huis lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengsnoer dat rechtstreeks naar uw huis loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat het risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd op batterijen werkende koolmonoxidemelders die voldoen aan de huidige UL 2034-veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengsnoeren gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes en met de uitlaatopening van u af gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengsnoeren. Beschadigde of overbelaste verlengsnoeren kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een wisselstroomapparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengsnoeren met 3 pinnen, gereedschappen en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat de nominale waarde van de generator of het gebruikte stopcontact niet overschrijdt.

OPMERKING
Overschrijd de capaciteit van het apparaat niet. Het overbelasten van de wattage- en/of ampèragecapaciteit van de generator kan aangesloten apparaten en kritieke generatorcomponenten beschadigen.

AFMETINGEN VERLENGSNOER

Zorg ervoor dat uw verlengsnoer de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken die ervoor kan zorgen dat het snoer oververhit raakt of schade aan eigendommen veroorzaakt. Raadpleeg de richtlijnen van de snoerfabrikant voor de juiste maat en lengte.

ONDERDELEN

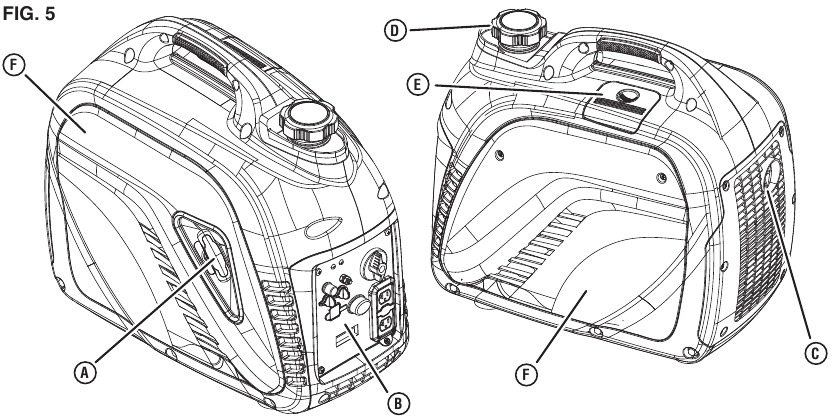

UW GENERATOR BEGRIJPEN
Om het risico op letsel en productfalen te verminderen, moet u de informatie in deze gebruikershandleiding en de informatie op de productetikettering lezen en begrijpen.

1. Terugslagstartergreep
2. Bedieningspaneel
3. Geluiddemper/vonkenvanger
4. Brandstofdop
5. Toegangsdeksel bougie
6. Servicepaneel

1. 120 Volt AC 18 ampère-stopcontacten
2. Motor-/brandstofbedieningsschakelaar
3. Aansluitingen voor parallelle werking
4. ECO-modus schakelaar
5. Resetknop
6. USB-poorten
7. Aardklem
8. LED laag oliepeil
9. LED overbelasting
10. LED gereed voor uitvoer
11. Datacenter
12. LED servicegenerator
13. LED automatische uitschakeling

120 VOLT AC-STOPCONTACTEN
Dit apparaat heeft twee 120V, 18A-stopcontacten die een verscheidenheid aan apparaten, gereedschappen en uitrusting van stroom kunnen voorzien.
CO-SENSORINDICATORLAMPJES
De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
ECO MODE SWITCH
De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
BRANDSTOFTANK
De generator heeft een brandstoftank met een inhoud van 3,7 liter (0,98 gallon).
AARDKLEM
De aardklem wordt gebruikt om de generator extern te aarden.
LED DATA CENTER
Schakel om spanning, frequentie, totale urenteller en draai-/onderhoudstimer weer te geven.

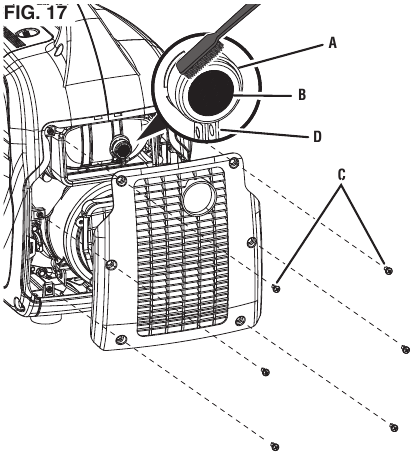

GELUIDDEMPER EN VONKENVANGER
De vonkenvanger voorkomt dat vonken de geluiddemper verlaten. Deze moet worden verwijderd voor onderhoud.
OPMERKING
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat vonken de geluiddemper verlaten en brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wetten en voorschriften met betrekking tot brandpreventievereisten te kennen en na te leven.
OLIEPEILSTOK
Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen wanneer dat nodig is.
LED GEREED VOOR UITVOER
Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.
RESET OVERBELASTING
De generatoromvormer schakelt automatisch alle AC-uitvoer uit om de generator te beschermen bij overbelasting of bij een kortsluiting in een aangesloten apparaat.
TERUGSLAGHENDEL
Gebruik de terugslaghendel (en de motor-/brandstofbedieningsschakelaar) om de generator te starten.
SERVICELUIKJE BOUGIE
Til het serviceluikje van de bougie op om toegang te krijgen tot de bougie.
USB-POORTEN
USB-uitgang met twee poorten van 5V/2,1A accepteert USB-stekkers type A.

MONTAGE

INHOUD VAN DE DOOS VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig gemonteerd is. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder en inspecteer de inhoud van de doos. Controleer of alle items in de INBEGREPEN LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

INBEGREPEN LIJST

Generator, motorolie (SAE 10W 30), trechter, bougiedopsleutel, snelstartgids, gebruikershandleiding
Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Wijzig dit product niet tenzij anders aangegeven in deze handleiding of door de fabrikant. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan stroom leveren aan een breed scala aan items, waaronder huishoudelijke apparaten, gereedschap op de bouwplaats, kampeeruitrusting, essentiële spullen voor achterklepfeestjes en nog veel meer.
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

De uitlaat van de generator bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.
Gebruik generatoren ALLEEN buitenshuis, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de windrichting weg van ramen, deuren en ventilatieopeningen. Leid de uitlaat altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of stekker-koolmonoxidemelders met batterijback-up in woonruimtes. Zie afbeelding 1.
• Onjuist gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie afbeelding 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

Wijzig dit product niet tenzij anders aangegeven in deze handleiding of door de fabrikant. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.
LET OP
In bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
LET OP
Controleer de fysieke toestand van het product voor elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN GEBRUIKEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het positioneren van de generator rekening met wind en luchtstromen.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspatten of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat er vuil door de generator wordt opgenomen dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opslaat.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator NIET achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats waar onvoldoende koeling van de generator en/of de uitlaatdemper mogelijk is. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat gevaarlijke concentraties CO zich kunnen ophopen.
• Sluit generatoren tijdens bedrijf NIET in.
• Gebruik de generator alleen BUITEN en uit de buurt van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in gebruik is).
• De generator moet minimaal 1,5 m (5 ft.) afstand hebben van alle brandbare materialen.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN

Overweeg waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot het beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een plaatselijke overheidsinstantie voor een volledige lijst met vereisten.

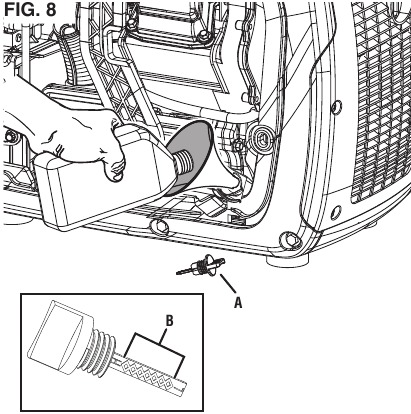

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

1. Serviceklep motor
2. Schroef
3. Pin

1. Oliepeilstok
2. Veilig werkbereik

Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.
LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde oliesoorten kan ernstige motorschade veroorzaken die niet onder de garantie valt.
De meegeleverde, aanbevolen oliesoort voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator gebruikt bij extreme temperaturen.

OPMERKING: controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

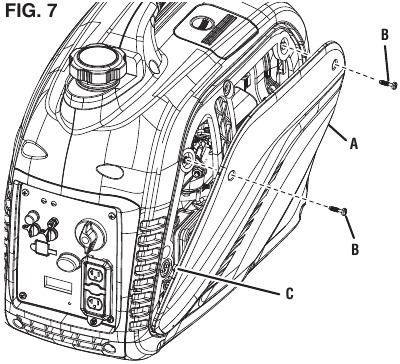

Verwijder de serviceklep van de motor om toegang te krijgen tot het luchtfilter, de carburateur, de olie vul-/aftapplug en de peilstok. Verwijder de twee klepschroeven en verwijder vervolgens voorzichtig de klep met beide handen om te voorkomen dat u de oogjes van de klep beschadigt.

• Maak het gebied rond de oliepeilstok schoon.

Voor de eerste olievulling:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Giet met behulp van de trechter langzaam de meegeleverde motorolie in het olievulgat. Stop regelmatig om er zeker van te zijn dat u niet te veel vult.

OPMERKING: Uw generator is functioneel getest in de fabriek en kan minimale restolie bevatten. Er is extra olie nodig om het apparaat te laten werken. Vul niet te veel.

• Plaats de oliepeilstok terug en draai hem vast.
• Installeer de serviceklep van de motor en draai de vergrendelknop in de vergrendelde stand om deze vast te zetten.

Om het oliepeil te controleren:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Maak de peilstok schoon en plaats deze terug in het olievulgat. Draai de peilstok niet vast.
• Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Installeer de serviceklep van de motor en de schroeven. Draai ze goed vast.

BENZINEVEREISTEN

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERONTREINIGDE benzine.
• Maximaal 10% ethanol (gasohol) is acceptabel (indien beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.

• Gebruik GEEN gas-oliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

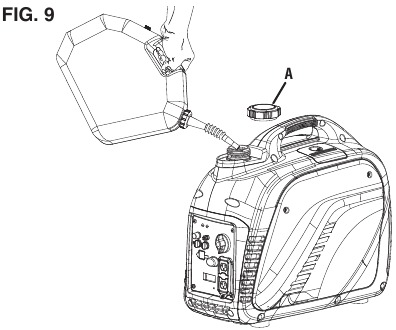

BENZINE TOEVOEGEN

1. Brandstofdop

1. Brandstofdop
2. Maximale vullijn
3. Zeef filter

Brand- en explosiegevaar. Verwijder nooit de brandstofdop en tank de generator nooit bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Zet altijd de motor uit en laat de generator minimaal vijf minuten afkoelen voordat u gaat tanken.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul slechts tot de rode maximale vulring op het brandstoffilter. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan opleveren.

Gebruik nooit een benzinecontainer, benzinetank of ander brandstofartikel dat kapot, gesneden, gescheurd of beschadigd is.
LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om vervuiling van het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor minimaal vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Vul niet te vol.
  OPMERKING: Het benzineniveau mag NIET hoger zijn dan de rode maximale vulring op het brandstoffilter.
• Plaats de brandstofdop terug. Draai stevig vast.
• Ruim eventueel gemorste brandstof op.
• Ga minstens 10 meter van de tankplaats vandaan voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. De output wordt met ongeveer 3,5% verminderd voor elke 300 meter dat de hoogte ten opzichte van zeeniveau toeneemt.
Een aanpassing voor grote hoogte is vereist voor gebruik op hoogten boven 1500 meter. Gebruik zonder deze aanpassing zal leiden tot verminderde prestaties, hoger brandstofverbruik en verhoogde uitstoot.
LET OP
Gebruik de generator NIET op hoogten onder 600 meter met de set voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

Carburateurset voor grote hoogte

Onderdeelnr. 518921-01

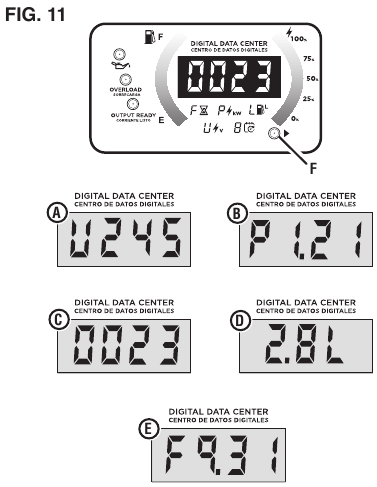

DATACENTRUM

1. Spanning
2. Vermogen
3. Levensduur in uren
4. Brandstofniveau
5. Looptijd/onderhoudsherinnering
6. Modeknop

Druk op de modeknop om door de gegevensweergavemodi te bladeren.
Spanning: Geeft de huidige spanningsoutput weer.
Frequentie (Hz): Geeft de frequentie van de vermogensoutput in Hertz weer.
Levensduur in uren: Geeft de totale looptijd in uren weer.
Brandstofniveau: Geeft aan hoeveel benzine er nog in de brandstoftank zit.
Looptijd/onderhoud: Geeft de huidige looptijd weer. Wordt teruggezet op nul wanneer hij wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dit vereist is.

Onderhoudscodes:
P25 – Motorolie verversen
P50 – Luchtfilter reinigen, motorolie verversen
P100 – Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen

INLOOPERIODE

Overschrijd voor een goede inloop niet 50% van het nominale bedrijfsvermogen gedurende de eerste vijf bedrijfsuren.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopperiode. Volledig synthetische olie kan een goede inloop en afdichting van de zuigerveren voorkomen.
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen afdichten.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De olie- en brandstofniveaus zich binnen een veilig werkbereik bevinden.
• Alle belastingen zijn losgekoppeld van de contactdozen op het bedieningspaneel.
• De ECO-modusschakelaar in de stand UIT staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

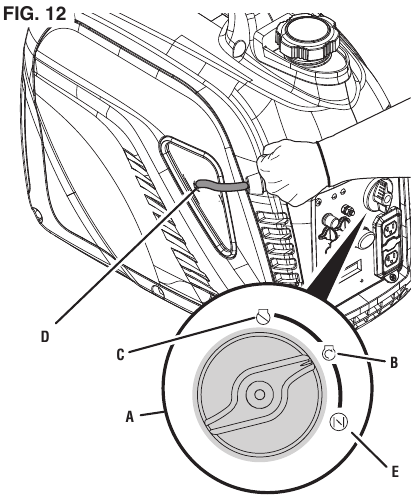

DE GENERATOR STARTEN

1. Motor-/brandstofbedieningsschakelaar
2. Draaien
3. UIT
4. Trek aan het startkoord
5. Choke

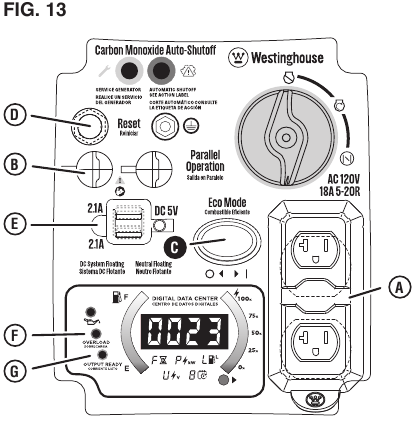

1. 120 volt AC 18 ampère contactdozen
2. Aansluitingen voor parallel gebruik
3. ECO-modusschakelaar
4. Resetknop
5. USB-poorten
6. Overbelastings-led
7. Led Uitgang gereed

• Plaats de generator op een veilige, geschikte locatie.
• Koppel alle belastingen los.
• Zorg ervoor dat de ECO-modusschakelaar in de stand UIT staat.
• Controleer de olie- en brandstofniveaus. Voeg indien nodig brandstof of olie toe zoals eerder beschreven.
• Plaats de motor-/brandstofbedieningsschakelaar in de aan-stand ( I ).
• Pak het startkoord stevig vast en trek er langzaam aan totdat u meer weerstand voelt. Trek op dit punt het startkoord snel van de generator af totdat de motor start.
  OPMERKING: Laat het startkoord na het starten van de unit voorzichtig terug op zijn plaats glijden. Laat het niet tegen de unit slaan. Tijdens het eerste starten kunnen er extra trekbewegingen nodig zijn om de brandstofpomp te ontluchten.
• Wanneer de led OUTPUT READY (Uitgang gereed) oplicht, kunt u veilig belastingen aansluiten op de contactdozen op het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten in overeenstemming zijn met de capaciteiten van uw generator.
• Sluit het grootste apparaat of toestel aan en start het.
• Laat de generatoroutput stabiliseren. Zodra deze stabiel is, moet de motor soepel draaien en moet het apparaat naar behoren functioneren.
• Sluit het op één na grootste apparaat of toestel aan en start het.
• Laat de generatoroutput stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE GENERATOR STOPPEN

Zie Afbeeldingen 12 - 13.

• Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
• Laat de generator "onbelast" draaien om de temperatuur van de motor en de dynamo te verlagen en te stabiliseren.
• Zet de motor-/brandstofbedieningsschakelaar in de uit-stand ( O ).

Om de unit snel te stoppen in een noodgeval:

• Zet de motor-/brandstofbedieningsschakelaar in de uit-stand ( O ).

LAAGOLIE-INDICATOR

Zie Afbeelding 13.
De LOW OIL-led op het bedieningspaneel licht op wanneer er weinig of geen olie in de unit zit. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, voegt u motorolie toe zoals eerder in dit gedeelte is beschreven. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS

Zie Afbeelding 13.
LET OP
Start de generator altijd met de ECO-modusschakelaar in de stand UIT. Laat het motortoerental stabiliseren en de led OUTPUT READY (Uitgang gereed) oplichten voordat u de ECO-modusschakelaar in de stand AAN zet.
LET OP
Gebruik de ECO-modus niet bij parallel bedrijf met een andere Westinghouse-omvormergenerator.
De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Zet de ECO-modus AAN bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht.
Zet de ECO-modus UIT bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO-modus in te schakelen, controleert u of de led OUTPUT READY (Uitgang gereed) oplicht en drukt u vervolgens de schakelaar in de AAN-stand. Als er geen belasting aanwezig is, daalt het generatortoerental naar de stationairsnelheid. De generator detecteert belastingen wanneer deze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, drukt u de ECO-modusschakelaar in de stand UIT.

OVERBELASTINGSRESET

Zie Afbeelding 13.
Overbelast de generator niet. Als de generator een overbelasting nadert of heeft bereikt, licht de OVERLOAD-led op het bedieningspaneel op.
Als de generator bijna overbelast is, knippert de OVERLOAD-led. Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt de unit een overbelastingsconditie. Om de levensduur van de generator te verlengen, dient u te vermijden de unit bijna op capaciteit te laten draaien.
Als de generator overbelast is of als er kortsluiting is in een aangesloten apparaat, gaat de OVERLOAD-led continu branden en wordt de unit automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische output.

Om de elektrische output na een overbelasting te herstellen:

• Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
• Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD-led uitgaat en de led OUTPUT READY (Uitgang gereed) oplicht.
• Reset de stroomonderbreker(s) indien geactiveerd.
• Controleer of de beoogde draai- en piekbelastingen de capaciteit van de generator niet overschrijden.
• Sluit elektrische belastingen achtereenvolgens opnieuw aan en laat de generator na elke aangesloten belasting stabiliseren.

USB-POORTEN

Zie Afbeelding 13.
Gebruik de USB-poorten en USB-kabels (niet meegeleverd) om USB-compatibele apparaten zoals telefoons, tablets en luidsprekers op te laden (tot 2,1 ampère).
OPMERKING: De USB-poorten zijn alleen ontworpen om op te laden en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

PARALLELLE WERKING

Zie afbeelding 13.

Brand- en elektrocutiegevaar. Sluit de parallelle kabel nooit aan of los wanneer een generator draait.

Een correcte aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een omschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, probeer geen elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde omschakelaar te gebruiken.
LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanningsoutput veroorzaken die schade kan toebrengen aan gereedschap en apparaten die door de generator worden gevoed.
Parallelle werking geeft u de mogelijkheid om te koppelen aan een compatibele Westinghouse Inverter Generator voor gecombineerd lopend en piekvermogen.
Een parallelle kabel of op een stopcontact gemonteerde parallelle kabel is nodig voor parallelle werking. Compatibele kabels zijn afzonderlijk verkrijgbaar.
Raadpleeg de gebruikershandleiding die bij uw parallelle kabel of op een stopcontact gemonteerde parallelle kabel is geleverd voor installatie- en bedieningsinstructies.

ONDERHOUD

VERVOER

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om het apparaat op te tillen of om lastbegrenzers zoals touwen of vastbindriemen te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren of, indien mogelijk, tap de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem vervoert.

Brandgevaar. Kantel de generator NIET of plaats hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

Per ongeluk opstarten. Koppel de bougiestekker (zie afbeelding 17) los van de bougie wanneer u onderhoud aan de generator uitvoert.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar veroorzaken dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u onderhoud uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
LET OP
Controleer de fysieke staat van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem contact op met onze klantenservice voor vervangende onderdelen of assistentie.
Om de levensduur van dit product te verlengen, volgt u de onderhoudsinstructies in dit gedeelte. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan terugroep- of garantieonderdelen.

DE GENERATOR REINIGEN

Bewaar of gebruik uw generator niet in een vuile, stoffige of corrosieve omgeving. Zorg ervoor dat er geen vreemde materialen en vuil de ventilatieopeningen van het apparaat verstoppen.
Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als het apparaat moet worden schoongemaakt, gebruikt u een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruikt u lucht onder lage druk (niet meer dan 25 psi) om de ventilatieopeningen schoon te maken.
Gebruik nooit benzine als reinigingsmiddel.

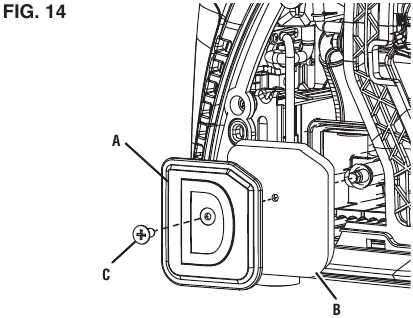

HET LUCHTFILTER REINIGEN/VERVANGEN

1. Luchtfilterdeksel
2. Luchtfilter
3. Schroef

Houd het luchtfilter schoon. Een vuil luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder luchtfilter.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Draai de schroeven los en verwijder de onderhoudskap van de motor.
• Verwijder de schroef en het luchtfilterdeksel.
• Verwijder het luchtfilter uit de luchtfilterbehuizing en plaats het in een geschikte reinigingscontainer. Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte container.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk reinigingsmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.
  LET OP
  Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Oefen alleen een langzame maar stevige knijpbeweging uit.
• Spoel het luchtfilter af door het onder te dompelen in vers water en langzaam te knijpen. Laat het filter volledig drogen.
  LET OP
  Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
• Dompel het luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
• Installeer het luchtfilter in de luchtfilterbehuizing en installeer het luchtfilterdeksel opnieuw.
• Installeer de onderhoudskap van de motor en draai de vergrendelknop in de vergrendelde positie om deze vast te zetten.

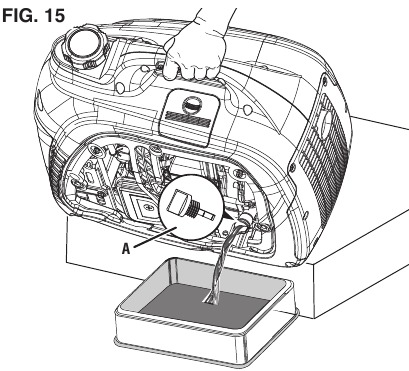

DE MOTOROLIE VERVERSEN

1. Oliepeilstok

Voor optimale prestaties ververst u de motorolie volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing). Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs dan de olie vaker.
OPMERKING: ververs de olie terwijl de motor warm maar niet heet is. Warme motorolie loopt sneller en grondiger weg dan koele smeermiddelen. Contact met hete smeermiddelen kan ernstige brandwonden veroorzaken.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de schroeven los en verwijder de onderhoudskap van de motor.
• Maak het gebied rond de oliepeilstok schoon.
• Draai de oliepeilstok langzaam los en verwijder hem.
• Plaats een olieopvangbak (of een geschikte container) onder het olievul-/aftapgat.
• Kantel de generator om de olie af te tappen.
• Nadat de olie volledig is afgetapt, plaatst u de generator in een rechtopstaande positie.
• Vul de olie bij zoals beschreven in het gedeelte Bediening.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Maak gemorste olie schoon.
• Installeer de onderhoudskap van de motor en de schroeven. Draai ze stevig vast.

DE BOUGIE REINIGEN/VERVANGEN

LET OP
Gebruik ALTIJD de Westinghouse OEM-bougie of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, overslaan of kan voorkomen dat de motor start.
Zorg ervoor dat de bougie schoon is en de juiste opening heeft. Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Til de onderhoudsklep van de bougie op om toegang te krijgen tot het bougiegebied.
• Verwijder de bougiestekker door de bougiestekker stevig recht van de motor af te trekken.
• Maak het gebied rond de bougie schoon.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.
  LET OP
  Oefen nooit zijwaartse belasting uit of verplaats de bougie zijwaarts bij het verwijderen van de bougie.
• Inspecteer de bougie. Vervang deze als de elektroden putten, verbrand of de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
• Meet de elektrodenafstand van de bougie met een draadvoelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
  Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)
• Installeer de bougie voorzichtig met de hand vast en draai deze vervolgens 3/8 tot 1/2 slag extra vast met de bougiesleutel.
• Installeer de bougiestekker en sluit de onderhoudsklep van de bougie.

DE VONKENVANGER REINIGEN

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

Controleer en reinig de vonkenvanger volgens de cijfers die zijn gespecificeerd in het Onderhoudsschema of de motorhandleiding (indien van toepassing). Als u de vonkenvanger niet reinigt, leidt dit tot verminderde motorprestaties.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de schroeven en de demperkap.
• Verwijder de schroef waarmee de vonkenvangerbeugel is vastgezet.
• Verwijder de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een staalborstel.
• Installeer de vonkenvanger, het scherm en de beugel opnieuw. Draai de schroeven stevig vast.

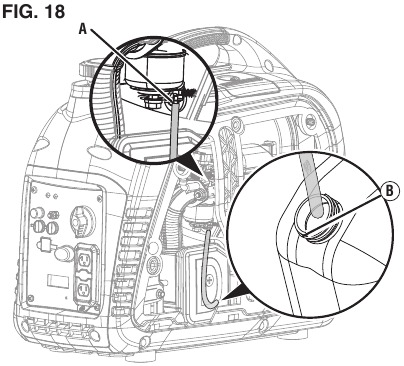

DE BRANDSTOFTANK EN CARBURETORVLOTTERBAK LEEGMAKEN

1. Aftapventiel
2. Afvoerslang

1. Benzine UIT

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
Zelfs correct gestabiliseerde brandstof kan residu achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om gom- en vernisvorming in de carburateur te voorkomen. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Om de vlotterbak leeg te maken:

• Zet de motor-/brandstofbedieningsschakelaar in de GASOLINE OFF (BENZINE UIT) stand.
• Maak de schroeven los en verwijder de motoronderhoudskap.
• Zoek het aftapventiel aan de onderkant van de carburateurvlotterbak.
• Bevestig een afvoerslang op het aftapventiel.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai het aftapventiel tegen de klok in om te openen.
• Sluit het aftapventiel door met de klok mee te draaien wanneer de vlotterbak leeg is. Installeer de motoronderhoudskap.

Om de vlotterbak droog te laten lopen:

• Start de generator zoals eerder beschreven.
• Nadat de motor is gestart, zet u de motor-/brandstofbedieningsschakelaar in de GASOLINE OFF (BENZINE UIT) stand.
• Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
• Zet de motor-/brandstofbedieningsschakelaar in de OFF (UIT) stand.

Om de brandstoftank leeg te maken:
LET OP
Om schade aan de unit te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegt. Zie De motorolie verversen voor details.

• Zet de motor-/brandstofbedieningsschakelaar in de OFF (UIT) stand.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.

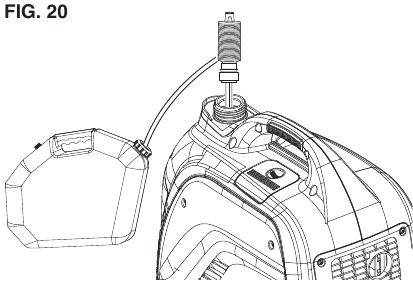

• Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te zuigen. Gebruik GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden geleegd met behulp van de carburateuraftapschroef en de afvoerslang, zoals eerder beschreven. Houd de motor-/brandstofbedieningsschakelaar in de OFF-stand (UIT) om brandstof van de tank door de carburateur te laten stromen.

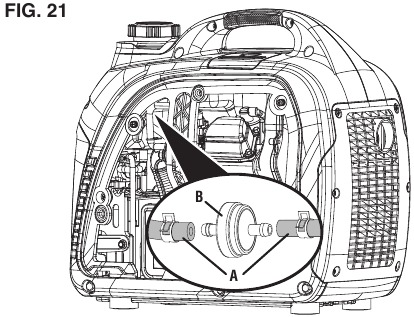

DE BRANDSTOFFILTER VERVANGEN

1. Brandstofleiding
2. Brandstoffilter

Na verloop van tijd kan de brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, vervangt u de brandstoffilter volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing).

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Maak de brandstoftank leeg zoals eerder beschreven.
• Verwijder de schroeven waarmee het bedieningspaneel is bevestigd.
• Verwijder het bedieningspaneel.
• Zoek de brandstoffilter en noteer de oriëntatie van de filter.
• Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen weg van de filter.
• Installeer de brandstofleidingen op de nieuwe filter. Zorg ervoor dat de brandstoffilter correct is georiënteerd.
• Plaats de motoronderhoudskap terug en draai de schroeven stevig vast.

DE KLEPSPELING CONTROLEREN/AFSTELLEN

1. Tuimelaarasdeksel
2. Bout
3. Pakking

1. Afstelschroef
2. Borgmoer
3. Voelermaat
4. Tuimelaar
5. Klepsteel
6. Duwstang

LET OP
Het controleren en afstellen van de klepspeling moet worden uitgevoerd wanneer de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het tuimelaarasdeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie, zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de trekstarter om de motor naar het bovenste dode punt (BDP) te draaien. Kijkend door het bougiegat; de zuiger moet bovenaan staan (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten op BDP bij de compressieslag. Zo niet, draai de motor dan 360°.
• Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.

  	Inlaatklep	Uitlaatklep
  Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
  Koppel	8-12 Nm	8-12 Nm

• Als een aanpassing nodig is, draai dan de borgmoer los.
• Schuif de juiste voelermaat tussen de tuimelaar en de klepsteel.
• Draai de afstelschroef op de duwstang vast om de gespecificeerde speling te verkrijgen.
  OPMERKING: U zou moeten kunnen voelen dat de tuimelaar de voelermaat raakt.
• Houd de afstelschroef op zijn plaats en draai de moer vast.
  Koppel: 106 inch-pond (12 Nm)
• Controleer de klepspeling opnieuw.
• Als er geen verdere aanpassingen nodig zijn, voert u deze procedure uit op de andere klep.
• Als u klaar bent, installeert u de pakking, het tuimelaarasdeksel en de bougie.

OPSLAG

Schakel de unit uit en laat deze minimaal 30 minuten afkoelen voordat u deze opslaat. Houd de unit rechtop. Bewaar de generator niet op zijn kant. Tap de brandstof af voordat u de unit opslaat. Bewaar de unit en de brandstof afzonderlijk in goed geventileerde ruimtes uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Fulltime gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Laat de carburateurvlotterbak leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de wet- en regelgeving van de staat en de gemeente.)
6 maanden of langer	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Laat de carburateurvlotterbak en de brandstoftank leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de wet- en regelgeving van de staat en de gemeente.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de trekstarter om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie opnieuw. Ververs de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Houd de uren- of kalenderintervallen aan, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.
OPMERKING: Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Vóór elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Motorolie controleren	X
Motorolie verversen1		X	X
Luchtfilter reinigen2			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepspeling inspecteren/aanpassen3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
Ververs de olie elke maand bij zware belasting of hoge temperaturen. Vaker reinigen in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-servicedealer.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start, maar valt vervolgens uit	Brandstofniveau is laag of op.	Tank bij.
	Incorrect motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte lage oliepeilschakelaar.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter beperkt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder behandeling of aftappen van de benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start niet	Geen brandstof.	Tank bij.
	Oude benzine, generator opgeslagen zonder behandeling of aftappen van de benzine, of bijgetankt met slechte benzine.	Tap de benzinetank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED LAGE OLIE brandt, zet dan de motor-/brandstofregelschakelaar in de OFF stand. Voeg motorolie toe.
	Bougie nat met brandstof (overstroomde motor).	Wacht vijf minuten. Zet de motor-/brandstofregelschakelaar in de OFF stand. Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze af.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of aangepast.	Terugkeren naar de originele configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator/Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt weg bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-contactdozen	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

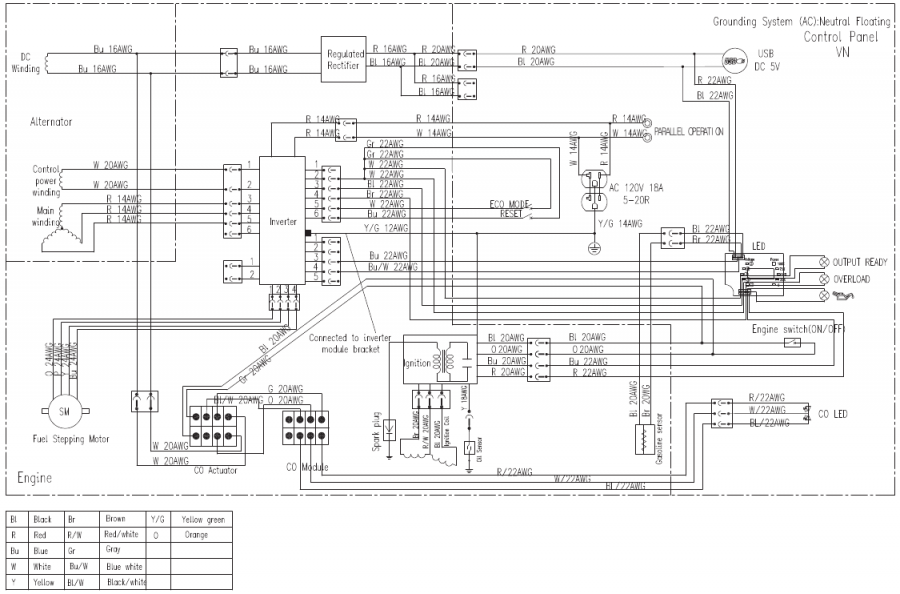

SCHEMATISCHE WEERGAVEN

HEEFT U VRAGEN?
E-mail ons op service@wpowereq.com
www.WestinghouseOutdoorPower.com
Service Hotline (855) 944-3571
777 Manor Park Drive, Columbus, OH 43228

Referenties

• http://www.p65warnings.ca.gov
• Warranty Registration | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov/product
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen2800c - Handleiding omvormergenerator

Beschikbare talen
