Alesis Q88 MKII - MIDI Controller Handleiding

Inhoud

Inleiding

Inhoud van de doos
Q88 MKII
USB-kabel
Software downloadkaart
Gebruikershandleiding
Veiligheids- & garantiehandleiding

Ondersteuning
Ga naar alesis.com om de nieuwste documentatie, systeemvereisten en andere informatie over uw product te bekijken en te downloaden.
Ga voor extra productondersteuning naar alesis.com/support.

Snel aan de slag

Uw keyboard aansluiten
U kunt het keyboard van stroom voorzien via een USB-poort met voeding of een voeding van een derde partij. De Q88 MKII's zijn apparaten met een laag stroomverbruik en een externe voeding is niet nodig, tenzij u de Q88 MKII gebruikt zonder aangesloten te zijn op een computer (bijvoorbeeld voor het aansturen van externe synthesizers). Het wordt aanbevolen om de Q88 MKII aan te sluiten op een ingebouwde USB-poort of op een USB-hub met voeding. Gebruik een USB-kabel om de Q88 MKII van stroom te voorzien wanneer u verbinding maakt met een computer om softwaresynths te activeren.
U kunt de Q88 MKII ook gebruiken met uw iPad om ondersteunde apps voor het maken van muziek aan te sturen.
Om uw Q88 MKII op een iPad aan te sluiten, is de iPad Camera Connection Kit vereist, die verkrijgbaar is in de Apple Store.

Configuratie
Zodra u de installatie hebt voltooid, moet u uw MIDI-software configureren om de Q88 MKII te gebruiken. Houd er rekening mee dat wanneer u op een toets op het keyboard drukt, u geen geluid hoort. Dit komt omdat het indrukken van een toets ervoor zorgt dat het keyboard MIDI-gegevens verzendt. MIDI-gegevens geven instructies over hoe een geluid moet worden afgespeeld, maar om dat geluid daadwerkelijk te horen, moet u uw muzieksoftware configureren om de MIDI-gegevens die door de Q88 MKII worden verzonden te lezen en het geluid dienovereenkomstig af te spelen. Deze instelling houdt waarschijnlijk in dat u naar een menu Opties of Apparaatinstelling in uw muzieksoftwaretoepassing gaat en het juiste apparaat selecteert. De Q88 MKII zou moeten verschijnen onder de naam "USB-audioapparaat" voor Windows 7, Windows 8, of als "Q88 MKII" voor andere besturingssystemen in de MIDI-apparaten sectie van uw muzieksoftwaretoepassing. Raadpleeg de handleiding die bij uw software is geleverd voor de juiste installatieprocedure.

Functies

Bovenpaneel
Bovenpaneel

  1. Keyboard: De meeste witte en zwarte toetsen op de Q88 MKII zijn gelabeld met namen. In de geavanceerde modus kunt u door op een van de gelabelde toetsen te drukken speciale bewerkingen uitvoeren, zoals het aanpassen van het MIDI-kanaal, transponeren en het verzenden van program change berichten.
  2. Octaafknoppen: Als u eenmaal op de octaaf "+" (plus) knop drukt, wordt de LED boven de octaaf "-" (min) knop uitgeschakeld, wat aangeeft dat het octaaf van het keyboard nu omhoog is verschoven. Als u nogmaals op de octaaf "+" (plus) toets drukt, verschuift u nog een octaaf omhoog, enzovoort. Het is mogelijk om het keyboard 4 octaven omhoog of 4 octaven omlaag te verschuiven vanaf 0 octaaf verschuiving.
    Om het octaaf omlaag te verschuiven, drukt u op de octaaf "-" (min) knop en ziet u dat de LED boven de octaaf "+" (plus) knop uitgaat. Als alleen de LED boven de octaaf "-" (min) toets brandt, is het octaaf omlaag verschoven en als alleen de LED boven de octaaf "+" (plus) toets brandt, is het octaaf omhoog verschoven. De octaaf "+" (plus) en octaaf "-" (min) LED's veranderen van kleur wanneer u meer dan één octaaf omhoog of omlaag gaat.
    Om de octaafverschuiving terug te zetten naar 0, drukt u tegelijkertijd op de octaaf "+" (plus) en "-" (min) toetsen. Beide LED's gaan branden, wat aangeeft dat de octaafverschuiving is teruggekeerd naar 0.
    De Octaaf "+" (plus) en "-" (min) knoppen kunnen worden toegewezen om een van de zeven mogelijke MIDI-functies aan te sturen. (Zie Geavanceerde functies voor meer informatie.)
  3. Volumeschuif: De volumeschuif verzendt een MIDI-bericht dat het volume regelt van de noten die u speelt. De volumeschuif kan ook worden toegewezen aan verschillende effecten, zoals pan (balans), attack, reverb, chorus en nog veel meer. (Zie Geavanceerde functies voor meer informatie.)
  4. Pitchbendwiel: Zoals de naam al aangeeft, wordt het pitchbendwiel voornamelijk gebruikt om de noten die op het keyboard worden gespeeld omhoog of omlaag te buigen. Hierdoor kunt u frasen spelen die normaal niet geassocieerd worden met keyboardspelen, zoals gitaarachtige riffs. Uw geluidsbron bepaalt hoe ver u de noot kunt buigen. De gebruikelijke instelling is twee halve tonen, maar het kan tot twee octaven omhoog of omlaag zijn.
  5. Modulatiewiel: Het modulatiewiel wordt meestal gebruikt voor modulatie van het geluid dat u speelt. Dit type real-time controller werd oorspronkelijk geïntroduceerd op elektronische keyboardinstrumenten om de uitvoerder opties te geven, zoals het toevoegen van vibrato, net zoals spelers van akoestische instrumenten doen. Het modulatiewiel is volledig toewijsbaar via MIDI.
  6. Geavanceerde knop: De geavanceerde knop wordt gebruikt om toegang te krijgen tot alle geavanceerde functies van het keyboard.
    Wanneer op de geavanceerde knop wordt gedrukt, gaat het keyboard naar de "Bewerkingsmodus" (Edit Mode). In de bewerkingsmodus (Edit Mode) worden de toetsen op het keyboard gebruikt voor het selecteren van functies en het invoeren van gegevens.
    De LED boven de geavanceerde knop geeft aan of de bewerkingsmodus (Edit Mode) is ingeschakeld of niet. In de bewerkingsmodus (Edit Mode) worden de zwarte toetsen op het keyboard gebruikt voor het selecteren van functies, terwijl de witte toetsen worden gebruikt voor gegevensinvoer, kanaalselectie en DAW-selectie.
    Uw keyboard verlaat de bewerkingsmodus (Edit Mode) zodra een functie is geselecteerd, of de geavanceerde knop, de ANNULEREN (CANCEL) of de ENTER toets wordt ingedrukt (de LED boven de geavanceerde knop gaat uit). Het keyboard kan dan weer worden gebruikt om noten te spelen.
    Opmerking: Raadpleeg het gedeelte Geavanceerde functies voor meer informatie.
  7. Richtingstoetsen: Deze knoppen kunnen de MIDI-, Mackie Control®- of HUI®-protocollen gebruiken om bepaalde functies aan te sturen in software die deze ondersteunt. Zie het gedeelte Richtingstoetsen en transporttoetsen van het hoofdstuk Geavanceerde functies voor meer informatie.
  8. Transporttoetsen: Deze knoppen kunnen de MIDI-, Mackie Control- of HUI®-protocollen gebruiken om bepaalde functies aan te sturen in software die deze ondersteunt. Zie het gedeelte Richtingstoetsen en transporttoetsen van het hoofdstuk Geavanceerde functies voor meer informatie.

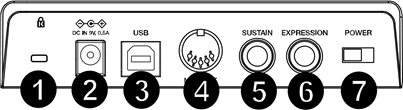

Achterpaneel
Achterpaneel

  1. Kensington® slot: Gebruik deze poort om een veiligheidskabel aan het apparaat te bevestigen.
  2. DC-voedingsadapteringang: Als u de Q88 MKII niet via de USB-aansluiting van stroom wilt voorzien en de MIDI-connector gebruikt om een externe geluidsmodule te activeren, sluit dan hier een DC 9 V, 500 mA voedingsadapter (apart verkrijgbaar) aan.
  3. USB-poort: De USB-poort levert stroom aan het keyboard en verzendt MIDI-gegevens wanneer het is aangesloten op een computer om een softwaresynth of MIDI-sequencer te activeren.
  4. MIDI-uitgang: Gebruik een vijfpolige MIDI-kabel (apart verkrijgbaar) om deze aansluiting aan te sluiten op de MIDI IN van een externe geluidsmodule of op de MIDI In van een synthesizer.
  5. Sustainpedaalingang: Deze aansluiting accepteert een voetpedaal met kortstondig contact (apart verkrijgbaar). Wanneer u dit pedaal indrukt, houdt het het geluid dat u speelt aan, zonder dat u uw vingers op de toetsen hoeft te houden.
    Opmerking: voor een realistische pedaalwerking kunt u de ASP-2 bekijken. De ASP-2 is het schakelbare sustainpedaal van Alesis met de mogelijkheid om te worden aangesloten op de sustainpedaalingang op de Q88 MKII.
    Opmerking: de polariteit van het sustainpedaal wordt bij het opstarten bepaald door het keyboard. Wanneer de Q88 MKII wordt opgestart, wordt ervan uitgegaan dat het sustainpedaal zich in de "omhoog" (uit) positie bevindt. Het is belangrijk dat het sustainpedaal niet wordt ingedrukt tijdens het opstarten, anders zal het pedaal zijn werking omkeren en zullen de noten aanhouden wanneer het pedaal niet wordt ingedrukt.
    Opmerking: een voetpedaal kan worden gebruikt om het geluid dat u speelt aan te houden zonder dat u uw handen op het keyboard hoeft te houden (net als het sustainpedaal op een piano).
    U kunt een voetpedaal van elke polariteit aansluiten op de voetpedaalingang op uw Alesis-keyboard. Het keyboard detecteert automatisch de juiste polariteit bij het opstarten. Als u de polariteit wilt omkeren, drukt u gewoon het pedaal in wanneer u uw keyboard inschakelt.
  6. Expressiepedaalingang: Sluit een 1/4" TRS expressiepedaal (apart verkrijgbaar) aan op deze ingang om het volume vibrato of de galmdiepte van een instrumentpatch aan te passen.
  7. Aan/uit-schakelaar: Gebruik deze schakelaar om het apparaat in of uit te schakelen.

Geavanceerde functies

Geavanceerde functies
Naast het instellen van een octaafverschuiving kunnen de twee OCTAVE "+" en "-" knoppen die eerder in de handleiding zijn besproken in de sectie "Octaafknoppen" ook worden gebruikt om een van de zeven MIDI-functies te bedienen.
De eerste 7 zwarte toetsen worden gebruikt om de functie van de octaafknoppen te selecteren. Sommige functies waarvoor deze toetsen kunnen worden gebruikt, kunnen geen waarde kleiner dan 0 verzenden. Wanneer ze worden gebruikt om deze functies te bedienen, blijven beide LED's boven de knoppen branden, ongeacht de huidige instelling van die functie.
Om een alternatieve functie te selecteren:

  1. Druk op de knop Advanced (Geavanceerd) om het keyboard in de Edit Mode (Bewerkingsmodus) te zetten.
  2. Druk op de zwarte toets die de gewenste functie vertegenwoordigt. Met uitzondering van CC wordt de Edit Mode (Bewerkingsmodus) beëindigd zodra u de functie hebt geselecteerd en kunt u weer noten spelen.

Octaafverschuiving
Een andere methode om de Q88 MKII-octaven te verschuiven, is met behulp van de toetsen met het label "Octave +" en "Octave -". Nadat op de Advanced (Geavanceerd)-knop is gedrukt, waardoor het keyboard in de Edit Mode (Bewerkingsmodus) komt, zal het indrukken van deze toetsen de toonhoogte van het keyboard een of meer octaven omhoog of omlaag verschuiven (één voor elke keer dat er wordt gedrukt). De standaard octaafverschuivingsaanduiding is "0" en dit is de octaafinstelling telkens wanneer u het keyboard inschakelt. De lampjes boven de octaafknoppen geven aan dat 0 octaafverschuiving is ingesteld wanneer beide branden.
Om de "+" en "-" toetsen toe te wijzen om het octaaf te bedienen:

  1. Druk op de knop Advanced (Geavanceerd) om het keyboard in de Edit Mode (Bewerkingsmodus) te zetten.
  2. Druk op de zwarte toets die "OCTAVE" vertegenwoordigt. De Edit Mode (Bewerkingsmodus) wordt beëindigd zodra OCTAVE is ingedrukt.

Er is ook een methode om snel van octaaf te wisselen, wat handig kan zijn wanneer u de octaafknoppen gebruikt om een andere MIDI-functie te bedienen. Dit wordt als volgt bereikt:

  1. Druk op de knop Advanced (Geavanceerd) om het keyboard in de Edit Mode (Bewerkingsmodus) te zetten.
  2. Druk op de zwarte toets die "OCTAVE +" vertegenwoordigt, om het octaaf met 1 te verhogen (u kunt er nogmaals op drukken om het octaaf met 2 te verhogen, enzovoort). Druk op de zwarte toets die "OCTAVE -" vertegenwoordigt, om het octaaf met 1 te verlagen (u kunt er nogmaals op drukken om het octaaf met 2 te verlagen, enzovoort). Druk op de zwarte toets die "OCTAVE 0" vertegenwoordigt om de octaafverschuiving terug te zetten op 0.
  3. Wanneer u uw octaafverschuiving hebt gekozen, drukt u op "ENTER" (ENTER) om uw Octaaf te selecteren en de Edit Mode (Bewerkingsmodus) te verlaten. Als u Cancel (Annuleren) of Advanced (Geavanceerd) selecteert, wordt de selectie geannuleerd en verlaat u de Advanced (Geavanceerd) modus.

Transponeren
In sommige gevallen kan het handig zijn om de toonhoogte te verlagen of te verhogen met een aantal halve tonen in plaats van een heel octaaf. Als u bijvoorbeeld een nummer speelt met een zanger die moeite heeft om de hoogste noten te halen, wilt u de toonhoogte mogelijk met een of twee halve tonen verlagen. Dit wordt bereikt met behulp van een MIDI-functie genaamd "Transpose" (Transponeren).
Transpose (Transponeren) werkt op dezelfde manier als Octave Shift (Octaafverschuiving), behalve dat de verschuiving maximaal +/- 12 halve tonen kan bedragen. Net als bij Octave Shift (Octaafverschuiving) zijn er twee manieren om het keyboard te transponeren. U kunt de Octave "+" en "-" knoppen gebruiken, of respectievelijk de zwarte toetsen "TRANSPOSE -," "TRANSPOSE 0" en "TRANSPOSE +."
Om de Octave "+" en "-" knoppen toe te wijzen om te transponeren:

  1. Druk op de Advanced (Geavanceerd)-knop om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets met het label "TRANSPOSE" (Transponeren) (Eb2). (De Edit Mode (Bewerkingsmodus) wordt uitgeschakeld zodra "TRANSPOSE" (Transponeren) is ingedrukt.)
  3. Druk op de "+" toets en u hoort de toonhoogte van de noot die u speelt omhoog gaan.
  4. Druk op de "-" toets om het keyboard een halve stap omlaag te transponeren.
  5. Druk op zowel "+" als "-" samen om terug te keren naar geen transpositieverandering.

Programmawijziging
Programmawijzigingen worden gebruikt om het instrument of de voice te wijzigen die u gebruikt. Voor het voorbeeld zullen we het instrument veranderen in een basgeluid. Om dit te doen, moeten we een programmawijziging van 32 verzenden. Er zijn twee manieren om een programmawijziging te verzenden:

Incrementele/Decrementele programmawijziging:

  1. Druk op de knop Advanced (Geavanceerd).
  2. Druk op de zwarte toets met het label "PROGRAM" (Programma) (F#2).
  3. Nu kunnen de Octave "+" en "-" toetsen worden gebruikt om het programma te wijzigen.
  4. Druk op "+" en blijf noten spelen totdat u het gewenste instrument hebt gevonden.
    Deze methode is handig als u door verschillende instrumenten wilt bladeren om te zien welk instrument het beste klinkt in uw nummer.

Snelkeuze programmawijziging:

  1. Druk op de knop Advanced (Geavanceerd).
  2. Druk op de zwarte toets met het label "PROGRAM #" (Programma #).
  3. Druk op de toetsen "3," "2," "ENTER" (ENTER). Nu speelt het keyboard een basgeluid: nummer 32. Deze methode is handig als u een specifiek nummer wilt selecteren, zoals hier het geval is.
    Als de Octave "+" en "-" toetsen zijn geselecteerd om het Programmanummer te variëren (methode 1). Door zowel de "+" als "-" toetsen samen in te drukken, wordt Programma 0 opgeroepen, waarmee een vleugelpianogeluid wordt geselecteerd.

Bank LSB en Bank MSB
Programmawijzigingen worden het meest gebruikt om instrumenten en voices te wijzigen. Het aantal instrumenten dat toegankelijk is via programmawijzigingen is echter beperkt tot 128. Sommige apparaten hebben meer dan 128 voices en vereisen een andere methode om toegang te krijgen tot deze extra voices. Over het algemeen gebruiken deze apparaten Bank LSB- en Bank MSB-berichten.

Incrementele/Decrementele Bank LSB- en Bank MSB-wijzigingen:

  1. Druk op de knop Advanced (Geavanceerd).
  2. Druk respectievelijk op de zwarte toets met het label "Bank LSB" (G#2) of "Bank MSB" (Bb2).
  3. Nu kunnen de Octave "+" en "-" toetsen worden gebruikt om de Bank LSB of Bank MSB te wijzigen.
  4. Druk op "+" en blijf noten spelen totdat u het gewenste instrument hebt gevonden.

De snelkeuzemethode gebruiken:

  1. Druk op de knop Advanced (Geavanceerd).
  2. Druk respectievelijk op de zwarte toets met het label "Bank LSB #" of "Bank MSB #".
  3. Druk op de toetsen "3," "2," "ENTER" (ENTER).
    Net als bij Programmawijziging, als de Octave "+" en "-" toetsen zijn geselecteerd om het Bank LSB- of MSB-nummer te variëren (methode 1). Door zowel de "+" als "-" toetsen samen in te drukken, wordt Bank 0 opgeroepen.

MIDI-kanaal
MIDI-data van het keyboard kan worden verzonden op een van de 16 MIDI-kanalen. Bepaalde MIDI-apparaten en MIDI-softwaretoepassingen vereisen echter dat het keyboard data verzendt op een gespecificeerd kanaal. Als dit het geval is, kunt u het kanaal waarop de data wordt verzonden wijzigen met behulp van de volgende methode:

  1. Druk op de Advanced (Geavanceerd)-knop om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op een van de 16 kanaaltoetsen (D2 tot E4), afhankelijk van het kanaal dat u nodig hebt.
    Als een apparaat bijvoorbeeld specificeert dat u data op kanaal 10 moet verzenden, drukt u op de Advanced (Geavanceerd)-knop en selecteert u kanaal 10. Het kanaal kan ook worden toegewezen aan de Octave "+" en "-" toetsen. Eenmaal toegewezen, zal het indrukken van "+" of "-" het kanaal incrementeel verhogen of verlagen. Wanneer kanaal 16 is bereikt en op "+" wordt gedrukt, wordt kanaal 1 geselecteerd. Door zowel de "+" als "-" toetsen samen in te drukken, wordt kanaal 1 opgeroepen.

Control Change (Besturingswijziging)
Om de Octave/Data-knoppen toe te wijzen om Control Change (Besturingswijziging)-berichten te verzenden die aan en uit kunnen worden geschakeld, volgt u deze stappen:

  1. Druk op de Advanced (Geavanceerd)-knop om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets met het label "CC" (Eb3).
  3. Gebruik de Numerical Data Entry (Numerieke data-invoer)-toetsen G4-B5 om het nummer van de Control Change (Besturingswijziging) in te voeren dat aan de +/- knoppen moet worden toegewezen.
  4. De unit verzendt de toegewezen MIDI Control Change (Besturingswijziging)-berichten die aan en uit worden geschakeld (eenmaal drukken Aan, nogmaals drukken Uit).

De Octave +/- knoppen kunnen ook kortstondige MIDI Control Change (Besturingswijziging)-berichten verzenden. Om de Octave/Data-knoppen toe te wijzen aan kortstondige Control Change (Besturingswijziging)-berichten, volgt u deze stappen:

  1. Druk op de Advanced (Geavanceerd)-knop om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk 2 keer op de zwarte toets met het label "CC" (Eb3).
    Opmerking: De Advanced (Geavanceerd) LED knippert/flikkert bij het toewijzen van een kortstondig CC-bericht aan de -/+ knoppen.
  3. Gebruik de Numerical Data Entry (Numerieke data-invoer)-toetsen G4-B5 om het nummer van de Control Change (Besturingswijziging) in te voeren dat aan de +/- knoppen moet worden toegewezen.
  4. De unit verzendt de toegewezen MIDI Control Change (Besturingswijziging)-berichten (Drukken Aan, Loslaten Uit).

Toewijzing volumeschuifregelaar
Om de volumeschuifregelaar aan een effect toe te wijzen:

  1. Druk op de Advanced (Geavanceerd)-knop om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets met het label "FADER" (Schuifregelaar).
  3. Gebruik de Numerical Data Entry (Numerieke data-invoer)-toetsen om het CC-nummer in te voeren dat u aan de volumefader wilt toewijzen.
    Als u een fout hebt gemaakt bij het invoeren van de numerieke datawaarde, kunt u op de toets "CANCEL" (Annuleren) drukken om de Edit Mode (Bewerkingsmodus) te verlaten zonder het effect dat aan de volumeschuifregelaar is toegewezen te wijzigen.

Toewijzing modulatie-wheel
Het is mogelijk om verschillende CC- en MIDI-berichten toe te wijzen aan de Modulation Wheel (Modulatiewiel). Enkele nuttige berichten zijn: MIDI CC 01 (Modulatie), MIDI CC 07 (Volume), MIDI CC 10 (Pan) en MIDI CC 05 (Portamento).
Er zijn in totaal 132 berichten. Om deze berichten echter effect op het geluid te laten hebben, moet het ontvangende MIDI-apparaat deze MIDI-berichten kunnen lezen en erop kunnen reageren. De meeste apparaten zullen op zijn minst reageren op volume-, modulatie- en pannedata.
Om een bericht toe te wijzen aan de Modulation Wheel (Modulatiewiel):

  1. Druk op de Advanced (Geavanceerd)-knop om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets met het label "WHEEL" (Wiel).
  3. Gebruik de Numerical Data Entry (Numerieke data-invoer)-toetsen om het nummer in te voeren van het bericht dat u aan de Modulation Wheel (Modulatiewiel) wilt toewijzen.

Als u een fout hebt gemaakt bij het invoeren van de numerieke datawaarde, kunt u op de CANCEL (Annuleren)-toets drukken om de Edit Mode (Bewerkingsmodus) te verlaten zonder het effect dat aan de Modulation Wheel (Modulatiewiel) is toegewezen te wijzigen.
Voor het voorbeeld zullen we CC-nummer 10 (pan, of balans) toewijzen aan de Modulation Wheel (Modulatiewiel).

  1. Druk op de Advanced (Geavanceerd)-knop om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets met het label "WHEEL" (Wiel).
  3. Druk op "1."
  4. Druk op "0" zodat u "10" hebt ingevoerd.
  5. Druk op "ENTER" (ENTER).

Toewijzing expressiepedaal
Het is mogelijk om MIDI-effecten toe te wijzen aan het Expression Pedal (Expressiepedaal). Enkele nuttige effecten zijn: MIDI CC 01 (Modulatie), MIDI CC 07 (Volume), MIDI CC 10 (Pan) en MIDI CC 05 (Portamento).
Er zijn in totaal 132 effecten. Om deze effecten echter effect op het geluid te laten hebben, moet het ontvangende MIDI-apparaat deze MIDI-effectberichten kunnen lezen en erop kunnen reageren. De meeste apparaten zullen op zijn minst reageren op volume-, modulatie- en pannedata.
Om een effect toe te wijzen aan het Expression Pedal (Expressiepedaal):

  1. Druk op de knop Advanced Functions (Geavanceerde functies) om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets die "EXPR PEDAL" vertegenwoordigt.
  3. Gebruik de Numerical Data Entry (Numerieke data-invoer)-toetsen om het nummer in te voeren van het effect dat u aan het Expression Pedal (Expressiepedaal) wilt toewijzen.
    In plaats van het waardennummer in te voeren, kunt u met de "+" en "-" knoppen één voor één door elk effect bladeren. Zodra de juiste waarde is geselecteerd, drukt u op de ENTER (ENTER)-toets.
    Als u een fout hebt gemaakt bij het invoeren van de numerieke datawaarde, kunt u op de CANCEL (Annuleren)-toets drukken om de Edit Mode (Bewerkingsmodus) te verlaten zonder het effect dat aan het Expression Pedal (Expressiepedaal) is toegewezen te wijzigen.
    Houd er rekening mee dat telkens wanneer het keyboard wordt uitgeschakeld, de data die aan het Expression Pedal (Expressiepedaal) is toegewezen, verloren gaat. Telkens wanneer het keyboard wordt ingeschakeld, wordt het Expression Pedal (Expressiepedaal) standaard toegewezen aan modulatie (effectnummer 01).

Voor het voorbeeld zullen we effectnummer 10 (pan, of balans) toewijzen aan het Expression Pedal (Expressiepedaal).

  1. Druk op de Advanced (Geavanceerd)-knop om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets met het label "EXPR PEDAL" (EXPR PEDAL).
  3. Druk op "1."
  4. Druk op "0" zodat u "10" hebt ingevoerd.
  5. Druk op "ENTER" (ENTER).

Directionele knoppen en transportbediening
De directionele knoppen en transportknoppen gebruiken de MIDI-, Mackie Control- of HUI-protocollen om bepaalde functies te bedienen in software die deze ondersteunt.
Om te selecteren welk protocol deze knoppen gebruiken om met uw software te communiceren:

  1. Druk op de knop Advanced (Geavanceerd) om het keyboard in de Edit Mode (Bewerkingsmodus) te zetten.
  2. Druk op de toets met het label "DAW".
    Opmerking: "+" en "-" LED's branden groen in de Mackie Control-modus, rood in de HUI-modus en oranje in de MIDI-modus.
  3. Druk op Enter.
    Opmerking: Uw software moet ook worden ingesteld om commando's te ontvangen van een extern apparaat (d.w.z. Q88 MKII) met behulp van het MIDI-, Mackie Control- of HUI-protocol. MIDI-, Mackie Control- en HUI-bedieningselementen worden verzonden op Virtual Port 2.

Probleemoplossing

Algemeen
Hier zijn antwoorden op veelgestelde vragen over het gebruik van uw Q88 MKII-keyboard:

Probleem 1: Mijn Alesis-hardware is plotseling gestopt met werken, terwijl het sinds de installatie goed heeft gewerkt.
Oplossing 1: Schakel het apparaat uit en laat het 10 seconden rusten. Start vervolgens uw computer opnieuw op en probeer het opnieuw.

Probleem 2: Ik heb een sustainpedaal aangesloten op mijn Alesis-keyboard, maar het werkt verkeerd om.
Oplossing 2: De polariteit van het sustainpedaal wordt berekend door het keyboard wanneer het wordt ingeschakeld. Bij het inschakelen wordt aangenomen dat het sustainpedaal in de UIT-stand staat. Dus als u wilt dat het sustainpedaal uitgeschakeld is wanneer het niet wordt ingedrukt, zorg er dan voor dat het pedaal niet wordt ingedrukt wanneer u het inschakelt.

Probleem 3: Wanneer ik op een toets druk, is er een vertraging voordat ik geluid hoor.
Oplossing 3: Deze vertraging staat bekend als latentie. Latentie bij MIDI-signalen wordt veroorzaakt door de softwaretoepassing die u gebruikt. MIDI-gegevens zijn gewoon besturingsgegevens. De MIDI-gegevens worden gelezen door uw software. De software voert vervolgens een groot aantal complexe berekeningen uit om het geluid te produceren dat u hoort—dit alles kost tijd.
We raden ten zeerste een geschikte audio-interface aan. Raadpleeg alesis.com voor een selectie aan opties. Als u al een adequate audio-interface hebt, probeer dan de nieuwste stuurprogramma's voor de audio-interface opnieuw te installeren, of probeer de bufferformaten van de audiostuurprogramma's te verkleinen.

MIDI-functionaliteit
De Q88 MKII-keyboards zijn ontworpen om het werken met MIDI op uw computer zo eenvoudig mogelijk te maken. Desalniettemin kunt u nog steeds enkele moeilijkheden ondervinden. In veel gevallen is het keyboard niet de oorzaak; het probleem ligt bij het ontvangende apparaat. Om dit tegen te gaan, is er een handige MIDI-functie: Reset All Controllers.

Reset All Controllers
Als u merkt dat er een effect is op een stem die u niet wilt, in plaats van dat u dat effect moet isoleren en identificeren, kunt u een "Reset All Controllers" (Reset alle controllers) MIDI-bericht verzenden door het volgende uit te voeren:

  1. Druk op de Advanced (Geavanceerd) button om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets die "RESET" vertegenwoordigt.
  3. De Edit Mode (Bewerkingsmodus) wordt uitgeschakeld, waardoor alle effecten worden geëlimineerd.

Fabrieksreset

  1. Schakel de Q88 MKII uit.
  2. Houd de buttons "+" en "-" tegelijkertijd ingedrukt, tot stap 4.
  3. Schakel de Q88 MKII in.
  4. Laat de buttons los.
    Het keyboard is nu teruggezet naar de fabrieksinstellingen.

MIDI Out
De MIDI Out-poort bevindt zich aan de achterkant van het keyboard en kan worden gebruikt om het keyboard aan te sluiten op een externe soundmodule of MIDI-keyboard.
Standaard (wanneer u het apparaat inschakelt), worden alle controllergegevens verzonden via de MIDI-uitgang en de USB-uitgang. Als u wilt dat de MIDI-uitgang zich gedraagt als een traditionele USB-naar-MIDI-interface, schakelt u de "MIDI Out" (MIDI-uitgang)-modus in door het volgende uit te voeren:

  1. Druk op de Advanced (Geavanceerd) button om de Edit Mode (Bewerkingsmodus) in te schakelen.
  2. Druk op de zwarte toets die "MIDI OUT" vertegenwoordigt.
  3. De Edit Mode (Bewerkingsmodus) wordt uitgeschakeld.
  4. Het keyboard kan nu gegevens die van de computer zijn ontvangen via de MIDI OUT-aansluiting naar elk aangesloten apparaat verzenden.
    Om de MIDI-uitgang te gebruiken, selecteert u de Q88 MKII USB MIDI Out als het MIDI-uitvoerapparaat in uw sequencer.

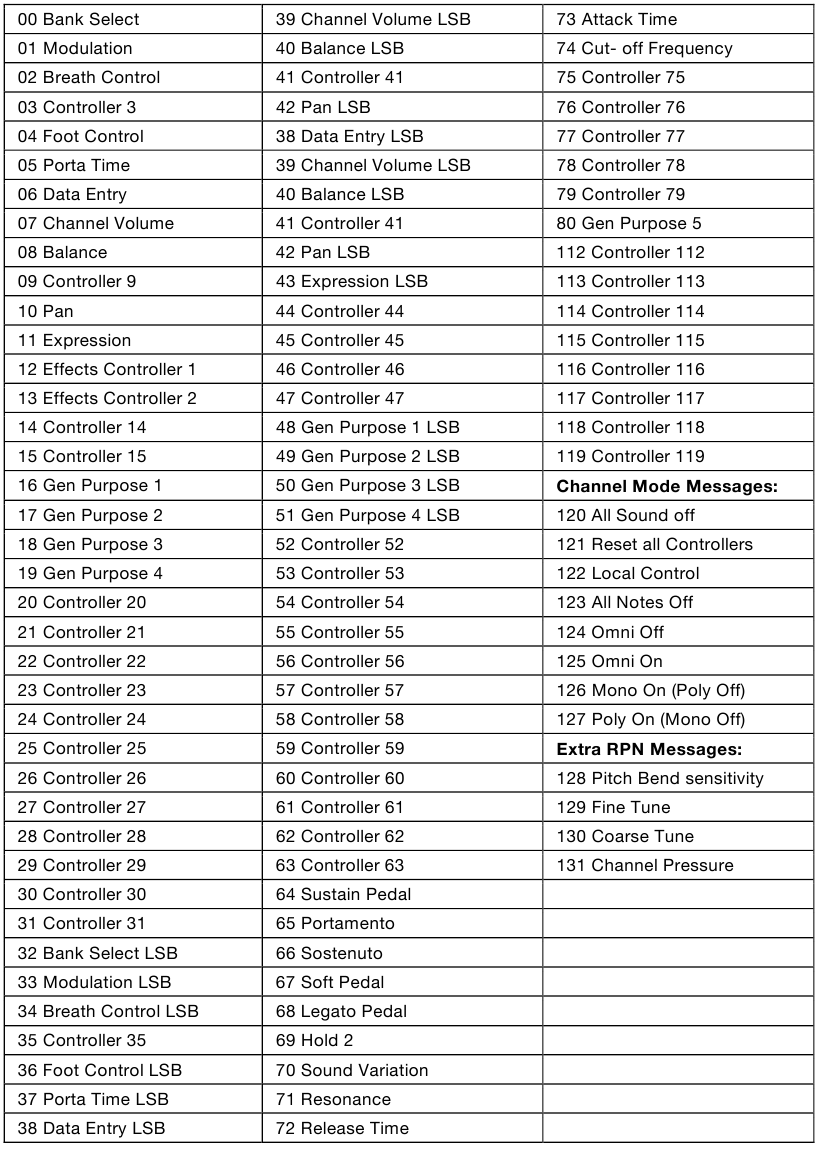

Gebruikertoewijzingen van de +/- button

Gebruikertoewijzingen van de +/- button

Technische specificaties

Vermogen via USB of DC 9 V, 500 mA center-positieve voeding (apart verkrijgbaar)
Afmetingen
(breedte x diepte x hoogte) 		54.2" x 8.5" x 2.9"
137.8 x 21.6 x 7.3 cm
Gewicht 14.15 lbs.
6.42 kg

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alesis Q88 MKII - MIDI Controller Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Alesis Q88 MKII

Inhoudsopgave
