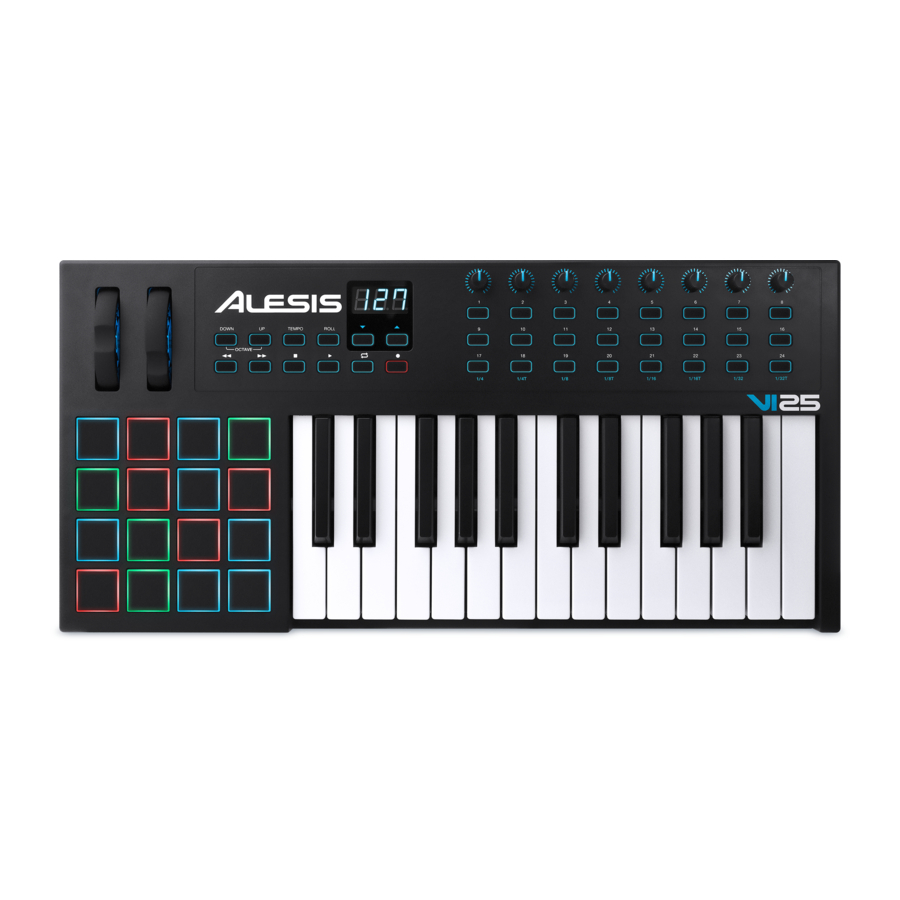

Alesis VI25 - Handleiding MIDI-controller

Introductie

Inhoud van de doos
VI25
VI Editor Software (download)
Software Downloadkaart
USB-kabel
Gebruikershandleiding
Veiligheids- en garantiehandleiding

Ga naar alesis.com/vi25 en klik op Docs & Downloads om de VI Editor Software te downloaden.

Ondersteuning
Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar alesis.com/vi25.
Ga voor extra productondersteuning naar alesis.com/support.

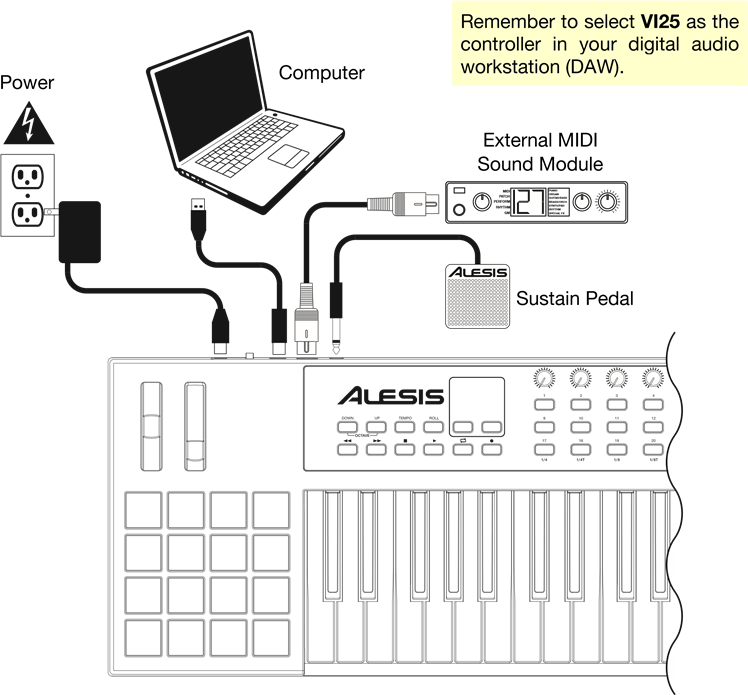

Snelle start / aansluitschema

Functies

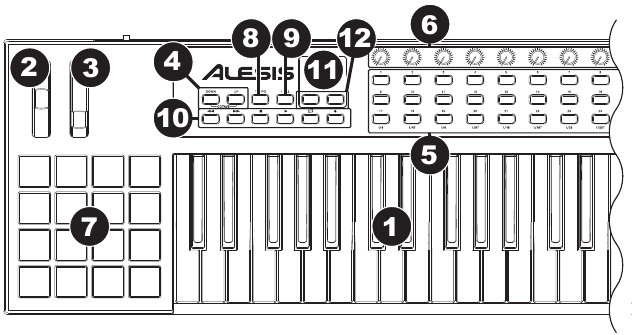

Bovenpaneel

1. Keyboard: Dit keyboard met 25 noten is aanslaggevoelig met aftertouch en kan, in combinatie met de knoppen Octave Down/Up, het volledige bereik van 127 beschikbare MIDI-noten bereiken.
2. Pitch-Bend Wheel: Door dit wiel te bewegen, wordt MIDI Pitch Bend-informatie verzonden.
3. Modulation Wheel: Door dit wiel te bewegen, worden continue controllergegevens verzonden: standaard MIDI CC #01 (modulatie).
   U kunt de VI Editor-software ook gebruiken om dit wiel in te stellen voor het verzenden van een ander MIDI CC-bericht naar uw software of externe MIDI-apparaat. Raadpleeg de gebruikershandleiding van de VI Editor voor meer informatie.
4. Octave Down/Up: Gebruik deze knoppen om het bereik van het keyboard omhoog of omlaag te verplaatsen. Het display geeft het huidige octaaf aan. Druk beide knoppen tegelijkertijd in om de octaafverschuiving terug te zetten op "nul".
5. Assignable Buttons: Gebruik deze knoppen om MIDI CC-berichten naar uw software of externe MIDI-apparaat te verzenden. Ze kunnen functioneren als moment- of tuimelknoppen (vergrendeling).
   Druk in de Roll Mode op een van de Assignable Buttons 17–24 om de huidige Time Division (tijdsindeling) te selecteren, die de snelheid van de Roll-functie bepaalt: 1/4 noot, 1/4 noot triplet (1/4T), 1/8 noot, 1/8 noot triplet (1/8T), 1/16 noot, 1/16 noot triplet (1/16T), 1/32 noot of 1/32 noot triplet (1/32T).
   U kunt de VI Editor-software ook gebruiken om elke knop in te stellen voor het verzenden van Program Change-berichten naar uw software of externe MIDI-apparaat. Raadpleeg de gebruikershandleiding van de VI Editor voor meer informatie.
6. Assignable Knobs: Gebruik deze knoppen van 270º om MIDI CC-berichten naar uw software of externe MIDI-apparaat te verzenden.
   Draai in de Roll Mode aan Assignable Knob 1 om de Gate (poort) aan te passen, die de lengte van de herhaalde noot bepaalt. Draai aan Assignable Knob 2 om de Swing aan te passen, die bepaalt hoeveel swing (een "shuffle"-gevoel) op de herhaalde noot wordt toegepast.
   U kunt de VI Editor-software ook gebruiken om elke knop in te stellen voor het verzenden van aftertouch-berichten naar uw software of externe MIDI-apparaat. Raadpleeg de gebruikershandleiding van de VI Editor voor meer informatie.
7. Pads: Gebruik deze pads om drum hits of andere samples te activeren in uw software of externe MIDI-geluidsmodule. De pads zijn aanslaggevoelig, waardoor ze zeer responsief en intuïtief te bespelen zijn.
   U kunt de VI Editor-software ook gebruiken om elke pad in te stellen voor het verzenden van MIDI CC-berichten of Program Change-berichten naar uw software of externe MIDI-apparaat. Raadpleeg de gebruikershandleiding van de VI Editor voor meer informatie.
8. Tempo: Tik op deze knop met de gewenste snelheid om een nieuw tempo in te voeren.

   Deze functie werkt niet wanneer de VI25 is ingesteld op External (extern) sync (synchronisatie).
9. Roll: Druk op deze knop om de Roll Mode (rolmodus) te activeren of deactiveren. In deze modus zorgt het indrukken en vasthouden van een pad (dat is ingesteld voor het verzenden van Note On-berichten) ervoor dat de pad opnieuw wordt geactiveerd met een snelheid op basis van de huidige Tempo- en Time Division-instellingen. Deze knop kan functioneren als een tuimelknop (vergrendeling) of een momentknop.
   In de Roll Mode hebben sommige bedieningselementen verschillende functies:
   • Druk op een van de Assignable Buttons 17–24 om de huidige Time Division (tijdsindeling) te selecteren, die de snelheid van de Roll-functie bepaalt.
   • Draai aan Assignable Knob 1 om de Gate (poort) aan te passen, die de lengte van de herhaalde noot bepaalt.
   • Draai aan Assignable Knob 2 om de Swing aan te passen, die bepaalt hoeveel swing (een "shuffle"-gevoel) op de herhaalde noot wordt toegepast.
10. Transport Buttons: Deze zes knoppen zijn speciale knoppen voor het verzenden van conventionele transportbesturingsopdrachten: Rewind (terugspoelen), Fast-Forward (vooruitspoelen), Stop, Play (afspelen), Loop (lus) en Record (opnemen).
    U kunt de VI Editor-software ook gebruiken om elke knop in te stellen voor het verzenden van MIDI CC-berichten naar uw software of externe MIDI-apparaat. Raadpleeg de gebruikershandleiding van de VI Editor voor meer informatie.
11. Display: Gebruik dit LCD-scherm om parameterwaarden weer te geven die relevant zijn voor de huidige werking van de VI25.
12. Preset Down/Up (qp): Gebruik deze pijlknoppen om de preset (voorinstelling) van VI25 te wijzigen.

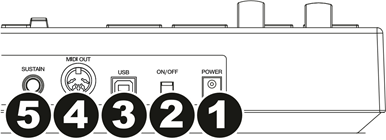

Achterpaneel

1. Power Input: Als u geen computer in uw setup wilt gebruiken (d.w.z. als u VI25 gebruikt om een externe MIDI-module te bedienen), sluit u de stroomingang van VI25 aan op een stopcontact met behulp van een optionele voedingsadapter (9 V DC, 500 mA, center-positive, afzonderlijk verkrijgbaar). Als alternatief kunt u de USB-poort van VI25 aansluiten op een stopcontact met behulp van een standaard USB-oplader (afzonderlijk verkrijgbaar).
2. Power Switch: Druk op deze knop om de VI25 in of uit te schakelen.
3. USB Port: Gebruik een standaard USB-kabel om deze USB-poort op uw computer aan te sluiten. De USB-poort van de computer levert voldoende stroom aan de VI25. Deze verbinding wordt ook gebruikt om MIDI-gegevens van en naar uw computer te verzenden en ontvangen.
   Als een extern apparaat is aangesloten op de MIDI Out (MIDI-uitgang), kan uw computer MIDI-berichten via USB naar de VI25 verzenden, die het bericht vervolgens naar het externe apparaat verzendt.
4. MIDI Out: Gebruik een standaard vijfpolige MIDI-kabel om deze MIDI Out (MIDI-uitgang) aan te sluiten op de MIDI In (MIDI-ingang) van een extern MIDI-apparaat (bijv. een synthesizer, sequencer, drummachine, enz.).
5. Sustain Input: Sluit een optioneel 1/4" TS sustainpedaal aan op deze ingang.
   U kunt de VI Editor-software ook gebruiken om het sustainpedaal in te stellen voor het verzenden van andere MIDI CC-berichten naar uw software of externe MIDI-apparaat. Raadpleeg de gebruikershandleiding van de VI Editor voor meer informatie.

Technische specificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Referenties

• http://alesis.com/support
