Inleiding

Inhoud van de doos
VI49
VI Editor-software (download)
Software downloadkaart
USB-kabel
Gebruikershandleiding
Handleiding veiligheid en garantie

Ga naar alesis.com/vi49 en klik op Docs & Downloads om de VI Editor-software te downloaden.

Ondersteuning
Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar alesis.com/vi49.
Ga voor aanvullende productondersteuning naar alesis.com/support.

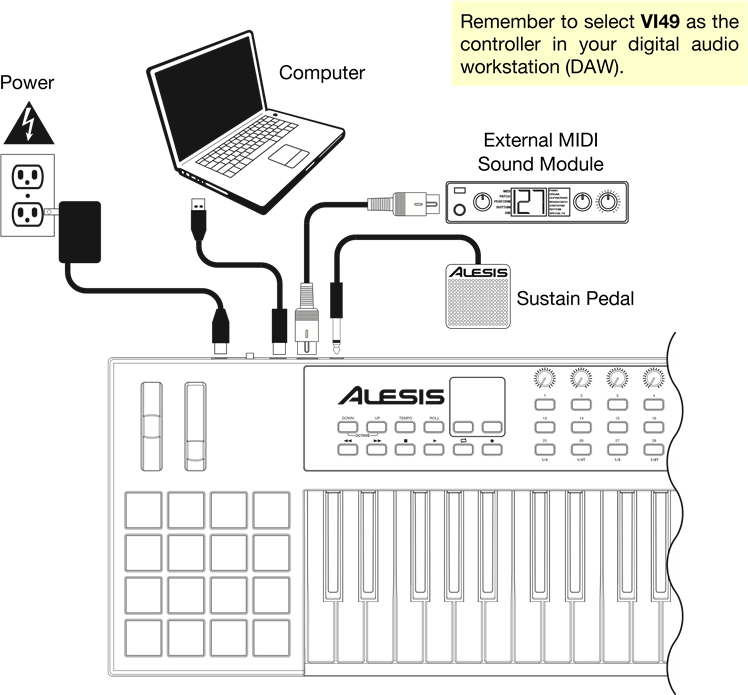

Snel aan de slag / Aansluitschema

Functies

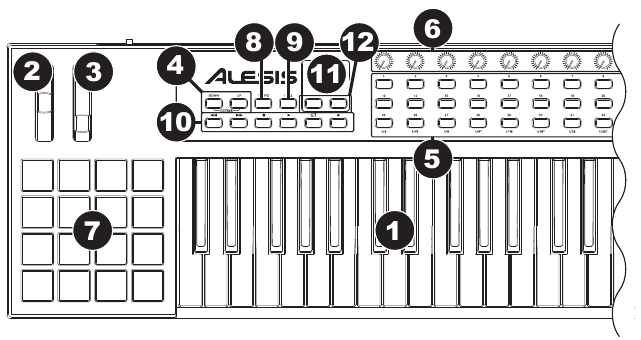

Bovenpaneel

1. Keyboard: Dit keyboard met 49 toetsen is aanslaggevoelig met aftertouch en kan, in combinatie met de knoppen Octave Down/Up, het volledige bereik van 127 beschikbare MIDI-noten benaderen.
2. Pitch-Bend Wheel: Als u dit wiel beweegt, wordt MIDI Pitch Bend-informatie verzonden.
3. Modulation Wheel: Als u dit wiel beweegt, worden continue controllergegevens verzonden, standaard MIDI CC #01 (modulatie).
   U kunt de VI Editor-software ook gebruiken om dit wiel in te stellen om een ander MIDI CC-bericht naar uw software of externe MIDI-apparaat te verzenden. Raadpleeg de Gebruikershandleiding van de VI Editor voor meer informatie hierover.
4. Octave Down/Up: Gebruik deze knoppen om het bereik van het keyboard omhoog of omlaag te verschuiven. Het display geeft de huidige octaaf aan. Druk beide knoppen tegelijkertijd in om de octaafverschuiving terug te zetten naar "nul".
5. Assignable Buttons: Gebruik deze knoppen om MIDI CC-berichten naar uw software of externe MIDI-apparaat te verzenden. Ze kunnen functioneren als moment- of tuimelknoppen (vergrendeling).
   Druk in de Roll Mode op een van de Assignable Buttons 25–32 om de huidige Time Division (tijdsindeling) te selecteren. Deze bepaalt de snelheid van de Roll-functie: 1/4 noot, 1/4 noot triool (1/4T), 1/8 noot, 1/8 noot triool (1/8T), 1/16 noot, 1/16 noot triool (1/16T), 1/32 noot of 1/32 noot triool (1/32T).
   U kunt de VI Editor-software ook gebruiken om elke knop in te stellen om Program Change-berichten naar uw software of externe MIDI-apparaat te verzenden. Raadpleeg de Gebruikershandleiding van de VI Editor voor meer informatie hierover.
6. Assignable Knobs: Gebruik deze 270º-knoppen om MIDI CC-berichten naar uw software of externe MIDI-apparaat te verzenden.
   Draai in de Roll Mode aan Assignable Knob 1 om de Gate (duur) aan te passen, die de lengte van de herhaalde noot bepaalt. Draai aan Assignable Knob 2 om de Swing aan te passen, die bepaalt hoeveel swing (een "shuffle"-gevoel) wordt toegepast op de herhaalde noot.
   U kunt de VI Editor-software ook gebruiken om elke knop in te stellen om aftertouch-berichten naar uw software of externe MIDI-apparaat te verzenden. Raadpleeg de Gebruikershandleiding van de VI Editor voor meer informatie hierover.
7. Pads: Gebruik deze pads om drum hits of andere samples te activeren in uw software of externe MIDI-geluidsmodule. De pads zijn aanslaggevoelig, waardoor ze zeer responsief en intuïtief te bespelen zijn.
   U kunt de VI Editor-software ook gebruiken om elke pad in te stellen om MIDI CC-berichten of Program Change-berichten naar uw software of externe MIDI-apparaat te verzenden. Raadpleeg de Gebruikershandleiding van de VI Editor voor meer informatie hierover.
8. Tempo: Tik met de gewenste snelheid op deze knop om een nieuw tempo in te voeren.

   Deze functie werkt niet als de VI49 is ingesteld op External (extern) sync (synchronisatie).
9. Roll: Druk op deze knop om de Roll Mode te activeren of deactiveren. In deze modus zorgt het ingedrukt houden van een pad (die is ingesteld om Note On-berichten te verzenden) ervoor dat de pad opnieuw wordt geactiveerd met een snelheid op basis van de huidige Tempo- en Time Division-instellingen. Deze knop kan functioneren als een tuimelknop (vergrendeling) of een momentknop.
   In de Roll Mode hebben sommige bedieningselementen verschillende functies:
   • Druk op een van de Assignable Buttons 25–32 om de huidige Time Division te selecteren. Deze bepaalt de snelheid van de Roll-functie.
   • Draai aan Assignable Knob 1 om de Gate aan te passen, die de lengte van de herhaalde noot bepaalt.
   • Draai aan Assignable Knob 2 om de Swing aan te passen, die bepaalt hoeveel swing (een "shuffle"-gevoel) wordt toegepast op de herhaalde noot.
10. Transport Buttons: Deze zes knoppen zijn speciale knoppen voor het verzenden van conventionele transportbesturingsopdrachten: Rewind (terugspoelen), Fast-Forward (vooruitspoelen), Stop, Play (afspelen), Loop en Record (opnemen).
    U kunt de VI Editor-software ook gebruiken om elke knop in te stellen om MIDI CC-berichten naar uw software of externe MIDI-apparaat te verzenden. Raadpleeg de Gebruikershandleiding van de VI Editor voor meer informatie hierover.
11. Display: Gebruik dit LCD-scherm om parameterwaarden weer te geven die relevant zijn voor de huidige werking van de VI49.
12. Preset Down/Up (qp): Gebruik deze pijlknoppen om de huidige preset (voorinstelling) van de VI49 te wijzigen.

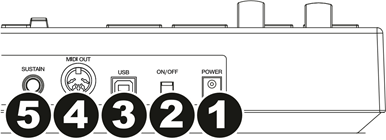

Achterpaneel

1. Power Input: Als u geen computer in uw opstelling wilt gebruiken (d.w.z. als u de VI49 gebruikt om een externe MIDI-module aan te sturen), sluit u de stroomingang van de VI49 aan op een stopcontact met behulp van een optionele voedingsadapter (9 V DC, 500 mA, center-positief, afzonderlijk verkrijgbaar). U kunt de USB-poort van de VI49 ook aansluiten op een stopcontact met behulp van een standaard USB-oplader (afzonderlijk verkrijgbaar).
2. Power Switch: Druk op deze knop om de VI49 in of uit te schakelen.
3. USB Port: Gebruik een standaard USB-kabel om deze USB-poort op uw computer aan te sluiten. De USB-poort van de computer levert voldoende stroom aan de VI49. Deze aansluiting wordt ook gebruikt om MIDI-gegevens van en naar uw computer te verzenden en te ontvangen.
   Als een extern apparaat is aangesloten op de MIDI Out, kan uw computer MIDI-berichten via USB naar de VI49 verzenden, die het bericht vervolgens naar het externe apparaat verzendt.
4. MIDI Out: Gebruik een standaard vijfpolige MIDI-kabel om deze MIDI Out aan te sluiten op de MIDI In van een extern MIDI-apparaat (bijv. een synthesizer, sequencer, drumcomputer, enz.).
5. Sustain Input: Sluit een optioneel 1/4" TS sustainpedaal aan op deze ingang.
   U kunt de VI Editor-software ook gebruiken om het sustainpedaal in te stellen om andere MIDI CC-berichten naar uw software of externe MIDI-apparaat te verzenden. Raadpleeg de Gebruikershandleiding van de VI Editor voor meer informatie hierover.

Technische specificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Referenties

• http://alesis.com/support
