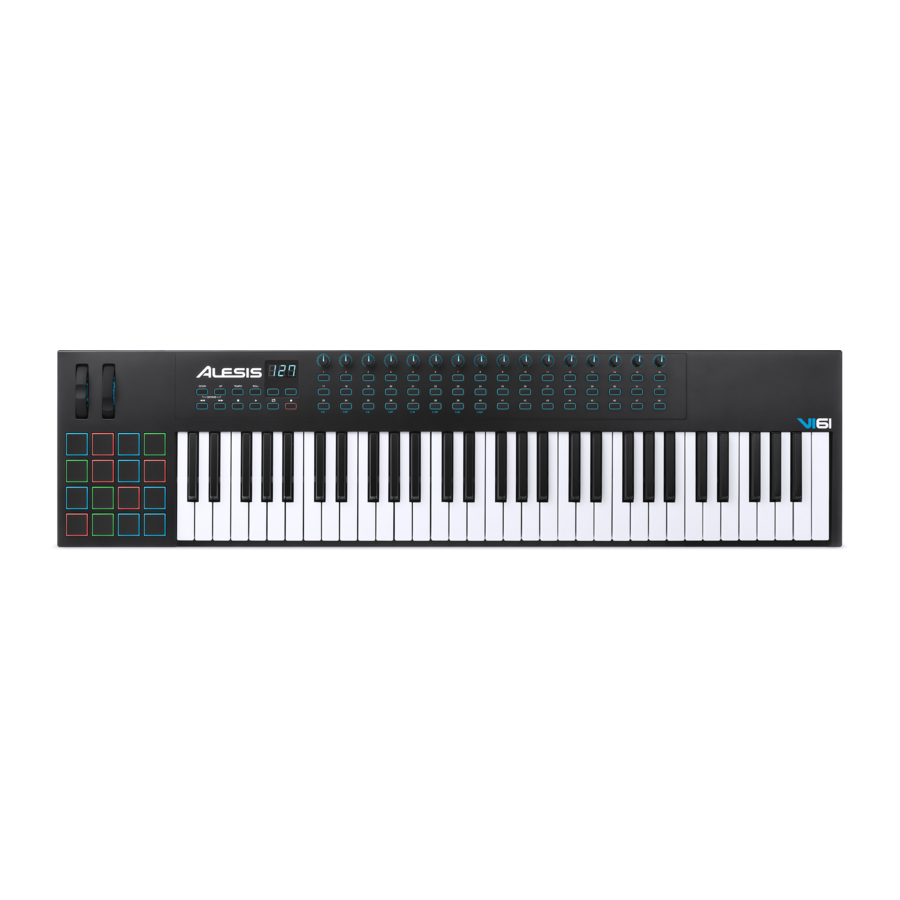

Alesis VI61 - Handleiding MIDI-controller

Inleiding

Inhoud van de doos
VI61
VI Editor-software (download)
Software-downloadkaart
USB-kabel
Gebruikershandleiding
Handleiding veiligheid en garantie

Ga naar alesis.com/vi61 en klik op Docs & Downloads om de VI Editor-software te downloaden.

Ondersteuning
Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar alesis.com/vi61.
Ga voor extra productondersteuning naar alesis.com/support.

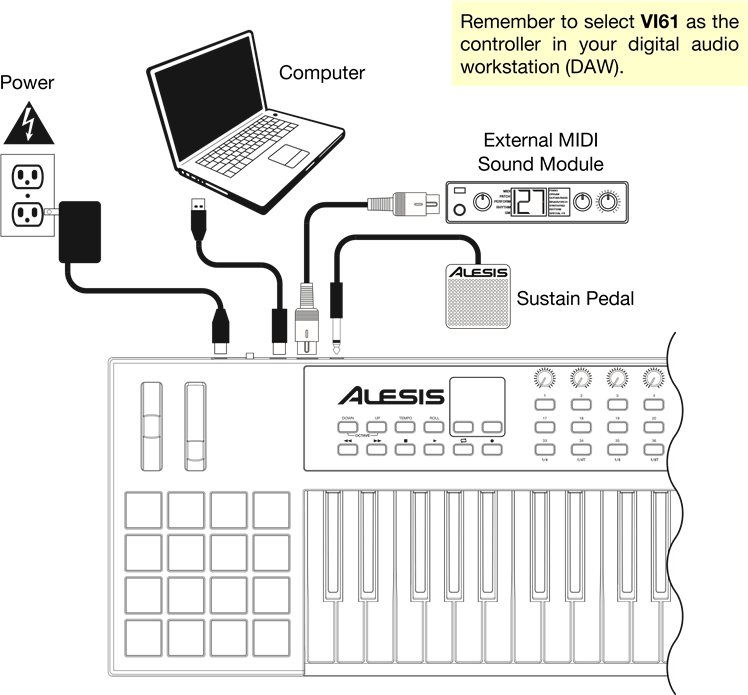

Snelstartgids / aansluitschema

Kenmerken

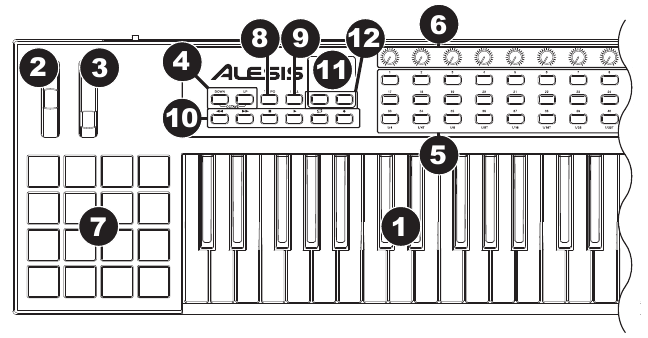

Bovenpaneel

1. Keyboard: Dit keyboard met 61 toetsen is aanslaggevoelig met aftertouch en kan, in combinatie met de knoppen Octave Down/Up, het volledige bereik van 127 beschikbare MIDI-noten bereiken.
2. Pitch-Bend Wheel: Door aan dit wiel te draaien, wordt MIDI Pitch Bend-informatie verzonden.
3. Modulation Wheel: Door aan dit wiel te draaien, worden continue controllergegevens verzonden: standaard MIDI CC #01 (modulatie).
   Je kunt de VI Editor-software ook gebruiken om dit wiel in te stellen om een ander MIDI CC-bericht naar je software of externe MIDI-apparaat te verzenden. Raadpleeg de gebruikershandleiding van de VI Editor om te leren hoe je dit doet.
4. Octave Down/Up: Gebruik deze knoppen om het bereik van het keyboard omhoog of omlaag te verplaatsen. Het display geeft het huidige octaaf aan. Druk tegelijkertijd op beide knoppen om de octaafverschuiving terug te zetten op "nul".
5. Assignable Buttons: Gebruik deze knoppen om MIDI CC-berichten naar je software of externe MIDI-apparaat te verzenden. Ze kunnen functioneren als kortstondige of schakelknoppen (vergrendeling).
   Druk in de Roll Mode op een van de Assignable Buttons 33–40 om de huidige Time Division (tijdsindeling) te selecteren, die de snelheid van de Roll-functie bepaalt: 1/4 noot, 1/4 noot triplet (1/4T), 1/8 noot, 1/8 noot triplet (1/8T), 1/16 noot, 1/16 noot triplet (1/16T), 1/32 noot of 1/32 noot triplet (1/32T).
   Je kunt de VI Editor-software ook gebruiken om elke knop in te stellen om Program Change-berichten naar je software of externe MIDI-apparaat te verzenden. Raadpleeg de gebruikershandleiding van de VI Editor om te leren hoe je dit doet.
6. Assignable Knobs: Gebruik deze 270°-knoppen om MIDI CC-berichten naar je software of externe MIDI-apparaat te verzenden.
   Draai in de Roll Mode aan Assignable Knob 1 om de Gate (poort) aan te passen, die de lengte van de herhaalde noot bepaalt. Draai aan Assignable Knob 2 om de Swing aan te passen, die bepaalt hoeveel swing (een "shuffle"-gevoel) op de herhaalde noot wordt toegepast.
   Je kunt de VI Editor-software ook gebruiken om elke knop in te stellen om aftertouch-berichten naar je software of externe MIDI-apparaat te verzenden. Raadpleeg de gebruikershandleiding van de VI Editor om te leren hoe je dit doet.
7. Pads: Gebruik deze pads om drumslagen of andere samples in je software of externe MIDI-geluidsmodule te activeren. De pads zijn aanslaggevoelig, waardoor ze zeer responsief en intuïtief te bespelen zijn.
   Je kunt de VI Editor-software ook gebruiken om elke pad in te stellen om MIDI CC-berichten of Program Change-berichten naar je software of externe MIDI-apparaat te verzenden. Raadpleeg de gebruikershandleiding van de VI Editor om te leren hoe je dit doet.
8. Tempo: Tik op deze knop met de gewenste snelheid om een nieuw tempo in te voeren.

   Deze functie werkt niet wanneer de VI61 is ingesteld op External (extern) sync.
9. Roll: Druk op deze knop om de Roll Mode te activeren of deactiveren. In deze modus zorgt het indrukken en vasthouden van een pad (die is ingesteld om Note On-berichten te verzenden) ervoor dat de pad opnieuw wordt geactiveerd met een snelheid op basis van de huidige Tempo- en Time Division-instellingen. Deze knop kan functioneren als een schakelknop (vergrendeling) of kortstondige knop.
   In de Roll Mode hebben sommige bedieningselementen verschillende functies:
   • Druk op een van de Assignable Buttons 33–40 om de huidige Time Division (tijdsindeling) te selecteren, die de snelheid van de Roll-functie bepaalt.
   • Draai aan Assignable Knob 1 om de Gate (poort) aan te passen, die de lengte van de herhaalde noot bepaalt.
   • Draai aan Assignable Knob 2 om de Swing aan te passen, die bepaalt hoeveel swing (een "shuffle"-gevoel) op de herhaalde noot wordt toegepast.
10. Transport Buttons: Deze zes knoppen zijn speciale knoppen voor het verzenden van conventionele transportbesturingsopdrachten: Rewind (terugspoelen), Fast-Forward (vooruitspoelen), Stop, Play (afspelen), Loop en Record (opnemen).
    Je kunt de VI Editor-software ook gebruiken om elke knop in te stellen om MIDI CC-berichten naar je software of externe MIDI-apparaat te verzenden. Raadpleeg de gebruikershandleiding van de VI Editor om te leren hoe je dit doet.
11. Display: Gebruik dit LCD-scherm om parameterwaarden te bekijken die relevant zijn voor de huidige werking van de VI61.
12. Preset Down/Up (qp): Gebruik deze pijlknoppen om de huidige preset van de VI61 te wijzigen.

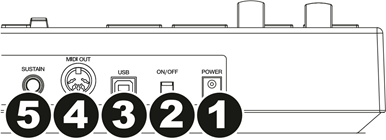

Achterpaneel

1. Power Input: Als je geen computer in je opstelling wilt gebruiken (d.w.z. als je de VI61 gebruikt om een externe MIDI-module te bedienen), sluit je de voedingsingang van de VI61 aan op een stopcontact met behulp van een optionele voedingsadapter (9 V DC, 500 mA, center-positief, afzonderlijk verkrijgbaar). Als alternatief kun je de USB-poort van de VI61 aansluiten op een stopcontact met behulp van een standaard USB-oplader (afzonderlijk verkrijgbaar).
2. Power Switch: Druk op deze knop om de VI61 aan of uit te zetten.
3. USB Port: Gebruik een standaard USB-kabel om deze USB-poort op je computer aan te sluiten. De USB-poort van de computer levert voldoende stroom aan de VI61. Deze aansluiting wordt ook gebruikt om MIDI-gegevens van en naar je computer te verzenden en ontvangen.
   Als een extern apparaat is aangesloten op de MIDI Out, kan je computer MIDI-berichten via USB naar de VI61 verzenden, die het bericht vervolgens naar het externe apparaat verzendt.
4. MIDI Out: Gebruik een standaard vijfpolige MIDI-kabel om deze MIDI Out aan te sluiten op de MIDI In van een extern MIDI-apparaat (bijv. een synthesizer, sequencer, drummachine, enz.).
5. Sustain Input: Sluit een optioneel 1/4" TS sustainpedaal aan op deze ingang.
   Je kunt de VI Editor-software ook gebruiken om het sustainpedaal in te stellen om andere MIDI CC-berichten naar je software of externe MIDI-apparaat te verzenden. Raadpleeg de gebruikershandleiding van de VI Editor om te leren hoe je dit doet.

Technische specificaties

Specificaties kunnen zonder kennisgeving worden gewijzigd.

Referenties

• http://alesis.com/support
