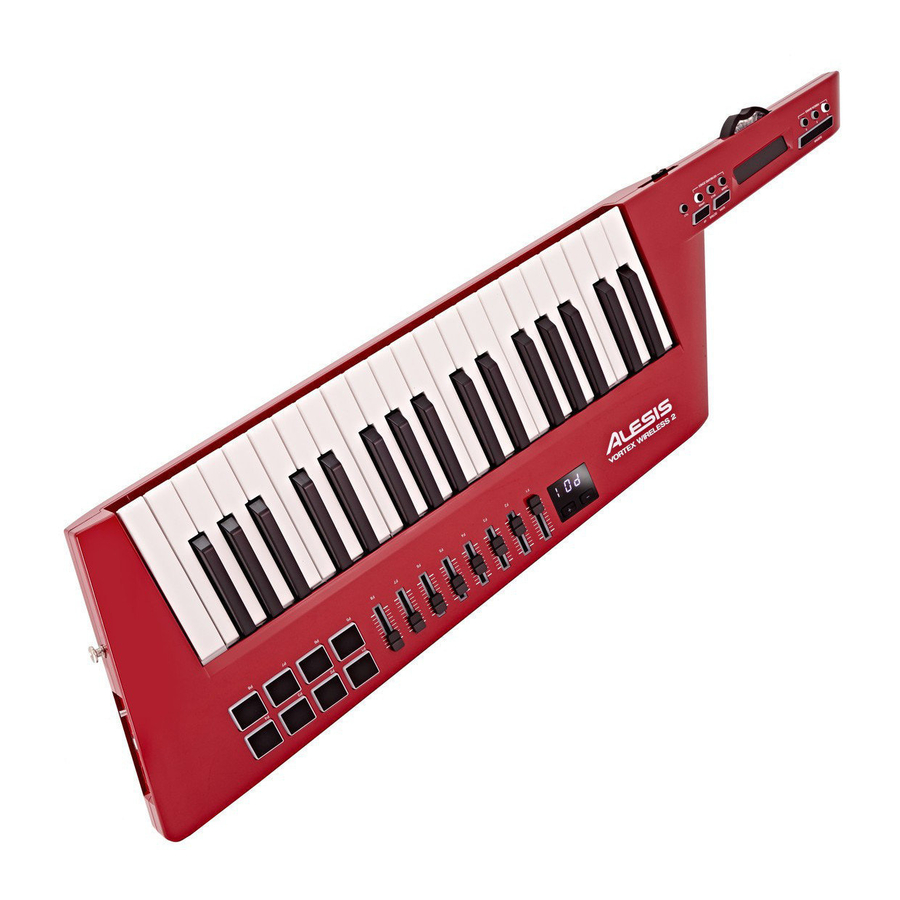

Alesis Vortex Wireless 2 - MIDI Controller Handleiding

Introductie

Inhoud van de doos
Vortex Wireless 2
USB draadloze ontvanger
USB-kabel
Band
Kabelboom
Software downloadkaart
Gebruikershandleiding
Veiligheids- en garantiehandleiding

Ga naar alesis.com en registreer uw Vortex Wireless 2 om de meegeleverde editorsoftware te downloaden.

Ondersteuning
Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar alesis.com.
Ga voor aanvullende productondersteuning naar alesis.com/support.

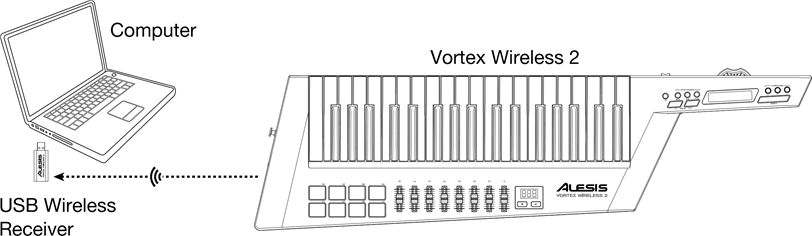

Installatie

Artikelen die niet worden vermeld in Introductie > Inhoud van de doos worden afzonderlijk verkocht.

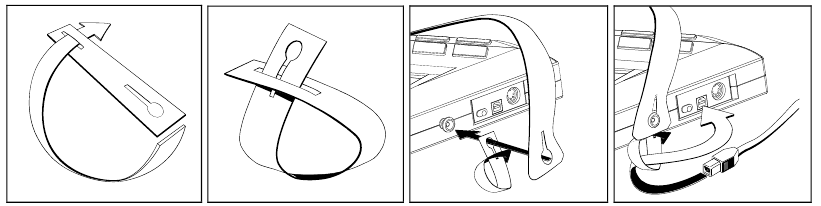

Bevestiging van band en kabelboom (optioneel):

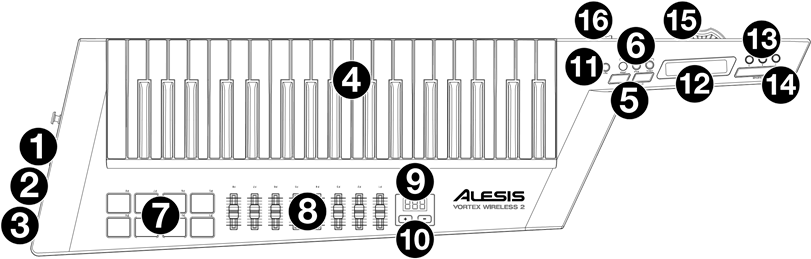

Functies

Gebruik de Vortex Wireless 2 editorsoftware om verschillende MIDI-opdrachten toe te wijzen aan: de pads, de faders, de drie modi van de lintcontroller, de Sustain-knop, het pitchbendwiel en de volumeschuifregelaar. Ga naar alesis.com en registreer uw Vortex Wireless 2 om de meegeleverde editorsoftware te downloaden.

1. Aan/uit-schakelaar: gebruik deze schakelaar met drie standen om de Vortex Wireless 2 in of uit te schakelen. Zet deze op Batt om hem in te schakelen met 4 AA-batterijen (installeer deze vooraf). Zet deze op USB om hem in te schakelen met USB-stroom van een aangesloten computer. Zet deze op Off om hem uit te schakelen.
2. USB-poort: gebruik een standaard USB-kabel om deze USB-poort op uw computer aan te sluiten. De USB-poort van de computer levert voldoende stroom aan de Vortex Wireless 2. Deze verbinding wordt ook gebruikt om MIDI-gegevens van en naar uw computer te verzenden en ontvangen.
3. MIDI Out (5-pins DIN): gebruik een standaard vijfpolige MIDI-kabel om deze uitgang aan te sluiten op de MIDI-ingang van een extern MIDI-apparaat (bijv. een synthesizer, sequencer, drummachine, enz.).
4. Toetsen: dit 37-toetsen klavier is aanslaggevoelig met aftertouch en kan, in combinatie met de Octave Up/Down-knoppen, het volledige bereik van 127 beschikbare MIDI-noten (10 octaven) bereiken.
5. Octave Up/Down: druk op een van deze knoppen om het toetsenbord een octaaf omhoog of omlaag te verplaatsen. Druk beide knoppen tegelijkertijd in om de octaafverschuiving naar "nul" te resetten.
6. Keyboard Zones (Lower, Split, Upper): gebruik deze knoppen om de corresponderende zones op het toetsenbord te selecteren. Door op Lower of Upper te drukken, worden de lagere zone-instellingen of de hogere zone-instellingen op alle 37 toetsen toegepast. Druk op Split om zowel de lagere als de hogere zone-instellingen op het toetsenbord toe te passen en gebruik het splitpunt. U kunt het bereik van elke zone bewerken in de editorsoftware.
7. Pads: gebruik deze aanslaggevoelige pads om drumgeluiden of clips in uw software of hardware te activeren. U kunt de editorsoftware gebruiken om de LED-kleuren van elke pad en het type MIDI-bericht dat deze verzendt toe te wijzen: note on/off, control change (toggle), control change (momentary), program change of MIDI panic (alle noten uit).
8. Faders: gebruik deze faders om MIDI CC-berichten naar uw software te verzenden. U kunt het bereik en CC-berichtnummer — en de richting ("polariteit") van de fader — instellen in de editorsoftware.
9. Display: gebruik dit scherm om parameterwaarden, instellingen en berichten te bekijken die relevant zijn voor de huidige werking van de Vortex Wireless 2.
10. Up/Down (+/–): gebruik deze knoppen om naar de vorige of volgende preset te gaan.
11. Tilt: druk op deze knop om de ingebouwde tiltsensor (versnellingsmeter) in of uit te schakelen.
12. Ribbon Controller: plaats en/of beweeg uw vinger op deze aanraakgevoelige strook om een MIDI CC- of pitchbendbericht te verzenden. De lengte van de lintcontroller is vergelijkbaar met een fader; de minimale en maximale posities komen overeen met de hoogste en laagste waarden die aan dat MIDI-bericht zijn toegewezen. U kunt het bereik en het type MIDI-bericht — en de richting ("polariteit") van de lintcontroller — instellen in de editorsoftware. Gebruik de Ribbon Bank-knoppen om een bank te selecteren.
    U kunt de MIDI-berichten van de lintcontroller ook instellen op Latch of Return. Wanneer ingesteld op Latch, verzendt de lintcontroller geen extra MIDI-berichten wanneer u deze loslaat, wat handig is voor het wijzigen van modulatieparameters. Wanneer ingesteld op Return, verzendt deze het standaard MIDI-bericht voor de controller wanneer u deze loslaat, wat handig is voor het wijzigen van parameters zoals pitchbend.
13. Ribbon Banks (1–3): gebruik deze knoppen om een van de drie banken van de lintcontroller te selecteren. In elke bank kan de lintcontroller een ander type MIDI-bericht verzenden, waardoor u tot drie verschillende berichten per preset kunt verzenden. U kunt het bereik (de waarden die overeenkomen met de minimale en maximale posities) en het type MIDI-bericht instellen in de software-editor.
14. Sustain: houd deze knop ingedrukt om alle noten die spelen aan te houden. Laat de knop los om ze niet meer aan te houden.
15. Pitch Bend Wheel: beweeg dit wiel om MIDI-pitchbendinformatie te verzenden. U kunt de richting ("polariteit") van het pitchbendwiel instellen in de editorsoftware.
16. Volume Slider: beweeg deze schuifregelaar om een MIDI CC-bericht te verzenden. Deze regelaar is standaard ingesteld op volume (CC #7), maar u kunt het bereik en het nummer van het CC-bericht bewerken in de editorsoftware.

Bediening

Draadloos verbinden met de USB-ontvanger
Vortex Wireless 2 kan zijn MIDI-berichten draadloos verzenden naar de meegeleverde USB-ontvanger. Sluit de USB-ontvanger eenvoudig aan op een USB-poort van uw computer. De USB-ontvanger is altijd "gekoppeld" (draadloos verbonden) met uw Vortex Wireless 2, dus er zijn geen verdere stappen vereist.

De tiltsensor kalibreren
U kunt het bereik van de tiltsensor (versnellingsmeter) kalibreren, zodat deze wordt geactiveerd en MIDI-gegevens verzendt wanneer de Vortex Wireless 2 onder een bepaalde hoek wordt gekanteld.

Om de tiltsensor te kalibreren:

1. Houd Tilt 5 seconden ingedrukt. XY1 verschijnt op het display.
2. Kijk naar het display en kantel de Vortex Wireless 2 zodat het weergegeven nummer in het bereik 000–110 ligt.
3. Wanneer u de gewenste "minimum"-positie hebt bereikt, drukt u op Tilt. XY2 verschijnt op het display.
4. Kijk naar het display en kantel de Vortex Wireless 2 zodat het weergegeven nummer in het bereik 111–127 ligt.
5. Wanneer u de gewenste "maximum"-positie hebt bereikt, drukt u op Tilt. PAS verschijnt 3 seconden op het display en de kalibratie wordt opgeslagen in de Vortex Wireless 2.

Editorsoftware
Ga naar alesis.com en registreer uw Vortex Wireless 2 om de meegeleverde editorsoftware te downloaden.

De standaardinstellingen herstellen

U kunt alle instellingen wissen die momenteel zijn opgeslagen in uw Vortex Wireless 2 en de originele/standaardinstellingen herstellen (een "fabrieksreset").
Om de standaardinstellingen te herstellen, houdt u de laagste C- en Gb-toetsen op het toetsenbord ingedrukt en gebruikt u de aan/uit-schakelaar om hem in te schakelen.

Technische specificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Referenties

• Alesis
• http://alesis.com/support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alesis Vortex Wireless 2 - MIDI Controller Handleiding
