Productoverzicht

Product en accessoires

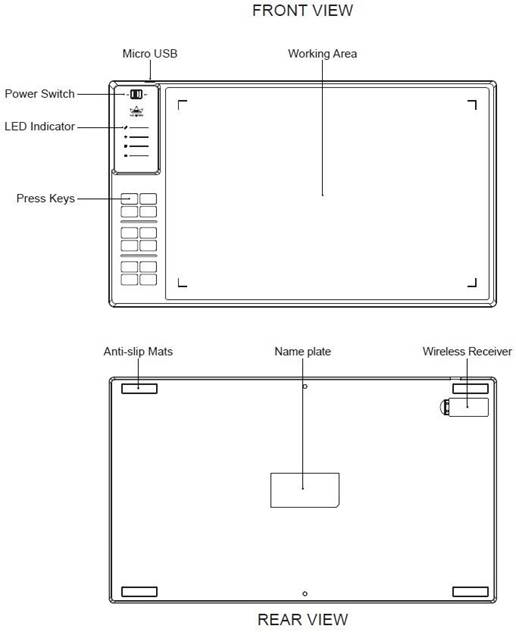

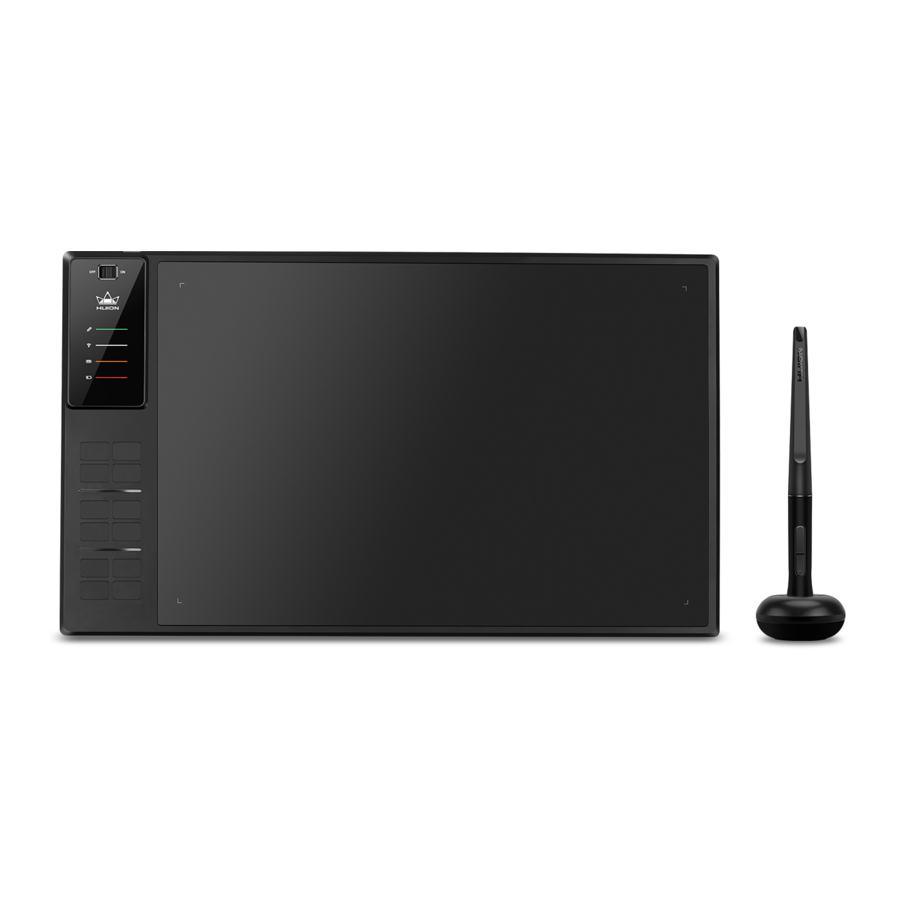

Grafisch tablet

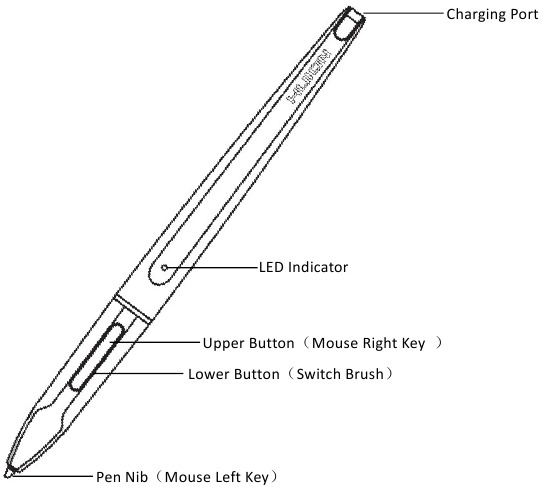

Styluspen

De styluspen is een oplaadbare pen met 8192 drukniveaus en kan ongeveer 350 uur worden gebruikt met een volle batterij.

Draadloze ontvanger

Als u de draadloze modus gebruikt, plaatst u de ontvanger in uw computer en koppelt u tegelijkertijd de USB-kabel los.

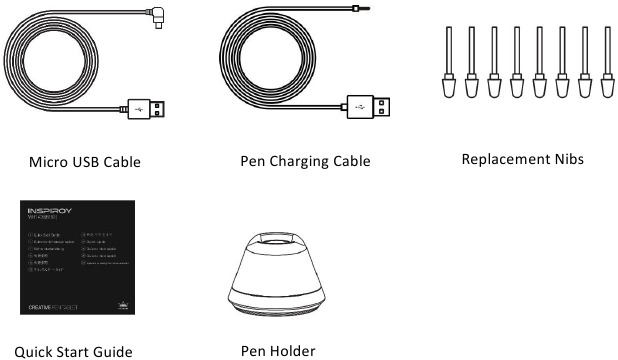

Andere accessoires

Tabletverbinding

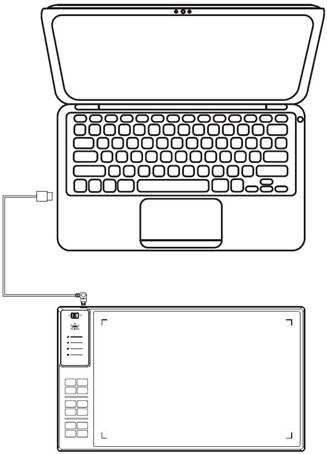

Bedrade modusverbinding

Sluit de tablet met een USB-kabel aan op uw computer.

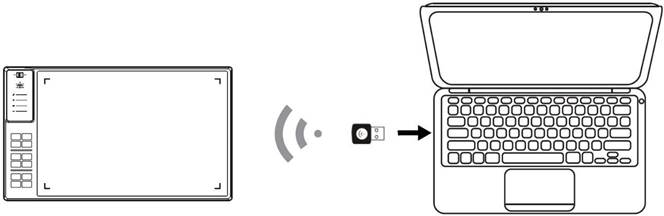

Draadloze modusverbinding

Plaats de draadloze ontvanger in uw computer.
Schakel de aan/uit-schakelaar naar links om de tablet in te schakelen.
Als de tablet 15 minuten niet wordt gebruikt, gaat deze naar de slaapstand. In dit geval moet u de schakelaar naar rechts en vervolgens naar links schuiven om de tablet te activeren.

Driverinstallatie

OS-ondersteuning

Windows 7 of later, macOS 10.12 of later

Installeren via ontvanger

Plaats de draadloze ontvanger in uw computer, open vervolgens de opslagmap, klik op het driverprogramma en voltooi de installatie volgens de instructies.

Installeren via download

U kunt de driver ook downloaden van onze website: www.huion.com/download
Na het voltooien van de installatie, kunt u het driverpictogram in het systeemvak vinden, wat betekent dat de driver succesvol is geïnstalleerd; Wanneer u de tablet op de computer aansluit, verandert het pictogram in kleur , wat betekent dat de driver de tablet al heeft herkend en u deze nu kunt gaan gebruiken.

Let op:

Voordat u de installatie uitvoert, moet u andere drivers van soortgelijke producten verwijderen, inclusief de oude driver van dit product.
Sluit voor de installatie alle grafische software en antivirussoftware af om onnodige fouten te voorkomen.

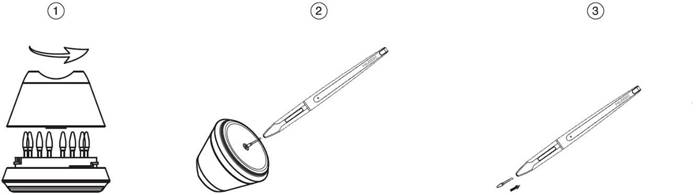

Vervanging van de penpunt

De punt zal na langdurig gebruik slijten, dan moet u een nieuwe punt vervangen.

Draai de penhouder tegen de klok in om de deksel te openen, haal er een nieuwe punt uit.
Steek de penpunt in het gat aan de onderkant van de houder en kantel de pen om de oude punt eruit te trekken.
Steek de nieuwe punt recht in de pen en duw de punt langzaam en stevig naar binnen tot deze stopt.

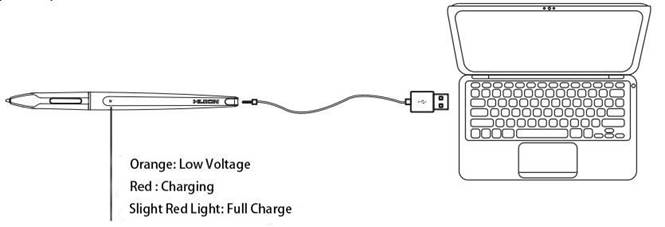

De pen opladen

Wanneer de indicator op de pen oranje wordt, betekent dit dat de spanning van de pen laag is en dat u de pen moet opladen.
Laad de pen op met de meegeleverde oplaadkabel. Steek een uiteinde van de penoplaadkabel in de achterkant van de oplaadpoort van de stylus, het andere uiteinde kan worden aangesloten op een computer, voeding of powerbank.

Basisbediening van het product

De pen gebruiken

De pen vasthouden

Houd de pen vast zoals u een normale pen of potlood vasthoudt. Pas uw grip aan zodat u de zijschakelaar gemakkelijk met uw duim of wijsvinger kunt bedienen. Pas op dat u niet per ongeluk op de schakelaar drukt tijdens het tekenen of positioneren met de pen.

Let op:
Plaats de pen in de penhouder of op het bureau als u deze niet gebruikt. Plaats de pen niet op het oppervlak van het scherm, omdat dit het gebruik van andere cursorpositioneringsapparatuur kan verstoren en er ook voor kan zorgen dat uw computer niet in de slaapstand kan gaan.

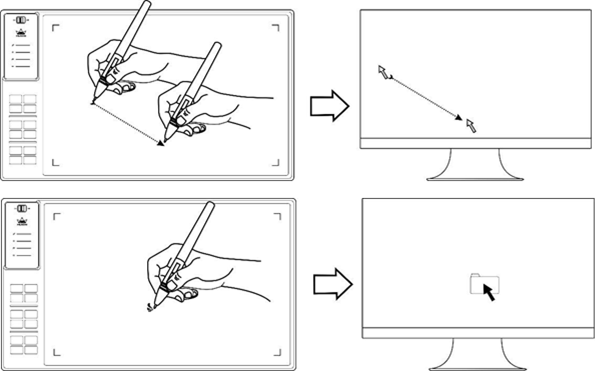

De cursor positioneren

Beweeg de pen iets boven het actieve gebied zonder het schermoppervlak aan te raken, de cursor beweegt dienovereenkomstig naar de nieuwe positie.
Druk de penpunt op het scherm om een selectie te maken. Tik eenmaal met de penpunt op het scherm of raak het scherm aan met voldoende druk om een klik te registreren.

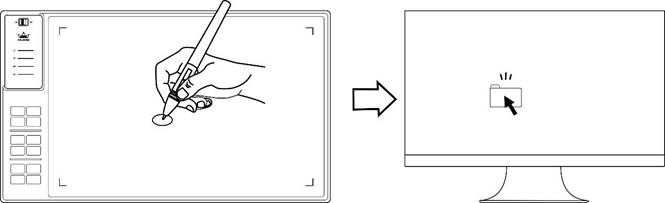

Klikken

Gebruik de penpunt om eenmaal op het scherm te tikken om een klik te registreren. Tik om een item op het scherm te markeren of te selecteren en dubbelklik om het te openen.
Klikken

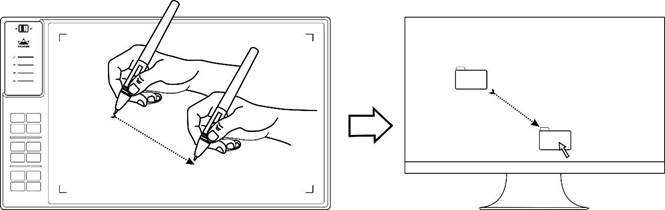

Verplaatsen

Selecteer het object en schuif de penpunt over het scherm om het te verplaatsen.

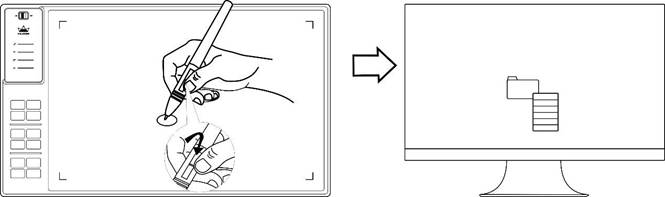

De zijknoppen gebruiken

De knoppen op de pen kunnen worden ingesteld op twee verschillende aanpasbare functies. U kunt de knoppen gebruiken wanneer de penpunt zich binnen 10 mm van het actieve gebied van de tablet bevindt.
U hoeft de penpunt niet op de tablet te drukken om de schakelaar te gebruiken.

De tablet gebruiken

Aan/uit-schakelaar

De aan/uit-schakelaar bevindt zich aan de linkerbovenzijde van de tablet. Wanneer u de tablet in de draadloze modus gebruikt, moet u de aan/uit-schakelaar inschakelen voordat u deze gebruikt.
Als u de tablet 15 minuten niet gebruikt of de schakelaar uitschakelt, gaat deze naar de slaapstand.
LED-indicator:

Pen of drukken op toets werkt

Draadloze modus

Tablet wordt opgeladen, lampje uit wanneer volledig opgeladen

Lage spanning

Sneltoetsen

Er zijn 12 sneltoetsen aan de linkerkant van de tablet, waarmee u de functie op de driverinterface kunt instellen op basis van uw eigen gewoonten, wat uw werkefficiëntie zal helpen verbeteren.

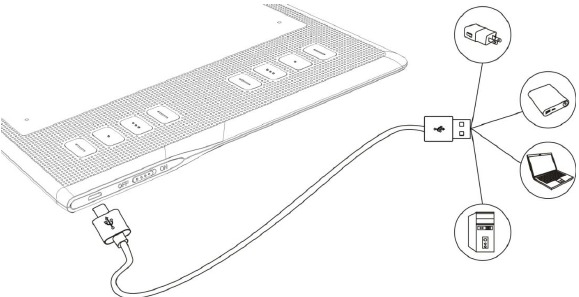

De tablet opladen

Voordat u de tablet voor de eerste keer in de draadloze modus gebruikt, moet u de batterij van de tablet volledig opladen. Doe dit door de USB-kabel tussen de tablet en een primaire USB-poort op uw computer of een USB-poort met voeding aan te sluiten.
De USB-kabel wordt gebruikt voor het opladen van de batterij en ook voor het bedienen van de tablet als een bedrade USB-tablet. De batterij wordt opgeladen wanneer de USB-kabel is aangesloten en de batterij niet volledig is opgeladen.
Het duurt ongeveer 7 uur om een lege batterij volledig op te laden. De werkelijke oplaadtijd is afhankelijk van het huidige batterijniveau en het gebruik van de tablet tijdens het opladen. De batterijstatusindicator geeft ROOD weer tijdens het opladen en is UIT wanneer volledig opgeladen.
Wanneer de tablet met een USB-kabel op de computer is aangesloten, wordt de draadloze modus uitgeschakeld.

Functie-instelling

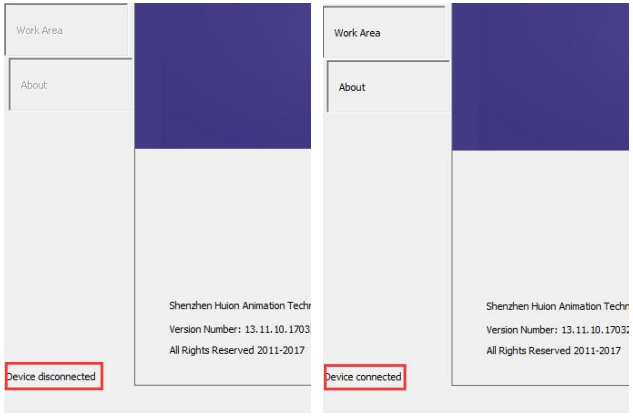

Apparaatverbindingsprompt

Apparaat losgekoppeld: De computer herkent de tablet niet.
Apparaat aangesloten: De computer heeft de tablet herkend.

Werkgebiedinstelling

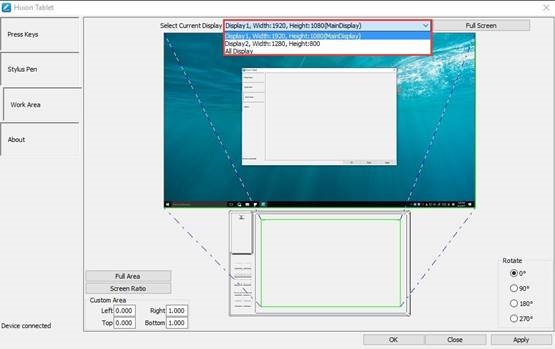

Meerdere monitoren gebruiken

Selecteer het tabblad Werkgebied om de relatie te definiëren tussen de penbeweging op de tablet en de cursorbeweging op het monitorscherm.
Standaard wordt het hele actieve gebied van de tablet toegewezen aan de hele monitor. Als er meer dan één monitor in gebruik is en u zich in de uitgebreide modus bevindt, moet u de gerelateerde monitor op de driverinterface kiezen waarop u wilt toewijzen. Als uw monitoren zich in de spiegelmodus bevinden (alle monitoren geven dezelfde inhoud weer), wordt de tablet toegewezen aan de hele ruimte op elke monitor en wordt de schermcursor tegelijkertijd op elke monitor weergegeven.

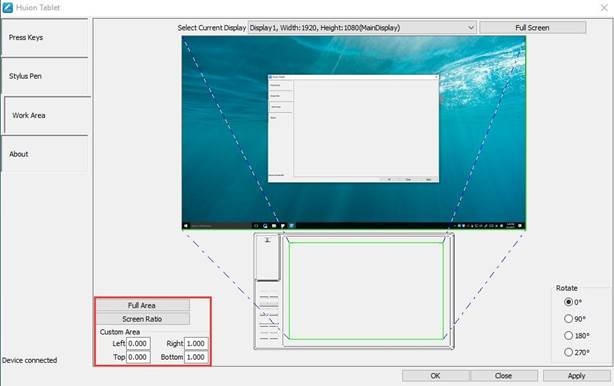

Werkgebiedinstelling

Definieer het tabletgebied dat aan het schermgebied wordt toegewezen.

Volledig gebied: het hele actieve gebied van de tablet. Dit is de standaardinstelling.
Aangepast gebied:
1.> Voer coördinaatwaarden in.
of
2 >. Sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

Werkgebied roteren

Door de richting van de tablet te veranderen om zich aan te passen aan de bediening met de linker- en rechterhand.
U kunt de tablet 0°, 90°, 180° of 270° draaien.

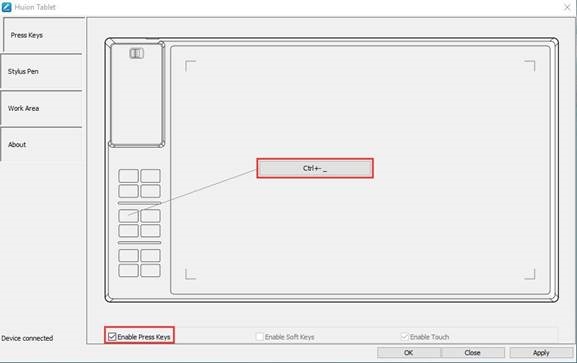

Functie-instelling voor druktoetsen

Standaardinstelling: Plaats de cursor op de druktoets of klik op de druktoets om de standaardwaarden te vinden.
Aangepaste instelling: Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op TOEPASSEN of OK om van kracht te worden.
Druktoetsen in-/uitschakelen: Vink "Enable Press Keys" (Druktoetsen inschakelen) aan/uit.

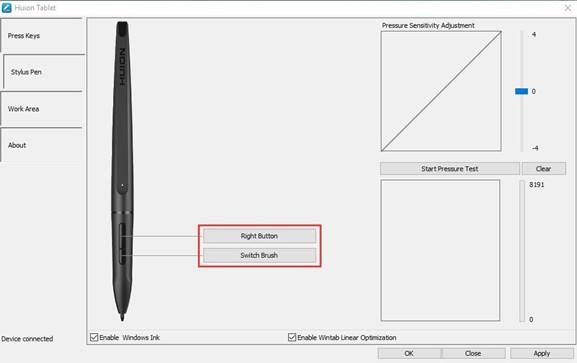

Functie-instelling voor penknoppen

Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op TOEPASSEN of OK om van kracht te worden.

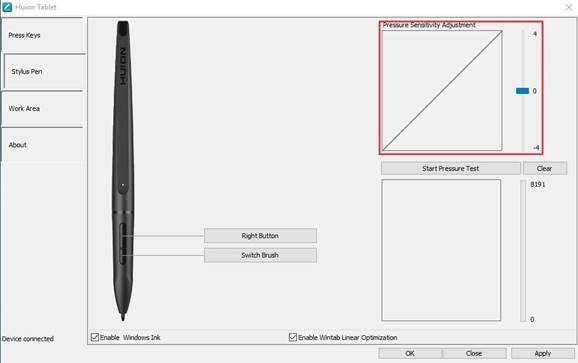

Instelling drukgevoeligheid

De drukgevoeligheid wordt gewijzigd door de schuifregelaar omhoog en omlaag te slepen. Hoe kleiner de waarde, hoe drukgevoeliger.

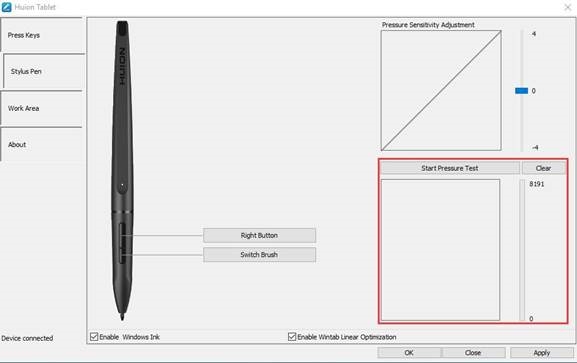

Pentest voor druk

Klik op "start pressure test" (druktest starten), u kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen. Klik op de knop "Clear" (Wissen) om alle inkt te wissen.

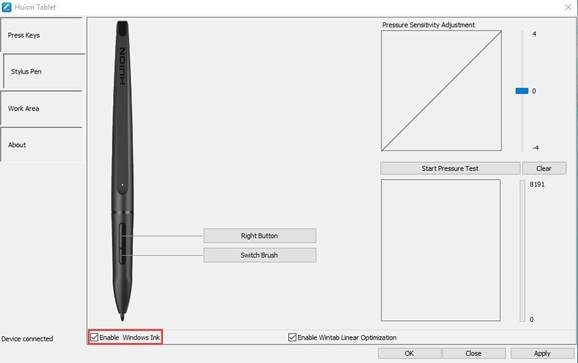

De Windows Ink-functie inschakelen

Microsoft Windows biedt uitgebreide ondersteuning voor pengestuurde invoer. Penfuncties worden ondersteund in onder andere Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 enzovoort.

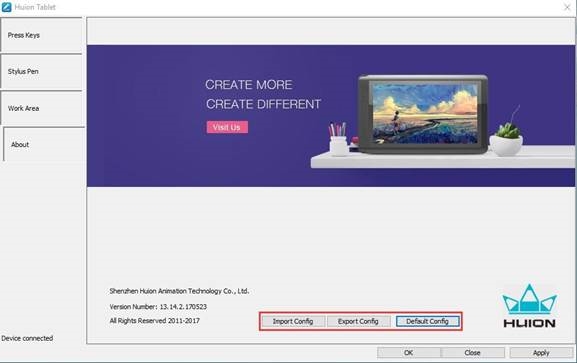

Gegevens exporteren en importeren

De driver ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en het gedoe van herhaalde instellingen te vermijden.

Specificaties

Grafische tablet
Model	WH1409(8192)
Aanraaktechnologie	Elektromagnetische resonantie
Werkgebied	350 x 218 mm (13,8 x 8,6 inch)
Afmetingen	456 x 266 x 16 mm
Nettogewicht	1,1 kg
Aanraakresolutie	5080 LPI
Rapportagesnelheid	233 PPS
Hoogte penwaarneming	12 mm
Interface	Micro-USB
Druktoetsen	12 aangepaste druktoetsen
Draadloos	2.4G
Draadloze afstand	Circa 10-20 m (Afhankelijk van het daadwerkelijke gebruik van de omgeving)
Batterijcapaciteit	2000 mAh
Levensduur	Circa 40 uur
OS-ondersteuning	Windows 7 of hoger, macOS 10.11 of hoger
Styluspen
Model	PE150
Afmetingen	177,5 x Φ13,5 mm
Gewicht	16,5 g
Druk	8192 niveaus
Levensduur	Circa 350 uur
Automatische slaaptijd	15 min
Penschuinte	±45°
Nauwkeurigheid	±0,3 mm

Probleemoplossing

Abnormale verschijnselen	Mogelijke oplossingen
Er is geen druk in de grafische software, maar de cursor beweegt wel	Mogelijk hebt u andere tabletstuurprogramma's geïnstalleerd of de tekensoftware geopend tijdens het installeren van het stuurprogramma. Verwijder alle stuurprogramma's en sluit de tekensoftware en installeer vervolgens het Huion-stuurprogramma opnieuw. Het is beter om uw computer opnieuw op te starten na het voltooien van de installatie.'
Tijdens het gebruik van de tablet knippert de batterij-indicator rood	De batterijspanning is laag, laad de tablet op tijd op.
De pen werkt niet	Zorg ervoor dat de stroom is ingeschakeld. Zorg ervoor dat u de pen gebruikt die oorspronkelijk bij uw tablet is geleverd. Zorg ervoor dat de pen voldoende stroom heeft, zo niet, laad de pen dan op Zorg ervoor dat u het stuurprogramma correct hebt geïnstalleerd.
Druktoetsen werken niet	Zorg ervoor dat de functie Druktoetsen is ingeschakeld in het stuurprogramma. Zorg ervoor dat u de Druktoetsen correct hebt gedefinieerd.
De cursor is niet stabiel of de tekenlijn is niet recht bij gebruik van de draadloze modus	Zorg ervoor dat er geen ander 2.4G-apparaat in de buurt is, omdat dit de tabletfunctie kan beïnvloeden. Zorg ervoor dat er geen barrière is tussen de tablet en de ontvanger.
De computer kan niet in de slaapstand komen	Wanneer u de tablet niet gebruikt, plaats de pen dan niet op het tabletoppervlak, waardoor de computer wakker blijft.
De zijknop van de pen werkt niet	Zorg er bij het indrukken van de zijknop voor dat de punt het glazen oppervlak niet raakt en dat de afstand tussen de punt en het oppervlak binnen 10 mm ligt.

Abnormale verschijnselen	Mogelijke oplossingen
De computer kan de tablet of de draadloze ontvanger niet herkennen	Zorg ervoor dat de USB-poort functioneel is, zo niet, schakel dan over naar een andere USB-poort.
Het opladen van de tablet lijkt te stoppen wanneer de computer in de slaapstand gaat	Het kan zijn dat het systeem stopt met het voeden van de USB-poort. Vervolgens kunt u uw systeemvoeding of energiebesparingsinstellingen aanpassen, zodat de computer niet in de slaapstand kan komen terwijl de tablet wordt opgeladen.

Voorzorgsmaatregelen

Lees deze handleiding zorgvuldig door voor gebruik en bewaar hem goed voor toekomstig gebruik.
Koppel het netsnoer los voordat u de tablet reinigt en veeg af met een zachte, vochtige doek. Gebruik geen reinigingsmiddelen.
Stel dit product niet bloot aan water of andere vloeistoffen. Zorg ervoor dat u nooit vloeistoffen op de tablet en pen morst. Blootstelling van dit product aan water of andere vloeistoffen kan leiden tot een defect aan het product of een elektrische schok.
Plaats de tablet niet op een onstabiele plaats of op een hoogte waar kinderen hem gemakkelijk kunnen bereiken om gevaar te voorkomen. Voorkom dat kinderen de penpunt of de zijschakelaar inslikken. De penpunt, de zijschakelaar of andere beweegbare onderdelen kunnen per ongeluk worden uitgetrokken als kinderen erop bijten.
Schakel uw tablet uit op plaatsen waar/wanneer elektronische apparaten niet zijn toegestaan. Omdat de tablet storingen kan veroorzaken bij andere elektronische apparaten op sommige plaatsen waar/wanneer het gebruik van elektronische apparaten niet is toegestaan, zoals in een vliegtuig, moet u de tablet uitschakelen.
Om uw tablet te beschermen en energie te besparen, schakelt u de stroom uit wanneer deze niet in gebruik is.
Demonteer de tablet en pen niet. Demonteer of wijzig de tablet of pen niet. Dergelijke handelingen kunnen warmteontwikkeling, ontsteking, elektrische schokken of andere schade veroorzaken, inclusief persoonlijk letsel. Het demonteren van het product maakt uw garantie ongeldig.
Wanneer u de componenten laat vervangen, wordt van u verwacht dat u garandeert dat de reparateur de vervangende componenten gebruikt die door de fabrikant zijn gespecificeerd. Het vervangen van ongeautoriseerde componenten kan brand, elektrische schokken of andere gevaren veroorzaken.
Steek geen vreemde voorwerpen in de USB-poort of een andere opening van dit product. Als een metalen voorwerp of vreemd materiaal in een poort of andere opening van dit product wordt gestoken, kan dit leiden tot een defect aan het product of tot doorbranden, of tot een elektrische schok.
Tablet en digitale pen hebben een lithiumbatterij, die op tijd moet worden opgeladen in de batterijbesparingsmodus en tegelijkertijd om de 3 maanden moet worden opgeladen, anders veroorzaakt dit schade aan de lithiumbatterij.
De punt van de digitale pen kan niet worden ingedrukt wanneer deze wordt geplaatst, anders kan de pen geen energiebesparende status bereiken, wat gemakkelijk schade door overmatige ontlading van de lithiumbatterij kan veroorzaken.

Neem voor meer informatie contact met ons op via onze e-mail: service@huion.com
