HUION NEW 1060PLUS - Handleiding tablet

Inhoud

Productoverzicht

Introductie van de tablet

Bedankt voor het kiezen van de HUION® NEW 1060PLUS grafische tablet. Dit is een nieuwe generatie draagbare professionele tekentablet, die uw werkefficiëntie bij het schilderen en creëren aanzienlijk kan verbeteren en vol plezier is. U kunt vrij schilderen en schrijven, verschillende lijnen en kleuren weergeven, net zoals de pen op het papier schrijft, wat u een echte schokervaring bezorgt.
Om u een beter begrip en gebruik van uw tablet te geven, dient u deze gebruikershandleiding zorgvuldig te lezen. De gebruikershandleiding toont alleen de informatie onder Windows, tenzij anders aangegeven, deze informatie is van toepassing op zowel Windows- als Macintosh-systemen.

Product en accessoires

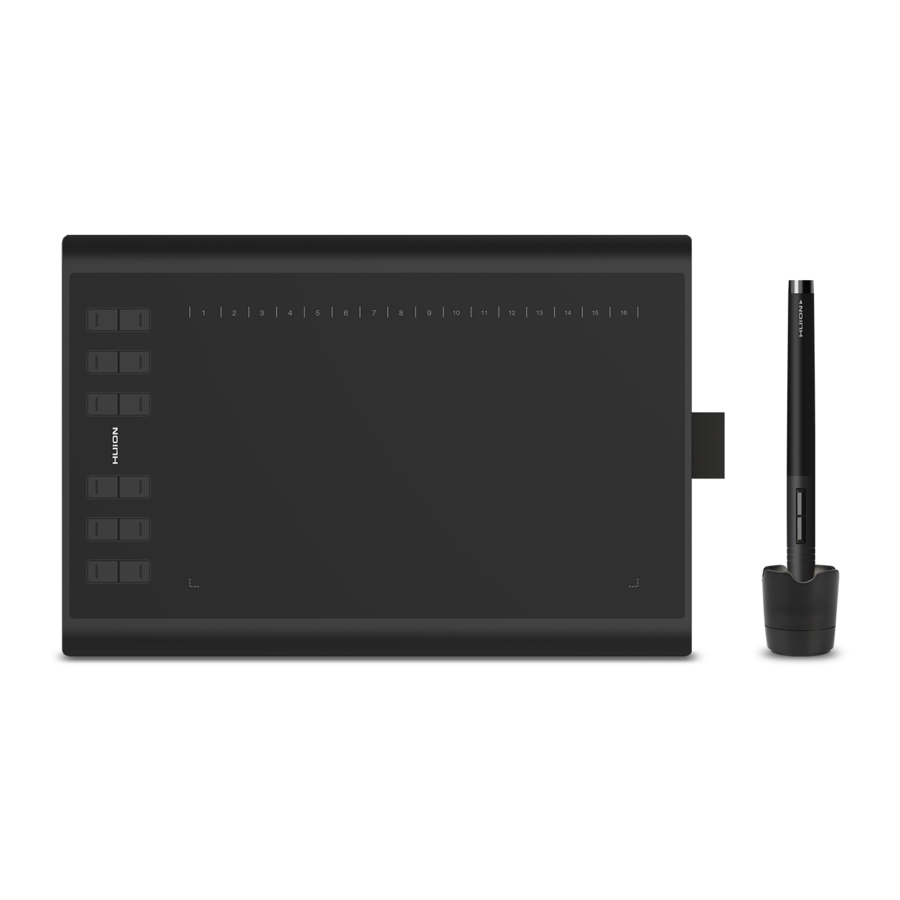

Grafische tablet

Productoverzicht - Deel 1 - Grafische tablet

Stylus pen

De stylus pen is een oplaadbare pen met 8192 niveaus drukgevoeligheid en kan ongeveer 350 uur worden gebruikt met een volle batterij.

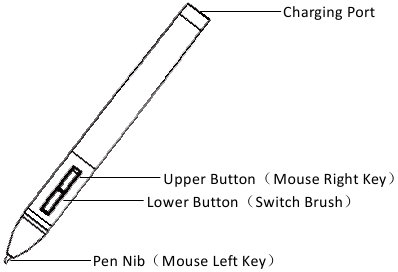

Productoverzicht - Deel 2 - Stylus pen

Micro SD-kaart

Deze tablet wordt geleverd met een 8GB Micro SD-kaart, die is ingebouwd in de pendriver en de gebruikershandleiding, u kunt verbinding maken met uw computer om de inhoud te bekijken. U kunt uw werk ook opslaan op de SD-kaart.

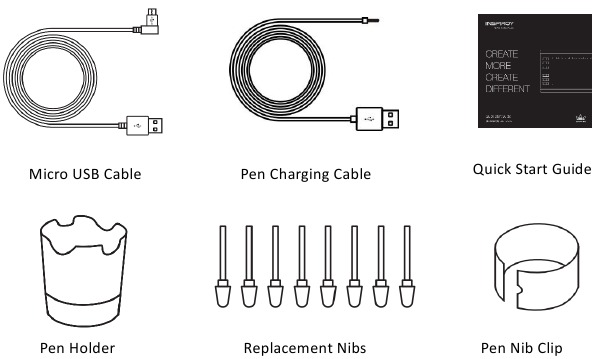

Andere accessoires

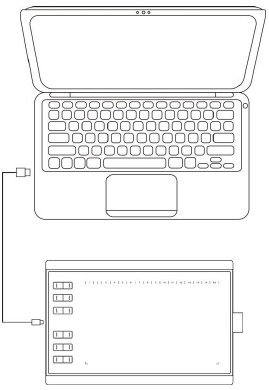

Tabletverbinding

  1. Sluit de tablet met een USB-kabel aan op uw computer.

Driverinstallatie

OS-ondersteuning

Windows 7 of hoger, macOS 10.11 of hoger

Installeren via Micro SD-kaart

Sluit de tablet aan op uw computer, open vervolgens de Micro SD Card-map, klik op het driverprogramma en voltooi de installatie volgens de instructies.

Installeren via download

U kunt de driver ook downloaden van onze website: www.huion.com/download
Na de installatie kunt u het driverpictogram in het systeemvak vinden, wat betekent dat de driver succesvol is geïnstalleerd; wanneer u de tablet op de computer aansluit, verandert het pictogram in kleur , wat betekent dat de driver de tablet al heeft herkend en u deze nu kunt gaan gebruiken.
Let op:

  1. Voor de installatie moet u andere drivers van vergelijkbare producten verwijderen, inclusief de oude driver van dit product.
  2. Sluit voor de installatie alle grafische software en antivirussoftware om onnodige fouten te voorkomen.

Penpunt vervangen

De punt zal na langdurig gebruik verslijten, dan moet u een nieuwe punt vervangen.

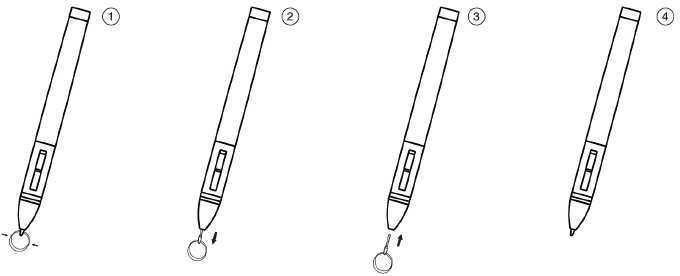

Penpunt vervangen

  1. Haal de nieuwe punt en clip uit de penbox.
  2. Grijp de oude punt vast en trek deze recht uit de pen met de puntclip.
  3. Steek de nieuwe punt recht in de pen en duw de punt langzaam en stevig totdat deze stopt.

De pen opladen

  1. Als de penbatterij leeg is, moet u de pen opladen met de meegeleverde penoplaadkabel.
  2. Steek het ene uiteinde van de oplaadkabel in de achterkant van de stylus-oplaadpoort, het andere uiteinde kan worden aangesloten op een computer, voeding of powerbank.

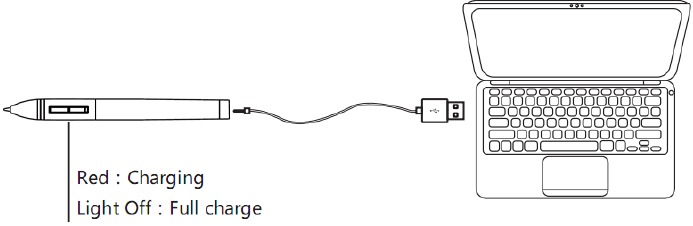

    De pen opladen

Basishandelingen met het product

De pen gebruiken

Houd de pen vast

Houd de pen vast zoals u een normale pen of potlood vasthoudt. Pas uw grip zo aan dat u de zijschakelaar gemakkelijk met uw duim of wijsvinger kunt omschakelen. Pas op dat u niet per ongeluk op de schakelaar drukt tijdens het tekenen of positioneren met de pen.

Let op: Plaats de pen, wanneer deze niet in gebruik is, in de penhouder of op het bureau. Plaats de pen niet op het oppervlak van het scherm, omdat dit het gebruik van andere apparatuur voor cursorpositionering op het scherm kan verstoren en er ook voor kan zorgen dat uw computer niet in de slaapstand kan gaan.

Positioneer de cursor

Beweeg de pen iets boven het actieve gebied zonder het schermoppervlak aan te raken, de cursor beweegt dienovereenkomstig naar de nieuwe positie.
Druk de penpunt op het scherm om een selectie te maken. Tik eenmaal met de penpunt op het scherm of raak het scherm aan met voldoende druk om een klik te registreren.
De pen gebruiken - Deel 1 - Positioneer de cursor

Klikken

Gebruik de penpunt om eenmaal op het scherm te tikken om een klik te registreren. Tik om een item op het scherm te markeren of te selecteren en dubbelklik om het te openen.
De pen gebruiken - Deel 2 - Klikken

Verplaatsen

Selecteer het object en schuif vervolgens de penpunt over het scherm om het te verplaatsen.
De pen gebruiken - Deel 3 - Verplaatsen

Gebruik de zijknoppen

De knoppen op de pen kunnen worden ingesteld op twee verschillende aanpasbare functies.
U kunt de knoppen gebruiken wanneer de penpunt zich binnen 10 mm van het actieve gebied van de tablet bevindt.
U hoeft de penpunt niet op de tablet te drukken om de schakelaar te gebruiken.
De pen gebruiken - Deel 4 - Gebruik de zijknoppen

Functie-instelling

Apparaatverbindingsprompt

  1. Apparaat niet verbonden: de computer herkent de tablet niet.
  2. Apparaat verbonden: de computer heeft de tablet herkend.

Werkgebiedinstelling

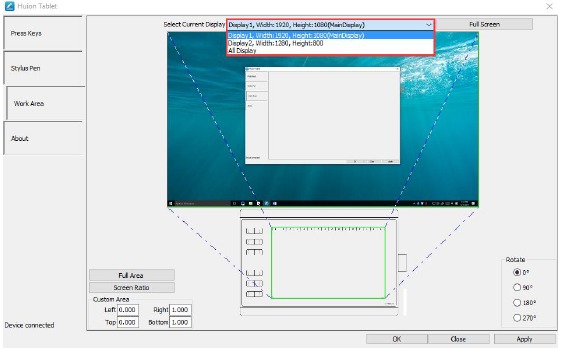

Meerdere monitoren gebruiken

Selecteer het tabblad Werkgebied om de relatie te definiëren tussen de penbeweging op de tablet en de cursorbeweging op het monitorscherm.
Standaard wordt het gehele actieve gebied van de tablet toegewezen aan de gehele monitor. Als er meer dan één monitor in gebruik is en u zich in de uitgebreide modus bevindt, moet u de gerelateerde monitor op de driverinterface kiezen waaraan u wilt toewijzen.
Als uw monitoren zich in de spiegelmodus bevinden (alle monitoren geven dezelfde inhoud weer), wordt de tablet toegewezen aan de gehele ruimte op elke monitor en wordt de schermcursor gelijktijdig op elke monitor weergegeven.

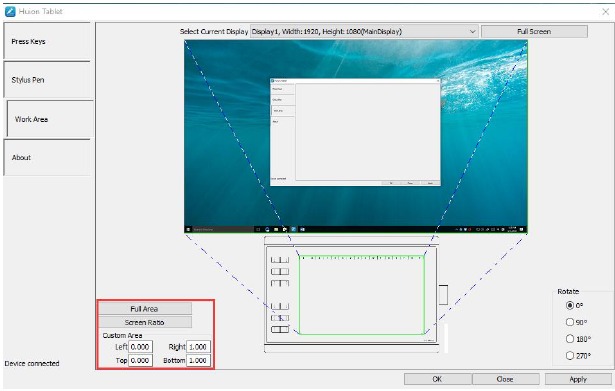

Werkgebiedinstelling

Definieer het tabletgebied dat wordt toegewezen aan het schermgebied.

  1. Volledig gebied: het gehele actieve gebied van de tablet. Dit is de standaardinstelling.
  2. Aangepast gebied: 1.> Voer coördinaatwaarden in. of2>. Sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

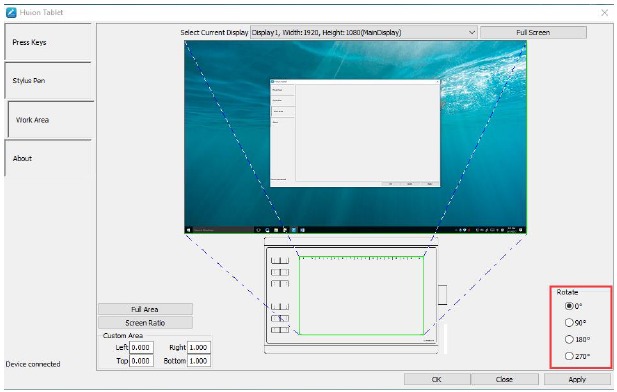

Werkgebied roteren

Door de richting van de tablet te veranderen om zich aan te passen aan de bediening met de linker- en rechterhand. U kunt de tablet draaien met 0°, 90°, 180° of 270°.

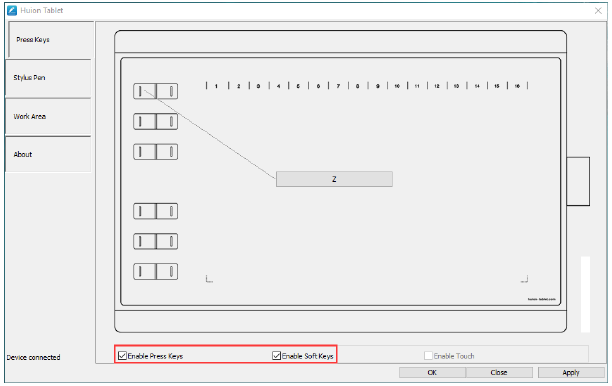

Functie-instelling voor sneltoetsen

Standaardinstelling: Plaats de cursor op de sneltoets of klik op de sneltoets om de standaardwaarden te vinden.
Aangepaste instelling: Selecteer de functie die u wilt bereiken in het pop-updialoogvenster en klik vervolgens op TOEPASSEN of OK om van kracht te worden.
Sneltoetsen in-/uitschakelen: Vink "Sneltoetsen inschakelen" aan/uit

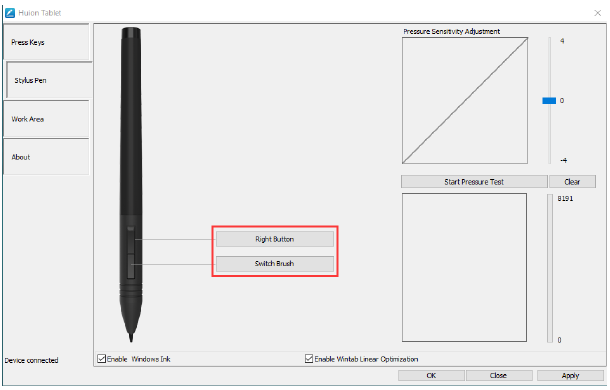

Functie-instelling voor penknoppen

Selecteer de functie die u wilt bereiken in het pop-updialoogvenster en klik vervolgens op TOEPASSEN of OK om van kracht te worden.

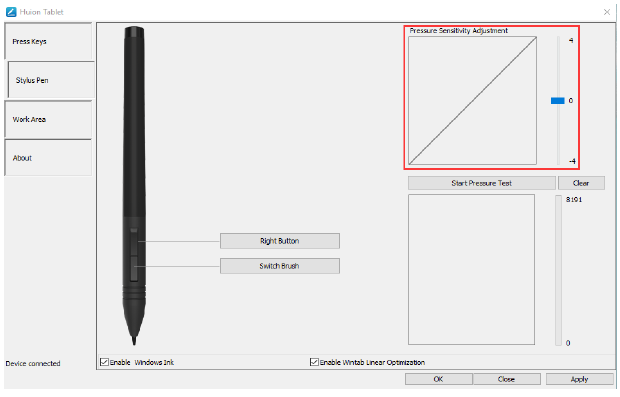

Drukgevoeligheidsinstelling

De drukgevoeligheid wordt gewijzigd door de schuifregelaar omhoog en omlaag te slepen, hoe kleiner de waarde, hoe drukgevoeliger.

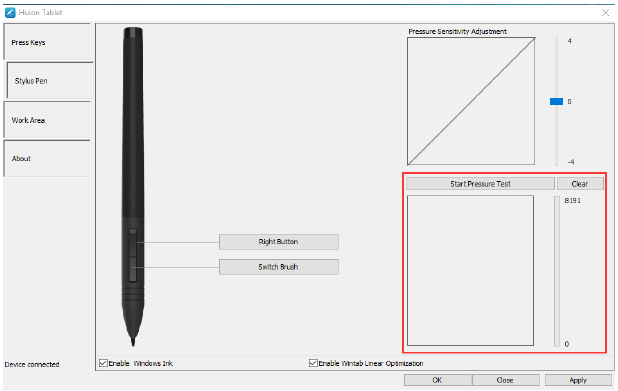

Pen druktest

Klik op "start druktest", u kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen. Klik op de knop "Wissen" om alle inkt te wissen.

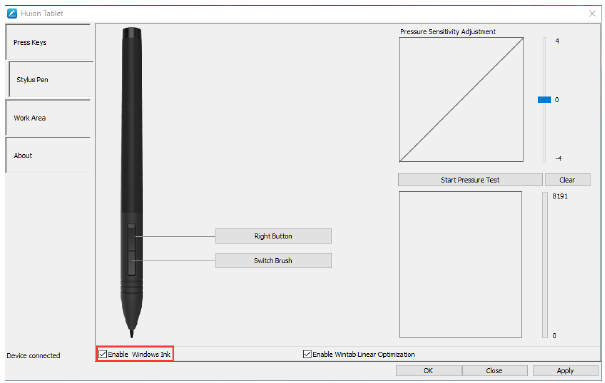

De Windows Ink-functie inschakelen

Microsoft Windows biedt uitgebreide ondersteuning voor peninvoer. Penfuncties worden ondersteund in onder meer Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 enzovoort.

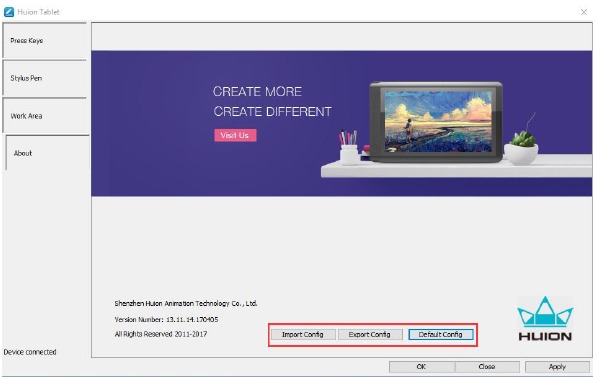

Gegevens exporteren en importeren

De driver ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en het probleem van herhaalde instellingen te voorkomen.

Specificaties

Grafische tablet
Model NEW 1060PLUS (8192)
Touch-technologie Elektromagnetische resonantie
Werkgebied 254 x 158,8 mm (10 x 6,25 inch)
Afmeting 360 x 240 x 10 mm
Nettogewicht 770 g
Touch-resolutie 5080LPI
Rapportagesnelheid 233PPS
Pen Sensing Hoogte 12 mm
Interface Micro USB
Sneltoetsen 12 Aangepaste sneltoetsen+16 Aangepaste softkeys
OS-ondersteuning Windows 7 of hoger, macOS 10.11 of hoger
Digitale pen
Model PEN801
Afmeting 149 xΦ12,7 mm
Gewicht 14 g
Druk 8192 niveaus
Levensduur Circa 350 uur
Automatische slaaptijd 15 minuten
Penschuine stand ±45°
Nauwkeurigheid ±0,3 mm

Probleemoplossing

Abnormale verschijnselen Mogelijke oplossingen
Er is geen druk in de grafische software, maar de cursor beweegt wel U hebt mogelijk andere tabletdrivers geïnstalleerd of de tekensoftware geopend tijdens de installatie van de driver. Verwijder alle drivers en sluit de tekensoftware en installeer vervolgens de HUION-driver opnieuw. Het is beter om uw computer opnieuw op te starten na voltooiing van de installatie.
De pen werkt niet
  1. Zorg ervoor dat de stroom is ingeschakeld.
  2. Zorg ervoor dat u de pen gebruikt die oorspronkelijk bij uw tablet is geleverd.
  3. Zorg ervoor dat de pen voldoende stroom heeft, zo niet, laad de pen dan op
  4. Zorg ervoor dat u de driver correct hebt geïnstalleerd.
Sneltoetsen werken niet
  1. Zorg ervoor dat de functie Sneltoetsen is ingeschakeld in de driver.
  2. Zorg ervoor dat u de sneltoetsen correct hebt gedefinieerd.
De computer kan niet in de slaapstand gaan Wanneer u de tablet niet gebruikt, plaatst u de pen niet op het tabletoppervlak, waardoor de computer wakker blijft.
De zijknop van de pen werkt niet Zorg er bij het indrukken van de zijknop voor dat de punt het glazen oppervlak niet raakt en dat de afstand tussen de punt en het oppervlak binnen 10 mm ligt.
Abnormale verschijnselen Mogelijke oplossingen
De computer kan de tablet of de draadloze ontvanger niet herkennen Zorg ervoor dat de USB-poort functioneel is, zo niet, ga dan naar een andere USB-poort.

Voorzorgsmaatregelen

  1. Lees deze handleiding zorgvuldig door voordat u hem gebruikt en bewaar hem goed voor toekomstig gebruik.
  2. Koppel voor het reinigen van de tablet het netsnoer los en veeg af met een zachte, vochtige doek, gebruik geen enkele vorm van reinigingsmiddelen.
  3. Stel dit product niet bloot aan water of andere vloeistoffen. Zorg ervoor dat u nooit vloeistoffen op de tablet en pen morst. Blootstelling van dit product aan water of andere vloeistoffen kan leiden tot storingen in het product of elektrische schokken.
  4. Plaats de tablet niet op een onstabiele plaats of op een hoogte waar kinderen deze gemakkelijk kunnen bereiken om gevaar te voorkomen. Voorkom dat kinderen de penpunt of zijschakelaar inslikken. De penpunt, zijschakelaar of andere beweegbare onderdelen kunnen per ongeluk worden uitgetrokken als kinderen erop bijten.
  5. Schakel uw tablet uit op plaatsen waar/wanneer elektronische apparaten niet zijn toegestaan. Omdat de tablet storingen kan veroorzaken in andere elektronische apparaten op sommige plaatsen waar/wanneer het gebruik van elektronische apparaten niet is toegestaan, zoals in een vliegtuig, moet u de tablet uitschakelen.
  6. Om uw tablet te beschermen en energie te besparen, schakelt u de stroom uit wanneer deze niet in gebruik is.
  7. Demonteer de tablet en pen niet. Demonteer of wijzig de tablet of pen niet anderszins. Dergelijke acties kunnen warmteontwikkeling, ontsteking, elektrische schokken of andere schade, inclusief persoonlijk letsel, veroorzaken. Het demonteren van het product maakt uw garantie ongeldig.
  8. Terwijl u de onderdelen laat vervangen, wordt u verondersteld te garanderen dat de reparateur de vervangende onderdelen gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van onderdelen kan brand, elektrische schokken of andere gevaren veroorzaken.
  9. Steek geen vreemd materiaal in de USB-poort of een andere opening van dit product. Als een metalen voorwerp of vreemd materiaal in een poort of andere opening van dit product wordt gestoken, kan dit leiden tot een storing of doorbranden van het product of een elektrische schok veroorzaken.
  10. De digitale pen heeft een lithiumbatterij, die op tijd moet worden opgeladen in de modus voor een bijna lege batterij, en tegelijkertijd elke 3 maanden moet worden opgeladen, anders veroorzaakt dit schade aan de lithiumbatterij.
  11. De punt van de digitale pen mag niet worden ingedrukt wanneer deze wordt geplaatst, anders kan de pen niet in de energiebesparende modus gaan, wat gemakkelijk kan leiden tot schade aan de lithiumbatterij door overontlading.

Contact na service

SHENZHEN HUION ANIMATION TECHNOLOGY CO.,LTD.
Building 28, Quarter 4, HuaiDeCuiGang Industrial Park, Fuyong Street, Bao'an District, Shenzhen, 518106, China
Opmerking: informatie in deze handleiding kan zonder verdere kennisgeving worden gewijzigd.
Neem voor meer informatie contact met ons op via onze e-mail: service@huion.com
Of ga naar onze website (www.huion.com) om de nieuwste driver en gebruikershandleiding te downloaden.
