Productoverzicht

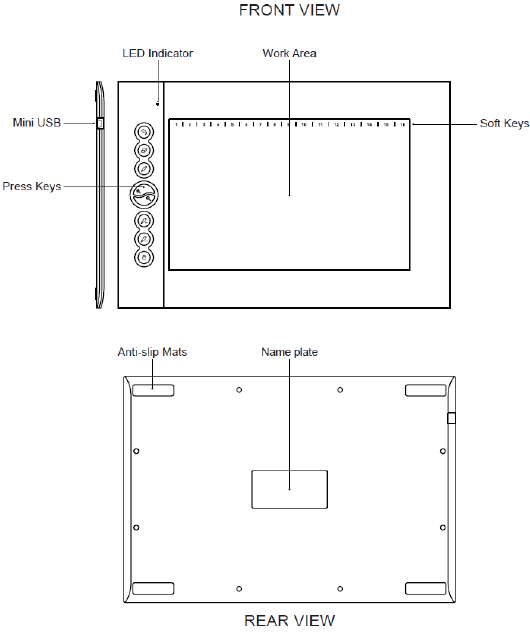

Product en accessoires

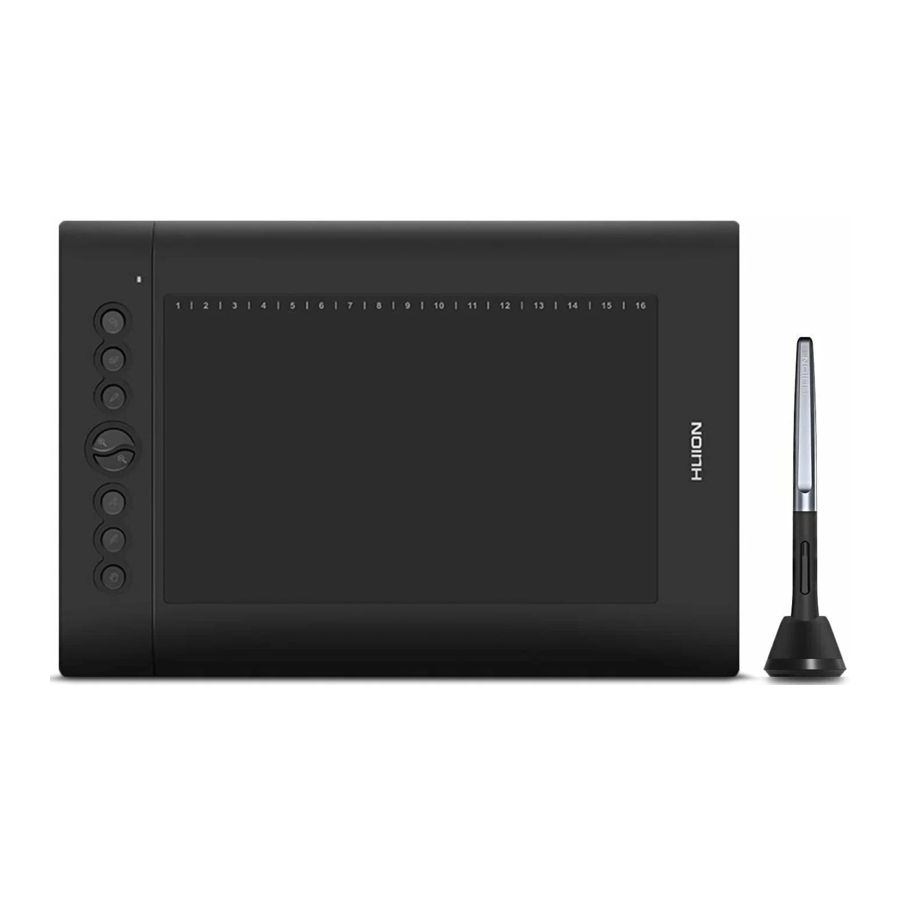

Grafisch tablet

Styluspen

De styluspen is een batterijloze pen met 8192 drukgevoeligheidsniveaus en kan zonder batterij worden gebruikt.

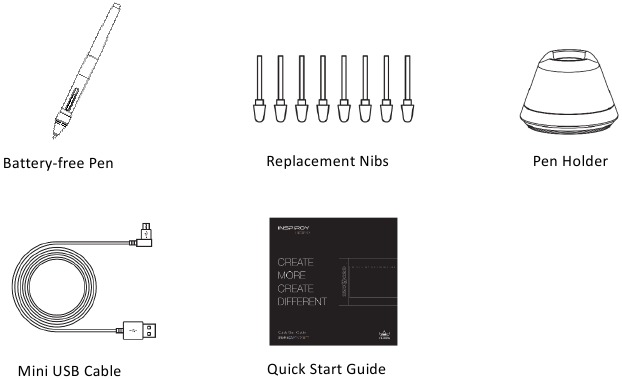

Accessoires

Verbinding maken met de computer

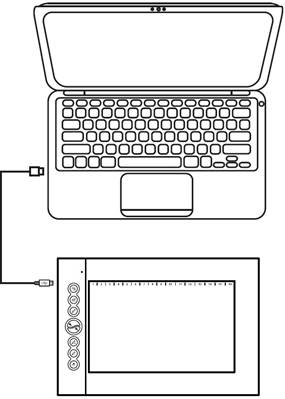

Het tablet aansluiten

Driverinstallatie

OS-ondersteuning: Windows 7 of later, macOS 10.11 of later
Download de driver van onze website: www.huion.com/downloaden
Na de installatie kunt u het driverpictogram vinden in het systeemvak, wat betekent dat de driver succesvol is geïnstalleerd; wanneer u het tablet op de computer aansluit, verandert het pictogram in kleur , wat betekent dat de driver het tablet al heeft herkend en u het nu kunt gaan gebruiken.

Let op:

Voordat u de driver installeert, moet u andere drivers van vergelijkbare producten verwijderen, inclusief de oude driver van dit product.
Sluit voor de installatie alle grafische software en antivirussoftware om onnodige fouten te voorkomen.

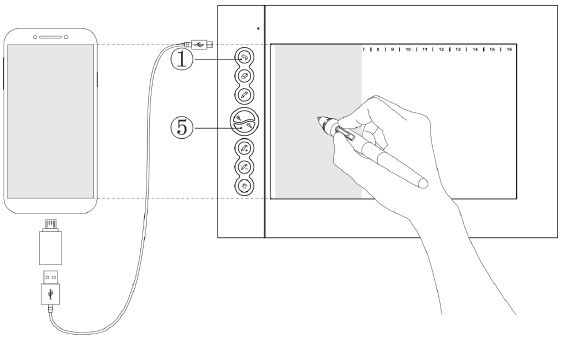

Verbinding maken met een Android-telefoon

Zorg ervoor dat het besturingssysteem van uw telefoon en pad het volgende is: Android OS 6.0 of later
Voor sommige modellen moet u naar de "Instellingen" (Settings) van uw telefoon of pad gaan en de "OTG"-functie (OTG) inschakelen.
Kies de juiste OTG-adapter uit de verpakking, afhankelijk van het USB-poorttype van uw telefoon, en sluit het pentablet vervolgens op uw telefoon aan volgens de onderstaande afbeeldingen:

Opmerkingen:

Het pentablet kan werken zonder een driver op uw telefoon te installeren.
Eenmaal verbonden, gaat het tablet automatisch naar de telefoonmodus, waarin de pen alleen kan werken in het linker grijze gebied (158,8 x 99,2 mm).
Als het tablet niet wordt herkend in de telefoonmodus, houdt u de knoppen ①&⑤ 3 seconden ingedrukt om naar de telefoonmodus te gaan.
Houd er rekening mee dat de drukknoppen van het pentablet en de digitale pen niet worden ondersteund in de telefoonmodus.

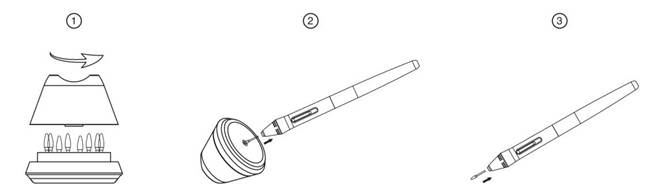

Penpunt vervangen

De punt zal na langdurig gebruik slijten, waarna u een nieuwe punt moet vervangen.

Draai de penhouder tegen de klok in om de deksel te openen, neem er een nieuwe punt uit.
Steek de penpunt in het gat aan de onderkant van de houder en kantel de pen om de oude punt eruit te trekken.
Steek de nieuwe punt recht in de pen en duw de punt langzaam en stevig in tot hij stopt.

Basisbediening van het product

De pen gebruiken

De pen vasthouden

Houd de pen vast zoals u een normale pen of potlood vasthoudt. Pas uw grip aan zodat u de zijschakelaar gemakkelijk met uw duim of wijsvinger kunt bedienen. Zorg ervoor dat u niet per ongeluk op de schakelaar drukt tijdens het tekenen of positioneren met de pen.

Let op: Plaats de pen, wanneer deze niet in gebruik is, in de penhouder of op het bureau. Plaats de pen niet op het oppervlak van het scherm, omdat dit het gebruik van andere apparatuur voor het positioneren van de schermcursor kan verstoren en er ook voor kan zorgen dat uw computer niet in de slaapstand kan gaan.

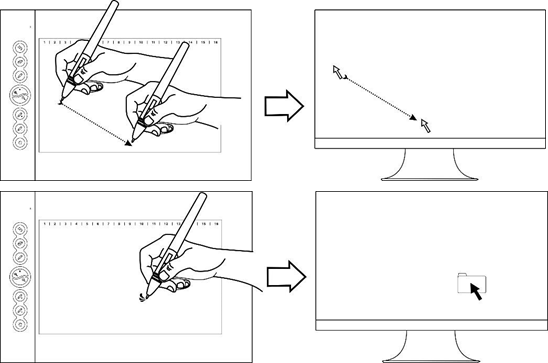

De cursor positioneren

Beweeg de pen iets boven het actieve gebied zonder het schermoppervlak aan te raken, de cursor zal overeenkomstig naar de nieuwe positie bewegen.
Druk de penpunt op het scherm om een selectie te maken. Tik eenmaal met de penpunt op het scherm of raak het aan met voldoende druk om een klik te registreren.

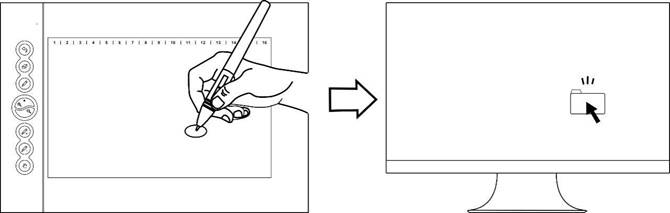

Klikken

Tik eenmaal met de penpunt op het scherm om een klik te registreren. Tik om een item op het scherm te markeren of te selecteren en dubbelklik om het te openen.
Klikken

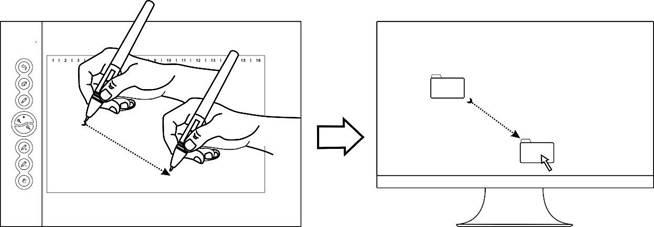

Verplaatsen

Selecteer het object en schuif de penpunt vervolgens over het scherm om het te verplaatsen.

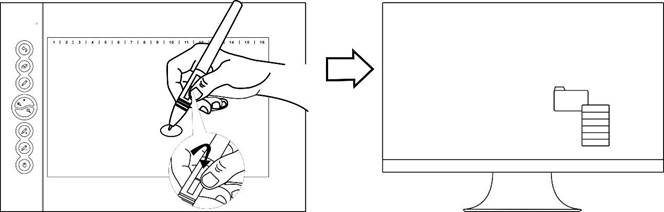

De zijknoppen gebruiken

De knoppen op de pen kunnen worden ingesteld op twee verschillende aanpasbare functies. U kunt de knoppen gebruiken wanneer de penpunt zich binnen 10 mm van het actieve gebied van het tablet bevindt.
U hoeft de penpunt niet op het tablet aan te raken om de schakelaar te gebruiken.

Functie-instelling

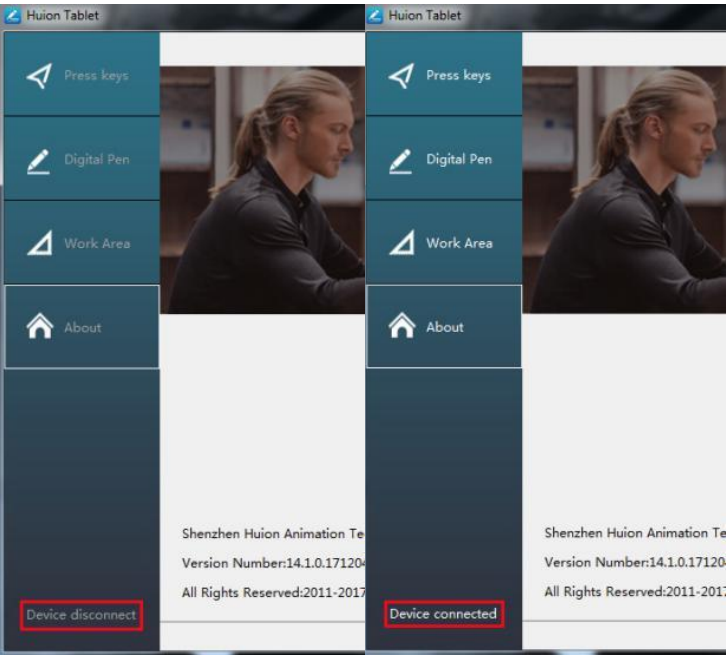

Apparaatverbindingsprompt

Apparaat losgekoppeld: de computer herkent de tablet niet.
Apparaat verbonden: de computer heeft de tablet herkend.

Werkgebied instellen

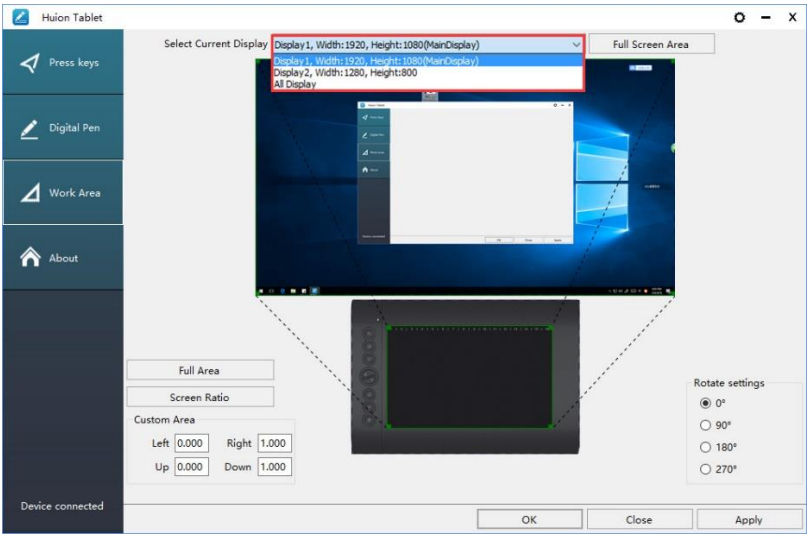

Meerdere monitoren gebruiken

Selecteer het tabblad Werkgebied om de relatie te definiëren tussen de penbeweging op de tablet en de cursorbeweging op het monitorscherm.
Standaard wordt het volledige actieve gebied van de tablet toegewezen aan de volledige monitor. Als er meer dan één monitor in gebruik is en u zich in de uitgebreide modus bevindt, moet u de gerelateerde monitor op de driverinterface kiezen waaraan u wilt toewijzen.
Als uw monitoren in de spiegelmodus staan (alle monitoren geven dezelfde inhoud weer), wijst de tablet toe aan de volledige ruimte op elke monitor en wordt de schermcursor tegelijkertijd op elke monitor weergegeven.

Werkgebied instellen

Definieer het tabletgebied dat wordt toegewezen aan het schermgebied.

Volledig gebied: het volledige actieve gebied van de tablet. Dit is de standaardinstelling.
Aangepast gebied:
1.> Voer coördinaatwaarden in.
of
2>. Sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

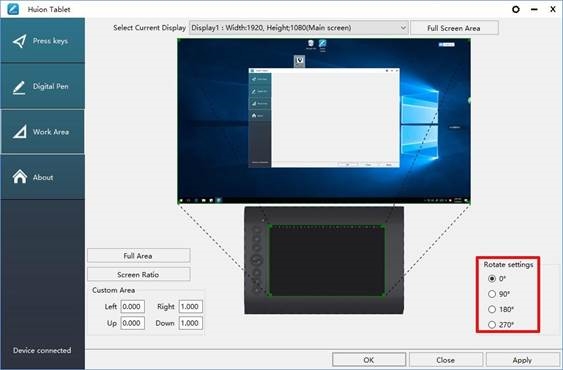

Werkgebied roteren

Door de richting van de tablet te wijzigen om aan te passen aan de linker- en rechterhandbediening.
U kunt de tablet 0°, 90°, 180° of 270° draaien.

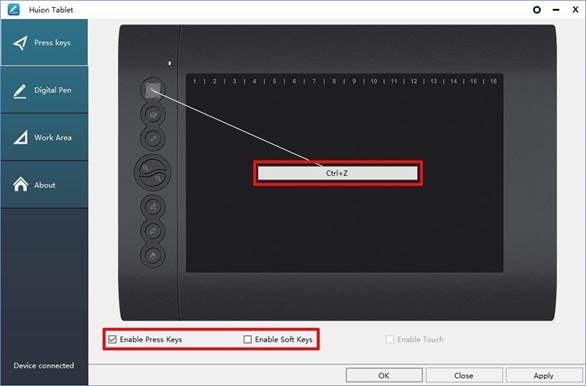

Functie-instelling druktoetsen

Standaardinstelling: Plaats de cursor op de druktoets of klik op de druktoets om de standaardwaarden te vinden.
Aangepaste instelling: Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op APPLY (TOEPASSEN) of OK om van kracht te worden.
Druktoetsen in-/uitschakelen: Aanvinken/uitvinken "Enable Press Keys" (Druktoetsen inschakelen)
Soft Keys in-/uitschakelen: Aanvinken/uitvinken "Enable Soft Keys" (Soft Keys inschakelen)

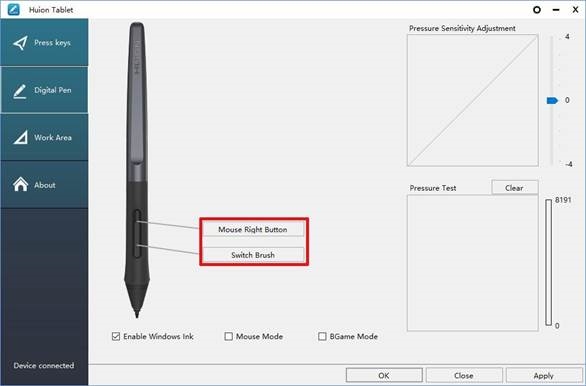

Functie-instelling penknoppen

Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op APPLY (TOEPASSEN) of OK om van kracht te worden.

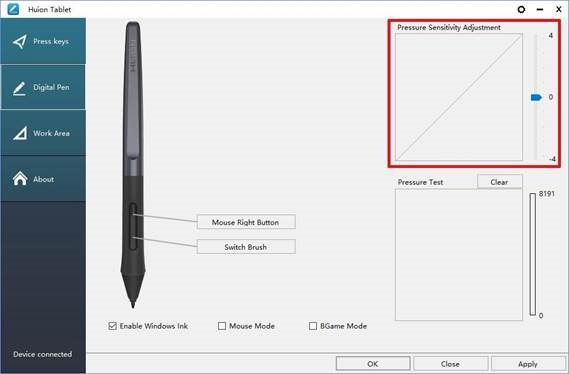

Drukgevoeligheid instellen

De drukgevoeligheid wordt gewijzigd door de schuifregelaar omhoog en omlaag te slepen, hoe kleiner de waarde, hoe drukgevoeliger.

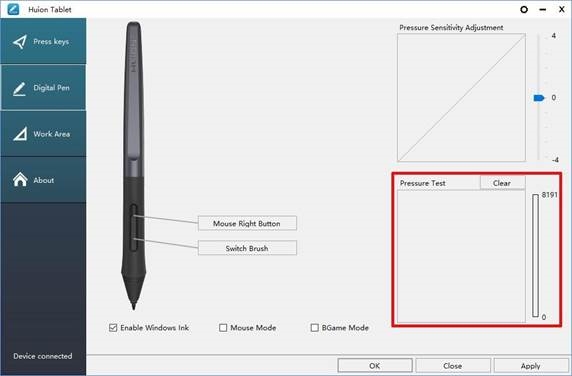

Pendruk testen

Klik op "start pressure test" (druktest starten), u kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen. Klik op de knop "Clear" (Wissen) om alle inkt te wissen.

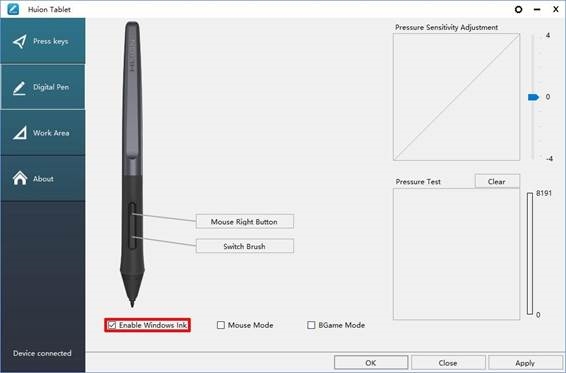

De Windows Ink-functie inschakelen

Microsoft Windows biedt uitgebreide ondersteuning voor peninvoer. Penfuncties worden ondersteund in onder andere Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6, enzovoort.

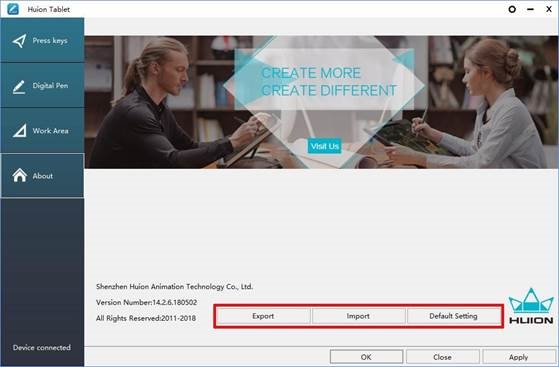

Gegevens exporteren en importeren

De driver ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en het gedoe van herhaalde instellingen te vermijden.

Specificaties

Grafische tablet
Model	H610PRO V2 (8192)
Touch-technologie	Batterijvrije elektromagnetische resonantie
Werkgebied	254 x 158,8 mm (10 x 6,25 inch)
Afmeting	353 x 245 x 10 mm
Nettogewicht	635 g
Touch-resolutie	5080 LPI
Rapportagesnelheid	233 PPS
Pen detectiehoogte	10 mm
Interface	Mini-USB
Druktoetsen	8 aangepaste druktoetsen + 16 aangepaste softkeys
OS-ondersteuning	Windows 7 of later, macOS 10.12 of later
Digitale pen
Model	PW100
Afmeting	163 x Φ14,5 mm
Gewicht	13 g
Druk	8192 niveaus
Nauwkeurigheid	±0,3 mm

Probleemoplossing

Abnormale verschijnselen	Mogelijke oplossingen
Er is geen druk in de grafische software, maar de cursor beweegt wel	Mogelijk hebt u andere tabletstuurprogramma's geïnstalleerd of de tekensoftware geopend tijdens het installeren van het stuurprogramma. Verwijder alle stuurprogramma's en sluit de tekensoftware en installeer vervolgens het Huion-stuurprogramma opnieuw. Het is beter om uw computer opnieuw op te starten na het voltooien van de installatie. '
De pen werkt niet	Zorg ervoor dat u de pen gebruikt die oorspronkelijk bij uw tablet is geleverd. Zorg ervoor dat u het stuurprogramma correct hebt geïnstalleerd.
Druktoetsen werken niet	Zorg ervoor dat de functie Druktoetsen is ingeschakeld in het stuurprogramma. Zorg ervoor dat u de druktoetsen correct hebt gedefinieerd.
De computer kan niet in de slaapstand	Wanneer u de tablet niet gebruikt, plaats de pen dan niet op het tabletoppervlak, waardoor de computer wakker blijft.
De zijknop van de pen werkt niet	Wanneer u op de zijknop drukt, zorg er dan voor dat de punt het glazen oppervlak niet raakt en dat de afstand tussen de punt en het oppervlak minder dan 10 mm is.

Abnormale verschijnselen	Mogelijke oplossingen
De computer kan de tablet of de draadloze ontvanger niet herkennen	Zorg ervoor dat de USB-poort functioneel is, zo niet, ga dan naar een andere USB-poort.

Voorzorgsmaatregelen

Lees deze handleiding zorgvuldig door voordat u het apparaat gebruikt en bewaar hem goed voor toekomstig gebruik.
Koppel het netsnoer los voordat u de tablet schoonmaakt en veeg deze af met een zachte, vochtige doek. Gebruik geen reinigingsmiddelen.
Stel dit product niet bloot aan water of andere vloeistoffen. Zorg ervoor dat er nooit vloeistoffen op de tablet en pen terechtkomen. Blootstelling van dit product aan water of andere vloeistoffen kan leiden tot een defect aan het product of een elektrische schok.
Plaats de tablet niet op een onstabiele plaats of op een hoogte waar kinderen gemakkelijk bij kunnen om gevaar te voorkomen. Voorkom dat kinderen de penpunt of de zijschakelaar inslikken. De penpunt, de zijschakelaar of andere beweegbare onderdelen kunnen er per ongeluk worden uitgetrokken als kinderen erop bijten.
Schakel uw tablet uit op plaatsen waar/wanneer elektronische apparaten niet zijn toegestaan. Omdat de tablet storingen kan veroorzaken in andere elektronische apparaten op sommige plaatsen waar/wanneer het gebruik van elektronische apparaten niet is toegestaan, zoals in een vliegtuig, moet u de tablet uitschakelen.
Om uw tablet te beschermen en energie te besparen, schakelt u de stroom uit wanneer u hem niet gebruikt.
Demonteer de tablet en pen niet. Demonteer of wijzig de tablet of pen niet. Dergelijke acties kunnen leiden tot warmteontwikkeling, ontsteking, elektrische schokken of andere schade, waaronder persoonlijk letsel. Het demonteren van het product maakt uw garantie ongeldig.
Wanneer u de onderdelen laat vervangen, dient u te garanderen dat de reparateur de vervangende onderdelen gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van onderdelen kan brand, elektrische schokken of andere gevaren veroorzaken.
Steek geen vreemde voorwerpen in de USB-poort of een andere opening van dit product. Als een metalen voorwerp of vreemd materiaal in een poort of andere opening van dit product wordt gestoken, kan dit leiden tot een defect of doorbranden van het product, of een elektrische schok veroorzaken.

Neem voor meer informatie contact met ons op via onze e-mail: service@huion.com
www.huion.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
