Productoverzicht

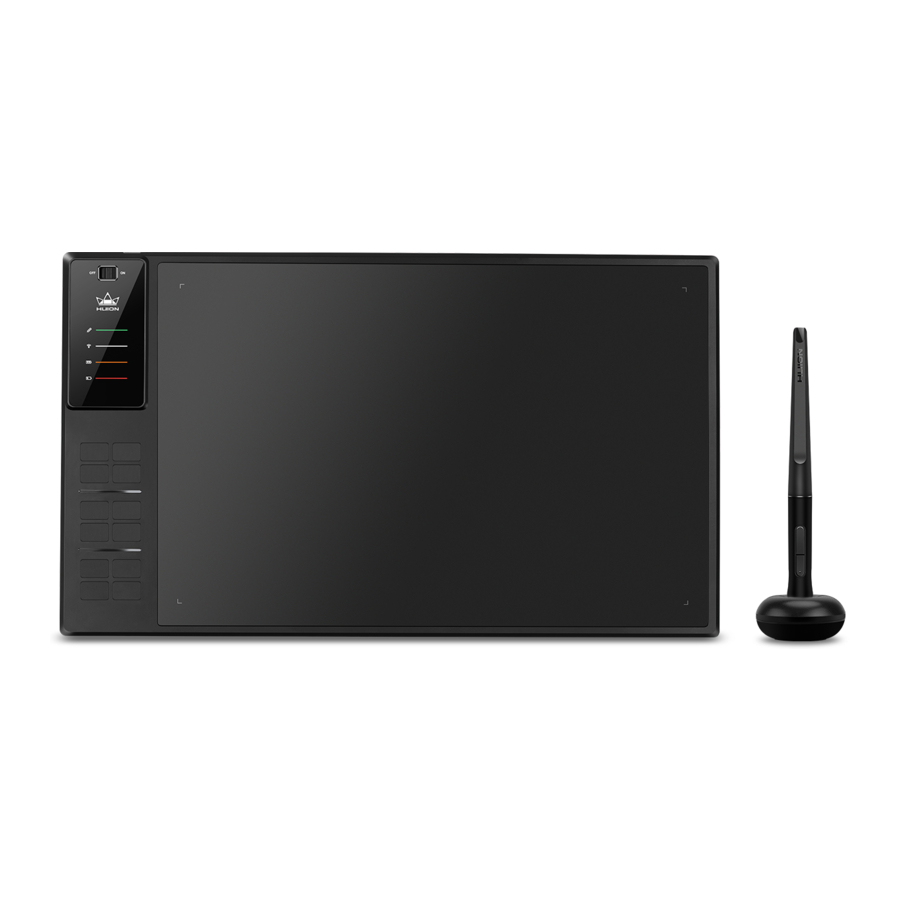

Inleiding tablet

Bedankt voor het kiezen van de HUION^® WH1409 V2 draadloze grafische tablet. Dit is een nieuwe generatie professionele batterijvrije tekentablet, die uw werkefficiëntie van schilderen en creëren aanzienlijk kan verbeteren, en vol plezier. Je kunt vrij schilderen en schrijven, verschillende lijnen en kleuren weergeven, net zoals de pen op het papier schrijft, wat je een echte schokervaring bezorgt.
Om u een beter begrip en gebruik van uw tablet te geven, dient u deze gebruikershandleiding zorgvuldig te lezen. De gebruikershandleiding toont alleen de informatie onder Windows, tenzij anders aangegeven, is deze informatie van toepassing op zowel Windows- als Macintosh-systemen.

Product en accessoires

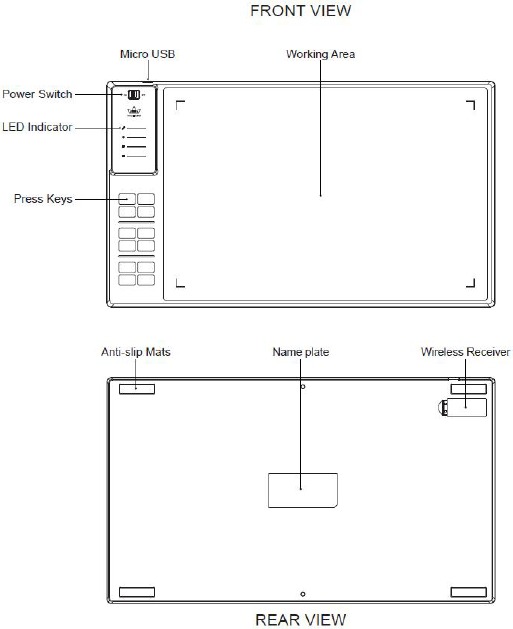

Grafische tablet

Draadloze ontvanger

Wanneer u de draadloze modus gebruikt, dient u de ontvanger in uw computer te plaatsen en de USB-kabel tegelijkertijd los te koppelen.

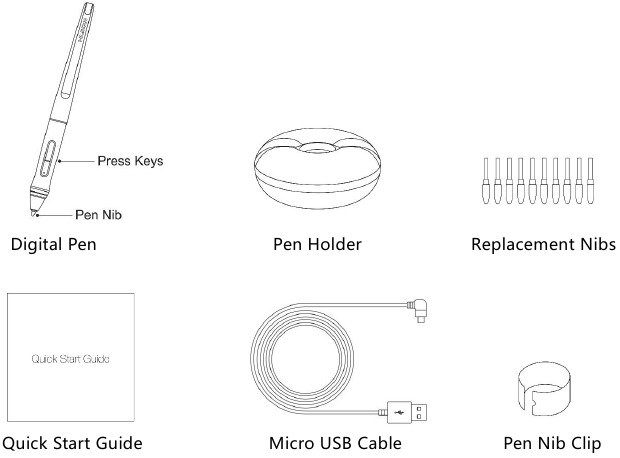

Overige accessoires

Tabletverbinding

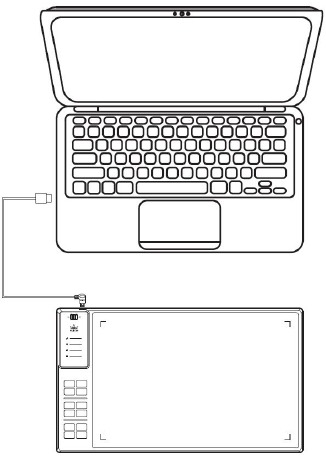

Bekabelde modusverbinding

Sluit de tablet aan op uw computer met een USB-kabel.

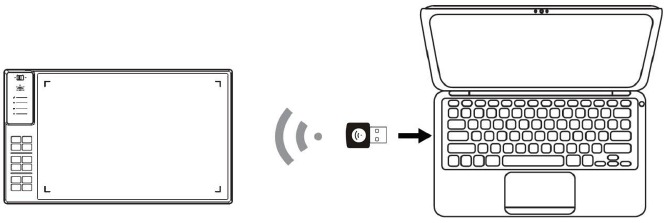

Draadloze modusverbinding

Plaats de draadloze ontvanger in uw computer.
Schakel de aan/uit-schakelaar naar links om de tablet in te schakelen.
Wanneer de tablet 15 minuten niet wordt gebruikt, gaat deze naar de slaapstand. In dit geval dient u de schakelaar naar rechts en vervolgens naar links te schakelen om de tablet te activeren.

Driverinstallatie

OS-ondersteuning

Windows 7 of hoger, macOS 10.12 of hoger

Driver installeren

Download de driver van onze website: www.huion.com/download
Na de installatie kunt u het driverpictogram in het systeemvak vinden, wat betekent dat de driver succesvol is geïnstalleerd; wanneer u de tablet op de computer aansluit, verandert het pictogram in kleur , wat betekent dat de driver de tablet al heeft herkend en u deze nu kunt gaan gebruiken.
Let op:

Voor de installatie dient u de andere driver van vergelijkbare producten te verwijderen, inclusief de oude driver van dit product.
Sluit voor de installatie alle grafische software en antivirussoftware om onnodige fouten te voorkomen.

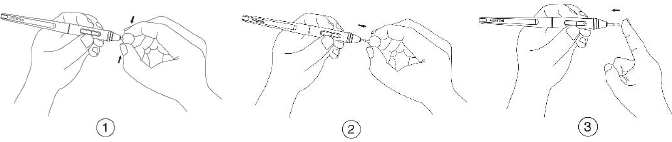

Penpunt vervanging

De punt zal na langdurig gebruik verslijten, dan dient u een nieuwe punt te vervangen.

Basisbediening van het product

De pen gebruiken

De pen vasthouden

Houd de pen vast zoals u een normale pen of potlood vasthoudt. Pas uw grip aan zodat u de zijschakelaar gemakkelijk met uw duim of wijsvinger kunt bedienen. Pas op dat u niet per ongeluk op de schakelaar drukt tijdens het tekenen of positioneren met de pen.

Let op: Plaats de pen, wanneer deze niet in gebruik is, in de penhouder of op het bureau. Plaats de pen niet op het oppervlak van het scherm, omdat dit het gebruik van andere schermcursorpositioneringsapparatuur kan belemmeren en er ook voor kan zorgen dat uw computer niet in de slaapstand kan gaan.

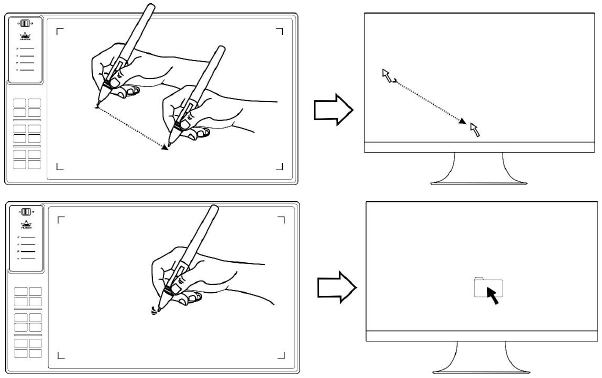

De cursor positioneren

Beweeg de pen iets boven het actieve gebied zonder het schermoppervlak aan te raken, de cursor zal dienovereenkomstig naar de nieuwe positie bewegen.
Druk de penpunt op het scherm om een selectie te maken. Tik eenmaal met de penpunt op het scherm of raak het scherm aan met voldoende druk om een klik te registreren.

Klikken

Gebruik de penpunt om eenmaal op het scherm te tikken om een klik te registreren. Tik om een item op het scherm te markeren of te selecteren en dubbelklik om het te openen.

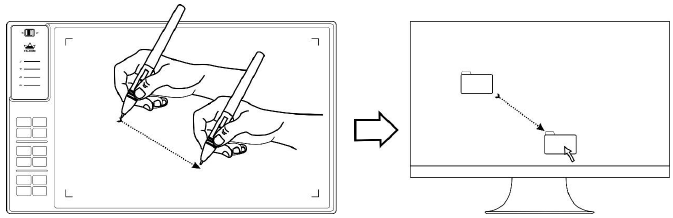

Verplaatsen

Selecteer het object en schuif vervolgens de penpunt over het scherm om het te verplaatsen.

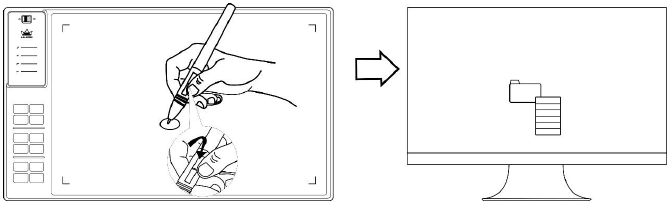

De zijknoppen gebruiken

De knoppen van de pen kunnen worden ingesteld op twee verschillende aanpasbare functies.
U kunt de knoppen gebruiken wanneer de penpunt zich binnen 10 mm van het actieve gebied van de tablet bevindt.
U hoeft de penpunt niet op de tablet aan te raken om de schakelaar te gebruiken.

De tablet gebruiken

Aan/uit-schakelaar

De aan/uit-schakelaar bevindt zich linksboven op de tablet. Wanneer u de tablet in de draadloze modus gebruikt, dient u de aan/uit-schakelaar in te schakelen voordat u deze gebruikt.
Wanneer u de tablet 15 minuten niet gebruikt of de schakelaar uitschakelt, gaat deze naar de slaapstand.

LED-indicator:

	Pen of druktoets in werking
	Draadloze modus
	Tablet wordt opgeladen, licht uit wanneer volledig opgeladen
	Laag voltage

Druktoetsen

Er bevinden zich 12 druktoetsen aan de linkerkant van de tablet, die u de functie op de driverinterface kunt instellen volgens uw eigen gewoonten, wat uw werkefficiëntie zal helpen verbeteren.

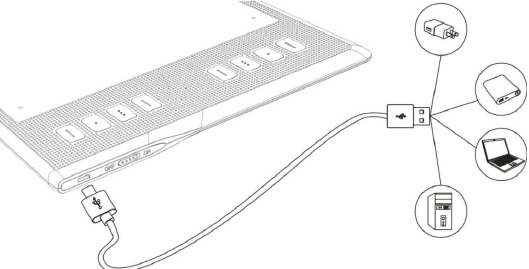

De tablet opladen

Voordat u de tablet voor het eerst in de draadloze modus gebruikt, dient u de batterij van de tablet volledig op te laden. Doe dit door de USB-kabel tussen de tablet en een primaire USB-poort op uw computer of op een gevoede USB-poort aan te sluiten.
De USB-kabel wordt gebruikt voor het opladen van de batterij, en ook voor het bedienen van de tablet als een bekabelde USB-tablet. De batterij wordt opgeladen wanneer de USB-kabel is aangesloten en de batterij niet volledig is opgeladen.
Het duurt ongeveer 7 uur om een lege batterij volledig op te laden. De werkelijke oplaadtijd is afhankelijk van het huidige batterijniveau en het gebruik van de tablet tijdens het opladen. De batterijstatusindicator geeft ROOD weer tijdens het opladen en is UIT wanneer de batterij volledig is opgeladen.
Wanneer de tablet met een USB-kabel op de computer is aangesloten, wordt de draadloze modus uitgeschakeld.

Functie-instelling

Apparaatverbindingsprompt

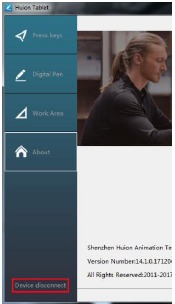

Apparaat losgekoppeld: De computer herkent de tablet niet.

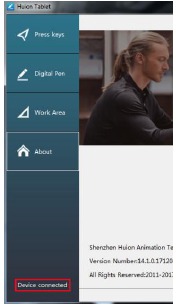

Apparaat verbonden: De computer heeft de tablet herkend.

Werkgebied instellen

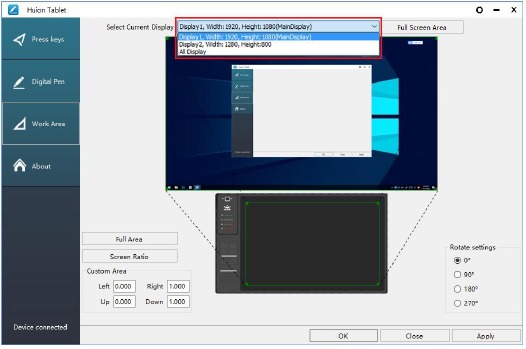

Meerdere monitoren gebruiken

Selecteer het tabblad Werkgebied om de relatie te definiëren tussen de penbeweging op de tablet en de cursorbeweging op het monitorscherm.
Standaard wordt het hele actieve gebied van de tablet toegewezen aan de hele monitor. Als er meer dan één monitor in gebruik is en u zich in de uitgebreide modus bevindt, moet u de gerelateerde monitor kiezen op de stuurprogramma-interface die u wilt toewijzen.
Als uw monitoren in de spiegelmodus staan (alle monitoren geven dezelfde inhoud weer), wordt de tablet toegewezen aan de hele ruimte op elke monitor en wordt de schermcursor tegelijkertijd op elke monitor weergegeven.

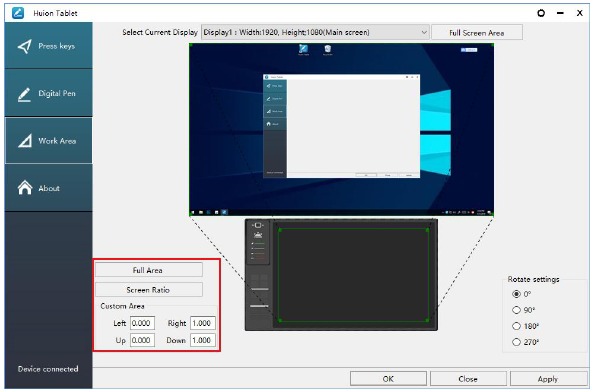

Werkgebied instellen

Definieer het tabletgebied dat aan het schermgebied wordt toegewezen.

Volledig gebied: het hele actieve gebied van de tablet. Dit is de standaardinstelling.
Aangepast gebied: 1.> Voer coördinaatwaarden in. of2>. Sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

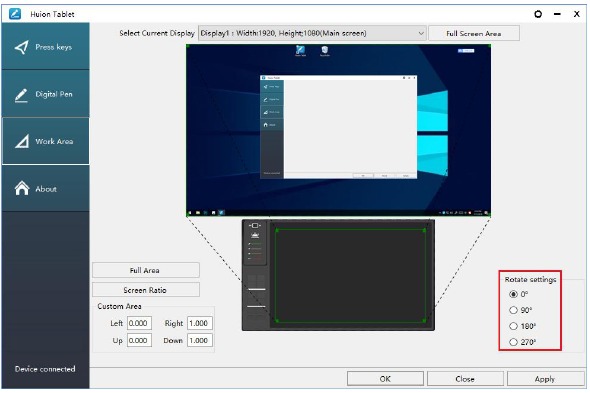

Werkgebied roteren

Door de richting van de tablet te wijzigen om aan te passen aan de bediening met de linker- en rechterhand. U kunt de tablet 0°, 90°, 180° of 270° draaien.

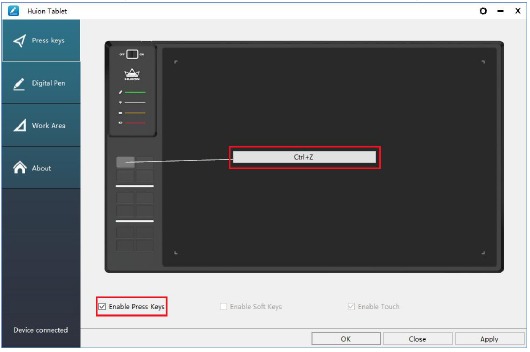

Functie-instelling voor sneltoetsen

Standaardinstelling: Plaats de cursor op de sneltoets of klik op de sneltoets om de standaardwaarden te vinden.
Aangepaste instelling: Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op APPLY (TOEPASSEN) of OK om van kracht te worden.
Sneltoetsen in-/uitschakelen: Vink "Enable Press Keys" (Sneltoetsen inschakelen) aan/uit

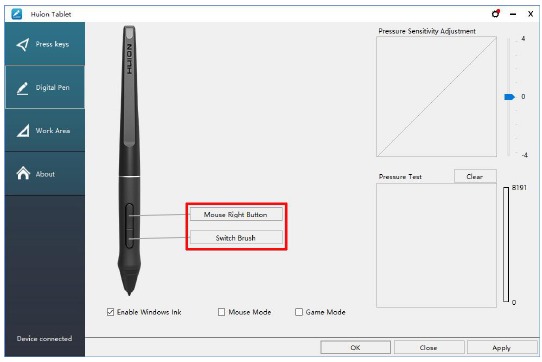

Functie-instelling voor penknoppen

Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op APPLY (TOEPASSEN) of OK om van kracht te worden.

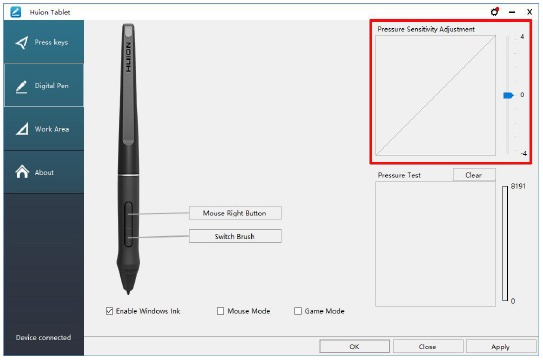

Drukgevoeligheid instellen

De drukgevoeligheid wordt gewijzigd door de schuifregelaar omhoog en omlaag te slepen, hoe kleiner de waarde, hoe drukgevoeliger.

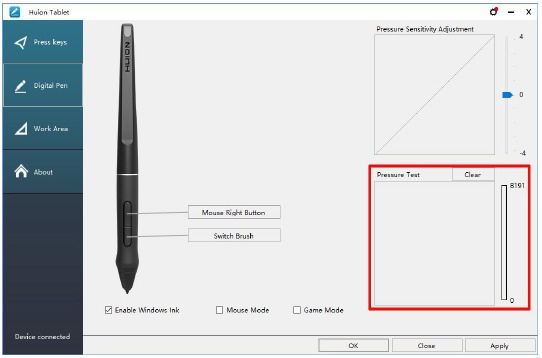

Pendruk testen

Klik op "start pressure test" (druktest starten), u kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen. Klik op de knop "Clear" (Wissen) om alle inkt te wissen.

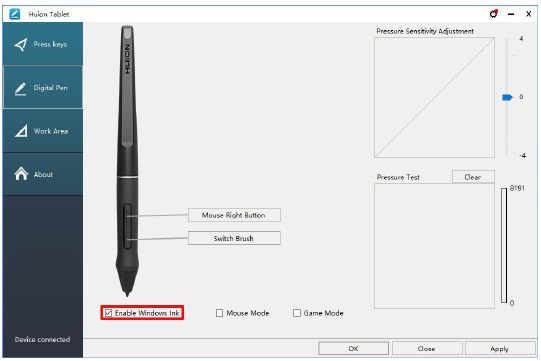

De Windows Ink-functie inschakelen

Microsoft Windows biedt uitgebreide ondersteuning voor penneninvoer. Penfuncties worden ondersteund in bijvoorbeeld Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 enzovoort.

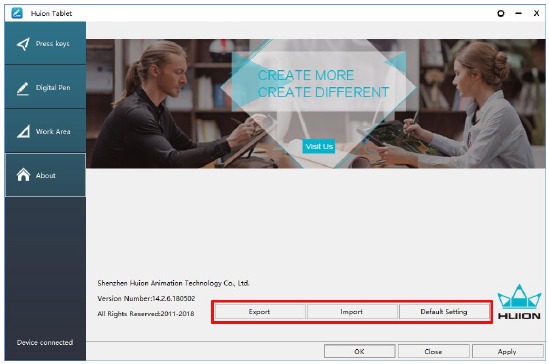

Gegevens exporteren en importeren

Het stuurprogramma ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en het gedoe van herhaalde instellingen te vermijden.

Specificaties

Pentablet
Model	WH1409 V2
Touch Technology	Batterijvrije elektromagnetische resonantie
Working Area	350 x 218 mm (13,8 x 8,6 inch)
Dimension	456 x 266 x 16 mm
Net Weight	1,1 kg
Touch Resolution	5080LPI
Report Rate	266PPS
Pen Sensing Height	10 mm
Interface	Micro USB
Press Keys	12 aangepaste sneltoetsen
Wireless	USB 2.4G
Wireless Distance	Ongeveer. 10-20m (Afhankelijk van het daadwerkelijke gebruik van de omgeving)
Battery Capacity	2000mAh
Life Time	Ongeveer. 25 uur
OS Support	Windows 7 of later, macOS 10.12 of later
Styluspen
Model	PW500
Pressure	8192 niveaus
Accuracy	±0,3 mm

Probleemoplossing

Abnormale verschijnselen	Mogelijke oplossingen
Er is geen druk in de grafische software, maar de cursor beweegt wel	Mogelijk hebt u andere tabletstuurprogramma's geïnstalleerd of de tekensoftware geopend tijdens het installeren van het stuurprogramma. Verwijder alle stuurprogramma's en sluit de tekensoftware en installeer vervolgens het Huion-stuurprogramma opnieuw. Het is beter om uw computer opnieuw op te starten nadat u de installatie hebt voltooid.
Tijdens het gebruik van de tablet knippert de batterij-indicator rood	De batterijspanning is laag, laad de tablet tijdig op.
De pen werkt niet	Zorg ervoor dat u de pen gebruikt die oorspronkelijk bij uw tablet is geleverd. Zorg ervoor dat u het stuurprogramma correct hebt geïnstalleerd.
Sneltoetsen werken niet	Zorg ervoor dat de functie Sneltoetsen is ingeschakeld in het stuurprogramma. Zorg ervoor dat u de sneltoetsen correct hebt gedefinieerd.
De cursor is niet stabiel of de tekenlijn is niet recht bij gebruik van de draadloze modus	Zorg ervoor dat er geen andere 2.4G-apparaten in de buurt zijn, omdat dit de tabletfunctie kan beïnvloeden. Zorg ervoor dat er geen barrière is tussen de tablet en de ontvanger.
De computer kan niet in de slaapstand gaan	Wanneer u de tablet niet gebruikt, plaats de pen dan niet op het tabletoppervlak, waardoor de computer wakker blijft.
De zijknop van de pen werkt niet	Wanneer u op de zijknop drukt, zorg er dan voor dat de punt het glazen oppervlak niet raakt en dat de afstand tussen de punt en het oppervlak maximaal 10 mm is.

Abnormale verschijnselen	Mogelijke oplossingen
De computer herkent de tablet of de draadloze ontvanger niet	Zorg ervoor dat de USB-poort functioneert, zo niet, verander dan naar een andere USB-poort.
De voortgang van het opladen van de tablet lijkt te stoppen wanneer de computer in de slaapstand gaat	Het kan zijn dat het systeem de USB-poort niet meer van stroom voorziet. Vervolgens kunt u uw systeemvoeding of energiebesparende instellingen aanpassen, zodat de computer niet in de slaapstand kan gaan terwijl de tablet wordt opgeladen.

Voorzorgsmaatregelen

Lees deze handleiding zorgvuldig door voordat u het apparaat gebruikt en bewaar deze goed voor toekomstig gebruik.
Voordat u de tablet schoonmaakt, dient u het netsnoer los te koppelen en af te nemen met een zachte, vochtige doek. Gebruik geen reinigingsmiddelen.
Stel dit product niet bloot aan water of andere vloeistoffen. Zorg ervoor dat er nooit vloeistoffen op de tablet en pen terechtkomen. Blootstelling van dit product aan water of andere vloeistoffen kan leiden tot een defect of elektrische schok.
Plaats de tablet niet op een onstabiele plaats of op een hoogte waar kinderen er gemakkelijk bij kunnen om gevaar te voorkomen. Voorkom dat kinderen de penpunt of de zijschakelaar inslikken. De penpunt, de zijschakelaar of andere beweegbare onderdelen kunnen per ongeluk worden uitgetrokken als kinderen erop bijten.
Schakel uw tablet uit op plaatsen waar/wanneer elektronische apparaten niet zijn toegestaan. Omdat de tablet storingen kan veroorzaken bij andere elektronische apparaten op sommige plaatsen waar/wanneer het gebruik van elektronische apparaten niet is toegestaan, zoals in een vliegtuig, moet u de tablet uitschakelen.
Om uw tablet te beschermen en energie te besparen, dient u de stroom uit te schakelen wanneer deze niet in gebruik is.
Demonteer de tablet en pen niet. Demonteer of wijzig de tablet of pen niet. Dergelijke acties kunnen leiden tot warmteontwikkeling, ontsteking, elektrische schokken of andere schade, waaronder persoonlijk letsel. Het demonteren van het product maakt uw garantie ongeldig.
Wanneer u de onderdelen laat vervangen, dient u ervoor te zorgen dat de reparateur de vervangende onderdelen gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van onderdelen kan brand, elektrische schokken of andere gevaren veroorzaken.
Steek geen vreemde materialen in de USB-poort of een andere opening van dit product. Als er een metalen voorwerp of vreemd materiaal in een poort of andere opening van dit product wordt gestoken, kan dit leiden tot een defect of doorbranden van het product, of tot een elektrische schok.
De punt van de digitale pen kan niet worden ingedrukt wanneer deze wordt geplaatst, anders kan de pen niet in de energiebesparende modus komen, wat gemakkelijk kan leiden tot overmatige ontlading van de lithiumbatterij.

Contact na service

SHENZHEN HUION ANIMATION TECHNOLOGY CO.,LTD.
Gebouw 28, Kwartaal 4, HuaiDeCuiGang Industrial Park, Fuyong Street, Bao'an District, Shenzhen, 518106, China
Opmerking: de informatie in deze handleiding kan zonder nadere kennisgeving worden gewijzigd.
Neem voor meer informatie contact met ons op via onze e-mail: service@huion.com
Of ga naar onze website (www.huion.com) om de nieuwste driver en gebruikershandleiding te downloaden.
