Productoverzicht

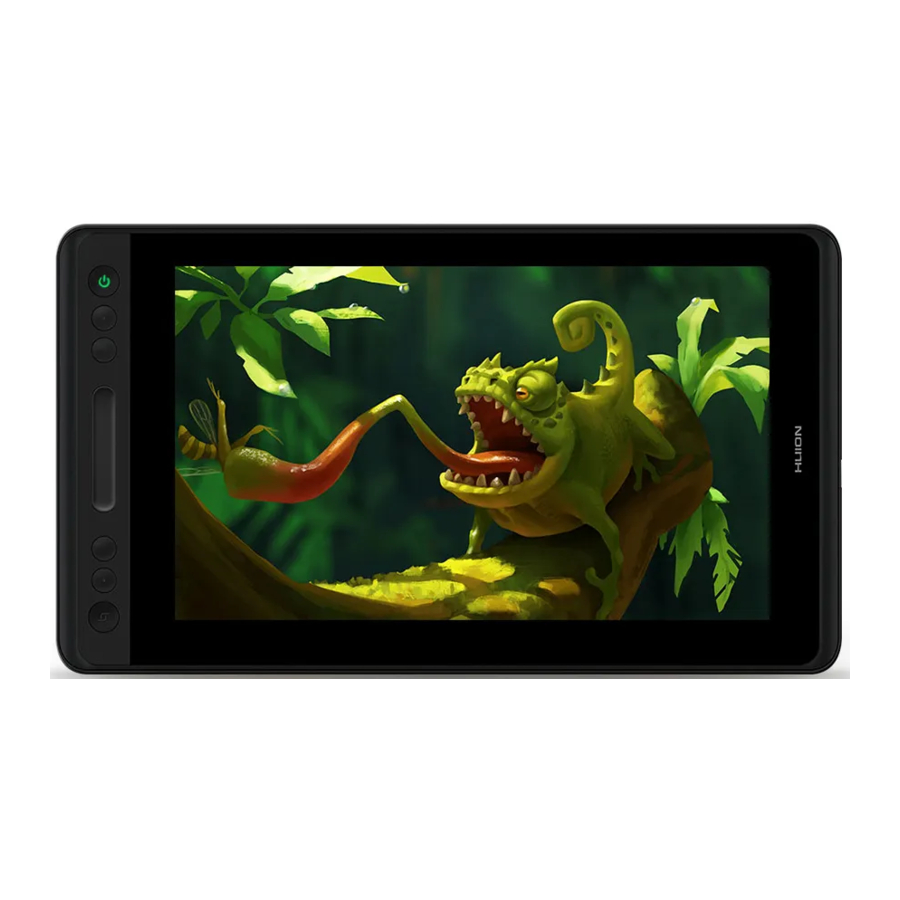

Introductie van het scherm

Bedankt voor het kiezen van de HUION^® KAMVAS^® Pro 12 creatieve display. Dit is een nieuwe generatie professionele tekendisplays voor desktop, die uw werkefficiëntie van schilderen en creëren aanzienlijk kan verbeteren en vol plezier is. U kunt vrij schilderen en schrijven, verschillende lijnen en kleuren weergeven, net zoals de pen op het papier schrijft, wat u een echte schokervaring bezorgt.
Om u een beter begrip en gebruik van uw display te geven, dient u deze gebruikershandleiding zorgvuldig te lezen. De gebruikershandleiding toont alleen de informatie onder Windows, tenzij anders aangegeven, is deze informatie van toepassing op zowel Windows- als Macintosh-systemen.

Product en accessoires

*Lang indrukken: OSD
Kort indrukken: schakelfunctie van de aanraakbalk:

In-/uitzoomen
Penseelgrootte aanpassen
Omhoog/omlaag scrollen

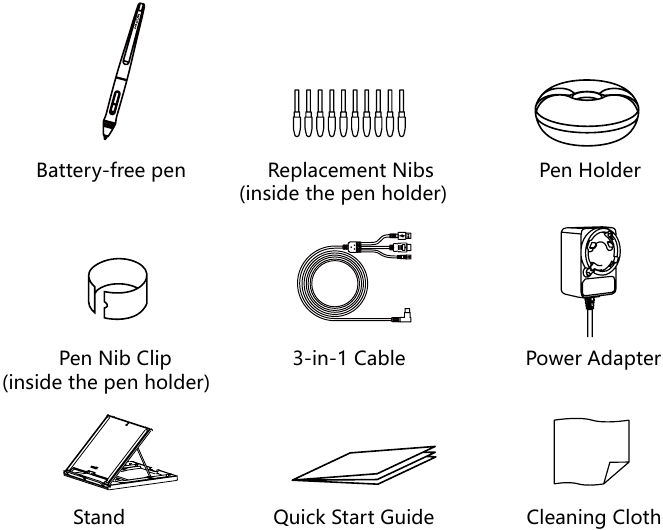

Accessoires

Verstelbare standaard

We hebben deze ergonomische verstelbare standaard speciaal ontworpen voor uw KAMVAS-display. U kunt de hoek van het scherm aanpassen aan uw gebruiksgewoonten en u zich comfortabeler laten voelen tijdens het schilderen en creëren.

3-in-1 kabel

USB
HDMI
Stroom
Type-C

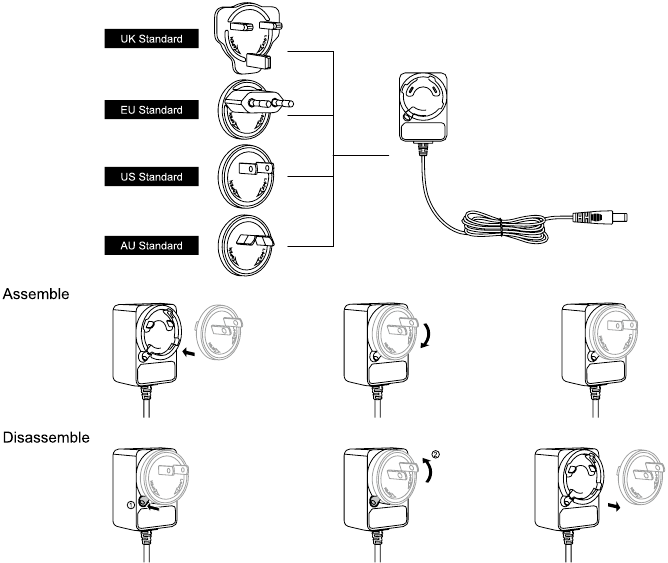

Stekker

Kies de juiste stekker voor uw land of regio en monteer deze op de stroomadapter. (Het is mogelijk dat niet alle stekkers worden meegeleverd)

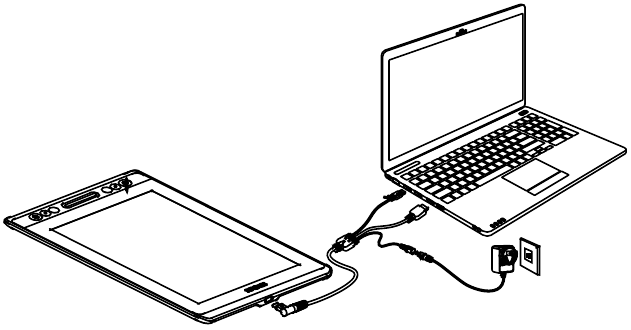

Display instellen

Verbind uw pc en het scherm met de 3-in-1 kabel.
Steek de stroomadapter in de kabelstroomconnector en draai deze 90° om ervoor te zorgen dat de stekker er niet af valt en sluit de stroomadapter aan op de stroombron.
Schakel de computer in en schakel het display in, de led-indicator geeft de huidige status weer: Groen betekent normaal werken, Oranje betekent geen signaal.

Stuurprogramma installeren

OS-ondersteuning
Windows 7 of later, macOS 10.12 of later.
Stuurprogramma installeren
Download het stuurprogramma van onze website: www.huion.com/download
Na de installatie kunt u het stuurprogrammapictogram "" vinden in het systeemvakgebied, wat betekent dat het stuurprogramma succesvol is geïnstalleerd; wanneer u het display op de computer aansluit, verandert het pictogram in de kleur "", wat betekent dat het stuurprogramma het display al heeft herkend en u het nu kunt gaan gebruiken.
Opmerkingen:
1. Voor de installatie moet u het andere stuurprogramma van vergelijkbare producten verwijderen, inclusief het oude stuurprogramma van dit product.
2. Sluit voor de installatie alle grafische software en antivirussoftware om onnodige fouten te voorkomen.
Stuurprogrammapagina
Nadat het downloaden is voltooid, dubbelklikt u om het stuurprogramma te openen en verbindt u het display met de meegeleverde kabel met uw computer.

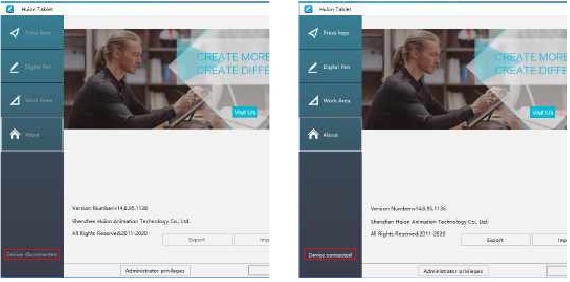

Wanneer de verbinding is voltooid, let dan op een prompt linksonder op de stuurprogrammapagina die twee statussen weergeeft: "Device disconnected" (Apparaat niet aangesloten) of "Device connected" (Apparaat aangesloten).

Basishandelingen met de pen

De pen vasthouden

Houd de pen vast zoals u een normale pen of potlood vasthoudt. Pas uw grip aan zodat u de zijschakelaar gemakkelijk met uw duim of wijsvinger kunt schakelen. Zorg ervoor dat u niet per ongeluk op de schakelaar drukt tijdens het tekenen of positioneren met de pen.
Let op:
Plaats de pen, wanneer deze niet in gebruik is, in de penhouder of op het bureau. Plaats de pen niet op het oppervlak van het scherm, omdat dit het gebruik van andere apparatuur voor het positioneren van de schermcursor kan verstoren en er ook voor kan zorgen dat uw computer niet in de slaapstand kan gaan.

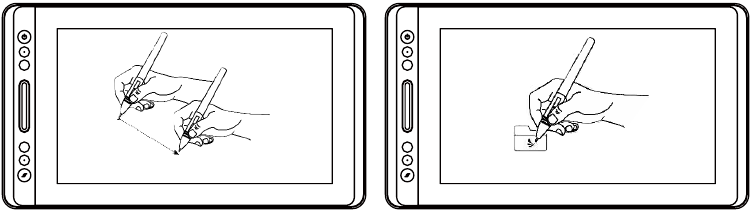

De cursor positioneren

Beweeg de pen iets boven het actieve gebied zonder het schermoppervlak aan te raken, de cursor zal dienovereenkomstig naar de nieuwe positie bewegen.
Druk de penpunt op het scherm om een selectie te maken. Tik eenmaal met de penpunt op het scherm of raak het scherm aan met voldoende druk om een klik te registreren.

Klikken

Gebruik de penpunt om eenmaal op het scherm te tikken om een klik te registreren. Tik om een item op het scherm te markeren of te selecteren en dubbelklik om het te openen.

Verplaatsen

Selecteer het object en schuif vervolgens de penpunt over het scherm om het te verplaatsen.

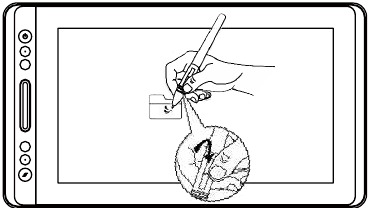

De zijknoppen gebruiken

De knoppen op de pen kunnen worden ingesteld op twee verschillende aanpasbare functies.
U kunt de knoppen gebruiken wanneer de penpunt zich binnen 10 mm van het actieve schermgebied bevindt.
U hoeft de penpunt niet op het scherm te plaatsen om de schakelaar te kunnen gebruiken.

Penpunt vervangen

De penpunt zal na langdurig gebruik versleten zijn, dan moet u een nieuwe penpunt vervangen.

Draai de penhouder tegen de klok in om de kap te openen en pak een nieuwe penpunt eruit.
Steek de penpunt in het gat aan de onderkant van de houder en kantel de pen om de oude penpunt eruit te trekken.
Steek de nieuwe penpunt recht in de pen en duw de penpunt langzaam en stevig totdat deze stopt.

Het display gebruiken

Aan/uit-knop
De aan/uit-knop is aan de linkerkant van het digitale scherm geplaatst, u moet de aan/uit-schakelaar inschakelen voordat u hem gebruikt.
Sneltoetsen
Er zijn 4 sneltoetsen aan de linkerbovenkant van het scherm, waarmee u de functies kunt aanpassen aan uw eigen gewoonten, wat uw werkefficiëntie zal helpen verbeteren.
Aanraakbalk
De linkerkant van het display is voorzien van een aanraakbalk, u kunt omhoog en omlaag schuiven om de zoomfunctie te bereiken, of u kunt de functie zelf definiëren op het stuurprogramma.
OSD-functie

OSD-menu openen:
1. Druk ongeveer drie seconden op ① "Function Button" (Functieknop) totdat het OSD-menu verschijnt en ondertussen de indicator brandt. De functie van de Keys (Toetsen) ② ③ ④ ⑤ wordt OSD-functie.
2. In het menu wordt de functie van ②③④⑤ als volgt:
  ② AUTO:
  Voordat u het menu opent, is de functie "auto adjustment" (automatische aanpassing).
  Nadat u het menu hebt geopend, is de functie "back to previous menu" (terug naar het vorige menu).
  ③ MENU: Druk op om het menu op te roepen, nadat u het menu hebt geopend, is de functie "confirm" (bevestigen).
  ④ -: Nadat u het menu hebt geopend, is de functie "down/left/decrease" (omlaag/links/verminderen).
  ⑤ +: Nadat u het menu hebt geopend, is de functie "up/right/increase" (omhoog/rechts/verhogen).

OSD-menu verlaten:

Druk nogmaals ongeveer drie seconden op ① "Function Button" (Functieknop) totdat de indicator uitgaat, de functie van de Keys (Toetsen) ②③④⑤ wordt opnieuw "short cuts function" (sneltoetsfunctie).

Functie-instelling

Werkgebiedinstelling

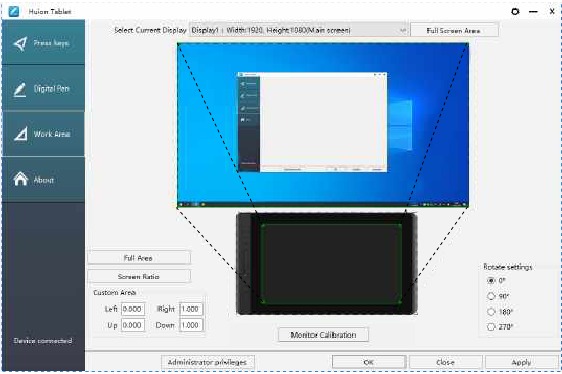

Meerdere monitoren gebruiken

Selecteer het tabblad Werkgebied om de relatie te definiëren tussen penbewegingen op het scherm en cursorbewegingen op de monitor.
Standaard wordt het volledige actieve gebied van het scherm toegewezen aan de volledige monitor. Als er meer dan één monitor in gebruik is en u zich in de uitgebreide modus bevindt, moet u de gerelateerde monitor op de stuurprogramma-interface kiezen die u wilt toewijzen.
Als uw monitoren in de spiegelmodus staan (alle monitoren geven dezelfde inhoud weer), wordt het scherm toegewezen aan de volledige ruimte op elke monitor en wordt de schermcursor gelijktijdig op elke monitor weergegeven.

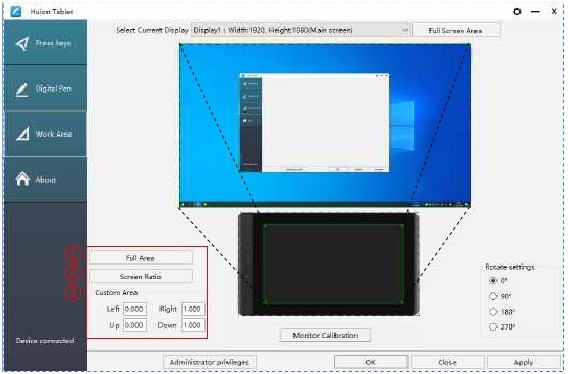

Werkgebiedinstelling

Definieer het weergavegebied dat wordt toegewezen aan het schermgebied.

Volledig gebied: het volledige actieve gebied van het scherm. Dit is de standaardinstelling.
Schermverhouding: als algemene regel geldt 16:9.
Aangepast gebied:
1. Voer coördinaatwaarden in.
2. Sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

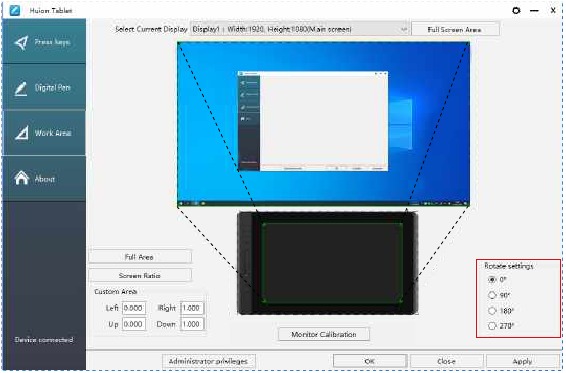

Werkgebied roteren

Door de richting van het scherm te wijzigen om aan te passen aan de bediening met de linker- en rechterhand. U kunt het scherm 0°, 90°, 180° of 270° draaien.

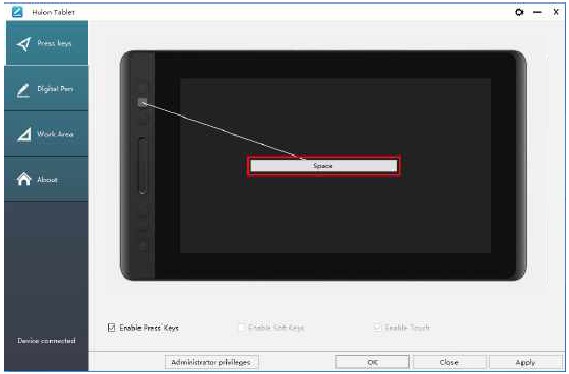

Functie-instelling van de drukknoppen

Standaardinstelling: plaats de cursor op de drukknoppen of klik op de drukknoppen om de standaardwaarden te vinden.
Aangepaste instelling: selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op "Apply" (Toepassen) of "OK" (OK) om van kracht te worden.
Drukknoppen in-/uitschakelen: vink "Enable Press Keys" (Drukknoppen inschakelen) aan/uit.

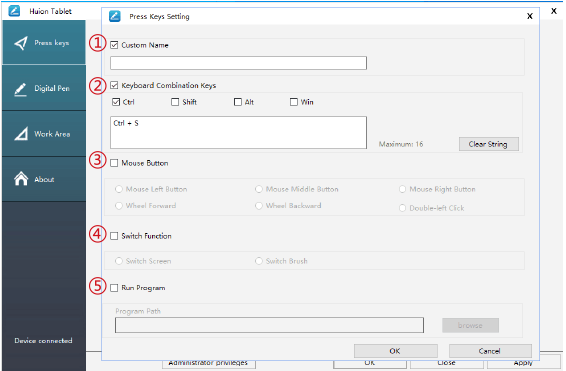

De volgende interface voor het aanpassen van sneltoetsen wordt weergegeven, met in totaal 5 instellingen.

Aangepast: afhankelijk van het gebruik van aangepaste of professionele termen om in te stellen.
Functietoetsencombinatie: Ctrl, Shift, Alt, Win + een letter of andere. Ctrl, Shift, Alt, Win, u kunt er een of meer selecteren en u kunt ze in elke combinatie rangschikken. Voer de bijbehorende instellingen in het invoervak in. Bijvoorbeeld: selecteer -Ctrl +D, voer taakbeheer in -Ctrl+Alt+Delete, enz.
Functie muisknop: klik op het vak, selecteer de vereiste functie, kan worden ingesteld om te voltooien.
Schakelfunctie: klik ook op het vak, selecteer de vereiste functie.
Voer de programmatoepassing uit: klik op bladeren, selecteer de verbinding om de vereiste programmatoepassing te bereiken.

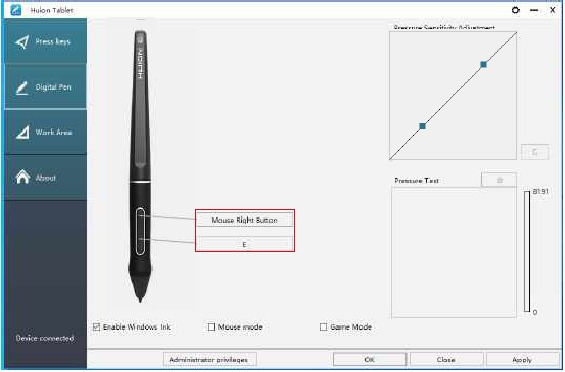

Functie-instelling van de penknoppen

Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op "Apply" (Toepassen) of "OK" (OK) om van kracht te worden.

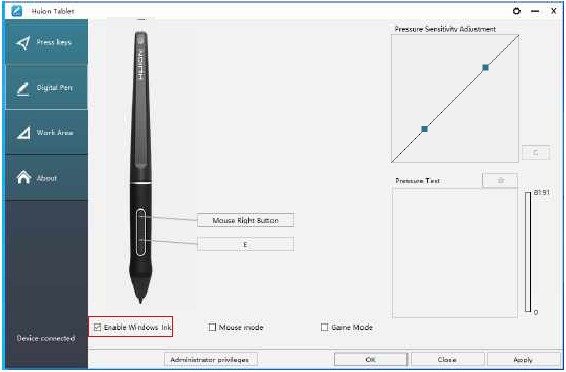

De Windows Ink-functie inschakelen

Microsoft Windows biedt uitgebreide ondersteuning voor penneninvoer. Penfuncties worden ondersteund in bijvoorbeeld Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 enzovoort.

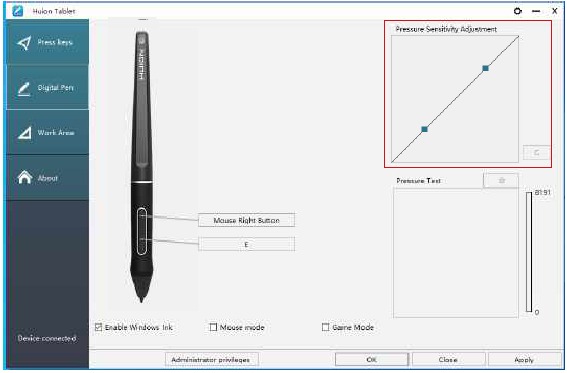

Instelling drukgevoeligheid

De drukgevoeligheid wordt gewijzigd door de schuifregelaar omhoog en omlaag te slepen, hoe kleiner de waarde, hoe drukgevoeliger.

Omhoog slepen (links): de drukverandering is duidelijker, kleine druk produceert een grote druk.
Omlaag slepen (rechts): de drukverandering is zwak, veel druk produceert minder druk.
Klik op de knop rechtsonder in het instellingenvenster om de drukgevoeligheid terug te zetten naar de standaardstatus.

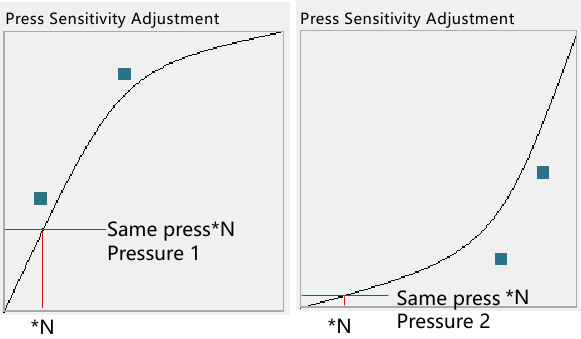

Bijvoorbeeld: pas *N respectievelijk dezelfde druk toe, onder verschillende drukcoëfficiënten worden verschillende drukeffecten geproduceerd. Pas de drukinstellingen aan uw gewoonte om de pen vast te houden en de grootte van de hand aan.

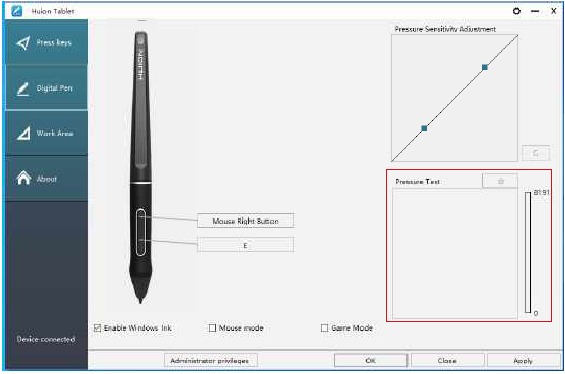

Pendruktest

U kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen. Klik op de knop "" om alle inkt te wissen.

De Windows Ink-functie inschakelen

Microsoft Windows biedt uitgebreide ondersteuning voor penneninvoer. Penfuncties worden ondersteund in bijvoorbeeld Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 enzovoort.

Specificaties

Model		GT-116
Screen	Panel Size	11.6 inch
	Resolution	1920 x 1080 (16:9)
	LCD Type	IPS
	Active Area	256.32 × 144.18mm
	Contrast Ratio	1000:1
	Brightness	220 cd/m2
	Response Time	25ms
	View Angle	89°/89° (H)/89°/89° (V) (Typ.) (CR > 10)
	Gamut	120% sRGB
	Display Color	16.7M (8bit)
Touch	Touch Type	Battery-Free Electromagnetic Resonance
	Resolution	5080LPI
	Pressure Level	8192
	Accuracy	±0.5 mm (Center), ±3 mm (Corner)
	Sensing Height	10mm
	Report Rate	266PPS
Pen	Model	PW507
	Dimension	163.7 x Φ14.3mm
	Buttons	Two Customized Press Key
General	Output Voltage	12V 1A
	Video Interface	USB-C
	Press Key	4 Customized Press Key
	Dimension	350 x 198.6 x 11mm
	Net Weight	0.76kg
	OS Support	Windows 7 of hoger, mac OS 10.12 of hoger

Probleemoplossing

Abnormale verschijnselen	Mogelijke oplossingen
Stroomindicator knippert niet	Zorg ervoor dat de stroom is ingeschakeld. Controleer het stopcontact en de stroomkabel.
Geen weergave op het scherm	Zorg ervoor dat de stroom is ingeschakeld. Sluit de kabels correct aan. Als u het scherm aansluit op een laptop, zorg er dan voor dat het scherm in de juiste weergavemodus staat: uitgebreide of dupliceermodus. Controleer of de zij-indicator groen is, zo niet, dan betekent dit dat er geen signaal binnenkomt. Start uw computer opnieuw op of sluit de kabel opnieuw aan. Is de signaaldraad gebroken of gebogen? Zo ja, vervang dan de signaaldraad.
Geen signaal	Zorg ervoor dat de kabels goed zijn aangesloten. Als u een desktop gebruikt, zorg er dan voor dat de HDMI-poort is aangesloten op de grafische kaart op de tower, maar niet op het moederbord. Als u een Windows OS-computer gebruikt, zorg er dan voor dat u ''Windows+P'' (Windows+P) op het toetsenbord indrukt en kies vervolgens Dupliceren of Uitbreiden. Kies niet alleen Computer of alleen Projector. Als er geen HDMI-poort op uw computer zit, hebt u een extra HDMI-adapter nodig. We raden geen USB-naar-HDMI-adapter aan. We raden ook geen USB-hub aan. We raden DVI/VGA/Display Port/Type-C/Thunderbolt, enz. naar HDMI-adapters aan.
Afbeeldingen zijn wazig	Stel de schermresolutie in op 1920 x 1880.
Geeft alleen achtergrond en taakbalk van computermonitor weer.	Het is omdat u zich nu in de uitgebreide modus bevindt. Het is een normale situatie. Als u niet bekend bent met de uitgebreide modus, raden we u aan om de Dupliceren/Spiegelmodus te gebruiken. Windows OS: Druk op de toetsencombinatie - Windows+P - en kies vervolgens Dupliceren Mac OS: Systeemvoorkeur - Schermen - Rangschikking - Vink "Schermen spiegelen" aan. Als u besluit om de uitgebreide modus te gebruiken. Zorg ervoor dat u het penscherm kiest als Werkgebied in Driver. Het is meestal ''Display 2'' (Display 2).
Gebrek aan kleuren	Controleer of de pinnen van de signaaldraad niet gebogen of gebroken zijn.
Er is chromatische aberratie	Omdat de regionale kleurtemperatuur anders is, is een kleine chromatische aberratie een normaal verschijnsel.
Afbeeldingen trillen of er verschijnen rimpelingen	Het is waarschijnlijk dat er elektrische apparatuur in de buurt is die elektronische storing veroorzaakt.

Abnormale verschijnselen	Mogelijke oplossingen
Er is geen druk in de grafische software, maar de cursor beweegt wel	Mogelijk hebt u andere schermstuurprogramma's geïnstalleerd of de tekensoftware geopend tijdens de installatie van het stuurprogramma. Verwijder alle stuurprogramma's en sluit de tekensoftware en installeer vervolgens het Huion-stuurprogramma opnieuw. Het is beter om uw computer opnieuw op te starten na het voltooien van de installatie.
De pen werkt niet	Zorg ervoor dat u de pen gebruikt die oorspronkelijk bij uw scherm is geleverd. Zorg ervoor dat u het stuurprogramma correct hebt geïnstalleerd.
Sneltoetsen werken niet	Zorg ervoor dat de functie Sneltoetsen is ingeschakeld in het stuurprogramma. Zorg ervoor dat u de Sneltoetsen correct hebt gedefinieerd. Controleer of de persvergrendelingsschakelaar op de ontgrendelingspositie staat.
De computer kan niet in de slaapstand gaan	Wanneer u het scherm niet gebruikt, plaats de pen dan niet op het schermoppervlak, waardoor de computer actief blijft.
De zijknop van de pen werkt niet	Zorg er bij het indrukken van de zijknop voor dat de punt het schermoppervlak niet raakt en dat de afstand tussen de punt en het oppervlak binnen 10 mm ligt.
De zijknop van de pen werkt niet	Zorg ervoor dat de USB-poort functioneel is, zo niet, ga dan naar een andere USB-poort.
De computer herkent het scherm niet	Controleer of de USB-poort normaal is. Als er een probleem is, gebruik dan een andere USB-poort.

Voorzorgsmaatregelen

【Lees deze handleiding aandachtig door voordat u het apparaat gebruikt en bewaar deze goed voor toekomstig gebruik.】

Voordat u het scherm reinigt, koppelt u de USB-kabel los en veegt u deze af met een zachte, vochtige doek. Gebruik geen reinigingsmiddelen.
Plaats het scherm niet in de buurt van waterbronnen zoals badkuipen, wastafels, gootstenen, wasmachines, vochtige kelders, zwembaden, enz.
Plaats het scherm niet op een onstabiele plaats of op een hoogte waar kinderen het gemakkelijk kunnen bereiken om gevaar te voorkomen.
Plaats het scherm en de digitale pen niet in de buurt van het magnetische veld.
De groeven en gaten aan de achterkant zijn ontworpen voor ventilatie om te voorkomen dat de monitor oververhit raakt. Plaats het scherm niet op bedden, banken, tapijten of in een ingebouwd apparaat.
Alleen voedingen die op het typeplaatje staan, mogen voor het scherm worden gebruikt. Als u vragen hebt over de voeding die u gebruikt, neem dan contact op met de distributeur van uw scherm.
Om uw scherm te beschermen, schakelt u de stroom uit wanneer het niet in gebruik is. Koppel het scherm tijdens stroomuitval of wanneer u het lange tijd niet gebruikt, los van het stopcontact.
Zorg ervoor dat er geen vreemde voorwerpen in de monitor komen via groeven en voorkom dat er vloeistof op het scherm spat om kortsluiting of brand te voorkomen.
Als het scherm een storing heeft, open dan niet de hoofdkast en probeer het niet zelf te repareren. Vraag een service aan voor een correcte reparatie en onderhoud.
Wanneer de volgende situaties zich voordoen, koppelt u de voedingsadapter los en mogelijk hebt u een service nodig voor volledige reparatie en onderhoud:
1. De stroomdraad of stekker is beschadigd of versleten;
2. Er is vloeistof in het scherm gespat;
3. Het scherm is gevallen of het LCD-scherm is kapot;
4. Wanneer er duidelijke afwijkingen aan het scherm optreden.
Tijdens het vervangen van de componenten, wordt u verondersteld te garanderen dat de reparateur de vervangende componenten gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van componenten kan brand, elektrische schokken of andere gevaren veroorzaken.

Contact na verkoop

SHENZHEN HUION ANIMATION TECHNOLOGY CO., LTD.
+86-755-32998548
www.huion.com
www.facebook.com/huion
service@huion.com
https://twitter.com/HuionTab
