Productoverzicht

Inleiding scherm

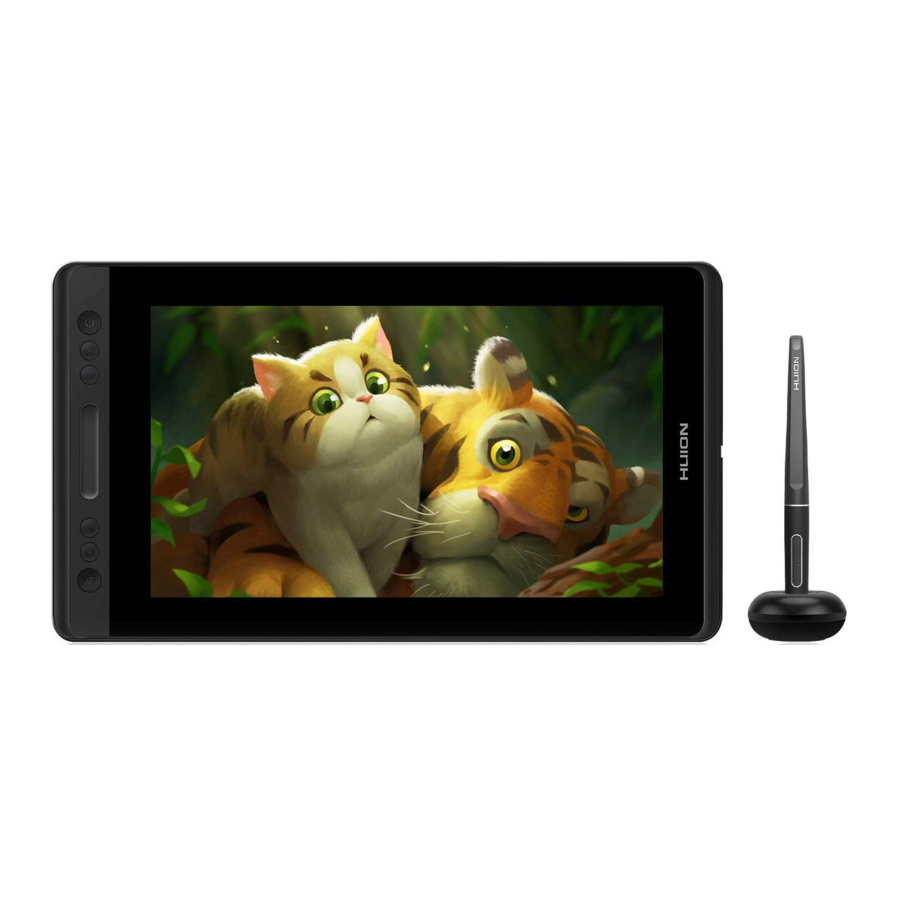

Bedankt voor het kiezen van het HUION^® KAMVAS^® Pro 13-penscherm. Dit is een nieuwe generatie draagbare professionele tekenschermen van desktopniveau, die uw werkefficiëntie bij het schilderen en creëren aanzienlijk kunnen verbeteren en vol plezier zitten. U kunt vrij schilderen en schrijven, verschillende lijnen en kleuren weergeven, net zoals de pen op het papier schrijft, wat u een echte schokervaring oplevert.

Lees deze handleiding zorgvuldig door voor een beter begrip en gebruik van uw KAMVAS-scherm. De gebruikershandleiding toont alleen de informatie onder Windows, tenzij anders vermeld, is deze informatie van toepassing op zowel Windows- als Macintosh-systemen.

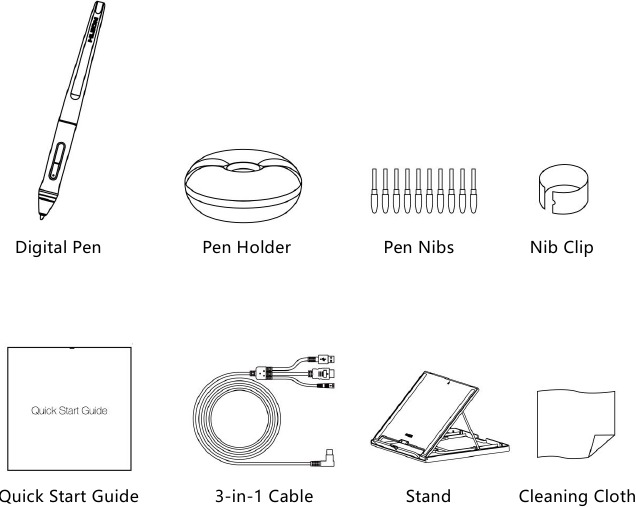

Product en accessoires

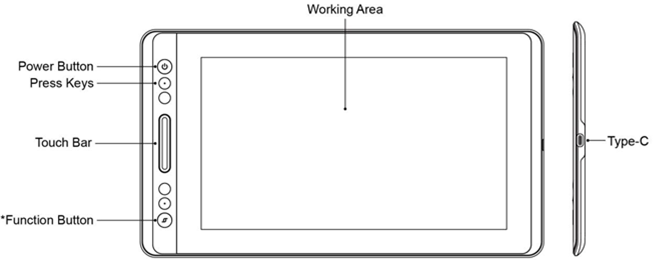

Productoverzicht

*Lang indrukken: OSD

Kort indrukken: schakel de functie van de aanraakbalk:

1. In-/uitzoomen
2. Penseelgrootte aanpassen
3. Omhoog/omlaag scrollen

3-in-1-aansluitkabel

1. USB
2. HDMI
3. Stroom
4. Type-C

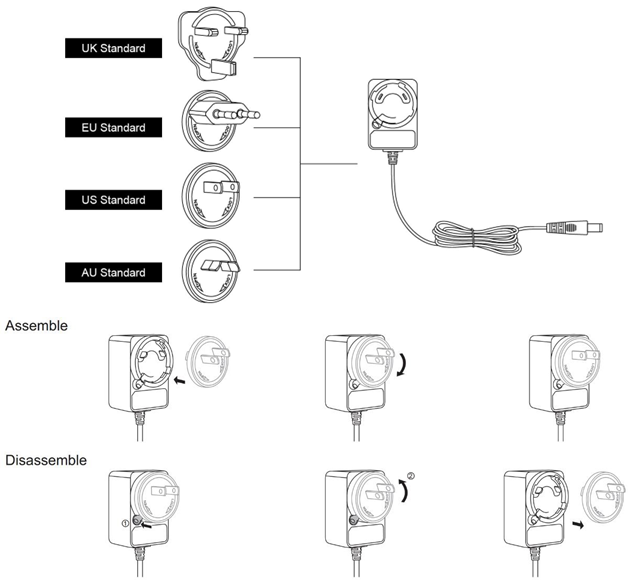

Stroomadapter

Kies de juiste stekker voor uw land of regio en monteer deze op de stroomadapter. (Het is mogelijk dat niet alle stekkers worden meegeleverd)

Schermstandaard

We hebben deze standaard speciaal ontworpen voor uw KAMVAS-scherm, u kunt de hoek van het scherm aanpassen aan uw gebruiksgewoonten en u zich comfortabeler voelen tijdens het schilderen en creëren.

Andere accessoires

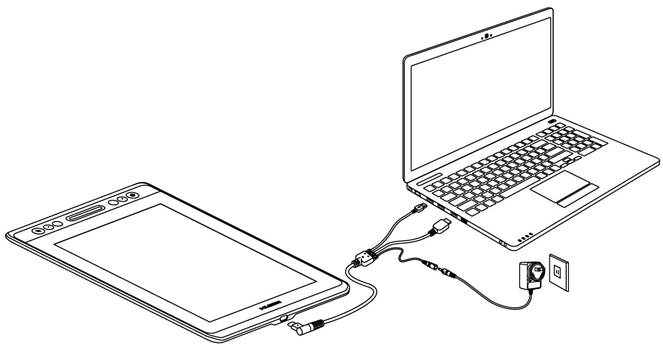

Schermverbinding

1. Verbind uw pc en het scherm met een 3-in-1-kabel.
2. Steek de stroomadapter in de kabelstroomconnector en draai deze 90° om ervoor te zorgen dat de stekker er niet af komt en sluit de stroomadapter aan op de stroombron.
3. Schakel de computer in en schakel het scherm in, de LED-indicator geeft de huidige status aan: groen betekent normaal werken, oranje betekent geen signaal.


Driverinstallatie

OS-ondersteuning

Windows 7 of hoger, macOS 10.12 of hoger

Installeren via downloaden

Download de driver van onze website: www.huion.com/download

Na de installatie kunt u het driverpictogram vinden in het systeemvak, wat betekent dat de driver succesvol is geïnstalleerd; wanneer u de tablet op de computer aansluit, verandert het pictogram in kleur , wat betekent dat de driver de tablet al heeft herkend en u hem nu kunt gaan gebruiken.

Let op:

1. Voordat u de driver installeert, moet u andere drivers van vergelijkbare producten verwijderen, inclusief de oude driver van dit product.
2. Sluit voor de installatie alle grafische software en antivirussoftware om onnodige fouten te voorkomen.

De drivers installeren en verwijderen op Linux-apparaten

Let op:

1. Vergeet niet om het opdrachtvenster te sluiten en uw Linux-apparaat opnieuw op te starten na het installeren van de driver, anders is de driver niet bruikbaar. Nadat u het apparaat opnieuw hebt opgestart, kunt u het hoofdmenu van het systeem openen om de Huion Tablet-driver te vinden en deze vervolgens openen om enkele instellingen te voltooien.
2. Als u het Linux-besturingssysteem op VMware uitvoert, moet u de VMware Workstation Pro-versie gebruiken. En de Play-versie van VMware Workstation biedt geen ondersteuning voor de Huion Tablet-driver.
3. Sommige versies van het Ubutun-besturingssysteem bieden geen ondersteuning voor het gelijktijdig gebruiken van meer dan één monitor. En we raden u aan uw systeem te upgraden naar 20.04LTS of hoger als u een Huion-tekentoestel tegelijkertijd soepel op meerdere beeldschermen wilt gebruiken.

Huion Tablet-driverinstallatiepakketten in 2 verschillende formaten zijn beschikbaar voor Linux-apparaten:

• tar.xz (bestandsformaat)
• deb (bestandsformaat)

Hier zijn de stapsgewijze instructies voor het installeren van de driverpakketten in verschillende bestandsformaten:

1. Instructies voor het installeren van het driverpakketbestand in tar.xz-formaat.
   Ondersteunde Linux-besturingssystemen:
   Ubuntu

Stappen om te installeren:

1. Pak de inhoud van het driverbestand, huiontablet_XXXX.tar.xz, uit in een map.

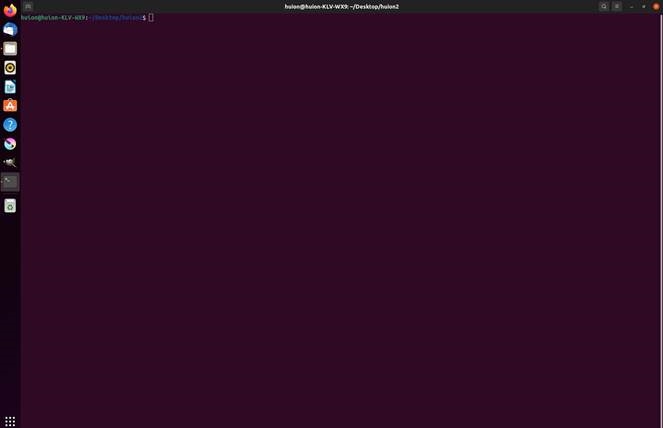

2. Open het opdrachtvenster in de map.

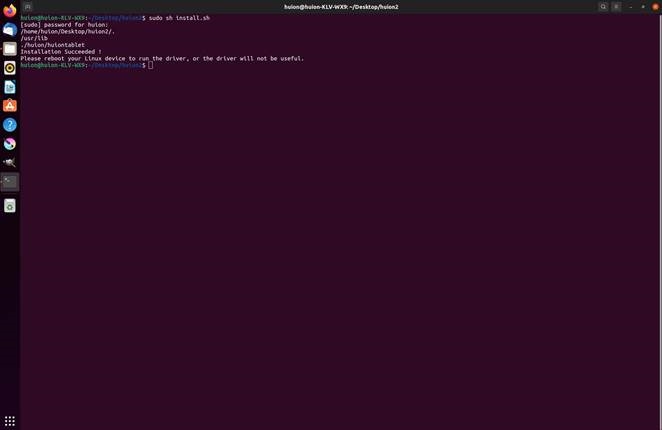

3. Voer de volgende opdracht in: "sudo sh install.sh", en druk op de enter-toets op het toetsenbord om uw Linux-apparaat deze te laten uitvoeren.

4. Voer het gebruikerswachtwoord in om de installatie te voltooien.

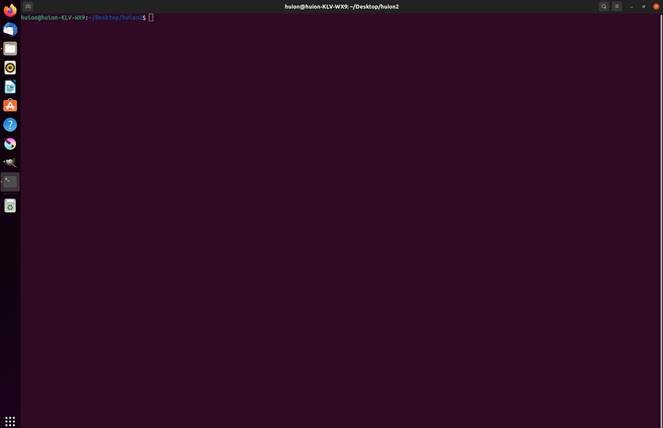

5. Start uw Linux-apparaat opnieuw op om de driver uit te voeren, anders is de driver niet bruikbaar.


Stappen om te verwijderen:

1. Open het opdrachtvenster in de map van de driver.

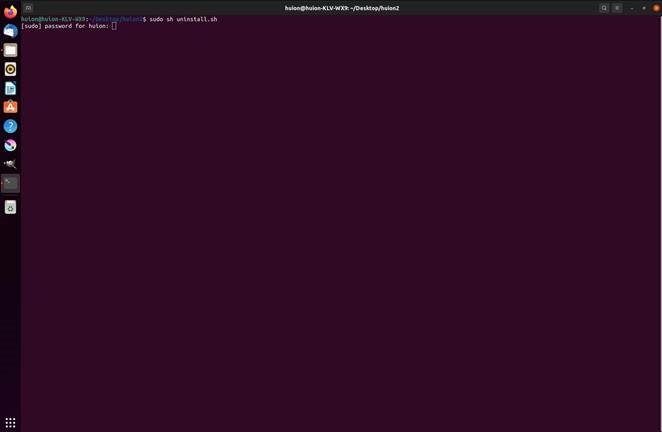

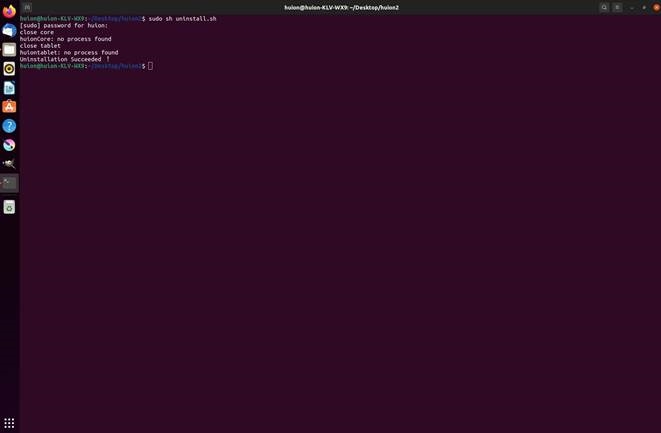

2. Voer de volgende opdracht in het opdrachtvenster in: "sudo sh uninstall.sh", en druk op de enter-toets op het toetsenbord om uw Linux-apparaat deze te laten uitvoeren.

3. Voer het gebruikerswachtwoord in om het verwijderen te voltooien.


2. Instructies voor het installeren van het driverpakketbestand in deb-formaat.
   Ondersteunde Linux-besturingssystemen:
   Ubuntu

Stappen om te installeren:

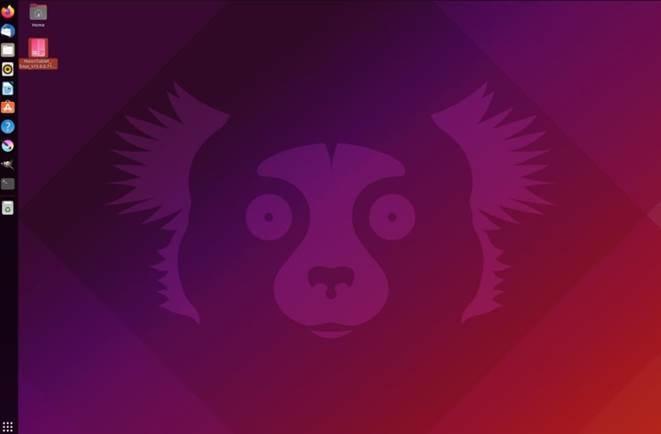

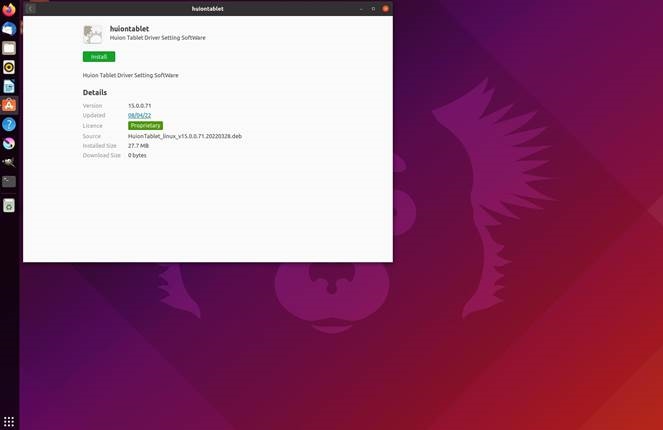

1. Open de map en dubbelklik op het driverbestand in deb-formaat om de standaard systeeminterface te openen voor het installeren van de driver in de applicatiewinkel, klik vervolgens om te installeren.

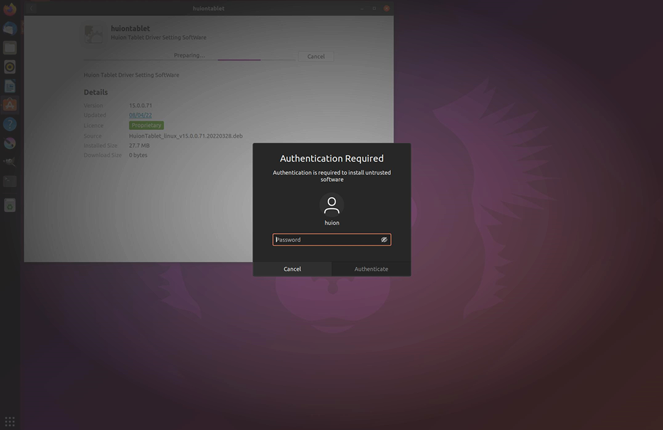

2. Voer het gebruikerswachtwoord in om de installatie te voltooien.



3. Start uw Linux-apparaat opnieuw op om de driver uit te voeren, anders is de driver niet bruikbaar.


Tips: Zorg ervoor dat uw Linux-apparaat met internet is verbonden wanneer u de driver installeert, anders mislukt de installatie bij het openen van de interface van de applicatiewinkel.

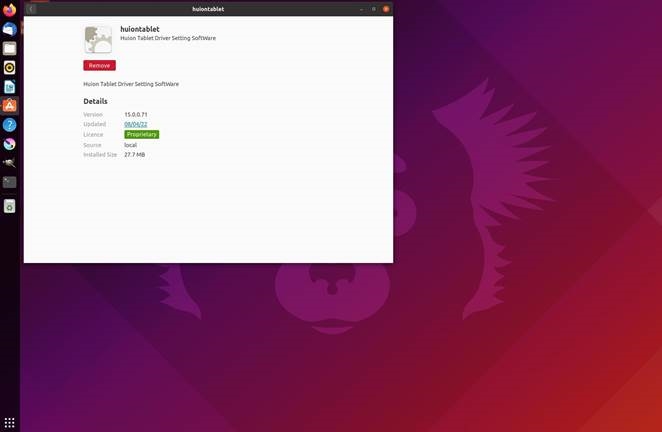

Stappen om te verwijderen:

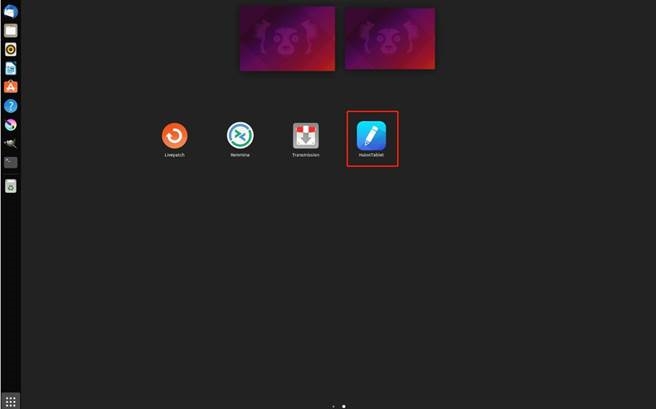

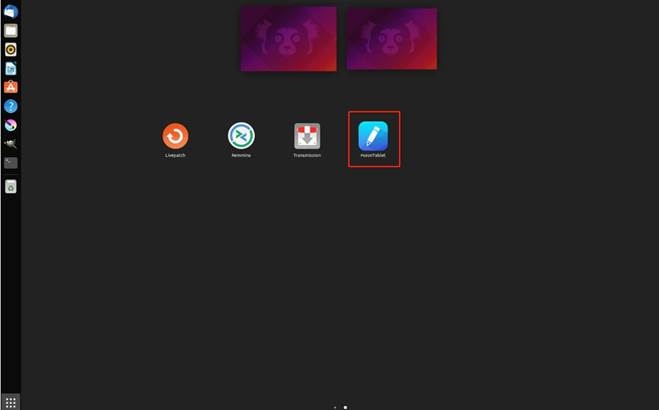

1. Open de interface van de geïnstalleerde applicaties in de ingebouwde applicatiewinkel van het systeem.
2. Zoek de driver en klik om deze te verwijderen.


Tips: Als u geen toegang hebt tot de ingebouwde applicatiewinkel van het systeem, kunt u het driverbestand huiontablet_xxx.deb zoeken en erop dubbelklikken om de installatie-interface te openen en op de verwijderknop te klikken om het te verwijderen.

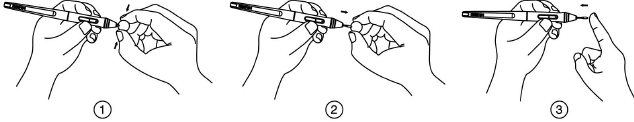

Penpunt vervangen

De punt zal verslijten na langdurig gebruik, dan moet u een nieuwe punt vervangen.

Basisbediening van het product

De pen gebruiken

De pen vasthouden

Houd de pen vast zoals u een normale pen of potlood vasthoudt. Pas uw grip aan zodat u de zijschakelaar gemakkelijk kunt bedienen met uw duim of wijsvinger. Pas op dat u niet per ongeluk op de schakelaar drukt tijdens het tekenen of positioneren met de pen.

Let op: plaats de pen in de pennenhouder of op het bureau wanneer u hem niet gebruikt. Plaats de pen niet op het schermoppervlak, omdat dit het gebruik van andere apparatuur voor cursorpositionering op het scherm kan verstoren en er ook voor kan zorgen dat uw computer niet in de slaapstand kan gaan.

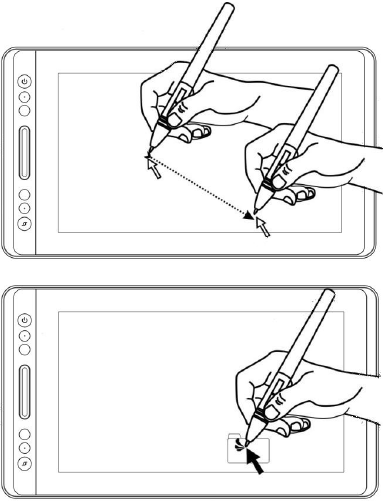

De cursor positioneren

Beweeg de pen iets boven het actieve gebied zonder het schermoppervlak aan te raken. De cursor zal dienovereenkomstig naar de nieuwe positie bewegen.
Druk met de penpunt op het scherm om een selectie te maken. Tik eenmaal met de penpunt op het scherm, of raak het scherm aan met voldoende druk om een klik te registreren.

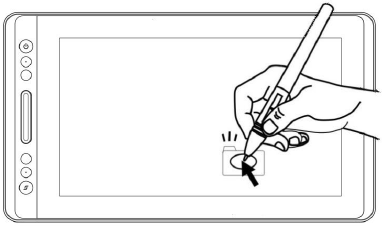

Klikken

Tik eenmaal met de penpunt op het scherm om een klik te produceren. Tik om een item op het scherm te markeren of te selecteren en dubbelklik om het te openen.

Verplaatsen

Selecteer het object en schuif de penpunt over het scherm om het te verplaatsen.

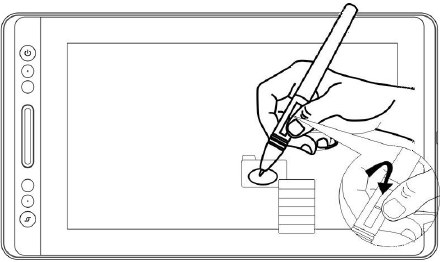

De zijknoppen gebruiken

De zijknoppen van de pen kunnen worden ingesteld op twee verschillende aanpasbare functies. U kunt de knoppen gebruiken wanneer de penpunt zich binnen 10 mm van het actieve weergavegebied bevindt.

U hoeft de penpunt niet op het scherm te plaatsen om de schakelaar te gebruiken.

Het scherm gebruiken

Aan/uit-knop

De aan/uit-knop bevindt zich aan de linkerkant van het digitale scherm. U moet de aan/uit-schakelaar inschakelen voordat u het scherm gebruikt.

Druktoetsen

Er zijn 4 druktoetsen aan de linkerbovenkant van het scherm, waarmee u de functies kunt aanpassen aan uw eigen gewoonten, waardoor uw werkefficiëntie wordt verbeterd.

Touchbar

De linkerkant van het scherm is voorzien van een touchbar. U kunt omhoog en omlaag schuiven om de zoomfunctie te gebruiken, of u kunt de functie zelf definiëren op de driver.

OSD-functie

OSD-menu openen:

1. Druk ongeveer drie seconden op - "Functieknop" totdat het OSD-menu verschijnt en de indicator ondertussen aan is. De functie van de toetsen wordt de OSD-functie.
2. In het menu wordt de functie van als volgt:
   AUTO: Voordat u het menu opent, is de functie automatische aanpassing.
   Nadat u het menu hebt geopend, is de functie terugkeren naar het vorige menu.
   MENU: Druk om het menu op te roepen. Nadat u het menu hebt geopend, is de functie bevestigen.
   - : Nadat u het menu hebt geopend, is de functie omlaag/links/verminderen.
   + : Nadat u het menu hebt geopend, is de functie omhoog/rechts/verhogen.

OSD-menu afsluiten:

3. Druk nogmaals ongeveer drie seconden op -"Functieknop" totdat de indicator uitgaat. De functie van de toetsen wordt weer de snelkoppelingsfunctie.

Functie-instelling

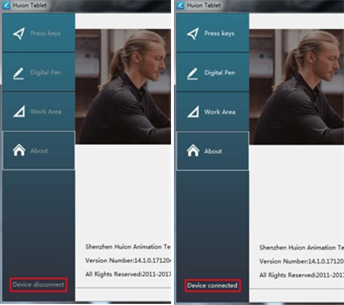

Apparaatverbindingsprompt

1. Apparaat losgekoppeld: het scherm is niet aangesloten op uw computer.
2. Apparaat aangesloten: het scherm is al aangesloten op uw computer.


Werkgebiedinstelling

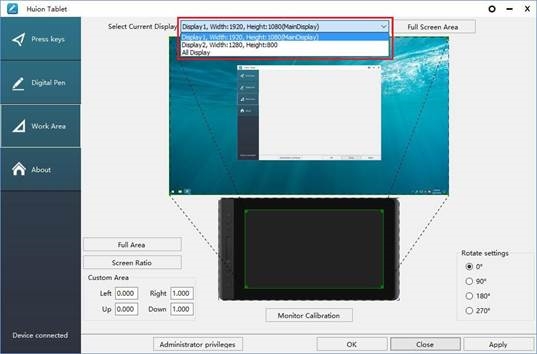

Meerdere monitoren gebruiken

Wanneer het KAMVAS-scherm en andere monitoren in hetzelfde systeem worden gebruikt, is de beweging van de schermcursor op het standaardscherm afhankelijk van de systeemconfiguratie. Als het secundaire scherm een gespiegelde modusverbinding is, geven dit scherm en een andere monitor exact hetzelfde beeld en dezelfde schermcursorbeweging weer. Als u zich in de uitgebreide weergavemodus bevindt, moet u op de driver instellen welk deel van het weergavescherm uw KAMVAS toewijst.

Werkgebiedinstelling

Definieer het weergavegebied dat wordt toegewezen aan het schermgebied.

1. Volledig gebied: het gehele actieve gebied van het scherm. Dit is de standaardinstelling.
2. Dezelfde verhouding als LCD.
3. Gebied aanpassen: 1.> Voer coördinaatwaarden in. of2>. Sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

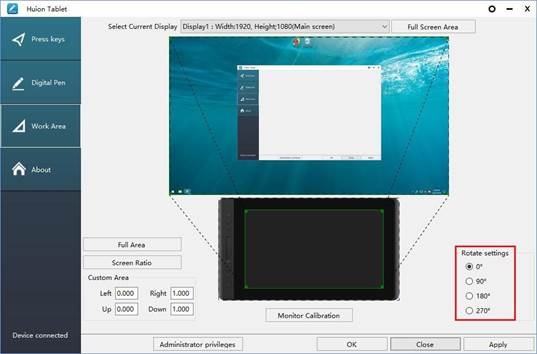

Werkgebied roteren

Door de richting van het scherm te wijzigen om aan te passen aan de linker- en rechterhandbediening. We bieden vier richtingen om uit te kiezen.

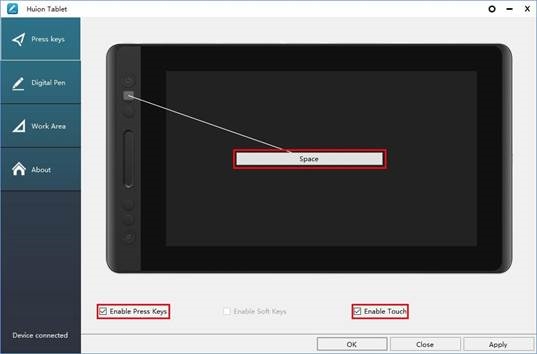

Functie-instelling druktoetsen

Standaardinstelling: Plaats de cursor op de knop of klik op het knoppictogram om de standaardwaarden voor de druktoetsen te bekijken

Aangepaste druktoetsen: Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op APPLY (Toepassen) of OK om van kracht te worden.

Touchbar: u kunt omhoog en omlaag schuiven om de zoomfunctie te gebruiken.

Druktoets in-/uitschakelen: Vink "Druktoets inschakelen" aan/uit

Touchbar in-/uitschakelen: Vink "Touch inschakelen" aan/uit

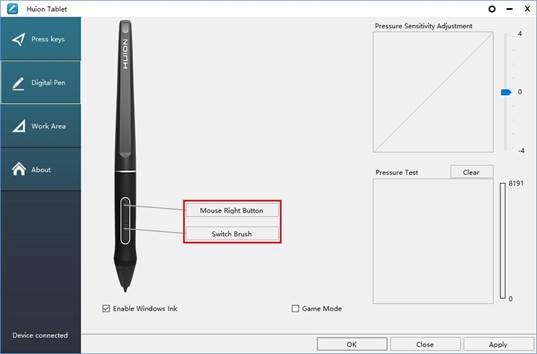

Penknopinstelling

Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op APPLY (Toepassen) of OK om van kracht te worden.

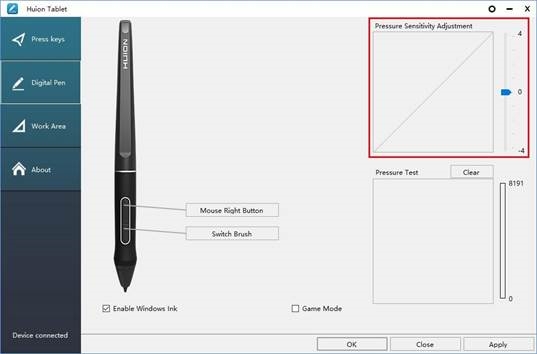

Instelling drukgevoeligheid

De drukgevoeligheid wordt gewijzigd door de schuifregelaar omhoog en omlaag te slepen. Hoe kleiner de waarde, hoe gevoeliger de druk.

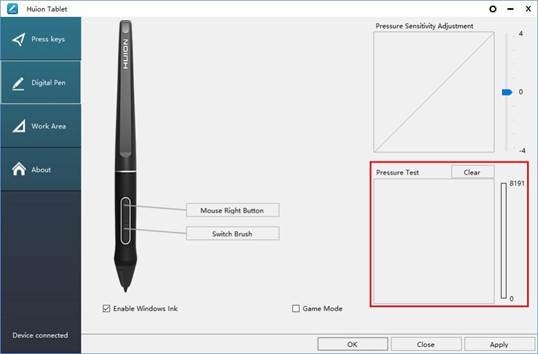

Pen druktest

U kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen. Klik op de knop "Clear" (Wissen) om alle inkt te wissen.

Kalibratie

Schermkalibratie: Klik op het rode punt van het kruis in het midden van het scherm om de kalibratie te voltooien.

Fabrieksinstellingen herstellen: Klik op "Restore Default" (Standaard herstellen) om de fabrieksinstellingen te herstellen.

Kalibratie annuleren: Klik op "Cancel calibration" (Kalibratie annuleren) of druk op ESC op het toetsenbord om de kalibratie te annuleren.

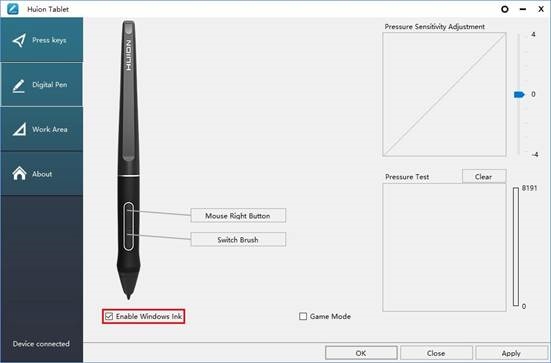

De Windows Ink-functie inschakelen

Microsoft Windows biedt uitgebreide ondersteuning voor peninvoer. Penfuncties worden ondersteund in onder meer Microsoft Office、Windows Journal、Adobe Photoshop CC、SketchBook 6 enzovoort.

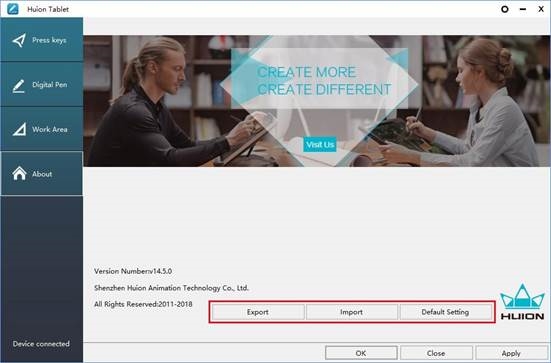

Gegevens exporteren en importeren

De driver ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en het probleem van herhaalde instellingen te voorkomen.

Specificaties

Probleemoplossing

Mogelijke defecten gerelateerd aan DISPLAY

Mogelijke defecten gerelateerd aan FUNCTIES

Contact na service

Opmerking: Informatie in deze handleiding kan zonder nadere kennisgeving worden gewijzigd. Neem voor meer informatie contact met ons op via onze e-mail: service@huion.com

Of ga naar onze website (www.huion.com) om het nieuwste stuurprogramma te downloaden.

Voorzorgsmaatregelen

1. Lees deze handleiding zorgvuldig door voordat u hem gebruikt en bewaar hem goed voor toekomstig gebruik.
2. Voordat u het scherm schoonmaakt, dient u de USB-kabel los te koppelen en af te vegen met een zachte, vochtige doek. Gebruik geen reinigingsmiddelen.
3. Plaats het scherm niet in de buurt van waterbronnen zoals een badkuip, wastafel, gootstenen, wasmachine, vochtige kelder, zwembad, enz.
4. Plaats het scherm niet op een onstabiele plaats of op een hoogte waar kinderen het gemakkelijk kunnen bereiken om gevaar te voorkomen.
5. Plaats het scherm en de digitale pen niet in de buurt van het magnetische veld.
6. De groeven en gaten op de achterkant zijn ontworpen voor ventilatie om te voorkomen dat de monitor oververhit raakt. Plaats het scherm niet op bedden, banken, tapijten of in een ingebouwd apparaat.
7. Alleen voedingen die op het typeplaatje staan, mogen voor het scherm worden gebruikt. Als u vragen heeft over de voeding die u gebruikt, neem dan contact op met de distributeur van uw scherm.
8. Om uw scherm te beschermen, schakelt u de stroom uit wanneer u het niet gebruikt. Koppel het scherm los van het stopcontact tijdens stroomuitval of wanneer u het lange tijd niet gebruikt.
9. Overbelast het stopcontact niet en verleng de stroomdraad niet, dit kan leiden tot elektrische schokken.
10. Zorg ervoor dat er geen vreemde voorwerpen in de monitor komen via groeven en voorkom dat er vloeistof op het scherm spat om kortsluiting of brand te voorkomen.
11. Als het scherm een defect vertoont, open dan niet de hoofdbehuizing en probeer het niet zelf te repareren. Vraag om een service voor een correcte reparatie en onderhoud.
12. Als de volgende situaties zich voordoen, koppel dan de stroomadapter los en mogelijk heeft u een service nodig voor een volledige reparatie en onderhoud:
    1. De stroomdraad of stekker is beschadigd of versleten;
    2. Er is vloeistof in het scherm gespat;
    3. Het scherm is gevallen of het LCD-scherm is kapot;
    4. Wanneer er duidelijke afwijkingen aan het scherm optreden.
13. Terwijl u de componenten laat vervangen, wordt van u verwacht dat u garandeert dat de reparateur de vervangende componenten gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van componenten kan brand, elektrische schokken of andere gevaren veroorzaken.
