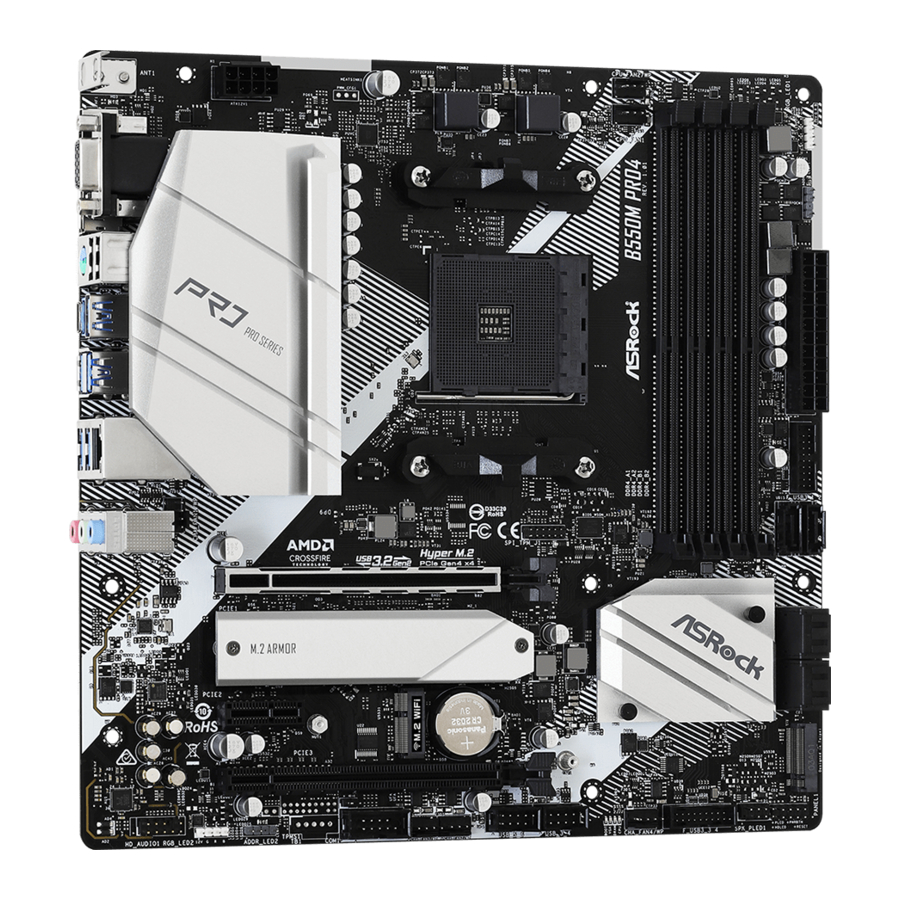

ASROCK B550M Pro4 - Handleiding moederbord

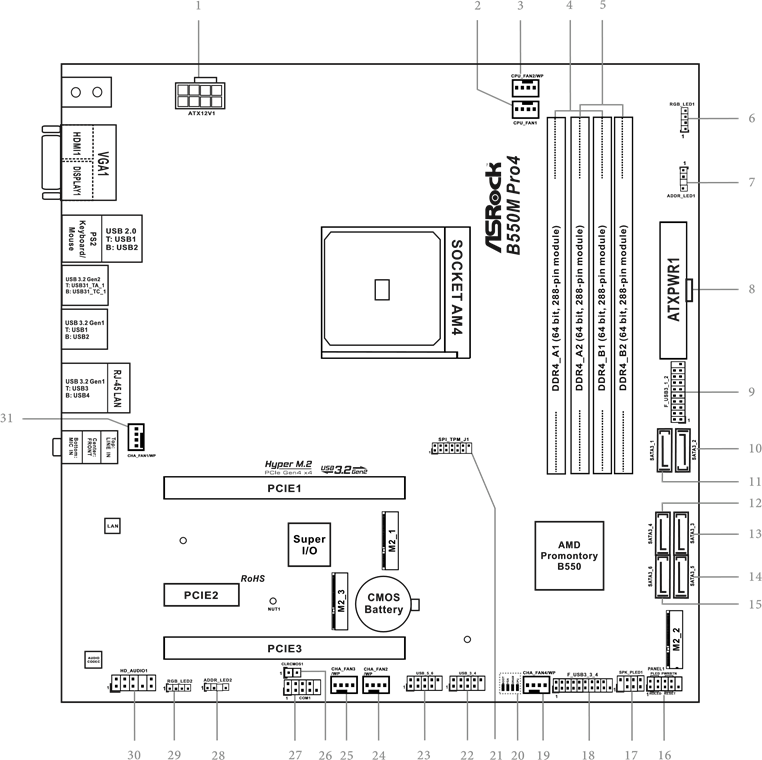

Moederbordindeling

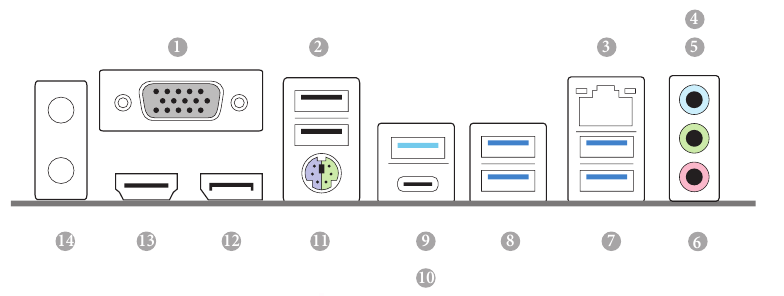

I/O-paneel

* Houd er rekening mee dat de USB_2 hulpstroom (+5VSB) verbruikt, terwijl de andere USB-poorten DUAL-stroom (+5VDUAL) verbruiken. De USB_2 is optimaal voor het aansluiten van de USB Type speaker en headset.
** Er bevinden zich twee LED's op elke LAN-poort. Raadpleeg de onderstaande tabel voor de LED-indicaties van de LAN-poort.

*** Functie van de audiopoorten in 7.1-kanaalsconfiguratie:

Inleiding

Het levert uitstekende prestaties met een robuust ontwerp dat voldoet aan ASRock's toewijding aan kwaliteit en duurzaamheid.
Omdat de specificaties van het moederbord en de BIOS-software kunnen worden bijgewerkt, kan de inhoud van deze documentatie zonder voorafgaande kennisgeving worden gewijzigd. In het geval dat er wijzigingen in deze documentatie optreden, is de bijgewerkte versie zonder verdere kennisgeving beschikbaar op de website van ASRock. Als u technische ondersteuning nodig heeft met betrekking tot dit moederbord, bezoek dan onze website voor specifieke informatie over het model dat u gebruikt. U kunt de nieuwste VGA-kaarten en CPU-ondersteuningslijst ook vinden op de website van ASRock. ASRock website http://www.asrock.com.

Inhoud van de verpakking

• ASRock B550M Pro4-moederbord (Micro ATX-vormfactor)
• ASRock B550M Pro4 Snelinstallatiegids
• ASRock B550M Pro4-ondersteunings-cd
• 1 x I/O-paneelschild
• 2 x seriële ATA (SATA)-datakabels (optioneel)
• 2 x schroeven voor M.2-aansluiting (optioneel)

Specificaties

* Ga voor gedetailleerde productinformatie naar onze website: http://www.asrock.com

Houd er rekening mee dat er een zeker risico verbonden is aan overklokken, inclusief het aanpassen van de instellingen in het BIOS, het toepassen van Untied Overclocking Technology of het gebruik van overklokhulpmiddelen van derden. Overklokken kan de stabiliteit van uw systeem beïnvloeden of zelfs schade veroorzaken aan de componenten en apparaten van uw systeem. Het moet op eigen risico en kosten worden gedaan.
Wij zijn niet verantwoordelijk voor mogelijke schade veroorzaakt door overklokken.

Installatie

Dit is een Micro ATX-moederbord. Voordat u het moederbord installeert, dient u de configuratie van uw behuizing te bestuderen om er zeker van te zijn dat het moederbord erin past.

Voorzorgsmaatregelen vóór installatie
Let op de volgende voorzorgsmaatregelen voordat u moederbordcomponenten installeert of moederbordinstellingen wijzigt.

• Zorg ervoor dat u het netsnoer loskoppelt voordat u het moederbord installeert of verwijdert. Als u dit niet doet, kan dit leiden tot lichamelijk letsel en schade aan de moederbordcomponenten.
• Om schade door statische elektriciteit aan de componenten van het moederbord te voorkomen, mag u uw moederbord NOOIT rechtstreeks op een tapijt plaatsen. Vergeet ook niet om een geaarde polsband te gebruiken of een veilig geaard object aan te raken voordat u de componenten hanteert.
• Houd componenten vast aan de randen en raak de IC's niet aan.
• Wanneer u componenten verwijdert, plaatst u ze op een geaarde antistatische pad of in de zak die bij de componenten wordt geleverd.
• Draai de schroeven waarmee u het moederbord aan het chassis bevestigt niet te vast! Dit kan het moederbord beschadigen.

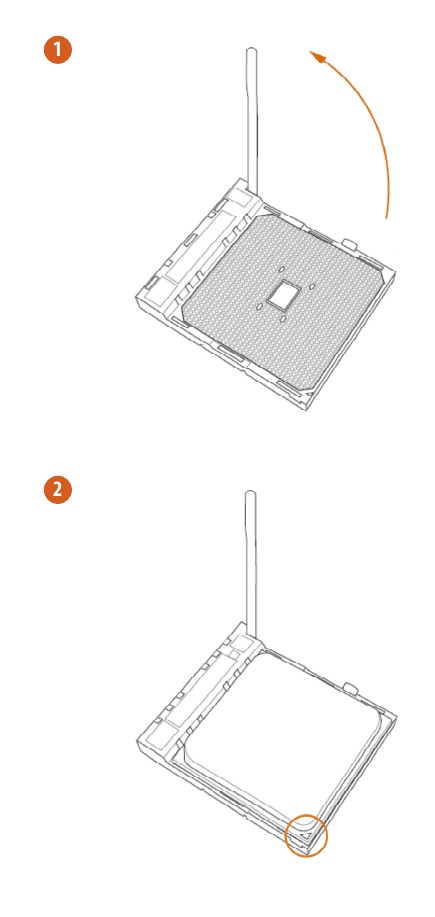

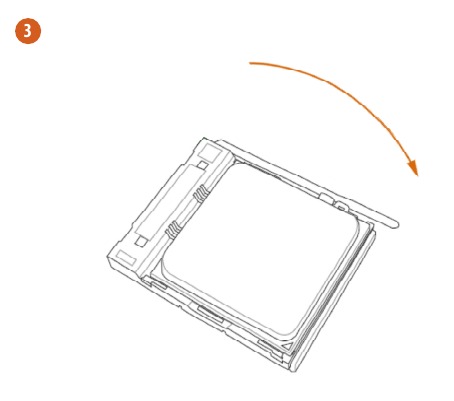

De CPU installeren

Koppel alle stroomkabels los voordat u de CPU installeert.

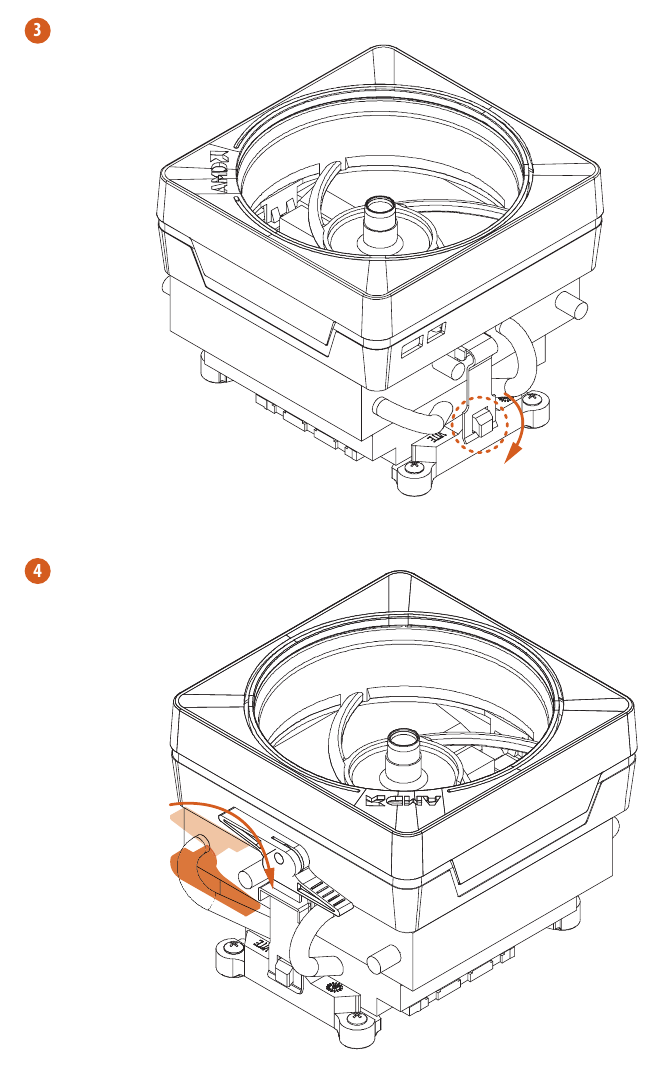

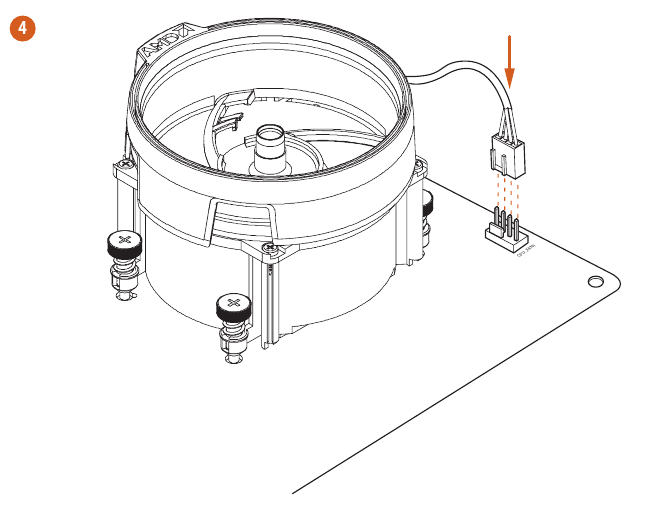

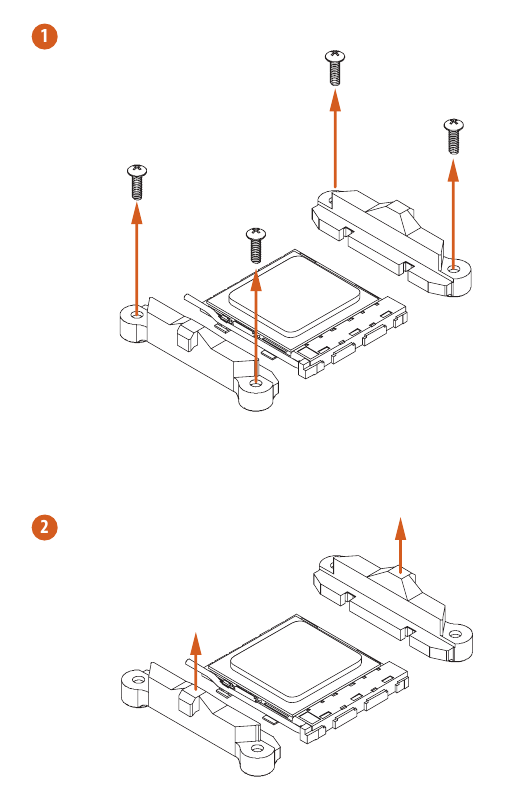

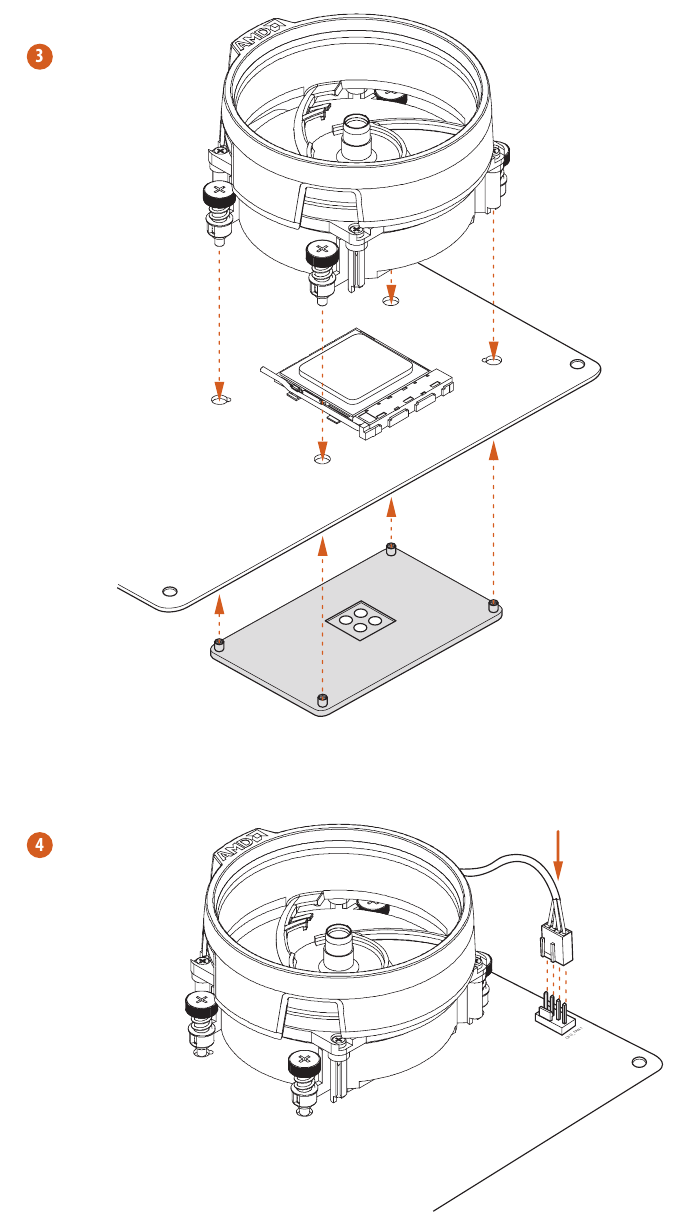

De CPU-ventilator en koellichaam installeren

Nadat u de CPU op dit moederbord hebt geïnstalleerd, is het noodzakelijk om een groter koellichaam en een koelventilator te installeren om de warmte af te voeren. U moet ook thermisch vet spuiten tussen de CPU en het koellichaam om de warmteafvoer te verbeteren. Zorg ervoor dat de CPU en het koellichaam stevig zijn vastgemaakt en goed contact met elkaar maken.
Schakel de stroom uit of verwijder het netsnoer voordat u een CPU of koellichaam vervangt.

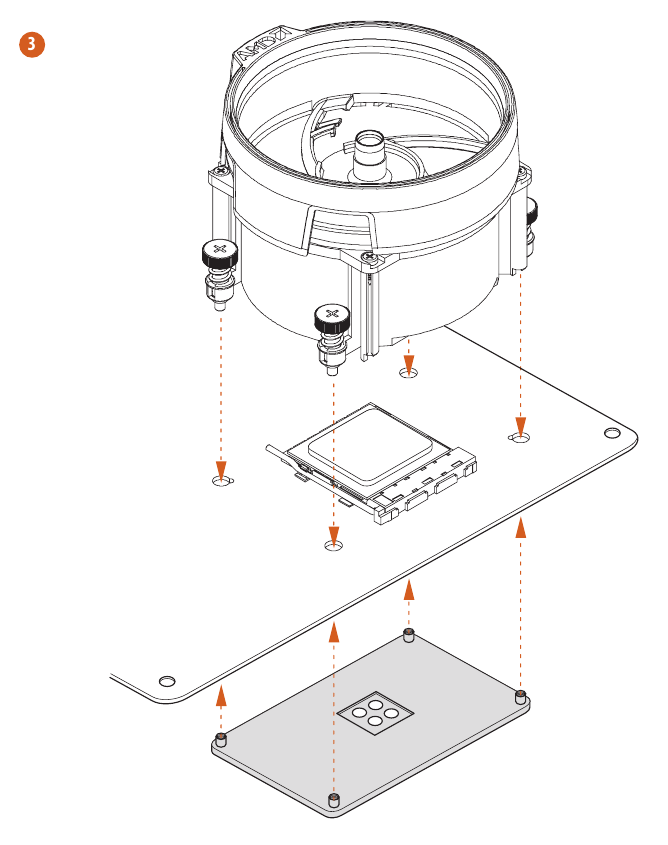

De CPU Box Cooler SR1 installeren

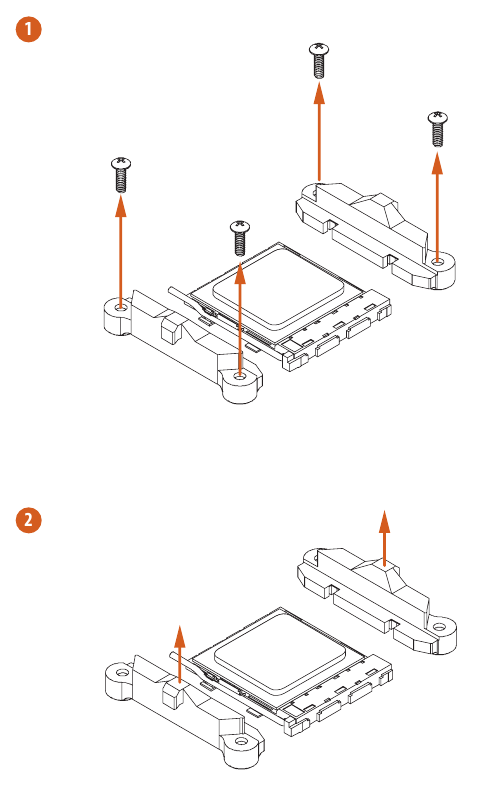

De AM4 Box Cooler SR2 installeren



*De hier getoonde diagrammen dienen alleen ter referentie. De headers kunnen zich op een andere positie op uw moederbord bevinden.

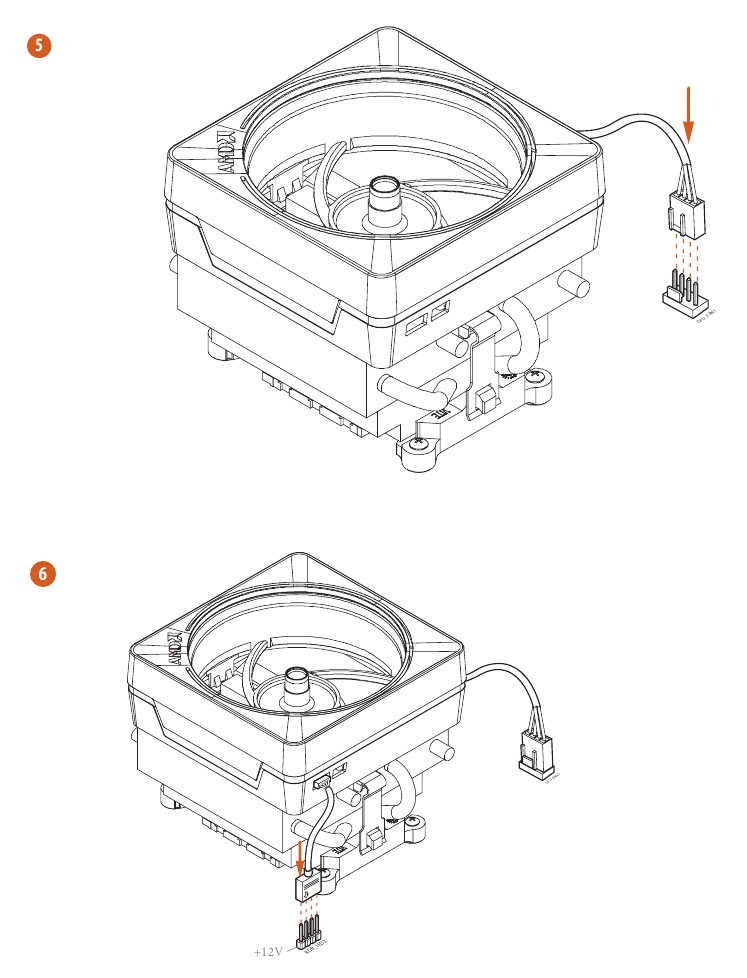

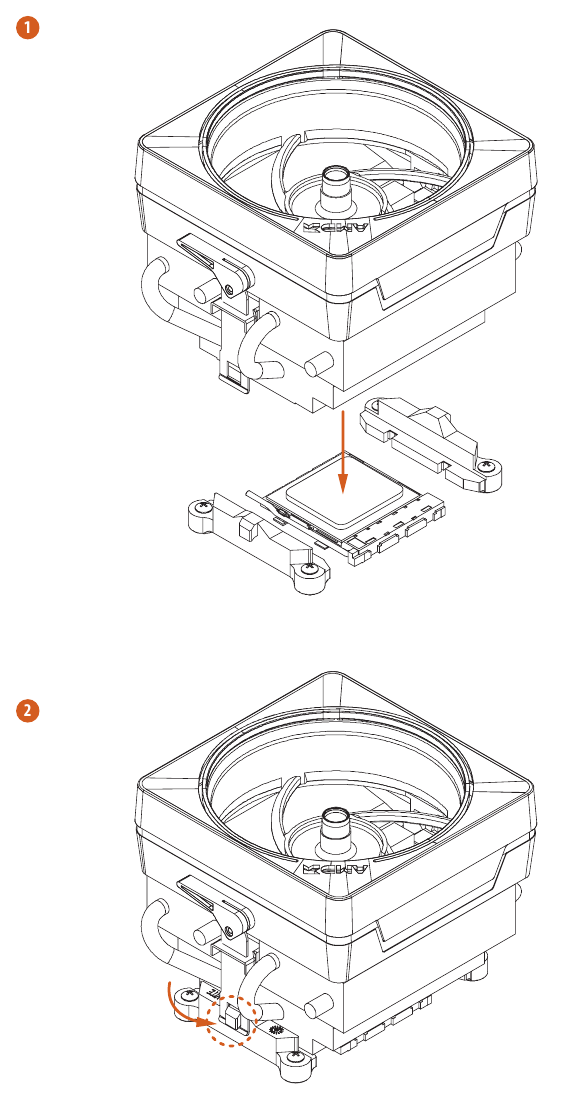

De AM4 Box Cooler SR3 installeren



*De hier getoonde diagrammen dienen alleen ter referentie. De headers kunnen zich op een andere positie op uw moederbord bevinden.

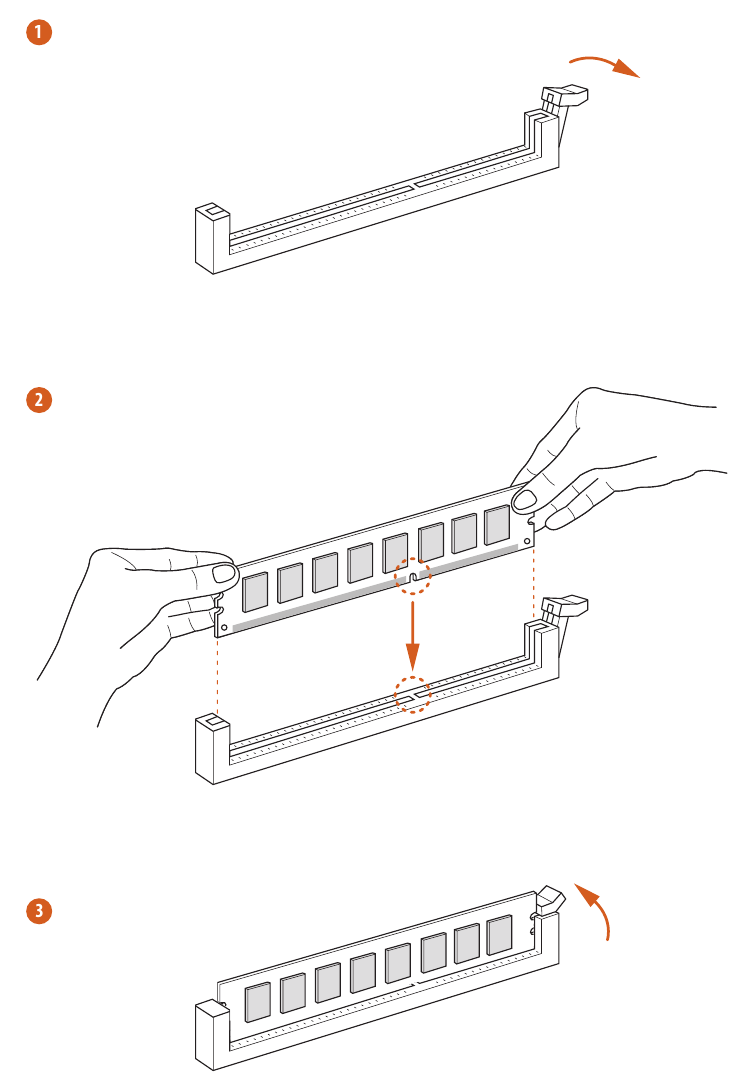

Geheugenmodules (DIMM) installeren

Dit moederbord is voorzien van vier 288-pins DDR4 (Double Data Rate 4) DIMM-slots en ondersteunt Dual Channel Memory Technology.

1. Voor een dual-channelconfiguratie moet u altijd identieke DDR4 DIMM-paren (van hetzelfde merk, dezelfde snelheid, grootte en hetzelfde chiptype) installeren.
2. Het is niet mogelijk om Dual Channel Memory Technology te activeren met slechts één of drie geïnstalleerde geheugenmodules.
3. Het is niet toegestaan om een DDR-, DDR2- of DDR3-geheugenmodule in een DDR4-slot te plaatsen; anders kunnen dit moederbord en de DIMM beschadigd raken.
4. We raden aan om de geheugenmodules eerst op DDR4_A2 en DDR4_B2 te installeren voor een betere DRAM-compatibiliteit op een configuratie met 2 DIMM's.

AMD non-XMP-geheugenfrequentieondersteuning
Ryzen Series CPUs (Matisse):

Ryzen Series APUs (Renoir):

SR: Single rank DIMM, 1Rx4 of 1Rx8 op DIMM-modulelabel
DR: Dual rank DIMM, 2Rx4 of 2Rx8 op DIMM-modulelabel

De DIMM past maar op één manier correct. Het zal permanente schade aan het moederbord en de DIMM veroorzaken als u de DIMM met geweld in de slot duwt in een verkeerde richting.

Uitbreidingsslots (PCI Express-slots)

Er zijn 3 PCI Express-slots op het moederbord.
Voordat u een uitbreidingskaart installeert, moet u ervoor zorgen dat de voeding is uitgeschakeld of dat het netsnoer is losgekoppeld. Lees de documentatie van de uitbreidingskaart en breng de nodige hardware-instellingen voor de kaart aan voordat u met de installatie begint.

PCIe-slots:
PCIE1 (PCIe 4.0 x16-slot) wordt gebruikt voor grafische kaarten met een PCI Express x16-lanebreedte.
PCIE2 (PCIe 3.0 x1-slot) wordt gebruikt voor kaarten met een PCI Express x1-lanebreedte.
PCIE3 (PCIe 3.0 x16-slot) wordt gebruikt voor grafische kaarten met een PCI Express x4-lanebreedte.

PCIe-slotconfiguraties

Voor een betere thermische omgeving kunt u een ventilator van de behuizing aansluiten op de ventilatorconnector van de behuizing van het moederbord (CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP of CHA_ FAN4/WP) bij gebruik van meerdere grafische kaarten.

Jumpers instellen

De illustratie laat zien hoe jumpers zijn ingesteld. Wanneer de jumperkap op de pinnen is geplaatst, is de jumper "Gesloten". Als er geen jumperkap op de pinnen is geplaatst, is de jumper "Open".

Clear CMOS Jumper (CLRCMOS1)

2-pins Jumper

Gesloten: CMOS wissen Open: Standaard

Met CLRCMOS1 kunt u de gegevens in CMOS wissen. De gegevens in CMOS omvatten systeeminformatie, zoals systeemwachtwoord, datum, tijd en systeeminstellingen. Om de systeemparameters te wissen en terug te zetten naar de standaardinstellingen, schakelt u de computer uit, trekt u de stekker uit het stopcontact en gebruikt u een jumperkap om de pinnen op CLRCMOS1 gedurende 3 seconden te verbinden. Vergeet niet de jumperkap te verwijderen na het wissen van de CMOS. Als u de CMOS moet wissen net nadat u het BIOS hebt bijgewerkt, moet u eerst het systeem opstarten en het vervolgens afsluiten voordat u de CMOS wist.

Onboard headers en connectoren

Onboard headers en connectoren zijn GEEN jumpers. Plaats GEEN jumperkappen over deze headers en connectoren. Het plaatsen van jumperkappen over de headers en connectoren veroorzaakt permanente schade aan het moederbord.

Systeempaneelheader (9-pins PANEL1)

Sluit de aan/uit-knop, de resetknop en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pinconfiguraties. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

PWRBTN (Power Button):
Sluit aan op de aan/uit-knop op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met de aan/uit-knop.
RESET (Reset Button):
Sluit aan op de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
PLED (System Power LED):
Sluit aan op de stroomstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED blijft knipperen wanneer het systeem in de S1/S3-slaapstand staat. De LED is uit wanneer het systeem in de S4-slaapstand staat of is uitgeschakeld (S5).
HDLED (Hard Drive Activity LED):
Sluit aan op de harde schijf activiteit LED op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-knop, een resetknop, een stroom-LED, een harde schijf activiteit LED, een luidspreker enz. Wanneer u de voorpaneelmodule van uw behuizing op deze header aansluit, zorg er dan voor dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

Power LED en luidsprekerheader (7-pins SPK_PLED1) (zie nr. 17)		Sluit de stroom-LED van de behuizing en de luidspreker van de behuizing aan op deze header.
Serial ATA3 Connectoren (SATA3_1: zie nr. 11) (SATA3_2: zie nr. 10) (SATA3_3: zie nr. 13) (SATA3_4: zie nr. 12) (SATA3_5: zie nr. 14) (SATA3_6: zie nr. 15)		Deze zes SATA3-connectoren ondersteunen SATA-datakabels voor interne opslagapparaten met een gegevensoverdrachtsnelheid tot 6,0 Gb/s. * M2_2 en SATA3_5_6 delen lanes. Als een van beide in gebruik is, wordt de andere uitgeschakeld.
USB 2.0 Headers (9-pins USB_3_4) (zie nr. 22) (9-pins USB_5_6) (zie nr. 23)		Er zijn twee headers op dit moederbord. Elke USB 2.0-header kan twee poorten ondersteunen.
USB 3.2 Gen1 Headers (19-pins F_USB3_1_2) (zie nr. 9)		Er zijn twee headers op dit moederbord. Elke USB 3.2 Gen1-header kan twee poorten ondersteunen.
(19-pins F_USB3_3_4) (zie nr. 18)
Voorpaneel audioheader (9-pins HD_AUDIO1) (zie nr. 30)		Deze header is voor het aansluiten van audioapparaten op het audio paneel aan de voorkant.

1. High Definition Audio ondersteunt Jack Sensing, maar de paneelkabel op de behuizing moet HDA ondersteunen om correct te functioneren. Volg de instructies in onze handleiding en de handleiding van de behuizing om uw systeem te installeren.
2. Als u een AC'97 audiopaneel gebruikt, installeer het dan op de audioheader van het voorpaneel door de onderstaande stappen te volgen:
   1. Sluit Mic_IN (MIC) aan op MIC2_L.
   2. Sluit Audio_R (RIN) aan op OUT2_R en Audio_L (LIN) aan op OUT2_L.
   3. Sluit Ground (GND) aan op Ground (GND).
   4. MIC_RET en OUT_RET zijn alleen voor het HD-audiopaneel. U hoeft ze niet aan te sluiten voor het AC'97-audiopaneel.
   5. Om de microfoon aan de voorkant te activeren, gaat u naar het tabblad "FrontMic" in het Realtek-configuratiescherm en past u het "Recording Volume" aan.

Chassis Waterpomp Fan Connectoren (4-pins CHA_FAN1/WP) (zie nr. 31)		Dit moederbord biedt vier 4-pins waterkoeling chassis fan connectoren. Als u van plan bent om een 3-pins chassis waterkoeler fan aan te sluiten, sluit deze dan aan op Pin 1-3.
(4-pins CHA_FAN2/WP) (zie nr. 24) (4-pins CHA_FAN3/WP) (zie nr. 25) (4-pins CHA_FAN4/WP) (zie nr. 19)
CPU Fan Connector (4-pins CPU_FAN1) (zie nr. 2)		Dit moederbord biedt een 4-pins CPU-fan (Quiet Fan) connector. Als u van plan bent om een 3-pins CPU-fan aan te sluiten, sluit deze dan aan op Pin 1-3.
CPU Waterpomp Fan Connector (4-pins CPU_FAN2/WP) (zie nr. 3)		Dit moederbord biedt een 4-pins waterkoeling CPU-fan connector. Als u van plan bent om een 3-pins CPU-waterkoeler fan aan te sluiten, sluit deze dan aan op Pin 1-3.
ATX Power Connector (24-pins ATXPWR1) (zie nr. 8)		Dit moederbord biedt een 24-pins ATX-stroomconnector. Om een 20-pins ATX-voeding te gebruiken, sluit u deze aan langs Pin 1 en Pin 13.
ATX 12V Power Connector (8-pins ATX12V1) (zie nr. 1)		Dit moederbord biedt een 8-pins ATX 12V-stroomconnector. Om een 4-pins ATX-voeding te gebruiken, sluit u deze aan langs Pin 1 en Pin 5. * Zorg ervoor dat de aangesloten stroomkabel voor de CPU is en niet voor de grafische kaart. Sluit de PCIe-stroomkabel niet aan op deze connector.
Seriële Poort Header (9-pins COM1) (zie nr. 27)		Deze COM1-header ondersteunt een seriële poortmodule.
SPI TPM Header (13-pins SPI_TPM_J1) (zie nr. 21)		Deze connector ondersteunt het SPI Trusted Platform Module (TPM)-systeem, dat sleutels, digitale certificaten, wachtwoorden en gegevens veilig kan opslaan. Een TPM-systeem helpt ook de netwerkbeveiliging te verbeteren, digitale identiteiten te beschermen en de platformintegriteit te waarborgen.
RGB LED Headers (4-pins RGB_LED1) (zie p.1, nr. 6) (4-pins RGB_LED2) (zie p.1, nr. 29)		Deze twee RGB-headers worden gebruikt om een RGB LED-verlengkabel aan te sluiten waarmee gebruikers kunnen kiezen uit verschillende LED-verlichtingseffecten. Installeer de RGB LED-kabel nooit in de verkeerde richting; anders kan de kabel beschadigd raken. *Raadpleeg de verdere instructies over deze twee headers.
Addressable LED Headers (3-pins ADDR_LED1) (zie nr. 7) (3-pins ADDR_LED2) (zie nr. 28)		Deze twee adresseerbare headers worden gebruikt om een adresseerbare LED-verlengkabel aan te sluiten waarmee gebruikers kunnen kiezen uit verschillende LED-verlichtingseffecten. Installeer de adresseerbare LED-kabel nooit in de verkeerde richting; anders kan de kabel beschadigd raken. *Raadpleeg de verdere instructies over deze header.

Post Status Checker

Post Status Checker (PSC) diagnosticeert de computer wanneer gebruikers de machine inschakelen. Het straalt een rood licht uit om aan te geven of de CPU, het geheugen, de VGA of de opslag defect is. De lichten gaan uit als de vier hierboven genoemde normaal functioneren.

Installatiehandleiding voor M.2 WiFi/BT-module (M2_3)

De M.2, ook wel bekend als de Next Generation Form Factor (NGFF), is een kleine en veelzijdige kaartrandconnector die mPCIe en mSATA wil vervangen. De M.2-socket (Key E) ondersteunt type 2230 WiFi/BT-module.
* De M.2-socket ondersteunt geen SATA M.2 SSD's.

De WiFi/BT-module installeren

1. Bereid een type 2230 WiFi/BT-module en de schroef voor.

2. Zoek de te gebruiken moerlocatie.

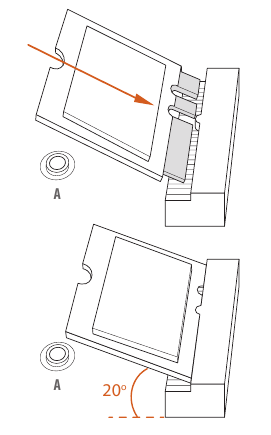

3. Plaats de WiFi/BT-module voorzichtig in de M.2-sleuf. Houd er rekening mee dat de module maar in één richting past.

4. Draai de schroef vast met een schroevendraaier om de module op zijn plaats te bevestigen. Draai de schroef niet te strak aan, omdat dit de module kan beschadigen.


M.2_SSD (NGFF) Module installatiegids (M2_1)

De M.2, ook wel bekend als de Next Generation Form Factor (NGFF), is een kleine en veelzijdige kaartrandconnector die mPCIe en mSATA wil vervangen.
De Hyper M.2-socket (M2_1) ondersteunt M Key type 2280 M.2 PCI Express-module tot Gen4x4 (64 Gb/s) (met Matisse) of Gen3x4 (32 Gb/s) (met Renoir).

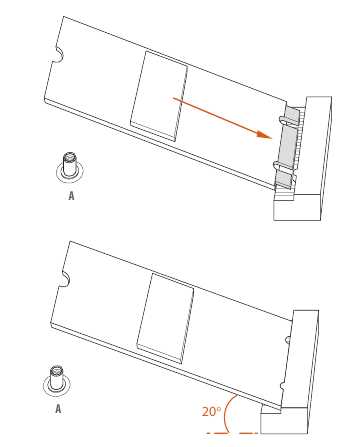

De M.2_SSD (NGFF)-module installeren

1. Bereid een M.2_SSD (NGFF)-module en de schroef voor.

2. Afhankelijk van het PCB-type en de lengte van uw M.2_SSD (NGFF)-module, zoekt u de bijbehorende moerlocatie die moet worden gebruikt.


   Nr.	1
   Moerlocatie	A
   PCB-lengte	8cm
   Moduletype Type2280

3. Voordat u een M.2 (NGFF) SSD-module installeert, dient u de schroeven los te draaien om het M.2-koellichaam te verwijderen. *Verwijder de beschermfolie aan de onderkant van het M.2-koellichaam voordat u een M.2 SSD-module installeert.

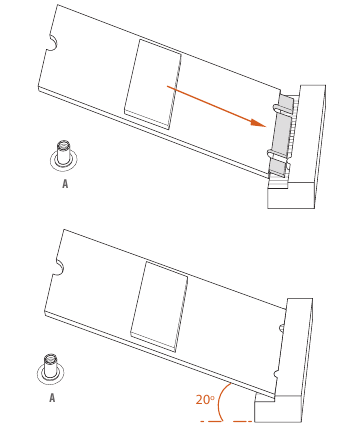

4. Lijn de M.2 (NGFF) SSD-module uit en plaats deze voorzichtig in de M.2-sleuf. Houd er rekening mee dat de M.2 (NGFF) SSD-module slechts in één richting past.

5. Draai de schroef met een schroevendraaier vast om de module op zijn plaats te bevestigen. Draai de schroef niet te vast, omdat dit de module kan beschadigen.

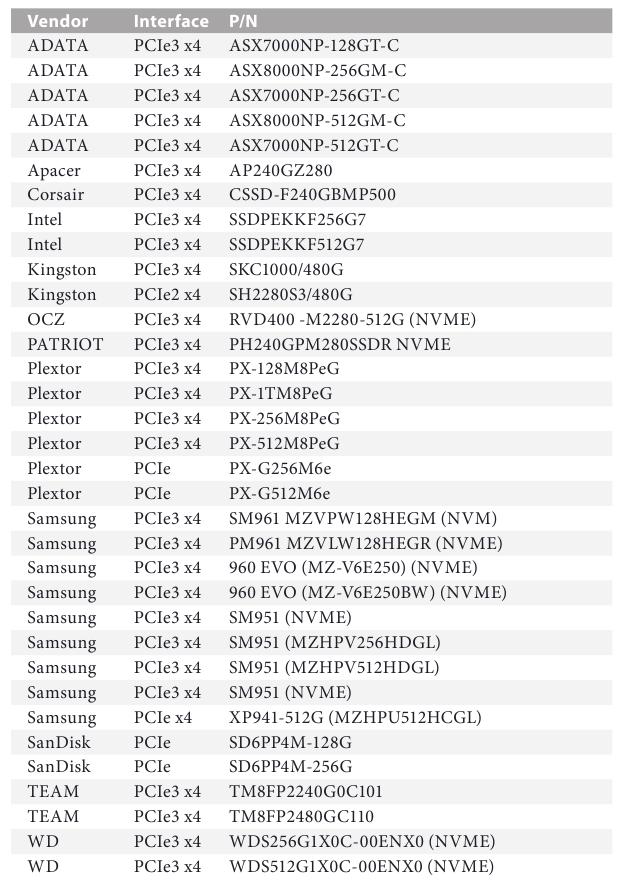

M.2_SSD (NGFF) Module Support List (M2_1)

Voor de meest recente updates van de M.2_SSD (NFGG)-module ondersteuningslijst, kunt u onze website bezoeken voor meer informatie: http://www.asrock.com

M.2_SSD (NGFF) Module installatiegids (M2_2)

De M.2, ook wel bekend als de Next Generation Form Factor (NGFF), is een kleine en veelzijdige kaartrandconnector die mPCIe en mSATA wil vervangen. De M.2-socket (M2_2) ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s-module en M.2 PCI Express-module tot Gen3 x2 (16 Gb/s).
* M2_2 en SATA3_5_6 delen lanes. Als een van beide in gebruik is, wordt de andere uitgeschakeld.

De M.2_SSD (NGFF)-module installeren

1. Bereid een M.2_SSD (NGFF)-module en de schroef voor.

2. Afhankelijk van het PCB-type en de lengte van uw M.2_SSD (NGFF)-module, zoekt u de bijbehorende moerlocatie die moet worden gebruikt.


   Nr.	1
   Moerlocatie	A
   PCB-lengte	8cm
   Moduletype	Type2280

3. Lijn de M.2 (NGFF) SSD-module uit en plaats deze voorzichtig in de M.2-sleuf. Houd er rekening mee dat de M.2 (NGFF) SSD-module slechts in één richting past.


4. Draai de schroef met een schroevendraaier vast om de module op zijn plaats te bevestigen. Draai de schroef niet te vast, omdat dit de module kan beschadigen.


M.2_SSD (NGFF) Module Support List (M2_2)

Voor de meest recente updates van de M.2_SSD (NFGG)-module ondersteuningslijst, kunt u onze website bezoeken voor meer informatie: http://www.asrock.com

ASRock Polychrome SYNC

ASRock Polychrome SYNC is een hulpprogramma voor lichtregeling, speciaal ontworpen voor unieke individuen met verfijnde smaken om hun eigen stijlvolle, kleurrijke verlichtingssysteem te bouwen. Door simpelweg de ledstrip aan te sluiten, kunt u verschillende verlichtingsschema's en -patronen aanpassen, waaronder Static, Breathing, Strobe, Cycling, Music, Wave en meer.

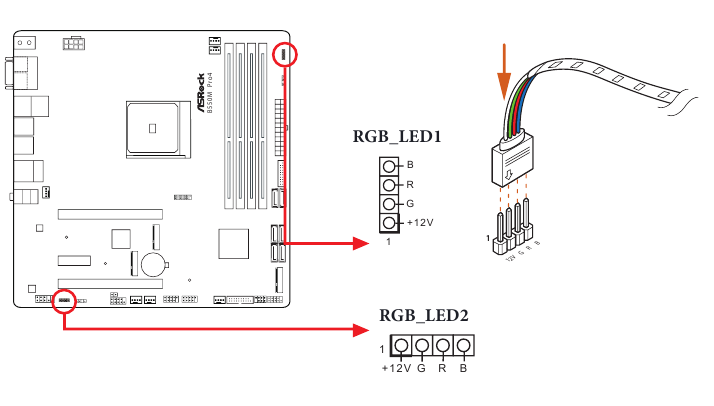

De ledstrip aansluiten
Sluit uw RGB-ledstrips aan op de RGB LED Headers (RGB_LED1, RGB_LED2) op het moederbord.

1. Installeer de RGB LED-kabel nooit in de verkeerde richting; anders kan de kabel beschadigd raken.
2. Voordat u uw RGB LED-kabel installeert of verwijdert, schakelt u uw systeem uit en haalt u het netsnoer uit de voeding. Als u dit niet doet, kan dit schade toebrengen aan de componenten van het moederbord.

1. Houd er rekening mee dat de RGB LED-strips niet bij de verpakking zijn inbegrepen.
2. De RGB LED-header ondersteunt standaard 5050 RGB LED-strips (12V/G/R/B), met een maximaal vermogen van 3A (12V) en een lengte van maximaal 2 meter.

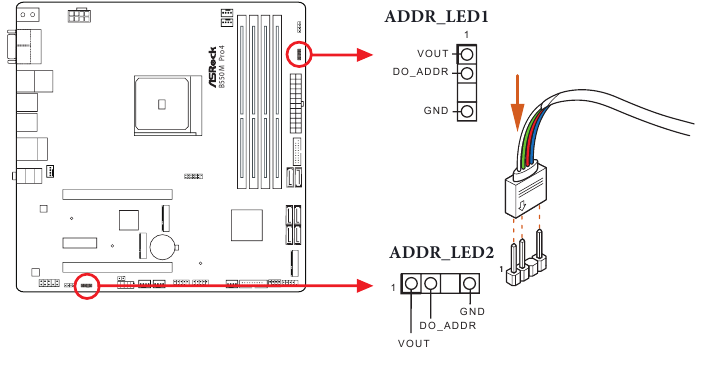

De adresseerbare RGB-ledstrip aansluiten
Sluit uw adresseerbare RGB-ledstrips aan op de Addressable LED Headers (ADDR_LED1, ADDR_LED2) op het moederbord.

1. Installeer de RGB LED-kabel nooit in de verkeerde richting; anders kan de kabel beschadigd raken.
2. Voordat u uw RGB LED-kabel installeert of verwijdert, schakelt u uw systeem uit en haalt u het netsnoer uit de voeding. Als u dit niet doet, kan dit schade toebrengen aan de componenten van het moederbord.

1. Houd er rekening mee dat de RGB LED-strips niet bij de verpakking zijn inbegrepen.
2. De RGB LED-header ondersteunt WS2812B adresseerbare RGB LED-strip (5V/Data/ GND), met een maximaal vermogen van 3A (5V) en een lengte van maximaal 2 meter.

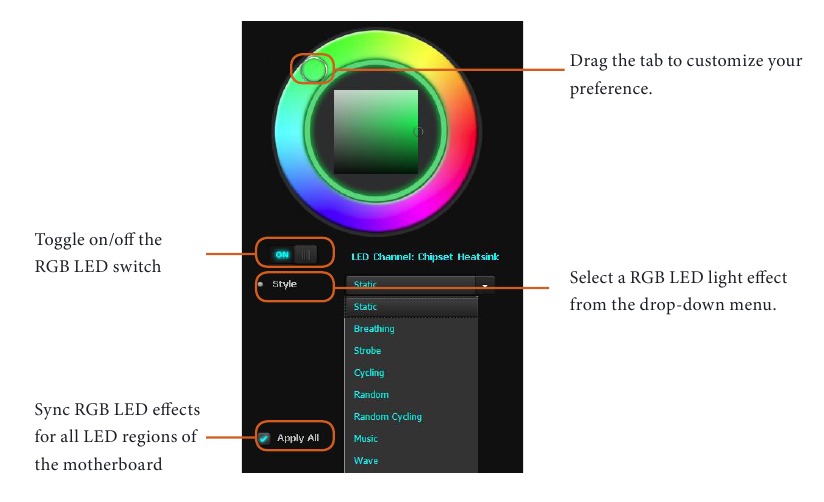

ASRock Polychrome SYNC-hulpprogramma
Nu kunt u de RGB LED-kleur aanpassen via het ASRock Polychrome SYNC-hulpprogramma. Download dit hulpprogramma van de ASRock Live Update & APP Shop en begin met het kleuren van uw pc-stijl op uw manier!
